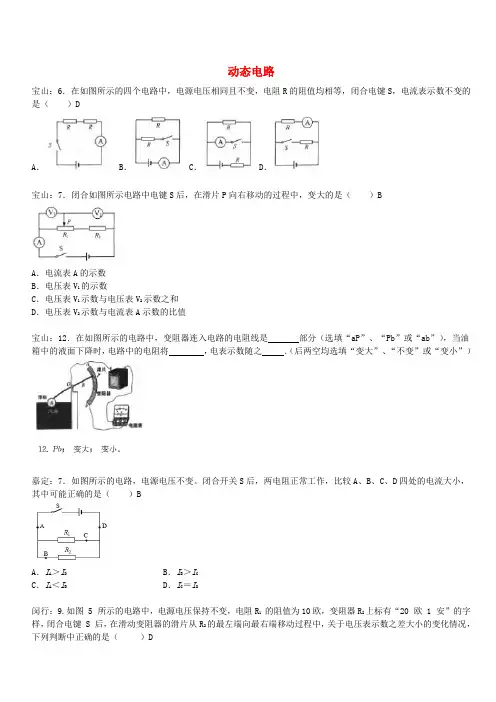

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R 2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD 的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V 的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

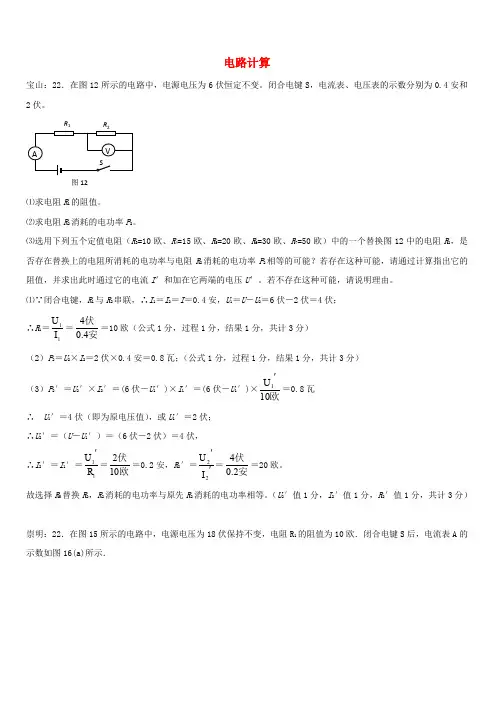

电路计算宝山：22．在图12所示的电路中，电源电压为6伏恒定不变。

闭合电键S ，电流表、电压表的示数分别为0.4安和2伏。

⑴求电阻R 1的阻值。

⑵求电阻R 2消耗的电功率P 2。

⑶选用下列五个定值电阻（R 3=10欧、R 4=15欧、R 5=20欧、R 6=30欧、R 7=50欧）中的一个替换图12中的电阻R 2，是否存在替换上的电阻所消耗的电功率与电阻R 2消耗的电功率P 2相等的可能？若存在这种可能，请通过计算指出它的阻值，并求出此时通过它的电流I ′和加在它两端的电压U ′。

若不存在这种可能，请说明理由。

⑴∵闭合电键，R 1与R 2串联，∴I 1＝I 2＝I ＝0.4安，U 1＝U －U 2＝6伏－2伏＝4伏； ∴R 1＝11I U ＝安伏4.04＝10欧（公式1分，过程1分，结果1分，共计3分） （2）P 2＝U 2×I 2＝2伏×0.4安＝0.8瓦；（公式1分，过程1分，结果1分，共计3分）（3）P 2′＝U 2′×I 2′＝(6伏－U 1′)×I 1′＝(6伏－U 1′)×欧101'U ＝0.8瓦∴ U 1′＝4伏（即为原电压值），或U 1′＝2伏； ∴U 2′＝（U －U 1′）＝（6伏－2伏）＝4伏，∴I 2′＝I 1′＝11R U '＝欧伏102＝0.2安，R 2′＝''22I U ＝安伏2.04＝20欧。

故选择R 5替换R 2，R 2消耗的电功率与原先R 2消耗的电功率相等。

（U 2′值1分，I 2′值1分，R 2′值1分，共计3分）崇明：22．在图15所示的电路中，电源电压为18伏保持不变，电阻R 1的阻值为10欧．闭合电键S 后，电流表A 的示数如图16(a)所示．图12R 1（1）求电阻R 1两端的电压U 1； （2）求电阻R 2的阻值；（3）现有标有“20Ω 3Α”、“50Ω 2Α”字样的滑动变阻器，请从中选择一个替换R 2，并将一个表盘如图16(b)所示的电压表并联在R 1或R 2两端，要求在移动变阻器滑片P 的过程中电压表示数的变化量最大。

故障电路宝山：15. 在图5所示的电路中，电源电压保持不变。

当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。

①电路中故障可能发生在______；（选填“R 1”或“R 2”）②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。

（选填“短路”或“断路”）15．（19）R 1； （20）短路。

崇明：14．在图7所示的电路中，电源电压保持不变。

闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中仅有一个出现故障。

）电路中的故障可能是 （16） ； R 2的滑片P ，又观察到两个电表的示数 发生了改变，则故障一定是 （17） 。

14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。

（2）R 1断路。

奉贤：7．如图3 所示，电源电压保持不变。

闭合电建S ，电路正常工作，一段时间后。

电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。

若故障只发生在电阻R 1、R 2 上，则（ ）BA ．只有R 1 断路B ．只有R 2 断路图7⒆ ⒇C ．R 1、R 2 同时断路D ．R 1、R 2 同时短路黄浦：14. 在图6所示的电路中，电源电压保持不变。

已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。

当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。

②若电流表的指针不发生偏转，电路中的故障是_____________________。

14. R 1断路；R 1短路或R 2断路嘉定：15．如图7所示的电路中，电源电压保持不变。

闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。
