如何绘制好施工现场总平面图
- 格式:doc
- 大小:47.00 KB
- 文档页数:5
教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
施工总平面布置图是工程施工组织设计(及部分专项施工方案)的重要组成部分,在工程投标中,也是技术标的重要组成部分。
现在CAD应用普及,施工总平面布置图基本上采用CAD进行绘制,下面以应用CAD软件为例,说明如何才能绘制好施工总平面布置图。
施工总平面布置图绘制依据1、各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
2、建设项目的现场考察情况(周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等)。
3、建设项目的建筑概况、施工方案、施工进度计划,以便了解各施工阶段情况,合理规划施工场地。
4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息),以便规划工地内部的储放场地和运输线路。
5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。
6、《建设工程施工现场消防安全技术规范》GB 50720-201 1、《施工现场临时建筑物技术规范》JGJ/T 188-2009。
7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定,施工单位安全文明施工标准。
2施工总平面布置图绘制原则1、在满足施工要求的前提下,少占地,不挤占交通道路。
2、主要施工机械设备的布置满足施工需求。
3、最大限度的压缩场内运输距离,尽可能避免二次搬运。
4、在满足施工需要的前提下,临时工程越小越好,以降低临时工程费。
5、充分考虑劳动保护,环境保护,技术安全,消防要求等。
6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
施工总平面图
根据该工程的施工特点及自然环境条件,本着便于施工管理,提高生产效率的施工要求。
我们施工总体平面布置的原则是:
①尽量减少施工占地,使平面布置紧凑合理。
②充分利用各种永久性建筑物、构筑物和原有设施,降低临时设施建设费用。
③施工区域的划分和场地的确定,应符合施工要求,尽量避免专业工种和相邻标段之间的作业干扰。
④各种生产生活设施应方便工人的生产生活。
⑤满足安全防火、劳动保护的要求。
⑥满足半成品、原材料、周转材料堆放及钢筋加工需要。
⑦满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。
⑧实施严格的安全及施工标准,争创安全文明工地。
项目部办公室
大门入口1
施工机械停放区办公休息区
办公车辆停放区
凶超犁案卖区篇举二二洋工人宿舍加工车间
食堂检测试验区设备维修间洗浴间.卫生间。
画好施工总平面图的五个步骤一、布置原则1、施工平面布置应严格控制在建筑红线之内。
2、平面布置要紧凑合理,尽量减少施工用地。
3、尽量利用原有建筑物或构筑物。
4、合理组织运输,保证现场运输道路畅通,尽量减少二次搬运。
5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。
6、在平面交通上,要尽量避免土建、安装以及其他各专业施工相互干扰。
7、符合施工现场卫生及安全技术要求和防火规范。
8、现场布置有利于各子项目施工作业。
9、考虑施工场地状况及场地主要出入口交通状况。
10、结合拟采用的施工方案及施工顺序。
11、满足半成品、原材料、周转材料堆放及钢筋加工需要。
12、满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。
13、各种施工机械既满足各工作面作业需要又便于安装、拆卸。
14、实施严格的安全及施工标准,争创省级安全文明工地。
二、布置内容1、拟建的建筑物或构筑物,以及周围的重要设施。
2、施工用的机械设备固定位置。
3、施工运输道路。
4、水源、电源、变压器位置,临时给排水管线和供电、动力设施。
5、施工用生产性、生活性设施(加工棚、操作棚、仓库、材料堆场、行政管理用房、职工生活用房等)。
6、机械站、车库位置。
7、一切安全、消防设施位置。
三、布置步骤场外交通的引入(铁路运输、水路运输、公路运输)→仓库与材料堆场的布置→加工场布置→布置内部运输道路→行政与生活临时设施布置→临时水电管网及其他动力设施的布置1、场外交通的引入设计全工地性施工总平面图时,首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。
当大宗材料由铁路运来时,首先要解决铁路的引入问题; 当大批材料是由水路运来时,应首先考虑原有码头的运用和是否增设专用码头问题;当大批材料是由公路运入工地时,由于汽车线路可以灵活布置,因此,一般先布置场内仓库和加工场,然后再布置场外交通的引入。
2、仓库与材料堆场的布置通常考虑设置在运输方便、位置适中、运距较短并且安全防火的地方。
施工现场总平面图第一章总体思路根据XX项目工程的地理位置、周边环境以及现场勘察资料,本着实现标准化文明施工、节约的原则,对XX项目工程施工平面布置作如下说明:根据施工现场条件,施工时拟把办公区、生活区设在施工现场内业主指定位置。
临时设施的布置以方便生产及办公、不占作业区位置、与施工作业区之间保持适当的安全和消防距离为原则,同时综合考虑实际的需要,统一规划布置,做到文明三区(施工区、办公区、材料库区)划分明确、安排合理、布置科学。
所有临时设施的建筑功能配备符合XX市地方规定。
施工材料按施工进度和作业计划分期、分批进场并制定科学的进场计划和可靠的防范措施。
料场、库房,尽可能靠近使用地点,以减少二次倒运。
易燃、易爆材料单独设专用库房存放,具体内容和位置详见附图十二“施工平面布置图”。
第二章施工现场临时用水的方案及处理措施第一节用水量及临时水系统1、用水量XX项目工程的临时用水量主要包括水泥砂浆、瓷砖浸泡、石膏腻子搅拌等施工用水以及施工现场生活办公用水和施工现场消防用水。
2、水源选择及临时给水系统(1)水源由业主提供的接驳点引用。
(2)配水管网的布置:根据业主提供的引水点,安排专人统一管理。
第二节临时用水的注意事项公司项目部在施工时尤其要注意施工用水和临时水系统的保护,防止发生跑水事件,或者发生水渗漏事件。
对施工造成不必要的麻烦和不便。
1、临时水系统要有专门的人员负责,做到施工期间不间断的巡视检查,检查各个接口及阀门的密封性,预防渗漏。
2、施工用水要有专门的盛水的容器,严禁直接用水管放水。
第三章临时施工用电的方案及处理措施第一节临时施工用电工程实施依据1、现场电源现况查探结果2、《建筑施工临时用电安全技术规范》JGJ46-883、《民用建筑电气设计规范》JGJ/T16-92第二节临时施工用电组织实施网络施工用电组织流程:施工现场用电技术交底→施工用电敷设→组织验收→交付使用第三节临时施工用电系统1、用电器具特征:(1)动力负荷电以II类手持式及移动式小型电动工具为主。
施工现场总平面图第一节施工现场平面布置总体思路1施工现场平面布置总体思路是:为确保本工程安全文明施工目标的实现,拟将施工生产区与现场办公、生活区严格分开,根据业主提供的现场条件,合理布置。
并作到生产区、办公区、生活区均实行封闭式管理。
2为作到文明施工,保持为我公司的良好形象,我们在工程中引进CI设计标准,确保创文明样板工地,外部形象做到:围档结构、大门、广告标志、清洁美观,统一规范,同周边环境协调一致,内部形象:统一临建房牌及室内装修,计算机、通信设备配置、室内墙地面色彩、及办公用品和桌椅的布置。
现场形象:现场内临时建筑、标牌、信号、图板、货场、料架、场内设备、员工着装、安全帽、身份识别卡按我公司最新规定标准执行。
第二节加工场区布置:1钢筋加工机械(切割机、弯曲机、套丝机、调直机等)根据钢筋加工流程进行布置。
2砂、石料分离放置,并且用墙砌围起,保证不混淆,搅拌机旁设沉淀池,每次使用完毕后的冲洗用水经沉淀后流入污水管道,排出场区。
3所有机械设备按照公司设备部有关要求统一进行有効标识、编号、标识清楚与实物统一。
第三节场区材料布置1周转材料:主体施工阶段在西侧作为模板的堆放场地,也是模板、钢管、碗口架、脚手板、卡子等周转材料堆放区。
2钢筋,按照原材料区、调直区、加工区、成品区分类码放在钢筋加工棚紧南侧。
3木材布置在施工现场的东南侧木工棚的周围。
4水、电管材布置在场区南侧,按规格、型号进行分类码法。
5装修阶段材料布置在场区的东侧,所有材料必须按照物资部门要求统一进行标识,码放整齐,标识清楚,与实物统一。
第四节场区道路及绿化1施工场区主要道路均为100mm厚砼压光路面,道路两边进行绿化,由专人养植,其余材料堆放区及生活区均做水泥砂浆硬化面层。
第五节办公、生活区临设房布置1项目办公室为复合钢结构轻型房屋,外墙均外白色,顶部200mm 宽兰色腰线,门窗为塑钢门窗,办公室内实行标准化装修和布置,施工队宿舍为轻型活动房,施工队生活区设浴洗室、公厕、食堂及吸烟室,并且由专人负责管理。
如何绘制好施工现场总平面布置图蔡希杰/ 文施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
施工总平面布置图是工程施工组织设计(及部分专项施工方案)的重要组成部分,在工程投标中,也是技术标的重要组成部分。
现在CAM用普及,施工总平面布置图基本上采用CAO!行绘制,下面以应用CAD软件为例,说明如何才能绘制好施工总平面布置图。
、施工总平面布置图绘制依据1、各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
2、建设项目的现场考察情况(周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等)。
3、建设项目的建筑概况、施工方案、施工进度计划,以便了解各施工阶段情况,合理规划施工场地。
4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息),以便规划工地内部的储放场地和运输线路。
5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。
6《建设工程施工现场消防安全技术规范》GB50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009 。
7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定,施工单位安全文明施工标准。
三、施工总平面布置图绘制原则1、在满足施工要求的前提下,少占地,不挤占交通道路。
2、主要施工机械设备的布置满足施工需求。
3、最大限度的压缩场内运输距离,尽可能避免二次搬运。
4、在满足施工需要的前提下,临时工程越小越好,以降低临时工程费。
5、充分考虑劳动保护,环境保护,技术安全,消防要求等。
6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
施工总平面布置及施工总平面图根据现场的实际情况,结合主体工程量的分布及工期要求、施工程序,进行科学合理的施工总平面布置及管理能够有效地提高生产效率,同时避免重复运输等影响工程进度的情况出现。
施工平面布置图见附表四:施工总平面图1、现场实际情况(1)本工程场地在原操场范围内,具有良好的交通条件;现场场地宽敞。
(2)施工用水、用电根据业主指定位置自行接入现场,现在场地周围排水沟渠已经处理完毕,在开工后,场内施工排水可以经过处理后排放;现场基本具备“三通一平”条件,可以进场进行施工工作;2、总体规划(1)封闭施工公司在施工过程中将采取封闭施工进行施工作业,封闭施工主要是:采用彩钢板围墙将施工现场与外部做封闭,并且设置专人值班避免无关人员进入现场;对建筑实体外围采取脚手架及安全网做立面及平面封闭,保持整洁美观文明,避免高空坠物伤人事件出现。
(2)场内道路场内道路为原有操场,地面硬度基本符合施工荷载要求。
(3)生产性临时设施生产性临时设施包括材料房(堆放小型配件、工具、劳动保护用品、生活用品等)、配电房、钢筋加工场(作为钢筋加工、焊接的主要生产场地)。
具体情况见附表五:临时用地表(4)办公临时设施包括值班室(作为保卫、进场人员登记场所)、办公室(管理人员办公、会议场所)。
办公室为一层,包括建设单位现场办公及休息面积详见后附临时用地表。
(5)临时材料堆放场地现场辅助材料堆放场地分区堆放,考虑施工就位方便,采用露天堆放钢管、模板、构配件等。
配备防雨、防风材料。
钢筋堆放区在钢筋加工场旁边设置,搭棚遮盖。
三、施工用水管网1.水源选择根据业主安排水井或水源进行取水。
施工现场用水计划:根据钻井水泵临时抽水系统,现场用水控制用量,严禁浪费,随用随关,保持现场地面无积水,严禁在施工现场生活用水,以防污染和泄露造成地面积水影响施工,作业地点采用胶管输通水源,使用前的先检查胶管有无破损,破损的胶管禁止使用,现场用水由综合管理部管理,定期检查和维修水泵。
施工现场总平面图布置施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
施工总平面布置图是工程施工组织设计(及部分专项施工方案)的重要组成部分,在工程投标中,也是技术标的重要组成部分。
现在CAD应用普及,施工总平面布置图基本上采用CAD进行绘制,下面以应用CAD软件为例,说明如何才能绘制好施工总平面布置图。
1施工总平面布置图绘制依据1、各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
2、建设项目的现场考察情况(周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等)。
3、建设项目的建筑概况、施工方案、施工进度计划,以便了解各施工阶段情况,合理规划施工场地。
4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息),以便规划工地内部的储放场地和运输线路。
5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。
6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。
7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定,施工单位安全文明施工标准。
2施工总平面布置图绘制原则1、在满足施工要求的前提下,少占地,不挤占交通道路。
2、主要施工机械设备的布置满足施工需求。
3、最大限度的压缩场内运输距离,尽可能避免二次搬运。
4、在满足施工需要的前提下,临时工程越小越好,以降低临时工程费。
5、充分考虑劳动保护,环境保护,技术安全,消防要求等。
6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物(构筑物)、确定施工现场区域。
山东书城项目建设地点位于济南市市中区经十路与胜利大街交汇处,北依经九路,东临民生大街。
项目总用地18300平方米,总建筑面积130201平方米。
本工程具体地理位置见下图13-1。
13.1 目前现状描述1)现场已拆迁完毕,工程开工后进入支护桩施工阶段2)现场周围的经九路、胜利大街、民生大街将作为本工程入场的主要道路。
3)现场东、西、南、北四侧均已有围墙。
4)根据答疑回复施工用电、用水自行考虑。
现场状况见图13.1。
13.2施工总平面布置的原则13.2.1总平面布置依据1)业主提供的用地范围。
2)业主提供的相关施工图纸。
3)山东省、济南市有关施工规定、规程及安全文明施工标准和规定。
4)现场踏勘情况。
5)我公司CI形象规定。
13.2.2总平面布置原则1)根据工程特点和现场周边环境的特征,充分利用现有施工现场的场地和布置,做好总平面布置规划,满足生产、文明施工要求。
2)各项施工设施布置均需要满足方便生产,有利生活,安全卫生、防火,环境保护和劳动保护要求。
3)加强现场平面布置的分阶段调整,科学确定施工区域和场地平面布置,尽量减少专业工种之间交叉作业,提高劳动效率。
4)加强平面施工的及监督整改,保证场内施工道路畅通。
5)做好现场平面布置和功能分区,对现有临建及管线进行调整。
13.3生活设施布置根据工程施工人员测算,本工程高峰施工期施工人数约为968人。
根据现场实际情况和平面总体部署,工人生活区及管理人员生活区均在场外布置,并实行公寓化管理。
13.4办公设施布置地下结构施工阶段现场办公室在场外设置,具体位置为现场西侧建筑物内,待回填土完毕后现场办公室迁至场内南侧,具体位置详见施工总平面布置图,现场办公区为两层彩钢板房,现场办公设施满足施工及公司CI要求。
13.5 生产设施布置根据总平面布置原则和现场实际生产需要,进行现场生产设施布置。
地下结构施工阶段,设置一个材料加工场,具体位置根据各施工区先后施工顺序在基坑内动态布置,待回填土完毕后现场设置三个钢筋加工场和木工加工场,现场西侧和北侧大门作为材料机械的入口,详见平面布置图。

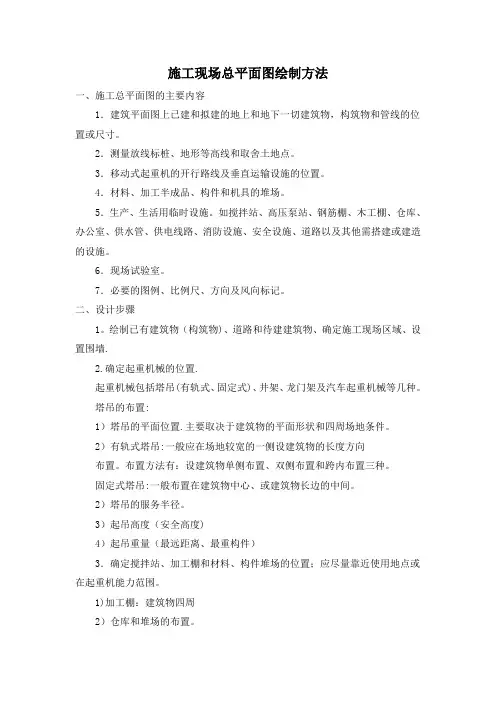

施工现场总平面图绘制方法一、施工总平面图的主要内容1.建筑平面图上已建和拟建的地上和地下一切建筑物,构筑物和管线的位置或尺寸。
2.测量放线标桩、地形等高线和取舍土地点。
3.移动式起重机的开行路线及垂直运输设施的位置。
4.材料、加工半成品、构件和机具的堆场。
5.生产、生活用临时设施。
如搅拌站、高压泵站、钢筋棚、木工棚、仓库、办公室、供水管、供电线路、消防设施、安全设施、道路以及其他需搭建或建造的设施。
6.现场试验室。
7.必要的图例、比例尺、方向及风向标记。
二、设计步骤1。
绘制已有建筑物(构筑物)、道路和待建建筑物、确定施工现场区域、设置围墙.2.确定起重机械的位置.起重机械包括塔吊(有轨式、固定式)、井架、龙门架及汽车起重机械等几种。
塔吊的布置:1)塔吊的平面位置.主要取决于建筑物的平面形状和四周场地条件。
2)有轨式塔吊:一般应在场地较宽的一侧设建筑物的长度方向布置。
布置方法有:设建筑物单侧布置、双侧布置和跨内布置三种。
固定式塔吊:一般布置在建筑物中心、或建筑物长边的中间。
2)塔吊的服务半径。
3)起吊高度(安全高度)4)起吊重量(最远距离、最重构件)3.确定搅拌站、加工棚和材料、构件堆场的位置;应尽量靠近使用地点或在起重机能力范围。
1)加工棚:建筑物四周2)仓库和堆场的布置。
根据各施工阶段的需要和材料设备使用的先后顺序来进行布置、提高场地使用的周转效率.3)搅拌站的位置应尽可能布置在垂直运输机械附近、以减少砼及砂浆的水平运距。
4.布置运输道路1)尽可能利用原有道路;2)满足消防要求、宽度不小于3.5m;3)汽车单行道的最小宽度为3m。
5.布置临时设施:办公用房、工人宿舍、现场试验室、垃圾处理站等。
6。
临时水、电线路。
1)临时供水的布置.供水管网布置;管径大小计算。
2)临时供电的布置.用电量和导线等计算:变电器、配电箱布置、安全架空距离7。
设置图例、说明、指北针等;打印、出图三、设计依据1.规划图、总平面图、竖向布置图和地下设施布置图等。
施工现场总平面布置施工总平面布置图是拟建工程施工现场的总平面布置图。
根据施工计划和施工进度的要求,对道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等进行合理的规划和安排。
在施工现场,正确处理整个现场、永久性建筑和拟建项目施工过程中所需的所有设施之间的空间关系。
建筑总平面是一个工程。
施工组织设计的重要组成部分(以及一些特殊的施工方案),也是工程投标中技术指标的重要组成部分。
现在CAD广泛使用,建筑总平面基本都是用CAD绘制的。
这里以CAD软件的应用为例,说明如何绘制建筑总平面图。
1施工总平面图绘制依据1.各种设计资料,包括施工总平面图、地形图、区域规划图、建设项目范围内所有现有和规划的设施。
2.建设项目现场调查(周边道路及交通状况、现有建筑、水电接口、现场排水口、施工区域、围墙出入口设置等)).3.建设项目的概况、施工方案和施工进度,以便了解各施工阶段的情况,合理规划施工现场。
4.各种建筑材料、构件、加工产品、施工机械和运输工具的清单(包括所需数量和外形尺寸等信息),以便规划施工场地内的存放地点和运输路线。
5.各部件加工厂的规模,仓库和其他临时设施的数量和规格。
6、施工现场消防安全技术规范《JGJ施工现场临时建筑技术规范》GB 50720-2011/T 188-2009。
7.地方政府和建设单位对施工现场安全文明施工的有关规定,以及建设单位的安全文明施工标准。
2绘制施工总平面图的原则1.在满足建设要求的前提下,少占地,不占用交通道路。
2.主要施工机械设备的布置满足施工要求。
3.尽量减少场内运输距离,尽可能避免二次搬运。
4.在满足施工需要的前提下,临时工程进度越小越好,以降低临时工程费用。
5.充分考虑劳动保护、环境保护、技术安全、消防要求等。
6.遵守当地主管部门和建设单位对施工现场安全文明施工的有关规定。
3施工总平面布置的主要内容和绘制步骤1.绘制拟建建(构)筑物,确定施工场地面积。
施工总平面图布置图及说明第一节施工总平面布置第一小节施工平面布置是施工组织设计的主要组成部分, 它是按照施工部署、施工方案和施工总进度的要求, 将施工现场的道路交通、仓库、材料堆场、搅拌站、材料加工厂、临时房屋、临时水、电管线、生产和生活设施的合理布置, 以图纸形式表现出来, 从而正确处理施工期间所需临时设施和永久建筑、拟建建筑物之间的空间关系, 以指导现场进行有组织、有计划的施工, 是布置施工现场的依据。
施工平面图设计的优劣直接影响到施工进度、生产效率和经济效益。
第二小节施工总平面图的设计依据施工平面图编制前应充分了解建筑总平面图和施工现场地形图, 要踏勘施工现场了解现有水源、电源、场地大小和可利用的房屋等情况, 根据调查得来的资料进行施工组织设计的编制, 经过精心的计算并遵照国家和地方的有关规定编制施工平面图。
其设计依据如下:1.招标文件及承包合同文件。
2.各种资料, 可以分为建设地区的原始资料和设计资料两类。
⑴建设地区的原始资料:①自然条件调查资料, 用来解决当地自然条件引起的相关问题。
如水文、地质条件的调查资料, 用于布置降水措施的选择, 降水观测点的选择;气候、风向的资料, 用于确定易燃、易爆及其他危险源设施布置等。
②建设地域的竖向设计资料和土方平衡图。
用来解决水、电管线的布置和土方的填挖及弃土、取土位置。
③建设单位及工地内可供工人临时居住的房屋、场地、加工设备及生活设施。
用来决定临时建筑及设施所需面积及其空间位置。
⑵设计资料:①总平面图, 用来正确确定临时建筑及其他设施的位置, 以及修建工地运输道路和解决排水等所需的资料;②地下、地上管道位置, 用来决定原有管道的利用或拆除、新管线的敷设及各管道与其他工程的关系, 并注意不能在拟建管道的位置上搭设临时建筑。
3、建设项目的工程概况、施工准备、部署和主要工程施工方案、施工总进度计划, 以便了解各施工阶段情况, 合理规划施工场地。
4、各种建筑材料、构件、加工品、施工机械和运输工具需要量一览表, 以便规划工地内部的储放场地和运输线路。
施工总平面图的设计步骤是:布置场外交通道路—〉布置仓库—〉布置加工厂和混凝土搅拌站->布置内部运输道路—〉布置临时房屋—〉布置临时水电管网和其他动力设施-〉绘制正式施工总平面图一、场外交通道路布置一般场地都有永久性道路,可提前修建为工程服务,但应恰当确定起点和进场位置,考虑转弯半径和坡度限制,以利于施工场地的利用。
当采用公路运输时,公路应参照加工厂、仓库的位置进行布置,与场外道路连接,符合标准要求。
当采用水路运输时,卸货码头不应少于两个,宽度不应小于2。
5m,江河距工地较近时,可在码头附近布置主要加工厂和仓库。
二、仓库的布置一般应接近使用地点,装卸时间长的仓库应远离路边.1、当有铁路时,宜沿路布置周转库和中心库.2、般材料仓库应邻近公路和施工区,并应有适当的堆场。
3、水泥库和沙石堆场应布置在搅拌站附近。
砖、石和预制构件应布置在垂直运输设备工作范围内,靠近用料地点。
基础用块石堆场应离坑沿一定距离,以免压塌边坡。
钢筋、木材应布置在加工厂附近。
4、工具库应布置在加工区与施工区之间交通方便处,零星小件、专用工具库可分设于各施工区段.5、车库、机械站应布置在现场人口处.6、油料、氧气、电石库应设置在边沿、人少的安全处,易燃材料库要设置在拟建工程的下风向。
7、苗木假植地应靠近水源及道路旁。
三、加工厂和混凝土搅拌站的布置总的指导思想是应使材料和构件的货运量小,有关联的加工厂适当集中。
1、如果有足够的混凝土输送设备,混凝土搅拌站宣集中布置,或现场不设搅拌站使用商品混凝土;当混凝土输送设备短缺时,可分散步置在使用地点附近或起重机旁.2、临时混凝土构件预制厂尽量利用建设单位的空地。
3、钢筋加工厂设在混凝土预制构件厂及主要施工对象附近;木材加工厂的原木、锯材堆场应靠铁路、公路或水路沿线;锯材、成材、粗细木工加工间和成品堆场要按工艺流程布置,应设在施工区的下风向边缘。
4、内部运输道路的布置。
1)提前修建永久性道路的路基和简单路面为施工服务.2)临时道路要把仓库、加工厂、堆场和施工点贯穿起来.按货运量大小设计双行环干道或单行支线。
建筑施工现场总平面图一、引言建筑施工现场总平面图是指在建筑施工过程中,将整个施工现场的布局、建筑物位置、临时设施等信息以平面图的形式展示出来。
该平面图对于施工组织和管理具有重要意义,能够清晰地展示施工现场的布局,帮助施工人员更好地进行施工活动。
本文将详细介绍建筑施工现场总平面图的要素和制作方法。
二、建筑施工现场总平面图要素建筑施工现场总平面图包括以下要素:1. 建筑物位置:总平面图应准确标注建筑物的位置,包括主体建筑、附属建筑和临时建筑等。
通过标注建筑物的位置,可以清晰地了解建筑物在施工现场的相对位置关系,为施工活动提供便利。
2. 临时设施:总平面图应显示出施工现场的临时设施,如施工办公室、材料堆放区、施工工地标识等。
这些临时设施的合理布局对于施工组织和管理至关重要,总平面图能够直观地展示它们的位置和布局,为施工人员提供参考。
3. 施工道路:总平面图应清晰标注施工道路的位置和走向,包括主要施工道路和临时施工道路。
施工道路的布局直接影响施工活动的进行,因此总平面图需要准确反映施工道路的位置和布置。
4. 施工设备:总平面图应标注施工现场所需的主要施工设备的位置和摆放方式。
施工设备的合理布局可以提高施工效率,减少施工过程中的冲突和阻碍。
5. 安全设施:总平面图应显示出施工现场的安全设施,如消防器材、安全警示标识等。
安全设施的设置对于保障施工人员的安全至关重要,总平面图能够清晰展示这些设施的位置和布局。
三、建筑施工现场总平面图制作方法制作建筑施工现场总平面图需要遵循以下方法:1. 收集资料:首先,需要收集与施工现场相关的资料,包括施工图纸、工程规划、现场勘测数据等。
这些资料是制作总平面图的基础,能够提供准确的信息。
2. 绘制草图:根据收集到的资料,可以开始绘制建筑施工现场的草图。
草图应包括建筑物位置、临时设施、施工道路、施工设备和安全设施等要素。
绘制草图时,需要确保比例准确,以便后续制作正式的总平面图。
施工现场总平面图布置依据及原则
施工现场总平面图布置依据及原则
施工现场平面布置是本工程施工组织设计的关键环节,其直接关系到施工进度与现场安全文明管理的质量;主要是通过立体的整体规划与现场平面的具体安排手段,达到施工区域安排的合理化、程序化、系统化。
这样不仅有利于简化交差施工的复杂关系,并且有利于综合管理,便于实现文明施工、安全生产的目标。
2.1施工总平面图布置依据
(1)招标人提供的招标文件以及总包的施工总平面布置图;
(2)工程所在地区的原始资料,包括建设、勘察设计单位提供的资料;
(3)原有和拟建建筑工程的位置和尺寸;
(4)幕墙施工方案、施工进度和资源需要具体计划;
(5)业主与总包单位可提供房屋和其他设施。
2.2施工总平面图布置的原则
(1)在满足施工需要和文明施工的前提下,尽可能地节约临时用地,尽可能地减少临时设施的投资,我司结合总包平面图,充分利用总包提供的临时用地,合理分配各区域所需面积,
(2)在保证场内交通运输畅通和满足施工对材料要求的前提下,最大限度地减少场内运输,特别是减少场内二次搬运;将所有区域均划分在场内施工道路侧边或场内道路能方便抵达的区域。
我司将“材料临时堆放区”、“设备工具仓储区”及“材料加工区”分配一起,减少材料场内二次运输,便于加工。
(3)符合施工现场安全、防火及卫生要求,并均用制度的形式加以约束。
(4)现场布置紧凑,减少施工用地;
(5)符合业主或总包方要求。
工程施工平面图的设计步骤第一步:收集工程施工相关资料在开始进行工程施工平面图的设计之前,首先需要收集工程相关的资料,包括设计图纸、工程规范、施工要求等。
这些资料将为平面图的设计提供必要的依据和参考。
第二步:测量工程现场实际情况在收集了相关资料之后,需要前往工程现场进行实际的测量。
通过测量,可以更准确地了解工程现场的实际情况,包括地形、周边环境、建筑结构等。
这些信息将决定平面图的设计方案。
第三步:确定平面图的设计范围在了解了工程现场的实际情况之后,需要确定平面图的设计范围。
设计范围应包括施工区域、施工路径、施工设备摆放区域等。
通过确定设计范围,可以在平面图中清晰地表达出工程施工的全貌。
第四步:绘制平面图草图在确定了设计范围之后,可以开始绘制平面图的草图。
草图应包括工程施工区域的布局、建筑物位置、施工设备摆放位置等。
草图的绘制需要考虑到施工的流程和安全要求,确保施工平面图的合理性和实用性。
第五步:完善平面图设计在完成了平面图的草图之后,需要对平面图进行完善。
这包括细化设计细节、添加施工标志、标注施工要求等。
平面图设计的完善将提高施工的效率和质量,确保工程的顺利进行。
第六步:审核和修改平面图设计完成后,需要进行审核和修改。
审核的目的是确保平面图设计符合工程施工要求和规范要求,修改则是为了进一步完善设计。
在审核和修改过程中,需要与相关部门和人员进行沟通和协商,确保设计方案的可行性和有效性。
第七步:最终确定设计方案经过审核和修改后,最终确定设计方案。
设计方案应包括完整的平面图设计稿和相关说明文件,确保施工人员能够准确理解和执行设计要求。
最终确定设计方案后,即可开始进行工程施工。
总结:工程施工平面图的设计是工程施工的重要环节,需经过一系列的步骤和考虑。
设计师需要收集相关资料,测量工程现场实际情况,确定设计范围,绘制草图,完善设计,审核和修改设计方案,最终确定设计方案。
只有经过细致的设计和审核,才能确保工程施工的顺利进行和质量保障。
如何绘制好施工现场总平面布置图
蔡希杰/文
一、前言
施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
施工总平面布置图是工程施工组织设计(及部分专项施工方案)的重要组成部分,在工程投标中,也是技术标的重要组成部分。
现在CAD应用普及,施工总平面布置图基本上采用CAD进行绘制,下面以应用CAD软件为例,说明如何才能绘制好施工总平面布置图。
二、施工总平面布置图绘制依据
1、各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
2、建设项目的现场考察情况(周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等)。
3、建设项目的建筑概况、施工方案、施工进度计划,以便了解各施工阶段情况,合理规划施工场地。
4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息),以便规划工地内部的储放场地和运输线路。
5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。
6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。
7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定,施工单位安全文明施工标准。
三、施工总平面布置图绘制原则
1、在满足施工要求的前提下,少占地,不挤占交通道路。
2、主要施工机械设备的布置满足施工需求。
3、最大限度的压缩场内运输距离,尽可能避免二次搬运。
4、在满足施工需要的前提下,临时工程越小越好,以降低临时工程费。
5、充分考虑劳动保护,环境保护,技术安全,消防要求等。
6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
四、施工总平面布置图的主要内容及绘制步骤
1、绘制拟建建筑物(构筑物)、确定施工现场区域。
(现在基本上可从设计院拷贝建筑总平面电子图,但先要进行图形处理,详细见第六部分第2条。
)
2、设置围墙、出入口,引入场外交通道路;对施工现场区域按现场办公区、临时生活区、现场生产区进行划分。
3、现场生产区布置(施工阶段不同布置要求会有所不同,以下以上部结构施工为例):
(1)主要机械设备的布置(先考虑塔吊布置,然后考虑施工电梯布置,其他机械如砼泵可在布置内部运输道路后进行布置)。
(2)布置内部运输道路。
(3)布置加工场、搅拌站(先考虑钢筋加工场)。
(4)布置生产区临时设施(仓库、钢筋棚、木工棚、门卫室、蓄水池、洗车池等)。
(5)材料、加工半成品、构件的堆场。
4、现场办公区及临时生活区布置。
——现场场地狭小,现场办公区及临时生活区另租场搭设或甲方另指定位置搭设的,另附平面布置图。
5、布置临时水电管网、排水系统等。
6、必要的图例、说明及标注、指北针等。
五、施工总平面布置图绘制方法及技巧
1、分阶段进行绘制
以房屋建筑总承包工程为例,建议分以下阶段进行布置:
(1)基坑土方开挖及支护阶段——本阶段生产区应绘制基坑边线、基坑坡道,基坑内运输通道、基坑排水沟及沉砂池,出入口应设置洗车池等。
(2)桩基施工阶段
(3)地下室施工阶段——本阶段生产区应绘制基坑边线,并绘制地下室结构外边线及后浇带,塔吊布置应满足上部结构施工为主。
(4)上部结构施工阶段——本阶段生产区地下室外边线可画成虚线,加工场布置与地下室施工阶段有所不同,部分加工场可移至地下室顶板上,增加施工电梯布置、砌体材料堆场、安装用场地布置等。
(5)装饰及安装施工阶段——本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉,增加装修施工用场地、安装用场地布置等。
(6)室外工程施工阶段——本阶段加工场、材料堆场等基本撤换掉,现场办公区及临时生活区有影响的也应撤换掉,本阶段应将小区道路及室外的景观构筑物画上。
2、建筑总平面图的处理
施工总平面布置图以建筑总平面图做底图,但必须进行图形处理,否则比较杂乱。
下面以上部施工阶段的施工总平面布置图为例说明如何对建筑总平面图进行处理。
一般选用屋顶总平面做底图,处理时主要采取关闭图层方法。
必须保留的有:用地红线、地下室外边线、拟建建筑物外轮廓线、周边已有建筑物轮廓线、周边已有市政道路线、楼栋号及层数标注;可处理掉的有:建筑控制线、绿化、园景(如零星构筑物、铺地等)、小区道路、坐标及尺寸标注,场地高差不大的标高标注也可关闭,当采用关闭图层无法将上述内容处理掉时可采用删除命令进行删除。
处理后的建筑总平面图还应对保留的文字标注字体适当放大(一般放大2
至3倍),因为设计院一般采用A1纸出图,我们在施组或方案中一般采用A3
纸打印出图,字体不放大会看不清楚。
绘制地下室阶段施工总平面布置图所需的基坑边线可从支护设计平面图复制粘贴进来,所需的地下室后浇带线可从地下室结构平面图复制粘贴进来。
3、图层、颜色、线型的设置
在处理后的建筑总平面图上主要增设以下图层:临时设施图层(含办公区、临时生活区、仓库等)、加工场及堆场图层、场内运输道路图层、主要施工机械
图层。
新设的不同图层应设置不同颜色(最好不采用黄色等比较浅色的颜色),以利最后打印出图时调整打印效果。
一般塔吊覆盖范围线采用虚线线型。
4、CAD准确绘制
要按比例绘制,就是不管是什么图,绘制时都切记以实际每1MM对应AUTOCAD中的每个标准单位1来绘制。
比如说运输通道4米宽,在CAD里量出来就是4000mm(即4米);塔身尺寸为2米×2米,在CAD里量出来每边就是2000mm;塔吊覆盖半径50米,在CAD里量就是50000mm。
5、塔吊的布置
塔吊的平面位置,主要取决于建筑物的平面形状和四周场地条件。
一般布置在建筑物边,高层必须考虑附墙加固,离墙距离大概5米;塔吊的服务半径应能基本覆盖高层塔楼;若有预制构件或钢结构吊装,选用的塔吊应进行起吊能力验算(最远距离、最重构件);群塔布置应能相互避开塔身,但覆盖范围最好能小部分搭接;塔吊布置还应考虑拆卸方便。
6、布置运输道路
(1)尽可能利用原有道路;
(2)满足消防要求、宽度不小于3.5m;施工场地宽松的可设置双车道,场地狭小的设单车道,最好能成环状,或者设置回车场;
(3)运输通道尽量能由市政道路通至主要加工场及施工电梯处。
7、布置施工电梯、混凝土输送泵等机械
施工电梯布置时应查看塔楼标准层平面,尽量设置在阳台位置,高层每个单元设置1台双笼施工电梯;混凝土输送泵尽量靠近出入口位置设置。
8、确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置;应尽量靠近使用地点或在起重机能力范围,并且不能影响运输通道。
各加工场应标注名称及占用面积,钢筋加工场一般需800平方米。
9、必要的图例、说明及标注
必要的标注有:拟建建筑物楼栋号、楼层数、周边市政路路名、施工围墙、地下室外边线、各类临时设施名称及面积、各类加工场名称及面积等;必要的图例有:塔吊、施工电梯、砼泵、搅拌机、蓄水池、水泥罐、发电机房等;对图上无法表达的可做文字说明,场地小办公区临时生活区另行布置的可做文字说明。
10、布置临时水电管网
主要在主体结构施工平面布置图基础上进行布置,可单独出图。
(1)临时供水的布置:供水管径大小根据计算确定,管网布置要基本覆盖主要拟建建筑物,可沿施工围墙内半圈设置,并考虑现场消防需要设置消防栓。
每栋塔楼应设置至少一处供水点(立管随楼层上升),主出入口、蓄水池、搅拌站、生活区及办公区等应设置供水点。
(2)临时供电的布置:变电器、用电量和导线等经计算确定:配电箱布置、开关箱布置、安全架空距离满足用电规范及消防要求。
11、打印、出图
这是最后一步了,也是比较重要的一步。
打印前应进行打印样式设置,按颜色设置打印线宽、打印线颜色。
黑白打印时可将比较重要的内容的打印色设置成黑色并将线宽设置为0.3mm,一般内容的打印色设置成蓝色并将线宽设置为
0.2mm,次要内容的打印色设置成灰色并将线宽设置为0.1mm。
六、结语
以上是本人在工作中的一些经验总结,各位绘制施工总平面布置图时可进行借鉴,希望有所帮助,不足之处请各位同事指正。
