硅整流发电机是以内燃机为动力的工程建设机械的主要电源，在内燃机正常工作时，它要向机械的用电设备供电，还将多余的电能向蓄电池充电，以保证蓄电池总是处在充满电的状态。

由于工程建设机械用发电机损坏后很难修复，一般都以更换为主。

现根据多年设备维修实践，总结发电机故障的检查及排除方法，与同行们交流。

1 初步检查及故障排除
1.1 检查电流表接头是否正常，表头有无损坏失灵;蓄电池是否充满，电液是否加足或蓄电池过于陈旧;三角皮带是否磨损过度和张力是否适合;充电电路内各个连接处是否松动，连接的导线有无断路，针对不同情况作相应修理。

1.2 若上述几项均无问题，可拆除发电机磁场接
线柱与调节器之间的接线，然后用一铜线直接连接。

启动发动机并逐渐提高转速。

如果此时电流表仍无读数，则表示故障在发电机本身;如果能发电，则表明故障在调节器。

2 详细检查及故障排除
2.1 电刷部分
2.1.1 检查电刷高度。

新电刷的高度是14mm，磨损过度的电刷必须更换，更换时先用“00”号砂纸光面盖在滑环上，砂面对电刷，用手向下按住，并沿滑环弧面左右推动，使电刷磨出与滑环圆弧吻合的弧面，这样可以减少火花。

2.1.2 内装式电刷安装时先将两只电刷的引线接头套在两只螺钉上，再将刷架装在后端盖上并用螺母固定。

然后将电刷和电刷弹簧放入刷架孔中，用弯头的钢丝将电刷往里压紧。

同时用一根直径1.5mm的铁丝从后盖外轴承盖边缘旁的一个小孔中穿入，一直穿过刷架上的两个小孔，把电刷和弹簧卡住在电刷架的孔中。

外装式电刷安装时先将刷架和刷架板用螺栓、螺母固定在后端盖上，等发电机全部装好后再将电刷连接片固定在刷架板上，最后将盖板装在后端盖窗口上并用螺钉固定。

2.1.3 检查新电刷在刷架孔中能否自由地上下活动，有无卡住现象，电刷上有无油污。

如有卡住现象，可用细锉将电刷卡住处轻微锉去;如有油污可用蘸有汽油的布擦去。

然后检查电刷弹簧的压力，按照规定电刷弹簧自由伸长时的长度是26mm，把它压缩至14mm时弹簧压力应在5+0.75N
范围内。

最后检查刷架有无烧损、破裂或变形，损坏的刷架和不合格的弹簧必须更换。

2.2 转子
2.2.1 检查滑环表面是否清洁、平整、光滑、有无油污或其他物质，滑环表面有无严重烧伤、烧黑或不平。

如有油污，可用沾有汽油的布擦拭;若表面烧黑，可用特别细的砂纸磨光;若严重烧伤或不平，则应用车床进行切削修理。

2.2.2 将万用表两表棒搭接在滑环上，检查转子
线圈的电阻值。

磁场线圈正常时测得的电阻值应符合标准，若测得的数值偏大或偏小则说明磁场线圈或磁场线圈与滑环之间的连接线有故障，须重新连接。

2.2.3 将一个灯泡串接在220V电路中检查转子线圈是否绝缘。

接上电源后一根导线接在滑环上，另一根接在转子爪极上，如灯泡发亮则表示磁场线圈或它与滑环连接的导线已搭铁。

此时须用压力机将滑环和爪极从轴中压出，重绕磁场线圈。

重新
压入爪极时应另车制一只内孔直径比轴略小的压圈紧压在爪极上，以防爪极松动。

如果滑环与轴结合不紧密，应当更换滑环。

2.3 定子
2.3.1 用一个灯泡与蓄电池串接，分别测试定了三个接线端中的两个，如灯不亮则表示定子线圈已断路。

2.3.2 在电路中串接一个灯泡，检查定子线圈的绝缘情况，若接上电源后灯泡亮则说明定子线圈已搭铁。

2.3.3 定子出现故障一般是线圈短路或断路，如果只是表面出现故障，可以将短路处用绝缘纸垫开或将断路处重焊;如果在内层则须将整个线圈拆开重绕。

2.4 硅整流元件
2.4.1 拆开硅整流元件与定子线圈间的连接线，用万用表测量各个元件。

先测量压在后端盖上的反向元件(见图2(a))，用万用表的负测试棒搭端盖，正测试棒搭元件出线头，电表指示值应在5~15欧姆内，如无阻值则说明元件已断路。

再将两测试棒互换位置，电表指示值应在10000欧姆以上，如阻值很小则说明元件已击穿。

然后再检查元件座上的正向元件，由于导电方向相反，其测试结果应与后端盖相反。

2.4.2 硅整流元件发生故障，一般不能修复，只能更换。

更换时一定要选择过盈量合适的新元件，因为硅整流元件是靠外圆滚纹紧压在后端盖和元件座上的孔中，一定要保证其与元件座孔不能配合太紧，以免将元件压入孔中时元件外壳因受到过大的机械应力而变形，损坏元件内部的半导体结构;也不能配合
太松，导致振动后元件从孔中脱出，造成发电机不发电。

另外，安装新元件前一定要查明元件有无断路或短路，并确定是正向还是反向极性元件。

请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。

合集下载

硅整流发电机的维修

硅整流发电机的维修

当二极管出现短路和断路时，都应更换。更换时，必须使新换的二极管与原来的二极管的极性一致。二极管装入座孔时，必须是紧配合，不应松动，以免与座孔接触不良，烧坏二极管。在管子压入前，应在管子周围涂以少量凡士林，如太松，可用0.05--0.1mm厚的紫铜皮垫在二极管与底座周围，如太紧可将座孔适当铰大。
硅整流发电机的装复与试验
1、装复前应将合格轴承填充润滑脂，其填充量不宜过多，为轴承空间的2/ 3较合适，如果后轴承润滑脂过量时，则容易溢出，溅在滑环上，造成炭刷接触不良。装复时的主要步骤是：先将转子与前端盖、定子与后端盖分别装合；连接二极管与定子绕组；将炭刷和弹簧压入电刷架内，用直径1mm 左右的钢丝插入后端盖和炭刷架的小孔中挡住炭刷，将两端盖装合在一起，并拧上对销螺钉，抽出钢丝，使炭刷压在滑环上。装复时注意不要使轴上的定位圈装反，否则，会改变转子和定子的相对位置而影响发电。
三相绕组在模板上绕好后，按原来的嵌线规律嵌入铁心槽内，为防止线圈从槽中脱出，应加上竹楔，最后浸漆烘干。
硅二极管的检查主要检查是否出现短路及断路故障。如果出现这些故障，硅二极管则失去应有的性能，即不能保证单向导电或导致电路不通。短路及断路故障，可用万用表测量其电阻值确定。测量前，应拆开二极管与定子绕组的连接线，以便逐个对二极管进行检查。
硅整流发电机的维修
发布日期：2009-07-29
检修分解时，应首先拧下两端盖之间的螺钉，取下后端盖上的轴承防护罩，然后轻击转轴，则转子、驱动端盖成一体与定子、后端盖分离，最后再逐步分解其它零件。拆下电刷及电刷架（外装式），在前后端盖上做记号，拆下带轮，拧松前后端盖穿心螺栓，拆下前后端盖及轴承。抽出转子，取下定子总成和整流器，拆下整流器总成。对于内装电刷组件式发电机，此时拆下电刷组件。用布或棉纱蘸适量清洗剂擦洗转子绕组、定子绕组、电刷及其它机件。对于整体式发电机，先拧下“B”端子上的固定螺母并取下绝缘套管，再拧下后防尘盖上的3个带垫片的固定螺母，取下后防尘盖，然后拆下电刷组件的两个固定螺钉和调节器的3个固定螺钉，取下电刷组件和IC 调节器总成，最后拧下整流器二极管与定子绕组的引线端子的连接螺钉，取下整体式整流器总成。如果长时间没有拆卸，转子轴可能在轴承处锈蚀；这时不能用手锤硬打，可用专用工具拉器拆卸，以免打坏后端盖和震坏二极管；有的不宜使用拉器时，可根据后端盖凸缘外圆形状，车制一个凸缘盘，中间带有螺纹孔（用于旋拧丝杠），并根据后端盖凸缘上的三个螺钉孔位置，在凸缘盘上钻直径为6mm的小孔。用三个螺钉将凸缘盘固定在后端盖凸缘上，通过凸缘盘中间的螺纹孔旋拧丝杠，就可以将转子轴推压出来。硅整流发电机的维修方法如下:

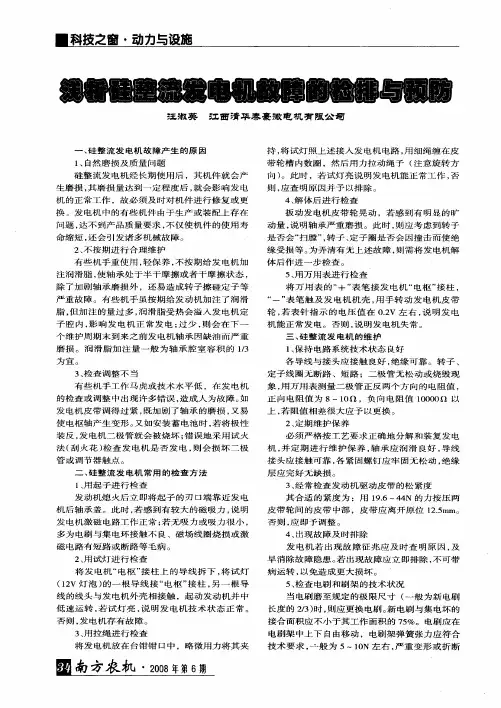

浅析硅整流发电机故障的检排与预防
