岩棉防火隔离带施工工艺

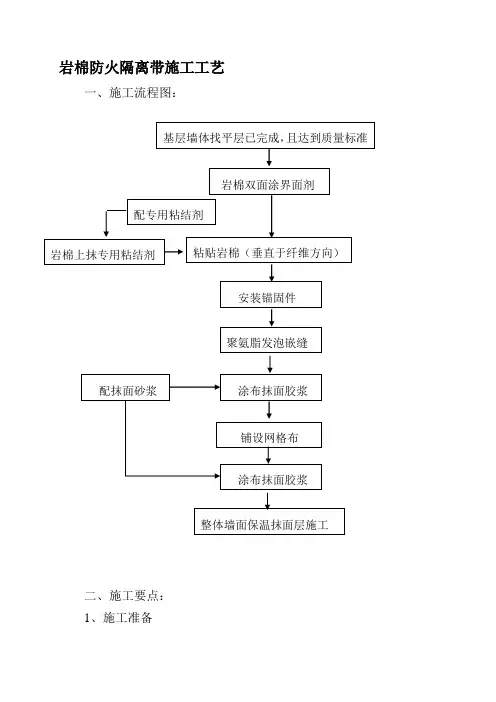

岩棉防火隔离带施工工艺岩棉防火隔离带施工工艺一、施工流程图：二、施工要点：1、施工准备1．1基层墙体找平层已完成，且达到质量标准，外墙保温板及防火隔离带及配套材料已到位。

1．2岩棉双面涂界面剂。

因岩棉具有很强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上。

2、岩棉与基层墙体的粘贴2．1拌和岩棉专用粘结剂：在干净的容器中倒入粘结砂浆25kg，边加料边搅拌。

聚合物胶浆适宜采用机械搅拌，速度为400rpm，直至稠浆状无需加水及其他添加物，一小时内用完。

2．2粘贴：岩棉防火隔离带的粘贴要与大墙面保温板粘贴按统一工序进行，即由下至上先进行外墙保温板的粘贴，粘贴高度达到防火隔离带位置时，再由墙体一端的阳角开始进行岩棉防火隔离带的粘贴。

岩棉粘贴时按垂直于岩棉纤维的方向进行粘贴。

因防火隔离带所用岩棉为摆锤法制作，平行于纤维方向的抗拉强度偏低，为≥10 kPa，但垂直于纤维方向的抗拉强度很高，为≥150 kPa，高于EPS保温板的抗拉强度，固采用垂直于岩棉纤维方向施工时，完全能够达到保温系统的抗拉要求。

严禁进行防火隔带位置预留后，再进行后塞式施工工序。

2．3岩棉粘贴采用满粘法。

采用满粘法施工时，胶粘剂的涂抹面积与聚苯板面积之比不得小于80%。

2．4胶粘剂应涂抹在岩棉上，而不是涂抹在基层上，涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。

2．5岩棉涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉对头缝应挤紧，并与整体墙面的保温板齐平，胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。

岩棉与岩棉、岩棉与整体墙面保温板的间隙不应大于2mm，板间高差不得大于1.0mm，板缝大于2mm时应用聚氨酯发泡胶现场进行填充处理。

3、锚固件的安装3．1用于固定岩棉的锚固件圆盘直径不得小于φ100mm。

岩棉防火隔离带施工工艺一、施工流程图：二、施工要点：1、施工准备1．1基层墙体找平层已完成，且达到质量标准，外墙保温板及防火隔离带及配套材料已到位。

1．2岩棉双面涂界面剂。

因岩棉具有很强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上。

2、岩棉与基层墙体的粘贴2．1拌和岩棉专用粘结剂：在干净的容器中倒入粘结砂浆25kg，边加料边搅拌。

聚合物胶浆适宜采用机械搅拌，速度为400转/分，直至稠浆状无需加水及其他添加物，一小时内用完。

2．2粘贴：，按设计分层铺设岩棉隔离带300mm，粘贴高度达到防火隔离带位置时，再由墙体一端的阳角开始进行岩棉防火隔岩棉防火隔离带的粘贴要与大墙面保温板粘贴按统一工序进行，即由下至上先进行外墙保温板的粘贴离带的粘贴。

岩棉粘贴时按垂直于岩棉纤维的方向进行粘贴。

因防火隔离带所用岩棉为摆锤法制作，平行于纤维方向的抗拉强度偏低，为≥10 kPa，但垂直于纤维方向的抗拉强度很高，为≥150 kPa，高于EPS保温板的抗拉强度，固采用垂直于岩棉纤维方向施工时，完全能够达到保温系统的抗拉要求。

严禁进行防火隔带位置预留后，再进行后塞式施工工序。

2．3岩棉粘贴采用满粘法。

采用满粘法施工时，胶粘剂的涂抹面积与聚苯板面积之比不得小于80%。

2．4胶粘剂应涂抹在岩棉上，而不是涂抹在基层上，涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。

2．5岩棉涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉对头缝应挤紧，并与整体墙面的保温板齐平，胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。

岩棉与岩棉、岩棉与整体墙面保温板的间隙不应大于2mm，板间高差不得大于1.0mm，板缝大于2mm时应用聚氨酯发泡胶现场进行填充处理。

3、锚固件的安装3．1用于固定岩棉的锚固件圆盘直径不得小于φ100mm。

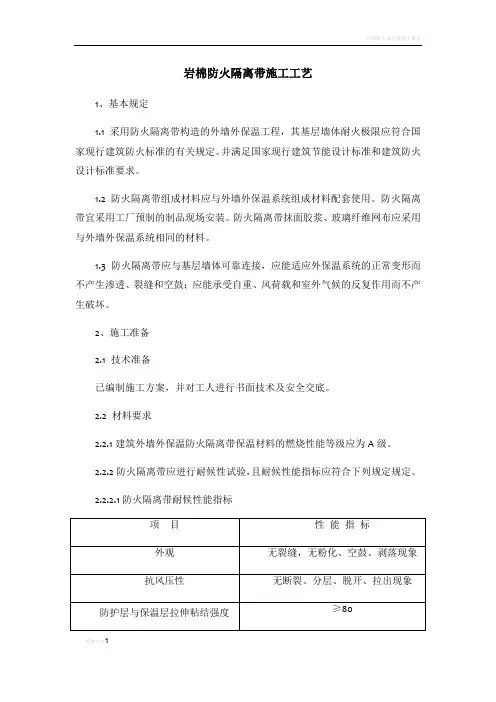

岩棉防火隔离带施工工艺1、基本规定1.1采用防火隔离带构造的外墙外保温工程，其基层墙体耐火极限应符合国家现行建筑防火标准的有关规定。

并满足国家现行建筑节能设计标准和建筑防火设计标准要求。

1.2防火隔离带组成材料应与外墙外保温系统组成材料配套使用。

防火隔离带宜采用工厂预制的制品现场安装。

防火隔离带抹面胶浆、玻璃纤维网布应采用与外墙外保温系统相同的材料。

1.3防火隔离带应与基层墙体可靠连接，应能适应外保温系统的正常变形而不产生渗透、裂缝和空鼓；应能承受自重、风荷载和室外气候的反复作用而不产生破坏。

2、施工准备2.1 技术准备已编制施工方案，并对工人进行书面技术及安全交底。

2.2 材料要求2.2.1建筑外墙外保温防火隔离带保温材料的燃烧性能等级应为A级。

2.2.2防火隔离带应进行耐候性试验，且耐候性能指标应符合下列规定规定。

2.2.2.1防火隔离带耐候性能指标2.2.3除耐候性能外，防火隔离带其他性能指标应符合规定。

2.2.3.1防火隔离带其他性能指标2.2.3.2防火隔离带保温板的主要性能指标应符合规定。

防火隔离带保温板的主要性能指标2.2.3.3胶粘剂的主要性能指标应符合下列规定。

胶粘剂的主要性能指标2.2.3.4抹面胶浆的主要性能指标应符合下列规定。

抹面胶浆的主要性能指标2.3作业要求2.3.1 墙面应用1:3水泥砂浆进行抹灰找平,墙面平整度用2m靠尺检测，其平整度≤3mm,阴、阳角方正。

局部不平整部位用1：2水泥砂浆找平。

2.3.2 基层表面应光洁、坚固、干燥、无污染或其它有害的材料，必须彻底清除基层表面的粉尘。

2.3.3 墙外的雨水管或其它预埋件、进口管线或其它预留洞口，应按设计图纸或施工验收规范要求提前施工完毕。

2.3.4 施工温度不应低于5℃，而且施工完成后，24小时内气温高于5℃。

夏季高温时，不宜在强光下施工，5级风以上或雨天禁止作业。

2.3.5 施工时应避免直接日晒和雨淋，必要时应在脚手架上搭设防晒布遮挡墙面以避免阳光的直射和雨水的冲刷。

岩棉防火隔离带施工工艺1、基本规定1.1采用防火隔离带构造的外墙外保温工程，其基层墙体耐火极限应符合国家现行建筑防火标准的有关规定。

并满足国家现行建筑节能设计标准和建筑防火设计标准要求。

1.2防火隔离带组成材料应与外墙外保温系统组成材料配套使用。

防火隔离带宜采用工厂预制的制品现场安装。

防火隔离带抹面胶浆、玻璃纤维网布应采用与外墙外保温系统相同的材料。

1.3防火隔离带应与基层墙体可靠连接，应能适应外保温系统的正常变形而不产生渗透、裂缝和空鼓；应能承受自重、风荷载和室外气候的反复作用而不产生破坏。

2、施工准备2.1 技术准备已编制施工方案，并对工人进行书面技术及安全交底。

2.2 材料要求2.2.1建筑外墙外保温防火隔离带保温材料的燃烧性能等级应为A级。

2.2.2防火隔离带应进行耐候性试验，且耐候性能指标应符合下列规定规定。

2.2.2.1防火隔离带耐候性能指标2.2.3除耐候性能外，防火隔离带其他性能指标应符合规定。

2.2.3.1防火隔离带其他性能指标2.2.3.2防火隔离带保温板的主要性能指标应符合规定。

防火隔离带保温板的主要性能指标2.2.3.3胶粘剂的主要性能指标应符合下列规定。

胶粘剂的主要性能指标2.2.3.4抹面胶浆的主要性能指标应符合下列规定。

抹面胶浆的主要性能指标2.3作业要求2.3.1 墙面应用1:3水泥砂浆进行抹灰找平,墙面平整度用2m靠尺检测，其平整度≤3mm,阴、阳角方正。

局部不平整部位用1：2水泥砂浆找平。

2.3.2 基层表面应光洁、坚固、干燥、无污染或其它有害的材料，必须彻底清除基层表面的粉尘。

2.3.3 墙外的雨水管或其它预埋件、进口管线或其它预留洞口，应按设计图纸或施工验收规范要求提前施工完毕。

2.3.4 施工温度不应低于5℃，而且施工完成后，24小时内气温高于5℃。

夏季高温时，不宜在强光下施工，5级风以上或雨天禁止作业。

2.3.5 施工时应避免直接日晒和雨淋，必要时应在脚手架上搭设防晒布遮挡墙面以避免阳光的直射和雨水的冲刷。

外墙岩棉防护隔离带施工方案全套完整(全套完整资料，可直接使用，可编辑，推荐下载）岩棉防火隔离带施工工艺一、施工流程图：二、施工要点:1、施工准备1．1基层墙体找平层已完成，且达到质量标准，外墙保温板及防火隔离带及配套材料已到位。

1．2岩棉双面涂界面剂。

因岩棉具有很强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上.2、岩棉与基层墙体的粘贴2．1拌和岩棉专用粘结剂：在干净的容器中倒入粘结砂浆25kg，边加料边搅拌。

聚合物胶浆适宜采用机械搅拌，速度为400转/分,直至稠浆状无需加水及其他添加物,一小时内用完。

2．2粘贴:，按设计分层铺设岩棉隔离带300mm，粘贴高度达到防火隔离带位置时，再由墙体一端的阳角开始进行岩棉防火隔岩棉防火隔离带的粘贴要与大墙面保温板粘贴按统一工序进行，即由下至上先进行外墙保温板的粘贴离带的粘贴。

岩棉粘贴时按垂直于岩棉纤维的方向进行粘贴。

因防火隔离带所用岩棉为摆锤法制作，平行于纤维方向的抗拉强度偏低,为≥10 kPa，但垂直于纤维方向的抗拉强度很高,为≥150 kPa,高于EPS保温板的抗拉强度,固采用垂直于岩棉纤维方向施工时，完全能够达到保温系统的抗拉要求。

严禁进行防火隔带位置预留后，再进行后塞式施工工序.2．3岩棉粘贴采用满粘法。

采用满粘法施工时,胶粘剂的涂抹面积与聚苯板面积之比不得小于80%.2．4胶粘剂应涂抹在岩棉上，而不是涂抹在基层上,涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。

2．5岩棉涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压,岩棉对头缝应挤紧,并与整体墙面的保温板齐平,胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。

岩棉与岩棉、岩棉与整体墙面保温板的间隙不应大于2mm，板间高差不得大于1.0mm，板缝大于2mm时应用聚氨酯发泡胶现场进行填充处理。

岩棉防火隔离带施工工艺一、施工流程图：二、施工要点：1、施工准备1．1基层墙体找平层已完成，且达到质量标准，外墙保温板及防火隔离带及配套材料已到位。

1．2岩棉双面涂界面剂。

因岩棉具有很强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上。

2、岩棉与基层墙体的粘贴2．1拌和岩棉专用粘结剂：在干净的容器中倒入粘结砂浆25kg，边加料边搅拌。

聚合物胶浆适宜采用机械搅拌，速度为400rpm，直至稠浆状无需加水及其他添加物，一小时内用完。

2．2粘贴：岩棉防火隔离带的粘贴要与大墙面保温板粘贴按统一工序进行，即由下至上先进行外墙保温板的粘贴，粘贴高度达到防火隔离带位置时，再由墙体一端的阳角开始进行岩棉防火隔离带的粘贴。

岩棉粘贴时按垂直于岩棉纤维的方向进行粘贴。

因防火隔离带所用岩棉为摆锤法制作，平行于纤维方向的抗拉强度偏低，为≥10 kPa，但垂直于纤维方向的抗拉强度很高，为≥150 kPa，高于EPS保温板的抗拉强度，固采用垂直于岩棉纤维方向施工时，完全能够达到保温系统的抗拉要求。

严禁进行防火隔带位置预留后，再进行后塞式施工工序。

2．3岩棉粘贴采用满粘法。

采用满粘法施工时，胶粘剂的涂抹面积与聚苯板面积之比不得小于80%。

2．4胶粘剂应涂抹在岩棉上，而不是涂抹在基层上，涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。

2．5岩棉涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉对头缝应挤紧，并与整体墙面的保温板齐平，胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。

岩棉与岩棉、岩棉与整体墙面保温板的间隙不应大于2mm，板间高差不得大于1.0mm，板缝大于2mm时应用聚氨酯发泡胶现场进行填充处理。

3、锚固件的安装3．1用于固定岩棉的锚固件圆盘直径不得小于φ100mm。

岩棉防火隔离带施工工艺1、基本规定1.1采用防火隔离带构造的外墙外保温工程，其基层墙体耐火极限应符合国家现行建筑防火标准的有关规定。

并满足国家现行建筑节能设计标准和建筑防火设计标准要求。

1.2防火隔离带组成材料应与外墙外保温系统组成材料配套使用。

防火隔离带宜采用工厂预制的制品现场安装。

防火隔离带抹面胶浆、玻璃纤维网布应采用与外墙外保温系统相同的材料。

1.3防火隔离带应与基层墙体可靠连接，应能适应外保温系统的正常变形而不产生渗透、裂缝和空鼓；应能承受自重、风荷载和室外气候的反复作用而不产生破坏。

2、施工准备2.1 技术准备已编制施工方案，并对工人进行书面技术及安全交底。

2.2 材料要求2.2.1建筑外墙外保温防火隔离带保温材料的燃烧性能等级应为A级。

2.2.2防火隔离带应进行耐候性试验，且耐候性能指标应符合下列规定规定。

2.2.2.1防火隔离带耐候性能指标2.2.3除耐候性能外，防火隔离带其他性能指标应符合规定。

2.2.3.1防火隔离带其他性能指标2.2.3.2防火隔离带保温板的主要性能指标应符合规定。

防火隔离带保温板的主要性能指标2.2.3.3胶粘剂的主要性能指标应符合下列规定。

胶粘剂的主要性能指标2.2.3.4抹面胶浆的主要性能指标应符合下列规定。

抹面胶浆的主要性能指标2.3作业要求2.3.1 墙面应用1:3水泥砂浆进行抹灰找平,墙面平整度用2m靠尺检测，其平整度≤3mm,阴、阳角方正。

局部不平整部位用1：2水泥砂浆找平。

2.3.2 基层表面应光洁、坚固、干燥、无污染或其它有害的材料，必须彻底清除基层表面的粉尘。

2.3.3 墙外的雨水管或其它预埋件、进口管线或其它预留洞口，应按设计图纸或施工验收规范要求提前施工完毕。

2.3.4 施工温度不应低于5℃，而且施工完成后，24小时内气温高于5℃。

夏季高温时，不宜在强光下施工，5级风以上或雨天禁止作业。

2.3.5 施工时应避免直接日晒和雨淋，必要时应在脚手架上搭设防晒布遮挡墙面以避免阳光的直射和雨水的冲刷。

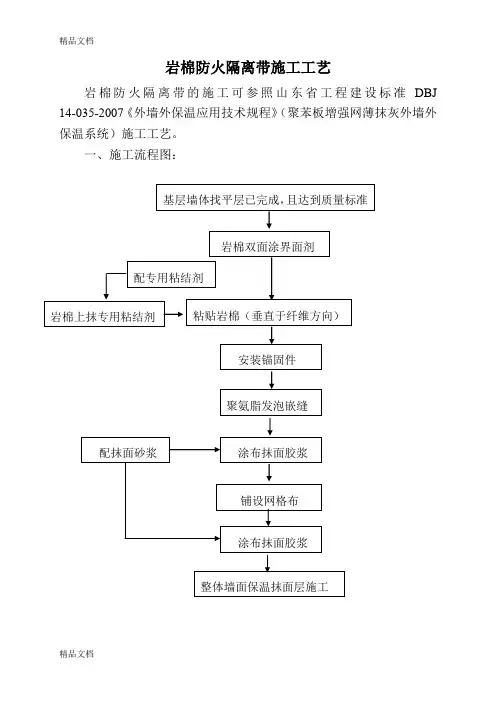

岩棉防火隔离带施工工艺岩棉防火隔离带的施工可参照山东省工程建设标准DBJ 14-035-2007《外墙外保温应用技术规程》（聚苯板增强网薄抹灰外墙外保温系统）施工工艺。

一、施工流程图：二、施工要点：1、施工准备1．1基层墙体找平层已完成，且达到质量标准，外墙保温板及防火隔离带及配套材料已到位。

1．2岩棉双面涂界面剂。

因岩棉具有很强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上。

2、岩棉与基层墙体的粘贴2．1拌和岩棉专用粘结剂：在干净的容器中倒入粘结砂浆25kg，边加料边搅拌。

聚合物胶浆适宜采用机械搅拌，速度为400rpm，直至稠浆状无需加水及其他添加物，一小时内用完。

2．2粘贴：岩棉防火隔离带的粘贴要与大墙面保温板粘贴按统一工序进行，即由下至上先进行外墙保温板的粘贴，粘贴高度达到防火隔离带位置时，再由墙体一端的阳角开始进行岩棉防火隔离带的粘贴。

岩棉粘贴时按垂直于岩棉纤维的方向进行粘贴。

因防火隔离带所用岩棉为摆锤法制作，平行于纤维方向的抗拉强度偏低，为≥10 kPa，但垂直于纤维方向的抗拉强度很高，为≥150 kPa，高于EPS保温板的抗拉强度，固采用垂直于岩棉纤维方向施工时，完全能够达到保温系统的抗拉要求。

严禁进行防火隔带位置预留后，再进行后塞式施工工序。

2．3岩棉粘贴采用满粘法。

采用满粘法施工时，胶粘剂的涂抹面积与聚苯板面积之比不得小于80%。

2．4胶粘剂应涂抹在岩棉上，而不是涂抹在基层上，涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。

2．5岩棉涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉对头缝应挤紧，并与整体墙面的保温板齐平，胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。

岩棉与岩棉、岩棉与整体墙面保温板的间隙不应大于2mm，板间高差不得大于1.0mm，板缝大于2mm时应用聚氨酯发泡胶现场进行填充处理。

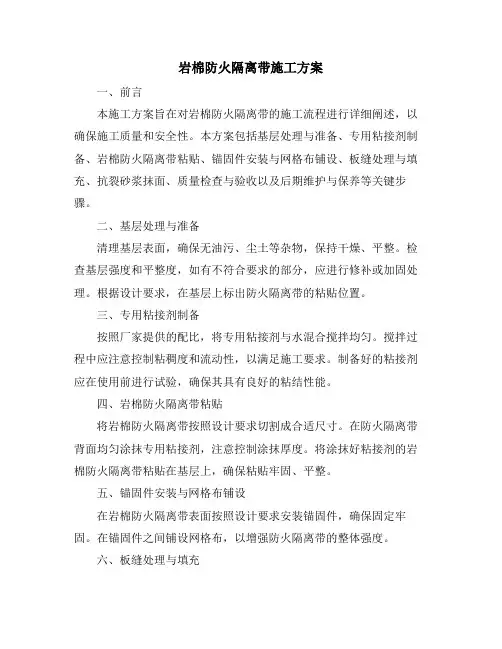

岩棉防火隔离带施工方案一、前言本施工方案旨在对岩棉防火隔离带的施工流程进行详细阐述，以确保施工质量和安全性。

本方案包括基层处理与准备、专用粘接剂制备、岩棉防火隔离带粘贴、锚固件安装与网格布铺设、板缝处理与填充、抗裂砂浆抹面、质量检查与验收以及后期维护与保养等关键步骤。

二、基层处理与准备清理基层表面，确保无油污、尘土等杂物，保持干燥、平整。

检查基层强度和平整度，如有不符合要求的部分，应进行修补或加固处理。

根据设计要求，在基层上标出防火隔离带的粘贴位置。

三、专用粘接剂制备按照厂家提供的配比，将专用粘接剂与水混合搅拌均匀。

搅拌过程中应注意控制粘稠度和流动性，以满足施工要求。

制备好的粘接剂应在使用前进行试验，确保其具有良好的粘结性能。

四、岩棉防火隔离带粘贴将岩棉防火隔离带按照设计要求切割成合适尺寸。

在防火隔离带背面均匀涂抹专用粘接剂，注意控制涂抹厚度。

将涂抹好粘接剂的岩棉防火隔离带粘贴在基层上，确保粘贴牢固、平整。

五、锚固件安装与网格布铺设在岩棉防火隔离带表面按照设计要求安装锚固件，确保固定牢固。

在锚固件之间铺设网格布，以增强防火隔离带的整体强度。

六、板缝处理与填充对岩棉防火隔离带之间的板缝进行处理，确保平整、无空隙。

使用专用填缝材料对板缝进行填充，确保填充密实、无遗漏。

七、抗裂砂浆抹面在岩棉防火隔离带及网格布表面均匀涂抹抗裂砂浆。

涂抹过程中应注意控制砂浆厚度和均匀性，避免出现厚薄不均现象。

砂浆抹面完成后，应及时进行养护，防止干裂、脱落等问题。

八、质量检查与验收施工过程中，应对每一道工序进行质量检查，确保符合设计要求和施工规范。

施工完成后，组织相关部门进行验收，检查防火隔离带的施工质量、尺寸精度和粘结强度等指标。

验收合格后方可进行后续施工或投入使用。

九、后期维护与保养定期对岩棉防火隔离带进行检查，如发现损坏或老化现象应及时进行修补或更换。

定期对锚固件和网格布进行检查，确保其固定牢固、无松动现象。

定期对防火隔离带进行清洁，避免油污、尘土等杂物影响其防火性能。

岩棉防火隔离带施工工艺一、施工流程图：二、施工要点：1、施工准备1．1基层墙体找平层已完成，且达到质量标准，外墙保温板及防火隔离带及配套材料已到位。

1．2岩棉双面涂界面剂。

因岩棉具有很强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上。

2、岩棉与基层墙体的粘贴2．1拌和岩棉专用粘结剂：在干净的容器中倒入粘结砂浆25kg，边加料边搅拌。

聚合物胶浆适宜采用机械搅拌，速度为400转/分，直至稠浆状无需加水及其他添加物，一小时内用完。

2．2粘贴：，按设计分层铺设岩棉隔离带300mm，粘贴高度达到防火隔离带位置时，再由墙体一端的阳角开始进行岩棉防火隔岩棉防火隔离带的粘贴要与大墙面保温板粘贴按统一工序进行，即由下至上先进行外墙保温板的粘贴离带的粘贴。

岩棉粘贴时按垂直于岩棉纤维的方向进行粘贴。

因防火隔离带所用岩棉为摆锤法制作，平行于纤维方向的抗拉强度偏低，为≥10 kPa，但垂直于纤维方向的抗拉强度很高，为≥150 kPa，高于EPS保温板的抗拉强度，固采用垂直于岩棉纤维方向施工时，完全能够达到保温系统的抗拉要求。

严禁进行防火隔带位置预留后，再进行后塞式施工工序。

2．3岩棉粘贴采用满粘法。

采用满粘法施工时，胶粘剂的涂抹面积与聚苯板面积之比不得小于80%。

2．4胶粘剂应涂抹在岩棉上，而不是涂抹在基层上，涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。

2．5岩棉涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉对头缝应挤紧，并与整体墙面的保温板齐平，胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。

岩棉与岩棉、岩棉与整体墙面保温板的间隙不应大于2mm，板间高差不得大于1.0mm，板缝大于2mm时应用聚氨酯发泡胶现场进行填充处理。

3、锚固件的安装3．1用于固定岩棉的锚固件圆盘直径不得小于φ100mm。
