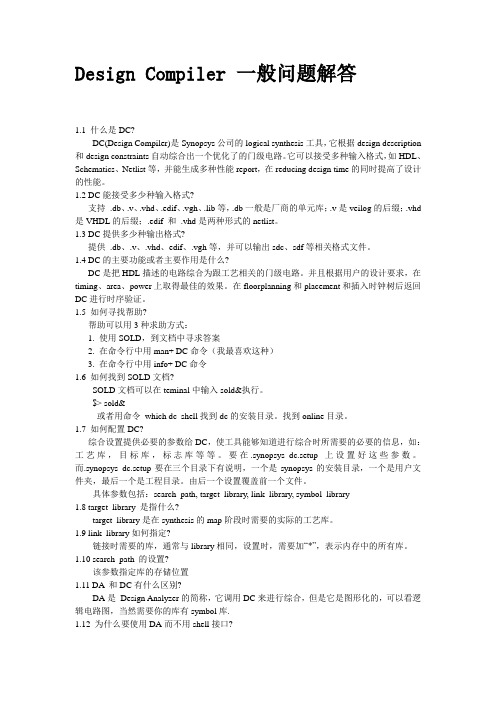

Design Compiler 一般问题解答

Design Compiler 一般问题解答1.1 什么是DC?DC(Design Compiler)是Synopsys公司的logical synthesis工具，它根据design description 和design constraints自动综合出一个优化了的门级电路。

它可以接受多种输入格式，如HDL、Schematics、Netlist等，并能生成多种性能report，在reducing design time的同时提高了设计的性能。

1.2 DC能接受多少种输入格式?支持.db、.v、.vhd、.edif、.vgh、.lib等，.db一般是厂商的单元库；.v是veilog的后缀；.vhd 是VHDL的后缀；.edif 和.vhd是两种形式的netlist。

1.3 DC提供多少种输出格式?提供.db、.v、.vhd、edif、.vgh等，并可以输出sdc、sdf等相关格式文件。

1.4 DC的主要功能或者主要作用是什么?DC是把HDL描述的电路综合为跟工艺相关的门级电路。

并且根据用户的设计要求，在timing、area、power上取得最佳的效果。

在floorplanning和placement和插入时钟树后返回DC进行时序验证。

1.5 如何寻找帮助?帮助可以用3种求助方式：1. 使用SOLD，到文档中寻求答案2. 在命令行中用man+ DC命令（我最喜欢这种）3. 在命令行中用info+ DC命令1.6 如何找到SOLD文档?SOLD文档可以在teminal中输入sold&执行。

$> sold&或者用命令which dc_shell找到dc的安装目录。

找到online目录。

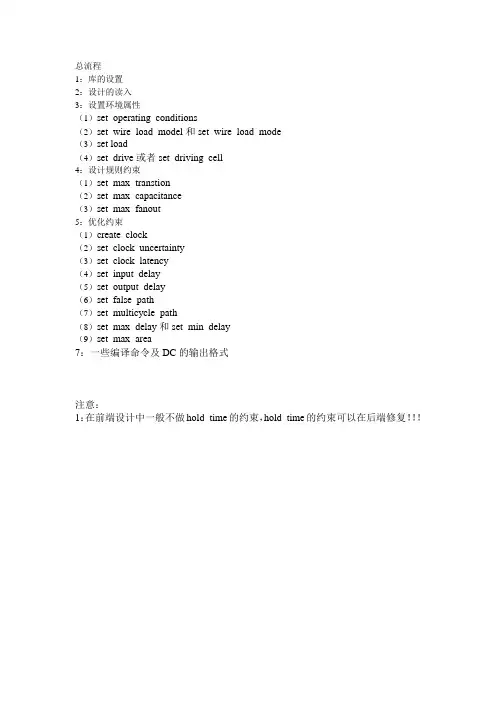

1.7 如何配置DC?综合设置提供必要的参数给DC，使工具能够知道进行综合时所需要的必要的信息，如：工艺库，目标库，标志库等等。

要在.synopsys_dc.setup上设置好这些参数。

而.synopsys_dc.setup要在三个目录下有说明，一个是synopsys的安装目录，一个是用户文件夹，最后一个是工程目录。

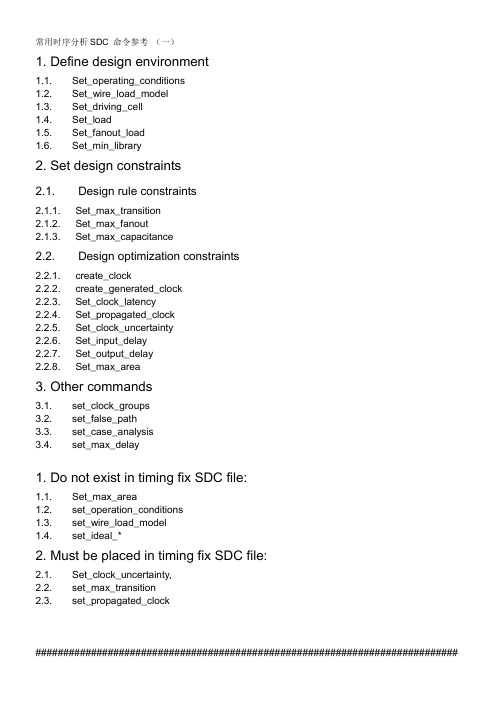

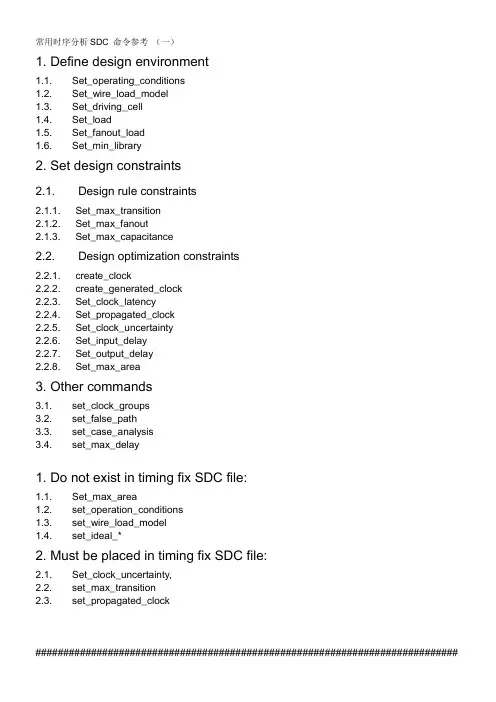

常用时序分析SDC 命令参考

常用时序分析SDC命令参考（一）
1. Define design environment
1.1. Set_operating_conditions
1.2. Set_wire_load_model
1.3. Set_driving_cell
1.4. Set_load
1.5. Set_fanout_load
1.1. Set_max_area
1.2. set_operation_conditions
1.3. set_wire_load_model
1.4. set_ideal_*
2. Must be placed in timing fixSDCfile:
2.1. Set_clock_uncertainty,
1.6. Set_min_library
2. Set design constraints
2.1. Design rule constraints
2.1.1. Set_max_transition
2.1.2. Set_max_fanout
2.1.3. Set_max_capacitance
2.2. Design optimization constraints
[-min_phys min_proc]
[-max_phys max_proc]
[-library lib]
[-object_list objects]
[condition]
数据类型：
min_condition列表
max_conditon列表
objects列表
condition列表
参数：
-analysis_type bc_wc | on_chip_variation

vivado逻辑级数命令

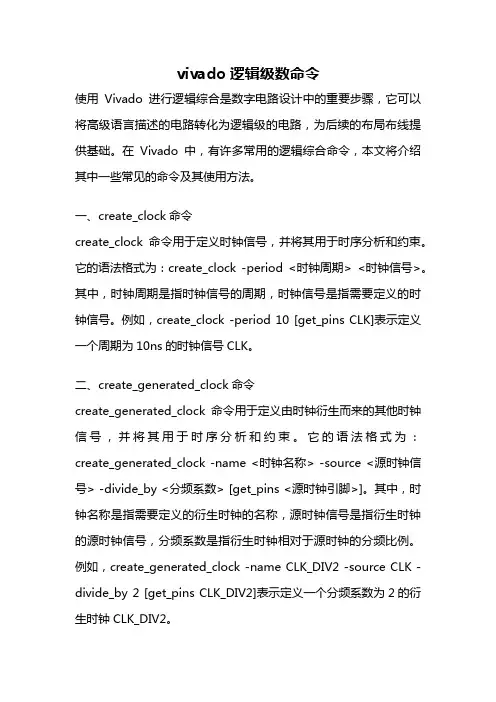

vivado逻辑级数命令使用Vivado进行逻辑综合是数字电路设计中的重要步骤，它可以将高级语言描述的电路转化为逻辑级的电路，为后续的布局布线提供基础。

在Vivado中，有许多常用的逻辑综合命令，本文将介绍其中一些常见的命令及其使用方法。

一、create_clock命令create_clock命令用于定义时钟信号，并将其用于时序分析和约束。

它的语法格式为：create_clock -period <时钟周期> <时钟信号>。

其中，时钟周期是指时钟信号的周期，时钟信号是指需要定义的时钟信号。

例如，create_clock -period 10 [get_pins CLK]表示定义一个周期为10ns的时钟信号CLK。

二、create_generated_clock命令create_generated_clock命令用于定义由时钟衍生而来的其他时钟信号，并将其用于时序分析和约束。

它的语法格式为：create_generated_clock -name <时钟名称> -source <源时钟信号> -divide_by <分频系数> [get_pins <源时钟引脚>]。

其中，时钟名称是指需要定义的衍生时钟的名称，源时钟信号是指衍生时钟的源时钟信号，分频系数是指衍生时钟相对于源时钟的分频比例。

例如，create_generated_clock -name CLK_DIV2 -source CLK -divide_by 2 [get_pins CLK_DIV2]表示定义一个分频系数为2的衍生时钟CLK_DIV2。

三、set_input_delay和set_output_delay命令set_input_delay和set_output_delay命令用于设置输入和输出的最大延迟。

它们的语法格式分别为：set_input_delay <延迟时间> -clock <时钟信号> [get_ports <输入端口>]和set_output_delay <延迟时间> -clock <时钟信号> [get_ports <输出端口>]。

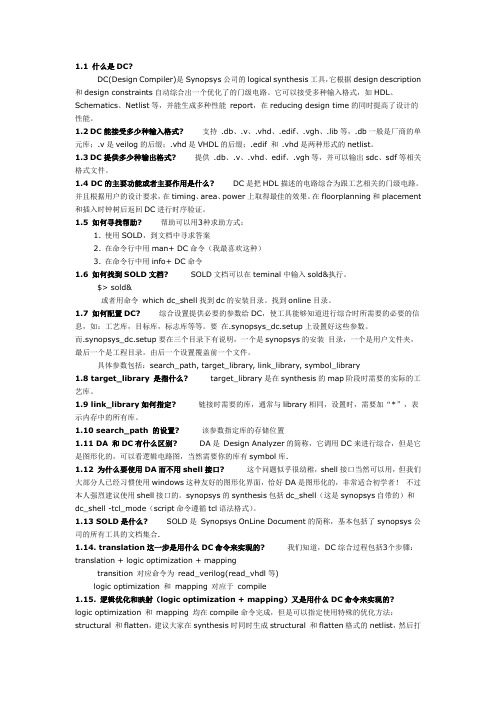

DC基本知识问答

1.1 什么是DC?DC(Design Compiler)是Synopsys公司的logical synthesis工具，它根据design description 和design constraints自动综合出一个优化了的门级电路。

它可以接受多种输入格式，如HDL、Schematics、Netlist等，并能生成多种性能report，在reducing design time的同时提高了设计的性能。

1.2 DC能接受多少种输入格式?支持 .db、.v、.vhd、.edif、.vgh、.lib等，.db一般是厂商的单元库；.v是veilog的后缀；.vhd是VHDL的后缀；.edif 和 .vhd是两种形式的netlist。

1.3 DC提供多少种输出格式?提供 .db、.v、.vhd、edif、.vgh等，并可以输出sdc、sdf等相关格式文件。

1.4 DC的主要功能或者主要作用是什么?DC是把HDL描述的电路综合为跟工艺相关的门级电路。

并且根据用户的设计要求，在timing、area、power上取得最佳的效果。

在floorplanning和placement 和插入时钟树后返回DC进行时序验证。

$> sold&或者用命令which dc_shell找到dc的安装目录。

找到online目录。

1.7 如何配置DC?综合设置提供必要的参数给DC，使工具能够知道进行综合时所需要的必要的信息，如：工艺库，目标库，标志库等等。

要在.synopsys_dc.setup上设置好这些参数。

而.synopsys_dc.setup要在三个目录下有说明，一个是synopsys的安装目录，一个是用户文件夹，最后一个是工程目录。

常用时序分析SDC命令参考

常用时序分析SDC命令参考时序分析（Static Timing Analysis，STA）是对数字电路中的信号到达时间进行分析和优化的一种方法。

时序分析的结果可以用于确定电路的最大工作频率、检测设计中的潜在故障、优化电路性能等。

SDC（Synopsys Design Constraints）是一种用于描述和控制时序分析过程的命令语言。

下面是一些常用的SDC命令参考。

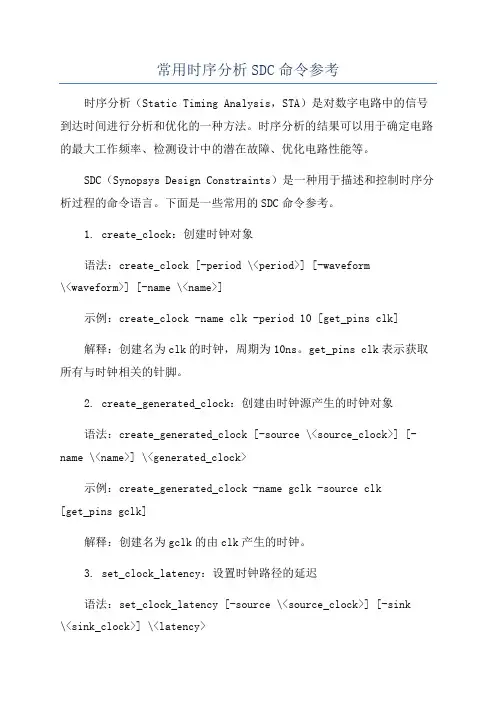

1. create_clock：创建时钟对象语法：create_clock [-period \<period>] [-waveform\<waveform>] [-name \<name>]示例：create_clock -name clk -period 10 [get_pins clk]解释：创建名为clk的时钟，周期为10ns。

get_pins clk表示获取所有与时钟相关的针脚。

2. create_generated_clock：创建由时钟源产生的时钟对象语法：create_generated_clock [-source \<source_clock>] [-name \<name>] \<generated_clock>示例：create_generated_clock -name gclk -source clk[get_pins gclk]解释：创建名为gclk的由clk产生的时钟。

3. set_clock_latency：设置时钟路径的延迟语法：set_clock_latency [-source \<source_clock>] [-sink\<sink_clock>] \<latency>示例：set_clock_latency -source clk -sink gclk 2解释：设置从clk到gclk的时钟路径延迟为2单位。

DC概论2

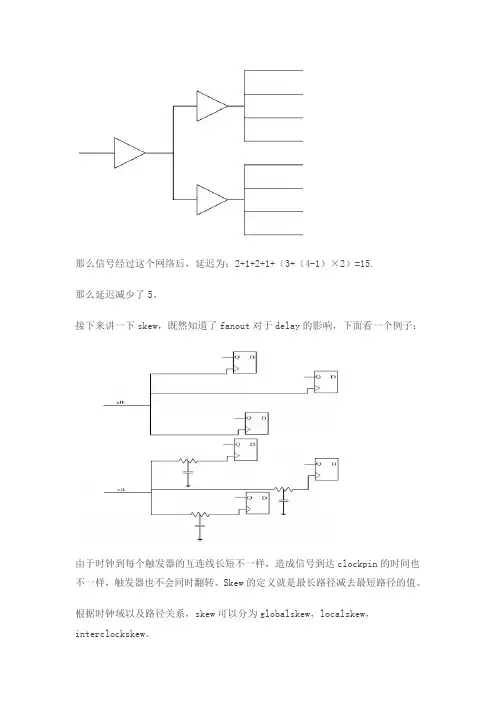

那么信号经过这个网络后，延迟为：2+1+2+1+（3+（4-1）×2）=15.那么延迟减少了5。

接下来讲一下skew，既然知道了fanout对于delay的影响，下面看一个例子：由于时钟到每个触发器的互连线长短不一样，造成信号到达clockpin的时间也不一样，触发器也不会同时翻转。

Skew的定义就是最长路径减去最短路径的值。

根据时钟域以及路径关系，skew可以分为globalskew，localskew，interclockskew。

Globalskew是指，同一时钟域，任意路径的最大skew。

Localskew是指，同一时钟域，任意2个有逻辑关联关系的路径最大skew。

interClockskew是指，不同时钟域之间路径的最大skew另外还有一个usefulskew。

本来打算在setuptime和holdtime中讲解。

这里先大概说下如下图：时钟周期为10ns，各时钟路径延迟如下：可以看到有一条路径的slack 为-1，说明这条路径违规。

可以看到与这条路径相关的skew是T3-T2=-1ns。

下面我们利用usefulskew向前面一个slack比较充裕的路径（slack=2ns）借点time，来修正现在这条路径。

如下图：经过usefulskew，修正了原来的violator。

这就是usefulskew的作用，可以向前，或者向后接time来修正violator忽然想起来这三个概念的时候有点模糊，所以重新看了下，下面总结如下：传输时间(propagationtime):输入信号幅度在50%到输出信号幅度达到50%的时间间隔叫做传输时间，有高/低和低/高两种传输时间。

转换时间(transitiontime):输出信号幅度由10%达到90%的时间间隔，有高/低和低/高两种转换时间。

延迟时间(delaytime):输入信号在幅度为10%和输出信号达到10%的瞬间之间的时间间隔叫做延迟时间，分为高/低延迟时间和低/高延迟时间(高/低和低/高输出波形的变化过程)。

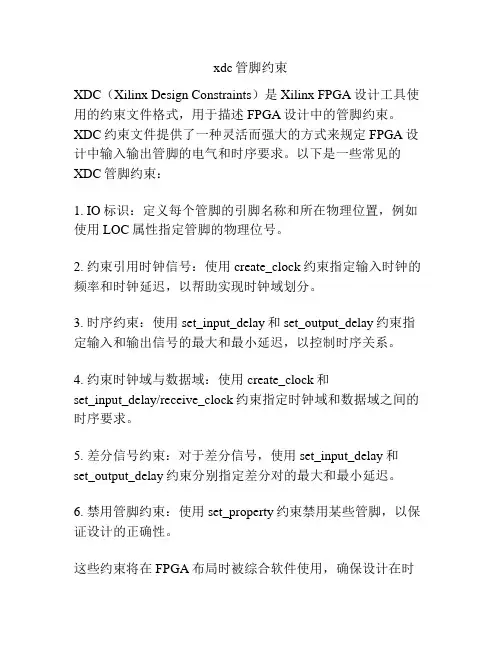

xdc管脚约束

xdc管脚约束
XDC（Xilinx Design Constraints）是Xilinx FPGA设计工具使用的约束文件格式，用于描述FPGA设计中的管脚约束。

XDC约束文件提供了一种灵活而强大的方式来规定FPGA设计中输入输出管脚的电气和时序要求。

以下是一些常见的XDC管脚约束：
1. IO标识：定义每个管脚的引脚名称和所在物理位置，例如使用LOC属性指定管脚的物理位号。

2. 约束引用时钟信号：使用create_clock约束指定输入时钟的频率和时钟延迟，以帮助实现时钟域划分。

3. 时序约束：使用set_input_delay和set_output_delay约束指定输入和输出信号的最大和最小延迟，以控制时序关系。

4. 约束时钟域与数据域：使用create_clock和
set_input_delay/receive_clock约束指定时钟域和数据域之间的时序要求。

5. 差分信号约束：对于差分信号，使用set_input_delay和
set_output_delay约束分别指定差分对的最大和最小延迟。

6. 禁用管脚约束：使用set_property约束禁用某些管脚，以保证设计的正确性。

这些约束将在FPGA布局时被综合软件使用，确保设计在时
序和电气上达到所需的目标。

在设计中正确使用XDC约束可以提高设计的性能和可靠性。

常用synopsys _dc命令详解

1.34 为什么要设置工作环境变量? 由于我们要做的是一颗要在实际环境中正常工作的芯片，而在不同的温度和环境下的电
路的性能有很大影响，因此为了近可能地模拟芯片工作，设置合适的工作环境信息是非常必要的。
1.35 read 和 analyze + ealborate 做了哪些工作? 语法检查，建立 GETECH 库。值得注意的是，read 命令不自动执行 link 操作。
子设计的例化，reference 是多个子设计例化的通称，port 是 design 的输入输出，pin 是 cell 的输入输出。
1.20 什么叫 start point 和 end point?
这两个概念是 DC 中 path 概念的起始点和终点。起始点可以是 input 和 FF 的 clk 终点可以是 FF 的 data 和 output。
1.39 如何检查 script 文件中有何错误呢? dc_shell -tcl -f
1.40 如果在 dc_shell 启动后, 想修改库,怎么办? 暂时没有答案
1.41 如何在 dc_shell 环境下执行 UNIX 命令?
1.42 优化分为几个层次？一个是基于 HDL 的结构优化转化为 GETCH 结构；基于 GTECH 的逻辑优化，包括架构
2.8 如何约束时钟的 skew？使用 set_clock_uncertainty 约束时钟网络的 skew
2.9 如何约束时钟的 latency？使用 set_clock_latency -option ，option is source or network，the default is network。
于不同时序约束要求；也可以用 dont_touch 命令，先对多个引用的设计进行编译之后，设置为 dont_touch，适用于基本相同的环境要求；还有一种就是把两个引用进行 flatten，之后进行综合。

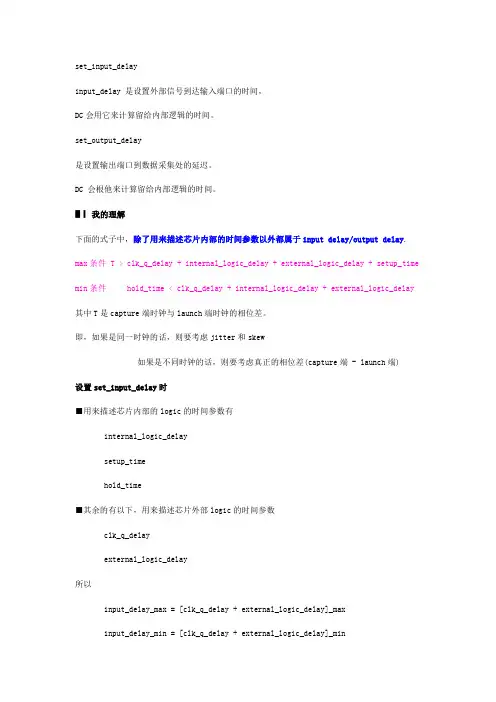

[sdc] set_output_delay

set_input_delayinput_delay 是设置外部信号到达输入端口的时间，DC会用它来计算留给内部逻辑的时间。

set_output_delay是设置输出端口到数据采集处的延迟。

DC 会根他来计算留给内部逻辑的时间。

▋▎我的理解下面的式子中，除了用来描述芯片内部的时间参数以外都属于input delay/output delay. max条件 T > clk_q_delay + internal_logic_delay + external_logic_delay + setup_time min条件 hold_time < clk_q_delay + internal_logic_delay + external_logic_delay其中T是capture端时钟与launch端时钟的相位差。

即，如果是同一时钟的话，则要考虑jitter和skew如果是不同时钟的话，则要考虑真正的相位差(capture端 - launch端)设置set_input_delay时■用来描述芯片内部的logic的时间参数有internal_logic_delaysetup_timehold_time■其余的有以下，用来描述芯片外部logic的时间参数clk_q_delayexternal_logic_delay所以input_delay_max = [clk_q_delay + external_logic_delay]_maxinput_delay_min = [clk_q_delay + external_logic_delay]_min约束可以写成set_input_delay -max [clk_q_delay + external_logic_delay]_max -clock Clk DINset_input_delay -min [clk_q_delay + external_logic_delay]_min -clock Clk DIN设置set_output_delay时■用来描述芯片内部的logic的时间参数有clk_q_delayinternal_logic_delay■其余的有以下，用来描述芯片外部logic的时间参数external_logic_delaysetup_timehold_time所以output_delay_max = external_logic_delay_max + setup_timeoutput_delay_min = external_logic_delay_min - hold_time ※约束可以写成set_output_delay -max (external_logic_delay_max + setup_time) -clock Clk DOUTset_output_delay -min (external_logic_delay_min - hold_time) -clock Clk DOUT※ 是【external_logic_delay_min - hold_time】而不是【hold_time - external_logic_delay_min 】的理由min条件 hold_time < clk_q_delay + internal_logic_delay + external_logic_delay中hold_time和external_logic_delay在不等式的两边，要把它们移到不等式的同一边。

set_input_delay 之经典图解

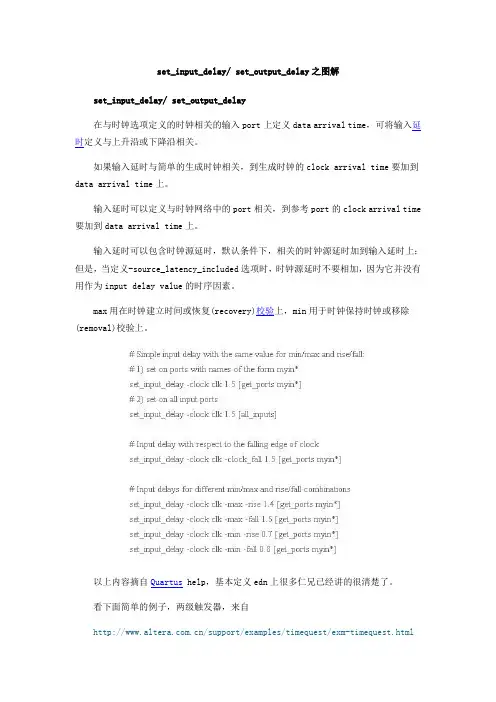

set_input_delay/ set_output_delay之图解set_input_delay/ set_output_delay在与时钟选项定义的时钟相关的输入port上定义data arrival time，可将输入延时定义与上升沿或下降沿相关。

如果输入延时与简单的生成时钟相关，到生成时钟的clock arrival time要加到data arrival time上。

输入延时可以定义与时钟网络中的port相关，到参考port的clock arrival time 要加到data arrival time上。

输入延时可以包含时钟源延时，默认条件下，相关的时钟源延时加到输入延时上；但是，当定义-source_latency_included选项时，时钟源延时不要相加，因为它并没有用作为input delay value的时序因素。

max用在时钟建立时间或恢复(recovery)校验上，min用于时钟保持时钟或移除(removal)校验上。

以上内容摘自Quartus help，基本定义edn上很多仁兄已经讲的很清楚了。

看下面简单的例子，两级触发器，来自/support/examples/timequest/exm-timequest.html设计图：点击看原图很简单的例子，仅仅加时钟周期约束的条件下，用TimeQuest分析仅会得到一路path的分析，reg1 to reg2，时序图如下：这张图已经有人做过了仔细的分析，可以清楚地看到各个参数的大小。

下面三张图是加约束后的时序分析图，所加的条件是：set_input_delay -clock { clk_in } -add_delay 1.200 [get_ports {data_in}] set_output_delay -clock { clk_in } -add_delay 2.000 [get_ports data_out] 重新运行TimeQuest，可以看到3个path分析1) data_in to reg12) reg1 to reg23) reg2 to data_out可以看到，输入路径在data arrival time上加上了input delay；输出路径在data required time上减去了output delay;分别表现为对setup和hold时间的影响。
