41-规范-弯头理论重量表

弯头理论重量表一、（口径/2）+R*1.57这是90°弯头长度。

21°就用二、（口径/2）+R*1.57/90*21就可以得到长度。

重量：（外径-壁厚）*壁厚*0.0387*R（曲率半径）/1000是90°弯头重量/90*21就是21°弯头理论重量。

一、弯头重量计算公式圆环体积=2X3.14X3.14(r^2)R，r--圆环圆半径，R--圆环回转半径中空管圆环体=2X3.14X3.14((r^2)-(r’^2))R，r’--圆环内圆半径，90，60，45度的弯头（肘管）体积分别是对应中空管圆环体积的1/4、1/6、1/8。

二、钢的密度工程上计算重量时按7.85公斤/立方分米，密度*体积=重量（质量）。

1、180°弯头按表2倍计算，45°按1/2计算；2、R1.0DN 弯头重量按表2/3计算；3、表中未列出壁厚的重量，可取与之相近的两个重量计算平均值；4、90°弯头计算公式；0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm三、以下是焊接弯头的计算公式外径-壁厚X 壁厚X0.0387X 弯曲半径÷1000, ＝90°弯头的理论重量举例：426*10 90°R＝1. 5D弯头可以看着是空心圆环体的一部分，比如：90度弯头可以看着是一个空心圆环体的四分之一。

空心圆环体体积计算公式：V=2*π*π*R*r*r,其中：π--圆周率R--圆球体平均半径r--圆环体截面半径自己动手-弯头重量计算我们设弯头度数为W，弯头曲径R0也就等于圆球体平均半径，弯头半径也就是圆环体截面半径，弯头壁厚为S,弯头密度为K，则弯头计算公式可表示为：弯头体积V=2*π*π*R0*(2*r*S-S*S)*W/360m=2*π*π*R0*(2*r*S-S*S)*W/360*KS外=4*π*π*R0*r*W/360S内=4*π*π*R0*（r-S）*W/360自己动手-弯头重量计算下面以实例来看：设90度弯头，曲径R0=600mm，半径r=213mm,壁厚=10mm,密度k=7850kg/立方米（即可看着是DN400，90度弯头）自己动手-弯头重量计算体积V=2*3.1416*3.1416*0.6*（2*0.213*0.01-0.01*0.01）*90/360=0.01232自己动手-弯头重量计算重量m=2*3.1416*3.1416*0.6*（2*0.213*0.01-0.01*0.01)*90/360*7850=96.69099自己动手-弯头重量计算S外=4*3.1416*3.1416*0.6*0.213*90/360=1.26134S内=4*3.1416*3.1416*0.6*(0.213-0.01)*90/360=1.20212自己动手-弯头重量计算用软件算就更方便了，可以算各种类型的哇。

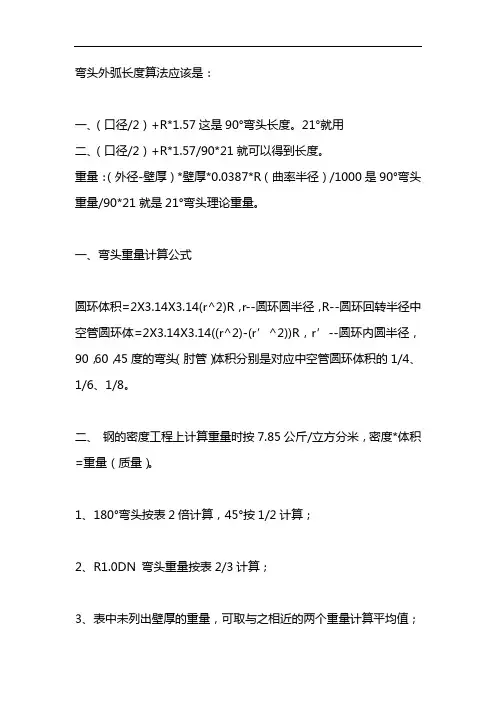

弯头外弧长度算法应该是：一、（口径/2）+R*1.57这是90°弯头长度。

21°就用二、（口径/2）+R*1.57/90*21就可以得到长度。

重量：（外径-壁厚）*壁厚*0.0387*R（曲率半径）/1000是90°弯头重量/90*21就是21°弯头理论重量。

一、弯头重量计算公式圆环体积=2X3.14X3.14(r^2)R，r--圆环圆半径，R--圆环回转半径中空管圆环体=2X3.14X3.14((r^2)-(r’^2))R，r’--圆环内圆半径，90，60，45度的弯头（肘管）体积分别是对应中空管圆环体积的1/4、1/6、1/8。

二、钢的密度工程上计算重量时按7.85公斤/立方分米，密度*体积=重量（质量）。

1、180°弯头按表2倍计算，45°按1/2计算；2、R1.0DN 弯头重量按表2/3计算；3、表中未列出壁厚的重量，可取与之相近的两个重量计算平均值；4、90°弯头计算公式；0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm三、以下是焊接弯头的计算公式外径-壁厚X 壁厚X0.0387X 弯曲半径÷1000, ＝90°弯头的理论重量举例：426*10 90°R＝1. 5D弯头是我们管道行bai业经常用到的管件，在施工、报价du都zhi 会用到弯头重量、面积的计dao算。

对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。

一、弯头理论重量的计算1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数系数：碳钢：0.02466不锈钢：0.02491合金：0.02483解释：90度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57* *公称通径*倍数/1000=90度弯头理论重量（公斤）例题：（1000-1）*1*0.02466*1.57*1000*1/1000 备注：其他角度可以除以90再乘以角度。

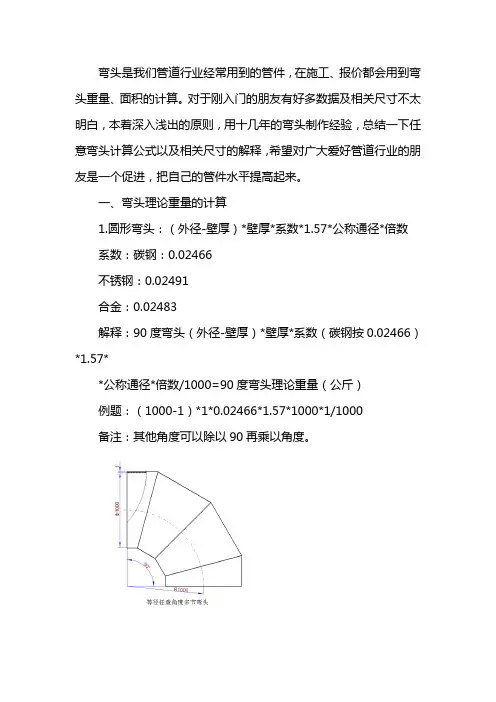

弯头是我们管道行业经常用到的管件，在施工、报价都会用到弯头重量、面积的计算。

对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。

一、弯头理论重量的计算
1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数
系数：碳钢：0.02466
不锈钢：0.02491
合金：0.02483
解释：90度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57*
*公称通径*倍数/1000=90度弯头理论重量（公斤）
例题：（1000-1）*1*0.02466*1.57*1000*1/1000
备注：其他角度可以除以90再乘以角度。

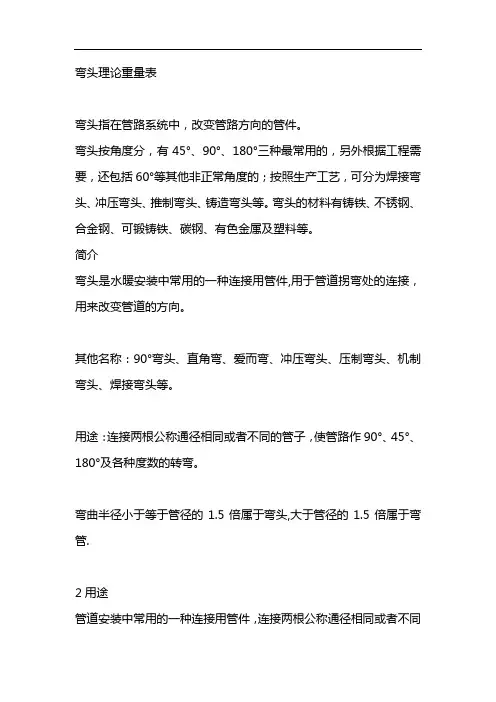

弯头理论重量表弯头指在管路系统中，改变管路方向的管件。

弯头按角度分，有45°、90°、180°三种最常用的，另外根据工程需要，还包括60°等其他非正常角度的；按照生产工艺，可分为焊接弯头、冲压弯头、推制弯头、铸造弯头等。

弯头的材料有铸铁、不锈钢、合金钢、可锻铸铁、碳钢、有色金属及塑料等。

简介弯头是水暖安装中常用的一种连接用管件,用于管道拐弯处的连接，用来改变管道的方向。

其他名称：90°弯头、直角弯、爱而弯、冲压弯头、压制弯头、机制弯头、焊接弯头等。

用途：连接两根公称通径相同或者不同的管子，使管路作90°、45°、180°及各种度数的转弯。

弯曲半径小于等于管径的1.5倍属于弯头,大于管径的1.5倍属于弯管.2用途管道安装中常用的一种连接用管件，连接两根公称通径相同或者不同的管子，使管路做一定角度转弯,公称压力为1-1.6Mpa。

3技术要求1、由于管件大多数用于焊接，为了提高焊接质量，端部都车成坡口，留一定的角度，带一定的边，这一项要求也比较严，边多厚，角度为多少和偏差范围都有规定。

表面质量和机械性能基本和管子是一样的。

为了焊接方便，管件与被连接的管子的钢种是相同的。

2、就是所有的管件都要经过表面处理，把内外表面的氧化铁皮通过喷丸处理喷掉，再涂上防腐漆。

这是为了出口需要，再者，在国内也是为了方便运输防止锈蚀氧化，都要做这方面的工作。

3、就是对包装的要求对于小管件，如出口，就需要做木箱，大约1立方米，规定这种箱子中的弯头数量大约不能超过一吨，该标准允许套装，即大套小，但总重量一般不可超过1吨。

对于大件y就要单个包装，像24″的就必须单个包装。

另外就是包装标记，标记是要注明尺寸、钢号、批号、厂家商标等。

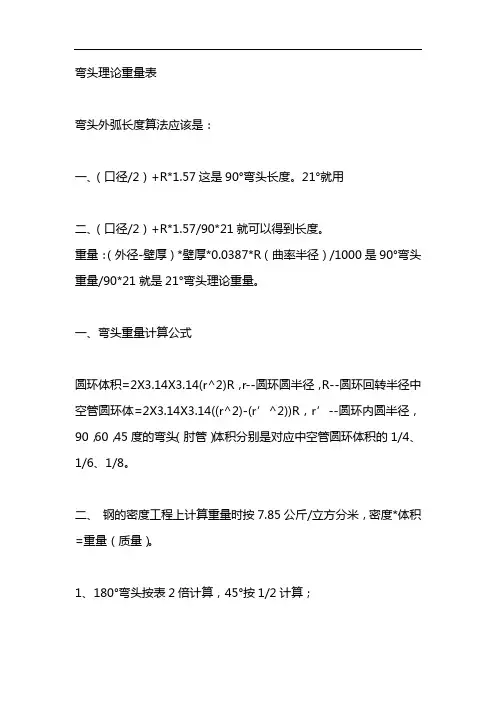

弯头理论重量表弯头外弧长度算法应该是：一、（口径/2）+R*1.57这是90°弯头长度。

21°就用二、（口径/2）+R*1.57/90*21就可以得到长度。

重量：（外径-壁厚）*壁厚*0.0387*R（曲率半径）/1000是90°弯头重量/90*21就是21°弯头理论重量。

一、弯头重量计算公式圆环体积=2X3.14X3.14(r^2)R，r--圆环圆半径，R--圆环回转半径中空管圆环体=2X3.14X3.14((r^2)-(r’^2))R，r’--圆环内圆半径，90，60，45度的弯头（肘管）体积分别是对应中空管圆环体积的1/4、1/6、1/8。

二、钢的密度工程上计算重量时按7.85公斤/立方分米，密度*体积=重量（质量）。

1、180°弯头按表2倍计算，45°按1/2计算；2、R1.0DN 弯头重量按表2/3计算；3、表中未列出壁厚的重量，可取与之相近的两个重量计算平均值；4、90°弯头计算公式；0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm三、以下是焊接弯头的计算公式外径-壁厚X 壁厚X0.0387X 弯曲半径÷1000, ＝90°弯头的理论重量举例：426*10 90°R＝1. 5D一，弯头重量计算公式圆环体积=2X3.14X3.14(r^2)Rr--圆环圆半径R--圆环回转半径中空管圆环体积=2X3.14X3.14((r^2)-(r’^2))R r’--圆环内圆半径90，60，45度的弯头（肘管）体积分别是对应中空管圆环体积的1/4、1/6、1/8。

钢的密度工程上计算重量时按7.85公斤/立方分米，密度*体积=重量（质量）。

1、180°弯头按表2倍计算，45°按1/2计算；2、R1.0DN弯头重量按表2/3计算；3、表中未列出壁厚的重量，可取与之相近的两个重量计算平均值；4、90°弯头计算公式；0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm二，以下是焊接弯头的计算公式１.外径-壁厚X壁厚X0.0387X弯曲半径÷1000, ＝９０°弯头的理论重量举例：４２６*１０９０°Ｒ＝１.５Ｄ的（４２６-１０）*１０*０.３８７*Ｒ６００÷１０００＝９６.５９Ｋg180°弯头按表2倍计算，45°按1/2计算；２..（外径-壁厚）X壁厚X０.０２４６６XＲ倍数X１.５７X公称通径＝９０°弯头的理论重量举例：举例：４２６*１０９０°Ｒ＝１.５Ｄ的（４２６-１０）*１０*０.０２４６６*１.５Ｄ*１.５７*４００＝９６.６Ｋg180°弯头按表2倍计算，45°按1/2计算。
