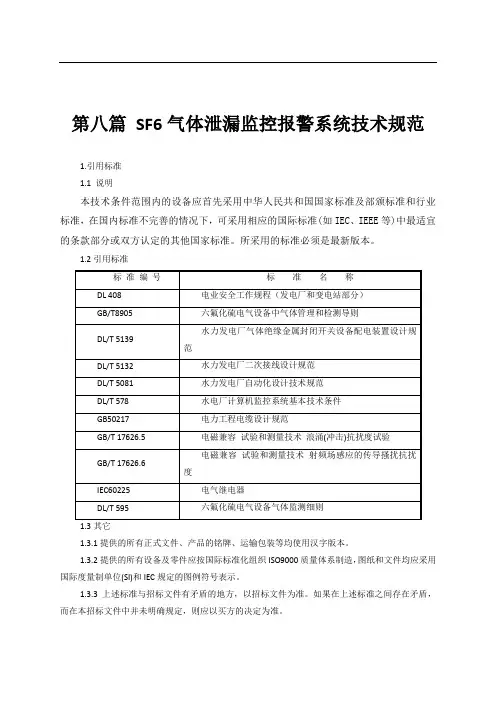

第八篇SF6气体泄漏监控报警系统技术规范1.引用标准1.1 说明本技术条件范围内的设备应首先采用中华人民共和国国家标准及部颁标准和行业标准,在国内标准不完善的情况下,可采用相应的国际标准(如IEC、IEEE等)中最适宜的条款部分或双方认定的其他国家标准。
所采用的标准必须是最新版本。
1.2引用标准1.3.1提供的所有正式文件、产品的铭牌、运输包装等均使用汉字版本。
1.3.2提供的所有设备及零件应按国际标准化组织ISO9000质量体系制造,图纸和文件均应采用国际度量制单位(SI)和IEC规定的图例符号表示。
1.3.3上述标准与招标文件有矛盾的地方,以招标文件为准。
如果在上述标准之间存在矛盾,而在本招标文件中并未明确规定,则应以买方的决定为准。
1.3.4 投标方有责任根据最终现场实际情况调整或增补必需的元器件,并完成该系统的所有功能调试、验收、投标等工作。
2.SF6-O2气体泄漏监控报警系统2.1SF6-O2气体泄漏监控报警系统的主要功能要求(1)可以对环境中SF6气体的定量检测功能。
(2)可以对环境中SF6气体浓度过高时发出超标报警功能。
(3)对环境中氧气浓度的检测功能。
(4)对环境中氧气浓度过低时发出缺氧报警的功能。
(5)对环境温湿度的检测功能。
(6)自动定时排风和泄露超标自动排风功能。
(7)强制和手动排风按键设置,风机控制功能灵活而完善。
(8)语音功能:系统可语音提示通风,并在通风结束后播报当前开关柜室内的氧气浓度和SF6气体含量,以提示工作人员是否可以安全进入室内。
(9)通信功能:系统主机配置RS485接口,与站内智能接口设备通信。
2.2SF6-O2气体泄漏监控报警系统的主要技术参数(1)探头检测精度:氧气浓度≤±1%F·S,SF6≤±20%阀值;(2)探头检测量程:氧气浓度1.0%~25.0%,SF6≥1000ppm;(3)温度显示范围:-35~+85℃;(4)湿度显示范围:10%~95%RH;(5)探头稳定性:±0.5%F·S;(6)探头重复性:±0.5%F·S;(7)氧气浓度报警点:<18%;(8)风机启动浓度点:氧气浓度≤19.6%,SF6气体浓度≥1000ppm;(9)风机非定时启动最少时间:20分钟。

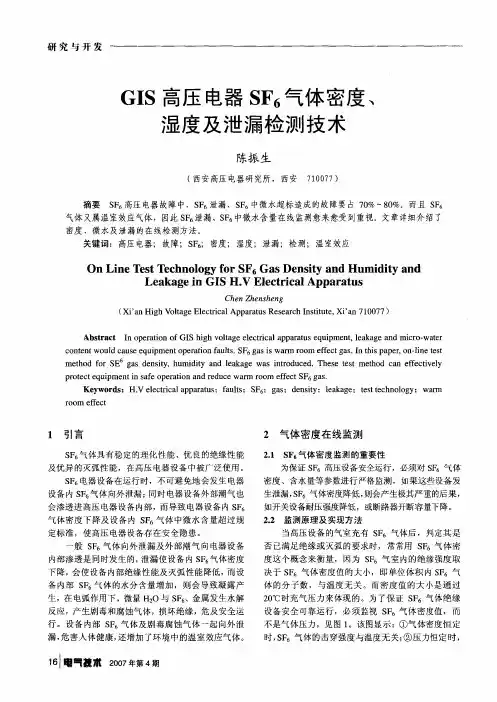

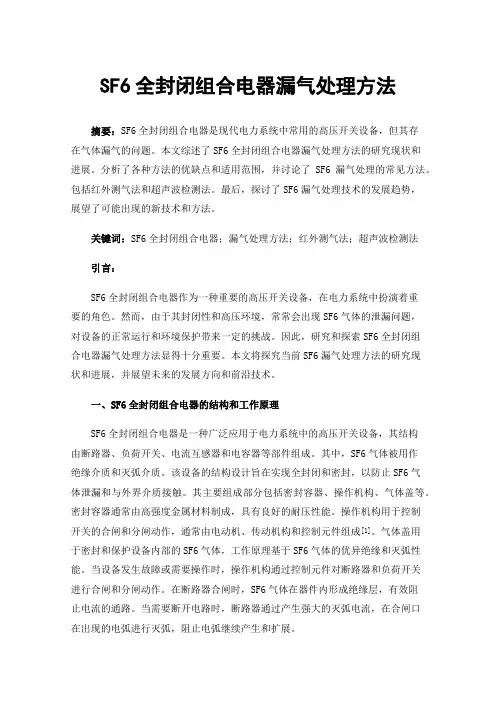

SF6全封闭组合电器漏气处理方法摘要:SF6全封闭组合电器是现代电力系统中常用的高压开关设备,但其存在气体漏气的问题。
本文综述了SF6全封闭组合电器漏气处理方法的研究现状和进展。
分析了各种方法的优缺点和适用范围,并讨论了SF6漏气处理的常见方法。
包括红外测气法和超声波检测法。
最后,探讨了SF6漏气处理技术的发展趋势,展望了可能出现的新技术和方法。
关键词:SF6全封闭组合电器;漏气处理方法;红外测气法;超声波检测法引言:SF6全封闭组合电器作为一种重要的高压开关设备,在电力系统中扮演着重要的角色。
然而,由于其封闭性和高压环境,常常会出现SF6气体的泄漏问题,对设备的正常运行和环境保护带来一定的挑战。
因此,研究和探索SF6全封闭组合电器漏气处理方法显得十分重要。
本文将探究当前SF6漏气处理方法的研究现状和进展,并展望未来的发展方向和前沿技术。
一、SF6全封闭组合电器的结构和工作原理SF6全封闭组合电器是一种广泛应用于电力系统中的高压开关设备,其结构由断路器、负荷开关、电流互感器和电容器等部件组成。
其中,SF6气体被用作绝缘介质和灭弧介质。
该设备的结构设计旨在实现全封闭和密封,以防止SF6气体泄漏和与外界介质接触。
其主要组成部分包括密封容器、操作机构、气体盖等。
密封容器通常由高强度金属材料制成,具有良好的耐压性能。
操作机构用于控制开关的合闸和分闸动作,通常由电动机、传动机构和控制元件组成[1]。
气体盖用于密封和保护设备内部的SF6气体,工作原理基于SF6气体的优异绝缘和灭弧性能。
当设备发生故障或需要操作时,操作机构通过控制元件对断路器和负荷开关进行合闸和分闸动作。
在断路器合闸时,SF6气体在器件内形成绝缘层,有效阻止电流的通路。
当需要断开电路时,断路器通过产生强大的灭弧电流,在合闸口在出现的电弧进行灭弧,阻止电弧继续产生和扩展。
二、SF6全封闭组合电器漏气处理方法(一)红外测气法红外测气法是一种常用的漏气处理方法,它利用红外光谱技术来检测SF6气体的浓度,从而确定漏气点的位置。

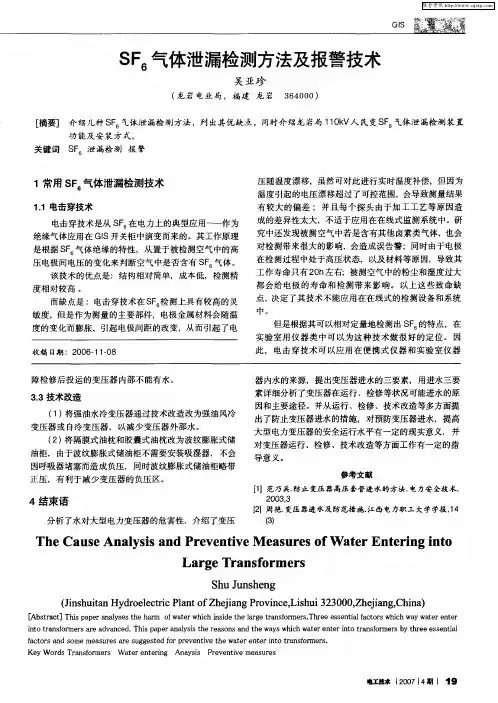

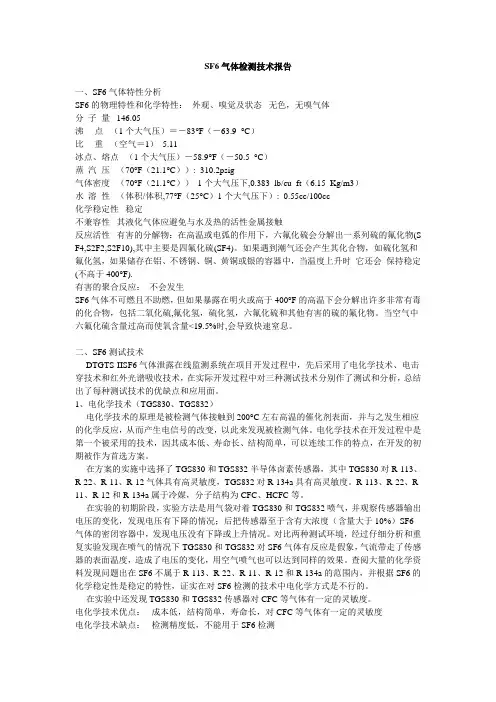

SF6气体检测技术报告一、SF6气体特性分析SF6的物理特性和化学特性:外观、嗅觉及状态无色,无嗅气体分子量146.05沸点(1个大气压)=-83°F(-63.9 °C)比重(空气=1) 5.11冰点、熔点(1个大气压)-58.9°F(-50.5 °C)蒸汽压(70°F(21.1°C)): 310.2psig气体密度(70°F(21.1°C))1个大气压下,0.383 lb/cu ft(6.15 Kg/m3)水溶性(体积/体积,77°F(25°C)1个大气压下): 0.55cc/100cc化学稳定性稳定不兼容性其液化气体应避免与水及热的活性金属接触反应活性有害的分解物:在高温或电弧的作用下,六氟化硫会分解出一系列硫的氟化物(S F4,S2F2,S2F10),其中主要是四氟化硫(SF4)。
如果遇到潮气还会产生其化合物,如硫化氢和氟化氢,如果储存在铝、不锈钢、铜、黄铜或银的容器中,当温度上升时它还会保持稳定(不高于400°F).有害的聚合反应:不会发生SF6气体不可燃且不助燃,但如果暴露在明火或高于400°F的高温下会分解出许多非常有毒的化合物,包括二氧化硫,氟化氢,硫化氢,六氟化硫和其他有害的硫的氟化物。
当空气中六氟化硫含量过高而使氧含量<19.5%时,会导致快速窒息。
二、SF6测试技术DTGTS-IISF6气体泄露在线监测系统在项目开发过程中,先后采用了电化学技术、电击穿技术和红外光谱吸收技术,在实际开发过程中对三种测试技术分别作了测试和分析,总结出了每种测试技术的优缺点和应用面。
1、电化学技术(TGS830、TGS832)电化学技术的原理是被检测气体接触到200°C左右高温的催化剂表面,并与之发生相应的化学反应,从而产生电信号的改变,以此来发现被检测气体。
电化学技术在开发过程中是第一个被采用的技术,因其成本低、寿命长、结构简单,可以连续工作的特点,在开发的初期被作为首选方案。

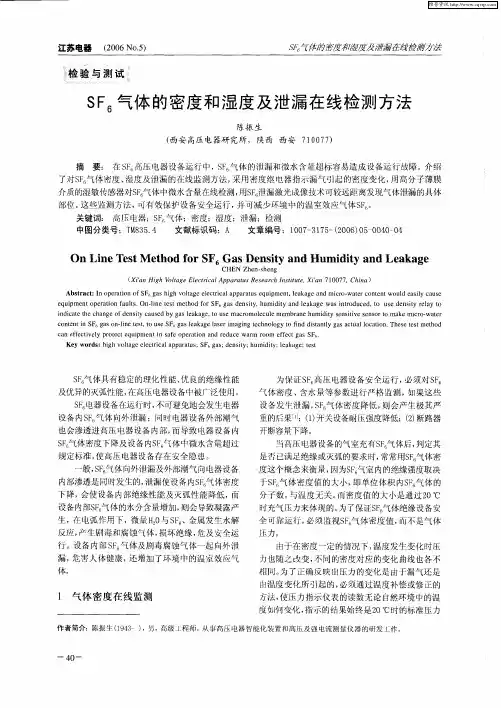

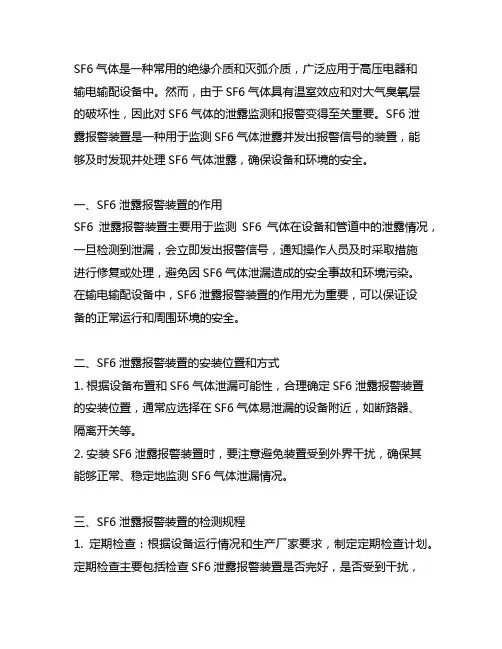

SF6气体是一种常用的绝缘介质和灭弧介质,广泛应用于高压电器和输电输配设备中。
然而,由于SF6气体具有温室效应和对大气臭氧层的破坏性,因此对SF6气体的泄露监测和报警变得至关重要。
SF6泄露报警装置是一种用于监测SF6气体泄露并发出报警信号的装置,能够及时发现并处理SF6气体泄露,确保设备和环境的安全。
一、SF6泄露报警装置的作用SF6泄露报警装置主要用于监测SF6气体在设备和管道中的泄露情况,一旦检测到泄漏,会立即发出报警信号,通知操作人员及时采取措施进行修复或处理,避免因SF6气体泄漏造成的安全事故和环境污染。
在输电输配设备中,SF6泄露报警装置的作用尤为重要,可以保证设备的正常运行和周围环境的安全。
二、SF6泄露报警装置的安装位置和方式1. 根据设备布置和SF6气体泄漏可能性,合理确定SF6泄露报警装置的安装位置,通常应选择在SF6气体易泄漏的设备附近,如断路器、隔离开关等。
2. 安装SF6泄露报警装置时,要注意避免装置受到外界干扰,确保其能够正常、稳定地监测SF6气体泄漏情况。
三、SF6泄露报警装置的检测规程1. 定期检查:根据设备运行情况和生产厂家要求,制定定期检查计划。
定期检查主要包括检查SF6泄露报警装置是否完好,是否受到干扰,电源是否正常等。
2. 定期校准:SF6泄露报警装置需要定期校准,以确保其监测精度和稳定性。
校准应由具有资质和经验的专业技术人员进行。
3. 定期维护:对SF6泄露报警装置进行定期维护,包括清洁、防护、系统检测等,确保其正常工作。
4. 事件记录:SF6泄露报警装置应具有事件记录功能,记录每次发生的泄漏事件,包括泄漏时间、泄漏位置、泄漏量等信息,以便后续分析和处理。
5. 故障处理:对于SF6泄露报警装置的故障,应及时处理,维修并记录故障处理过程和结果。
四、SF6泄露报警装置的维护与保养1. 清洁:定期清洁SF6泄露报警装置的外壳和传感器,以保持其灵敏度和反应速度。

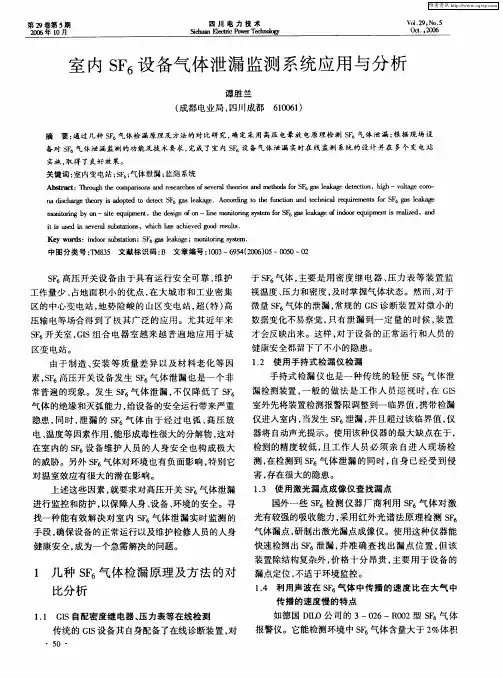

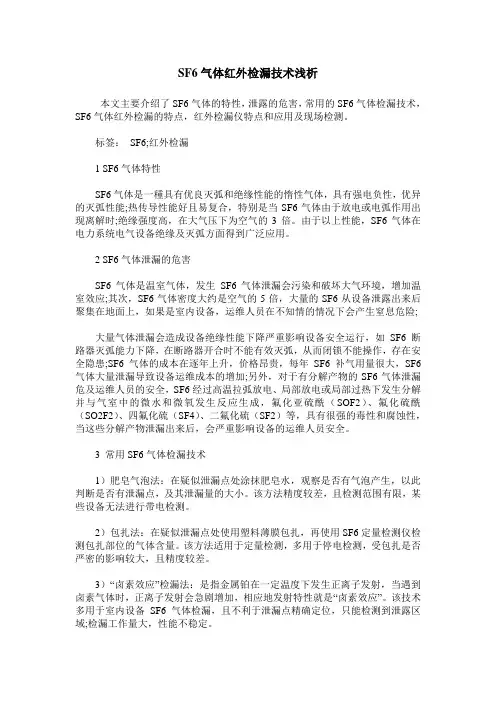

SF6气体红外检漏技术浅析本文主要介绍了SF6气体的特性,泄露的危害,常用的SF6气体检漏技术,SF6气体红外检漏的特点,红外检漏仪特点和应用及现场检测。
标签:SF6;红外检漏1 SF6气体特性SF6气体是一種具有优良灭弧和绝缘性能的惰性气体,具有强电负性,优异的灭弧性能;热传导性能好且易复合,特别是当SF6气体由于放电或电弧作用出现离解时;绝缘强度高,在大气压下为空气的3倍。
由于以上性能,SF6气体在电力系统电气设备绝缘及灭弧方面得到广泛应用。
2 SF6气体泄漏的危害SF6气体是温室气体,发生SF6气体泄漏会污染和破坏大气环境,增加温室效应;其次,SF6气体密度大约是空气的5倍,大量的SF6从设备泄露出来后聚集在地面上,如果是室内设备,运维人员在不知情的情况下会产生窒息危险;大量气体泄漏会造成设备绝缘性能下降严重影响设备安全运行,如SF6断路器灭弧能力下降,在断路器开合时不能有效灭弧,从而闭锁不能操作,存在安全隐患;SF6气体的成本在逐年上升,价格昂贵,每年SF6补气用量很大,SF6气体大量泄漏导致设备运维成本的增加;另外,对于有分解产物的SF6气体泄漏危及运维人员的安全,SF6经过高温拉弧放电、局部放电或局部过热下发生分解并与气室中的微水和微氧发生反应生成,氟化亚硫酰(SOF2)、氟化硫酰(SO2F2)、四氟化硫(SF4)、二氟化硫(SF2)等,具有很强的毒性和腐蚀性,当这些分解产物泄漏出来后,会严重影响设备的运维人员安全。
3 常用SF6气体检漏技术1)肥皂气泡法:在疑似泄漏点处涂抹肥皂水,观察是否有气泡产生,以此判断是否有泄漏点,及其泄漏量的大小。
该方法精度较差,且检测范围有限,某些设备无法进行带电检测。
2)包扎法:在疑似泄漏点处使用塑料薄膜包扎,再使用SF6定量检测仪检测包扎部位的气体含量。
该方法适用于定量检测,多用于停电检测,受包扎是否严密的影响较大,且精度较差。
3)“卤素效应”检漏法:是指金属铂在一定温度下发生正离子发射,当遇到卤素气体时,正离子发射会急剧增加,相应地发射特性就是“卤素效应”。

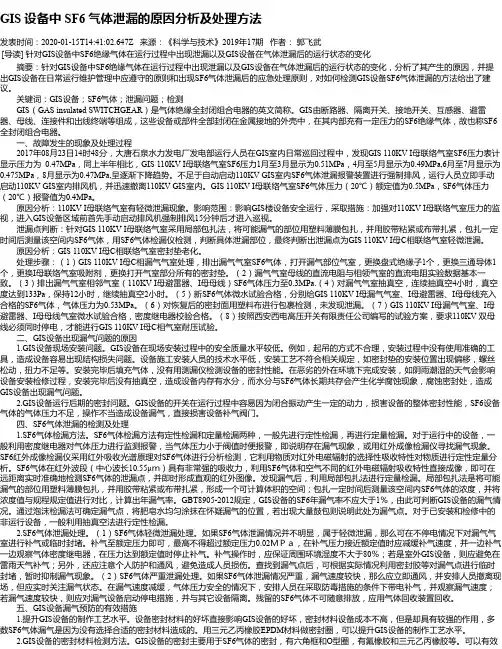

GIS 设备中 SF6 气体泄漏的原因分析及处理方法发表时间:2020-01-15T14:41:02.647Z 来源:《科学与技术》2019年17期作者:郭飞武[导读] 针对GIS设备中SF6绝缘气体在运行过程中出现泄漏以及GIS设备在气体泄漏后的运行状态的变化摘要:针对GIS设备中SF6绝缘气体在运行过程中出现泄漏以及GIS设备在气体泄漏后的运行状态的变化,分析了其产生的原因,并提出GIS设备在日常运行维护管理中应遵守的原则和出现SF6气体泄漏后的应急处理原则,对如何检测GIS设备SF6气体泄漏的方法给出了建议。
关键词:GIS设备;SF6气体;泄漏问题;检测GIS(GAS insulated SWITCHGEAR)是气体绝缘全封闭组合电器的英文简称。
GIS由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等组成,这些设备或部件全部封闭在金属接地的外壳中,在其内部充有一定压力的SF6绝缘气体,故也称SF6全封闭组合电器。
一、故障发生的现象及处理过程2017年08月23日14时48分,大唐石泉水力发电厂发电部运行人员在GIS室内日常巡回过程中,发现GIS 110KV I母联络气室SF6压力表计显示压力为 0.47MPa,同上半年相比,GIS 110KV I母联络气室SF6压力1月至3月显示为0.51MPa,4月至5月显示为0.49MPa,6月至7月显示为0.475MPa,8月显示为0.47MPa,呈逐渐下降趋势。
不足于自动启动110KV GIS室内SF6气体泄漏报警装置进行强制排风,运行人员立即手动启动110KV GIS室内排风机,并迅速撤离110KV GIS室内。
GIS 110KV I母联络气室SF6气体压力(20℃)额定值为0.5MPa,SF6气体压力(20℃)报警值为0.4MPa。
原因分析:110KV I母联络气室有轻微泄漏现象。
影响范围:影响GIS楼设备安全运行,采取措施:加强对110KV I母联络气室压力的监视,进入GIS设备区域前首先手动启动排风机强制排风15分钟后才进入巡视。
六氟化硫在线监测标准六氟化硫(SF6)是一种常见的工业气体,广泛应用于电力系统、变电站、高压开关设备、变压器和其他电气设备中。
然而,SF6气体具有较高的温室效应和对大气臭氧层的破坏性,因此对其在线监测标准的制定和执行具有重要意义。
一、监测目的。
SF6气体的在线监测旨在及时掌握设备内气体浓度,预防泄漏事故的发生,减少对环境的影响。
同时,通过监测数据的收集和分析,可以为设备的维护和管理提供重要依据。
二、监测方法。
1. 离子迁移谱法(IMS),该方法通过测量SF6气体中的离子迁移速率,实现对其浓度的快速准确监测。
2. 红外吸收法(IR),利用SF6气体对红外光的吸收特性,通过测量吸收光强度来确定其浓度。
3. 气体色谱法(GC),将SF6气体分离成不同的组分,再通过检测各组分的浓度来确定SF6的含量。
三、监测标准。
1. 浓度范围,SF6气体的监测应覆盖其允许的浓度范围,一般为0-1000ppm。
2. 精度要求,监测设备应具备较高的精度和稳定性,误差不得超过监测浓度的5%。
3. 响应时间,监测设备应具备较短的响应时间,能够在SF6泄漏发生时及时发出警报。
4. 环境适应性,监测设备应能够适应不同环境条件下的监测要求,包括温度、湿度、压力等因素。
四、监测设备选型。
在选择SF6在线监测设备时,应综合考虑其监测原理、精度、稳定性、响应时间、环境适应性等因素,选择适合自身需求的设备。
五、监测数据处理。
监测设备应具备数据存储和传输功能,监测数据应及时传输到监测中心或相关部门,进行数据分析和处理,及时发现异常情况并采取相应的措施。
六、监测结果应用。
监测结果可用于设备的维护管理、事故预防、环境保护等方面。
同时,监测结果还可以为相关部门的决策提供科学依据。
七、监测标准执行。
监测标准的执行需要相关部门的配合和监督,建立健全的监测管理体系,确保监测工作的有效开展。
结语。
六氟化硫在线监测标准的制定和执行对于保障设备安全运行、环境保护具有重要意义。
浅谈应用于SF6气体泄漏在线监测装置的SF6传感方式摘要:热导技术:采用了固定容积采样腔体及参考腔体双腔体双传感元件一个密封参考通道和一个扩散开放采样通道。
同时采用MEMS加工技术生产,气体先进入传感器中的微型采样气腔,然后通过扩散通道进入传感器气室,也就是真正的热导率测量区域,根据被测组份SF6气体固有的物理热导特性和参考气体的热导系数不同即可响应出其浓度。
传感原件采用先进的MEMS加工技术生产,使得传感器的体积小,寿命长。
关键词:SF6气体检测;气体检测方法;传感技术;传感技术应用引言:随着SF6气体在电力系统的广泛应用,根据SF6的特性,国家《GB26860电业安全工作规程:发电厂和变电站电气部分》及电力《DL408电业安全工作规程》(发电厂和变电所电气部分)中的“在六氟化硫电气设备上的工作”章节均要求在SF6配电装置室低位区安装能报警的氧量仪和SF6气体泄漏报警仪。
于是SF6气体泄漏在线监测报警报警装置在国内得到了广泛应用。
关于SF6气体检测方法又有很多方式方法,经过对现有设备的调查本文将对常用的电化学传感器、负离子捕捉(电晕放电)、超声波声速、热导、红外吸收这几种方式方法进行阐述和对比。
一、现有常用的SF6气体检测方法电化学传感器:实际应用中电化学SF6气体传感器非常少见,一般都是使用电化学二氧化碳传感器、电化学卤素传感器、臭氧传感器作为感知原件,但是这些原件暴露在含有SF6气体环境就对传感产生不可逆的腐蚀性损毁,造成传感器产生毒死想象,所以现在这种方式已经逐渐减少,这里就不做系统研究。
负离子捕捉(电晕放电):通过一个高频升压变压器将一个3V-5V的直流电压升压一个可以获得电晕放电的电压,经过高压二极管D1整流,C1滤波就可以得到一个直流负高压,当由一个金属针状电极和环形电极组成的Tan1两端加载负高压和地时电极就会产生电晕放电,由变压器的次级同名段是通过C2与地形成交流回路所以当产生电晕放电时C2两端就产生一个对地的电流,此电流即为电晕放电产生的放电电流,这个电流通过R1、R2组成的分压采样电路得到采样电压Vo,Vo压伏随着Tan1放电的强弱变化而变化。
SF6气体检测技术报告一、SF6 气体特性分析SF6 的物理特性和化学特性:外观、嗅觉及状态无色,无嗅气体分子量 146.05沸点(1 个大气压)=-83°F(-63.9 °C)比重(空气=1)5.11冰点、熔点(1 个大气压)-58.9°F(-50.5 °C)蒸汽压(70°F(21.1°C)): 310.2psig气体密度(70°F(21.1°C)) 1 个大气压下,0.383 lb/cu ft( 6.15 K g/m3 )水溶性(体积/体积,77°F(25°C) 1 个大气压下): 0.55cc/100cc化学稳定性稳定不兼容性其液化气体应避免与水及热的活性金属接触反应活性有害的分解物:在高温或电弧的作用下,六氟化硫会分解出一系列硫的氟化物(SF4,S2F2,S2F10),其中主要是四氟化硫(SF4)。
如果遇到潮气还会产生其化合物,如硫化氢和氟化氢,如果储存在铝、不锈钢、铜、黄铜或银的容器中,当温度上升时它还会保持稳定(不高于400°F).有害的聚合反应:不会发生SF6 气体不可燃且不助燃,但如果暴露在明火或高于400°F的高温下会分解出许多非常有毒的化合物,包括二氧化硫,氟化氢,硫化氢,六氟化硫和其他有害的硫的氟化物。
当空气中六氟化硫含量过高而使氧含量<19.5%时,会导致快速窒息。
二、 SF6 测试技术DTGTS-IISF6 气体泄露在线监测系统在项目开发过程中,先后采用了电化学技术、电击穿技术和红外光谱吸收技术,在实际开发过程中对三种测试技术分别作了测试和分析,总结出了每种测试技术的优缺点和应用面。
1、电化学技术(TGS830 、T GS832 )电化学技术的原理是被检测气体接触到200°C左右高温的催化剂表面,并与之发生相应的化学反应,从而产生电信号的改变,以此来发现被检测气体。
电气设备中SF6气体的环保监测及处理摘要:本文以220 kV气体绝缘金属封闭开关设备(GIS)为例,总结了电气设备运行中SF6气体泄漏的原因及管理方法,并总结了SF6气体回收处理工作的现状和问题,为SF6电气设备的运行、维护和检修管理提供借鉴。
关键词:六氟化硫(SF6)气体;泄漏;回收处理概述纯净的SF6气体是无毒的,但是在设备运行中,SF6气体在电弧的作用下,会分解多种有毒的分解物。
六氟化硫气体在电气设备中经电晕、火花和电弧的作用,会产生多种有毒、腐蚀性气体及固体分解物。
这些气体主要有氟化亚硫酰(SOF2)、氟化硫酰(SO2F2)、四氟化硫(SF4)、四氟化硫酰(SOF4)、二氧化硫(SO2)、十氟化二硫(S2F1O)等;固体分解物主要有氟化铜(CuF2)、三氟化铝(AlF3)粉末等。
这些有毒的气体和粉末会刺激皮肤、眼睛,对人体的呼吸系统危害极大,如果吸入量大,还会引起肺水肿等疾病。
因而对运行中SF6气体和固体分解物,禁止排放到大气中。
1 SF6气体的危害1.1 对人体的毒害四氟化硫(SF4):对肺有侵害作用,影响呼吸系统,其毒性与光气并列。
氟化硫(S2F2):有毒的刺激性气体,对呼吸系统有类似光气的破坏作用。
二氟化硫(SF2):毒性与HF近似。
十氟化二硫(S2F10):剧毒物质,其毒性超过光气,主要破坏呼吸系统,空气中含1X10-6能是白鼠8h死亡。
氟化亚硫酰(SOF2):剧毒气体,可造成严重肺水肿,刺激粘膜,当空气中含有1X10-6至5X10-6时可察觉出刺激味道,并会引起呕吐。
氟化硫酰(SO2F2):一种导致痉挛的有毒气体,可引起全身痉挛并麻痹呼吸器官、肌肉、使其失去正常功能而造成窒息。
四氟化硫酰(SOF4):对肺部有侵害作用。
氟化氢(HF):对皮肤、黏膜有强刺激作用并可引起肺水肿、肺炎。
二氧化硫(SO2):强刺激性气体,损害黏膜及呼吸系统,还可引起胃肠障碍,疲劳等。
1.2 对环境的危害1.3.1 六氟化硫SF6气体是目前发现的六种温室气体之一。
组合电器SF6气体泄漏的原因分析及处理摘要:随着城市的快速发展,对电力基础设施的需求越来越大,同时对电力系统中电力网络运行的安全性、可靠性和稳定性要求逐渐提高。
SF6气体绝缘金属封闭开关设备(GIS)在电力网络中应用广泛,具有以下优点:占地面积小、部件密封性好、可靠性高、易于使用、维护工作量低、安装速度快、运营成本低等。
SF6气体的密度决定了GIS设备运行的可靠性和稳定性。
但是,由于GIS设备现场安装环境和施工技术等因素的影响,电站实际运行中SF6气体常常存在一定程度的泄漏,影响电站的平稳可靠运行。
本文结合近些年电站运行中实际出现的故障问题分析了GIS设备的气体泄漏原因,并提出了相应的纠正措施。
关键词:电力;气体绝缘金属封闭开关;气体泄漏前言SF6气体因其优良的绝缘和灭弧性能而广泛应用于电气系统中,是中压、高压和超高压GIS设备中使用的主要绝缘和灭弧手段。
近年来,SF6气体绝缘金属封闭开关在电力系统中广泛使用,这些电器的运行常常出现集中故障,如气体泄漏、湿度高、内部部件故障等,其中气体泄漏是一个常见故障问题,需要对GIS 设备补充气体甚至强行停止设备运行。
因此,GIS设备中SF6气体泄漏的缺陷应引起电力制造商和用户的充分注意。
1控制SF6设备泄漏的必要性首先,要保持电气设备良好的灭弧和绝缘性,必须对GIS设备充入一定密度的SF6气体。
SF6泄漏不可避免地导致电力设备中SF6气体量的降低。
第二,设备密封不当不仅导致SF6气体泄漏,而且对设备的湿度也产生了重大影响。
如果密封不足,电气设备内部和外部的湿度差异可能导致水分子渗入设备内部,从而增加设备内部的湿度,并大大降低其绝缘能力。
此外,SF6已被证明可对全球变暖产生影响,而且由于其在大气中的寿命较长,其排放可能对全球变暖产生影响。
SF6也是一种简单窒息剂,会导致眩晕、昏迷、反应缓慢、恶心、呕吐、缺乏意识和死亡。
其分解物氟化氢(HF)、四氟化碳(CF4)、四氟化硫(SF4)和二氧化硫(SO2)对人类也有很大危害。
SF6气体检测SF6气体具有稳定的理化性能、优良的绝缘性能及优异的灭弧性能,在高压电器设备中被广泛使用。
本节介绍SF6气体的常规检测试验方法。
一、SF6气体检漏气体泄漏的原因主要是在密封面、焊缝和管路接头处有裂缝或密封不严。
对SF6气体进行检漏须使用专用的检漏仪,如LF-1型检漏仪。
如果有大量SF6气体泄漏,那么操作人员不能停留在离泄漏点10m以内的地点。
直至采取措施泄漏停止后,方能进入该区域。
如果电器内部发生故障,在容器内肯定存有SF6电弧分解物,在打开外壳进行清除以后,若检测中可能接触被污染的部件,都必须使用防毒面具,并穿戴好防护工作服。
为了保证进入SF6断路器室内的工作人员安全,必须对室内进行通风,按要求,空气中氧气含量浓度不应低于18%。
在检漏中,要严格按照产品使用说明书执行。
检漏仪探头不允许长时间处在高浓度SF6中,但在工作中往往被忽略,探头一旦触及高浓度SF6气体时,表针立即为满刻度,报警强烈。
遇到这种情况应立即将探头离开并放到洁净区,待表针恢复正常后再检漏。
二、SF6含水量检测断路器对SF6的纯度及含水量都有严格的要求。
在内部闪络的情况下,会生成多种SF6分解产物,在正常运行中大气中的水分也会渗入气体绝缘设备中。
在较高的气压下,过量的水分对气体绝缘设备中固体绝缘件表面闪络电压的影响严重,甚至会导致内部闪络事故。
有些活性杂质,如HF、SO2等,对气体绝缘设备中的各种构件会产生腐蚀作用。
某些垢分解产物还具有毒性,一旦泄漏出来会污染环境,影响工作人员的健康。
过量的水分会使气体绝缘设备的绝缘强度下降。
因此,首先应保证充入电气设备的SF6气体合格,在充气操作过程中,严防水分进入气室。
我国有关规程规定,断路器用新的SF6气体,水分含量须≤8×10-6。
运行中断路器内SF6气体的水分含量,机械特性试验后测量气体的含水量不应超过150×10-6。
1、质量法该测量方法将己测定体积的SF6气体通入已秤质量的高酸镁(或五氧化二磷)作干燥剂的配衡试管中,从试管质量的增加得到气体中的水分含量。
SF6泄漏智能监控报警系统技术规范概述SF6泄漏智能监控报警系统(定量)系列产品主要采用了德国先进的双光束红外检测技术和电化学技术有效结合,以及数据采集、数据分析处理、通信技术于一体的开放系统平台。
为智能变电站SF6监测维护综合解决方案提供模块化设计:系统具有SF6气体微水密度检测功能;SF6环境监测功能;SF6气体综合在线监测及综合管理功能。
该产品检测环境中SF6气体含量和氧气含量,当环境中SF6气体含量超标或缺氧,能实时进行报警,同时自动开启通风机进行通风,并具有温湿度检测,工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。
它独有的微量SF6气体检测技术,能检测到1-1500ppm浓度的SF6气体,该产品不仅可以达到保障人身安全的目的,而且还能确保设备正常运行;进口高稳定的传感器,为现场工作人员提供更多一层可靠保护。
在远端监控中心可随时掌握底端变电站、GIS开关室的温湿度、氧气含量等环境量以及SF6气体泄漏状况。
从而可实现对变电站、GIS开关室无人值守,提高管理效率,完善维护体制。
监控中心以数据库为核心,既可以实时监控变电站、开关室的环境及设备运行状况,又可以根据以往的环境、设备运行数据进行统计、分析,为管理者提供决策依据。
系统可以检测环境中氧气含量、SF6含量、温湿度、烟雾探测、人体感应等信息进行采集,并可以根据预先设置的启动方式,根据以上监测设备的状态,分别对空调、视频系统、加热装置、除湿器、通风机等设备进行控制。
同时,还引入火灾、烟雾等信号进行联动。
该系统带有远程通讯接口,可直接或间接接入局域网,用户可在远端(线路运行单位值班室)通过专用监控软件,实现风机、空调、除湿机、加热装置等设备的遥控、遥信、遥测、遥调功能,对远程系统设备运行状况一目了然,并可通过联动防盗系统、火灾消防系统,实现突发时间的监控和管理。
通过WEB软件实现视频和监测数据的查询。
硬件技术要求:2.1对设备的一般要求2.1.1环境温度及湿度1) 环境温度:-15℃—+45℃,用于户内。
SF6气体泄漏监测方法及技术分析
1臧忆辉2赵建伟
1陕西省电力公司延安供电公司运维检修部电气试验工作站
2陕西省电力公司延安供电公司运维检修部变电检修工作站
摘要:本文从SF6气体泄漏监测的重要性入手,对S F6气体泄漏检测方法进行了探讨,并针对激光成像检漏方法进行了详细的分析,希望与同行一起探讨。
关键词:SF6气体、泄漏监测方法、激光成像检漏方法
中图分类号:TF351.5+4文献标识码:A文章编号:
引言
SF6高压设备具有紧凑小型化、运行可靠性高、维护工作最少、检修周期长的特点。
上世纪80年代末期,在我国大批量投入电力系统运行。
SF6电气设备能否安全可靠运行。
设备制造质量、安装质量、运行监测及检修质量等是至关重要的。
SF6电气设备常常会由于产品质量、元件老化和外力损坏等原因发生气体泄漏,从而对设备、人身和环境造成危害。
本文就SF6气体泄漏监测方法进行详细探讨。
一、SF6气体泄漏监测的重要性
SF6气体泄漏会引发一些事故:①严重的SF6气体泄漏会造成SF。
断路器闭锁不能操作;GIS发生内部绝缘击穿,导致重大事故发生。
②影响设备的可靠性和人员安全。
SF6气体是一种良好的高压设备绝缘介质,在化学及热方面都很稳定且无毒、不易燃。
但SF6气体的大部分分解产物是不稳定的,有腐蚀性及毒性,这些分解产物积聚在设备内部,当消洁和维修设备时会影响设备可靠性和人员安全性。
③SF6气体属于一种温室气体,发生SF6泄漏会污染和破坏大气环境,增加温室效应。
从保护环境、保障电网安全、保证工作人员身体健康的任何角度分析,SF6气体泄
露检测都显得非常重要。
二、S F6气体泄漏检测方法
1、肥皂泡检漏法
此法对于泄漏较大时或运行中的设备可以采用。
将肥皂泡用刷子涂抹在可能出现泄漏的密封环节,出现向外鼓泡的地方就是漏点。
此方法灵敏度不高。
2、包扎检漏法
在大风的环境中或极微量漏气时.可采用收集法,即用密封袋把怀疑部分包扎起来,待一定时问后再使用检漏仪测量袋内SF6气体的浓度。
此方法可以对出现漏气的设备进行定量定性检测,但缺点是对于在运的设备只能对本体部位进行检测,对于出现漏气的套管和法兰部位则需要等到停电后才能包扎检漏,存在一定的局限性。
3、红外检漏成像仪
红外检漏成像仪依据SF6气体在10-11um波段辐射强的特点,可以充分利用空气和SF6气体的不同红外特性,配合高性能、高灵敏度探测器(0.03℃)及先进的电子及图像处理技术成像,所以不需要特定背景便可清晰检漏点并成像,可在远距离(最远30米)实时准确地检测SF6气体泄漏点,并即时形成层次感极佳、非常直观的红外图像。
4、激光检测方法
SF6气体是目前己发现的最稳定的温室效应气体,其特点是红外吸收性极强、激光的波长可以被SF6气体吸收。
激光成像SF6气体泄漏定位系统充分利用了SF6气体的这种特性。
系统使用常规的激光成像技术产生成像的红外线能量是因为红外线激光反向散射的结果。
三、激光成像检漏方法
1、激光成像检测的原理分析
利用激光的相干性,通过可调光学转换系统,可以在指定的某一检测位置实现一个理想的立体红外辐射场,从设备中泄漏出来的SF6气体分子以流动现象往外扩散,这些SF6分子流将对理盖在这个区域的立体辐射场激光产生较强的光子吸收和光子后向散射。
由于光学吸收,泄漏处必然存在气流扰动现象。
在激光发射端,安装相匹配的高灵敏度显微光电接收器.就构成了SF6激光检漏仪内部的最基本原理。
图1SF6气体泄漏激光成像原理图
由于激光具备相干性好,单色性好和高亮度二大特点,给光谱法痕量检测技术增添新的活力,实现了质的飞跃。
近年来,激光痕量检测在电力系统中逐渐开始推广应用,特别是对含SF6电气设备气体泄漏检测已日益受到重视。
大量实验证明,SF6分子对激光有较强的吸收,利用SF6气体的这种特性,使通常看不见的SF6气体泄漏在激光成像取景器上变得清晰可见,从而使得检测人员能快速定位泄漏位置,因此利用红外光谱法检测电气设备中的SF6气体泄漏是完全可行的.
2、激光成像检测的应用
经过我单位在变电站现场对运行中SF6电气设备气体泄漏情况的检测,能够发现并能准确定位漏气点。
按照侧试要求,先后在九个供电公司,对部分有SF6泄漏或补气频繁的开关、流变,进行了SF6气体泄漏检测。
期间对各公司设备的生产厂家、型号,补气情况,测试的环境、方法、使用仪器、测试过程中有关情况等作了详细的试验记录,并对己检侧出泄润的设备编写检测试验报告,经过实践证明,激光成像检测技术可取的良好的检漏效果。
3、激光成像检漏仪的优点
采用高灵敏度的激光成像仪对SF6电气设备进行监测,使得电器设备漏点及时被发现,并消缺,为保障电气设备安全运行发挥着重要的作用。
SF6气体泄漏激光成像检测系统具有以下优良性能:(1)检测技术先进,仪器性能稳定可靠:(2)以成像方式看到SF6气体泄漏情况;(3)带电远距离检测SF6气体泄漏点:(4)探测灵敏度高:1微升/秒;(5)测试距离远:0-15米:(6)定位准确,误差1mm.SF6气体泄翻激光成像仪在高压电气设备带电时远距离定位SF6泄漏点,安全高效。
4、激光成像检漏仪的缺点
使用激光成像仪对泄漏点进行定位检测存在以下两点不足:
(1)在检测过程中,经常出现激光功率过高保护,尤其是在对设备机构部分检测时更
加明显。
由于受激光发射功率保护限制,泄漏部位成像亮度不够,影响准确判断泄漏部位观测,对于泄漏量小的状况,检测功率明显影响泄漏点的发现.
(2)环境因素影响,如风速影响,实测情况显示,风力较大时,即使是泄漏严重的设备也难以发现其泄漏,风力较大泄翻的SF6气体被很快扩散,不利SF6泄漏于成像:湿度影响,当环境湿度较大时,影响对泄漏部位的观察。
结论
随着现代社会的发展,人们对电的需求也越来越大,要求电力供应的安全可靠性也越来越高。
因此,需对新投入运行设备加强检测,并针对不同的情况制定相应的措施,保证设备安全运行。
参考文献
【1】孙成宝.变电检修〔M].中国电力出版社.
【2】李剑锋,王韬.LW系列断路器SF6气体泄漏分析.电力技术,2004(10)
SF6气体泄漏监测方法及技术分析
作者:臧忆辉, 赵建伟
作者单位:臧忆辉(陕西省电力公司延安供电公司运维检修部电气试验工作站), 赵建伟(陕西省电力公司延安供电公司运维检修部变电检修工作站)
刊名:
城市建设理论研究(电子版)
英文刊名:ChengShi Jianshe LiLun Yan Jiu
年,卷(期):2012(33)
本文链接:/Periodical_csjsllyj2012331867.aspx。
