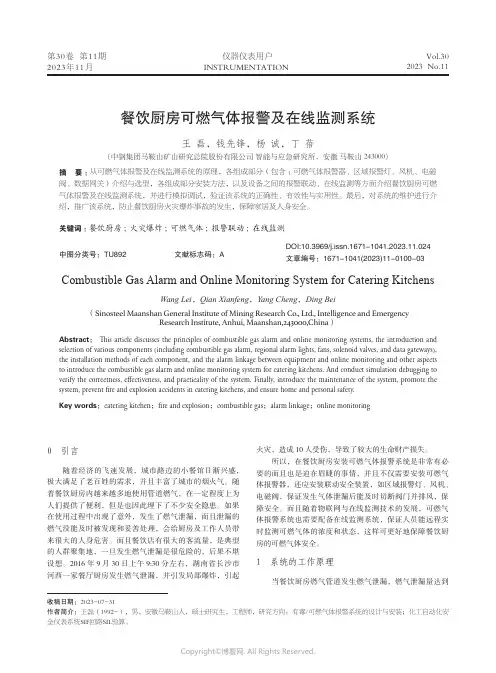

第30卷 第11期2023年11月仪器仪表用户INSTRUMENTATIONVol.302023 No.11餐饮厨房可燃气体报警及在线监测系统王 磊，钱先锋，杨 诚，丁 蓓（中钢集团马鞍山矿山研究总院股份有限公司 智能与应急研究所，安徽 马鞍山 243000）摘 要：从可燃气体报警及在线监测系统的原理，各组成部分（包含：可燃气体报警器、区域报警灯、风机、电磁阀、数据网关）介绍与选型，各组成部分安装方法，以及设备之间的报警联动、在线监测等方面介绍餐饮厨房可燃气体报警及在线监测系统，并进行模拟调试，验证该系统的正确性、有效性与实用性。
最后，对系统的维护进行介绍，推广该系统，防止餐饮厨房火灾爆炸事故的发生，保障家居及人身安全。
关键词：餐饮厨房；火灾爆炸；可燃气体；报警联动；在线监测中图分类号：TU892 文献标志码：ACombustible Gas Alarm and Online Monitoring System for Catering KitchensWang Lei ，Qian Xianfeng ，Yang Cheng ，Ding Bei（Sinosteel Maanshan General Institute of Mining Research Co., Ltd., Intelligence and EmergencyResearch Institute, Anhui, Maanshan,243000,China ）Abstract： This article discusses the principles of combustible gas alarm and online monitoring systems, the introduction and selection of various components (including combustible gas alarm, regional alarm lights, fans, solenoid valves, and data gateways), the installation methods of each component, and the alarm linkage between equipment and online monitoring and other aspects to introduce the combustible gas alarm and online monitoring system for catering kitchens. And conduct simulation debugging to verify the correctness, effectiveness, and practicality of the system. Finally, introduce the maintenance of the system, promote the system, prevent fire and explosion accidents in catering kitchens, and ensure home and personal safety.Key words：catering kitchen ；fire and explosion ；combustible gas ；alarm linkage ；online monitoring收稿日期：2023-07-31作者简介：王磊（1992-），男，安徽马鞍山人，硕士研究生，工程师，研究方向：有毒/可燃气体报警系统的设计与安装；化工自动化安全仪表系统SIF回路SIL验算。

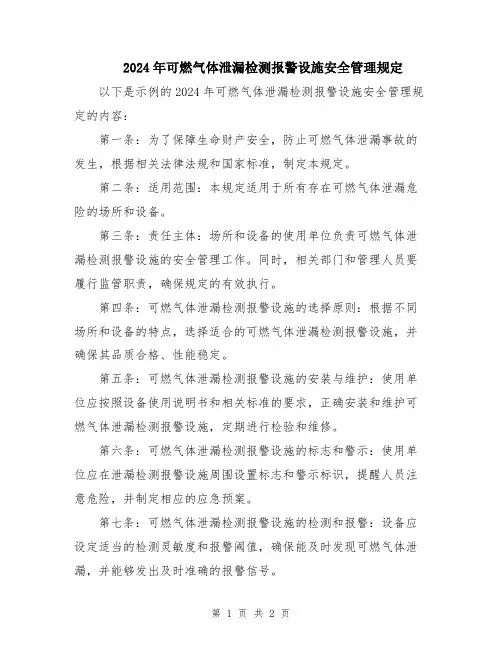

2024年可燃气体泄漏检测报警设施安全管理规定以下是示例的2024年可燃气体泄漏检测报警设施安全管理规定的内容：第一条：为了保障生命财产安全，防止可燃气体泄漏事故的发生，根据相关法律法规和国家标准，制定本规定。
第二条：适用范围：本规定适用于所有存在可燃气体泄漏危险的场所和设备。
第三条：责任主体：场所和设备的使用单位负责可燃气体泄漏检测报警设施的安全管理工作。
同时，相关部门和管理人员要履行监管职责，确保规定的有效执行。
第四条：可燃气体泄漏检测报警设施的选择原则：根据不同场所和设备的特点，选择适合的可燃气体泄漏检测报警设施，并确保其品质合格、性能稳定。
第五条：可燃气体泄漏检测报警设施的安装与维护：使用单位应按照设备使用说明书和相关标准的要求，正确安装和维护可燃气体泄漏检测报警设施，定期进行检验和维修。
第六条：可燃气体泄漏检测报警设施的标志和警示：使用单位应在泄漏检测报警设施周围设置标志和警示标识，提醒人员注意危险，并制定相应的应急预案。
第七条：可燃气体泄漏检测报警设施的检测和报警：设备应设定适当的检测灵敏度和报警阈值，确保能及时发现可燃气体泄漏，并能够发出及时准确的报警信号。
第八条：可燃气体泄漏检测报警设施的应急处理：发生可燃气体泄漏事故时，使用单位应立即采取应急措施，并按照应急预案和相关法律法规要求，组织人员疏散、封闭场所、切断气源等，确保人员安全。
第九条：可燃气体泄漏检测报警设施的检测记录和报告：使用单位应建立完整的设备检测记录和报告，包括定期的检测结果、维修记录等，以备查阅。
第十条：违反规定的责任和处罚：对于违反本规定的行为，有关部门和管理人员有权责令改正，并可以依法给予相应的处罚。
第十一条：本规定自颁布之日起实施，有效期为五年。
有效期届满前，根据实际情况可以进行修订和补充。

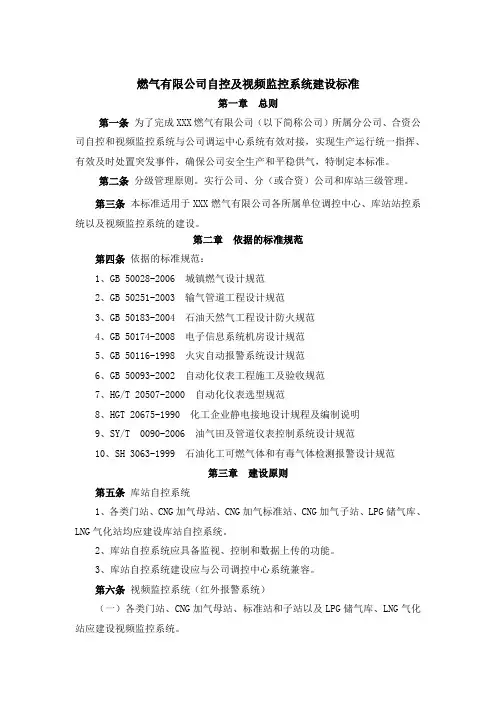

燃气有限公司自控及视频监控系统建设标准第一章总则第一条为了完成XXX燃气有限公司（以下简称公司）所属分公司、合资公司自控和视频监控系统与公司调运中心系统有效对接，实现生产运行统一指挥、有效及时处置突发事件，确保公司安全生产和平稳供气，特制定本标准。
第二条分级管理原则。
实行公司、分（或合资）公司和库站三级管理。
第三条本标准适用于XXX燃气有限公司各所属单位调控中心、库站站控系统以及视频监控系统的建设。
第二章依据的标准规范第四条依据的标准规范：1、GB 50028-2006 城镇燃气设计规范2、GB 50251-2003 输气管道工程设计规范3、GB 50183-2004 石油天然气工程设计防火规范4、GB 50174-2008 电子信息系统机房设计规范5、GB 50116-1998 火灾自动报警系统设计规范6、GB 50093-2002 自动化仪表工程施工及验收规范7、HG/T 20507-2000 自动化仪表选型规范8、HGT 20675-1990 化工企业静电接地设计规程及编制说明9、SY/T 0090-2006 油气田及管道仪表控制系统设计规范10、SH 3063-1999 石油化工可燃气体和有毒气体检测报警设计规范第三章建设原则第五条库站自控系统1、各类门站、CNG加气母站、CNG加气标准站、CNG加气子站、LPG储气库、LNG气化站均应建设库站自控系统。
2、库站自控系统应具备监视、控制和数据上传的功能。
3、库站自控系统建设应与公司调控中心系统兼容。
第六条视频监控系统（红外报警系统）（一）各类门站、CNG加气母站、标准站和子站以及LPG储气库、LNG气化站应建设视频监控系统。
（二）远离市区人员稀少地区的库站应设置红外报警系统。
（三）视频监控系统和红外监控系统应具备监视、报警、存储和图像上传的功能，并且应与公司调控中心系统兼容。
第七条分公司调控中心1、满足下列条件之一，所属公司可设置独立的调控中心：（1）年输气能力5000万m3以上。

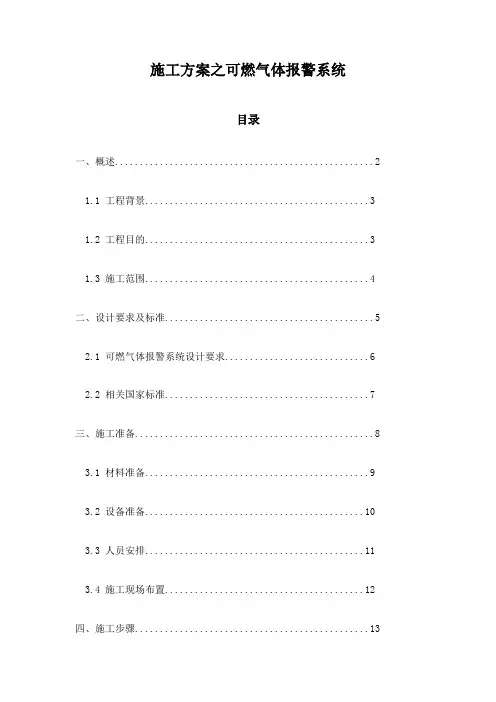

施工方案之可燃气体报警系统目录一、概述 (2)1.1 工程背景 (3)1.2 工程目的 (3)1.3 施工范围 (4)二、设计要求及标准 (5)2.1 可燃气体报警系统设计要求 (6)2.2 相关国家标准 (7)三、施工准备 (8)3.1 材料准备 (9)3.2 设备准备 (10)3.3 人员安排 (11)3.4 施工现场布置 (12)四、施工步骤 (13)4.1 气路管道安装 (14)4.2 控制器安装与连接 (16)4.3 探测器安装与连接 (16)4.4 报警控制器安装与连接 (18)4.5 自检与调试 (19)4.6 验收与投入使用 (20)五、质量控制与安全措施 (21)5.1 质量控制要点 (22)5.2 安全措施 (23)六、施工过程中的问题与解决方法 (24)6.1 常见问题及原因分析 (26)6.2 解决方法 (26)七、施工过程中的注意事项 (27)7.1 施工前注意事项 (29)7.2 施工中注意事项 (30)7.3 施工后注意事项 (31)八、附件及参考资料 (32)8.1 图纸文件清单 (33)8.2 技术规范与标准目录 (34)8.3 其他参考资料 (34)一、概述随着城市化进程的加快，建筑工程项目的数量不断增加，施工现场的安全问题日益凸显。
为了确保施工现场的安全，降低安全事故的发生率，可燃气体报警系统应运而生。
本文档旨在详细介绍可燃气体报警系统的施工方案，包括系统的组成、安装位置、设备选择、调试与维护等方面的内容，以期为施工现场提供一个安全、高效的气体监控解决方案。
可燃气体报警系统主要由气体探测器、控制器、报警器和显示装置等组成。
气体探测器负责实时监测施工现场的可燃气体浓度，当浓度超过设定阈值时，控制器会自动触发报警器发出声光报警信号，并通过显示装置将报警信息实时反馈给操作人员。
系统还具备远程监控功能，可通过网络实现对各个设备的远程控制和管理。
在施工现场，可燃气体报警系统应设置在易燃易爆区域、焊接作业区域、油漆喷涂区域等关键部位，以便及时发现潜在的安全隐患。

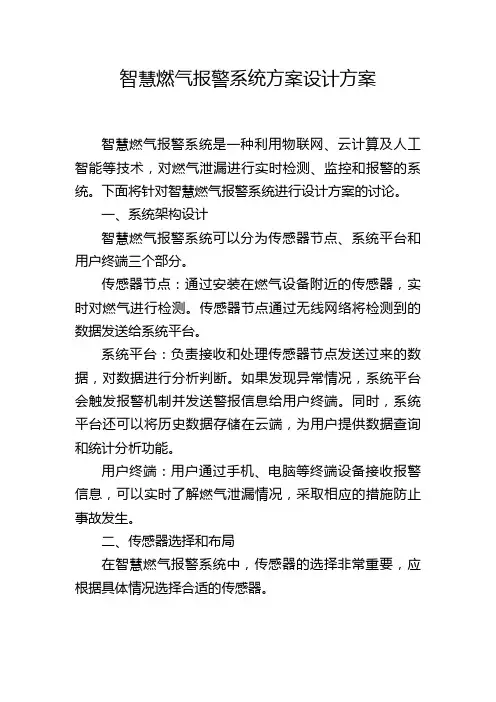

智慧燃气报警系统方案设计方案智慧燃气报警系统是一种利用物联网、云计算及人工智能等技术，对燃气泄漏进行实时检测、监控和报警的系统。
下面将针对智慧燃气报警系统进行设计方案的讨论。
一、系统架构设计智慧燃气报警系统可以分为传感器节点、系统平台和用户终端三个部分。
传感器节点：通过安装在燃气设备附近的传感器，实时对燃气进行检测。
传感器节点通过无线网络将检测到的数据发送给系统平台。
系统平台：负责接收和处理传感器节点发送过来的数据，对数据进行分析判断。
如果发现异常情况，系统平台会触发报警机制并发送警报信息给用户终端。
同时，系统平台还可以将历史数据存储在云端，为用户提供数据查询和统计分析功能。
用户终端：用户通过手机、电脑等终端设备接收报警信息，可以实时了解燃气泄漏情况，采取相应的措施防止事故发生。
二、传感器选择和布局在智慧燃气报警系统中，传感器的选择非常重要，应根据具体情况选择合适的传感器。
1. 烟雾传感器：用于检测燃气燃烧产生的烟雾，当烟雾浓度超过一定阈值时触发报警。
2. 温度传感器：用于检测燃气设备的温度变化，当温度超过一定阈值时触发报警。
3. 气体传感器：用于检测燃气浓度变化，当燃气浓度超过一定阈值时触发报警。
传感器的布局应尽量避免遮挡和干扰，保证传感器的准确性和可靠性。
三、系统平台设计系统平台是智慧燃气报警系统的核心，应具备以下能力：1. 数据接收和处理：能够接收传感器节点发送过来的数据，并对数据进行实时处理和分析。
2. 报警机制：当检测的燃气浓度、烟雾浓度或温度超过预设阈值时，触发报警机制，通过短信、推送等方式将报警信息发送给用户终端。
3. 云存储和查询功能：将历史数据存储在云端，方便用户查询和统计分析。
四、用户终端设计用户终端是用户接收报警信息和监控燃气情况的主要手段，应具备以下功能：1. 报警信息展示：能够实时显示燃气报警信息，包括报警类型、时间、地点等。
2. 实时监控：能够实时监控燃气浓度、烟雾浓度和温度变化，及时掌握燃气设备运行情况。

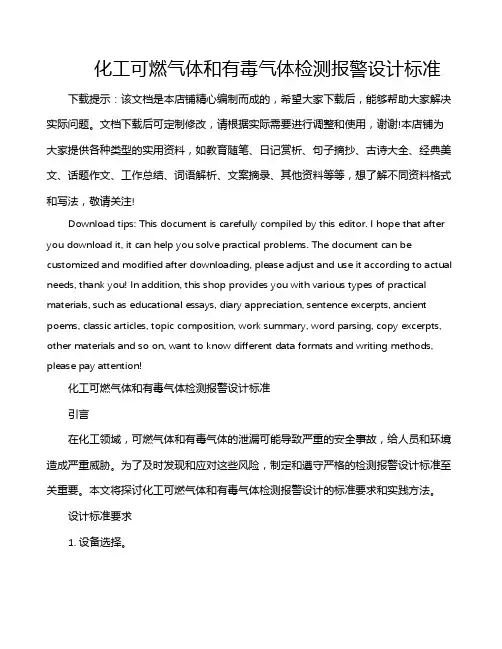

化工可燃气体和有毒气体检测报警设计标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!化工可燃气体和有毒气体检测报警设计标准引言在化工领域，可燃气体和有毒气体的泄漏可能导致严重的安全事故，给人员和环境造成严重威胁。

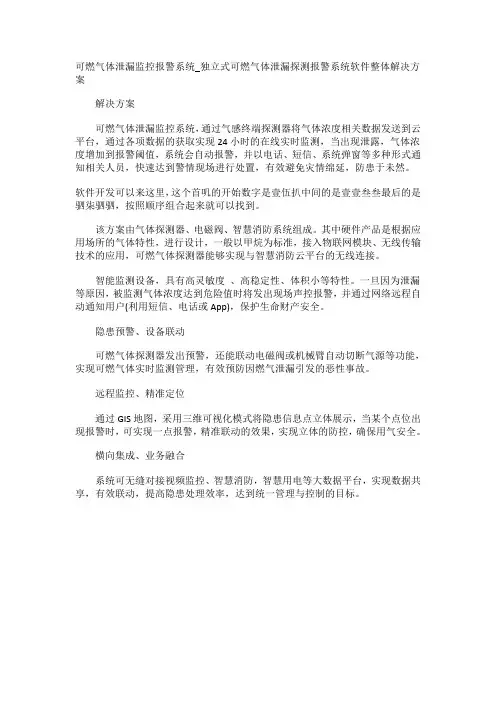

可燃气体泄漏监控报警系统_独立式可燃气体泄漏探测报警系统软件整体解决方案
解决方案
可燃气体泄漏监控系统，通过气感终端探测器将气体浓度相关数据发送到云平台，通过各项数据的获取实现24小时的在线实时监测，当出现泄露，气体浓度增加到报警阈值，系统会自动报警，并以电话、短信、系统弹窗等多种形式通知相关人员，快速达到警情现场进行处置，有效避免灾情绵延，防患于未然。
软件开发可以来这里，这个首叽的开始数字是壹伍扒中间的是壹壹叁叁最后的是驷柒驷驷，按照顺序组合起来就可以找到。
该方案由气体探测器、电磁阀、智慧消防系统组成。
其中硬件产品是根据应用场所的气体特性，进行设计，一般以甲烷为标准，接入物联网模块、无线传输技术的应用，可燃气体探测器能够实现与智慧消防云平台的无线连接。
智能监测设备，具有高灵敏度、高稳定性、体积小等特性。
一旦因为泄漏等原因，被监测气体浓度达到危险值时将发出现场声控报警，并通过网络远程自动通知用户(利用短信、电话或App)，保护生命财产安全。
隐患预警、设备联动
可燃气体探测器发出预警，还能联动电磁阀或机械臂自动切断气源等功能，实现可燃气体实时监测管理，有效预防因燃气泄漏引发的恶性事故。
远程监控、精准定位
通过GIS地图，采用三维可视化模式将隐患信息点立体展示，当某个点位出现报警时，可实现一点报警，精准联动的效果，实现立体的防控，确保用气安全。
横向集成、业务融合
系统可无缝对接视频监控、智慧消防，智慧用电等大数据平台，实现数据共享，有效联动，提高隐患处理效率，达到统一管理与控制的目标。
AQ3035-2010危险化学品重大危险源安全监控通用技术规范前言本标准第4章的4.1、4.2 a)、4.2 c)、4.6.2.6、4.7.1、4.7.2.3、4.7.2.4、4.7.2.7、4.7.3 a）、4.7.4.1、4.7.5、4.7.7.3、4.7.13、4.8.2、4.9.5、4.9.11 为强制性条款，其余为推荐性条款。
本标准由国家安全生产监督管理总局提出。
本标准由全国安全生产标准化技术委员会化学品安全分技术委员会（TC 288/SC 3）归口。
本标准起草单位：中国安全生产科学研究院、北京华瑞科力恒科技有限公司、南京本安仪表系统有限公司、河南汉威电子股份有限公司。
本标准主要起草人：吴宗之、关磊、刘骥、魏利军、马瑞岭、沈磊、董宇、任红军。
本标准是首次发布。
危险化学品重大危险源安全监控通用技术规范1 范围本标准规定了危险化学品重大危险源安全监控预警系统的监控项目、组成和功能设计等技术要求。
本标准适用于化工（含石油化工）行业危险化学品重大危险源新建储罐区、库区及生产场所安全监控预警系统（以下简称系统）的设计、建设和管理，扩建或改建系统可参照执行。
其它行业可参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2887 电子计算机场地通用规范GB/T 8566 信息技术软件生存周期过程GB/T 8567 计算机软件文档编制规范GB/T 12504 计算机软件质量保证计划规范GB 17626 电磁兼容试验和测量技术AQ XXXX-XXXX 危险化学品重大危险源罐区安全监控装备设置规范HG/T 20507 化工自控设计规定(一)自动化仪表选型设计规定HG/T 21581 自控安装图册总说明、图形符号规定及材料库SH 3005 石油化工自动化仪表选型设计规范SH/T 3104 石油化工仪表安装设计规范3 术语和定义下列术语和定义适用于本标准。
可燃气体泄漏检测报警设施安全管理规定可燃气体泄漏检测报警设施的安全管理规定是为了保障人员生命安全和财产安全，防止可燃气体泄漏导致火灾、爆炸等事故的发生。
以下是一些常见的管理规定：1. 检测报警设施的选择和安装应符合国家相关标准和规定，确保设备的可靠性和精确性。
2. 安装位置应合理，能够及时检测到可燃气体泄漏，并能够保护设备不受损坏。
3. 定期进行设备的维护和检修，确保设备正常运行。
应建立设备维护记录，定期检查设备的工作情况和报警记录。
4. 检测报警设施应与消防系统、通风系统等相关设备联动，能够自动启动报警并采取相应的应急措施。
5. 报警设备应设有自动复位功能，当泄漏停止后能够自动恢复正常状态。
6. 监控中心应设立，负责监控检测报警系统的运行情况，及时处理报警信息，并向相关部门报告。
7. 安装可燃气体泄漏检测报警设施的场所应设置明显的标识，提醒人员注意安全，并定期进行演练和培训。
8. 设立相应的应急救援措施，包括指定人员负责组织疏散和紧急救援，制定应急预案和演练计划。
9. 对于设备损坏或报警故障的情况，应及时重新修复或更换设备，确保设备的正常运行。
10. 特别注意在易燃易爆场所进行可燃气体泄漏检测报警设施的管理，加强安全措施，避免事故的发生。
这些规定有助于明确可燃气体泄漏检测报警设施的安全管理要求，保障人员和设备的安全。
同时，应根据具体情况结合国家法律法规和相关行业标准来制定更为详细的安全管理规定。
可燃气体泄漏检测报警设施安全管理规定（2）1目的与适用范围为了加强对可燃气体泄漏检测报警设施的管理，及时发现可燃气体泄漏，防止火灾爆炸事故的发生，可燃气体和有毒气体报警器的安全管理。
2引用法规、标准《安全生产法》《危险化学品安全管理条例》《山东省安全生产条例》《可燃气体检测报警器检定规程》(JJG693-____)《石油化工企业可燃气体和有毒气体检测报警器设计规范》(SH3060-____)《危险化学品从业单位安全标准化规范》3职责3.1消防管理部门负责可燃气体泄漏检测报警设施的维护管理；3.2生产部门电器仪表管理人员负责可燃气体泄漏报警设施的维护管理工作，检查报警器运行的技术性能状态；3.3消防管理部门每年联系有资质的单位对可燃气体泄漏报警设施等进行检测，每月对进行____次试验；3.4生产必部门操作人员必须懂得报警器的性能、会操作使用。
智慧燃气安全预警管理系统智慧燃气安全预警管理系统是一种基于物联网技术的智能化燃气安全管理系统，旨在提供对燃气设备的实时监测、预警和管理，保障用户的生命财产安全。
以下是智慧燃气安全预警管理系统的详细介绍：一、系统架构智慧燃气安全预警管理系统由传感器、网关、云平台和终端设备等组成。
传感器负责实时监测燃气设备的状态和环境变化，将数据传输给网关。
网关将数据传输到云平台进行处理和分析，提供实时预警信息和报表统计。
终端设备包括手机App、电子屏等，用于接收预警信息和进行安全操作。
二、功能特点1. 实时监测：通过传感器对燃气设备的温度、压力、浓度等关键参数进行实时监测，确保设备运行正常。
2. 预警系统：根据设定的安全参数，如果燃气设备出现异常，系统将发出预警信息，提醒用户及时采取安全措施。
3. 安全管理：系统可以对燃气设备进行远程控制和管理，包括开关、调节等操作，提高管理效率。
4. 数据分析：通过云平台对传感器数据进行分析和处理，提供实时的统计报表和图表，帮助用户更好地了解燃气设备的运行状况。
5. 安全教育：系统可以提供燃气安全教育内容，帮助用户了解燃气设备的使用常识和安全操作，增强用户的安全意识。
三、应用场景智慧燃气安全预警管理系统适用于各种场所的燃气设备管理，包括住宅、商业厨房、工业生产等。
下面以住宅为例进行应用场景的说明：1. 民用住宅：系统可以监测家庭的燃气燃烧设备，如燃气热水器、燃气灶具等，当设备发生异常时，系统可以及时发出预警，提醒家庭成员采取安全措施。
2. 公寓楼：对公寓楼的整个燃气系统进行监控和管理，包括共用的燃气管道、总调压器等设备，保障每个住户的燃气安全。
3. 商业厨房：监测商业厨房的燃气设备，如燃气灶具、油烟机等，防止燃气泄漏引发火灾和爆炸事故。
4. 工业生产：对工业企业的燃气供应系统进行监控和管理，保证生产过程中的燃气安全。
四、优势和意义1. 实时性：通过物联网技术，可以实现对燃气设备的实时监测和预警，避免因设备故障引发的安全问题。
有毒有害、可燃气体泄漏检测报警系统管理制度有毒有害、可燃气体泄漏检测报警系统管理制度1：背景与目的1.1 背景本管理制度的制定是为了加强有毒有害、可燃气体泄漏检测报警系统的管理，确保安全生产，防止事故发生，保护人员和设备的安全。
1.2 目的该管理制度的目的是规范有毒有害、可燃气体泄漏检测报警系统的使用和管理，明确责任、权限和工作流程，提高系统的有效性和可靠性。
2：适用范围本管理制度适用于所有涉及有毒有害、可燃气体泄漏检测报警系统的单位和人员。
3：主要职责和权限3.1 单位领导3.1.1 负责制定相关安全管理制度和落实工作要求。
3.1.2 负责提供必要的经费、人员和设备支持。
3.1.3 负责组织相关人员进行培训和演练，提高应急处置能力。
3.1.4 负责定期评估检测报警系统的运行情况和效果，提出改进建议。
3.2 检测报警系统管理员3.2.1 负责系统的日常运行和维护。
3.2.2 负责检查、测试系统的工作状态，及时处理故障和报警。
3.2.3 负责记录系统的运行情况和维护记录。
3.3 操作人员3.3.1 负责按照操作规程正确使用检测报警系统。
3.3.2 及时上报异常情况和故障信息。
3.3.3 参与系统演练和培训，掌握系统操作技能。
4：系统操作与维护4.1 开机与关机操作4.1.1 检查系统设备是否完好。
4.1.2 按照操作规程，正确开机和关闭系统。
4.2 系统监控与报警处理4.2.1 定期进行系统自检，确保各传感器和设备正常工作。
4.2.2 监控系统工作状态，及时处理报警信息。
4.2.3 做好报警信息记录和报警信息处理报告。
4.3 维护与保养4.3.1 定期进行维护和保养，清洁传感器和设备。
4.3.2 检查电源和备用电池的电量，确保系统正常供电。
4.3.3 定期校准传感器，保证测量准确性。
5：培训与演练5.1 培训计划5.1.1 制定年度培训计划，包括系统操作、报警处理等培训内容。
5.1.2 定期进行培训，确保相关人员掌握必要的知识和技能。
2024年可燃（有毒）性气体检测报警器安全管理规定：
本规定旨在加强对可燃（有毒）性气体检测报警器的安全管理，防止事故的发生，保障人员及设备的安全。
遵循以下规定是每个使用可燃（有毒）性气体检测报警器的单位和个人必须遵守的法规。
1. 可燃（有毒）性气体检测报警器的安装应符合相关安全标准，确保稳固可靠，检测灵敏度高，可以准确地监测目标气体的存在。
2. 使用单位应按照生产厂家提供的说明书严格操作，并定期对其进行维护保养，保持设备的正常运行状态。
3. 对于可燃（有毒）性气体检测报警器的校准和检验应定期进行，确保设备的准确性和可靠性。
4. 定期对使用单位的可燃（有毒）性气体检测报警器进行检查，确保设备正常工作，如发现问题应立即处理。
5. 使用过程中要加强对可燃（有毒）性气体检测报警器的监控，及时发现问题并采取相应措施，以防止因设备故障而导致的安全事故发生。
6. 需要检测可燃（有毒）性气体的场合，使用单位应设立专门的管理制度，明确责任，确保检测工作的有效开展
本规定自颁布之日起生效，凡违反者将受到相应处罚，并由相关监管部门进行进一步处理。
第 1 页共 1 页。
目次1 总则 (1)2 术语 (2)3 基本规定 (3)4数据、信息平台及通信 (5)4.1 一般规定 (5)4.2 基础数据 (5)4.3 数据管理 (6)4.4 信息平台及通信 (6)5 应用基础技术 (8)5.1 一般规定 (8)5.2 地理信息系统 (8)5.3 监测与控制系统 (9)5.4 管网仿真 (9)5.5 气量预测 (10)6 智能应用 (11)6.1 一般规定 (11)6.2 发展规划 (11)6.3 气量调配 (11)6.4 设备设施管理 (12)6.5 客户服务 (13)6.6 应急管理 (13)本规范用词说明 (15)引用标准名录 (16)Contents1 General Provisions (1)2 Terms (2)3 Basic Requirements (3)4 Data , Information Platform and Communication (5)4.1 General Requirements (5)4.2 Basic Data (5)4.3 Data Management (6)4.4 Information Platform and Communication (6)5 Basic Technology of Application (8)5.1 General Requirements (8)5.2 Geographic Information System (8)5.3 Monitoring and Control System (9)5.4 Pipe Network Simulation (9)5.5 Gas Volume Forecast Analysis (10)6 Intelligent Application (11)6.1 General Requirements (11)6.2 Development Planning (11)6.3 Gas Volume Allocation (11)6.4 Equipment and Facility Management (12)6.5 Customer Service (13)6.6 Emergency Management (13)Explanation of Wording in This Code (15)List of Quoted Standards (16)1总则1.0.1为规范城镇燃气工程的智能化技术应用，提升城镇燃气供应的安全性、环保性、适应性、经济性及能源利用率，实现智能气网，制定本规范。
可燃性气体泄漏智能化监控系
统(标准版)
Safety work has only a starting point and no end. Only the leadership can really pay attention to it, measures are implemented, and assessments are in place.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0318
可燃性气体泄漏智能化监控系统(标准版)
摘要：论述了一种智能化可燃性气体泄漏监控系统的组成与原理，提出以气体浓度绝对变化量和相对变化率为气体泄漏判定的双重依据，给出了计算方法，给出了智能核心单片机的主流程框图。
该系统具有气敏元件自检功能，可对气敏元件灵敏度的个体差异及自身变化，具有较强的测控功能和较高的工作可靠性。
关键词：燃气泄漏监控；气敏传感器；报警；泄漏判定
工业生产和日常生活中广泛存在使用天然气、煤气和液化石油气等易燃、易爆气体的场所。
出于安全的考虑，这些场所通常都要求安装可燃性气体的监测、预报和自动控制装置[１，2] 。
由于检测现场的温度、湿度、粉渣和油雾等环境条件常常变化，并且气体与敏感元件材料会发生化学反应，其产物附着在元件表面，使气敏传感器性能变差，如灵敏度下降。
因此，仅以单一可
燃性气体浓度的绝对大小作为检测报警指标来设计电路系统是极不可靠的。
整个测控装置的可靠性可从硬件和软件两方面来考虑。
从硬件方而来说，气敏传感器应有长期稳定性和较好重复性，响应速度快，且受共存物质影响小；电子元件性能和电路制作工艺优良可靠。
从软件方面来说，对气体探测的算法应能自适应于温度、湿度及气敏传感器灵敏度的变化，即智能化。
下面就有关问题进行研究。
1可燃性气体测控系统组成与原理
可燃性气体测控系统的复杂程度取决于功能的设计要求，既可以是简单的报警电路，也可以是集报警和气源控制于一体的完整系统[3]。
目前应用较广泛的气敏元件是SnO2
电阻型半导体气敏传感器，其基本原理是当元件吸附敏感气体的浓度变化时，元件的电阻值会发生变化。
但实际使用时问题要复杂得多，会涉及到气敏元件的响应时间、恢复时间和初期稳定时间等问题。
由于涉及到时间控制，由一般电子电路构成即使是功能最简单的报警系统也是很复杂的[4]
，更不必说可靠性和智能化了。
有文献报道，采取一定的措施可以判定电路中的元件故障现象[5]
，但对传感器的离散性问题未能解决。
因此，应以单片机作为智能化可燃性气体测控系统的核心，这样才能实现更复杂的功能，完成各种控制和数据处理任务及实现复杂的算法。
使用单片机还可使系统硬件规模和功耗减小，成本降低(单片机极便宜)，而可靠性提高。
图1给出了可燃性气体测控系统组成。
图1可燃性气体测控系统组成
Fig.1Compositionofsupervisorycontrolsystemforcombustiblega s
图1中的加热电源使SnO2
气敏元件工作在200～300℃下。
检测电路将气敏元件的电阻值转快为直流电压并输入单片机，电压高表示可燃性气体浓度高。
单片机依一定算法判定现场可燃性气体的、浓度情况，以输入适当的报警控制信号和气源控制信号。
检测电路的另一个作用是在单片机
控制下完成气敏元件自检过程，以防止气敏元件因本身特性差异或故障而产生误报和误控，同时气敏元件的自检也为有关算法的实现提供参考数据。
自检就是在气源控制阀门开启前的相对洁净空气环境中使气敏元件工作在加热后的稳定期期间，对由气敏元件电阻值转换来直流电压进行测试，若气敏元件正常，则对应静态电阻值应为1～100kΩ，具体值由产品手册给出，该数据作为元件正常与否的判定依据。
自检结果也可通过显示输出。
2测控判定的算法规则
单片机是实现测控的智能核心，气敏元件工作温度为200～300℃，故现场环境温度和湿度的影响可忽略。
研究泄漏可燃性气体浓度的判定算法时应主要考虑气敏元件灵敏度的个体差异以及气敏元件寿命和表面洁净度等因素导致的灵敏度变化问题。
为工作可靠，可采用双重判定法。
一是以测得的可燃性气体的绝对浓度为判定依据，二是以可燃性气体浓度的变化率为判定依据。
式中Uon
——气源开通后检测电路输出电压
Um
——可燃性气体浓度允许上限对应的检测电路输出电压
U1
——气源开通后t1
，时刻检测电路输出电压
U2
——气源开通后t2
：时刻检测电路输出电压
δ——可燃性气体浓度对应检测电路输出电压相对增加率允许上限
两次检测的时间间隔△t=t1
-t2
，即延时时间。
显然，同时采用两种判定规则可降低气敏元件灵敏度因素对系统正确判定的不利影响，使系统工作的可靠性得以提高。
3单片机工作主流程
测控系统的工作流程包括气敏元件加热延时控制、稳定状态延时控制、开机自检及响应延时控制、数据采集、数据分析判定、报警显示控制及气源通断控制等主要环节。
图2给出了单片机的主流程框图。
图2单片机的主流程框图
Fig．2B1ockdiagramofmainprocessforsinglechipmicrocomputer 需说明的是U1
和U2
的赋值原则为：在开通气源控制阀后的检测过程中，会反复调用检测子程序。
在相邻两次调用检测子程序所获得的两个检测电路输出电压值中，前一个值是U1
，后一个值就是U2。
而Uon
总是最新获得的检测电路输出电压值。
4结论
本文研究并提出的可燃性气体测控方案具有一定的智能化特征，使类似的报警电路在功能和可靠性方面有较大扩展和提高。
原理实验表明，本设计方案及算法是可行的，对类似系统的设计有较大的参考价值。
需要指出的是，对家庭IC卡预付费燃气表控制系统来说，由于是干电池供电，不能持续为气敏元件加热，故本方案尚不适用。
参考文献：
[1]熊正中，徐建成高层建筑燃气泄漏报警控制系统的探讨与实施[J].煤气与热力，1998，18(5)：30-32、35
[2]韩军，张文惠，刘威垣，等煤气泄漏报警联动系统方案的确定[J].煤气与热力，2001，21(4)：313—314
[3]孙海涛，刘涛，袁赓，等城市燃气泄漏报警控制系统[J].煤气与热力，2002，(6)：503—505．
[4]李科杰.新编传感器技术手册[M].北京：国防工业出版社，2002900—935
[5]王化群，任思明，郝愧红，等.可燃性气体监测报警控制仪
[J]．仪表技术与传感器，2002，(4)：19—21
