水库调洪计算程序

1.5 调洪演算调洪演算的基本原理是水量平衡，其方程为121221--22Q Q q qt t V V ++∆∆= 式中： Q 1、Q 2分别为计算时段Δt 始、末入库流量； q 1、q 2分别为计算时段Δt 始、末出库流量； V 1、V 2分别为计算时段Δt 始、末水库库容； Δt 为计算时段。

采用列表试算法，计算工作量较大，这里采用半图解法（单辅助线法）。

将水量平衡方程变形得：2212111222V q Q Q V q q t t +⎛⎫+=-++ ⎪∆∆⎝⎭式中右边为已知项，左边为未知项。

我们可以先确定q 与2V q t ⎛⎫+ ⎪∆⎝⎭之间的关系，绘制2q V q t ⎛⎫+ ⎪∆⎝⎭～的辅助曲线。

方法为由已知的q 查上游水位与泄流量关系曲线得上游水位H 上，在查水位库容关系曲线得相应的库容，Δt 为计算时段，在这里为24h ，进而求得对应的2V q t ⎛⎫+ ⎪∆⎝⎭。

从第一时段开始，由入库洪水过程和起始条件就可以知道Q 1、Q 2、q 1、V 1，由上式求得222V q t ⎛⎫+ ⎪∆⎝⎭，然后由2q V q t ⎛⎫+ ⎪∆⎝⎭～的辅助曲线查的对应的q 值即为q 2，然后按此方法依次计算q 。

计算过程如下，先确定q 与2V q t ⎛⎫+ ⎪∆⎝⎭之间的关系。

表1.19A q 与2V q t ⎛⎫+ ⎪∆⎝⎭关系表绘制2q V q t ⎛⎫+ ⎪∆⎝⎭～的辅助曲线:图1.7A 2q V q t ⎛⎫+ ⎪∆⎝⎭～的辅助曲线然后进行调洪演算，过程如下：表1.20A 调洪演算过程表图1.8A 调洪演算过程曲线调洪演算后的最大泄流量为两线的交点，表中计算的q max=4819m3/s，对应的Q=4800 m3/s，不相等，但很接近，则q max比4819m3/s稍微大些，参照图得q max=4825m3/s。

Ｃ－２ 水库调洪演算的数值解程序作者 张校正（新疆水利厅 ）一、程序功能已知水库的水位--水面面积关系，洪水量过程线，对于每一种调洪方案（包括泄流条件、调洪方式、泄水建筑物参数）由调洪起始水位依次计算，直至洪水过程结束，计算机输出各时段末之水位、泄洪洞流量、溢洪道流量、水库出库总流量等。

并用彩色曲线绘制洪水过程线、泄洪过程线和水库水位变化线。

二、算法简介1，水库水量平衡分方程的数值解：水库水量平衡微分方程：q Q dt dZ f -=式中: f=f(z) 水库水面面积，是水位z 的函数；Z=Z(t) 水位，是时间t 的函数；Q=Q(t) 入库流量，是时间t 的函数；Q=q(z) 出库流量，是水位z 的函数。

将上式移项，并定义调洪函数)()()(),(z f Z q t Q Z t F -=则得 ⎪⎩⎪⎨⎧==00)(),(Z t Z Z t F dt dZ 这是一个一阶常微分方程的初值问题。

应用定步长的龙格－库塔方法求解。

其公式为：)22(6143211K K K K Z Z n n ++++=-式中： )()()(),(111111------⨯=⨯=n n n n n Z f Z q t Q T Z t F T K)21()2()2()2,2(11111112K Z f K Z q T t Q T K Z T t F T K n n n n n ++-+⨯=++⨯=----- )2()2()2()2,2(212112113K Z f K Z q T t Q T K Z T t F T K n n n n n ++-+⨯=++⨯=----- )()()(),(3131314K Z f K Z q t Q T K Z t F T K n n n n n ++-⨯=+⨯=---T 为洪水流量时段间隔；n=1,2,……,J2，泄流量公式：当泄水建筑物为深孔时，)(2111111A C Z g B A M q --=式中：M 1 流量系数；A 1 泄流孔口高；B 1 泄流孔口宽；Z 水位；C 1 泄流孔口底槛高程。

2.4.2 调洪计算方法水库调洪是在水量平衡和动力平衡的支配下进行的，本次计算单辅助线法计算。

水量平衡的数学表达式为：221Q Q +t ∆ -221q q + t ∆=V 2-V 1式中：Q 1，Q 2——时段初、末入库流量，m 3/s ；q 1,q 2——时段初、末出库流量，m 3/s ；V1,V2——时段初、末水库蓄水量，m 3；t ∆——计算时段，t ∆=1h=3600s 。

将水量平衡方程进行变换得到：）（22)2(1112221q t V q Q Q q t V +∆+-+=+∆ 建立q ～2q t V +∆函数关系曲线，绘出q ～2q t V +∆辅助线，连续求出水库的下泄流量过程。

2.4.3 调洪演算成果按照不同频率入库设计洪水过程线，逐时段查算辅助曲线，确定水库出库流量过程。

根据上述入库设计洪水过程线、库容曲线、起调水位进行调洪演算。

本次调洪演算成果见表2-9。

调洪演算成果表2-92.5 坝顶高程计算水库主坝为浆砌石坝，坝顶超高计算公式采用《砌石坝设计规范》（SL25-2006）中公式进行计算：c z b h h H H ++∆＝式中：H ∆——坝顶超高，m ；H b ——波浪高，m ；H z ——风浪中心线至正常蓄水位或校核洪水位的高差，m ；H c ——安全超高，5级坝，设计情况A=0.3m ，校校情况A=0.2m 。

根据当地提供的风速风向资料，水库水面以上10m 高度处，年最大平均风速为16m/s 。

根据《砌石坝设计》（SL25-2006）及《水利水电等级划分及洪水标准》（SL252-2000）有关规定，永久建筑物级别为5级。

根据《砌石坝设计规范》（SL25-2006）波高、波长按官厅公式（C.4.1-1）和（C.4.1-2）计算： ）（11.4.)(0076.03/12020121-=C v gD v v gh o b）（21.4.)(33.015/42020157-=C v gD v v gLm o式中：H b ——波高（当2502020-=v gD时，为累积频率5%的波高h s%；当当100025020-=v gD 时，为累积频率10%的波高h 10%），m ；L m ——平均波长，m ；v 0——计算最大风速（设计情况采用多年平均年最大风速的1.5倍 ，校核情况采用多年平均最大风速），m/s ； D ——风区长度，m ；g ——重力加速度，9.81m/s 2。

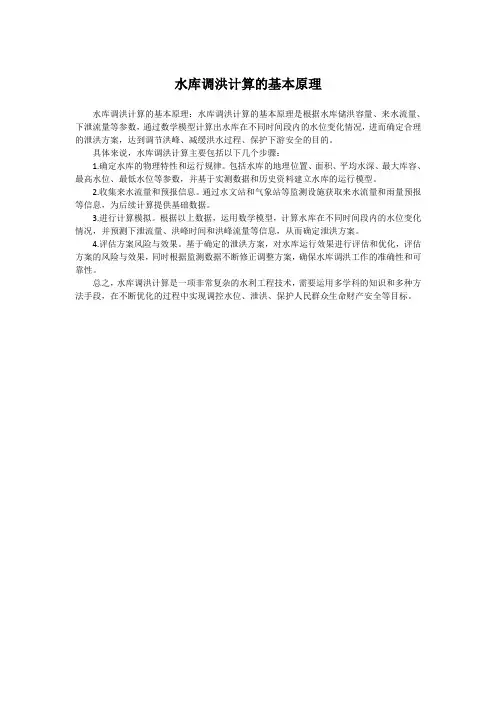

水库调洪计算的基本原理
水库调洪计算的基本原理：水库调洪计算的基本原理是根据水库储洪容量、来水流量、下泄流量等参数，通过数学模型计算出水库在不同时间段内的水位变化情况，进而确定合理的泄洪方案，达到调节洪峰、减缓洪水过程、保护下游安全的目的。

具体来说，水库调洪计算主要包括以下几个步骤：
1.确定水库的物理特性和运行规律。

包括水库的地理位置、面积、平均水深、最大库容、最高水位、最低水位等参数，并基于实测数据和历史资料建立水库的运行模型。

2.收集来水流量和预报信息。

通过水文站和气象站等监测设施获取来水流量和雨量预报等信息，为后续计算提供基础数据。

3.进行计算模拟。

根据以上数据，运用数学模型，计算水库在不同时间段内的水位变化情况，并预测下泄流量、洪峰时间和洪峰流量等信息，从而确定泄洪方案。

4.评估方案风险与效果。

基于确定的泄洪方案，对水库运行效果进行评估和优化，评估方案的风险与效果，同时根据监测数据不断修正调整方案，确保水库调洪工作的准确性和可靠性。

总之，水库调洪计算是一项非常复杂的水利工程技术，需要运用多学科的知识和多种方法手段，在不断优化的过程中实现调控水位、泄洪、保护人民群众生命财产安全等目标。

水库的调洪计算水库的调洪计算基本原理：水量平衡和动力平衡（水量平衡方程、蓄泄方程）1.根据库区地形资料，绘制水位库容关系曲线z-v，并根据泄洪建筑物的形式和尺寸，有相应的水力学出流计算公式求得q-v曲线2.从第一时段开始调洪，由起调水位（即汛前水位）查z-v及q-v 关系曲线得到水量平衡方程中的V1和q1；有入库洪水过程线Q-t查得Q1、Q2；然后假设一个q2值，根据水量平衡方程算的相应的V2值，由V2在q-V曲线上查得q2，若二者相等，即为所求；否则应重新假设q2，重复上述过程，直到二者相等为止3.将上时段末的q2，V2值作为下一时段的q1、V1，重复上述试算过程，最后得出水库下泄流量过程线4.将入库洪水过程线Q-t和计算的泄流过程线q-t曲线绘制在同一张图上，若计算的最大泄流量qm正好是两线交点，则计算正确；否则应缩短qm附近的时段，重新进行试算，直至qm正好是两线交点为止。

5.由qm查q-v曲线，得最高洪水位时的总库容Vm，Vm减去起调水位的库容，得调洪库容V调，由Vm查z-v曲线，得到最高洪水位z洪。

显然，当入库洪水为设计标准洪水时，求得的qm、V调、z 洪即为设计标准最大泄流量qm设、设计防洪库容V设、设计洪水位Z设。

同理，当入库洪水为校核洪水时，可求得相应的qm校、V校、Z校。

无调节水电站水能计算1.根据实测径流资料的日平均流量变动范围，将流量划分为若干个流量等级；2.统计各级流量出现次数3.计算各级流量的平均值，差水位流量关系曲线，求得下游水位Z 下；4.上游水位一般维持在正常蓄水位5.计算各级流量相应的水电站净水头H=Z上-Z下-△H6.计算电站的出力N=KQH7.按从大到小次序排序，绘制出力保证率曲线8.按设计保证率查得的出力即为保证出力河川水能资源的基本开发方式及特点？根据集中落差方式的不同，水电站的基本开发方式可分为坝式、引水式、混合式、潮汐式与抽水蓄能式等。

⑴坝式：形成水库，能调节水量，提高径流利用率，有利于防洪和解决其他水利部门的用水问题；但基建工程较大，上游形成淹没区，移民问题难解决。

第三章调洪计算调洪计算目的水库调洪计算的目的是在已拟定泄洪建筑物及已确定防洪限制水位（或其他的起调水位）的条件下，用给出的入库洪水过程、泄洪建筑物的泄洪能力曲线及库容曲线等基本资料，按规定的防洪调度规则，推求水库的泄流过程、水库水位过程及相应的最高调洪水位和最大下泄流量。

调洪演算的原理水库调洪计算的基本公式是水量平衡方程式：t t t t t t V V t q q t Q Q -=∆+-∆++++1121121)()( (3-1)式中t ∆—计算时段长度，s ；1,+t t Q Q —t 时段初、末的入库流量，m 3/s ； 1,+t t q q —t 时段初、末的出库流量，m 3/s ； 1,+t t V V —t 时段初、末水库蓄水量，m 3。

水库泄流方程 ：q =f （V ） (3-2)用已知（设计或预报）的入库洪水过程线Q ～t ，由起调水位开始，逐时段连续求解(3-1)和(3-2)组成的方程组，从而求得水库出流过程q ～t ，这就是调洪演算的基本原理。

这里采用单辅助线半图解法，联解(2-1)和(2-2)两个方程，将(3-1)改写为：（V t /△t+q t /2 )+Q-q t = (V t+1/△t)+(q t+1/2 ) (3-3)式中Q —计算时段平均入流量，Q ＝(Q t + Q t+1)/2；其他同(3-1)也就是说，可以事先绘制q ~(V/△t)+(q/2 )的关系曲线，即调洪演算工作曲线，因式3-3)的左端各项为已知数，故式(3-3)右端项也可求出，然后根据(V t+1/△t)+(q t+1/2 )的值，通过工作曲线q~(V/△t)+(q/2 )可查出q t+1的值。

因第一时段的V2、q2就是第二时段的V1、q1，于是可重复以上步骤连续进行计算，直到求出结果。

调洪计算结果整理调洪演算基本资料水库特征水位：正常蓄水位1856m，汛期限制水位1854m，死水位1852m积石峡入库洪水过程线见下表：表2-1积石峡入库洪水过程线调洪计算过程及结果方案一：1. 拟定泄水建筑物型式、尺寸及堰顶（或底坎）高程：左岸溢洪道: 单孔溢洪道，B=,H=18m,堰顶高程为1833m。

2.4.2 调洪计算方法水库调洪是在水量平衡和动力平衡的支配下进行的，本次计算单辅助线法计算。

水量平衡的数学表达式为：221Q Q +t ∆ -221q q + t ∆=V 2-V 1式中：Q 1，Q 2q 1,q 2V1,V2t ∆——计算时段，t ∆2)2(12221q Q Q q t V +-+=+∆绘出q ～2q t V +∆辅助线，2-9。

表2-92.5 坝顶高程计算水库主坝为浆砌石坝，坝顶超高计算公式采用《砌石坝设计规范》（SL25-2006）中公式进行计算：c z b h h H H ++∆＝式中：H ∆——坝顶超高，m ；H b ——波浪高，m ；H z ——风浪中心线至正常蓄水位或校核洪水位的高差，m ；H c ——安全超高，5级坝，设计情况A=0.3m ，校校情况A=0.2m 。

根据当地提供的风速风向资料，水库水面以上10m 高度处，年最大平均风速为16m/s 。

根据《砌石坝设计》（SL25-2006）及《水利水电等级划分及洪水标准》（SL252-2000）有关规定，永久建筑物级别为5级。

根据《砌石坝设计规范》（SL25-2006）波高、波长按官厅公式（C.4.1-1）和（C.4.1-2）计算： ）（11.4.)(0076.03/12020121-=C v gD v v gh o bΛΛΛΛ ）（21.4.)(33.015/42020157-=C v gD v v gLm oΛΛΛΛ式中：H b ——波高（当2502020-=v gD时，为累积频率5%的波高h s%；当当100025020-=v gD 时，为累积频率10%的波高h 10%），m ；L m ——平均波长，m ；v 0——计算最大风速（设计情况采用多年平均年最大风速的1.5倍 ，校核情况采用多年平均最大风速），m/s ； D ——风区长度，m ；g ——重力加速度，9.81m/s 2。

波浪中心线至计算水位的高度h z 采用公式 （C.4.2-2）计算： Hz=)22.4..(2h 1-10%%25%-C L H cth L mm ΛΛΛΛΛΛΛππ 式中：h s%-10%_累积频率5%-10%的波高，m;h z ——波浪中心线至计算水位的高度，m ；H 1——坝前水深。

第三章调洪计算3.1调洪计算目的水库调洪计算的目的是在已拟定泄洪建筑物及已确定防洪限制水位（或其他的起调水位）的条件下，用给出的入库洪水过程、泄洪建筑物的泄洪能力曲线及库容曲线等基本资料，按规定的防洪调度规则，推求水库的泄流过程、水库水位过程及相应的最高调洪水位和最大下泄流量。

3.2调洪演算的原理水库调洪计算的基本公式是水量平衡方程式：t t t t t t V V t q q t Q Q -=∆+-∆++++1121121)()( (3-1)式中t ∆—计算时段长度，s ；1,+t t Q Q —t 时段初、末的入库流量，m 3/s ； 1,+t t q q —t 时段初、末的出库流量，m 3/s ； 1,+t t V V —t 时段初、末水库蓄水量，m 3。

水库泄流方程 ：q =f （V ） (3-2)用已知（设计或预报）的入库洪水过程线Q ～t ，由起调水位开始，逐时段连续求解(3-1)和(3-2)组成的方程组，从而求得水库出流过程q ～t ，这就是调洪演算的基本原理。

这里采用单辅助线半图解法，联解(2-1)和(2-2)两个方程，将(3-1)改写为：（V t/△t+q t/2 )+Q-q t= (V t+1/△t)+(q t+1/2 ) (3-3)式中Q—计算时段平均入流量，Q＝(Q t + Q t+1)/2；其他同(3-1)也就是说，可以事先绘制q~(V/△t)+(q/2 )的关系曲线，即调洪演算工作曲线，因式3-3)的左端各项为已知数，故式(3-3)右端项也可求出，然后根据(V t+1/△t)+(q t+1/2 )的值，通过工作曲线q~(V/△t)+(q/2 )可查出q t+1的值。

因第一时段的V2、q2就是第二时段的V1、q1，于是可重复以上步骤连续进行计算，直到求出结果。

3.3调洪计算结果整理3.3.1调洪演算基本资料水库特征水位：正常蓄水位1856m，汛期限制水位1854m，死水位1852m 积石峡入库洪水过程线见下表：表2-1积石峡入库洪水过程线3.3.2调洪计算过程及结果 方案一：1. 拟定泄水建筑物型式、尺寸及堰顶（或底坎）高程：左岸溢洪道: 单孔溢洪道， B=16.5m,H=18m,堰顶高程为1833m 。

2.4.2 调洪计算方法水库调洪是在水量平衡和动力平衡的支配下进行的，本次计算单辅助线法计算。

水量平衡的数学表达式为：221Q Q +t ∆ -221q q + t ∆=V 2-V 1式中：Q 1，Q 2q 1,q 2V1,V2t ∆——计算时段，t ∆2)2(12221q Q Q q t V +-+=+∆绘出q ～2q t V +∆辅助线，2-9。

表2-92.5 坝顶高程计算水库主坝为浆砌石坝，坝顶超高计算公式采用《砌石坝设计规范》（SL25-2006）中公式进行计算：c z b h h H H ++∆＝式中：H ∆——坝顶超高，m ；H b ——波浪高，m ；H z ——风浪中心线至正常蓄水位或校核洪水位的高差，m ；H c ——安全超高，5级坝，设计情况A=0.3m ，校校情况A=0.2m 。

根据当地提供的风速风向资料，水库水面以上10m 高度处，年最大平均风速为16m/s 。

根据《砌石坝设计》（SL25-2006）及《水利水电等级划分及洪水标准》（SL252-2000）有关规定，永久建筑物级别为5级。

根据《砌石坝设计规范》（SL25-2006）波高、波长按官厅公式（C.4.1-1）和（C.4.1-2）计算： ）（11.4.)(0076.03/12020121-=C v gD v v gh o bΛΛΛΛ ）（21.4.)(33.015/42020157-=C v gD v v gLm oΛΛΛΛ式中：H b ——波高（当2502020-=v gD时，为累积频率5%的波高h s%；当当100025020-=v gD 时，为累积频率10%的波高h 10%），m ；L m ——平均波长，m ；v 0——计算最大风速（设计情况采用多年平均年最大风速的1.5倍 ，校核情况采用多年平均最大风速），m/s ； D ——风区长度，m ；g ——重力加速度，9.81m/s 2。

波浪中心线至计算水位的高度h z 采用公式 （C.4.2-2）计算： Hz=)22.4..(2h 1-10%%25%-C L H cth L mm ΛΛΛΛΛΛΛππ 式中：h s%-10%_累积频率5%-10%的波高，m;h z ——波浪中心线至计算水位的高度，m ；H 1——坝前水深。
