监控联网系统方案1. 引言监控系统在现代社会中扮演着重要的角色，它通过收集和分析数据，为安全管理、风险评估和决策制定提供依据。
而传统的监控系统通常只能在局域网内进行数据传输和访问，限制了监控系统的覆盖范围和使用效果。
为了解决这个问题，引入联网技术成为解决方案之一。
本文将介绍一种监控联网系统方案，旨在将现有的监控系统与互联网进行连接，实现远程监控和管理。
2. 方案概述监控联网系统方案的核心目标是实现监控系统与互联网的连接。
系统将监控设备和服务器通过互联网进行数据传输和通信，并提供远程访问和控制的功能。
主要包括以下几个关键组件：2.1 监控设备监控设备可以是安装在各个监控点位的摄像头、传感器或其他监测设备。
这些设备负责采集实时的监控数据，并将其传输给服务器。
2.2 服务器服务器是监控系统的核心组件，负责接收来自监控设备的数据，并进行处理和存储。
服务器还负责向监控设备发送指令，控制其运行状态和数据采集频率。
2.3 网络通信模块网络通信模块用于实现监控设备与服务器之间的数据传输和通信。
它可以基于传统的局域网连接，也可以使用无线网络或移动网络。
2.4 远程访问接口远程访问接口允许用户通过互联网远程访问监控系统。
用户可以通过Web页面、移动应用程序或其他方式查看实时监控视频、获取监控数据和进行操作。
3. 系统架构监控联网系统采用分布式架构，通过云服务将监控设备、服务器和远程访问接口连接起来，实现数据传输和远程访问。
系统架构的主要组件如下图所示：系统架构图如图所示，监控设备通过网络通信模块将采集到的数据发送给服务器。
服务器接收并处理数据，存储在数据库中，并根据需要发送指令给监控设备。
远程用户可以通过互联网访问服务器，获取实时监控视频和数据。
4. 技术实现4.1 硬件选型在设计监控联网系统时，需要选择适合的硬件设备。
监控设备可以选择高清摄像头、传感器等，服务器可以选择高性能的主机或云服务器。
4.2 软件开发软件开发是系统实现的关键环节。
基于B/S网络结构的远程监控系统研发方案一、前言随着企业网络的集成化发展，Internet技术与控制技术融合在一起，远程操纵生产过程技术成为自动化技术的重要研究内容。
在工业自动化领域里，控制网络也正向体系结构的开放性方向发展，信息沟通的领域正迅速覆盖从工厂的现场设备到控制、管理的各个层次，基于Internet/Intranet 的企业综合自动化方案已经成为热门的研究方向.通过Internet浏览器相关人员能够进行生产过程的远程监视，远程设备调试和远程设备故障诊断、处理，不但可以提高企业自动化水平，实现无人职守，而且在很大程度上为企业生产运作的科学管理、安全运行和有效维护奠定了坚实的基础。
但是，由于网络延时的存在，基于网络的控制系统不可能是一种闭环控制，采用的是远程监督控制方案，而逻辑控制功能由现场设备层完成。
本文根据这一思想提出基于B/S结构进行的网络控制，并开发了一套基于PLC和变频器的实时远程控制系统，该系统集软件开发技术、PLC技术、变频控制技术，网络通信技术于一体目前从结构模式上讲，有B/S(Browser/Server)结构和C/S(Client/Server)结构。
二、B/S结构和C/S结构的比较C/S结构就是传统意义上的客户机/服务器模式，系统任务分别由客户机和服务器来完成。
服务器具有数据采集、控制和与客户机通信的功能；客户端则包括与服务器通信和用户界面模块。
这是一种典型的“瘦服务器/肥客户机”的模式，它有以下缺点：1. 部署困难，除了要安装服务器软件外，对每台客户机都要安装客户软件的一份拷贝。
满足不了客户端跨平台的要求。
一般来说，客户端的操作系统是不同的，与此对应的客户端程序也是不同的。
但是，为每一种操作系统设计一个客户端程序是不现实的。
而要求客户放弃已有的操作系统来购买一新的操作系统会使客户付出很大的代价。
2. 管理、维修费用高、难度大。
于是，我们就在传统的C/S结构的中间加上一层，把原来客户机所负责的功能交给中间层来实现，这个中间层即为Web服务器层。

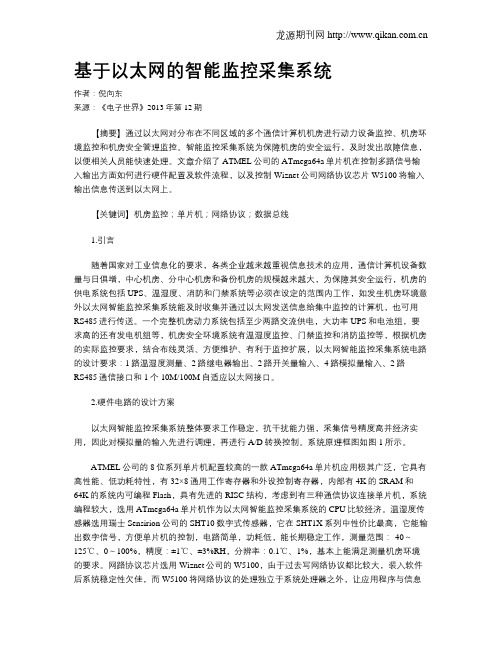

基于以太网的智能监控采集系统作者：倪向东来源：《电子世界》2013年第12期【摘要】通过以太网对分布在不同区域的多个通信计算机机房进行动力设备监控、机房环境监控和机房安全管理监控。
智能监控采集系统为保障机房的安全运行，及时发出故障信息，以便相关人员能快速处理。
文章介绍了ATMEL公司的ATmega64a单片机在控制多路信号输入输出方面如何进行硬件配置及软件流程，以及控制Wiznet公司网络协议芯片W5100将输入输出信息传送到以太网上。
【关键词】机房监控；单片机；网络协议；数据总线1.引言随着国家对工业信息化的要求，各类企业越来越重视信息技术的应用，通信计算机设备数量与日俱增，中心机房、分中心机房和备份机房的规模越来越大，为保障其安全运行，机房的供电系统包括UPS、温湿度、消防和门禁系统等必须在设定的范围内工作，如发生机房环境意外以太网智能监控采集系统能及时收集并通过以太网发送信息给集中监控的计算机，也可用RS485进行传送。
一个完整机房动力系统包括至少两路交流供电，大功率UPS和电池组，要求高的还有发电机组等，机房安全环境系统有温湿度监控、门禁监控和消防监控等，根据机房的实际监控要求，结合布线灵活、方便维护、有利于监控扩展，以太网智能监控采集系统电路的设计要求：1路温湿度测量、2路继电器输出、2路开关量输入、4路模拟量输入、2路RS485通信接口和1个10M/100M自适应以太网接口。
2.硬件电路的设计方案以太网智能监控采集系统整体要求工作稳定，抗干扰能力强，采集信号精度高并经济实用，因此对模拟量的输入先进行调理，再进行A/D转换控制。
系统原理框图如图1所示。
ATMEL公司的8位系列单片机配置较高的一款ATmega64a单片机应用极其广泛，它具有高性能、低功耗特性，有32×8通用工作寄存器和外设控制寄存器，内部有4K的SRAM和64K的系统内可编程Flash，具有先进的RISC结构，考虑到有三种通信协议连接单片机，系统编程较大，选用ATmega64a单片机作为以太网智能监控采集系统的CPU比较经济。
监控系统长距离以太网解决方案随着人们对安全防范重视程度的提高和技术的进步，监控系统已经由最初的模拟系统，向数字化、网络化、智能化方向发展。
在监控系统网络化的进程中，网络传输技术是至关重要的。
但是，标准以太网在铜缆上的传输距离不能超过100米的规定，这在一定程度上阻碍了监控网络化的进程。
为了实现网络化的视频监控、周界报警、可视对讲、门禁控制等，这100米的距离限制成为巨大的障碍。
如果增加中继设备，无疑在增加设备和维护成本的同时降低了系统的可靠性；如果使用光缆，就必须要考虑工程造价的提高和工期的延长。
有没有一种简单且经济的方法来解决这个问题呢？LRE长线交换机特性科地通信目前已推出LRE（Long Range Ethernet）长距离以太网设备，能够将10M以太网在普通5类线上的传输距离扩展到1000米以上，从而很好地解决了上述问题。
此类长线交换机主要特性包括：1.完全兼容IEEE802.3物理层部分协议。
它既可以工作在PHY模式从而替换普通的以太网物理层；也可以工作在转换器／中继器模式，实现普通以太网与长距离以太网之间的转换；2.在成对使用的情况下，传输速率为10M时，以太网在3/5类线上的传输距离为1000米以上；速率为1 00M时，传输距离为260米以上；3.具备线缆长度计算功能，为用户提供线缆故障检测和定位功能。
当线缆出现故障的时候，这一功能可以迅速向用户报告线缆故障的位置，以及可能导致故障的原因；4.使用此类长线交换机的以太网不仅可以在5类线上传输，也可以在3类线，甚至HYA音频线上传输。
这也给组网带来了很大的方便；5具有交叉线缆（cross over）自适应功能；6.支持长距离的以太网供电（PoE，Power over Ethernet）。
监控领域应用模式此类长线交换机在监控领域主要有两种应用模式：长距离以太网设备直接连接模式(Direct Connectio n)和普通以太网设备转换成长距离连接、长距离中继模式(Converter/Repeater Connection)。
基于无线以太网的船舶机舱自动化监控系统的设计作者：林井南冯旭晨高楠来源：《科技探索》2013年第04期摘要：本文以船舶机舱监控作为研究背景，介绍了借助无线以太网实现了机舱内部设备的压力、电流、频率等监控及船舱的压力、温度等安全监控和报警，并以语音、图像远程传输的自动化监控方案。
同时介绍了该系统的基本组成、功能和软、硬件的设计。
该设计系统将多媒体技术、计算机技术以及数字通信技术集中应用于一体。
克服了船舶远洋航行时的恶劣环境产生的干扰，实现了远程监控、自动报警、图像与语音的输出、信息查询打印的功能。
从实践验证结果中可以得知，该系统具备稳定可靠的运行状态，且性能优良。
是实现“无人机舱”的关键设备。
在一定程度上促进了船舶机舱监控自动化水平的提高。
关键词：数据采集机舱自动化监控无线以太网引言随着科学技术的不断发展和进步，船舶制造业也在蓬勃发展，船舶自动化的应用也有了更新的要求。
为了能够确保船舶在运行过程中的正常行驶，船员能够方便快捷的对主机、辅机、滑油、燃油、锅炉、冷却水等机舱设备的工作情况进行了解掌握，需要对船舱内各工作部件的进行实时监控。
在本机舱的自动化程序运行中，是将每个设备的全部参数点数据采集并存贮在计算机数据库中，然后再进行处理并输出显示。
通过现代局域网技术的应用，实现了集中远程监控，对监控设备实现远程操作，能够快速、高效的实现控制机舱内部设备工作情况。
并且能够通过远程监控及操作对一些海上突发事件进行快速应急处理。
与此同时，码头工作站也能够集中监控多艘船舶，确保了轮船运行的安全性。
1、实例分析和系统组成、功能本系统应用在辽宁省大连市某58K散货船。
对于这艘船舶的运行，是根据船舶设计需要在监控室和驾驶室分别装置了一台工控机，为了采集、处理船舶中各设备的运行参数，并为网络中其他设备提供数据依据。
工控机是以数据采集模块间的通讯来实现数据的采集的，可以通过局域网来实现两台工控机同时对数据采集模块的端口的访问并读取监控数据。
基于无线以太网的船舶机舱自动化监控系统的设计摘要：本文以船舶机舱监控作为研究背景，介绍了借助无线以太网实现了机舱内部设备的压力、电流、频率等监控及船舱的压力、温度等安全监控和报警，并以语音、图像远程传输的自动化监控方案。
同时介绍了该系统的基本组成、功能和软、硬件的设计。
该设计系统将多媒体技术、计算机技术以及数字通信技术集中应用于一体。
克服了船舶远洋航行时的恶劣环境产生的干扰，实现了远程监控、自动报警、图像与语音的输出、信息查询打印的功能。
从实践验证结果中可以得知，该系统具备稳定可靠的运行状态，且性能优良。
是实现“无人机舱”的关键设备。
在一定程度上促进了船舶机舱监控自动化水平的提高。
关键词：数据采集机舱自动化监控无线以太网引言随着科学技术的不断发展和进步，船舶制造业也在蓬勃发展，船舶自动化的应用也有了更新的要求。
为了能够确保船舶在运行过程中的正常行驶，船员能够方便快捷的对主机、辅机、滑油、燃油、锅炉、冷却水等机舱设备的工作情况进行了解掌握，需要对船舱内各工作部件的进行实时监控。
在本机舱的自动化程序运行中，是将每个设备的全部参数点数据采集并存贮在计算机数据库中，然后再进行处理并输出显示。
通过现代局域网技术的应用，实现了集中远程监控，对监控设备实现远程操作，能够快速、高效的实现控制机舱内部设备工作情况。
并且能够通过远程监控及操作对一些海上突发事件进行快速应急处理。
与此同时，码头工作站也能够集中监控多艘船舶，确保了轮船运行的安全性。
1、实例分析和系统组成、功能本系统应用在辽宁省大连市某58k散货船。
对于这艘船舶的运行，是根据船舶设计需要在监控室和驾驶室分别装置了一台工控机，为了采集、处理船舶中各设备的运行参数，并为网络中其他设备提供数据依据。
工控机是以数据采集模块间的通讯来实现数据的采集的，可以通过局域网来实现两台工控机同时对数据采集模块的端口的访问并读取监控数据。
在整个系统中，数据采集模块中各种监控参量是通过传感器接口转换成数量并向计算机中传输，其中开关量需经过编码，模拟量的需要经过转换。
