综合布线水平子系统工程技术1. 简介综合布线水平子系统工程技术是在建筑物内、建筑物之间甚至建筑群之间建立起通信和数据网络的重要技术之一。
本文将介绍综合布线水平子系统工程技术的基本概念、组成结构、设计原则、实施步骤以及未来发展趋势。
2. 基本概念综合布线水平子系统工程技术是一种将各种通信、数据、电力、视频等设施通过统一的布线系统进行互联和传输的技术。
综合布线水平子系统工程技术的核心是建立一个灵活、可扩展且可维护的网络基础设施，以支持各种设备和应用的联通。
3. 组成结构综合布线水平子系统工程技术由以下几个组成部分构成：•机房：用于承载网络设备和服务器的物理空间，需要满足一定的规范和条件，如温湿度、防尘等。
•主干线：用于连接各个机房的主要通信线路，通常采用光纤或双绞线布线，具有高带宽和稳定传输性能。
•水平线：用于连接机房与终端设备的线路，通常采用双绞线布线，包括对数据网络和电话网络的支持。
•终端设备：包括计算机、打印机、电话、摄像头等各种设备，通过水平线与主干线相连。
4. 设计原则在进行综合布线水平子系统工程技术设计时，需要遵循以下原则：•根据需求进行需求分析和规划，包括网络带宽、设备数量、布线长度等。
•选择适当的机房位置和大小，满足设备的容纳和管理需求。
•选择合适的布线材料和技术标准，以满足传输性能和工程成本的要求。
•设计合理的布线路径和通道，便于维护和扩展。
•考虑安全性和可靠性，采取必要的防火、防雷、防破坏措施。
•遵循技术规范和标准，确保设备和布线的互操作性。
5. 实施步骤实施综合布线水平子系统工程技术的步骤如下：1.需求分析：根据业务需求和设备要求，进行需求分析和规划。
2.网络设计：设计网络拓扑结构、布线路径和通道，并选择合适的布线材料。
3.机房建设：选择合适的机房位置、大小和环境，搭建网络设备和服务器。
4.布线实施：进行水平线和主干线的布线，确保连接质量和性能。
5.设备安装：安装和调试终端设备，并进行联通测试。

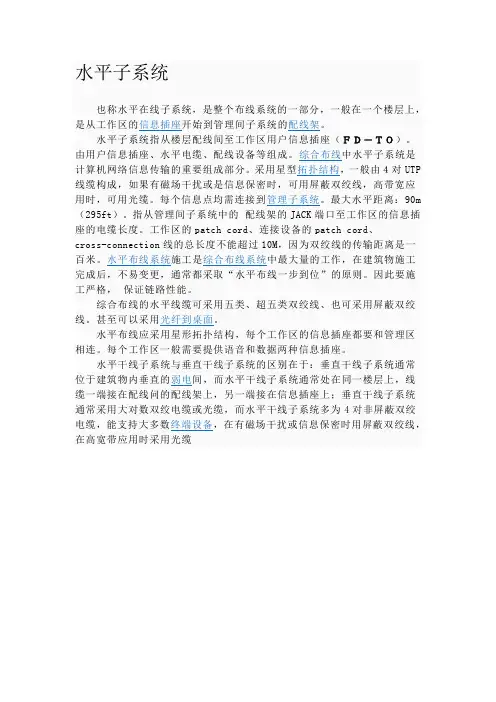

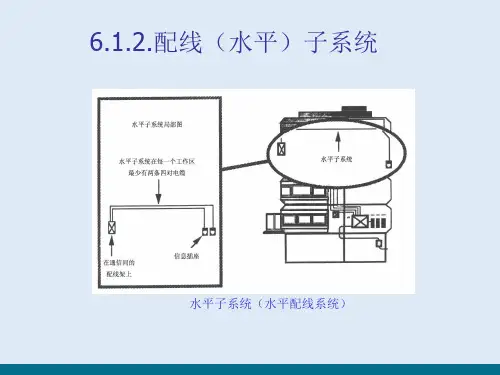

水平子系统
也称水平在线子系统，是整个布线系统的一部分，一般在一个楼层上，是从工作区的信息插座开始到管理间子系统的配线架。
水平子系统指从楼层配线间至工作区用户信息插座（ＦＤ－ＴＯ）。

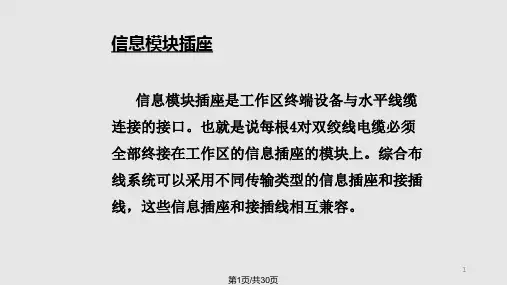

由用户信息插座、水平电缆、配线设备等组成。
综合布线中水平子系统是计算机网络信息传输的重要组成部分。
采用星型拓扑结构，一般由４对UTP 线缆构成，如果有磁场干扰或是信息保密时，可用屏蔽双绞线，高带宽应用时，可用光缆。
每个信息点均需连接到管理子系统。
最大水平距离：90m （295ft）。
指从管理间子系统中的配线架的JACK端口至工作区的信息插座的电缆长度。
工作区的patch cord、连接设备的patch cord、
cross-connection线的总长度不能超过10M，因为双绞线的传输距离是一百米。
水平布线系统施工是综合布线系统中最大量的工作，在建筑物施工完成后，不易变更，通常都采取“水平布线一步到位”的原则。
因此要施工严格，保证链路性能。
综合布线的水平线缆可采用五类、超五类双绞线、也可采用屏蔽双绞线。
甚至可以采用光纤到桌面。
水平布线应采用星形拓扑结构，每个工作区的信息插座都要和管理区相连。
每个工作区一般需要提供语音和数据两种信息插座。

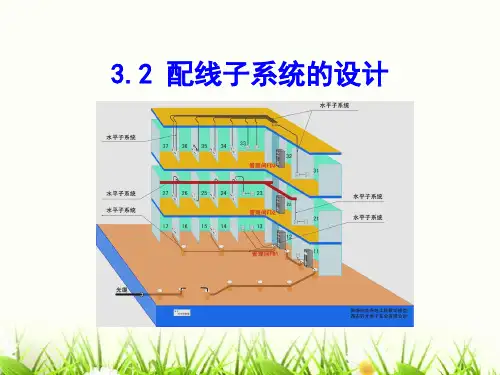

水平干线子系统与垂直干线子系统的区别在于：垂直干线子系统通常位于建筑物内垂直的弱电间，而水平干线子系统通常处在同一楼层上，线缆一端接在配线问的配线架上，另一端接在信息插座上；垂直干线子系统通常采用大对数双绞电缆或光缆，而水平干线子系统多为4对非屏蔽双绞电缆，能支持大多数终端设备，在有磁场干扰或信息保密时用屏蔽双绞线，在高宽带应用时采用光缆。

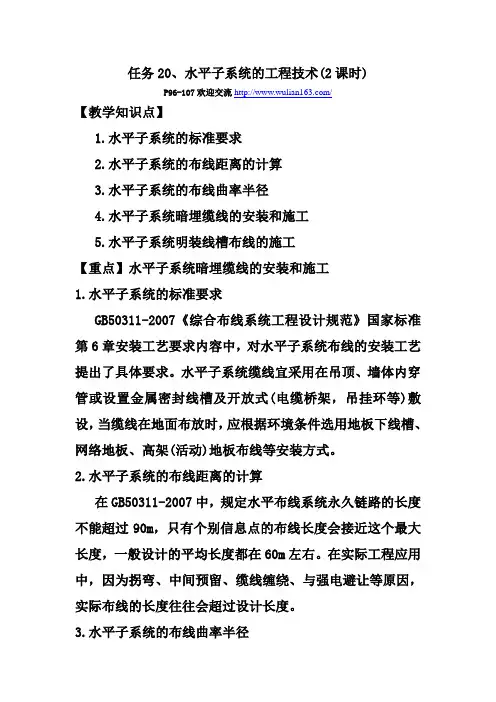

任务20、水平子系统的工程技术(2课时)P96-107欢迎交流/【教学知识点】1.水平子系统的标准要求2.水平子系统的布线距离的计算3.水平子系统的布线曲率半径4.水平子系统暗埋缆线的安装和施工5.水平子系统明装线槽布线的施工【重点】水平子系统暗埋缆线的安装和施工1.水平子系统的标准要求GB50311-2007《综合布线系统工程设计规范》国家标准第6章安装工艺要求内容中，对水平子系统布线的安装工艺提出了具体要求。
水平子系统缆线宜采用在吊顶、墙体内穿管或设置金属密封线槽及开放式(电缆桥架，吊挂环等)敷设，当缆线在地面布放时，应根据环境条件选用地板下线槽、网络地板、高架(活动)地板布线等安装方式。
2.水平子系统的布线距离的计算在GB50311-2007中，规定水平布线系统永久链路的长度不能超过90m，只有个别信息点的布线长度会接近这个最大长度，一般设计的平均长度都在60m左右。
在实际工程应用中，因为拐弯、中间预留、缆线缠绕、与强电避让等原因，实际布线的长度往往会超过设计长度。
3.水平子系统的布线曲率半径布线施工中布线曲率半径直接影响永久链路的测试指标，多次的实验和工程测试经验表明，如果布线曲率半径小于标准规定时，永久链路测试不合格，特别是6类布线系统中，曲率半径对测试指标影响非常大。
4.水平子系统暗埋缆线的安装和施工水平子系统暗埋缆线施工程序一般如下：土建埋管→穿钢丝→安装底盒→穿线→标记→压接模块→标记。
墙内暗埋管一般使用Φ16或Φ20的穿线管，Φ16管内最多穿2条网络双绞线，Φ20管内最多穿3条网络双绞线。
5.水平子系统明装线槽布线的施工水平子系统明装线槽布线施工一般从安装信息点插座底盒开始，程序如下：安装底盒→钉线槽→布线→装线槽盖板→压接模块→标记【配套习题】1.缆线的弯曲半径应符合哪些规定？1) 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍。
2) 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的8倍。
第六章练习题一.掌握水平子系统的设计原则。
1.性价比最高原则这是因为水平子系统范围广、布线长、材料用量大，对工程总造价和质量有比较大的影响。
2.预埋管原则认真分析布线路由和距离，确定缆线的走向和位置。
新建建筑物优先考虑在建筑物梁和立柱中预埋穿线管，旧楼改造或者装修时考虑在墙面刻槽埋管或者墙面明装线槽。
因为在新建建筑物中预埋线管的成本比明装布管、槽的成本低，工期短，外观美观。
3.水平缆线最短原则为了保证水平缆线最短原则，一般把楼层管理间设置在信息点居中的房间，保证水平缆线最短。
对于楼道长度超过100米的楼层，或者信息点比较密集时，可以在同一层设置多个管理间，这样既能节约成本，又能降低施工难度，因为布线距离短时，线管和电缆也短，拐弯减少，布线拉力也小一些。
4.水平缆线最长原则按照GB50311国家标准规定，铜缆双绞线电缆的信道长度不超过100米，水平缆线长度一般不超过90米。
因此在前期设计时，水平缆线最长不宜超过90米。
5.避让强电原则一般尽量避免水平缆线与36伏以上强电供电线路平行走线。
在工程设计和施工中，一般原则为网络布线避让强电布线。
如果确实需要平行走线时，应保持一定的距离，一般非屏蔽网络双绞线电缆与强电电缆距离大于为30厘米，屏蔽网络双绞线电缆与强点电缆距离大于7厘米。
如果需要近距离平行布线甚至交叉跨越布线时，需要用金属管保护网络布线。
6.地面无障碍原则在设计和施工中，必须坚持地面无障碍原则。
一般考虑在吊顶上布线，楼板和墙面预埋布线等。
对于管理间和设备间等需要大量地面布线的场合，可以增加抗静电地板，在地板下布线。
二.掌握水平子系统的设备安装方法和技巧。
(一)安装施工原则1.埋管最大直径原则预埋在墙体中间暗管的最大管外径不宜超过50mm，预埋在楼板中暗埋管的最大管外径不宜超过25mm，室外管道进入建筑物的最大管外径不宜超过100mm。
2.穿线数量原则不同规格的线管，根据拐弯的多少和穿线长度的不同，管内布放线缆的最大条数也不同。
