电力线路继电保护设计开题报告开题报告一、选题背景和意义目前，电力线路在经过长时间运行或者受到外部因素的影响时，很容易出现各种故障，例如短路、过载和接地故障等。
这些故障如果不及时得到保护和解决，就会对电力系统的正常运行和生产造成严重的影响，甚至造成事故。
因此，为了保证电力线路的安全可靠运行，继电保护设计至关重要。
二、研究内容和主要任务本次继电保护设计的研究内容主要包括以下几个方面：1.电力线路继电保护的基本原理和工作原理的研究；2.电力线路故障类型和故障特点的分析；3.电力线路继电保护的主要功能和要求的分析；4.电力线路继电保护硬件及软件的设计及选型；5.电力线路继电保护的性能测试方法和测试结果的分析。
三、研究方法和技术路线本次继电保护设计的研究方法主要包括文献资料调研、理论分析和实验研究等。
其中，文献资料调研用于了解电力线路继电保护的相关知识和研究现状；理论分析用于分析电力线路故障类型和故障特点、继电保护的基本原理和工作原理以及主要功能和要求等；实验研究则用于验证继电保护设计的有效性和性能。
技术路线方面，首先进行电力线路故障类型和故障特点的分析，确定不同类型故障对应的继电保护方式；然后根据继电保护的功能和要求，选择合适的硬件和软件进行设计；最后通过性能测试方法来评估继电保护设计的有效性和性能。
四、论文结构安排本论文拟分为以下几个部分：1.绪论：介绍电力线路继电保护的背景和意义，提出研究内容和主要任务；2.理论基础：详细介绍电力线路故障类型和故障特点，以及继电保护的基本原理和工作原理；3.继电保护设计：分析电力线路继电保护的主要功能和要求，选择合适的硬件和软件进行设计；4.性能测试与结果分析：介绍继电保护设计的性能测试方法和测试结果，并进行分析；5.结论与展望：总结本次继电保护设计的成果，提出未来的研究方向。
五、预期成果通过本次继电保护设计的研究，预期可以设计出一种能够满足电力线路继电保护功能和要求的可靠系统，并验证其有效性和性能。
变电站设计开题报告变电站设计开题报告一、引言变电站是电力系统中重要的组成部分，它起着将高压电能转换为低压电能的作用。
随着电力需求的增长和电网的扩建，变电站的设计变得愈发重要。
本文将探讨变电站设计的相关问题，包括设计原则、技术要求以及环境因素等。
二、设计原则1. 安全性原则变电站作为电力系统的关键环节，其安全性至关重要。
设计中必须考虑到各种安全因素，包括防火、防爆、防雷击等。
此外，还需要合理设置安全设施，如消防设备、疏散通道等，以确保人员和设备的安全。
2. 可靠性原则变电站的可靠性直接影响到供电系统的稳定性和连续性。
因此，在设计中应考虑到设备的可靠性，选择高质量的设备和材料，并采取适当的备份和冗余措施，以应对可能出现的故障和事故。
3. 经济性原则变电站的建设和运行成本是设计中必须考虑的重要因素。
在设计中应尽量降低成本，包括优化布局、合理配置设备、降低能耗等。
同时，还应考虑到变电站的可扩展性和可维护性，以降低未来的运营成本。
三、技术要求1. 设备选择在变电站的设计中，设备的选择是关键环节。
应根据供电系统的需求和负荷特点，选择合适的变压器、断路器、隔离开关等设备。
同时，还应考虑到设备的技术指标、可靠性和经济性等因素。
2. 布局设计变电站的布局设计直接影响到运行效率和安全性。
应根据场地条件和设备布置要求，合理规划变电站的布局。
同时，还应考虑到设备之间的距离、通风和维护通道等因素，以确保设备的正常运行和维护。
3. 系统保护变电站的系统保护是保障电力系统稳定运行的重要环节。
在设计中应考虑到各种故障和事故可能对系统的影响，并采取相应的保护措施。
这包括过电压保护、过电流保护、接地保护等，以确保设备和人员的安全。
四、环境因素1. 地理条件变电站的地理条件对设计和运行都有一定的影响。
应根据地理条件选择合适的场地，并考虑到地质、地形等因素对设备和结构的影响。
同时，还应考虑到气候条件，如温度、湿度等，以确保设备在不同环境下的正常运行。
变电站设计开题报告变电站设计开题报告一、引言变电站是电力系统中非常重要的组成部分，它负责将输送来的高压电能转变为适合分配和使用的低压电能。
随着电力需求的增长和电网的发展，变电站的设计也变得越来越重要。
本文将围绕变电站设计展开研究，探讨变电站设计的关键问题和挑战。
二、背景随着社会的发展和经济的增长，电力需求不断增加。
为了满足这种需求，电力系统的规模也在不断扩大，变电站的建设和改造成为必然趋势。
然而，变电站设计面临着许多挑战，如安全性、可靠性、经济性等方面的问题。
因此，深入研究变电站设计的相关内容具有重要的理论和实践意义。
三、目标和意义本研究的目标是通过对变电站设计的深入研究，探讨如何提高变电站的安全性、可靠性和经济性。
具体来说，我们将研究以下几个方面：1. 变电站的布置和结构设计；2. 变电站的电气设备选型和配置；3. 变电站的绝缘配合和接地设计；4. 变电站的自动化和智能化设计。
这些研究内容将为变电站设计提供理论指导和实践经验，提高变电站的设计水平和运行效率，为电力系统的可持续发展做出贡献。
四、研究方法本研究将采用综合性的方法，包括文献调研、案例分析和数值模拟等。
首先，我们将对国内外相关文献进行梳理和分析，了解当前变电站设计的研究状况和存在的问题。
其次，我们将选取一些典型的变电站案例进行分析，研究其设计思路和实施效果。
最后，我们将运用数值模拟方法，对变电站的电气特性和运行参数进行模拟和优化，以提高变电站的设计水平。
五、预期结果通过本研究，我们预期能够得出以下几个结果：1. 对变电站布置和结构设计的研究，提出一些优化方案，以提高变电站的安全性和可靠性；2. 对变电站电气设备选型和配置的研究，提出一些经济性和节能性的设计方案；3. 对变电站绝缘配合和接地设计的研究，提出一些提高变电站绝缘性能和减少接地故障的方法；4. 对变电站自动化和智能化设计的研究，提出一些提高变电站运行效率和自动化程度的方案。
六、论文结构本论文将分为以下几个部分：1. 引言：介绍变电站设计的背景和意义；2. 相关工作：对国内外变电站设计的研究现状进行综述；3. 方法和数据：介绍本研究的方法和数据来源；4. 结果和讨论：对研究结果进行分析和讨论；5. 结论：总结本研究的主要发现和不足之处，并提出未来的研究方向。
山西农业大学信息学院电气工程及其自动化专业本科生毕业设计（论文）开题报告课题名称220KV变电站继电保护及整定计算山西农业大学信息与机电工程系学院专业信息学院电气工程及其自动化学生姓名白泽朋学号2011203431指导教赵若静师（内容包含：课题的根源及意义，国内外发展情况，本课题的研究目标、内容、方法、手段及进度安排，实验方案的可行性剖析和已具备的实验条件，详细参照文件等。
撰写要求：字数许多于1500 字。
）一、选题的理论，实质意义。
在我国，电力工程中的变电系统是关系到国计民生的重要构成部门，它的主要构成部分就是变电站，是发电站和用电户的过渡环节，变电站的主要作用就是变换电压和分派到用电户，因为变电站在电网中合用十分宽泛，所以电力系统可否稳固的运行是由变电站可否正常运行所决定的。
实习变电站继电保护的故障信息办理，瞄正确，有效的判断故障，减短停电时间，提升工作效率有着特别重要的意义。
当变电站正常运行时，变电站中的继电保护系统是不会动作的，变电站在正常运行时表现不出来继电保护在此中的重要作用的。
可是若没有相应的继电保护时，当变电站一旦发生故障时，即便是特别小的故障也不会被消除，而会使故障愈来愈严重，进而致使结果不可思议。
继电保护是经过装置反应电力系统的不正常运行和故障信号，动作于发信号和跳闸，能快速、正确的隔绝电力系统发生各样故障，防止大面积地域停电事故，保证电力系统的安全及其稳固运行。
作为提升电能质量的技术手段之一。
继电保护直接保证电力生产向着高质量、高效益方向发展。
二、设计（研究）现状和发展趋向现状：跟着电子技术、计算机技术和通讯技术的发展，我国电力系统继电保护先后经历了四个不一样的发展期间：2O世纪 50 年月是机电式继电保护，我国工程技术人员创建性地汲取、消化、掌握了外国先进的继电保护设施性能和运行技术，建成了一支拥有深沉继电保护理论成就和丰富运行经验的继电保护技术队伍，对全国继电保护技术队伍的成立和成长起了指导作用。
变电站设计开题报告变电站设计开题报告一、引言在电力系统中，变电站是重要的组成部分，它起着将高压电力转换为低压电力的作用。
变电站的设计关系到电力系统的运行效率和安全性，因此，本次设计旨在研究变电站的设计方案，以提供一个高效、可靠、安全的变电站设计。
二、背景随着电力需求的不断增长，变电站的建设和更新变得尤为重要。
传统的变电站设计存在一些问题，如设备老化、能源浪费等。
因此，我们需要进行变电站设计的研究，以满足新能源发展和电力系统的需求。
三、目标本次变电站设计的目标是：1. 提高电力系统的运行效率：通过优化变电站的布局和设备配置，减少能源损耗，提高电力系统的运行效率。
2. 提高变电站的可靠性：采用可靠的设备和控制系统，提高变电站的可靠性，减少故障发生的可能性。
3. 提高变电站的安全性：通过合理的设计和安全措施，确保变电站的安全运行，保护工作人员和设备的安全。
四、研究方法本次变电站设计将采用以下研究方法：1. 文献综述：对已有的变电站设计方案和相关研究进行综合分析，了解当前的设计趋势和技术发展。
2. 实地调研：参观已建成的变电站，了解实际运行情况和存在的问题，为设计提供实践经验。
3. 数值模拟：利用电力系统仿真软件，对不同设计方案进行模拟和分析，评估其性能和可行性。
4. 数据分析：通过收集和分析相关数据，评估不同设计方案的效果，为最终设计提供依据。
五、预期成果本次变电站设计的预期成果包括：1. 变电站设计方案：根据研究结果，提出一套高效、可靠、安全的变电站设计方案，满足电力系统的需求。
2. 设备配置方案：根据变电站设计方案，确定合适的设备配置，包括变压器、开关设备等。
3. 控制系统设计：设计合理的控制系统，确保变电站的安全运行和远程监控。
4. 经济评估报告：对设计方案进行经济评估，包括投资成本、运行成本等，为决策提供参考。
六、计划安排本次变电站设计的计划安排如下：1. 第一阶段：文献综述和实地调研，了解当前的设计趋势和实际情况。
快恢复非故障线路供电。
要实现这些功能，采用常规变电所的一、二次设计，选用传统的二次设备是很难满意要求的，必需利用先进的计算机技术，研制和开发变电所自动化系统，以全微机化的新型二次设备代替常规设备，尽量做到硬件资源、信息资源共享，用不同的模块软件实现常规设备的各种功能，用计算机局域网代替大量信号电缆的联接，用主动模式代替常规设备的被动模式。
变电所自动化系统，不仅功能上满意了配电自动化的要求，而且集微机监控、数据采集和微机保护于一体，将调度自动化、继电保护、变电管理和通信等综合为一体，做到硬、软件资源共享。
实现了配电网自动化系统和城网变电所的遥控、通测、通信、遥调的要求，并实现了变电所的无人值班运行，同时简化了变电所二次部分的硬件配置，减轻了施工安装和运行维护的工作量，降低了变电所的总造价和运行费用。
随着科学技术的不断进步，断路器交流操作技术的成熟，保护和监控系统平安牢靠性的提髙和对室外环境的适应范围扩大，小型化无人值班110kV变电所必定向三无（即无人值班、无房屋建筑、无电缆沟道）方向发展。
4、研究的主要内容及设计成果的应用价值4.1电气主接线设计110kv进出线的接线方式，35kv出线的接线方式，10kv出线的接线方式设计。
在进出线路较多时为便于电能的汇合和安排，常设置母线作为中间环节，是线路简洁清楚，运行便利，有利于安装和扩建。
由于本变电站各电压等级进出线较多，应采用有母线连接。
接线方式主要有单母线接线、单母分段、单母分段带旁路母线、桥形接线、3/2接线、双母接线、双母分段接线。
4.2变压器选择包括变压器台数的确定，变压器容量的确定，变压器相数的确定，绕组数量的确定，调压方式和冷却方式的选择。
4.3短路电流计算在电力系统设计中，短路电流计算应按远景规划水平年来考虑，远景规划水平年一般取工程建成后5—10年中的某一年。
计算内容为系统在最大运行方式时，各枢纽点的三相短路电流和单相接地短路电流。
4.4电气设备的选择和校验进行设备选择时，应依据工程实际情况，在保证平安牢靠的前提下，乐观地采用新技术并留意节省。

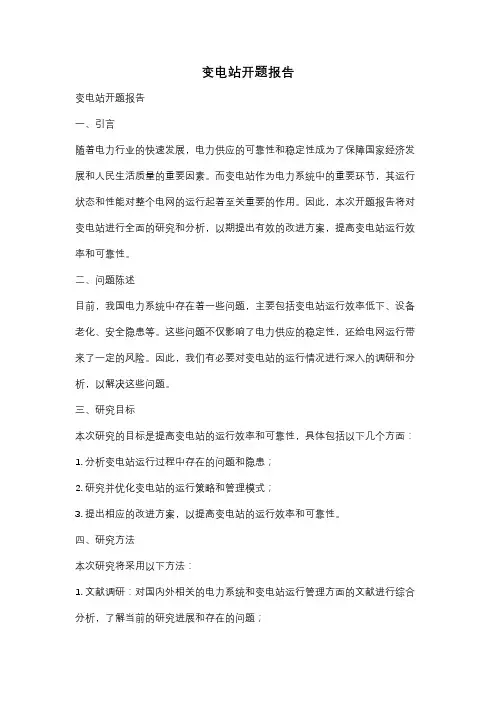

变电站开题报告变电站开题报告一、引言随着电力行业的快速发展，电力供应的可靠性和稳定性成为了保障国家经济发展和人民生活质量的重要因素。
而变电站作为电力系统中的重要环节，其运行状态和性能对整个电网的运行起着至关重要的作用。
因此，本次开题报告将对变电站进行全面的研究和分析，以期提出有效的改进方案，提高变电站运行效率和可靠性。
二、问题陈述目前，我国电力系统中存在着一些问题，主要包括变电站运行效率低下、设备老化、安全隐患等。
这些问题不仅影响了电力供应的稳定性，还给电网运行带来了一定的风险。
因此，我们有必要对变电站的运行情况进行深入的调研和分析，以解决这些问题。
三、研究目标本次研究的目标是提高变电站的运行效率和可靠性，具体包括以下几个方面：1. 分析变电站运行过程中存在的问题和隐患；2. 研究并优化变电站的运行策略和管理模式；3. 提出相应的改进方案，以提高变电站的运行效率和可靠性。
四、研究方法本次研究将采用以下方法：1. 文献调研：对国内外相关的电力系统和变电站运行管理方面的文献进行综合分析，了解当前的研究进展和存在的问题；2. 实地调研：选择几个具有代表性的变电站进行实地考察，了解其运行情况和存在的问题；3. 数据分析：通过对实地调研所获得的数据进行统计和分析，找出问题的根源和解决方案；4. 模拟仿真：利用电力系统仿真软件对变电站的运行情况进行模拟和优化，验证改进方案的可行性。
五、预期成果通过本次研究，我们预期能够取得以下成果：1. 对变电站运行过程中存在的问题和隐患进行全面的分析，并找出问题的根源；2. 提出相应的改进方案，包括运行策略和管理模式的优化；3. 通过模拟仿真验证改进方案的可行性，并进行性能评估；4. 提出针对变电站运行的建议和指导，以提高其运行效率和可靠性。
六、研究计划本次研究将按照以下计划进行：1. 第一阶段：文献调研和问题分析，对国内外相关研究进行综合分析，明确研究的重点和方向；2. 第二阶段：实地调研和数据收集，选择几个变电站进行考察，了解其运行情况和存在的问题；3. 第三阶段：数据分析和问题解决，通过对实地调研数据的统计和分析，找出问题的根源，并提出相应的改进方案；4. 第四阶段：模拟仿真和性能评估，利用电力系统仿真软件对改进方案进行验证，并进行性能评估；5. 第五阶段：撰写研究报告和总结，将研究成果进行整理和总结，撰写最终研究报告。
本科生毕业论文（设计）开题报告题目35KV变电站继电保护设计开题报告专业电气工程及其自动化学习中心文成学习中心D20809620007 姓名毛碎春学号指导教师王慧芳2010 年10 月13 日一、文献综述35kV变电站主要用于大城市中大工业企业内部及农村网络，具有极其重要的作用，它的安全稳定运行直接影响着其下一级变电站与所挂大型用户的正常工作。
变电站的基本设计方法主要通过以下三个步骤：①了解所设计变电站的基本情况，分析其在系统中的地位与作用。
②正确选择变电站的控制方式，对35kV变电站宜采用无人值班形式。
③通过电气主接线图正确选择电气设备。
④对目标变电站继电保护和自动装置的规划、选择及校验。
⑤绘制二次侧的继电保护原理图。
继电保护及自动装置属于二次部分，它对电力系统的安全稳定运行起着至关重要的作用。
继电保护整定的基本任务就是要对各种继电保护给出整定值，而对电力系统中的全部继电保护来说，则需要编出一个整定方案。
整定方案通常可按电力系统的电压等级或者设备来编制，并且还可按继电保护的功能划分小方案分别进行。
例如：35kV变电站继电保护可分为：相间短路的电压、电流保护，单相接地零序电流保护，短线路纵联差动保护等。
整定计算一般包括动作值的整定、灵敏度的校验和动作时限的整定三部分。
并且分为：①无时限电流速断保护的整定。
②动作时限的整定。
③带时限电流速断保护的整定。
对继电保护装置的基本要求有四点：即选择性、灵敏性、速动性和可靠性（1）选择性当供电系统中发生故障时，继电保护装置应能有选择性地将故障部分切除。
也就是它应该首先断开距离故障点最近的断路器，以保证系统中其它非故障部分能继续正常运行。
系统中的继电保护装置能满足上述要求的，就称为有选择性；否则就称为没有选择性。
主保护和后备保护：35kV供电系统中的电气设备和线路应装设短路故障保护。
短路故障保护应有主保护、后备保护，必要时可增设辅助保护。
当在系统中的同一地点或不同地点装有两套保护时，其中有一套动作比较快，而另一套动作比较慢，动作比较快的就称为主保护；而动作比较慢的就称为后备保护。
即：为满足系统稳定和设备的要求，能以最快速度有选择地切除被保护设备和线路故障的保护，就称为主保护；当主保护或断路器拒动时，用以切除故障的保护，就称为后备保护。
后备保护不应理解为次要保护，它同样是重要的。
后备保护不仅可以起到当主保护应该动作而未动作时的后备，还可以起到当主保护虽已动作但最终未能达到切除故障部分的作用。
除此之外，它还有另外的意义。
为了使快速动作的主保护实现选择性，从而就造成了主保护不能保护线路的全长,而只能保护线路的一部分。
也就是说，出现了保护的死区。
这一死区就必须利用后备保护来弥补不可。
近后备和远后备：当主保护或断路器拒动时，由相邻设备或线路的保护来实现的后备称为远后备保护；由本级电气设备或线路的另一套保护实现后备的保护，就叫近后备保护；辅助保护：为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护，称为辅助保护。
（2）灵敏性灵敏性指继电保护装置对故障和异常工作状况的反映能力。
在保护装置的保护范围内，不管短路点的位置如何、不论短路的性质怎样，保护装置均不应产生拒绝动作；但在保护区外发生故障时,又不应该产生错误动作。
保护装置灵敏与否，一般用灵敏系数来衡量。
保护装置的灵敏系数应根据不利的运行方式和故障类型进行计算。
灵敏系数Km为被保护区发生短路时，流过保护安装处的最小短路电流Id.min与保护装置一次动作电流Idz的比值，即:Km=Id.min/Idz灵敏系数越高，则反映轻微故障的能力越强。
各类保护装置灵敏系数的大小，根据保护装置的不同而不尽相同。
对于多相保护，Idz取两相短路电流最小值Idz(2);对于10kV不接地系统的单相短路保护取单相接地电容电流最小值Ic.min 。
（3）速动性速动性是指保护装置应能尽快地切除短路故障。
缩短切除故障的时间，就可以减轻短路电流对电气设备的损坏程度，加快系统电压的恢复，从而为电气设备的自启动创造了有利条件，同时还提高了发电机并列运行的稳定性。
所谓故障的切除时间是指保护装置的动作时间与断路器的跳闸时间之和。
由于断路器一经选定，其跳闸时间就已确定，目前我国生产的断路器跳闸时间均在0.02s以下。
所以实现速动性的关键是选用的保护装置应能快速动作。
（4）可靠性保护装置应能正确的动作，并随时处于准备状态。
如不能满足可靠性的要求，保护装置反而成为了扩大事故或直接造成故障的根源。
为确保保护装置动作的可靠性，则要求保护装置的设计原理、整定计算、安装调试要正确无误；同时要求组成保护装置的各元件的质量要可靠、运行维护要得当、系统应尽可能的简化有效，以提高保护的可靠性。
继电保护的基本原理：（1）电力系统故障的特点电力系统中的故障种类很多，但最为常见、危害最大的应属各种类型的短路事故。
一旦出现短路故障，就会伴随其产生三大特点。
即：电流将急剧增大、电压将急剧下降、电压与电流之间的相位角将发生变化。
（2）继电保护的类型在电力系统中以上述物理量的变化为基础，利用正常运行和故障时各物理量的差别就可以构成各种不同原理和类型的继电保护装置。
如：反映电流变化的电流保护，有定时限过电流保护、反时限过电流保护、电流速断保护、过负荷保护和零序电流保护等；反映电压变化的电压保护，有过电压保护和低电压保护；既反映电流的变化又反映电压与电流之间相位角变化的方向过电流保护；反映电压与电流之间比值，也就是反映短路点到保护安装处阻抗的距离保护；反映输入电流与输出电流之差的差动保护，其中又分为横联差动和纵联差动保护；用于反映系统中频率变化的周波保护；专门用于反映变压器内部故障的气体保护（即瓦斯保护），其中又分为轻瓦斯和重瓦斯保护；专门用于反映变压器温度变化的温度保护等。
在电力系统中，大型变压器是属于一种比较重要和比较昂贵的设备。
如果一台变压器故障为了减少故障的损坏程度必须尽快把变压器切除，损坏的变压器的维修费用不仅非常昂贵而且对电力系统的损失很大，可达几百万美元。
因此，减少变压器故障的次数和停电时间是很重要。
所以，要求变压器保护更为可靠和安全，包括对保护不拒动（可靠性），不误动（安全性）以及快速动作（切除故障时间短）的要求。
然而，由于变压器复杂的运行工况，保护变压器不是一件容易的事，可以说，在电力系统中，保护变压器对继电保护是一种挑战。
继电保护发展现状，电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力，因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段。
继电保护的未来发展，继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化发展。
微机保护技术的发展趋势：①高速数据处理芯片的应用②微机保护的网络化③保护、控制、测量、信号、数据通信一体化④继电保护的智能化。
二、论文提纲1 绪论1.1 变电站继电保护的发展1.2 继电保护装置的基本要求1.3 继电保护整定1.4 本文的主要工作2 设计概述2.1 设计依据2.2 设计规模2.3 设计原始资料3 电气主接线的选择与负荷计算3.1 主接线设计要求3.2 变电站主接线的选择原则3.3 主接线方案选择3.4 35kV变电所主接线简图3.5 负荷计算4 短路电流的计算4.1 引言4.2 基准参数选定4.3 阻抗计算4.4 短路电流计算4.5 短路电流计算结果5 变电所继电保护及故障分析5.1本系统故障分析5.2 线路继电保护装置5.3 主变压器继电保护装置设置5.4 本设计继电保护装置原理概述6 主变压器继电保护整定计算及继电器的选择6.1 概述6.2 瓦斯保护6.3 差动保护6.4 过电流保护6.5 过负荷保护6.6 冷却风扇自起动7 线路的保护整定计算7.1 概述7.2 线路保护的原理7.3 35kV线路三段式电流保护整定计算7.4 10kV线路保护整定计算8 结论三、文献综述1．王梅义.高压电网继电保护运行技术［S］.北京:电力工业出版社，19812．熊为群.陶然.继电保护自动装置及二次接线（第二版）. 中国电力出版社.20003．杨奇逊.微型机继电保护基础［S］.北京:水利电力出版社.19884．吴斌.刘沛.陈德树.继电保护中的人工智能及其应用［S］.电力系统自动化.1995(4) 5．韩笑.电气工程专业毕业设计指南——继电保护分册［S］.北京:中国水利水电出版社，20036．崔家佩.孟庆炎.熊炳耀.电力系统继电保护与安全自动装置整定计算［S］.北京:水利水电出版社.2002年.7．许建安.连晶晶.继电保护技术［S］.北京:中国水利水电出版社.2004.8．李火元.电力系统继电保护与自动装置（第二版）［S］.北京:中国电力出版社.2006 9．尹项根.曾克娥.电力系统继电保护原理与应用（上册）［S］.武汉.华中科技大学出版社，200110．贺家李.宋从矩.电力系统继电保护原理［S］.北京:水利电力出版社.198511．何仰赞.温增银.电力系统分析（上）［S］.华中理工大学出版社.1996年7月12．西安交通大学.李光琦.电力系统暂态分析（第二版）［S］.北京:中国电力出版社.1995年5月.13．芮静康.现代工业与民用供配电设计手册［S］.中国水利水电出版社.2004. 178～221.222～32114．江苏省电力公司.电力系统继电保护原理与实用技术［S］.中国电力出版社.2006 15．中国航空工业规划设计研究院等.现代工业与民用供配电设计手册（第二版）［S］.水利电力出版社.199416．江苏省电力设计院.35～110kV无人值班变电所典型方案设计［S］.中国电力出版社.200217．国家标准GB50062-92：电力装置的继电保护和自动装置设计规范[S].北京：中国计划出版社，1992。
