中频感应熔炼炉

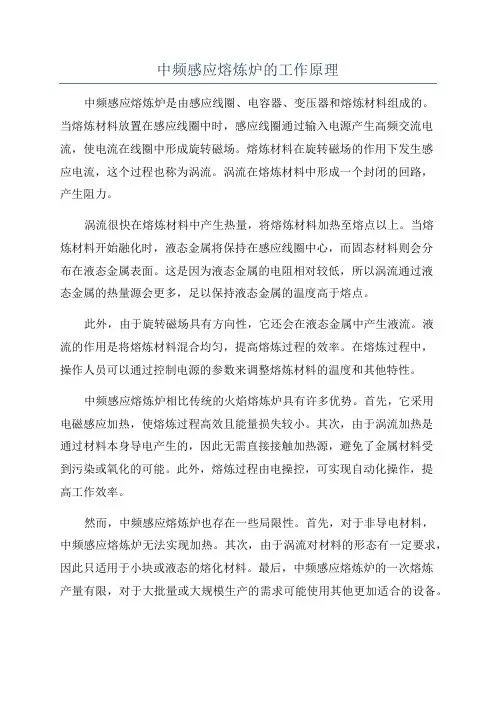

中频感应熔炼炉的工作原理中频感应熔炼炉是由感应线圈、电容器、变压器和熔炼材料组成的。

当熔炼材料放置在感应线圈中时，感应线圈通过输入电源产生高频交流电流，使电流在线圈中形成旋转磁场。

熔炼材料在旋转磁场的作用下发生感应电流，这个过程也称为涡流。

涡流在熔炼材料中形成一个封闭的回路，产生阻力。

涡流很快在熔炼材料中产生热量，将熔炼材料加热至熔点以上。

当熔炼材料开始融化时，液态金属将保持在感应线圈中心，而固态材料则会分布在液态金属表面。

这是因为液态金属的电阻相对较低，所以涡流通过液态金属的热量源会更多，足以保持液态金属的温度高于熔点。

此外，由于旋转磁场具有方向性，它还会在液态金属中产生液流。

液流的作用是将熔炼材料混合均匀，提高熔炼过程的效率。

在熔炼过程中，操作人员可以通过控制电源的参数来调整熔炼材料的温度和其他特性。

中频感应熔炼炉相比传统的火焰熔炼炉具有许多优势。

首先，它采用电磁感应加热，使熔炼过程高效且能量损失较小。

其次，由于涡流加热是通过材料本身导电产生的，因此无需直接接触加热源，避免了金属材料受到污染或氧化的可能。

此外，熔炼过程由电操控，可实现自动化操作，提高工作效率。

然而，中频感应熔炼炉也存在一些局限性。

首先，对于非导电材料，中频感应熔炼炉无法实现加热。

其次，由于涡流对材料的形态有一定要求，因此只适用于小块或液态的熔化材料。

最后，中频感应熔炼炉的一次熔炼产量有限，对于大批量或大规模生产的需求可能使用其他更加适合的设备。

总的来说，中频感应熔炼炉通过感应线圈产生的旋转磁场，使材料发生涡流，并产生热量将材料加热至熔点以上。

这种熔炼方式具有高效、能量损失小和操作简便等优势，适用于金属和合金的小批量熔炼。

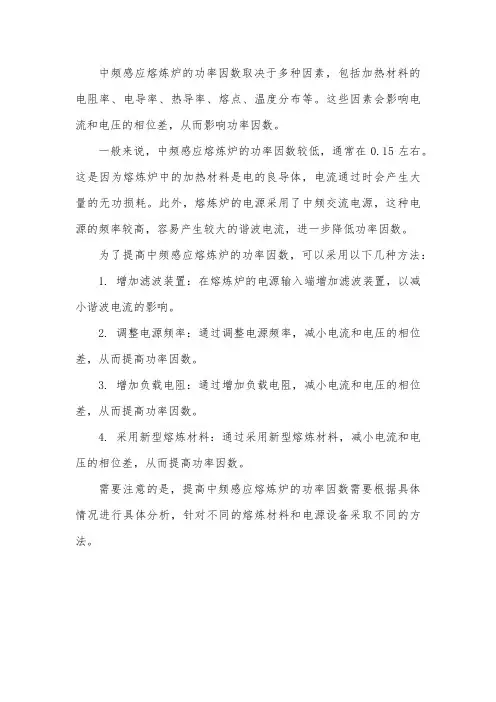

中频感应熔炼炉的功率因数取决于多种因素，包括加热材料的电阻率、电导率、热导率、熔点、温度分布等。

这些因素会影响电流和电压的相位差，从而影响功率因数。

一般来说，中频感应熔炼炉的功率因数较低，通常在0.15左右。

这是因为熔炼炉中的加热材料是电的良导体，电流通过时会产生大量的无功损耗。

此外，熔炼炉的电源采用了中频交流电源，这种电源的频率较高，容易产生较大的谐波电流，进一步降低功率因数。

为了提高中频感应熔炼炉的功率因数，可以采用以下几种方法： 1. 增加滤波装置：在熔炼炉的电源输入端增加滤波装置，以减小谐波电流的影响。

2. 调整电源频率：通过调整电源频率，减小电流和电压的相位差，从而提高功率因数。

3. 增加负载电阻：通过增加负载电阻，减小电流和电压的相位差，从而提高功率因数。

4. 采用新型熔炼材料：通过采用新型熔炼材料，减小电流和电压的相位差，从而提高功率因数。

需要注意的是，提高中频感应熔炼炉的功率因数需要根据具体情况进行具体分析，针对不同的熔炼材料和电源设备采取不同的方法。

中频感应熔炼炉和加热炉的参数计算和常见首先，中频感应熔炼炉的参数计算主要包括功率和频率的确定。

功率的计算需要考虑被加热物质的熔点、特性以及熔化需要的热能。

通常采用的功率计算公式是：“功率=熔炼物质的熔化热值/熔化时间”。

频率的选择一般在1kHz至10kHz之间，具体根据被熔化物质的热导率以及炉子的尺寸确定。

其次，中频感应加热炉的参数计算同样涉及功率和频率的确定。

功率的计算需要考虑被加热物体的热容量、温升速率以及所需加热的时间。

通常采用的功率计算公式是：“功率=被加热物体的热容量*温升速率”，其中热容量为物体的质量乘以单位质量的热容量。

频率的选择一般在5kHz至100kHz之间，具体根据被加热物体的导电性能以及炉子的尺寸确定。

1.功率：中频感应熔炼炉和加热炉的功率一般从几千瓦到几百千瓦不等，根据具体的工作需求进行选择。

2.频率：中频感应熔炼炉和加热炉的频率一般在1kHz至100kHz之间，不同频率对材料的加热效果和熔化特性有所差异，需要根据具体工艺要求选择。

3.温度：中频感应熔炼炉和加热炉可以达到很高的温度，一般可以达到1000℃以上。

不同的材料对温度的要求不同，需要根据具体工艺进行调整。

4.电流：中频感应熔炼炉和加热炉的电流会根据功率、频率和电压等参数自动调整，一般会维持在较高的电流水平，以满足加热或熔化的需要。

5.应用领域：中频感应熔炼炉主要应用于金属材料的熔炼和铸造领域，例如钢铁、铜、铝等；中频感应加热炉主要应用于金属材料的预热、热处理、锻造等领域，例如淬火、调质等。

总之，中频感应熔炼炉和加热炉在现代工业生产中具有广泛的应用。

其参数计算涉及功率、频率、温度、电流等方面，根据具体的工艺需求进行选择和调整。

中频感应熔炼炉主要应用于金属材料的熔炼和铸造，而中频感应加热炉主要应用于金属材料的预热、热处理、锻造等领域。

通过合理的参数计算和选择，可以实现高效、快速和节能的加热和熔炼过程。

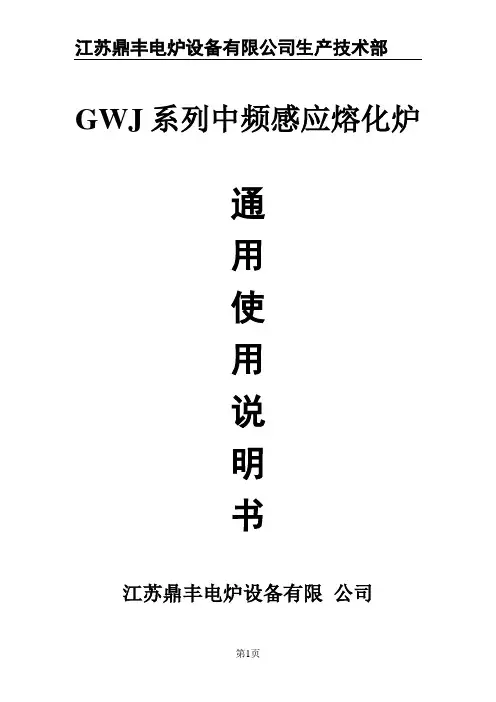

GWJ系列中频感应熔化炉通用使用说明书江苏鼎丰电炉设备有限公司目录第一部分：中频感应熔化炉技术说明------------------------- 3 第二部分：中频感应炉炉体使用说明------------------------- 4 第三部分：KGPS中频电源使用说明书----------------------13 第四部分：操作说明及维护手册------------------------------ 24 第五部分：产品执行标准及运行条件--------------------- ---28 第六部分：中频炉系统安装说明------------------------------ 29 第七部分：附图1、电气原理图2、主控板原理图六脉波中心智能控制板十二脉波中心智能控制板第一部分中频感应熔化炉技术说明-一、技术参数1、中频熔化炉主要技术参数：2、设备运行要求：海拔高度：＜3000m环境温度：5-42℃相对温度：＜90%（平均温度不低于20℃）环境要求：周围无导电尘埃，爆炸性气体及严重破坏金属和绝缘的腐蚀性气体无明显的震动和颠簸安装方式：户内二、控制技术特点简介1.为并联逆变器研制开发的第五代智能控制器，已广泛应用于各种金属的熔炼、保温及感应加热设备的电源控制。

2.控制器为单板全集成控制板，采用数字触发，具有可靠性高、精确性高及调试容易，继电元件少。

3.先进的扫频式类它激、零电压启动技术，启动成功率达100%。

4.逆变控制参考美国（ABB、pillar、Ajax）公司、日本富士电机等国外先进控制技术。

自行开发的逆变控制技术，具有极强的抗干扰能力。

5.自动跟随负载变化，运行时具有非故障性的自动再启动功能以及功率自动调节功能。

6.具有理想的限流、限压，特有的关断时间或逆变角控制，保证设备可靠运行。

7.具有完善的多级保护系统（水压、缺相、欠压、过流、过压、关断时间、直通、操作联锁等）。

8.具有较高的变频效率1000 Hz及以下大于96%。

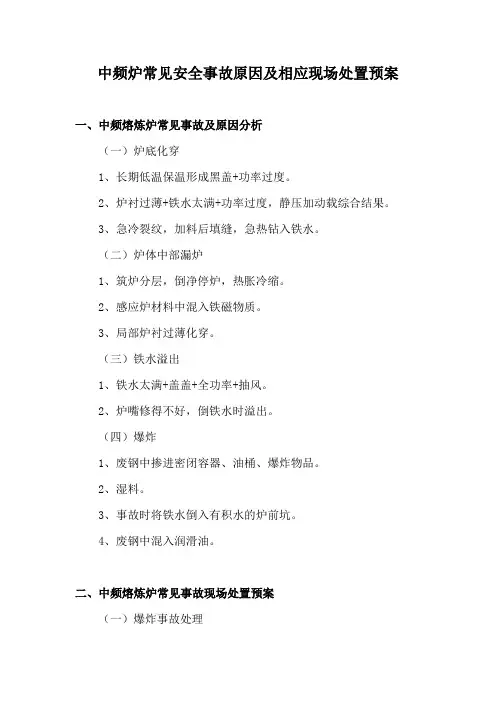

中频炉常见安全事故原因及相应现场处置预案一、中频熔炼炉常见事故及原因分析（一）炉底化穿1、长期低温保温形成黑盖+功率过度。

2、炉衬过薄+铁水太满+功率过度，静压加动载综合结果。

3、急冷裂纹，加料后填缝，急热钻入铁水。

（二）炉体中部漏炉1、筑炉分层，倒净停炉，热胀冷缩。

2、感应炉材料中混入铁磁物质。

3、局部炉衬过薄化穿。

（三）铁水溢出1、铁水太满+盖盖+全功率+抽风。

2、炉嘴修得不好，倒铁水时溢出。

（四）爆炸1、废钢中掺进密闭容器、油桶、爆炸物品。

2、湿料。

3、事故时将铁水倒入有积水的炉前坑。

4、废钢中混入润滑油。

二、中频熔炼炉常见事故现场处置预案（一）爆炸事故处理1、对回收物料进行随机抽样破碎检查，强化废料把关检查的管理。

2、确保生命安全的前提下，第一时间撤出人员，防止事故扩大。

3、切断熔化电源；监控冷却水。

4、炉子稳定可控后，逐步处理善后工作。

（二）漏炉事故处理1、为了避免漏铁液事故对设备和人身造成的损害，在日常工作中应该注重炉子的维护和保养工作。

2、如果在开炉之前发现有漏电电流，应该仔细巡视炉体周围，检查是否有铁液泄漏的情况。

一旦发现漏出的情况，必须立即倾炉，将铁液全部倒掉。

3、如果已经发现了漏铁液的情况，必须立即疏散人员，并将铁液直接倒入炉前的坑内，以最大限度地减少事故风险。

4、漏铁液的产生很大程度上与炉衬的破坏情况有关。

实际上，炉衬越薄，电效率越高，熔化速度也越快。

然而，当炉衬的厚度磨损到小于65毫米时，整个炉衬基本上都由坚硬的烧结层和极薄的过渡层构成，缺乏松散层。

这导致炉衬在急冷急热的作用下容易出现细小裂缝，进而导致整个炉衬内部破裂，从而引发铁液泄漏的风险。

5、一旦发生漏炉现象，首要考虑的是确保人身安全。

在考虑设备安全时，主要应该保护感应线圈的完好。

因此，在发生漏炉情况时，必须立即切断电源，并确保冷却水通畅，以防止事态恶化。

（三）停电事故处理1、停冷却水的应急处理（1）电炉控制室的配电总柜中双电源开关应保持在自切换档位，当主电源停电时，安保电源会自动切入，然后马上再次启动炉体水泵；（2）在主电源和安保电源同时停电的情况下，必须采取紧急措施，立即通知值班电工，并准备启动应急发电机，以确保炉体的小水泵能够正常运行，从而维持炉体冷却水的流动。

中频感应炉技术参数摘要：1.中频感应炉技术参数概述2.中频感应炉的主要技术参数3.中频感应炉的技术标准4.中频感应炉的正常运行条件5.中频感应炉的供水要求6.闭式冷却塔的特点正文：中频感应炉技术参数中频感应炉是一种常见的电炉设备，其工作原理是通过中频电流在感应圈中产生磁场，进而使坩埚内的金属炉料产生感应电势，从而产生热量，实现对金属的熔化和加热。

中频感应炉技术参数主要包括以下几个方面：一、中频感应炉技术参数概述中频感应炉的技术参数主要包括功率、频率、感应器配置等。

例如，一台中频加热炉的总功率为1000kw，标称频率为500hz，配置感应器。

二、中频感应炉的主要技术参数1.功率：中频感应炉的功率决定了其加热能力，一般而言，功率越大，加热能力越强。

2.频率：中频感应炉的频率决定了其加热效率，频率越高，加热效率越高。

3.感应器：感应器是中频感应炉的核心部件，其质量直接影响到加热效果。

三、中频感应炉的技术标准中频感应炉的设计制造应符合一系列国标和部标技术标准，如GB10067.3-88《电热设备基本技术条件—感应电热设备》、GB10063.3-88《电热设备的试验方法—无芯感应电炉》等。

四、中频感应炉的正常运行条件中频感应炉的正常运行条件包括环境、供电、供水等方面。

例如，环境要求海拔不超过1000m，环境温度在5～40 之间，相对湿度不大于90%(25 时)，周围没有导电尘埃、爆炸性气体及能损坏金属和绝缘的腐蚀性气体，没有明显的振动和颠簸。

供电要求主电路供电电压660V 50Hz，波动不大于生5%，三相不平衡度不大于5%。

控制系统供电电压380V、220V，波动不大于5%。

主电路和控制系统供电电压必须为正弦波，波形畸变不大于10%。

供水要求冷却水系统电气部分采用风- 水型闭式冷却塔。

五、中频感应炉的供水要求中频感应炉的供水要求主要包括水质和供水方式。

水质要求为软水，不结水垢。

供水方式一般采用闭式冷却塔，这种冷却方式不用挖水池，现场使用只需将接口与需冷却的设备进行连接即可，不需增加其它辅助设备。

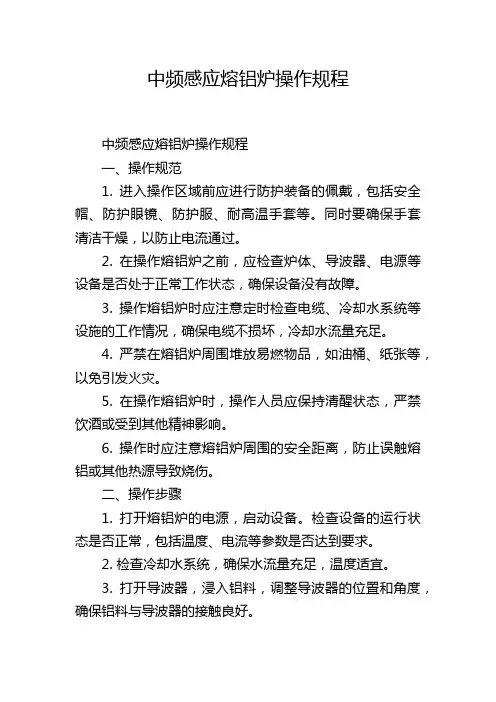

中频感应熔铝炉操作规程中频感应熔铝炉操作规程一、操作规范1. 进入操作区域前应进行防护装备的佩戴，包括安全帽、防护眼镜、防护服、耐高温手套等。

同时要确保手套清洁干燥，以防止电流通过。

2. 在操作熔铝炉之前，应检查炉体、导波器、电源等设备是否处于正常工作状态，确保设备没有故障。

3. 操作熔铝炉时应注意定时检查电缆、冷却水系统等设施的工作情况，确保电缆不损坏，冷却水流量充足。

4. 严禁在熔铝炉周围堆放易燃物品，如油桶、纸张等，以免引发火灾。

5. 在操作熔铝炉时，操作人员应保持清醒状态，严禁饮酒或受到其他精神影响。

6. 操作时应注意熔铝炉周围的安全距离，防止误触熔铝或其他热源导致烧伤。

二、操作步骤1. 打开熔铝炉的电源，启动设备。

检查设备的运行状态是否正常，包括温度、电流等参数是否达到要求。

2. 检查冷却水系统，确保水流量充足，温度适宜。

3. 打开导波器，浸入铝料，调整导波器的位置和角度，确保铝料与导波器的接触良好。

4. 调节电源的功率和频率，控制熔铝的温度，使其逐渐升高。

5. 监测熔铝的温度和电流，确保其符合工艺要求。

6. 当熔铝温度达到设定值时，根据生产需要进行注铸或其他加工操作。

7. 在操作过程中，如发现温度或电流超过安全范围，应立即停止加热并检查设备，并及时通知相关人员进行处理。

8. 加工完成后，关闭电源，切断电源供应，停止冷却水系统。

三、安全事项1. 在操作过程中，如发现熔铝升温过快，应立即减少功率和频率以防止熔铝过热。

2. 熔铝炉的周围应保持通风良好，以防止铝烟积聚造成安全隐患。

3. 对于涉及到高温的操作，应注意防止烫伤，并严禁使用湿手或湿衣服进行操作，以免触电。

4. 如果发现设备故障或其他安全隐患，应及时上报维修部门进行处理，并采取相应的安全措施。

5. 在操作熔铝炉时，不得超负荷工作，以免设备损坏或发生意外。

通过遵守以上操作规范和安全事项，可以确保中频感应熔铝炉的安全运行，保障生产效率和操作人员的安全。

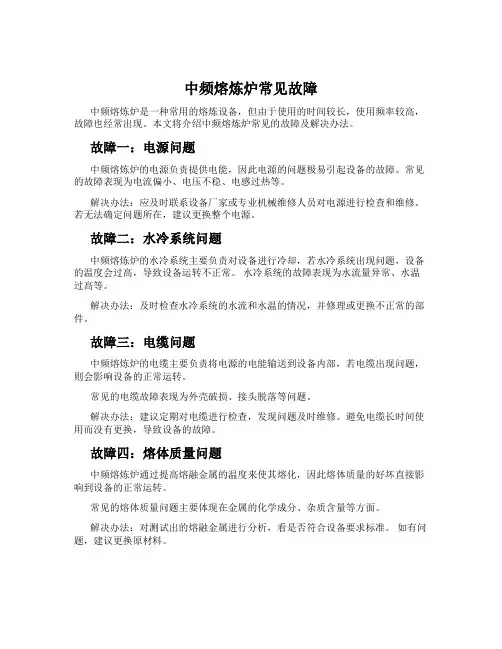

中频熔炼炉常见故障中频熔炼炉是一种常用的熔炼设备，但由于使用的时间较长，使用频率较高，故障也经常出现。

本文将介绍中频熔炼炉常见的故障及解决办法。

故障一：电源问题中频熔炼炉的电源负责提供电能，因此电源的问题极易引起设备的故障。

常见的故障表现为电流偏小、电压不稳、电感过热等。

解决办法：应及时联系设备厂家或专业机械维修人员对电源进行检查和维修。

若无法确定问题所在，建议更换整个电源。

故障二：水冷系统问题中频熔炼炉的水冷系统主要负责对设备进行冷却，若水冷系统出现问题，设备的温度会过高，导致设备运转不正常。

水冷系统的故障表现为水流量异常、水温过高等。

解决办法：及时检查水冷系统的水流和水温的情况，并修理或更换不正常的部件。

故障三：电缆问题中频熔炼炉的电缆主要负责将电源的电能输送到设备内部，若电缆出现问题，则会影响设备的正常运转。

常见的电缆故障表现为外壳破损、接头脱落等问题。

解决办法：建议定期对电缆进行检查，发现问题及时维修。

避免电缆长时间使用而没有更换，导致设备的故障。

故障四：熔体质量问题中频熔炼炉通过提高熔融金属的温度来使其熔化，因此熔体质量的好坏直接影响到设备的正常运转。

常见的熔体质量问题主要体现在金属的化学成分、杂质含量等方面。

解决办法：对测试出的熔融金属进行分析，看是否符合设备要求标准。

如有问题，建议更换原材料。

故障五：设备损坏问题中频熔炼炉由于使用的频率过高，长时间的运行时间也会导致设备损坏或磨损。

较常见的损坏形式包括感应炉管烧损、电源变压器烧坏等。

解决办法：定期对设备进行检查，保证设备的机械部件和电气部件的完好性，发现有问题及时维修或更换。

总结中频熔炼炉的常见故障主要集中在电源、水冷系统、电缆、熔体质量、设备损坏等方面。

若发现故障，应及时进行维修或更换，并定期对设备进行检查，以保证熔炼炉的正常运转，提高生产效率。

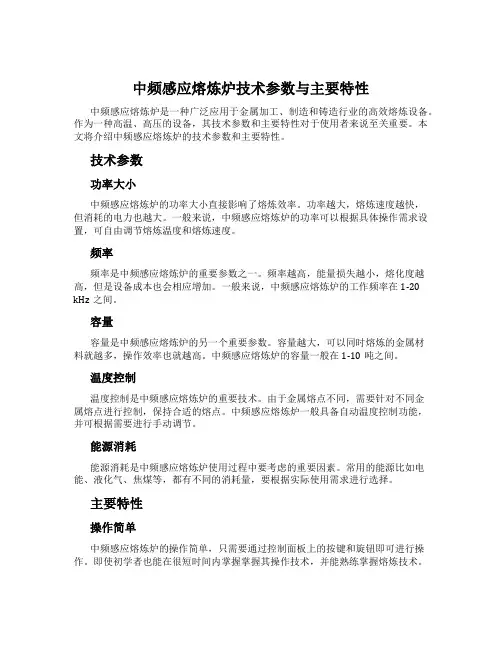

中频感应熔炼炉技术参数与主要特性中频感应熔炼炉是一种广泛应用于金属加工、制造和铸造行业的高效熔炼设备。

作为一种高温、高压的设备，其技术参数和主要特性对于使用者来说至关重要。

本文将介绍中频感应熔炼炉的技术参数和主要特性。

技术参数功率大小中频感应熔炼炉的功率大小直接影响了熔炼效率。

功率越大，熔炼速度越快，但消耗的电力也越大。

一般来说，中频感应熔炼炉的功率可以根据具体操作需求设置，可自由调节熔炼温度和熔炼速度。

频率频率是中频感应熔炼炉的重要参数之一。

频率越高，能量损失越小，熔化度越高，但是设备成本也会相应增加。

一般来说，中频感应熔炼炉的工作频率在1-20 kHz之间。

容量容量是中频感应熔炼炉的另一个重要参数。

容量越大，可以同时熔炼的金属材料就越多，操作效率也就越高。

中频感应熔炼炉的容量一般在1-10吨之间。

温度控制温度控制是中频感应熔炼炉的重要技术。

由于金属熔点不同，需要针对不同金属熔点进行控制，保持合适的熔点。

中频感应熔炼炉一般具备自动温度控制功能，并可根据需要进行手动调节。

能源消耗能源消耗是中频感应熔炼炉使用过程中要考虑的重要因素。

常用的能源比如电能、液化气、焦煤等，都有不同的消耗量，要根据实际使用需求进行选择。

主要特性操作简单中频感应熔炼炉的操作简单，只需要通过控制面板上的按键和旋钮即可进行操作。

即使初学者也能在很短时间内掌握掌握其操作技术，并能熟练掌握熔炼技术。

熔化速度快中频感应熔炼炉常用于金属材料加工、制造、铸造等行业。

由于其高效的熔化速度，可以大幅提高产量，降低生产成本。

能源利用率高由于中频感应熔炼炉使用电能直接产生电磁场，通过感应炉中的金属材料来加热。

由于能量传输效率高，因此其能源利用率也非常高。

熔池清爽中频感应熔炼炉的熔池是清爽的，不会出现气泡和氧化物等问题，因此在金属熔炼过程中也不会产生气体污染。

熔化稳定由于使用电能直接产生高温，中频感应熔炼炉的熔化是相当稳定和均匀的。

其熔炼过程中不会出现焦化、结构破裂和损失等问题，从而确保了生产质量和效率。

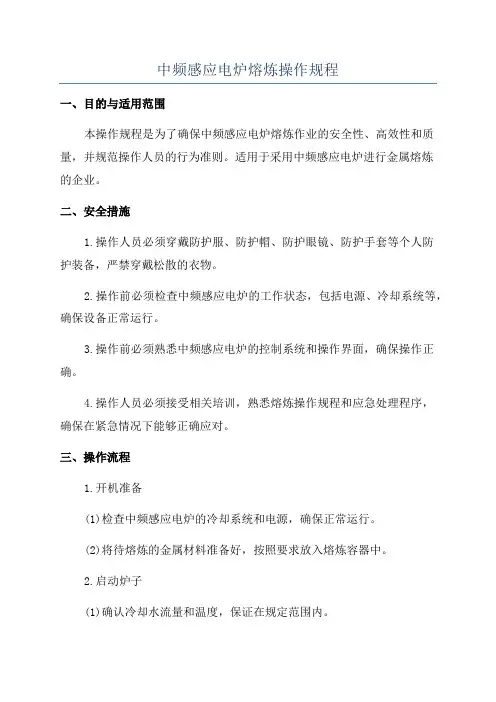

中频感应电炉熔炼操作规程一、目的与适用范围本操作规程是为了确保中频感应电炉熔炼作业的安全性、高效性和质量，并规范操作人员的行为准则。

适用于采用中频感应电炉进行金属熔炼的企业。

二、安全措施1.操作人员必须穿戴防护服、防护帽、防护眼镜、防护手套等个人防护装备，严禁穿戴松散的衣物。

2.操作前必须检查中频感应电炉的工作状态，包括电源、冷却系统等，确保设备正常运行。

3.操作前必须熟悉中频感应电炉的控制系统和操作界面，确保操作正确。

4.操作人员必须接受相关培训，熟悉熔炼操作规程和应急处理程序，确保在紧急情况下能够正确应对。

三、操作流程1.开机准备(1)检查中频感应电炉的冷却系统和电源，确保正常运行。

(2)将待熔炼的金属材料准备好，按照要求放入熔炼容器中。

2.启动炉子(1)确认冷却水流量和温度，保证在规定范围内。

(2)依次打开中频感应电炉的总电源、感应电源和水冷机，确保设备正常运行。

(3)对炉子进行预热，将温度调至熔点以下。

3.开始熔炼(1)将预热好的炉子放入熔炼机，关闭炉门。

(2)按照熔炼工艺要求设置炉子的温度、功率和保温时间。

(3)启动炉子，将温度逐渐提高至熔点以上，进行熔炼。

(4)监控熔炼的过程，根据需要进行调整。

4.结束熔炼(1)在熔炼结束后将炉子从熔炼机中取出，待冷却至安全温度后进行清洁和维护。

(2)关闭中频感应电炉的电源，停止冷却水的供给，并将设备恢复至停机状态。

四、操作注意事项1.在熔炼过程中，严禁操作人员离开岗位，必须时刻监控设备运行情况。

2.禁止将铁磁性材料放入感应线圈中，以免引起感应线圈过热。

3.炉体内不得有水分或湿度过高的杂质，以免造成电解质反应或气体爆炸。

4.当感应线圈温度过高时，应立即停机并检查故障，以免引发火灾。

5.炉子内部不得存在过量的金属材料，以免溢出造成安全事故。

五、应急处理1.当发生设备故障或其他紧急情况时，操作人员应立即停机，并按照应急处理程序进行处理。

2.在故障处理过程中，必须保持冷静和沉着，切记不得擅自进行操作。

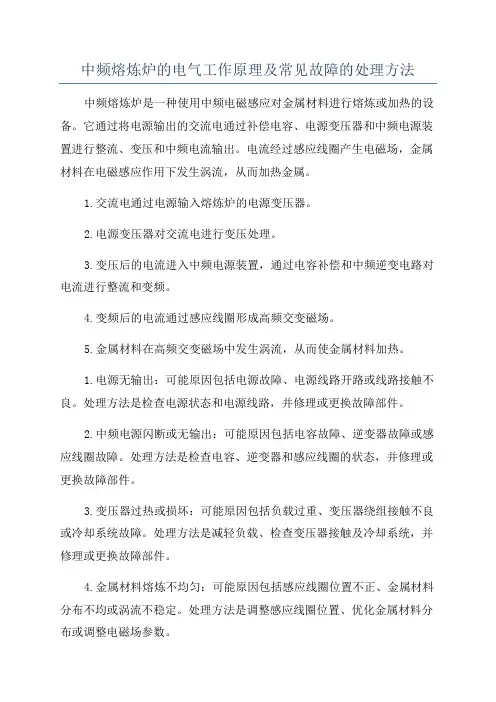

中频熔炼炉的电气工作原理及常见故障的处理方法中频熔炼炉是一种使用中频电磁感应对金属材料进行熔炼或加热的设备。

它通过将电源输出的交流电通过补偿电容、电源变压器和中频电源装置进行整流、变压和中频电流输出。

电流经过感应线圈产生电磁场，金属材料在电磁感应作用下发生涡流，从而加热金属。

1.交流电通过电源输入熔炼炉的电源变压器。

2.电源变压器对交流电进行变压处理。

3.变压后的电流进入中频电源装置，通过电容补偿和中频逆变电路对电流进行整流和变频。

4.变频后的电流通过感应线圈形成高频交变磁场。

5.金属材料在高频交变磁场中发生涡流，从而使金属材料加热。

1.电源无输出：可能原因包括电源故障、电源线路开路或线路接触不良。

处理方法是检查电源状态和电源线路，并修理或更换故障部件。

2.中频电源闪断或无输出：可能原因包括电容故障、逆变器故障或感应线圈故障。

处理方法是检查电容、逆变器和感应线圈的状态，并修理或更换故障部件。

3.变压器过热或损坏：可能原因包括负载过重、变压器绕组接触不良或冷却系统故障。

处理方法是减轻负载、检查变压器接触及冷却系统，并修理或更换故障部件。

4.金属材料熔炼不均匀：可能原因包括感应线圈位置不正、金属材料分布不均或涡流不稳定。

处理方法是调整感应线圈位置、优化金属材料分布或调整电磁场参数。

5.金属材料烧损：可能原因包括温度过高、加热时间过长或金属材料质量不合格。

处理方法是控制加热温度和时间、检查金属材料质量并更换不合格材料。

总之，中频熔炼炉的电气工作原理是通过将交流电转换为中频交变磁场对金属材料进行加热。

常见故障的处理方法包括检查电源状态和线路连接、修理或更换故障部件，调整感应线圈位置和优化金属材料分布，以及控制加热温度和时间等。

中频熔炼炉中频熔炼炉：工业生产中的关键设备引言：中频熔炼炉是一种在工业生产中广泛应用的熔炼设备。

它以中频感应加热技术为基础，具有快速升温、高效能、环保等优点，在金属加工、矿石处理、材料研究等领域中发挥着重要作用。

本文将介绍中频熔炼炉的工作原理、应用领域及未来发展趋势，以增进读者对于这一关键设备的了解。

一、中频熔炼炉的工作原理中频熔炼炉利用电磁感应原理进行熔炼。

它由主机、电源、感应线圈等组成。

工作时，电源将高频电流输入感应线圈，感应线圈产生交变磁场，再通过炉体传递到炉料中。

炉料中的金属产生感应电流，通过电阻热效应使炉料温度升高，最终达到熔化状态。

相较于其他传统的熔炼方式，中频熔炼炉具有快速升温、高效能的特点，能够大大提高生产效率。

二、中频熔炼炉的应用领域1. 金属加工：中频熔炼炉广泛应用于金属加工行业，如铸造、锻造、热处理等。

它可以以较快的速度将金属熔化，并通过调整加热时间和温度来控制金属的物理特性，从而满足不同工艺需求。

2. 矿石处理：中频熔炼炉在矿山行业中的应用也十分重要。

它能够将矿石矿如铁、铝、镍等快速熔化，提取其中的有用金属。

这不仅提高了矿产资源的利用率，而且减少了对环境的污染。

3. 材料研究：中频熔炼炉在材料研究领域中也扮演着重要的角色。

在材料合金的研究中，中频熔炼炉可以将各种金属材料熔化并加以合金化，从而改善材料的性能。

这为新材料的开发和研究提供了便捷的工具。

三、中频熔炼炉的未来发展趋势1. 自动化控制：随着科技的不断进步，中频熔炼炉的自动化程度将不断提高。

通过搭载先进的传感器和自动控制系统，中频熔炼炉可以实现更加精准的温度控制和熔炼过程控制，提高熔炼效率和品质。

2. 节能环保：节能环保一直是工业发展的重要方向。

中频熔炼炉作为一种高效能的熔炼设备，其节能效果在金属加工中得到了广泛认可。

未来，中频熔炼炉将进一步提高能源利用率，减少对环境的污染。

3. 多功能操作：中频熔炼炉将朝着多功能操作的方向发展。

中频熔炼炉的电气工作原理及常见故障的处理方法
中频熔炼炉的电气工作原理是利用电磁感应加热的原理，将三相交流电源的电能通过变压器降压后输入中频电源，经过全波整流和滤波后获得中频电流。

通过中频感应线圈产生的交变磁场感应金属材料内部的涡流，从而加热金属材料。

在熔炼过程中，中频熔炼炉可能会出现一些常见的故障，下面是一些常见故障及其处理方法：
1.接触不良：检查中频电源和感应线圈之间的连接是否牢固，并清除连接部分的灰尘和污秽物。

2.电缆过热：检查电缆的规格是否符合要求，并检查电缆接口是否紧固。

如果发现过热现象，应及时更换电缆。

3.感应线圈异常：检查感应线圈是否有损坏或异常，如需要更换则及时更换。

4.水冷设备故障：检查水冷设备的流量和压力是否正常，并清洗或更换冷却水管道中的沉积物。

5.控制系统问题：检查控制系统参数的设置是否正确，并逐一检查各个控制器和传感器的工作状态。

如有故障，及时修复或更换。

6.过载保护触发：当熔炼炉负荷过大导致过载保护触发时，应检查负荷是否过大以及中频电源的额定功率是否能够满足负荷需求。

7.温度过高：当感应线圈温度过高时，可以检查冷却水的流量和压力是否正常，以及冷却水管道是否堵塞。

8.控制系统故障：当控制系统出现故障时，可以按照系统手册或厂家提供的维修方法进行故障排除，或者请相关专业人士进行检修。

在使用中频熔炼炉时，应注意定期进行设备检查和维护，保持设备的正常运行状态。

同时，及时处理故障可以减少设备停机时间，提高生产效率。

中频感应炉工作原理
中频感应炉是一种利用电磁感应加热原理，将工频50/60Hz
或更低频率的交流电经整流滤波后，得到稳定直流电压和稳定的交流电流，然后再将此直流电压加到感应圈上，使之产生高频率的交变电流，并通过感应圈上的整流滤波装置得到稳定直流电压。

当工件放入中频感应炉内后，工件表面会产生强烈的涡流，当涡流达到一定程度时，涡流产生的热量将工件加热，从而达到把金属加热到熔点的目的。

中频感应炉是由两个重要部分组成：一是中频电源，二是中频感应圈。

中频电源中高频电流通过整流滤波装置得到稳定直流电压和稳定的交流电流；而中频感应圈则是一种封闭封闭的结构，由铜、铝、铜合金等导电金属材料制成。

它主要由一个封闭线圈和一个环形线圈组成。

环形线圈中间用铜管连接并连通；环形线圈在环行电流通过时会产生磁场；而当环形线圈闭合时，环行电流也会产生磁场。

通过调整中频电源和感应圈之间的感应电动势（或电磁感应），就可以实现对工件加热和保温等目的。

—— 1 —1 —。

串、并联中频感应电炉原理与特点对比2011-04-22 06:48:51| 分类：中频炉故障与维修| 标签：逆变功率电炉中频电路|举报|字号大中小订阅11．1 串联逆变中频感应熔炼炉图1为串联逆变中频感应熔炼炉(以下简称串联电路)主回路电路图。

该种供电方式是l台电源可以同时向2台电炉馈电熔炼，亦可以1台炉子熔炼，另1台保温。

以苏州振吴电炉有限公司生产的一拖二串联电路中频感应电炉为例，由图1可知，逆变部分是由2个半桥式逆变电路相串联。

这种串联电路在使用过程中，整流电路一直处于全导通状态，所以功率因数不小于0．95(整流输出电压Ud恒定不变)，串联电路功率输出是通过调节逆变导通角大小来控制的。

这里所指的功率因数是：C0S&=P／S式中：P有功功率。

S视在功率．& 书——电路中电压与电流之间相位差。

有功功率反映了交流电在电阻性负载上做功的大小或转变为其他形式能量(如热能、机械能、光能)的效率，以图1所示的一拖二串联电路为例，逆变桥1(10t炉子)和逆变桥2(30 t炉子)各给一个10V的给定输出电压．两个给定输出电压通常以一个乘法器集成块相互控制，在工作时：1)当逆变桥l给定输出电压1V时．逆变桥l输出功率为额定功率的10％，此时逆变桥2给定输出电压最大能达到9 V。

逆变桥2输出功率为额定功率的90％。

2)当逆变桥l给定输出电压10 V时，逆变桥1输出功率为额定功率的100％，此时逆变桥2输出功率为额定功率0。

3)当逆变桥l给定输出电压6V时，逆变桥l输出功率为额定功率的60％，此时逆变桥2给定输出电压最大能达到4V，逆变桥2输出功率为额定功率的40％；以此类推，逆变桥1(10 t炉体)和逆变桥2(30t炉体)两炉体功率任意分配。

4)当逆变桥l给定输出电压3 V时，逆变桥1输出功率为额定功率的30％，此时逆变桥2也可以停用。

1．2并联电路中频感应电炉图2为并联电路中频感应电炉主回路电路图，逆变部分为并联电路。

中频熔炼炉工作原理
中频熔炼炉的工作原理涉及到欧姆定律、电磁感应和电磁搅拌等基本原理。

在中频熔炼炉中，电源产生的交流电被转换成中频电流，经由电源线圈传输到感应线圈上，产生的交变磁场通过感应电流产生的磁场作用在感应线圈中形成强大的电磁感应力线，并且通过电磁感应力线进一步作用在炉内的金属料料层上。

中频熔炼炉中的感应线圈通过电磁感应力线将能量传输到炉料中，使其发生感应加热。

由于炉料具有一定的电阻，在感应线圈提供的电磁感应力线的作用下，炉料中的电流通过材料自身的电阻造成的能量损耗，将产生热量。

金属料的温度逐渐升高，并最终融化。

与此同时，中频熔炼炉还通过电磁感应力线对炉内的金属料进行电磁搅拌。

通过改变电磁搅拌装置的工作频率和电流大小，能够实现对炉内金属料的磁场强度和方向的控制，从而实现炉内金属料的搅拌和翻转，促进炉内温度的均匀分布和金属的混合，提高熔炼效果和质量。

综上所述，中频熔炼炉通过电磁感应原理将电能转化为热能，将电磁力作用于金属料中进行感应加热和电磁搅拌，实现金属材料的熔化和混合，达到熔炼和炼化金属的目的。

中频熔炼炉安全操作规程中频熔炼炉是一种常见的金属材料熔炼设备，用于将金属材料加热至熔点并进行熔炼操作。

为了确保操作人员的人身安全和设备的正常运行，下面将介绍中频熔炼炉的安全操作规程。

一、设备安全操作规程1. 在使用中频熔炼炉之前，操作人员应熟悉设备的使用说明书和操作流程，并接受相关的安全培训。

2. 在操作过程中，应确保熔炼炉的电源接地是可靠的，以防止电击事故的发生。

3. 在操作中频熔炼炉时，应注意设备的温度，避免过热或过载，以保证设备的正常运行。

4. 操作人员在使用中频熔炼炉时，应戴好防护手套、护目镜等个人防护装备，避免受伤。

5. 操作人员应定期检查中频熔炼炉的电源线、电缆等电气设备是否有损坏或老化现象，及时更换。

6. 在熔炼过程中，应定期清理熔池内的碎屑和杂质，以保持熔炼质量和设备的正常运行。

7. 熔炼炉周围应保持整洁，禁止存放可燃物品，以免引发火灾事故。

二、操作人员安全操作规程1. 操作人员在使用中频熔炼炉时，应确保设备周围没有易燃或易爆物品，并保持良好的通风条件。

2. 操作人员在操作过程中，应集中注意力，严禁喧哗、开玩笑或分心，以免发生意外事故。

3. 操作人员应定期检查个人防护装备的状况，确保其正常使用。

一旦发现有损坏或失效的情况，应及时更换。

4. 操作人员应遵循操作规程，禁止擅自进行操作或改变设备参数，以免引发设备故障或人身伤害。

5. 操作人员应严格遵守操作流程，按照规定的步骤进行操作，不得随意更改或省略任何环节。

6. 操作人员应了解中频熔炼炉的工作原理和各部分的功能，及时排除设备故障和异常，确保设备的正常运行。

7. 操作人员在熔炼过程中，应避免直接接触熔池内的金属材料，以免发生烫伤事故。

8. 操作人员应随时关注设备的温度和运行情况，及时报告设备异常或故障，以便进行维修和处理。

三、紧急情况处理规程1. 在发生火灾事故时，操作人员应立即将熔炼炉断电，并使用灭火器等灭火工具进行初期扑救，同时及时报警。

IGBT中频感应熔炼炉技术说明IGBT中频电源设备使⽤说明书⽬录⼀、⽤途及技术规格 (1)⼆、电源部分使⽤说明 (2)〈⼀〉、结构组成及⼯作原理 (2)〈⼆〉、性能特点 (3)〈三〉、操作⽅法 (4)⼆、炉体部分使⽤说明 (5)〈⼀〉、炉体 (5)〈⼆〉、感应圈 (5)〈三〉、炉衬 (6)〈四〉、固定炉架 (6)〈五〉、⽔循环系统 (6)〈六〉、机械倾炉系统 (6)〈七〉炉体安装与调整 (6)三、注意事项 (7)四、使⽤维护 (8)五、炉衬捣打，烘炉⼯艺 (9)⼀、⽤途及技术规格1. ⽤途本产品适⽤于钢、铁⿊⾊⾦属的熔炼及升温，也可⽤于熔炼铜、铝等有⾊⾦属。

2. 技术规格及基本要求2.12.2.1 本产品技术条件符合JB/T4280中的有关规定.2.2.2 本产品应在下列条件下正常⼯作：a.海拔⾼度不超过1000⽶。

b.环境温度在+5℃~40℃之间。

c.适⽤地区最湿⽉平均最⼤相对湿度不⼤于90%，同时该⽉的⽉平均最低湿度不⾼于25%.d.周围没有导电性尘埃、爆炸性⽓体及能严重损坏⾦属和绝缘的腐蚀性⽓体。

注：如在其它条件下⼯作，⽤户应与制造⼚家协商解决，e.⽔质要求（1）纯⽔或蒸馏⽔。

（2）⽔的⽐电阻额定电压≥2000V~3000V ⽐电阻≥5000Ω（3）进⽔压⼒0.1~0.3mpa( 4 ) 进⽔温度5°~ 40℃（炉体）5°~36℃（电源）备注:本设备进⽔严禁⽤井⽔或⾃来⽔直接给设备供⽔.以免在夏季⾼温环境中因循环⽔与周围环境温差过⼤,使设备部结⽔露⽽造成设备故障.f.供电要求（1）电⽹电压三相不平衡度不⼤于5%（2）电⽹电压波动不⼤于±10%,（3）电⽹电压为正弦波，波形畸变不⼤于10%。

⼆、电源部分使⽤说明〈⼀〉、结构组成及⼯作原理节能型IGBT晶体管中频电源共由四部分组成，它们分别为整流、滤波、逆变输出、熔炼炉体，组成结构图如下：节能型IGBT晶体管中频电源各部分⼯作原理如下：1、整流部分：节能型IGBT晶体管中频电源整流采⽤三相半可控⽅式，可控硅仅作开关使⽤，即每当启动设备时整流后的电压总保持500V，⽽不随功率⼤⼩⽽变化，这样可⼤⼤减⼩了谐波的产⽣，减轻了对电⽹的谐波⼲扰。
