(完整版)市政雨水污水管网工程安装施工技术交底
(完整版)市政雨水污水管网工程安装施工技术交底1. 背景本文档旨在提供市政雨水污水管网工程安装施工技术交底的完整信息。
市政雨水污水管网工程是为了解决城市排水问题而进行的系统工程，对于城市环境的改善和居民生活品质的提高具有重要意义。
2. 目标本次工程的目标是按照规范要求，确保市政雨水污水管网工程的安装施工质量达到标准。
通过技术交底，确保工程人员了解工程的具体要求和施工过程，提高工程施工效率和质量。
3. 技术要求- 工程人员应熟悉相关施工图纸和规范要求，确保按照设计进行施工。
- 工程人员应具备相关的安全技术知识和操作技能，确保施工过程中的安全。
- 工程人员应按照规定的施工工艺，进行管网安装和布置，确保管网的功能和密封性。
- 工程人员应按照要求进行管网的连接和固定，确保连接的可靠性和稳固性。
- 工程人员应对施工过程中的问题及时处理和解决，确保工程的顺利进行。
4. 施工流程- 确定施工场地和安全措施：按照工程要求选择合适的施工场地，并采取相应的安全措施，确保工程施工过程的安全性。
- 进行挖掘和回填：按照设计要求进行挖掘和回填工作，保证管道的埋设深度和坡度符合要求。
- 进行管道安装和连接：根据施工图纸和规范要求，进行管道的安装和连接，确保连接处的密封性。
- 进行管道固定和支撑：通过合适的支撑方式，确保管道的稳固和可靠性。
- 进行相关设备的安装和调试：按照施工图纸和设备说明进行相关设备的安装和调试，确保设备的正常运行。
- 进行系统测试和调试：完成工程后，进行系统测试和调试，确保管网的正常运行和功能。
- 清理施工现场和整理资料：施工完成后，及时清理施工现场，整理工程相关的资料和文档。
5. 风险控制措施- 工程人员应严格按照安全规范进行操作，遵守相关的安全制度和要求。
- 工程人员应熟悉施工图纸和规范要求，避免施工偏差和错误。
- 工程人员应及时处理施工过程中的问题和隐患，避免影响工程质量和进度。
- 工程人员应勤于研究和提升技术能力，适应工程施工的新技术和方法。
污水管网安全技术交底范本模板
一、交底对象1. 项目全体施工人员；2. 相关技术人员；3. 安全管理人员。
二、交底目的为确保污水管网施工过程中的安全，预防安全事故的发生，特进行安全技术交底。
三、交底内容1. 工程概况（1）项目名称：__________；（2）工程地点：__________；（3）工程规模：__________；（4）工程内容：污水管网设计、施工、验收等。
2. 施工现场安全注意事项（1）进入施工现场必须佩戴安全帽，高空作业人员必须系好安全带；（2）施工现场设置明显的安全警示标志，禁止无关人员进入；（3）施工现场临时用电设备必须符合国家相关安全标准，确保用电安全；（4）施工现场严禁酒后作业、疲劳作业；（5）施工现场严禁使用不合格的施工工具、设备。
3. 施工过程中安全措施（1）挖掘作业安全措施：1）挖掘作业前，必须对施工现场进行勘察，了解地下管线、设施情况；2）挖掘作业时，必须按照设计图纸进行施工，不得擅自改变施工方案；3）挖掘作业时，必须设置安全警示标志，防止误伤；4）挖掘作业时，必须保持足够的通风，防止有毒有害气体积聚；5）挖掘作业结束后，必须及时回填、夯实，恢复原状。
（2）管道焊接安全措施：1）焊接作业前，必须对焊接设备进行检查，确保其正常运行；2）焊接作业时，必须佩戴防护眼镜，防止弧光伤害；3）焊接作业时，必须保持足够的通风，防止有害气体积聚；4）焊接作业结束后，必须对焊接部位进行检查，确保焊接质量。
（3）管道安装安全措施：1）管道安装前，必须对管道进行检验，确保其质量合格；2）管道安装时，必须按照设计图纸进行施工，不得擅自改变施工方案； 3）管道安装时，必须保持足够的通风，防止有害气体积聚；4）管道安装结束后，必须对管道进行试压，确保管道无泄漏。
4. 应急预案（1）发生火灾时，立即报警，并组织人员疏散；（2）发生中毒、窒息等事故时，立即报警，并组织人员救治；（3）发生触电事故时，立即切断电源，并组织人员救治。
污水工程施工技术交底记录
污水工程施工技术交底记录一、项目背景本次污水工程施工项目包括污水处理厂的建设和相关管网的铺设。
该工程的目标是解决当地区域内污水处理问题，提高环境质量。
二、施工方案1.污水处理厂建设（1）选址：根据环境影响评价报告，选取绿地空旷地段建设污水处理厂。
（2）工艺选择：采用生化处理工艺，包括预处理、好氧处理和厌氧处理。
（3）设备选型：根据设计要求选择合适的设备，如格栅、沉砂池、好氧池、厌氧池、污泥脱水机等。
（4）施工流程：分为土建施工和设备安装两个阶段，先进行土建的地基、主体和室内工程建设，然后进行设备的安装和调试。
（5）排放标准：根据国家排放标准进行处理，目标是达到二级A排放标准。
2.管网铺设（1）管材选择：根据设计要求和环境条件，选择合适的管材。
常用的有PVC、HDPE等。
（2）有害气体排放：在铺设过程中，需要注意避免有害气体的排放，采取合适的措施进行处理。
（3）施工工艺：按照设计要求进行管道的铺设和连接，保证连接牢固、无渗漏。
（4）质量管控：按照质量控制计划进行质量把关，确保施工质量符合要求。
（5）安全措施：施工过程中需采取相关安全措施，如设置警示标志、穿戴安全防护用具等。
三、施工技术交底1.基坑开挖（1）施工目标：按照设计要求进行基坑开挖，保证基坑的尺寸、坡度和平整度。
（2）工艺流程：先进行地面的测量和标划，然后进行机械开挖，最后验收基坑的尺寸和平整度。
（3）注意事项：在开挖过程中，要注意周边建筑物和管道的保护，避免损坏。
2.污水处理厂的土建施工（1）施工目标：按照设计图纸进行土建施工，保证建筑物的承重性和稳定性。
（2）工艺流程：先进行地基处理，包括夯实和灌浆，然后进行主体结构的施工，最后进行室内装修。
（3）注意事项：施工过程中要注意施工工序的顺序，确保承重墙、柱和梁的施工符合要求。
3.污水处理厂设备的安装和调试（1）施工目标：按照设计图纸和设备说明书进行设备的安装和调试，确保设备能够正常运行。
污水管网施工现场安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 监理单位：____________________5. 交底日期：____________________二、施工安全原则1. 施工现场必须贯彻“安全第一，预防为主”的方针。
2. 施工人员必须遵守国家有关安全生产的法律、法规和标准。
3. 施工现场应建立健全安全生产责任制，确保安全生产。
三、施工安全措施1. 施工前准备a. 对施工现场进行全面检查，确保场地平整、排水畅通。
b. 对地下管线进行调查，并予以保护。
c. 对施工人员进行安全教育和培训，提高安全意识。
2. 施工过程安全a. 沟槽开挖1. 开挖前应对开挖场地进行清理，对地下管线进行调查，并予以保护。
2. 机械开挖时，严禁所有人员进入其旋转半径以内。
3. 开挖时应严格按照边线进行开挖，严禁超挖。
b. 管道安装1. 安装管道时，应确保管道连接牢固，防止泄漏。
2. 施工人员应正确佩戴个人防护用品，如安全帽、手套、防尘口罩等。
c. 施工用电1. 严格执行施工现场临时用电规范，确保用电安全。
2. 临时用电设备应定期检查，发现问题及时整改。
d. 施工机械1. 施工机械应定期检查、维护，确保机械运行正常。
2. 操作人员应熟悉机械性能和操作规程，确保操作安全。
3. 施工现场管理a. 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
b. 施工现场应设置消防器材，确保火灾发生时能够及时扑救。
c. 施工现场应制定应急预案，确保在发生安全事故时能够迅速处置。
四、安全监控与事故处理1. 施工现场应设立专职安全员，负责安全生产的监督和管理。
2. 施工过程中，应定期对施工现场进行安全检查，发现问题及时整改。
3. 发生安全事故时，应立即启动应急预案，采取措施减轻事故损失，并及时上报相关部门。
污水排水管网施工技术交底
±15
6
踏步安装
水平及垂直间距、外露长度
±10
1
用尺量测偏差较大值
7
脚窝
高、宽、深
+10
8
流槽宽度
+10
注：表中D为管径
③应注意的质量问题
井面、井底高程误差超标，测量监控工作不严格；排水井、进水井砌筑尺寸误差超标，井筒收口不均匀，砖层不符、进水口与路面高程不匹配，未严格按标准图集的要求施工；井环开裂，井盖安装不平稳，车辆通车时跳动；砂浆强度不足，未严格按配比调配砂浆。
六、检查井盖板、井筒施工
检查井盖板采用集中预制，C25混凝土，预制见相应检查井对应的盖板标准图集。盖板厚度由覆土厚度决定。施工中注意盖板尺寸必须和检查井尺寸匹配。预制时需设置吊环，方便施工吊装。
6、管子在铺设前，先将管节的承口内表和插口的外表用钢丝刷把油污杂物清除干净，按管径规格选用相应的橡胶密封圈，并套入插口槽内，要求做到四周均匀、平顺、无扭曲，在橡胶圈表面和前节管子的内表涂抹“851”防水涂料，以防渗水。
7、下管时，吊点应设在管子的重心处，用拦腰起吊的方式起吊或者使用吊装带双点起吊，或采用专用吊具。禁止采取钢索穿管吊管的方法，在吊运管时，要防止管节接口受损。.下管采用人工配合吊车的方法进行。吊装时，并设专人指挥，轻提轻放，防止磨损管身。
②混凝土拌和采用集中厂拌混凝土，现浇混凝土强度等级为C25（抗渗等级S4），针对本工程结构要满足长期与污水接触的环境要求，要确保其耐久性。混凝土拌制要采用优质低碱普通硅酸盐水泥，并使用非碱活性集料拌制，混凝土含碱量要控制在3Kg/m3以内，混凝土要按照设计要求和各项指标提前进行试配。
③厂拌混凝土采用汽车输送混凝土到施工现场，浇注时用人工配手推车直接送到浇筑点。检查井浇筑混凝土用溜槽的方式下混凝土，采用插入式振捣器振捣，要做到紧插慢拨，插捣点间距≯40㎝；底板项面用木抹子压平。井壁预留台混凝土浇筑时，要与底板混凝土浇筑有40-60min的间隔时间，以防插捣不实。
6
踏步安装
水平及垂直间距、外露长度
±10
1
用尺量测偏差较大值
7
脚窝
高、宽、深
+10
8
流槽宽度
+10
注：表中D为管径
③应注意的质量问题
井面、井底高程误差超标，测量监控工作不严格；排水井、进水井砌筑尺寸误差超标，井筒收口不均匀，砖层不符、进水口与路面高程不匹配，未严格按标准图集的要求施工；井环开裂，井盖安装不平稳，车辆通车时跳动；砂浆强度不足，未严格按配比调配砂浆。
六、检查井盖板、井筒施工
检查井盖板采用集中预制，C25混凝土，预制见相应检查井对应的盖板标准图集。盖板厚度由覆土厚度决定。施工中注意盖板尺寸必须和检查井尺寸匹配。预制时需设置吊环，方便施工吊装。
6、管子在铺设前，先将管节的承口内表和插口的外表用钢丝刷把油污杂物清除干净，按管径规格选用相应的橡胶密封圈，并套入插口槽内，要求做到四周均匀、平顺、无扭曲，在橡胶圈表面和前节管子的内表涂抹“851”防水涂料，以防渗水。
7、下管时，吊点应设在管子的重心处，用拦腰起吊的方式起吊或者使用吊装带双点起吊，或采用专用吊具。禁止采取钢索穿管吊管的方法，在吊运管时，要防止管节接口受损。.下管采用人工配合吊车的方法进行。吊装时，并设专人指挥，轻提轻放，防止磨损管身。
②混凝土拌和采用集中厂拌混凝土，现浇混凝土强度等级为C25（抗渗等级S4），针对本工程结构要满足长期与污水接触的环境要求，要确保其耐久性。混凝土拌制要采用优质低碱普通硅酸盐水泥，并使用非碱活性集料拌制，混凝土含碱量要控制在3Kg/m3以内，混凝土要按照设计要求和各项指标提前进行试配。
③厂拌混凝土采用汽车输送混凝土到施工现场，浇注时用人工配手推车直接送到浇筑点。检查井浇筑混凝土用溜槽的方式下混凝土，采用插入式振捣器振捣，要做到紧插慢拨，插捣点间距≯40㎝；底板项面用木抹子压平。井壁预留台混凝土浇筑时，要与底板混凝土浇筑有40-60min的间隔时间，以防插捣不实。

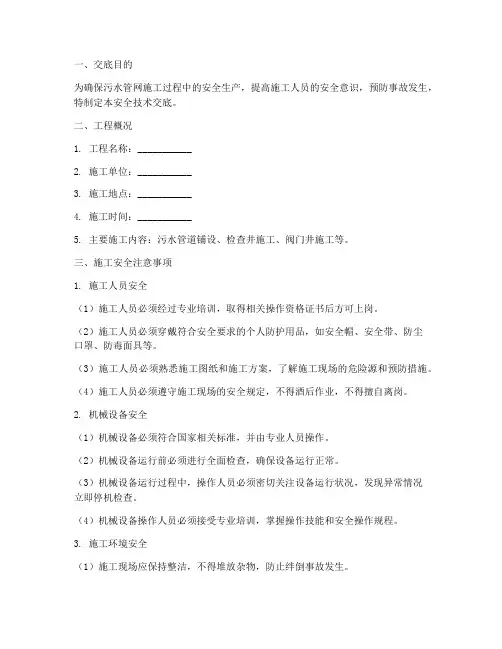

污水管网施工安全技术交底模板
一、交底目的为确保污水管网施工过程中的安全生产，提高施工人员的安全意识，预防事故发生，特制定本安全技术交底。
二、工程概况1. 工程名称：___________2. 施工单位：___________3. 施工地点：___________4. 施工时间：___________5. 主要施工内容：污水管道铺设、检查井施工、阀门井施工等。
三、施工安全注意事项1. 施工人员安全（1）施工人员必须经过专业培训，取得相关操作资格证书后方可上岗。
（2）施工人员必须穿戴符合安全要求的个人防护用品，如安全帽、安全带、防尘口罩、防毒面具等。
（3）施工人员必须熟悉施工图纸和施工方案，了解施工现场的危险源和预防措施。
（4）施工人员必须遵守施工现场的安全规定，不得酒后作业，不得擅自离岗。
2. 机械设备安全（1）机械设备必须符合国家相关标准，并由专业人员操作。
（2）机械设备运行前必须进行全面检查，确保设备运行正常。
（3）机械设备运行过程中，操作人员必须密切关注设备运行状况，发现异常情况立即停机检查。
（4）机械设备操作人员必须接受专业培训，掌握操作技能和安全操作规程。
3. 施工环境安全（1）施工现场应保持整洁，不得堆放杂物，防止绊倒事故发生。
（2）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（3）施工现场应设置消防器材，确保消防设施完好。
（4）施工现场应做好排水、防滑措施，防止发生意外事故。
四、具体施工安全措施1. 沟槽开挖（1）沟槽开挖前，应对地下管线进行调查，并予以保护。
（2）开挖时应严格按照边线进行开挖，严禁超挖。
（3）机械开挖时，严禁所有人员进入其旋转半径以内。
（4）沟槽周边土方堆放距坑边不小于1米，高度不高于1.5米。
2. 管道铺设（1）管道铺设前，应检查管道质量，确保管道无破损、裂纹等缺陷。
（2）管道铺设过程中，应保持管道平直，防止管道弯曲。
（3）管道连接处应牢固，防止管道漏水。
3. 检查井施工（1）检查井施工前，应检查井室结构，确保井室结构牢固。
污水管网改造安全技术交底模板
一、会议背景为确保污水管网改造工程顺利进行，保障施工人员生命财产安全，提高工程质量，现将本次工程安全技术交底如下。
二、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 工程规模：[工程规模]4. 工程内容：[工程内容]5. 施工期限：[施工期限]三、施工安全注意事项1. 施工现场安全：- 施工现场必须设立安全警示标志，并定期检查维护。
- 施工现场各类防护设施、机械设备、临时用电、脚手架等均需严格验收后，方可挂牌使用。
- 施工现场必须按规定设置消防器材设备，对动火进行审批和监护。
2. 沟槽开挖安全：- 沟槽开挖前，应对开挖场地进行清理，对地下管线进行调查，并予以保护。
- 机械开挖时，严禁所有人员进入其旋转半径以内。
- 开挖时应严格按照边线进行开挖，严禁超挖。
- 边沟土方堆放距坑边不小于1米，高度不高于1.5米。
3. 管道安装安全：- 管道安装前，应对管道进行验收，确保管道质量符合要求。
- 管道安装过程中，应严格按照施工图纸进行，确保管道连接牢固。
- 管道安装完成后，应进行水压试验，确保管道无泄漏。
4. 高空作业安全：- 高空作业时，必须戴好安全帽，正确使用劳动防护用品。
- 二米以上的悬空作业，无安全设施的必须戴好安全带，扣好保险钩。
- 高处作业时，不准往下面乱抛材料和工具等物件。
5. 电气安全：- 电气设备必须由专业人员操作，严禁非专业人员操作。
- 电气设备应定期检查、维护，确保设备安全运行。
- 施工现场严禁私拉乱接电线。
6. 交通安全：- 运土车辆必须覆盖，严禁撒漏，污染路面必须清扫。
- 施工现场道路必须保持畅通，严禁占用消防通道。
四、应急措施1. 火灾事故：立即启动火灾应急预案，组织人员进行灭火，并拨打119报警。
2. 触电事故：立即切断电源，对触电人员进行心肺复苏，并拨打120急救电话。
3. 高处坠落事故：立即组织人员进行救援，并拨打120急救电话。
五、总结通过本次安全技术交底，要求所有施工人员必须严格遵守安全操作规程，确保施工安全。
污水管网工程施工技术交底
污水管网工程施工技术交底技术交底书交底日期：2010年02月25日工程名称：新郑文化北路道路工程施工单位：XXX交底内容：1、施工前的准备工作一）技术准备工作在施工前，需要组织施工人员对施工文件、图纸、资料进行认真熟悉，查对是否齐全、有无遗漏、差错或相互之间有矛盾之处，发现差错及时向设计单位提出，并进行记录。
在研究设计图纸、资料的过程中，需要与现场实际情况核对，并进行必要的补充调查，以便做好准备。
同时，需要充分了解掌握工程的设计意图、施工要点及施工要求，并积极同建设方联系，解决疑问。
根据技术要求，还需要根据现场特点制定具体施工方案，并收集本工程所采用的施工技术规范。
在现场进行勘察和调查时，需要对施工有影响、需拆迁的各种建设物、构筑物、公用事业杆线、管道和附属设施及树木、农作物、坟墓等进行摸清，同时需加固保护的结构、数量和确切位置，以及了解沿线需重点保护的历史文物、古迹、测量标准及军事设施等。
还需要摸清沿线可利用的排水沟渠和下水道及以往暴雨后的积水情况，以便考虑施工期间的临时排水设施。
同时，需要了解现场附近供水、供电、通讯设施、运输线路、场地及其他设施的情况，并对外露的检查井、消防栓、人防通气孔等在图上标明，以备核对，避免埋没或堵塞。
最后，还需要了解沿线各单位因施工受到的影响，以及车辆交通影响，以便提前安排方案。
二）物质准备根据施工进度计划要求，需要做好各种材料的订购，预制品加工，以及各种机具设备的调配和准备。
三）组织准备需要选择合适的人员，选择好专业队伍，并做好入场前的教育工作。
四）施工现场准备需要控制网、水准点、标准桩的测设、复核要准确，落实试验、试模的执行措施及准备情况。
2、施工工艺排水构筑物施工工序如下：测量放线——沟槽开挖——垫层铺设——浇筑砼平基——管道安装——浇筑砼管座——砌检查井——接口抹带——土方回填（详见管道施工工艺图）。
施工方案应提交监理工程师审批。
具体施工步骤包括：1.测量放线：施工测量人员需熟悉设计文件和技术数据，并进行管道中线和附属构筑物位置的测量。
污水管网安全技术交底模板
一、交底项目：污水管网施工安全技术交底二、交底日期：年月日三、施工单位：XXXX公司四、工程名称：XXXX污水处理厂污水管网工程五、交底内容：1. 工程概况（1）工程地点：XXXX（2）工程规模：XXXX（3）工程内容：污水管网施工，包括管道铺设、检查井、泵站等设施建设。
2. 安全生产目标（1）确保施工过程中无人员伤亡事故；（2）确保施工过程中无环境污染事件；（3）确保施工过程中无火灾、爆炸等安全事故。
3. 安全生产责任（1）项目经理为安全生产第一责任人，全面负责施工现场的安全管理工作；（2）项目技术负责人负责施工过程中的技术指导和安全监督；（3）各工种班组长为班组安全生产第一责任人，负责本班组的安全管理工作；（4）施工人员应严格遵守安全生产规章制度，服从管理，确保自身和他人的安全。
4. 安全生产措施（1）施工现场管理1）施工现场实行封闭式管理，设置安全警示标志，确保施工区域与周边环境隔离；2）施工现场应设置消防设施，并定期检查，确保消防设施完好；3）施工现场应设置临时休息区，为施工人员提供休息场所。
（2）施工人员安全防护1）施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品；2）施工人员应熟悉本工种的安全操作规程，遵守操作规程；3）施工人员应参加安全教育培训，提高安全意识。
（3）施工机械与设备安全1）施工机械与设备应定期检查、维护，确保设备运行正常；2）施工机械与设备操作人员应具备相应的操作资格，遵守操作规程；3）施工机械与设备应设置安全防护装置，确保操作人员安全。
（4）施工过程安全1）施工过程中应严格按照设计图纸和施工方案进行；2）施工过程中应关注施工现场环境，发现安全隐患及时报告并采取措施；3）施工过程中应加强施工人员的安全教育，提高安全意识。
5. 应急预案（1）发生安全事故时，应立即启动应急预案，组织救援；（2）发生环境污染事件时，应立即采取措施，减少环境污染；（3）发生火灾、爆炸等安全事故时，应立即报警，并采取灭火、隔离等措施。
污水管网施工安全技术交底模板
一、工程名称：__________________________二、交底日期：____年__月__日三、施工单位：__________________________四、分项工程名称：__________________________五、交底内容：一、施工前的准备工作1. 施工现场安全措施：- 施工现场必须设置明显的安全警示标志，并配备必要的安全防护设施。
- 施工现场应设置消防器材，并确保其有效性和易用性。
- 施工人员应佩戴安全帽、安全带等个人防护用品。
2. 施工方案：- 根据施工图纸和现场实际情况，制定详细的施工方案，明确施工步骤、施工工艺和施工顺序。
- 施工方案应包括施工过程中的安全注意事项、危险源辨识和应急措施。
3. 施工人员培训：- 对施工人员进行安全教育和技能培训，确保其掌握相关安全知识和操作技能。
- 定期对施工人员进行安全检查，确保其遵守安全操作规程。
二、沟槽开挖与支护1. 沟槽开挖：- 开挖前，对地下管线进行调查，确保不影响施工。
- 开挖过程中，严格按照设计要求进行，不得超挖。
- 机械开挖时，严禁人员进入机械旋转半径以内。
2. 沟槽支护：- 根据地质条件和开挖深度，采取合理的支护措施，确保沟槽稳定。
- 支护材料应满足设计要求，并确保其质量。
三、管道安装与焊接1. 管道安装：- 确保管道质量符合设计要求，安装前进行外观检查。
- 安装过程中，注意管道的水平和垂直度，确保管道安装到位。
2. 焊接作业：- 焊接作业人员应持证上岗，并严格按照焊接工艺要求进行操作。
- 焊接过程中，确保安全防护措施到位，防止火灾和爆炸事故。
四、回填与压实1. 回填材料：- 回填材料应符合设计要求，不得使用不合格材料。
2. 回填压实：- 回填过程中，严格控制回填厚度和压实度，确保沟槽稳定。
五、安全防护措施1. 施工现场安全管理：- 施工现场应设立专职安全员，负责日常安全管理工作。
- 施工现场应定期进行安全检查，及时发现和消除安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、检查井内的流槽，宜与井壁同时进行砌筑，表面应采用砂浆分层压实抹光，流槽 应与上下游管道底部接顺。
4、在井室砌筑时，应同时安装踏步，位置要准确。踏步安装时，周围孔隙用1：2水泥砂浆封实。踏步安装后，在砌筑砂浆或砼未达到规定抗压强度产不得踩踏，砼井壁的踏步在现浇时安装。
5、检查井接入圆管的管口应与井内壁平齐，管道穿井壁处，应严密不漏水。
8、对开挖的管道沟槽，要及时地设置警示标志，并对其进行封闭管理，以防意外事故的发生。
三）堆土
1、按照施工平面图上所规定的堆土范围内堆土，严禁占用农田和交通要道，保证施工范围的道路畅通。
2、距离槽边1m范围内不许堆土或放置其它材料。坑槽周围不宜堆土。
3、用吊车下管时，可在一侧堆土，一侧为吊车行驶路线，不得堆土。
将施工方案报监理工程师批准
沟 槽 开 挖
垫 层 铺 设
浇筑砼平基
管道安装
浇筑砼管座
污水管道作闭水试验合格后
回 填
接口抹带
3施工方法
一）测量放线
1、施工测量人员熟悉设计文件，熟悉本工程的技术数据、高程衔接关系。
2、排水工程开工前进行下列测量工作：
1）测量管道中线、附属构筑物位置，标出地面上定桩，并绘制点之记。核定与规划桩相应关系；
D 管节放在基础上后即进行校正、找直，可采用龙门架、手动葫芦，将管节两端慢慢提起，在基础上移动，校正时，管道接口间要保留一定的间隙，一般为10mm。
3、浇筑砼基座
待两检查井间的管道全部下完，并对管道的直顺度、稳定性、标高进行检查，确定无误后，方可进行砼浇筑。
A 砼管座的模板、支设高度宜略高于砼的支设面高度，支设前应清除模板的夹渣、异块，核实模板尺寸。
4、在高压线和变压器下堆土时，严格按照电业部门有关规定执行。
5、不得靠建筑物和围墙堆土，堆土下坡脚与建筑物或围墙距离不小于0.5m，并不得堵塞窗口和门口。
6、堆土高度不宜过高，保证坑槽的稳定。
7、堆土不得压盖测量标志、消防栓、煤气、热力井、上水井和收水井、电缆井邮筒等各种设施。
四）管道安装
1、先做C10或C15砼基础，并严格控制高程，严禁超高和太低，上平面应保持清洁，使管子放在基础上调平调直后一次灌注成型，浇筑运到现场的砼可采用沿沟槽斜面构筑的砼流槽，将砼运至浇筑地点，砼采用商品混凝土或现场机械拌合，砼施工应充分振捣密实，防止渗水发生。
2）核对永久水准点，建立临时水准点；
3）核对新建高程与原有工程衔接的位置与高程；
4）放出施工边线，必要时标出堆土、堆料场地界线及临进用地范围；
5）施工设置的临时水准点、轴线桩、高程桩，必须经过复核方可使用，并经常核对。
3、排水工程竣工后，除按有关规定整理竣工资料外，还要整理以下技术资料，作为工程技术档案内容；
4）回填前对管顶高程进行复测，测点距离为10m并把测量结果填入管定水平记录表内作为竣工测量资料。
5）两检查井之间的管道回填后及时进行竣工测量，其主要内容有：检查井、收水井等井底竣工高程，各检查井之间的竣工距离，以及检查井至收水井之间的竣工距离，回填后的地面高程。
6）竣工预埋管的管头（包括干、支管）在地面上做出栓桩，与管头位置一并标在竣工图上，并注明方向、位置和距离。
1）原地面高程、地形测量记录、纵横剖面图；
2）控制测量网点有关记录；
3）地上地下障碍拆迁平面图和重要记录；
4）管顶高程，井底高程；
5）回填土地面高程；
6）预埋管、预埋件、预留孔位置和高程。
4、雨水管道的收水井定出井位的栓桩，以保证井位、雨水支管预埋方向准确。
5、根据实测地面高程计算出槽深、上口宽度，并用木桩或白灰放出管道和检查井的开槽边线。
B 钢丝网头应在浇筑混凝土管座时插入混凝土内，在混凝土初凝前分层抹压钢丝网水泥砂浆抹带。
C 钢丝网水泥砂浆带接口应平整，不得有裂缝、空鼓等现象，抹带宽度、厚度的允许偏差应为+5mm。管道基础及安装的允许偏差：
项 目
允许偏差
垫 层
中心线每侧宽度
不小于设计规定
高 程
0---15（mm）
管
道
基
础
管
座
肩 宽
4、接口
A 管子接口均采用1：2.5水泥砂浆抹带接口，操作前应将抹带部分的管口凿毛刷涂，管道基础与抹带相接处混凝土表面也应凿毛刷净，使之粘结牢固，抹带时，应使接口部位保持湿润状态。抹带应分两次抹成，做砂浆填缝时应在内侧做挡漏圈，保证灌缝密实，砂浆可采用防渗砂浆，抹带完成后应立即用薄膜覆盖，3—4h后洒水养护，抹带接口时，落入管道内的接口材料应及时清除干净，应采用水泥砂浆将管道内接口纵向间隙部分抹平。
6、安装管道施工测量如下：
1）当挖土土面距设计槽底约1m时，测下反桩，下反桩沿管线每10m设1个，并将下反数填写通知单及时交给施工班组。
2）当挖土距设计槽底约20cm时，测基础上平桩，上平桩沿管线每5m设一个，至桩顶下量平基厚度即为清底面。在打砼平基前再复测一次平桩。
3）下管前复测一次砼平基高程并将复测结果（高、低误差数据）用通知单交给班组，以便在安管时校正误差。
技术交底书
交底日期：2010年02月25日
工程名称
新郑文化北路道路工程
施工单位
北京泽华路桥工程有限公司
交底部位
雨污水工程
工序名称
准备工作、施工工艺、施工方法
交底内容
1、施工前的准备工作
（一）技术准备工作
1、施工前组织施工人员对施工文件、图纸、资料认真进行熟悉，查对是否齐全、有无遗漏、差错或相互之间有矛盾之处，发现差错及时向设计单位提出；或补齐或更正，并作出记录。
C 在铺筑的碎石层上按正常施工程序进行管基础的浇筑。
5、沟槽切断原有排水沟或排水管道，如无其它适当方法排水时，应架设安全可靠的渡槽或渡管。
6、当开挖沟槽发现已建的地下各类设施或文物时，应采取保护措施，并及时上报甲方及有关单位处理。
7、沟槽的开挖质量应符合下列规定：沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。槽底高程的允许偏差为±20mm。
4、因本工程地质资料不详，管沟的开挖过程中，应对土质情况、地下水位和原有管线等情况及时了解掌握，该采取保护的，要及时地采取保护措施。对有流砂层时，可采用以下施工方法：
A 采用台阶式放坡法
B 在管沟开挖至设计深度后，采用片石结合碎石在砂层上铺筑一层0.1m-0.2m厚的的片石结合碎石层，将砂层上面封死（沟底宽全断面铺设）。
观测结束时，应不断向试验管段内补水，保持试验水头的恒定。渗水量的观测时间不得少于30min。
4）实测渗水量应按公式计算Q=W/T·L
式中Q-实测渗水量（L/min）
W-补水量（L）
T-实测渗水量观测时间（min）
L-实验管段的长度（m）
六）管沟回填
1、混凝土污水管在闭水试验完成，并办理隐蔽工程验收记录，即可进行回填。分层回填的材料和厚度按设计图纸要求来施工。
（6）了解现场附近供水、供电、通讯设施、运输线路、场地及其他设施的情况；
（7）对外露的检查井、消防栓、人防通气孔等在图上标明，以备核对，避免埋没或堵塞；
（8）了解沿线各单位因施工受到的影响，以及车辆交通影响，以便提前安排方案。
7、测量控制：对建设单位交付的道路中线位置桩、水准基点桩等及其测量质料进行检查核对，若桩位不足，不稳妥、被移动或测量精度不符合要求时，应按施工测量要求进行补测、加固、移设或重新测校，并通知建设单位。
7）据全部实测结果绘制平面图和纵断面图。
二）沟槽开挖
根据测设的中线，高程控制桩放出管沟中心线和高程点后再开挖沟槽。开挖由上游向下游进行。
1、先施工污水管道，待污水管道分段完成后，再进行雨水管道的开挖，沟槽土应在管道安全线以外堆放，以便管道安装，砼浇筑等工作。
2、根据图纸设计确定管道沟槽的开挖断面。
3、开挖管沟时，不得破坏下面土的结构，使用挖掘机施工时，可保留30cm厚土层不挖。若人工挖土后不能立即浇筑混凝土基础时，槽底可保留15cm厚土层不挖，当土方挖到接近设计标高时，应在槽内打高程控制桩，以控制挖土深度，防止过浅或超挖，局部超挖部分应回填夯实处理。
2、下管：
A 下管前对管子进行外观检查，管材是否符合设计要求，经鉴定合格后方可使用。
B 下管采用吊车下管，由两个检查井的一端开始，管道应慢慢下落到基础上，沟槽若有支撑时，不得与槽壁支撑及槽下管子相碰撞，防止下管绳索折断或突然冲击砸坏基础。
C 吊车下管时，吊车架设的位置不得影响沟槽边坡的稳定性，吊车在高压输电线路附近作业时与线之间的安全距离应符合当地电业管理部门的规定。
8、当采用重型压实机械压实或较重车辆在回填土上行驶时，管道顶部以上应有一定厚度的压实回填土。其最小厚度应按压实机械的规格和管道的设计承载力确定。
9、检查井周围的回填，应与管道沟槽的回填同时进行，当不便同时进行时，应留台阶式接茬。
七）检查井
1、检查井的尺寸符合设计要求施工。
2、井底基础应与管道基础同时浇筑。
2、管道闭水试验时，试验管段应符合下列规定：无积水。
3）检查井内不做试验的管段应堵好，不得渗水。
3、闭水试验应按下列程序进行：
1）试验管段灌满水后浸泡时间不应少于24h。
2）试验水头应以试验段上游管顶内壁加2m计。
3）当试验水头达规定水头时开始计时，观测管道的渗水量，直至
压 实 工 具
虚铺厚度（cm）
木夯、铁夯
≤20
蛙式夯、火力夯
20--25
压路机
20--30
振动压路机
≤40
6、回填土每层的压实遍数，应按要求的压实度，压实工具、虚铺厚度和含水量，经现场试验确定。
7、管道两侧和管顶以上50cm范围内的回填材料，应由沟槽两则对称运入槽内，不得直接扔在管道上，回填其它部位时，应均匀填入槽内，不得集中推入。
（2）因施工影响沿线建筑物、构筑物、公用事业的杆线、管道安全，需加固保护的结构、数量和确切位置；
4、在井室砌筑时，应同时安装踏步，位置要准确。踏步安装时，周围孔隙用1：2水泥砂浆封实。踏步安装后，在砌筑砂浆或砼未达到规定抗压强度产不得踩踏，砼井壁的踏步在现浇时安装。
5、检查井接入圆管的管口应与井内壁平齐，管道穿井壁处，应严密不漏水。
8、对开挖的管道沟槽，要及时地设置警示标志，并对其进行封闭管理，以防意外事故的发生。
三）堆土
1、按照施工平面图上所规定的堆土范围内堆土，严禁占用农田和交通要道，保证施工范围的道路畅通。
2、距离槽边1m范围内不许堆土或放置其它材料。坑槽周围不宜堆土。
3、用吊车下管时，可在一侧堆土，一侧为吊车行驶路线，不得堆土。
将施工方案报监理工程师批准
沟 槽 开 挖
垫 层 铺 设
浇筑砼平基
管道安装
浇筑砼管座
污水管道作闭水试验合格后
回 填
接口抹带
3施工方法
一）测量放线
1、施工测量人员熟悉设计文件，熟悉本工程的技术数据、高程衔接关系。
2、排水工程开工前进行下列测量工作：
1）测量管道中线、附属构筑物位置，标出地面上定桩，并绘制点之记。核定与规划桩相应关系；
D 管节放在基础上后即进行校正、找直，可采用龙门架、手动葫芦，将管节两端慢慢提起，在基础上移动，校正时，管道接口间要保留一定的间隙，一般为10mm。
3、浇筑砼基座
待两检查井间的管道全部下完，并对管道的直顺度、稳定性、标高进行检查，确定无误后，方可进行砼浇筑。
A 砼管座的模板、支设高度宜略高于砼的支设面高度，支设前应清除模板的夹渣、异块，核实模板尺寸。
4、在高压线和变压器下堆土时，严格按照电业部门有关规定执行。
5、不得靠建筑物和围墙堆土，堆土下坡脚与建筑物或围墙距离不小于0.5m，并不得堵塞窗口和门口。
6、堆土高度不宜过高，保证坑槽的稳定。
7、堆土不得压盖测量标志、消防栓、煤气、热力井、上水井和收水井、电缆井邮筒等各种设施。
四）管道安装
1、先做C10或C15砼基础，并严格控制高程，严禁超高和太低，上平面应保持清洁，使管子放在基础上调平调直后一次灌注成型，浇筑运到现场的砼可采用沿沟槽斜面构筑的砼流槽，将砼运至浇筑地点，砼采用商品混凝土或现场机械拌合，砼施工应充分振捣密实，防止渗水发生。
2）核对永久水准点，建立临时水准点；
3）核对新建高程与原有工程衔接的位置与高程；
4）放出施工边线，必要时标出堆土、堆料场地界线及临进用地范围；
5）施工设置的临时水准点、轴线桩、高程桩，必须经过复核方可使用，并经常核对。
3、排水工程竣工后，除按有关规定整理竣工资料外，还要整理以下技术资料，作为工程技术档案内容；
4）回填前对管顶高程进行复测，测点距离为10m并把测量结果填入管定水平记录表内作为竣工测量资料。
5）两检查井之间的管道回填后及时进行竣工测量，其主要内容有：检查井、收水井等井底竣工高程，各检查井之间的竣工距离，以及检查井至收水井之间的竣工距离，回填后的地面高程。
6）竣工预埋管的管头（包括干、支管）在地面上做出栓桩，与管头位置一并标在竣工图上，并注明方向、位置和距离。
1）原地面高程、地形测量记录、纵横剖面图；
2）控制测量网点有关记录；
3）地上地下障碍拆迁平面图和重要记录；
4）管顶高程，井底高程；
5）回填土地面高程；
6）预埋管、预埋件、预留孔位置和高程。
4、雨水管道的收水井定出井位的栓桩，以保证井位、雨水支管预埋方向准确。
5、根据实测地面高程计算出槽深、上口宽度，并用木桩或白灰放出管道和检查井的开槽边线。
B 钢丝网头应在浇筑混凝土管座时插入混凝土内，在混凝土初凝前分层抹压钢丝网水泥砂浆抹带。
C 钢丝网水泥砂浆带接口应平整，不得有裂缝、空鼓等现象，抹带宽度、厚度的允许偏差应为+5mm。管道基础及安装的允许偏差：
项 目
允许偏差
垫 层
中心线每侧宽度
不小于设计规定
高 程
0---15（mm）
管
道
基
础
管
座
肩 宽
4、接口
A 管子接口均采用1：2.5水泥砂浆抹带接口，操作前应将抹带部分的管口凿毛刷涂，管道基础与抹带相接处混凝土表面也应凿毛刷净，使之粘结牢固，抹带时，应使接口部位保持湿润状态。抹带应分两次抹成，做砂浆填缝时应在内侧做挡漏圈，保证灌缝密实，砂浆可采用防渗砂浆，抹带完成后应立即用薄膜覆盖，3—4h后洒水养护，抹带接口时，落入管道内的接口材料应及时清除干净，应采用水泥砂浆将管道内接口纵向间隙部分抹平。
6、安装管道施工测量如下：
1）当挖土土面距设计槽底约1m时，测下反桩，下反桩沿管线每10m设1个，并将下反数填写通知单及时交给施工班组。
2）当挖土距设计槽底约20cm时，测基础上平桩，上平桩沿管线每5m设一个，至桩顶下量平基厚度即为清底面。在打砼平基前再复测一次平桩。
3）下管前复测一次砼平基高程并将复测结果（高、低误差数据）用通知单交给班组，以便在安管时校正误差。
技术交底书
交底日期：2010年02月25日
工程名称
新郑文化北路道路工程
施工单位
北京泽华路桥工程有限公司
交底部位
雨污水工程
工序名称
准备工作、施工工艺、施工方法
交底内容
1、施工前的准备工作
（一）技术准备工作
1、施工前组织施工人员对施工文件、图纸、资料认真进行熟悉，查对是否齐全、有无遗漏、差错或相互之间有矛盾之处，发现差错及时向设计单位提出；或补齐或更正，并作出记录。
C 在铺筑的碎石层上按正常施工程序进行管基础的浇筑。
5、沟槽切断原有排水沟或排水管道，如无其它适当方法排水时，应架设安全可靠的渡槽或渡管。
6、当开挖沟槽发现已建的地下各类设施或文物时，应采取保护措施，并及时上报甲方及有关单位处理。
7、沟槽的开挖质量应符合下列规定：沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。槽底高程的允许偏差为±20mm。
4、因本工程地质资料不详，管沟的开挖过程中，应对土质情况、地下水位和原有管线等情况及时了解掌握，该采取保护的，要及时地采取保护措施。对有流砂层时，可采用以下施工方法：
A 采用台阶式放坡法
B 在管沟开挖至设计深度后，采用片石结合碎石在砂层上铺筑一层0.1m-0.2m厚的的片石结合碎石层，将砂层上面封死（沟底宽全断面铺设）。
观测结束时，应不断向试验管段内补水，保持试验水头的恒定。渗水量的观测时间不得少于30min。
4）实测渗水量应按公式计算Q=W/T·L
式中Q-实测渗水量（L/min）
W-补水量（L）
T-实测渗水量观测时间（min）
L-实验管段的长度（m）
六）管沟回填
1、混凝土污水管在闭水试验完成，并办理隐蔽工程验收记录，即可进行回填。分层回填的材料和厚度按设计图纸要求来施工。
（6）了解现场附近供水、供电、通讯设施、运输线路、场地及其他设施的情况；
（7）对外露的检查井、消防栓、人防通气孔等在图上标明，以备核对，避免埋没或堵塞；
（8）了解沿线各单位因施工受到的影响，以及车辆交通影响，以便提前安排方案。
7、测量控制：对建设单位交付的道路中线位置桩、水准基点桩等及其测量质料进行检查核对，若桩位不足，不稳妥、被移动或测量精度不符合要求时，应按施工测量要求进行补测、加固、移设或重新测校，并通知建设单位。
7）据全部实测结果绘制平面图和纵断面图。
二）沟槽开挖
根据测设的中线，高程控制桩放出管沟中心线和高程点后再开挖沟槽。开挖由上游向下游进行。
1、先施工污水管道，待污水管道分段完成后，再进行雨水管道的开挖，沟槽土应在管道安全线以外堆放，以便管道安装，砼浇筑等工作。
2、根据图纸设计确定管道沟槽的开挖断面。
3、开挖管沟时，不得破坏下面土的结构，使用挖掘机施工时，可保留30cm厚土层不挖。若人工挖土后不能立即浇筑混凝土基础时，槽底可保留15cm厚土层不挖，当土方挖到接近设计标高时，应在槽内打高程控制桩，以控制挖土深度，防止过浅或超挖，局部超挖部分应回填夯实处理。
2、下管：
A 下管前对管子进行外观检查，管材是否符合设计要求，经鉴定合格后方可使用。
B 下管采用吊车下管，由两个检查井的一端开始，管道应慢慢下落到基础上，沟槽若有支撑时，不得与槽壁支撑及槽下管子相碰撞，防止下管绳索折断或突然冲击砸坏基础。
C 吊车下管时，吊车架设的位置不得影响沟槽边坡的稳定性，吊车在高压输电线路附近作业时与线之间的安全距离应符合当地电业管理部门的规定。
8、当采用重型压实机械压实或较重车辆在回填土上行驶时，管道顶部以上应有一定厚度的压实回填土。其最小厚度应按压实机械的规格和管道的设计承载力确定。
9、检查井周围的回填，应与管道沟槽的回填同时进行，当不便同时进行时，应留台阶式接茬。
七）检查井
1、检查井的尺寸符合设计要求施工。
2、井底基础应与管道基础同时浇筑。
2、管道闭水试验时，试验管段应符合下列规定：无积水。
3）检查井内不做试验的管段应堵好，不得渗水。
3、闭水试验应按下列程序进行：
1）试验管段灌满水后浸泡时间不应少于24h。
2）试验水头应以试验段上游管顶内壁加2m计。
3）当试验水头达规定水头时开始计时，观测管道的渗水量，直至
压 实 工 具
虚铺厚度（cm）
木夯、铁夯
≤20
蛙式夯、火力夯
20--25
压路机
20--30
振动压路机
≤40
6、回填土每层的压实遍数，应按要求的压实度，压实工具、虚铺厚度和含水量，经现场试验确定。
7、管道两侧和管顶以上50cm范围内的回填材料，应由沟槽两则对称运入槽内，不得直接扔在管道上，回填其它部位时，应均匀填入槽内，不得集中推入。
（2）因施工影响沿线建筑物、构筑物、公用事业的杆线、管道安全，需加固保护的结构、数量和确切位置；
