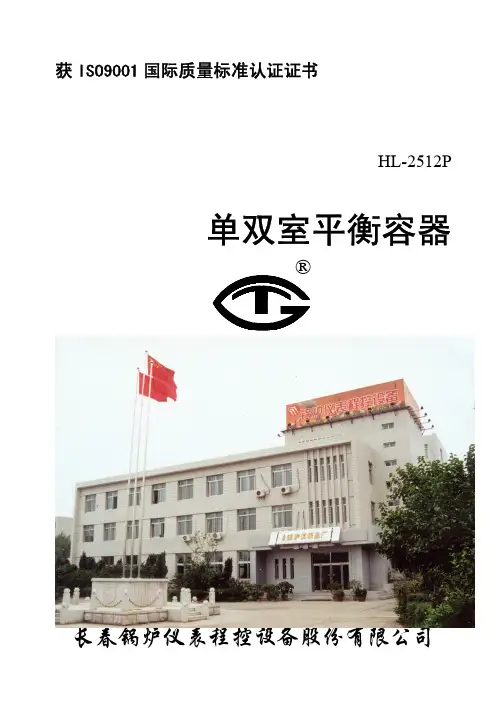

获ISO9001国际质量标准认证证书HL-2512P单双室平衡容器长春锅炉仪表程控设备股份有限公司■目 录■1 用途------------------------------------------1 2结构特点及工作原理--------------------------13 主要技术参数----------------------------------34 安装-----------------------------------------35 调试------------------------------------------56 维护-----------------------------------------57 订货须知--------------------------------------5 8附录平衡容器选型说明------------------------61 用途平衡容器是差压式水位计的一次仪表。

它与水位指示器或差压变送器配套使用，用来控制给水流量，测量水位、水温，并可做容器的压力以及报警用，可以在锅炉正常运行情况下反映汽包内的质量水位。

我厂生产的平衡容器分双室平衡容器和单室平衡容器两种，压力等级分为中压、高压、超高压、亚临界及超亚临界，这些产品已成系列（特殊参数也可重新设计），并随锅炉配套使用。

选用时可根据汽包（或受压容器）内介质的压力和温度、观测范围、水管中心到正常水位的距离（H O）以及汽水中心距（H）而定。

2结构特点及工作原理2.1双室平衡容器是由正压补偿管、负压管、水杯、漏斗等零件焊接而成。

工作过程中，饱和蒸汽因为凝结而释放的热量同时对正压补偿管和负压管加热，并且平衡容器的外层保温减少了热量的损失，从而使正压补偿管内水的重度在任何工况下都近似等于汽包（或受压容器）内水的重度；又由于正确的选用正压补偿管的高度，不论容器内压力如何变化，正压补偿管的压力与负压管的压力变化值均相等，因此双室平衡容器输出的差压不变，即低置水位指示的水位不变。

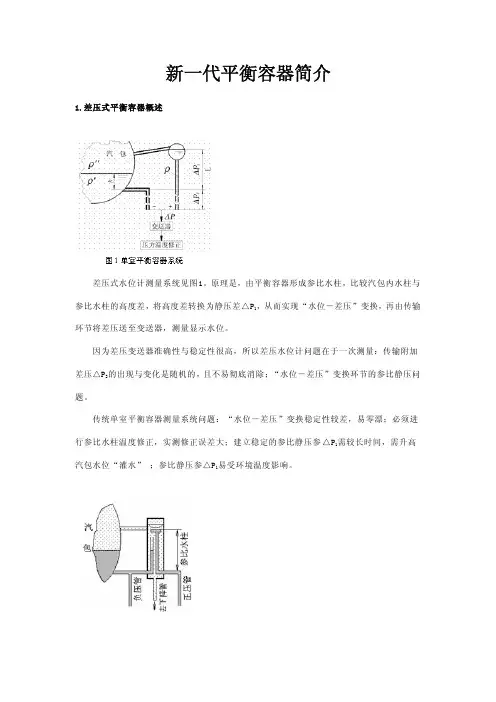

新一代平衡容器简介1.差压式平衡容器概述差压式水位计测量系统见图1。

原理是，由平衡容器形成参比水柱，比较汽包内水柱与，从而实现“水位－差压”变换，再由传输参比水柱的高度差，将高度差转换为静压差△P1环节将差压送至变送器，测量显示水位。

因为差压变送器准确性与稳定性很高，所以差压水位计问题在于一次测量：传输附加的出现与变化是随机的，且不易彻底消除；“水位－差压”变换环节的参比静压问差压△P2题。

传统单室平衡容器测量系统问题：“水位－差压”变换稳定性较差，易零漂；必须进需较长时间，需升高行参比水柱温度修正，实测修正误差大；建立稳定的参比静压参△P1易受环境温度影响。

汽包水位“灌水”；参比静压参△P1图2传统双室平衡容器GJT-2000电接点测量筒取样水位已逼近汽包内的实际水位，表明汽包内的水温已极接近饱和水温度。

因此，热套式平衡容器设计思路合理之处在于，置参比水柱于饱和汽套中（见图2），如同在汽包内一样，参比水柱等于饱和汽温度，则不需要参比水柱温度修正。

但结构设计缺陷是：在汽包压力升降后，由于密度变化，参比水柱管缺水，需要较长时间才能补满水，参比水柱高度恒定性差，动态特性差；建立参比水柱需较长时间。

上述问题，使差压式水位计性能不能充分满足汽包水位监视主表和保护的需求。

2.新一代平衡容器为了提高自动调节系品质，提高CRT水位计准确性和稳定性，继而提高手动停炉准确性，研制出最新一代平衡容器。

图3GJT－DⅡ双恒平衡容器原理及测量系统GJT－DⅡ双恒平衡容器，由淮安维信仪器仪表有限公司新开发，国家知识产权局已正式受理发明专利，申请号：200310106148.5。

2.1GJT－DⅡ双恒单室平衡容“双恒”特点是：①参比水柱温度恒等于汽包内的饱和水温度；②参比水柱高度恒定，不受压力变化的影响。

2.2GJT－DⅡ双恒单室平衡容器原理GJT－DⅡ双恒平衡容器原理及测量系统见图3。

参比水柱温度恒等于饱和水温度的技术措施：1.结构独特的叉式参比水柱组件置于平衡容器的饱和汽室。

双室平衡容器原理双室平衡容器是一种常见的实验装置，用于研究气体的性质和行为。

它由两个连接在一起的玻璃球组成，每个玻璃球内部都有一种气体。

这种装置的原理在于，两个玻璃球内的气体在达到平衡状态时，其压强和温度会相等，从而可以进行一系列关于气体性质的实验。

首先，我们来看双室平衡容器的结构。

它由两个玻璃球和连接它们的细管组成。

每个玻璃球内都装有一种气体，通常是不同的气体。

通过打开细管，两个玻璃球内的气体可以互相扩散，最终达到平衡状态。

其次，双室平衡容器的原理在于气体分子的热运动。

当两个玻璃球内的气体分子开始扩散时，它们会不断地碰撞并交换动量和能量。

在这个过程中，气体分子的热运动会导致两个玻璃球内的气体最终达到相同的压强和温度。

这就是双室平衡容器实验的基本原理。

双室平衡容器在实验中有许多应用。

例如，我们可以利用它来研究气体的扩散速率。

通过记录两个玻璃球内气体的压强随时间的变化，我们可以得到气体分子的平均自由程和平均速率。

这对于研究气体的性质和行为非常重要。

此外，双室平衡容器还可以用来研究气体的混合物。

通过在两个玻璃球内放入不同种类的气体，我们可以观察它们在达到平衡状态时的行为。

这对于理解气体混合物的性质和组成也有很大的帮助。

总之，双室平衡容器是一种重要的实验装置，它通过气体分子的热运动实现了两个玻璃球内气体的平衡，为研究气体的性质和行为提供了重要的工具。

它在实验室中有着广泛的应用，对于气体物理学和化学的研究都具有重要意义。

通过对双室平衡容器的原理和应用进行深入的研究，我们可以更好地理解气体的行为规律，为相关领域的研究和应用提供重要的支持。

平衡容器的工作原理3.双室平衡容器的工作原理3.1.简介双室平衡容器是一种结构巧妙,具有一定自我补偿能力的汽包水位测量装置.它的主要结构如图1所示.在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分,为了区别于单室平衡容器,故称为双室平衡容器.为便于介绍,这里结合各主要部分的功能特点,将它们分别命名为凝汽室、基准杯、溢流室和连通器,另外文中把双室平衡容器汽包水位测量装置简称为容器.3.2.凝汽室理想状态下,来自汽包的饱和水蒸汽经过这里时释放掉汽化潜热,形成饱和的凝结水供给基准杯与后续环节使用.3.3.基准杯它的作用是收集来自凝汽室的凝结水,并将凝结水产生的压力导出容器,传向差压测量仪表——差压变送器〔后文简称变送器〕的正压侧.基准杯的容积是有限的,当凝结水充满后则溢出流向溢流室.由于基准杯的杯口高度是固定的,故而称为基准杯.3.4.溢流室溢流室占据了容器的大部分空间,它的主要功能是收集基准杯溢出的凝结水,并将凝结水排入锅炉下降管,在流动过程中为整个容器进行加热和蓄热,确保与汽包中的温度达到一致.正常情况下,由于锅炉下降管中流体的动力作用,溢流室中基本上没有积水或少量的积水.3.5.连通器倒T 字形连通器,其水平部分一端接入汽包,另一端接入变送器的负压侧.毋庸置疑,它的主要作用是将汽包中动态的水位产生的压力传递给变送器的负压侧,与正压侧的〔基准〕压力比较以得知汽包中的水位.它之所以被做成倒T 字形,是因为可以保证连通器中的介质具有一定的流动性,防止其延伸到汽包之间的管线冬季发生冻结.连通器内部介质的温度与汽包中的温度很可能不一致,致使其中的液位与汽包中不同,但是由于流体的自平衡作用,对使汽包水位测量没有任何影响.3.6.差压的计算通过前面的介绍可以知道,凝汽室、基准杯与其底部位于容器内部的导压管中的介质温度与汽包中的介质温度是相等的,即γw =γ`w ,γs =γ`s .故而不难得到容器所输出的差压.本文以东方锅炉厂DG670-13.73-8A 型锅炉所采用的测量范围为±300mm 双室平衡容器为例加以介绍〔如图1所示〕.通过图1可知,容器正压侧输出的压力等于基准杯口所在水平面以上总的静压力,加上基准杯口至L 形导压管的水平轴线之间这段垂直区间的凝结水压力,再加上L 形导压管的水平轴线至连通器水平轴线之间,位于容器的外部的这段垂直管段中的介质产生的压力.显而易见,其中的最后部分压力,由于其中的介质为静止的且距容器较远,因此其中的介质密度应为环境温度下的密度.因此 P += P J +320 γ w +<580－320> γ c式中P + —— 容器正压侧输出的压力γw —— 容器中的介质密度〔γ w = γ `w 〕γc —— 环境温度下水的密度P J —— 基准杯口以上总的静压力负压侧的压力等于基准杯口所在水平面以上总的静压力,加上基准杯口水平面至汽包中汽水分界面之间的饱和水蒸汽产生的压力,再加上汽包中汽水分界面至连通器水平轴线之间饱和水产生的压力,即P －= P J +<580－h w > γ s + h w γw式中P－——容器负压侧输出的压力hw——汽水分界线至连通器水平管中心线之间的垂直高度γs——汽包中饱和水蒸汽的密度因此差压ΔP=P+－P－=320 γw+260 γc－<580－hw> γs－hwγw即ΔP=260 γc + 320 γw－580 γs－<γw－γs >hw〔1〕这里有一点需要说明,<1>式中环境温度下水的密度γc,通常情况下它会随着季节的变化而变化,它的变化将会影响汽包水位测量的准确性.就本例中的容器而言,当环境温度由25℃升高到50℃时,由于密度的变化对于差压产生的影响为－2.3mm水柱,经过补偿系统补偿后对最终得到的汽包水位的影响将为+2.3～5.5mm之间.通常情况下这样的误差是可以忽略的,也就是说可以认为这里的温度是恒定的.但是为了尽量减小误差,必须恰当地确定这里的温度.确定温度可以遵循这样一条原则,就高不就低,视当地气候与冬季伴热等因素确定.比如此处的环境温度一年当中通常在0～50℃之间变化,平均温度为25℃,则可以令这里的温度为35℃.这是因为水的密度随着温度升高它的变化梯度越来越大,确定的温度高些,将会使环境温度变化对整个系统的影响更小.就本例中的容器而言,当温度从0℃升高到25℃时,温度的变化对测量系统的最终结果影响只有1mm左右,而环境温度从25℃升高到50℃所带来的影响却为+2.3～5.5mm之间.故而,确定温度应就高不就低.4.双室平衡容器的工作特性容器的工作特性对于汽包水位测量和补偿系统来说非常重要,了解这种特性利于用户的应用和掌握应用中的技巧.查《饱和水与饱和水蒸汽密度表》可以获得各种压力下饱和水与饱和水蒸汽的密度.把0、±50、±100mm等汽包水位分别代入〔1〕式,可得到容器输出的一系列差压,见下表1《双室平衡容器固有补偿特性参照表》.通过表1可以得知双室平衡容器的工作特性.从表1中可以看到,各水位所对应的由容器所输出的差压随着压力的变化〔相关饱和汽、水密度〕各自发生着不同的变化.这里首先注意0水位所对应的差压,它的变化规律较其它水位有明显不同,只在一个较小的范围内波动.由于该容器的设计压力为13.73MPa,因此14.5MPa以下它的波动范围更小,仅在±5mm水柱以内.也就是说当汽包中的水位为0水位时,无论压力如何变化,即使在没有补偿系统的情况下,对0水位测量影响都极小或者基本没有影响.关于其它水位,则当汽包水位越接近于0水位,其对应的差压受压力的变化影响越小,反之则大.因此,双室平衡容器是一种具有一定的自我补偿能力的汽包水位测量装置.它的这种能力主要体现在,当汽包中的水位越接近于0水位,其输出的差压受压力变化的影响越小,即对汽包水位测量的影响越小.毫无疑问,容器特性由于容器的自身结构决定的,故又称为固有补偿特性.表1中,0MPa对应两行差压值,其原因后文将会提到.之所以双室平衡容器会有这种特性其实质,是由于双室平衡容器在设计制造时采取了特殊的结构,这种结构最大限度地削弱了汽水密度变化对常规运行水位差压的影响.但是尽管如此,它并不能完全满足生产的需要,仍然需要继续补偿.5.补偿系统5.1.基础知识与基本概念从容器的特性中可以看到,双室平衡容器不能完全满足生产的需要.究其原因,是由于介质密度的变化所造成的.因此,必须要采取一定的措施,进一步消除密度变化对汽包水位测量的影响.这种被用来消除密度变化带来的影响的措施就叫做补偿.通过补偿以准确地测定汽包中的水位.汽包水位测量补偿的方法通常有两种,一种是压力补偿,另一种是温度补偿,无论采取哪种方法补偿效果都一样.但是它们之间略有区别,即温度补偿可以从0℃开始,而压力补偿只能从100℃开始.这是因为温度可以一一对应饱和密度以与100℃以下时的非饱和密度,而压力却只能一一对应饱和密度,即最低压力0MPa只能对应100℃时的饱和密度.故而由这两种方法构成的补偿系统各自对应的补偿起始点有所不同,即差压变送器量程有所不同.表1中0MPa 对应两行差压值,其原因即在于此；其中上一行对应的是温度补偿,下一行对应压力补偿.很显然,温度补偿也可以从100℃开始.5.2.建立补偿系统的步骤第一步确定双室平衡容器的0水位位置容器的0水位的位置一般情况下比较容易确定,通过查阅锅炉制造厂家有关汽包〔学名锅筒〕与附件方面的图纸和资料,进行比较和计算即可获得.文中例举的容器0水位位置位于连通器水平管轴线以上365mm处,即基准杯口水所在的平面下方215mm处.但是,偶尔由于图纸的疏漏缺少与确定0水位相关的数据,无法计算出0水位的位置,那么确定起来就比较复杂.如图1中就缺少数据.这种情况下就只有根据容器的自我补偿特性在0水位所体现的特点通过反复验算来获得.由于容器本身就是用这样的方法经反复验算而设计制造的,只要验算的方法正确通过验算得到的数据会很准确可靠,当然这只限于图纸不详的情况下.由于限于篇幅,这里只提供思路,具体的验算的方法本文不予介绍.对此感兴趣的读者可以试一试.第二步确定差压变送器的量程差压变送器的量程是由汽包水位的测量范围、容器的0水位位置以与补偿系统的补偿起始点等三方面因素决定的.一些用户一般只考虑了前两方面因素,而忽略了补偿起始点因素,甚至极个别的用户只简单地根据汽包水位的测量范围确定变送器的量程,造成很大的测量误差.一般情况下,忽略容器的0水位位置所造成的误差在70~90mm之间,忽略补偿起始点所产生的误差在30mm以下,特别情况下误差都将会更大.此外,这里特别提醒用户,在进行汽包水位测量工作时,关于变送器的量程,在没有得到确认的情况下,切不可单纯依赖设计部门的图纸.事实上,多数情况下,设计部门在进行此类设计,对变送器选型时,只确定基本量程,而不给出应用量程.下面来确定变送器的量程.本文的例子中容器的0水位位置位于连通器水平管轴线以上365mm处.由于该容器的量程为±300mm,因此〔1〕式中的hw的最大值和最小值分别为665mm和65mm.如果采用压力补偿,从《饱和水与饱和水蒸汽密度表》中查出100℃时的饱和水与饱和水蒸汽的密度代入〔1〕式,再分别将665mm和65mm代入〔1〕式,即得最小差压ΔPmin=－70.5mm水柱和最大差压ΔPmax=504mm水柱这两个差压值就是变送器的量程范围〔见表1中0MPa对应的下行〕,即－70.5～504mm水柱.如果采用温度补偿,且从0℃开始补偿,则由于水的密度极其接近1mg/mm3,误差可以忽略,令蒸汽的密度为0.用同样方法即可得到变送器的量程为－85～515mm水柱〔见表1中0MPa 对应的上行〕.实际上,从0℃开始补偿是完全没有必要的,其原因这里无需遨述.第三步确定数学模型数学模型是补偿系统中的最重要环节.由〔1〕式得〔2〕由于相对于规定的0水位的汽包水位h= hw－365mm,所以〔3〕式中h ——相对于规定的0水位的汽包水位γw ——饱和水的密度γs ——饱和水蒸气的密度γ c ——环境温度下水的密度ΔP——差压〔3〕式即为补偿系统的数学模型.式中γc为常数,令环境温度为30℃,则γc=0.9956mg/mm3,所以〔4〕〔4〕式为最终的数学模型.显然,它与〔3〕式的作用完全一样.在补偿系统中可以任选其一. 第四步确定函数、完成系统在〔3〕式和〔4〕式中含都有"320 γw－580 γs"和"γw－γs"关于饱和水与饱和水蒸汽密度的两个子式.查《饱和水与饱和水蒸汽密度表》,可以获得这两个子式关于压力或温度的函数曲线.将所得到的曲线以与〔3〕式或者〔4〕式输入用以执行运算任务硬件设备,补偿系统即告完成.从补偿系统的建立过程可以发现,补偿系统是根据某一特定构造的容器而建立的.因此,建立补偿系统时应根据不同的容器,建立不同的补偿系统.建立补偿系统时,当确定差压的计算公式以后,只需重复这里的步骤即可得到新的汽包水位测量补偿系统.6.关于容器保温问题的释疑众所周知,为了使容器达到理想工作状态,容器的外部必须作以适当的保温.然而,关于容器的凝汽室与顶部的保温问题目前有些争议,部分用户认为这里的保温可有可无.笔者在这里阐述一下个人的观点.笔者通过多年观察发现,在这里没有保温的情况下,冬季由仪表显示的汽包水位会比夏季低将近10mm.分析原因,是因为一般情况下凝汽室的温度都要比环境高300℃左右,甚至更高,因此它的热辐射能力很强.当凝汽室外部没有保温或者保温条件比较差时,尽管凝结水的速度会加快并导致更多的饱和水蒸汽流到这里补充这里的热量,但是由于这里的介质处于自然对流状态且受到管路等的阻力的制约,使补充的热量难以维持这里的温度,进而影响了测量的准确性.对于额定工作压力为13.73MPa的锅炉而言,如果冬季由仪表显示的汽包水位比真实水位低10mm,将意味着容器内部的温度比饱和温度低7℃左右.所以,为确保其包水位测量的准确性,这里必须加以适当的保温.笔者以为,这里的保温以保温层的外层温度不超过120℃为佳.。

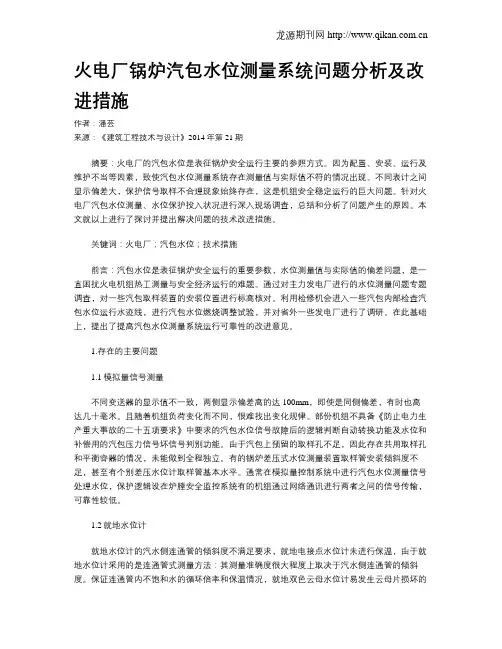

火电厂锅炉汽包水位测量系统问题分析及改进措施作者：潘芸来源：《建筑工程技术与设计》2014年第21期摘要：火电厂的汽包水位是表征锅炉安全运行主要的参照方式。

因为配置、安装、运行及维护不当等因素，致使汽包水位测量系统存在测量值与实际值不符的情况出现。

不同表计之间显示偏差大，保护信号取样不合理现象始终存在，这是机组安全稳定运行的巨大问题。

针对火电厂汽包水位测量、水位保护投入状况进行深入现场调查，总结和分析了问题产生的原因。

本文就以上进行了探讨并提出解决问题的技术改进措施。

关键词：火电厂；汽包水位；技术措施前言：汽包水位是表征锅炉安全运行的重要参数，水位测量值与实际值的偏差问题，是一直困扰火电机组热工测量与安全经济运行的难题。

通过对主力发电厂进行的水位测量问题专题调查，对一些汽包取样装置的安装位置进行标高核对。

利用检修机会进入一些汽包内部检查汽包水位运行水迹线，进行汽包水位燃烧调整试验，并对省外一些发电厂进行了调研。

在此基础上，提出了提高汽包水位测量系统运行可靠性的改进意见。

1.存在的主要问题1.1模拟量信号测量不同变送器的显示值不一致，两侧显示偏差高的达100mm，即使是同侧偏差，有时也高达几十毫米。

且随着机组负荷变化而不同，很难找出变化规律。

部份机组不具备《防止电力生产重大事故的二十五项要求》中要求的汽包水位信号故障后的逻辑判断自动转换功能及水位和补偿用的汽包压力信号坏信号判别功能。

由于汽包上预留的取样孔不足，因此存在共用取样孔和平衡容器的情况，未能做到全程独立。

有的锅炉差压式水位测量装置取样管安装倾斜度不足，甚至有个别差压水位计取样管基本水平。

通常在模拟量控制系统中进行汽包水位测量信号处理水位，保护逻辑设在炉膛安全监控系统有的机组通过网络通讯进行两者之间的信号传输，可靠性较低。

1.2就地水位计就地水位计的汽水侧连通管的倾斜度不满足要求，就地电接点水位计未进行保温，由于就地水位计采用的是连通管式测量方法：其测量准确度很大程度上取决于汽水侧连通管的倾斜度。

平衡容器工作原理
平衡容器的工作原理是通过将重力和浮力相互平衡的原理来实现物体的悬浮。

平衡容器通常由一个底座和一个可移动的平台组成。

当物体放置在平台上时，重力将平台向下拉，并通过连接在底座上的弹簧传递给底座，从而使平台保持平衡。

同时，底座与液体介质接触，产生浮力，这个浮力正好等于物体受到的重力，从而实现物体悬浮在液体中的平衡状态。

当平台上的物体受到外力推动，平台将发生位移，从而改变弹簧和液体介质的受力情况，进而改变底座上的浮力。

为了保持物体的平衡状态，底座上的控制系统会根据平台位移的方向和大小，通过调节液体介质的压强来调整底座上的浮力，使得浮力与物体受到的重力保持平衡。

这样，平台上的物体就能够保持在悬浮状态，并且随着外力的改变，控制系统会不断对浮力进行调整，以实现平衡容器内物体的稳定悬浮。

平衡容器原理平衡容器原理是指在设计和制造容器时需要考虑到容器的结构稳定性和平衡性，以确保容器在使用过程中能够安全可靠地承载和存储物品。

平衡容器原理涉及到多个方面的知识和技术，包括结构设计、材料选择、重心位置、稳定性分析等，下面将从这些方面对平衡容器原理进行详细介绍。

首先，结构设计是平衡容器原理中至关重要的一环。

在设计容器的结构时，需要考虑到容器所承载的物品的重量和体积，合理确定容器的形状和尺寸，以确保容器在承载物品时不会发生变形或破裂。

此外，还需要考虑容器的支撑结构，如底部支撑、侧面支撑等，以增强容器的稳定性和承载能力。

其次，材料选择是影响容器稳定性的关键因素之一。

不同的材料具有不同的强度、硬度和韧性，对容器的稳定性和平衡性都会产生影响。

因此，在选择容器的材料时，需要考虑到所承载物品的性质和重量，以及容器所处的环境条件，选择合适的材料来制造容器，以确保容器具有良好的稳定性和平衡性。

重心位置也是影响容器平衡性的重要因素之一。

容器的重心位置决定了容器在承载物品时的稳定性和平衡性。

合理确定容器的重心位置，可以使容器在承载物品时保持平衡，不易倾倒或翻转，确保物品的安全存储和运输。

稳定性分析是评估容器平衡性的重要手段之一。

通过对容器的结构和材料进行稳定性分析，可以评估容器在承载物品时的稳定性和平衡性，发现潜在的问题和风险，并采取相应的措施加以改进和强化，以确保容器具有良好的稳定性和平衡性。

总之，平衡容器原理涉及到多个方面的知识和技术，包括结构设计、材料选择、重心位置、稳定性分析等。

只有在这些方面都做到位，才能设计和制造出具有良好稳定性和平衡性的容器，确保容器在使用过程中能够安全可靠地承载和存储物品。

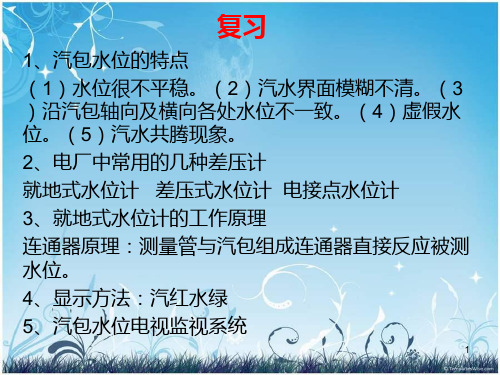

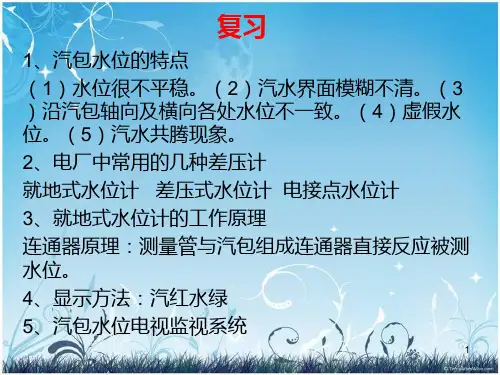

电厂常见液位计介绍一、电接点水位计1、普通型电接点水位计是利用锅炉水和蒸汽的导电率差异的特性进行液位测量的。
