第五章DSP芯片的程序结构

DSP 芯片介绍1 什么是DSP 芯片DSP 芯片，也称数字信号处理器，是一种具有特殊结构的微处理器。

DSP芯片的内部采用程序和数据分开的哈佛结构，具有专门的硬件乘法器，广泛采用流水线操作，提供特殊的DSP 指令，可以用来快速地实现各种数字信号处理算法。

根据数字信号处理的要求，DSP芯片一般具有如下的一些主要特点：（1）在一个指令周期内可完成一次乘法和一次加法。

（2）程序和数据空间分开，可以同时访问指令和数据。

（3）片内具有快速RAM，通常可通过独立的数据总线在两块中同时访问。

（4）具有低开销或无开销循环及跳转的硬件支持。

（5）快速的中断处理和硬件I/O支持。

（6）具有在单周期内操作的多个硬件地址产生器。

（7）可以并行执行多个操作。

（8）支持流水线操作，使取指、译码和执行等操作可以重叠执行。

与通用微处理器相比，DSP芯片的其他通用功能相对较弱些。

2 DSP芯片的发展世界上第一个单片DSP 芯片是1978年AMI 公司宣布的S2811，1979年美国Iintel 公司发布的商用可编程期间2920是DSP 芯片的一个主要里程碑。

这两种芯片内部都没有现代DSP 芯片所必须的单周期芯片。

1980年。

日本NEC 公司推出的μPD7720是第一个具有乘法器的商用DSP 芯片。

第一个采用CMOS 工艺生产浮点DSP 芯片的是日本的Hitachi 公司，它于1982年推出了浮点DSP 芯片。

1983年，日本的Fujitsu 公司推出的MB8764，其指令周期为120ns ，且具有双内部总线，从而处理的吞吐量发生了一个大的飞跃。

而第一个高性能的浮点DSP 芯片应是AT&T公司于1984年推出的DSP32。

在这么多的DSP 芯片种类中，最成功的是美国德克萨斯仪器公司（Texas Instruments，简称TI）的一系列产品。

TI公司灾982年成功推出启迪一代DSP 芯片TMS32010及其系列产品TMS32011、TMS32C10/C14/C15/C16/C17等，之后相继推出了第二代DSP 芯片TMS32020、TMS320C25/C26/C28，第三代DSP 芯片TMS32C30/C31/C32，第四代DSP 芯片TMS32C40/C44，第五代DSP 芯片TMS32C50/C51/C52/C53以及集多个DSP 于一体的高性能DSP 芯片TMS32C80/C82等。

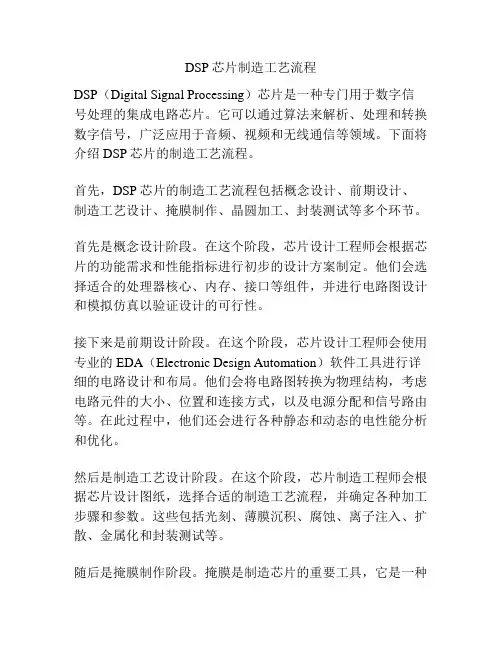

DSP芯片制造工艺流程DSP（Digital Signal Processing）芯片是一种专门用于数字信号处理的集成电路芯片。

它可以通过算法来解析、处理和转换数字信号，广泛应用于音频、视频和无线通信等领域。

下面将介绍DSP芯片的制造工艺流程。

首先，DSP芯片的制造工艺流程包括概念设计、前期设计、制造工艺设计、掩膜制作、晶圆加工、封装测试等多个环节。

首先是概念设计阶段。

在这个阶段，芯片设计工程师会根据芯片的功能需求和性能指标进行初步的设计方案制定。

他们会选择适合的处理器核心、内存、接口等组件，并进行电路图设计和模拟仿真以验证设计的可行性。

接下来是前期设计阶段。

在这个阶段，芯片设计工程师会使用专业的EDA（Electronic Design Automation）软件工具进行详细的电路设计和布局。

他们会将电路图转换为物理结构，考虑电路元件的大小、位置和连接方式，以及电源分配和信号路由等。

在此过程中，他们还会进行各种静态和动态的电性能分析和优化。

然后是制造工艺设计阶段。

在这个阶段，芯片制造工程师会根据芯片设计图纸，选择合适的制造工艺流程，并确定各种加工步骤和参数。

这些包括光刻、薄膜沉积、腐蚀、离子注入、扩散、金属化和封装测试等。

随后是掩膜制作阶段。

掩膜是制造芯片的重要工具，它是一种透明薄膜，上面印刷有电路图案。

掩膜制作工程师会根据制造工艺设计的要求，通过光刻技术将电路图案转移到掩膜上。

然后是晶圆加工阶段。

晶圆是制造芯片的基材，它通常是用纯度极高的硅材料制成。

晶圆加工工程师会使用掩膜将电路图案印刷到晶圆表面上，并通过一系列的工艺步骤，将掩膜中的电路图案转移到晶圆上。

这些步骤包括光刻、薄膜沉积、腐蚀、离子注入、扩散、金属化等。

最后是封装测试阶段。

在这个阶段，芯片封装工程师会将晶圆上的芯片切割成单独的芯片，并将其封装到塑料、陶瓷或金属封装中。

接下来进行测试，以确保芯片的功能和性能符合设计要求。

总结起来，DSP芯片的制造工艺流程包括概念设计、前期设计、制造工艺设计、掩膜制作、晶圆加工、封装测试等多个环节。

DSP芯片的原理与开发应用课件1. 什么是DSP芯片DSP芯片（Digital Signal Processing Chip）是一种专门用于数字信号处理的集成电路芯片。

它具有强大的计算能力和高速处理速度，广泛应用于音频信号处理、图像处理、通信系统、雷达信号处理等领域。

2. DSP芯片的工作原理DSP芯片通过高效的算法和硬件加速器，对输入的数字信号进行采样、压缩、编码、滤波、频谱分析、解调、解码等处理，得到所需的输出信号。

其工作原理大致如下：1.信号采样：DSP芯片将输入的连续模拟信号通过采样电路转换为离散数字信号。

2.数字信号处理：DSP芯片使用内置的运算器和指令集，对采样到的数字信号进行各种算法处理，如滤波、频域变换、时域变换等。

3.运算加速：为了提高处理速度，DSP芯片通常配备专门的硬件加速器，如DSP协处理器、FPGA等，来协助完成复杂的计算任务。

4.输出处理：处理后的数字信号经过解码、解调等步骤后，再通过解调电路将其还原为模拟信号，输出到外部设备或其他系统中。

3. DSP芯片的开发应用3.1 音频信号处理DSP芯片在音频领域的应用非常广泛，可以用于音频编解码、音效处理、语音识别等。

通过采用各种数字算法，DSP芯片可以实现高质量音频信号处理和实时音效增强，提升用户体验。

在音频编解码方面，DSP芯片支持各种音频格式的解码和编码，如MP3、AAC、WAV等。

通过对音频信号进行压缩和解压缩，可以有效减小音频文件的大小，提高存储和传输效率。

3.2 图像处理DSP芯片在图像处理领域的应用日益重要。

利用DSP芯片的高速计算能力和并行处理能力，可以实现图像的滤波、边缘检测、图像增强、图像压缩等功能。

图像处理算法包括傅里叶变换、离散余弦变换、边缘检测、图像分割等。

这些算法可以在DSP芯片上进行高效的实现，帮助用户快速获得满足各种图像处理需求的结果。

3.3 通信系统DSP芯片在通信系统中起到了关键作用。

通信系统中需要对信号进行调制、解调、滤波、编解码等处理。

DSP芯片的基本结构DSP芯片的基本结构包括：1.哈佛结构；2.流水线操作；3.专用的硬件乘法器；4.特殊的DSP指令；5.快速的指令周期。

哈佛结构哈佛结构的主要特点是将程序和数据存储在不同的存储空间中，即程序存储器和数据存储器是两个相互独立的存储器，每个存储器独立编址，独立访问。

与两个存储器相对应的是系统中设置了程序总线和数据总线，从而使数据的吞吐率提高了一倍。

由于程序和存储器在两个分开的空间中，因此取指和执行能完全重叠。

流水线与哈佛结构相关，DSP芯片广泛采用流水线以减少指令执行的时间，从而增强了处理器的处理能力。

处理器可以并行处理二到四条指令，每条指令处于流水线的不同阶段。

CLLOUT1，取指N N-1 N-2，译码N-1 N N-2，执行N-2 N-1 N，专用的硬件乘法器，乘法速度越快，DSP处理器的性能越高。

由于具有专用的应用乘法器，乘法可在一个指令周期内完成。

特殊的DSP指令DSP芯片是采用特殊的指令。

快速的指令周期哈佛结构、流水线操作、专用的硬件乘法器、特殊的DSP指令再加上集成电路的优化设计可使DSP芯片的指令周期在200ns以下。

DSP芯片的选择方法一般而言，定点DSP芯片的价格较便宜，功耗较低，但运算精度稍低。

而浮点DSP芯片的优点是运算精度高，且C语言编程调试方便，但价格稍贵，功耗也较大。

例如TI的T MS320C2XX/C54X系列属于定点DSP芯片，低功耗和低成本是其主要的特点。

而TMS320C3X/C4X/C67X属于浮点DSP芯片，运算精度高，用C语言编程方便，开发周期短，但同时其价格和功耗也相对较高。

DSP应用系统的运算量是确定选用处理能力为多大的DSP芯片的基础。

运算量小则可以选用处理能力不是很强的DSP芯片，从而可以降低系统成本。

相反，运算量大的DSP系统则必须选用处理能力强的DSP芯片，如果DSP芯片的处理能力达不到系统要求，则必须用多个DSP芯片并行处理。

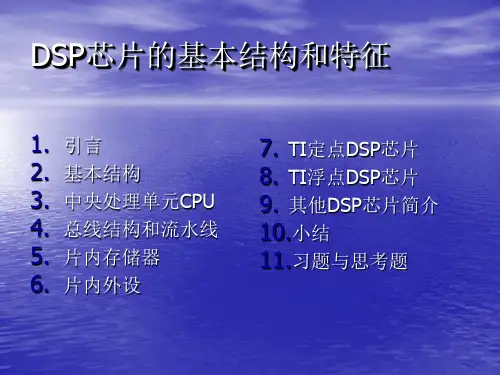

DSP芯片的基本结构和特征引言DSP芯片（Digital Signal Processor，数字信号处理器）是一种专用于数字信号处理任务的微处理器。

它具有高处理速度和低功耗等特点，广泛应用于音频、视频、通信、雷达、图像处理等领域。

本文将介绍DSP芯片的基本结构和特征，以便读者更好地了解和应用该技术。

1. DSP芯片的基本结构DSP芯片的基本结构通常包括三个主要部分：中央处理单元（CPU）、存储器和数字信号处理模块。

下面将详细介绍这些部分的功能和特点。

1.1 中央处理单元（CPU）中央处理单元是DSP芯片的核心，负责控制和执行指令。

它通常由一个或多个运算单元（ALU）和一个控制单元组成。

ALU负责执行算术和逻辑运算，而控制单元则负责解码和执行指令序列。

中央处理单元是DSP芯片实现高速运算的关键部分。

1.2 存储器存储器是DSP芯片的重要组成部分，用于存储程序代码、数据和中间结果。

它通常包括两种类型的存储器：指令存储器（程序存储器）和数据存储器。

指令存储器用于存储程序代码和指令，而数据存储器用于存储数据和中间结果。

存储器的大小和访问速度对DSP芯片的性能有重要影响。

1.3 数字信号处理模块数字信号处理模块是DSP芯片的核心功能模块，用于执行数字信号处理任务。

它通常包括以下几个功能单元：时钟和定时器单元、数据通路单元、乘法器和累加器（MAC）单元以及控制逻辑单元。

时钟和定时器单元用于提供时序控制和定时功能，数据通路单元用于数据传输和处理，乘法器和累加器单元用于高速乘加运算，控制逻辑单元用于控制和协调各个功能单元的操作。

2. DSP芯片的特征DSP芯片相较于通用微处理器具有一些明显的特征，下面将介绍几个主要特征。

2.1 高速运算能力DSP芯片具有高速运算能力，主要得益于其专门的运算单元和并行处理能力。

相较于通用微处理器，DSP芯片能够更快地执行算术和逻辑运算，满足实时信号处理的需求。

2.2 低功耗设计DSP芯片在设计过程中注重功耗的控制，以满足移动设备和嵌入式系统等低功耗应用的需求。

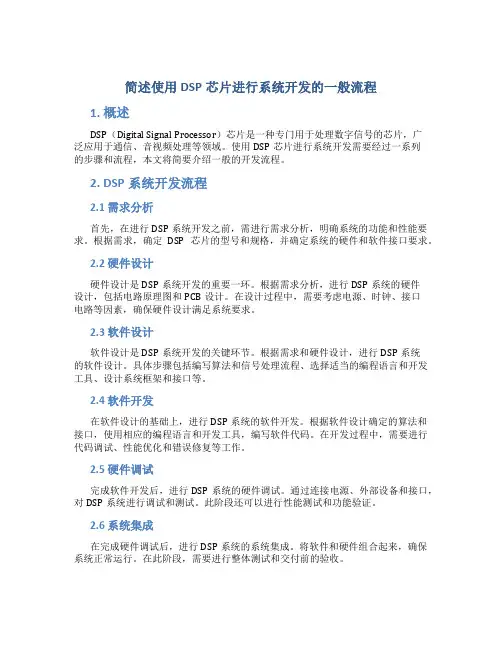

简述使用DSP芯片进行系统开发的一般流程1. 概述DSP（Digital Signal Processor）芯片是一种专门用于处理数字信号的芯片，广泛应用于通信、音视频处理等领域。

使用DSP芯片进行系统开发需要经过一系列的步骤和流程，本文将简要介绍一般的开发流程。

2. DSP系统开发流程2.1 需求分析首先，在进行DSP系统开发之前，需进行需求分析，明确系统的功能和性能要求。

根据需求，确定DSP芯片的型号和规格，并确定系统的硬件和软件接口要求。

2.2 硬件设计硬件设计是DSP系统开发的重要一环。

根据需求分析，进行DSP系统的硬件设计，包括电路原理图和PCB设计。

在设计过程中，需要考虑电源、时钟、接口电路等因素，确保硬件设计满足系统要求。

2.3 软件设计软件设计是DSP系统开发的关键环节。

根据需求和硬件设计，进行DSP系统的软件设计。

具体步骤包括编写算法和信号处理流程、选择适当的编程语言和开发工具、设计系统框架和接口等。

2.4 软件开发在软件设计的基础上，进行DSP系统的软件开发。

根据软件设计确定的算法和接口，使用相应的编程语言和开发工具，编写软件代码。

在开发过程中，需要进行代码调试、性能优化和错误修复等工作。

2.5 硬件调试完成软件开发后，进行DSP系统的硬件调试。

通过连接电源、外部设备和接口，对DSP系统进行调试和测试。

此阶段还可以进行性能测试和功能验证。

2.6 系统集成在完成硬件调试后，进行DSP系统的系统集成。

将软件和硬件组合起来，确保系统正常运行。

在此阶段，需要进行整体测试和交付前的验收。

2.7 产品发布和维护完成系统集成后，进行DSP系统的产品发布。

将DSP系统交付给客户或用于实际应用。

同时，需要进行系统的维护和迭代，及时修复BUG和优化性能。

3. 总结使用DSP芯片进行系统开发涉及多个步骤和流程，包括需求分析、硬件设计、软件设计、软件开发、硬件调试、系统集成、产品发布和维护等。

通过合理的规划和有序的流程，可以确保DSP系统开发的顺利进行，并最终得到可靠和高性能的系统。

DSP芯片的基本结构DSP芯片的基本结构包括：1.哈佛结构；2.流水线操作；3.专用的硬件乘法器；4.特殊的DSP指令；5.快速的指令周期。

哈佛结构哈佛结构的主要特点是将程序和数据存储在不同的存储空间中，即程序存储器和数据存储器是两个相互独立的存储器，每个存储器独立编址，独立访问。

与两个存储器相对应的是系统中设置了程序总线和数据总线，从而使数据的吞吐率提高了一倍。

由于程序和存储器在两个分开的空间中，因此取指和执行能完全重叠。

流水线与哈佛结构相关，DSP芯片广泛采用流水线以减少指令执行的时间，从而增强了处理器的处理能力。

处理器可以并行处理二到四条指令，每条指令处于流水线的不同阶段。

CLLOUT1，取指 N N-1 N-2，译码 N-1 N N-2，执行 N-2 N-1 N，专用的硬件乘法器，乘法速度越快，DSP处理器的性能越高。

由于具有专用的应用乘法器，乘法可在一个指令周期内完成。

特殊的DSP指令DSP芯片是采用特殊的指令。

快速的指令周期哈佛结构、流水线操作、专用的硬件乘法器、特殊的DSP指令再加上集成电路的优化设计可使DSP芯片的指令周期在200ns以下。

DSP芯片的选择方法一般而言，定点DSP芯片的价格较便宜，功耗较低，但运算精度稍低。

而浮点DSP芯片的优点是运算精度高，且C语言编程调试方便，但价格稍贵，功耗也较大。

例如TI的T MS320C2XX/C54X系列属于定点DSP芯片，低功耗和低成本是其主要的特点。

而TMS320C3X/C4X/C67X属于浮点DSP芯片，运算精度高，用C语言编程方便，开发周期短，但同时其价格和功耗也相对较高。

DSP应用系统的运算量是确定选用处理能力为多大的DSP芯片的基础。

运算量小则可以选用处理能力不是很强的DSP芯片，从而可以降低系统成本。

相反，运算量大的DSP系统则必须选用处理能力强的DSP芯片，如果DSP芯片的处理能力达不到系统要求，则必须用多个DSP芯片并行处理。

DSP的基本结构和特征DSP的基本结构和特征编程DSP芯⽚是⼀种具有特殊结构的微处理器，为了达到快速进⾏数字信号处理的⽬的，DSP芯⽚⼀般都采⽤特殊的软硬件结构：(1) 哈佛结构。

DSP采⽤了哈佛结构，将存储器空间划分成两个，分别存储程序和数据。

它们有两组总线连接到处理器核，允许同时对它们进⾏访问，每个存储器独⽴编址，独⽴访问。

这种安排将处理器的数据吞吐率加倍，更重要的是同时为处理器核提供数据与指令。

在这种布局下，DSP得以实现单周期的MAC指令。

在哈佛结构中，由于程序和数据存储器在两个分开的空间中，因此取指和执⾏能完全重叠运⾏。

(2) 流⽔线。

与哈佛结构相关，DSP芯⽚⼴泛采⽤2-6级流⽔线以减少指令执⾏时间，从⽽增强了处理器的处理能⼒。

这可使指令执⾏能完全重叠，每个指令周期内，不同的指令都处于激活状态。

(3) 独⽴的硬件乘法器。

在实现多媒体功能及数字信号处理的系统中，算法的实现和数字滤波都是计算密集型的应⽤。

在这些场合，乘法运算是数字处理的重要组部分，是各种算法实现的基本元素之⼀。

乘法的执⾏速度越快，DSP处理器的性能越⾼。

相⽐与⼀般的处理器需要30-40个指令周期，DSP 芯⽚的特征就是有⼀个专⽤的硬件乘法器，乘法可以在⼀个周期内完成。

(4) 特殊的DSP指令。

DSP的另⼀特征是采⽤特殊的指令，专为数字信号处理中的⼀些常⽤算法优化。

这些特殊指令为⼀些典型的数字处理提供加速，可以⼤幅提⾼处理器的执⾏效率。

使⼀些⾼速系统的实时数据处理成为可能。

(5) 独⽴的DMA总线和控制器。

有⼀组或多组独⽴的DMA总线，与CPU的程序、数据总线并⾏⼯作。

在不影响CPU⼯作的条件下，DMA的速度已经达到800MB/S以上。

这在需要⼤数据量进⾏交换的场合可以减⼩CPU的开销，提⾼数据的吞吐率。

提⾼系统的并⾏执⾏能⼒。

(6) 多处理器接⼝。

使多个处理器可以很⽅便的并⾏或串⾏⼯作以提⾼处理速度。

(7) JTAG（Joint Test Action Group）标准测试接⼝（IEEE 1149标准接⼝）。
