[键入文字]

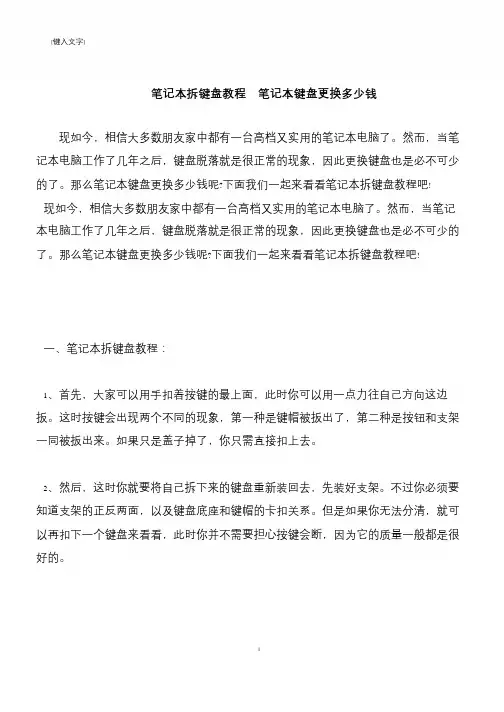

笔记本拆键盘教程笔记本键盘更换多少钱
现如今,相信大多数朋友家中都有一台高档又实用的笔记本电脑了。
然而,当笔记本电脑工作了几年之后,键盘脱落就是很正常的现象,因此更换键盘也是必不可少的了。
那么笔记本键盘更换多少钱呢?下面我们一起来看看笔记本拆键盘教程吧!
现如今,相信大多数朋友家中都有一台高档又实用的笔记本电脑了。
然而,当笔记本电脑工作了几年之后,键盘脱落就是很正常的现象,因此更换键盘也是必不可少的了。
那么笔记本键盘更换多少钱呢?下面我们一起来看看笔记本拆键盘教程吧!
一、笔记本拆键盘教程:
1、首先,大家可以用手扣着按键的最上面,此时你可以用一点力往自己方向这边扳。
这时按键会出现两个不同的现象,第一种是键帽被扳出了,第二种是按钮和支架一同被扳出来。
如果只是盖子掉了,你只需直接扣上去。
2、然后,这时你就要将自己拆下来的键盘重新装回去,先装好支架。
不过你必须要知道支架的正反两面,以及键盘底座和键帽的卡扣关系。
但是如果你无法分清,就可以再扣下一个键盘来看看,此时你并不需要担心按键会断,因为它的质量一般都是很好的。
1。

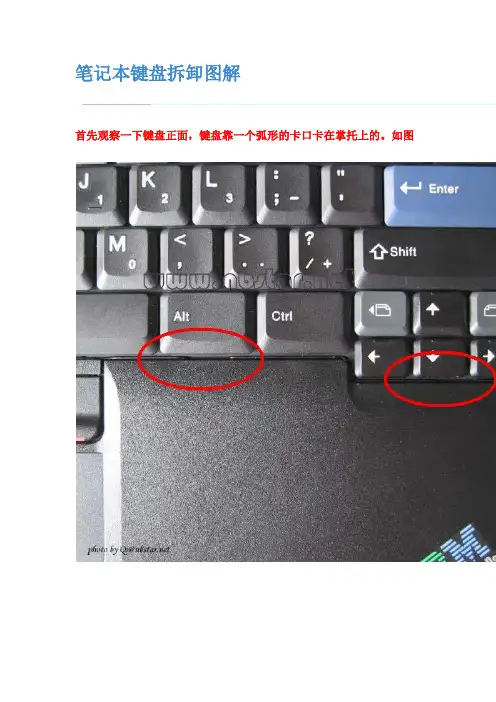

笔记本键盘拆卸图解首先观察一下键盘正面,键盘靠一个弧形的卡口卡在掌托上的。
如图键盘左手面在桌上找一块大空地,周围不要放水或者其他饮料哦,将本本翻过来,找到如图所示的4颗3号螺丝卸完4颗螺钉后,将笔记本放正,用左手将键盘向屏幕方向推,直到看到键盘下面的卡口出现,如图然后右手用小起子将键盘轻轻撬起来。
本站(LAVA电脑维修部)补述:部分笔记本拆卸方法不需要如此大动干戈,按照以上的做法,往往会让本本的键盘多少有些变形;其实键盘是被触摸屏压着的,触摸屏下方底部就是平常对着我们的那一面,背面靠最前沿有一排小镙丝,正常情况下这些镙丝是隐藏在小黑胶片下面的,大约有四个左右,揭开小黑片后把镙丝取下,触摸屏下就很直观的可以看到无线网卡等内部器件!键盘也自然拿起来了~,祝各位好运~~~17篇评论标签:电脑维修网络笔记本1楼我是我来你是你(5456040)发布于2007-11-23 15:07:41笔记本电脑按键不灵光的处理与拆卸图解在许多用户的眼里,键盘一直被视作非常精密的部件,因此当出现使用不当导致键盘松散,或者使用时间长了键盘底下有杂物要进行整理的时候,或者意外情况造成键盘松落(前几天就有一个网友的键盘被他的儿子给扳掉了几个键,弄得不知所措)很多用户可能会觉得束手无策,事实上我们大可不必惊慌,我们自己稍加研究就可以搞定,更不必送到维修公司去白花无谓的费用。
以下内容就以图例说明如何拆解、组装和清理键盘。
站长就以手头上的A31P的键盘为例。
下图是键盘右下角的右方向键盘和右翻页浏览键。
首先我们得把键帽取下来,方法很简单,稍用力向斜着自己的方向一扳就可以了,不过情况可能会出现两种结果,一个就是连按钮的支架一起扳出来,一个就是仅仅扳出了键帽。
下图就是仅仅扳出键帽,而图4则是连支架一起扳出来了。
这都不要紧,装回去就是了。
那么怎么装回去呢?如果是整个按钮连支架一起扳出来,把按钮反过来,我们会看到这样的情况。
右边那个突出的就是贴在键盘下方的部分,我们称之为底架吧;而白色(连中间黑色部分)的部分则是一个“叉”型的支架,我们称之为“中支架”吧。

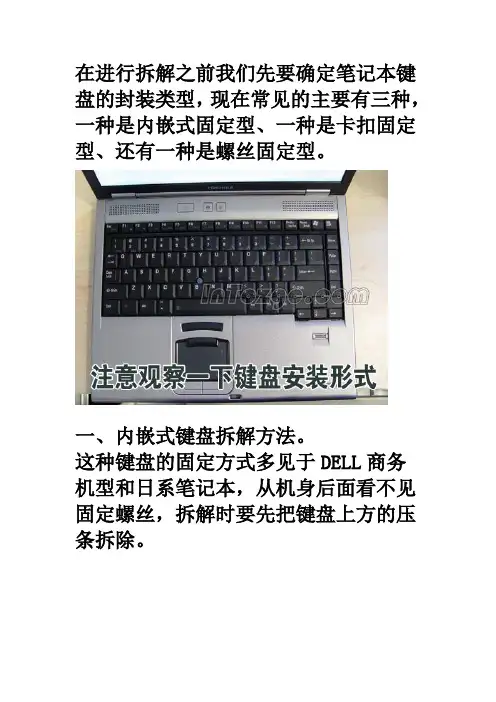

在进行拆解之前我们先要确定笔记本键盘的封装类型,现在常见的主要有三种,一种是内嵌式固定型、一种是卡扣固定型、还有一种是螺丝固定型。
一、内嵌式键盘拆解方法。
这种键盘的固定方式多见于DELL商务
机型和日系笔记本,从机身后面看不见固定螺丝,拆解时要先把键盘上方的压条拆除。
这种压条在机器背后通常有固定的螺丝。
之后我们就能看见固定键盘的螺丝了,二话不说,直接拧下。
除了挡板有固定螺丝之外,还有的本本采用内嵌式键盘而挡板没有采用螺丝固定的。
二、卡扣式键盘的拆法。
下面我们就来看看卡扣式键盘的拆法,这类键盘多系于台系笔记本。
拧下背部的固定螺丝。
三、螺丝固定型键盘拆解。
螺丝固定型键盘多见于欧美机型当中如TinkPad和HP等。
首先,我们从最困难的地方做起,先把本本翻过来,卸下背面刻有键盘标记的四颗螺丝。
注意卸下刻有键盘标记的四颗螺丝即可。
拧下螺丝后,将键盘下方的部位向上翘起,注意不要用力过猛。
待整个键盘的下部脱离机体之后,再向下抽出键盘,但要注意键盘下面连着的数据线。
向上翻起键盘,就可以更换了。

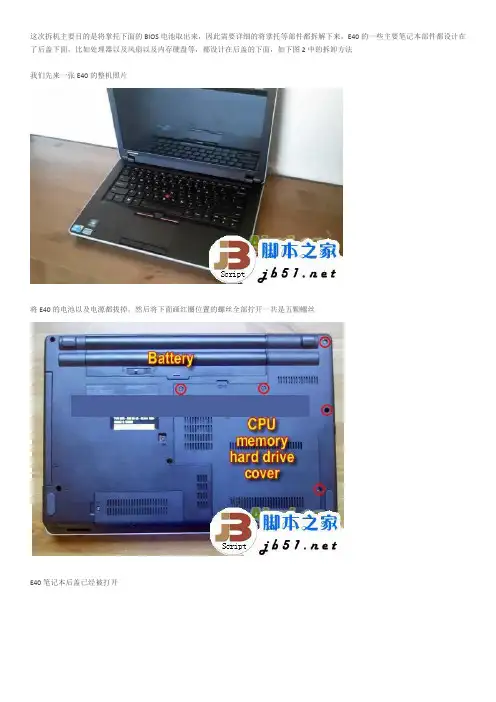

这次拆机主要目的是将掌托下面的BIOS电池取出来,因此需要详细的将掌托等部件都拆解下来,E40的一些主要笔记本部件都设计在了后盖下面,比如处理器以及风扇以及内存硬盘等,都设计在后盖的下面,如下图2中的拆卸方法我们先来一张E40的整机照片将E40的电池以及电源都拔掉,然后将下面画红圈位置的螺丝全部拧开一共是五颗螺丝E40笔记本后盖已经被打开从这里我们可以看到内存是采用了重叠的设计,风扇设计在右上角而硬盘设计在右下角,基本上需要升级以及清理灰尘一步到位了我们将固定硬盘的螺丝拧开,抽出硬盘即可,硬盘外面有一个金属保护架子如果你想拆E40笔记本风扇的话,下面将处理器上固定的几个螺丝拧开,以及风扇的电源线拔掉即能拆卸下风扇了光驱位置有一个螺丝固定,也就是序列号的上面位置,我们也特别标注了,然后抽出光驱就可以了在最下面还有一个升级后盖,我们拆开后很遗憾的看到这个是用来扩展PCI插槽的,可能是3G模块可能是其他部件,不过为了节省成本显然这里连插槽都省略了继续我们在背面位置看到掌托下面的几个螺丝(这里的位置类似于T4系列笔记本中掌托的固定螺丝一共4颗)同样这些螺丝上面都为了美化而贴的橡胶,我们是用工具或者手指甲将他们慢慢的都弄下来连同左边的螺丝一共6个了下面我们使用一个塑料片将掌托位置从左边开始划开,注意这里有很多卡口设计的就这样我们将E40笔记本掌托拆机下来了,不过还没结束因为掌托下面还有排线需要我们拔掉将掌托翻过来就能看到这些排线了按照箭头方向将锁扣打开,排线就取出来了OK,就是这样的E40掌托被顺利拿出来这里2个螺丝也需要拧开这里的排线注意也是有锁扣的就是这样将这里的数据排线锁扣打开这里也是一样来张排线接口的特写键盘已经被我们取出来了,注意后面的排线都事先全部拆卸掉了到雷这里我们基本上可以将笔记本的BIOS电池拆卸更换了。
以上就是thinkpad E40笔记本拆解详细过。

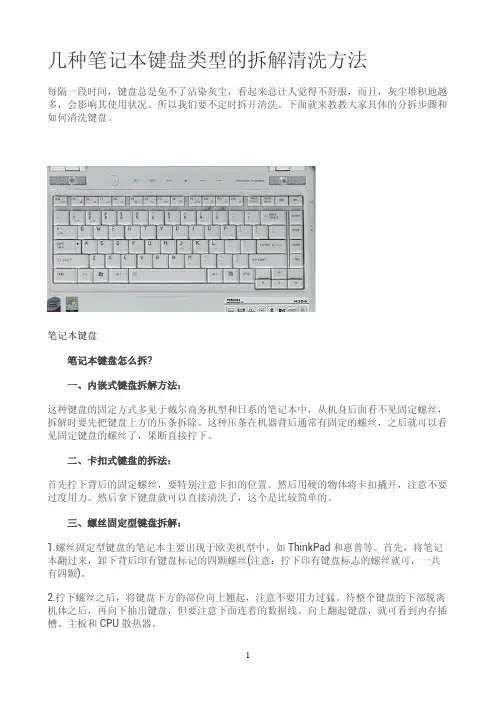

几种笔记本键盘类型的拆解清洗方法每隔一段时间,键盘总是免不了沾染灰尘,看起来总让人觉得不舒服,而且,灰尘堆积地越多,会影响其使用状况。
所以我们要不定时拆开清洗。
下面就来教教大家具体的分拆步骤和如何清洗键盘。
笔记本键盘 笔记本键盘怎么拆? 一、内嵌式键盘拆解方法:这种键盘的固定方式多见于戴尔商务机型和日系的笔记本中,从机身后面看不见固定螺丝,拆解时要先把键盘上方的压条拆除。
这种压条在机器背后通常有固定的螺丝,之后就可以看见固定键盘的螺丝了,果断直接拧下。
二、卡扣式键盘的拆法:首先拧下背后的固定螺丝,要特别注意卡扣的位置。
然后用硬的物体将卡扣撬开,注意不要过度用力。
然后拿下键盘就可以直接清洗了,这个是比较简单的。
三、螺丝固定型键盘拆解:1.螺丝固定型键盘的笔记本主要出现于欧美机型中,如ThinkPad和惠普等。
首先,将笔记本翻过来,卸下背后印有键盘标记的四颗螺丝(注意:拧下印有键盘标志的螺丝就可,一共有四颗)。
2.拧下螺丝之后,将键盘下方的部位向上翘起,注意不要用力过猛。
待整个键盘的下部脱离机体之后,再向下抽出键盘,但要注意下面连着的数据线。
向上翻起键盘,就可看到内存插槽、主板和CPU散热器。
笔记本键盘怎么清洗?1.键盘表面:在关机状态下,用干净的软布蘸些清水擦拭即可,如果想更专业些的话,可以花几元钱买瓶电脑清洁剂,然后使用专业的清洁布来擦拭。
键盘缝隙:键盘缝隙中的灰尘和脏物则可以用小毛刷来清理,也可以买一个专用的USB键盘吸尘器,灰尘被毛刷刷起之后就可以将其吸走。
2.笔记本键盘一般都是x架构,两片支撑架的下端都固定在键盘底板上,一个可以沿固定卡槽滑动,一个可以绕固定轴转动;支撑架上端则连接键帽,同样是一个滑动一个转。
当按键时,两片平行四连杆结构的支撑架则以强迫运动的方式运动,受力均匀。
3.拆卸键帽时,一定要从支撑架上端的可转动部分入手,因为只有这个部位是可以直接用力扳开的,若硬扳其它部位的话则有可能造成损坏。

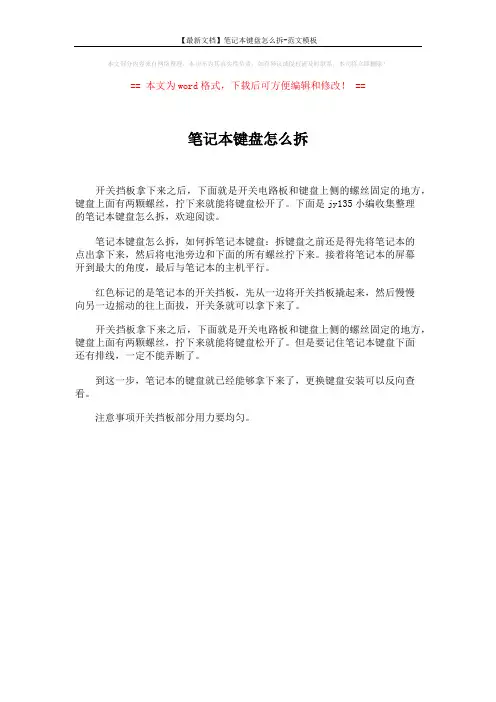

【最新文档】笔记本键盘怎么拆-范文模板
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!
== 本文为word格式,下载后可方便编辑和修改! ==
笔记本键盘怎么拆
开关挡板拿下来之后,下面就是开关电路板和键盘上侧的螺丝固定的地方,键盘上面有两颗螺丝,拧下来就能将键盘松开了。
下面是jy135小编收集整理
的笔记本键盘怎么拆,欢迎阅读。
笔记本键盘怎么拆,如何拆笔记本键盘:拆键盘之前还是得先将笔记本的
点出拿下来,然后将电池旁边和下面的所有螺丝拧下来。
接着将笔记本的屏幕
开到最大的角度,最后与笔记本的主机平行。
红色标记的是笔记本的开关挡板,先从一边将开关挡板撬起来,然后慢慢
向另一边摇动的往上面拔,开关条就可以拿下来了。
开关挡板拿下来之后,下面就是开关电路板和键盘上侧的螺丝固定的地方,键盘上面有两颗螺丝,拧下来就能将键盘松开了。
但是要记住笔记本键盘下面
还有排线,一定不能弄断了。
到这一步,笔记本的键盘就已经能够拿下来了,更换键盘安装可以反向查看。
注意事项开关挡板部分用力要均匀。

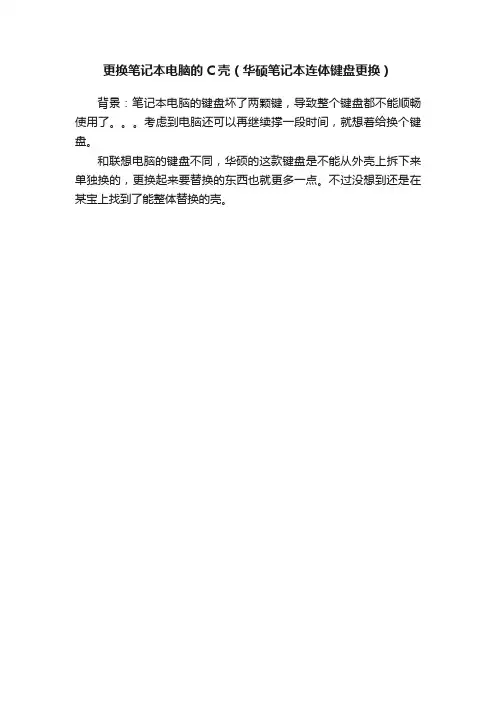

更换笔记本电脑的C壳(华硕笔记本连体键盘更换)
背景:笔记本电脑的键盘坏了两颗键,导致整个键盘都不能顺畅使用了。
考虑到电脑还可以再继续撑一段时间,就想着给换个键盘。
和联想电脑的键盘不同,华硕的这款键盘是不能从外壳上拆下来单独换的,更换起来要替换的东西也就更多一点。
不过没想到还是在某宝上找到了能整体替换的壳。
具体来看:第一步,把壳上的螺丝都拆下来,然后用撬片把键盘和底壳撬开。
这时候发现有三根数据线连接着,可以打开扣线卡把键盘完全拆下来;
然后把拆下来的键盘上的电源单元和触摸板单元分别拆下来,装到新键盘壳上面;
最后就是以旧换新了,直接装上去。

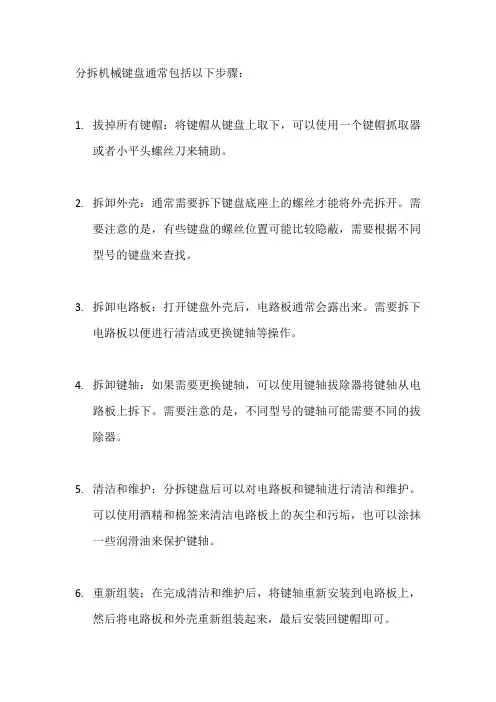

分拆机械键盘通常包括以下步骤:
1.拔掉所有键帽:将键帽从键盘上取下,可以使用一个键帽抓取器
或者小平头螺丝刀来辅助。
2.拆卸外壳:通常需要拆下键盘底座上的螺丝才能将外壳拆开。
需
要注意的是,有些键盘的螺丝位置可能比较隐蔽,需要根据不同型号的键盘来查找。
3.拆卸电路板:打开键盘外壳后,电路板通常会露出来。
需要拆下
电路板以便进行清洁或更换键轴等操作。
4.拆卸键轴:如果需要更换键轴,可以使用键轴拔除器将键轴从电
路板上拆下。
需要注意的是,不同型号的键轴可能需要不同的拔除器。
5.清洁和维护:分拆键盘后可以对电路板和键轴进行清洁和维护。
可以使用酒精和棉签来清洁电路板上的灰尘和污垢,也可以涂抹一些润滑油来保护键轴。
6.重新组装:在完成清洁和维护后,将键轴重新安装到电路板上,
然后将电路板和外壳重新组装起来,最后安装回键帽即可。
需要注意的是,分拆键盘需要谨慎操作,尤其是在拆卸外壳和电路板时,应该避免使用过大的力气或使用不当的工具,以免损坏键盘。
如果不确定自己的操作是否正确,建议寻求专业人士的帮助。

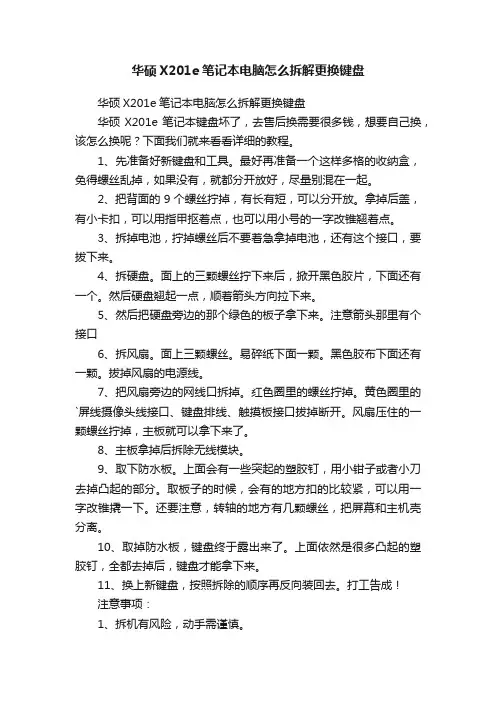

华硕X201e笔记本电脑怎么拆解更换键盘华硕X201e笔记本电脑怎么拆解更换键盘华硕X201e笔记本键盘坏了,去售后换需要很多钱,想要自己换,该怎么换呢?下面我们就来看看详细的教程。
1、先准备好新键盘和工具。
最好再准备一个这样多格的收纳盒,免得螺丝乱掉,如果没有,就都分开放好,尽量别混在一起。
2、把背面的9个螺丝拧掉,有长有短,可以分开放。
拿掉后盖,有小卡扣,可以用指甲抠着点,也可以用小号的一字改锥翘着点。
3、拆掉电池,拧掉螺丝后不要着急拿掉电池,还有这个接口,要拔下来。
4、拆硬盘。
面上的三颗螺丝拧下来后,掀开黑色胶片,下面还有一个。
然后硬盘翘起一点,顺着箭头方向拉下来。
5、然后把硬盘旁边的那个绿色的板子拿下来。
注意箭头那里有个接口6、拆风扇。
面上三颗螺丝。
易碎纸下面一颗。
黑色胶布下面还有一颗。
拔掉风扇的电源线。
7、把风扇旁边的网线口拆掉。
红色圈里的螺丝拧掉。
黄色圈里的`屏线摄像头线接口、键盘排线、触摸板接口拔掉断开。
风扇压住的一颗螺丝拧掉,主板就可以拿下来了。
8、主板拿掉后拆除无线模块。
9、取下防水板。
上面会有一些突起的塑胶钉,用小钳子或者小刀去掉凸起的部分。
取板子的时候,会有的地方扣的比较紧,可以用一字改锥撬一下。
还要注意,转轴的地方有几颗螺丝,把屏幕和主机壳分离。
10、取掉防水板,键盘终于露出来了。
上面依然是很多凸起的塑胶钉,全都去掉后,键盘才能拿下来。
11、换上新键盘,按照拆除的顺序再反向装回去。
打工告成!注意事项:1、拆机有风险,动手需谨慎。
2、拆机的时候需要把硬盘、风扇、主板等等配件都要拆掉,最后才能拿下键盘。
【华硕X201e笔记本电脑怎么拆解更换键盘】。
拿企业笔记本电脑没有H键, 打字什么万分不爽, 维修话又得花一大笔银子, 很不划算经我仔细判别决定拆东墙补西墙, 利用键盘上使用不多按钮替换掉丢失H键, 发挥工程男专长, 自己动手丰衣足食, 不等不靠, 主动处理问题, 经仔细斟酌我决定拆掉键盘上菜单键用来替换H键。
第一步, 当然是拆掉菜单键, 只要使劲往上抠基础没啥问题, 但不要使蛮力
图示1 抠掉菜单键键盘全貌(真心破)图示2 抠掉菜单键大样
图3 拆下来菜单键全貌
第二部, 开始在H键位置装菜单键, 键盘橡胶帽最好用胶水粘一下, 不过不粘也无所谓第三部, 装X支架底座和X支架
图4 装好后X支架
第四部也是最关键一部, 采取牙签或者回形针等物品想尽一切措施扣上键盘按钮与X支架暗扣, 个人提议先扣上一边然后四角均匀按压, 因为我就是这么干, 一定要手轻用巧劲儿
图5 换好H键, 即使有些难看, 但实用性相当好, 与其她按键手感无任何区分, 一个字总结----好用。
