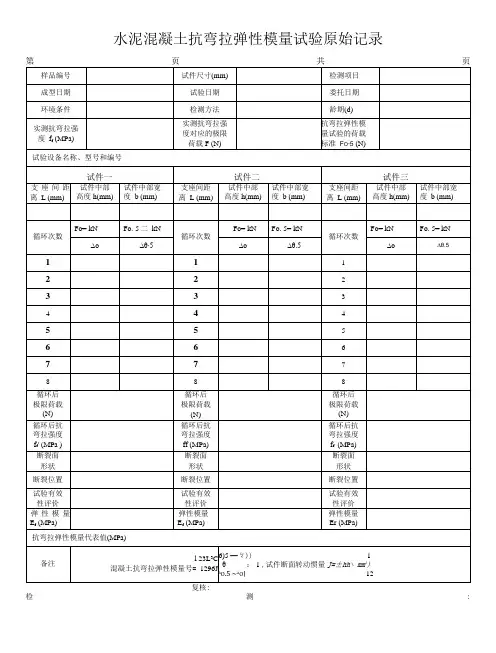

水泥混凝土抗弯拉弹性模量试验方法

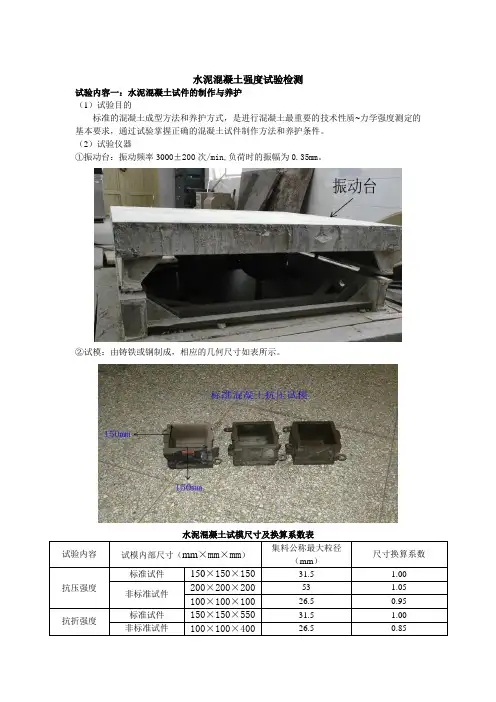

水泥混凝土强度试验检测试验内容一：水泥混凝土试件的制作与养护（1）试验目的标准的混凝土成型方法和养护方式，是进行混凝土最重要的技术性质~力学强度测定的基本要求，通过试验掌握正确的混凝土试件制作方法和养护条件。

（2）试验仪器①振动台：振动频率3000±200次/min,负荷时的振幅为0.35mm。

②试模：由铸铁或钢制成，相应的几何尺寸如表所示。

试验内容试模内部尺寸（mm×mm×mm）集料公称最大粒径（mm）尺寸换算系数抗压强度标准试件150×150×15031.5 1.00 非标准试件200×200×20053 1.05100×100×10026.5 0.95抗折强度标准试件150×150×55031.5 1.00 非标准试件100×100×40026.5 0.85劈裂抗拉强度标准试件150×150×15031.5 1.00 非标准试件100×100×40026.5 0.85③其它：镘刀、捣棒、金属直尺、湿布等。

（3）试验方法与步骤①试件成型1）装配好试模，避免组装变形或使用变形试模，并在试模内部抹薄薄一层脱模剂。

2）将拌合好15min后的拌合物填入试模中。

如采用振动的方式密实，可将已装填拌合物的试模固定在振动台上，接通电源振动至表面出现水泥浆为止，时间一般控制在1.5min。

如采用插捣方式密实，则将拌合物分两层装填试模中，用捣棒已螺旋形从边缘向中心均匀插捣，插捣次数随试件尺寸的不同而不同，实际次数见下表。

底层捣至试模底部上两层捣至下层20~30mm的位置。

注意插捣时应垂直压入，而不是冲击方式。

整个成型过程要求在45min内完毕。

试件尺寸（mm×mm×mm）每层插捣次数试件尺寸（mm×mm×mm）每层插捣次数（抗压）150×150×15025 （抗折）150×150×550100 （抗压）200×200×20050 （抗折）100×100×40050 （抗压）100×100×10012 （轴心抗折）150×150×300750.5mm。

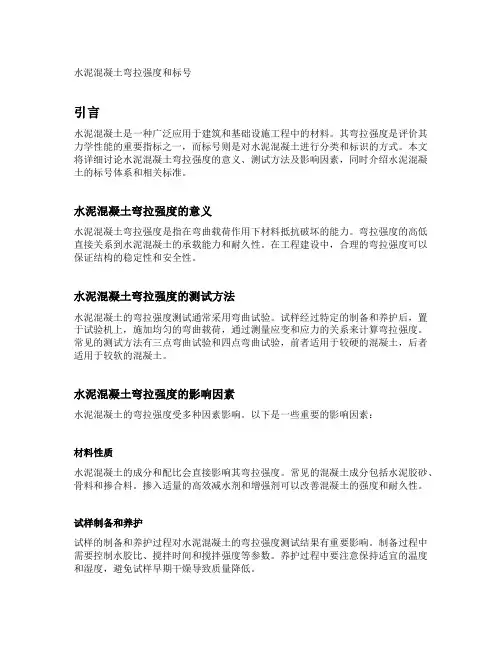

水泥混凝土弯拉强度和标号引言水泥混凝土是一种广泛应用于建筑和基础设施工程中的材料。

其弯拉强度是评价其力学性能的重要指标之一，而标号则是对水泥混凝土进行分类和标识的方式。

本文将详细讨论水泥混凝土弯拉强度的意义、测试方法及影响因素，同时介绍水泥混凝土的标号体系和相关标准。

水泥混凝土弯拉强度的意义水泥混凝土弯拉强度是指在弯曲载荷作用下材料抵抗破坏的能力。

弯拉强度的高低直接关系到水泥混凝土的承载能力和耐久性。

在工程建设中，合理的弯拉强度可以保证结构的稳定性和安全性。

水泥混凝土弯拉强度的测试方法水泥混凝土的弯拉强度测试通常采用弯曲试验。

试样经过特定的制备和养护后，置于试验机上，施加均匀的弯曲载荷，通过测量应变和应力的关系来计算弯拉强度。

常见的测试方法有三点弯曲试验和四点弯曲试验，前者适用于较硬的混凝土，后者适用于较软的混凝土。

水泥混凝土弯拉强度的影响因素水泥混凝土的弯拉强度受多种因素影响。

以下是一些重要的影响因素：材料性质水泥混凝土的成分和配比会直接影响其弯拉强度。

常见的混凝土成分包括水泥胶砂、骨料和掺合料。

掺入适量的高效减水剂和增强剂可以改善混凝土的强度和耐久性。

试样制备和养护试样的制备和养护过程对水泥混凝土的弯拉强度测试结果有重要影响。

制备过程中需要控制水胶比、搅拌时间和搅拌强度等参数。

养护过程中要注意保持适宜的温度和湿度，避免试样早期干燥导致质量降低。

试验条件试验条件包括加载速率、试样尺寸和边界条件等。

同样的材料在不同试验条件下可能得到不同的弯拉强度。

因此，进行比较和分析时必须控制试验条件的一致性。

水泥混凝土的标号体系水泥混凝土的标号是根据其抗压强度来进行分类和标识的。

我国常用的水泥混凝土标号体系是按照《水泥混凝土标号及强度等级》（GB 175-2007）标准进行划分。

标号通常由一个字母和两个数字组成，字母表示强度等级，数字表示抗压强度的百分之一。

例如，C20表示抗压强度为20MPa的水泥混凝土。

标号与弯拉强度的关系水泥混凝土的标号与其弯拉强度之间并没有直接的对应关系。

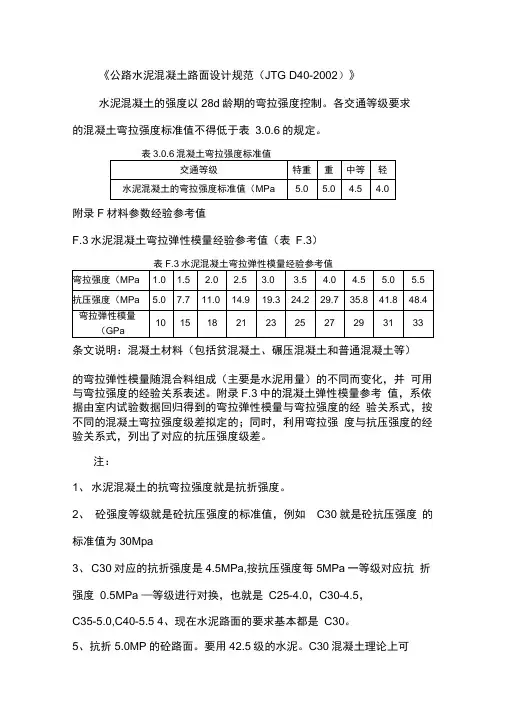

《公路水泥混凝土路面设计规范（JTG D40-2002）》
水泥混凝土的强度以28d龄期的弯拉强度控制。

各交通等级要求
的混凝土弯拉强度标准值不得低于表 3.0.6的规定。

表3.0.6混凝土弯拉强度标准值
附录F材料参数经验参考值
F.3水泥混凝土弯拉弹性模量经验参考值（表F.3）
表F.3水泥混凝土弯拉弹性模量经验参考值
条文说明：混凝土材料（包括贫混凝土、碾压混凝土和普通混凝土等）
的弯拉弹性模量随混合料组成（主要是水泥用量）的不同而变化，并可用与弯拉强度的经验关系表述。

附录F.3中的混凝土弹性模量参考值，系依据由室内试验数据回归得到的弯拉弹性模量与弯拉强度的经验关系式，按不同的混凝土弯拉强度级差拟定的；同时，利用弯拉强度与抗压强度的经验关系式，列出了对应的抗压强度级差。

注：
1、水泥混凝土的抗弯拉强度就是抗折强度。

2、砼强度等级就是砼抗压强度的标准值，例如C30就是砼抗压强度的标准值为30Mpa
3、C30对应的抗折强度是4.5MPa,按抗压强度每5MPa一等级对应抗折强度0.5MPa —等级进行对换，也就是C25-4.0，C30-4.5，
C35-5.0,C40-5.5 4、现在水泥路面的要求基本都是C30。

5、抗折5.0MP的砼路面。

要用42.5级的水泥。

C30混凝土理论上可
以用32.5级的水泥，但是比较难配，配合比不好控制，一般采用42.5 级的水泥。

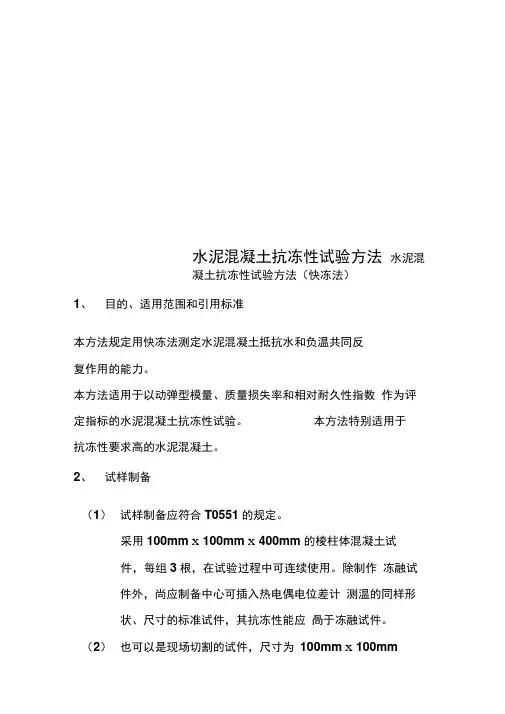

水泥混凝土抗冻性试验方法水泥混凝土抗冻性试验方法（快冻法）1、目的、适用范围和引用标准本方法规定用快冻法测定水泥混凝土抵抗水和负温共同反复作用的能力。

本方法适用于以动弹型模量、质量损失率和相对耐久性指数作为评定指标的水泥混凝土抗冻性试验。

本方法特别适用于抗冻性要求高的水泥混凝土。

2、试样制备（1）试样制备应符合T0551的规定。

采用100mm x 100mm x 400mm 的棱柱体混凝土试件，每组3根，在试验过程中可连续使用。

除制作冻融试件外，尚应制备中心可插入热电偶电位差计测温的同样形状、尺寸的标准试件，其抗冻性能应咼于冻融试件。

（2）也可以是现场切割的试件，尺寸为100mm x 100mmx 400mm。

3、试验步骤（1）按T0551《水泥混凝土试件制作与硬化水泥混凝土现场取样方法》规定进行试件的制作和养护。

试验龄期如无特殊要求一般为28d。

在规定龄期的前4d, 将试件放在20C±2C的饱和石灰水中浸泡，水面至少咼出试件20mm （对水中养护的试件，到达规定龄期时，可直接用于试验）。

浸泡4d后进行冻融试验。

（2）浸泡完毕，取出试件，用湿布擦去表面水分。

按T0564《水泥混凝土动弹性模量试验方法（共振仪法）》测横向基频。

并称其质量，作为评定抗冻性的起始值，并做必要的外观描述。

（3）将试件放入橡胶试件盒中，加入清水，使其没过试件顶面约1mm-3mm （如采用金属试件盒，则应在试件的侧面与底部垫放适当宽度与厚度的橡胶板或多根直径3mm的电线，用于分离试件和底部）。

将装有试件的试件盒放入冻融试验箱的试件架中。

4、按规定进行冻融循环试验，应符合下列要求：（1）每次冻融循环应在2h-5h完成，其中用于融化的时间不得小于整个冻融时间的1/4。

（2）在冻结和融化终了时，试件中心温度应分别控制在-18 C±2C和5± 2C .中心温度应以测温标准试件实测温度为准。

（3）在试验箱内，各个位置上的每个试件从3C降至-16C 所用的时间，不得少于整个受冻时间的1/2，每个试件从-16 C升至3 C所用的时间也不得少于整个融化时间的1/2，试件内外温差不宜超过28 C。

水泥细度检验方法水泥品质试验水泥细度检验方法一、目的和适用范围本方法规定了用80um检验水泥细度的测试方法。

本方法适用于硅酸盐水泥、普通水泥、矿渣水泥、火山灰水泥、粉煤灰水泥以及指定采用本标准的其他品种水泥。

二、仪器设备试验筛，负压筛分析仪，水筛架和喷头三、试验步骤1、负压筛法1）筛分析前，应把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至4000-6000Pa范围内。

2）称取试样25g，置于洁净的负压筛中，盖上筛盖，放在筛座上，开动筛分析仪连续筛析2min，在此期间如有试样附着在筛盖上，可轻轻地敲击，使试样落下。

筛毕，用天平称量筛余物。

3）当工作负压小于4000Pa时，应清理吸尘器内水泥，使负压恢复正常。

2、水筛法1）筛分析前，使水中无泥、砂，调整好水压及水筛架的位置，使其能正常运转。

喷头底面和筛网之间距离为35－75mm。

2）称取试样50g，置于洁净的水筛中，立即用淡水冲洗至大部分细粉通过后，放在水筛架上，用水压为0.05±0.02MPa的喷头连续冲洗3min。

筛毕，用少量水把筛余物冲至蒸发皿中，等水泥颗粒全部沉淀后，小心倒出清水，烘干并用天平称量筛余物。

3、手工干筛法在没有负压筛析仪和水筛的情况下，允许用手工干筛法测定。

4、试验筛的清洗试验前必须保持洁净，筛孔通畅。

四、试验结果计算F=ms*100/mF－水泥试样的筛余百分数（%）ms－水泥筛余物的质量（g）m－水泥试样的质量（g）计算结果精确到0.1%负压筛法与水筛法或手工筛法测定的结果发生争议时，以负压筛法为准。

水泥的烧失量试验一、仪器设备高温炉，分析天平，瓷坩锅、干燥器、坩埚钳等二、试验步骤称取通过1mm筛孔的烘干水泥时称准到0.0001g；重复灼烧称量，至少两次质量相差小于0.5mg，即为恒量。

至少做一次平行试验。

三、结果整理烧失量（％）＝[m-(m2-m1)]*100/mm--烘干水泥试样质量，gm1--空坩埚质量，gm2--灼烧后水泥＋坩埚质量，g烧失量测定结果允许偏差测定值绝对偏差相对偏差>50 <0.9 1.0～1.550～30 <0.7 1.5～2.030～10 <0.5 2.0～3.010～5 <0.3 3.0～4.05～1 <0.2 4.0～5.01～0.1 <0.05 5.0～6.00.1～0.05 <0.006 6.0～8.00.05～0.01 <0.004 8.0～10.00.01～0.005 <0.001 10.0～120.005～0.001 <0.0006 12～15.0< 0.001 <0.00015 15.0～20.0水泥标准稠度用水量、凝结时间、安定性检验方法一、目的和适用范围本方法规定了水泥标准稠度用水量、凝结时间和体积安定性的测试方法。

公路水泥混凝土抗弯拉试件取样标准下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!公路水泥混凝土抗弯拉试件的取样标准详解公路建设中的水泥混凝土质量直接影响着道路的耐久性和安全性，而抗弯拉试验是评估其性能的重要手段。

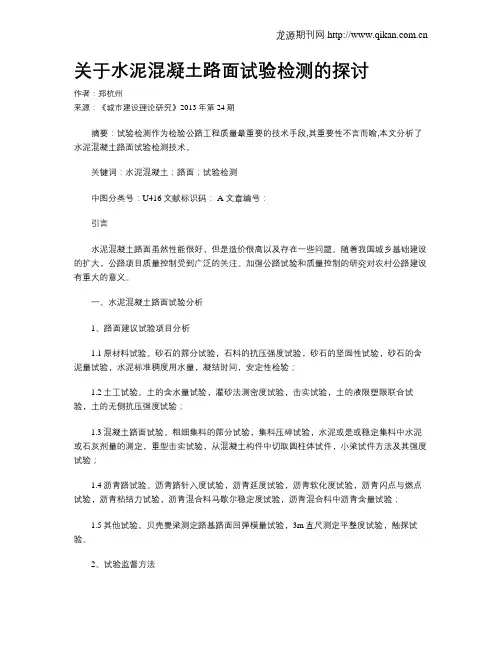

关于水泥混凝土路面试验检测的探讨作者：郑杭州来源：《城市建设理论研究》2013年第24期摘要：试验检测作为检验公路工程质量最重要的技术手段,其重要性不言而喻,本文分析了水泥混凝土路面试验检测技术。

关键词：水泥混凝土；路面；试验检测中图分类号：U416文献标识码： A 文章编号：引言水泥混凝土路面虽然性能很好，但是造价很高以及存在一些问题。

随着我国城乡基础建设的扩大，公路项目质量控制受到广泛的关注。

加强公路试验和质量控制的研究对农村公路建设有重大的意义。

一、水泥混凝土路面试验分析1、路面建议试验项目分析1.1原材料试验。

砂石的筛分试验，石料的抗压强度试验，砂石的坚固性试验，砂石的含泥量试验，水泥标准稠度用水量，凝结时间，安定性检验；1.2土工试验。

土的含水量试验，灌砂法测密度试验，击实试验，土的液限塑限联合试验，土的无侧抗压强度试验；1.3混凝土路面试验。

粗细集料的筛分试验，集料压碎试验，水泥或是或稳定集料中水泥或石灰剂量的测定，重型击实试验，从混凝土构件中切取圆柱体试件，小梁试件方法及其强度试验；1.4沥青路试验。

沥青路针入度试验，沥青延度试验，沥青软化度试验，沥青闪点与燃点试验，沥青粘结力试验，沥青混合料马歇尔稳定度试验，沥青混合料中沥青含量试验；1.5其他试验。

贝壳曼梁测定路基路面回弹模量试验，3m直尺测定平整度试验，触探试验。

2、试验监督方法2.1一般由监理人员对施工单位的各种常规试验进行旁站，如试块制作、原材料的取样、弯沉测定等均应现场监督；2.2平行试验。

有些试验项目的结果是质量控制的标准，对于这些重要的试验项目，要在通过旁站确认施工单位试验结果的基础上，还应进行平行试验；2.3审核试验资料。

监理人员要审核施工单位提供的试验资料，看各数据之间的逻辑关系是否有矛盾，是从另一个角度论证试验结果的正确性和可靠性。

如在检测土压实度结果中，压实度超过100%就应对这些数据的正确性和可靠性进行怀疑。

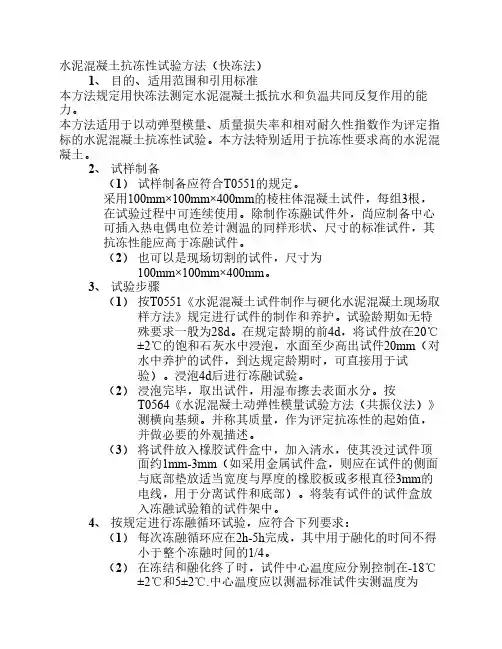

水泥混凝土抗冻性试验方法（快冻法）1、目的、适用范围和引用标准本方法规定用快冻法测定水泥混凝土抵抗水和负温共同反复作用的能力。

本方法适用于以动弹型模量、质量损失率和相对耐久性指数作为评定指标的水泥混凝土抗冻性试验。

本方法特别适用于抗冻性要求高的水泥混凝土。

2、试样制备（1）试样制备应符合T0551的规定。

采用100mm×100mm×400mm的棱柱体混凝土试件，每组3根，在试验过程中可连续使用。

除制作冻融试件外，尚应制备中心可插入热电偶电位差计测温的同样形状、尺寸的标准试件，其抗冻性能应高于冻融试件。

（2）也可以是现场切割的试件，尺寸为100mm×100mm×400mm。

3、试验步骤（1）按T0551《水泥混凝土试件制作与硬化水泥混凝土现场取样方法》规定进行试件的制作和养护。

试验龄期如无特殊要求一般为28d。

在规定龄期的前4d，将试件放在20℃±2℃的饱和石灰水中浸泡，水面至少高出试件20mm（对水中养护的试件，到达规定龄期时，可直接用于试验）。

浸泡4d后进行冻融试验。

（2）浸泡完毕，取出试件，用湿布擦去表面水分。

按T0564《水泥混凝土动弹性模量试验方法（共振仪法）》测横向基频。

并称其质量，作为评定抗冻性的起始值，并做必要的外观描述。

（3）将试件放入橡胶试件盒中，加入清水，使其没过试件顶面约1mm-3mm（如采用金属试件盒，则应在试件的侧面与底部垫放适当宽度与厚度的橡胶板或多根直径3mm的电线，用于分离试件和底部）。

将装有试件的试件盒放入冻融试验箱的试件架中。

4、按规定进行冻融循环试验，应符合下列要求：（1）每次冻融循环应在2h-5h完成，其中用于融化的时间不得小于整个冻融时间的1/4。

（2）在冻结和融化终了时，试件中心温度应分别控制在-18℃±2℃和5±2℃.中心温度应以测温标准试件实测温度为准。

（3）在试验箱内，各个位置上的每个试件从3℃降至-16℃所用的时间，不得少于整个受冻时间的1/2，每个试件从-16℃升至3℃所用的时间也不得少于整个融化时间的1/2，试件内外温差不宜超过28℃。

水泥混凝土抗折强度试验一、目的和适用范围本试验规定的测定混凝土（抗弯拉）极限强度的方法，以提供设计参数，检查混凝土施工品质和确定抗折弹性模量试验加荷，试验于道路混凝土的直角小梁试件。

二、试件制备混凝土抗折强度试件为直角棱柱体小梁标准试件尺寸为150mmX150mmX550mm,集料粒径应不大于40mm,如却有必要，允许采用100mmX100mmX400试件，集料粒径应不大于30mm混凝土抗折强度试件应取同龄期者为一组，每组为同条件制作和养护的试件3根。

三、试验结果计算Rb＝PL/bhhRb——抗折强度（MPa）P——极限荷载（N）L——两支座间距离（L＝450mm）b——试件宽度（mm）h——试件高度（mm）注意：1、如断面位于加荷点外侧，则该试件之结果无效；如有两根试件之结果无效，则该组决国作废。

2、抗折强度测定值的计算精确至0.01MPa。

3、采用100mmX100mmX400的非标准试件时，在三分点加荷的试验方法同前，但所取得的抗折强度值应乘以尺寸换算系数0.85。

水泥混凝土芯样劈裂抗蜡强度试验一、目的与适用范围本试验规定了测定混凝土立方体试件的劈裂抗拉强度方法，本试验适用于各类混凝土的立方体试件。

二、主要试验步骤1、测量尺寸，在试件中部划出劈裂面位置线。

2、放好试件，对混凝土进行加荷，直至试件破坏，记下破坏荷载，准确至0.01kN。

三、结果计算混凝土芯样劈裂抗拉强度Rct＝2P/πAP--极限荷载，NA--试件劈裂面面积，mm2结果精确至0.1MPa。

水泥砂浆抗压强度试验水泥砂浆抗压强度试验一、目的和适用范围本试验规定了测定净浆抗压强度的方法二、试件制备1、压浆时，每一工作班至少留取不少于3组的70.7×70.7×70.7立方体试件，标准养护28天，检查其抗压强度，作为评定水泥砂浆质量的依据三、试验结果计算R=P/AR--净浆抗压强度（MPa）P--破坏荷载(N)A--受压面积（mm2）1．28天强度平均值＝（R1+R2+R3+R4+R5+R6）/6当当6个单值中，最大值或最小值都不超过6个单值的平均值的20％2．P＝去掉最大值和最小值后剩下四个值的平均值当6个单值中，最大值或最小值超过6个单值的平均值的20％。

实验十九水泥混凝土抗压、抗折、劈裂抗拉强度试验一、试验目的1、测定砼抗压强度确定砼的强度等级，评定砼质量。

2、测定砼抗折强度评定道路砼施工质量，同时它是水泥砼路面设计的重要指标.3、劈裂法测定砼抗拉强度，了解砼抗拉性能.二、仪器设备万能试验机，劈裂钢垫条，三合板垫层(或纤维板垫层）。

三、试验步骤(一) 抗压强度试验1、从养护室取出试件，先检查其尺寸及形状，相对两面应平行，表面倾斜偏差不得超过0.5mm。

量出棱边长度，精确至1mm。

试件受力截面积按其与压力机上下接触面的平均值计算。

试件如有蜂窝缺陷，应在试验前三天用浓水泥浆填补平整,并在报告中说明.在破型前，保持试件原有湿度，在试验时擦干试件。

2、以成型时侧面为上下受压面，将试件放在球座上，球座置于压力机中心，几何对中侧面受载。

3、加荷:砼强度等级小于C30的混凝土取0。

3～0。

5MP a/s的加荷速度;强度等级不低于C30时则取0。

5~0。

8MP a/s的加荷速度，当试件接近破坏而开始迅速变形时，应停止调整试验机油门,直至试件破坏，记下破坏极限荷载。

（二) 抗折(抗弯拉)强度试验1、从养护室取出并检查试件,如试件中部1/3长度内有蜂窝，该试件应立即作废。

2、在试件中部量出其宽度和高度，精确至1mm。

3、安放试件,支点距试件端部各50m,侧面受载.4、加荷：加载方式为三分点双点加荷，加荷速度为0.5—0.7MP a/s,直至试件破坏，记下破坏极限荷载。

（三) 劈裂抗拉强度试验1、从养护室取出并检查试件。

2、量测试件尺寸,精确至1mm。

3、安放试件，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。

4、加荷：砼强度等级低于C30时，以0.02—0。

05 MP a/s的速度连续而均匀地加荷，当砼强度等级不低于C30时，以0.05-0。

08 MP a/s的速度加荷，直至试件破坏，记下破坏极限荷载，准确至0。

01KN。

四、结果整理1、混凝土立方体抗压强度R按下式计算，精确至0.1MP a。
