DZ5系列塑壳式断路器适用范围DZ5系列塑壳式断路器适用于交流50Hz，额定工作电压至380V，额定电流0.15A~50A的电路中。

保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作为线路及电源设备的过载和短路保护之用，亦可作为电动机不频繁起动及线路的不频繁转换之用。

产品符合GB 14048.2、GB 14048.4和IEC 60947-2、IEC 60947-4标准。

型号及其含义正常工作条件及安装条件(同CDM10)结构特征DZ5-20塑壳式断路器由模塑件、操作机构、热脱扣器、电磁脱扣器、触头系统和灭弧系统等组成，具有过载和短路保护功能。

DZ5-50塑壳式断路器由触头系统、连杆机构、脱扣器及模塑件等组成，除主触头外，还带有辅助触头。

采用液压式电磁脱扣器作为过载和短路保护，因此脱扣器的电流整定值不受周围环境温度的影响。

主要技术参数CDM10系列塑壳式断路器适用范围CDM10系列塑料外壳式断路器（以下简称断路器）适用于交流50Hz（或60Hz）、额定电流从15A至600A、额定绝缘电压690V、额定工作电压400V及以下。

本系列断路器在配电网络中用来分配电能，作为线路及电气设备的过载、短路保护和欠电压保护之用，在正常情况下，断路器也可作为线路不频繁转换之用。

250A 壳架等级及以下的断路器亦可作为保护电动机和电动机的不频繁起动之用。

产品符合GB 14048.2、GB 14048.4和IEC 60947-2、IEC 60947-4标准。

型号及其含义正常工作条件及安装条件1、周围空气温度上限值不超过+40℃, 下限值不低于-5℃，且24h的平均温度值不超过+35℃;注1：下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明;注2：上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。

2、安装地点的海拔不超过2000m;3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如在+20℃时达90%，对由于温度变化偶尔产生的凝露应采取适当的措施;4、污染等级: 3级;5、安装类别: 断路器主电路为Ⅲ，控制电路和辅助电路为Ⅱ类。

结构特征本系列断路器由触头系统、操作机构、脱扣机构、灭弧装置以及绝缘件组成，其静触头采用上进线方式，增加了触头间的电动斥力，提高了分断能力。

当过载电流或短路电流达到或超过其规定值时，断路器自动跳闸，从而切断电源，保护负载侧的设备。

主要技术参数外形及安装尺寸DZ12系列塑壳式断路器适用范围DZ12系列塑料外壳式断路器(以下简称断路器)适用于交流50Hz，额定电流至63A，单相230V及三相400V 电路中，主要用作照明线路的过载及短路保护，以及在正常情况下作为线路不频繁的转换之用。

产品符合GB 10963和IEC 60898-1标准。

型号及其含义正常工作条件及安装条件1、周围空气温度上限值不超过+40℃, 下限值不低于-5℃，且24h的平均温度值不超过+35℃；注1：下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明；注2：上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。

2、安装地点的海拔不超过2000m；3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如在+20℃时达90%，对由于温度变化偶尔产生的凝露应采取适当的措施；4、污染等级：2级；5、安装类别: Ⅱ类及Ⅲ类；6、安装场所的外磁场任何方向不应超过地磁场的5倍；7、一般垂直安装，任何方向允差2°；8、安装处应无显著冲击和振动。

结构特征1、本断路器由手柄、操作机构、脱扣装置、灭弧装置及触头系统构成，全部零部件均安装在塑料外壳内组成一体。

由于操作时能快分快合，所以触头磨损少，寿命长。

2、脱扣装置出厂时已调整好并封牢，不用担心因意外变化而影响脱扣特性。

3、二极、三极断路器内部装有联动的脱扣装置，不会造成单相断电事故。

主要技术参数外形及安装尺寸DZ15系列塑壳式断路器适用范围DZ15系列塑壳式断路器(以下简称断路器)适用于交流50Hz、额定电压至380V，额定电流至100A的电路中作为分配电能用，并可用来保护线路和电动机的过载及短路，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

型号及其含义正常工作条件及安装条件(同CDM10)结构与工作原理断路器主要由触头、操作机构、液压式电磁脱扣器、灭弧机构及塑料外壳组成，当被保护线路或电动机发生及过载短路时，断路器能可靠分断；多极断路器能机构联动，只要一极发生过载动作，便能使所有的极同时分断。

主要技术参数外形及安装尺寸DZ15LE系列漏电断路器适用范围DZ15LE系列漏电断路器，适用于交流50Hz, 额定工作电压至380V，额定电流至100A的线路中，用来对人进行间接接触保护，也可用来防止因设备绝缘损坏产生接地故障电流而引起的火灾危险，并可用来保护线路、电动机的过载和短路，亦可作为线路的不频繁转换和电动机不频繁起动之用。

型号及其含义正常工作条件及安装条件1-5同CDM106、安装场所的外磁场任何方向不应超过地磁场的5倍;7、一般垂直安装，手柄向上为接通电源位置，任何方向允差2°;8、安装处应无显著冲击和振动。

主要技术参数外形及安装尺寸DZ20系列塑壳式断路器适用范围DZ20系列塑料外壳式断路器和DZ20□W无飞弧断路器（以下简称断路器）适用于交流50Hz（或60Hz），额定电流至1250A，额定绝缘电压690V，额定工作电压380(400)V及以下的配电线路中，作为分配电能和线路及电源设备的过载、短路和欠电压保护。

其中Y、J、G型额定电流225A及以下和Y型400A及以下的断路器亦可作为保护电动机用，在正常情况下，可分别作为线路的不频繁转换及电动机的不频繁起动之用。

结构特征本系列断路器是以Y型为基础产品，由绝缘外壳、操作机构、触头系统和脱扣器四个部分组成。

断路器的操作机构具有使触头快速合闸和分断的功能，其“合”、“分”、“再扣”和“自由脱扣”位置以手柄位置来区分。

C型、J型和G型断路器是在Y型产品基础上派生设计而成(除C型160A外)。

J型断路器是将Y型断路器的触头进行结构改进，使之在短路情况下，在机构动作之前，动触头迅速斥开，达到提高通断能力的目的。

G型断路器是在Y型断路器的底板后串联一个平行导体组成斥力限流触头系统，该系统比J型的斥力触头长，断开距离也大，因此能更迅速的限流；在正常断开闭合和在脱扣器短路整定保护动作值范围的情况下，由Y型断路器来完成。

一旦在网络中出现大电流或特大短路电流时，串联的斥力限流触头受电动力而迅速斥开，引入电弧而限流。

在触头斥开过程中，断路器的脱扣器动作，操作机构使Y型触头分断。

斥力限流触头则由于电流的降低或消失而回到原来的状态。

C型断路器是为满足630kV A及以下变压器电网中的配电保护之用，通过选用经济型材料和简化结构及改进工艺等办法，能够达到较好的经济效果。

DZ20□W无飞弧断路器是DZ20J、Y型的改进型，使断路器在断开时所产生的电弧在灭弧室内冷却、熄灭，不会窜到断路器本体以外，使断路器满足了无飞弧的要求。

型号及其含义主要技术参数外形及安装尺寸DZL25系列漏电断路器适用范围DZL25系列漏电断路器（以下简称漏电断路器）主要适用于交流50Hz、额定工作电压为380V，额定电流至200A的配电网络中，用来对人进行间接接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，还可作为线路的不频繁转换和电动机不频繁起动之用。

产品符合GB 6829、GB 14048.2和IEC 60755、IEC 60947标准。

型号及其含义正常工作条件及安装条件（同DZ12）主要技术参数外形及安装尺寸DZ47系列小型断路器适用范围DZ47系列小型断路器（以下简称断路器）是一种具有过载与短路双重保护的限流型高分断小型断路器，适用于交流50Hz/60Hz，额定工作电压230V / 400V，额定电流至63A及以下的电路中，作为线路过载和短路保护之用。

型号及其含义正常工作条件及安装条件（同DZ12）结构说明DZ47系列小型断路器由塑料外壳、操作机构、触头灭弧系统、脱扣机构等组成。

外壳采用了高阻燃、高强度的特种塑料，抗冲击能力强，重量轻。

断路器操作机构的零件采用了高强度塑料制品，在确保灵敏、可靠的同时获得了最低的转动惯量，使从短路故障开始到脱扣机构动作的时间很短。

脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成。

主要技术参数外形及安装尺寸DZ47LE系列漏电断路器适用范围DZ47LE系列漏电断路器适用于交流50Hz，额定工作电压230V / 400V，额定电流至60A的线路中，用来对人进行间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。

也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。

带过电压保护的漏电断路器还能对由于电网故障引起电压过高进行保护。

本系列产品在低压配电系统中已经越来越多地被采用作为接地故障和直接接触、间接接触电击的后备保护。

型号及其含义正常工作条件及安装条件（同DZ12）结构特征本漏电断路器主要由零序电流互感器、电子组件板、漏电脱扣器、触头操作机构和塑料外壳等组成。

主要技术参数外形及安装尺寸DZ47系列小型断路器适用范围DZ47系列小型断路器（以下简称断路器）是一种具有过载与短路双重保护的限流型高分断小型断路器，适用于交流50Hz/60Hz，额定工作电压230V / 400V，额定电流至63A及以下的电路中，作为线路过载和短路保护之用。

产品符合GB 10963和IEC 60898-1标准。

型号及其含义正常工作条件及安装条件（同DZ12）结构说明DZ47系列小型断路器由塑料外壳、操作机构、触头灭弧系统、脱扣机构等组成。

外壳采用了高阻燃、高强度的特种塑料，抗冲击能力强，重量轻。

断路器操作机构的零件采用了高强度塑料制品，在确保灵敏、可靠的同时获得了最低的转动惯量，使从短路故障开始到脱扣机构动作的时间很短。

脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成。

主要技术参数外形及安装尺寸DZ10系列塑壳断路器一、适用范围适用于交流50Hz、电压至380V、直流至220V、电流至600A的配电网络中，用来分配电能和作线路及电源设备的过载、欠电压及短路保护之用，以及在正常工作条件下作不频繁分断和接通电力线路之用。

二、型号及其含义三、结构特征绝缘基座和盖采用热固性塑料压制。

操作机构为四连杆式。

脱扣器分复式（装有过载保护及短路保护二种）、电磁式（装有短路保护）及热脱扣器式（装有过载保护）。

合集下载

DZ47LE

DZ47LE

DZ47LE系列漏电断路器DZ47LE漏电断路器.pdf（DZ47LE断路器的详细产品资料，下载时请右键另存为）一、适用范围DZ47LE系列漏电断路器适用于交流50Hz，额定电压为230V/400V，额定电流至63A的线路中做漏电保护之用。

当有人触电或电路漏电流超过规定值时，漏电断路器能在0.1s内自动切断电源，保障人身安全和防止设备因发生泄漏电流造成的事故。

漏电断路器具有过载和短路保护功能，可用来保护线路的过载和短路，亦可在正常情况下作线路的不频繁转换之用。

本产品符合GB16917.1标准。

二、型号及含义介绍一些常见的DZ47le漏电断路器型号：DZ47le-32 DZ47le-32/1P DZ47LE-32/2P DZ47LE-32/3P DZ47LE-32/3P+N DZ47LE-32/4P空气开关DZ47LE-32（1-6A）DZ47le-32/1p（10-32A）DZ47le-32/C10 DZ47LE-32/C16 DZ47le-32/C20 DZ47LE-32/C32DZ47le-63 DZ47le-63/1P DZ47LE-63/2P DZ47LE-63/3P DZ47LE-63/3P+N DZ47LE-63/4P空气开关DZ47LE-63（1-6A）DZ47le-63（10-32A）DZ47LE-63(32-63A)DZ47le-63/C10 DZ47LE-63/C16 DZ47le-63/C20 DZ47LE-63/C32 DZ47LE-63/C50 DZ47LE-63/C63三、主要技术参数1、规格及技术参数见表12、漏电短路器的声誉电流分断时间见表23、过电流脱扣器保护特性见表3四、外形及安装尺寸如果你希望了解DZ47le漏电断路器的更多信息,如这些型号的具体参数（级数，脱扣器类型，结构外型，安装尺寸），说明书，价格等信息，请联系我们。

DZ15L漏电断路器资料

DZ15L漏电断路器资料

工作原理： 当被保护电路中有剩余电流时，只要剩余电流达到动作电流值，零序互感器的二次绕组就输出一个信号，并通过漏电脱 扣器使剩余电流动作断路器动作，从而切断电源起到剩余电流和触电保护作用。工作原理图见图1。
当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使剩余电流动作断路器动作，从而切断电源起到过载 或短路保护作用。
表1 飞弧 距离 mm
220
DZ15LE-40 380
40
2
20， 3
32，40
4
30
50 3
75
100
15
25 ≤50
40
50
220
DZ15LE-100 380
100
63，
30
2
80，100
50
3
63，
10045Fra bibliotek75100
300
15
25
40
≤70
50
150
4.2 剩余电流动作断路器的剩余电流分断时间见表2
图4 四极和三极四线外形安装尺寸
4-φd
G
H
N1 3 5
R ON
OFF
E φC
F N2 4 6
J
D
a
I
C
A
b B
7 订货须知
用户订货时必须说明： 7.1 剩余电流动作断路器的名称及型号。 7.2 剩余电流动作断路器额定电流。 7.3 剩余电流动作断路器额定剩余动作电流。 7.4 剩余电流动作时间。 7.5 保护种类、极数及数量。 例：订购DZ15LE-40，40A，3极，电动机保护用，额定剩余动作电流50mA，动作时间＜0.1s，数量80台。
订货代号为：DZ15LE-40/3902，40A，50mA，＜0.1s，80台。 附表：连接使用铜导线标准截面积

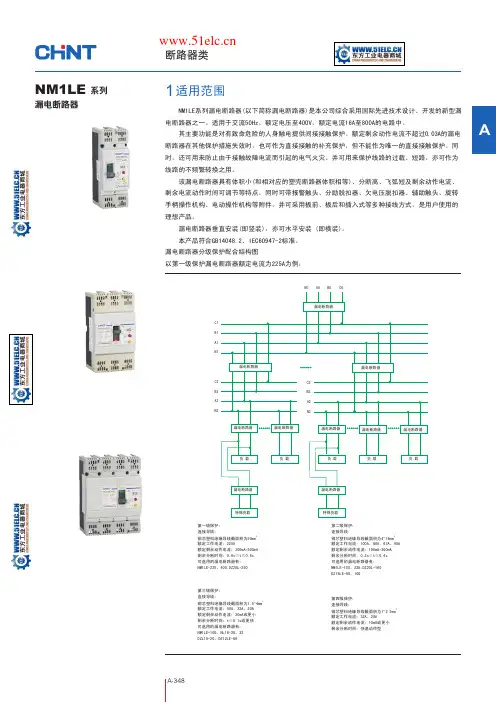

正泰NM1LE系列漏电断路器

正泰NM1LE系列漏电断路器

第三级保护： 连接导线：
2
铜芯塑料绝缘导线截面积为1.5~4mm 额定工作电流：40A、32A、20A 额定剩余动作电流：30mA或更小 剩余分断时间：t≤0.1s或更快 可选用的漏电断路器有： NM1LE-100，NL18-20、32 DZL18-20，DZ12LE-60
漏电断路器
特殊负载
第二级保护： 连接导线：
I/In
0.04
0.02
延时脱扣
1.14 16
I/In
A-350
A

断路器类
5 其它
5.1 分类 5.1.1 按漏电断路器的分断能力分：
标准型(S型)
H
5.1.2 按漏电断路器的接线方式分： 板前接线
板后接线
较高型无防护罩(H型) 插入式
30、50、100、 15、25、50、
NM1LE-225S 225
400
3、3N
30
15
≤50
180、200、225
200、300、500 100、150、250
100、125、160、
30、50、100、 15、25、50、
NM1LE-225H 225
400
4
50
25
≤50
180、200、225
I△n时的最大 分断时间
2I△n时的 极限不驱动时间(s)
最大分断时间(s)
5I△n时的最大 分断时间(s)
0.1
0.3
0.1
0.3
0.25
0.2
0.4
0.2
0.4
0.35
0.3
0.5
0.3
0.5
0.45
0.4
0.6
0.4
DZ15LE漏电断路器使用说明

DZ15LE漏电断路器使用说明

DZ15LE系列漏电断路器使用说明一、用途DZ15LE系列漏电断路器主要适用于交流380V或220V（按产品额定电压规定），50Hz的配电网络中，主要用来对有致命危险的人身间接接触电及线路，本产品符合国家标准GB14048.2-94。

二、使用条件原则上本产品适用于室内使用，当户外使用时，必须安装在配电箱内，还应有良好的防雨、防雷、防潮湿等条件。

1、海拔高度不超过2000米；2、环境温度-5—40℃；3、空气相对湿度不大于85％，日平均温度不超过25℃；4、大气相对湿度在周围空气温度为40℃时不超过50％。

5、在产品表面不准产生凝露。

6、产品应垂直安装，倾斜不得超过5度，无冲击振动的地方；7、产品必须远离电磁场及有害、有腐蚀性气体的环境；8、没有雨雪侵袭的地方。

三、主要技术性能1、断路器额定电流：32、40、63、100等规格;2、极数：2 、3 、4极；3、断路器的短路瞬时动作电流按10倍额定电流整定。

4、断路器的过电流脱扣器在周围介质温度为+25℃，从冷态开始各极同时通电，其动作特性为：A：1.05倍额定电流1h内不动作。

B：1.30倍额定电流1h内动作。

5、在国家标准条件下，断路器的电寿命为5000次；机械寿命为10000次6、漏电动作基本参数四、使用与维护1、漏电断路器的漏电、过载、短路保护特性由制造厂制定，使用过程不允许随意调整，免致影响性能。

2、在合闸通电状态下按动按钮，以此检查漏电断路器的脱扣功能正常与否，为确保运行正常，必须定期（每星期）试跳一次。

同时，在新装机停用再启用前均检查漏电断路器确能正常工作方可使用。

3、漏电断路器经常自动跳闸，应严格检查相线对地泄露电流是否超过规定动作电流值，并查找排除电路故障后，须将操作手柄往下扳动至“分”位置，使机构进入“再扣”后，才重新合闸操作。

4、漏电断路器因短路断开，应检查触头是否烧毁及磨损情况，如烧毁严重或出现凹坑时需重拆修理才能使用。

漏电断路器如有故障，请用户不要自行拆卸，应尽快送回厂家修理，如具有维修能力，亦应先征得厂家同意，免致因参数不符合而发生危险。
