模拟电子技术基础_华中科技大学中国大学mooc课后章节答案期末考试题库2023年1.理想运算放大器的参数是开环电压增益Avo = ，输入电阻ri = ，输出电阻ro = 。
参考答案:∞，∞，02.放大电路中，运算放大器的反相输入端为虚地，而放大电路中，运算放大器的两个输入端对地电压是不为零的。
参考答案:反相，同相3.欲将方波电压转换为三角波电压，应选用。
参考答案:积分运算电路4.欲将方波电压转换为尖脉冲电压，应选用。
参考答案:微分运算电路5.欲将输入电压信号放大-100倍，应选用。
参考答案:反相输入式放大电路6.在运算放大器构成的线性运算电路中一般均引入负反馈。
参考答案:正确7.在线性运算电路中，集成运放的反相输入端均为虚地。
参考答案:错误8.电压跟随器的电压增益为1，所以其对信号放大没有贡献。
参考答案:错误9.在选择整流元件时，只要考虑负载所需的直流电压和直流电流。
参考答案:错误10.图示电路中，图中A点对地的电压为_____，B点对地的电压为_____。
【图片】参考答案:+15V，-15V11.在单相桥式整流电容滤波电路中，输出电压的平均值VL与变压器副边电压有效值V2的关系为通常为_______。
参考答案:VL=1.2 V212.图示电路满足正弦波振荡的相位平衡条件。
【图片】参考答案:正确13.只要满足相位平衡条件，且【图片】，就能产生自激振荡。
参考答案:正确14.若希望在输入电压小于-3V时，输出电压为高电平；而在输入电压大于+3V时，输出电压为低电平。
可采用________电压比较器。
参考答案:反相迟滞15.单门限比较器只有______个门限值，而迟滞比较器则有______个门限电压值。
参考答案:1，216.设计一个输出功率为100W的功率放大电路，则该功放电路的每个功放管的最大管耗至少应该为。
参考答案:20W17.为了使负载获得尽可能大的功率，对功率放大电路的基本要求是。
参考答案:输出信号的电压和电流都尽可能大18.只要基本放大电路的幅频响应在0dB以上的衰减斜率只有-20dB/十倍频，那么由电阻网络引入任何深度的负反馈时，都不会产生自激振荡。
模拟电子技术习题答案(1)第一章常用半导体器件1习题答案〖题1.1〗（1）杂质浓度，温度（2）呈圆形电中性，呈圆形电中性（3）等同于，大于，变宽，大于，变窄（4）逆向打穿（5）减小，减小，增大（6）左移，下移，加高（7）、发射结，erf（8）一种载流子参予导电，两种载流子参予导电，压控，流控。
〖题1.2〗二极管电路如图t1.2所示，判断图中二极管是导通还是截止，并确定各电路的输出端电压uo。
设二极管的导通压降为ud=0.7v。
adbadr10v5vcb?uo??r5v10vuo?(a)b1d1a?r12v9v?uob1b2(b)d1d2r10v15vuoab2d2??(c)(d)图t1.2解：（a）uo=ua－ud=－5v－0.7v=－5.7v（b）uo=ub=uc=－5v（c）uo=ua=－0.7v（d）uo=ua=－9.3v〖题1.3〗二极管电路例如图t1.3(a)右图，未知ui?10sin?t(mv)，e?1.2v，ui电容c和直流电源e对交流视为短路，二极管的伏安特性曲线如图t1.3(b)所示，r?100?，谋二极管两端的电压和穿过二极管的电流。
解：id?id?id?(5?1.92sin?t)maud?ud?ud?(0.7?0.01sin?t)v+redcid/ma12id8400.30.60.91.2ud/v??ud(a)(b)图t1.3第一章常用半导体器件2〖题1.4〗设图t1.4中的二极管d为理想二极管，试通过计算判断它们是否导通？。
6k?d4k??5k?1k?4k?5kb20v?18kd?20k?14kb?1k5k?15v10vaa10v?2k(a)(b)图t1.4解：(a)ua??10?41?(?20)9v4?61?45ub??2010v,ua?ub,二极管导通；5?525?(?15)4v(b)ua??10?2?185?201ub??151v,ua?ub,二极管截至。
1?141k?1k??d5v?(a)d??〖题1.5〗在图t1.5所示电路中，已知ui=10sinωt(v),二极管的正向压降和反向电流均可忽略。
《模拟电子技术基础》习题及参考答案一、填空题：1.半导体中有自由电子和空穴两种载流子参与导电。
2.半导体中由漂移形成的电流是反向电流，它由少数载流子形成，其大小决定于温度，而与外电场无关。
3.PN结的P型侧接高电位，N型侧接低电位称为正向偏置（正偏），反之称为反向偏置（反偏）。
4.PN结最重要的特性是单向导电性，它是一切半导体器件的基础。
在NPN型三极管中，掺杂浓度最大的是发射区。
5.晶体三极管因偏置条件不同，有放大、截止、饱和三种工作状态。
6.晶体三极管的集电极电流Ic=βI B所以它是电流控制元件。
7.工作在放大区的晶体管，当IB 从10μA增大到20μA，IC从1mA增大到2mA，它的β为100，α为1。
8.通常晶体管静态工作点选得偏高或偏低时，就有可能使放大器的工作状态进入饱和区或截止区，而使输出信号的波形产生失真。
9.测得某正常线性放大电路中晶体管三个管脚x、y、z对地的静态电压分别为6.7伏、2.4伏、1.7伏，则可判断出x、y、z分别为三极管的集电（C）极、基（B）极、发射(E)极。
10.一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A脚为12伏，B脚为11.7伏，C脚为6伏，则该管为PNP型锗管，A为发射(E)极，B为基（B）极，C为集电（C）极。
11.稳压二极管工作在反向击穿区，主要用途是稳压。
12.稳压二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。
13.晶体管电流放大系数是频率的函数，随着频率的升高而下降。
共基极电路比共射极电路高频特性好。
14.场效应管的输出特性曲线可分为三个区：分别是可变电阻区、恒流区、击穿区。
15.电子线路中常用的耦合方式有直接耦合和电容耦合。
16.通常把与信号源相连接的第一级放大电路称为输入级，与负载相连接的末级放大电路称为输出级，它们之间的放大电路称为中间级。
17.某放大电路空载输出电压为4V，接入3KΩ负载后，输出电压变为3V，该放大电路的输出电阻为1KΩ。
第一章 半导体器件1-1 当T=300K 时，锗和硅二极管的反向饱和电流I S 分别为1A μ和pA 。
如将此两个二极管串联起来，有1μA 的正向电流流过，试问它们的结电压各为多少？ 解：二极管正偏时，TD U U S eI I ≈ ， ST D I I lnU U ≈ 对于硅管：mV 6.179A1mA1ln mV 26U D =μ≈ 对于锗管：mV 8.556pA5.0mA1ln mV 26U D =≈1-2 室温27C 时，某硅二极管的反向饱和电流I S =。
（1）当二极管正偏压为时，二极管的正向电流为多少？（2）当温度升至67C 或降至10C -时，分别计算二极管的反向饱和电流。
此时，如保持（1）中的正向电流不变，则二极管的正偏压应为多少？ 解：（1）mA 2.7e 101.0eI I mA26mA 65012U U S TD =⨯⨯=≈-（2）当温度每上升10℃时，S I 增加1倍，则pA107.72101.02)27(I )10(I pA6.12101.02)27(I )67(I 37.312102710SS 412102767S S -------⨯=⨯⨯=⨯=-=⨯⨯=⨯=T=300k(即27℃)，30026q K mA 26300qKq KT )27(U T ==⨯==即则67℃时，mA7.716pA 107.7mA2.7ln 8.22U ,C 10mA7.655pA6.1mA 2.7ln 5.29U ,C 67mV8.2226330026)10(U mV 5.2934030026)67(U 3D D T T =⨯=-===⨯=-=⨯=-时时1-3 二极管电路如图P1-3（a ）所示，二极管伏安特性如图P1-3（b ）所示。
已知电源电压为6V ，二极管压降为伏。
试求： （1）流过二极管的直流电流；（2）二极管的直流电阻D R 和交流电阻D r 。
解：（1）mA 53100V7.06I D =Ω-=（2）Ω===Ω==49.0mA 53mA 26I mA 26r 2.13mA53V7.0R D D D1-4 当T=300K 时，硅二极管的正向电压为，正向电流为1mA ，试计算正向电压加至时正向电流为多少？ 解：mA26mA 800SmA26mA 700SU U S e II e I 1mA eI I TD ⨯=⨯=≈则 mA 35.1e I TU 100=≈1-5 双极型晶体管可以等效为二只背靠背的二极管，如图P1-5所示。
第一章参考答案一、判断题1、√2、×3、√4、√5、×6、×二、单项选择1、(a)2、(c)3、(c)4、(a)5、(c)6、(c)7、(c)8、(b)9、(b) 10、(b)11、(c) 12、(a) 13、(a) 14、(b) 15、(a) 16、(c) 17、(b) 8、(a) 19、(a) 20、(b)21、(c)三、解：U O1≈1.3V，U O2＝0，U O3≈－1.3V，U O4≈2V，U O5≈1.3V，U O6≈－2V。
四、解：U O1＝6V，U O2＝5V。
五、解：u i和u o的波形如题5解图所示。
题6解图题5解图六、解：u i和u o的波形如题6解图所示。
题6解图七、解：1、当U I＝10V时，若U O＝U Z＝6V，则稳压管的电流为4mA，小于其最小稳定电流，所以稳压管未击穿。
故V 33.3I LLO ≈⋅+=U R R R U当U I ＝15V 时，稳压管中的电流大于最小稳定电流I Zmin ，所以U O ＝U Z ＝6V同理，当U I ＝35V 时，U O ＝U Z ＝6V 。
2、 =-=R U U I )(Z I D Z 29mA ＞I ZM ＝25mA ，稳压管将因功耗过大而损坏。
八、解：波形如题8解图所示。
题8解图第二章 参考答案一、判断1、√2、×3、×4、√5、×6、√7、×8、×9、√ 10、× 11、√二、单项选择题1、(c)2、(a)3、(b)4、(b)5、(c)6、(a)7、(a)8、(a)9、(b) 10、(c) 11、(b) 12、(a) 13、(c) 14、(b) 15、(c) 16、(b) 17、(b) 18、(c) 19、(b) 20、(a) 21、(c) 22、(a) 23、(c) 24、(c) 25、(a) 26、(c) 27、(c) 28、(c) 29、(a) 30、(b) 31、(c) 32、(b) 33、(b) 34、(a) (a) (a) 35、(c) 36、(a) 37、(c) 38、(c) 39、(b) 40、(c) 41、(c) 42、(b) 43、(b) 44、(c) 45、(c) 46、(b) 47、(b) 48、(b) 49、(a) 50、(a) 51、(c) 52、(c) 53、(c) (c) 54、(c) (a)二、填空题1、NPN,PNP ；硅，锗；电子和空穴。
《模拟电子技术》复习题一一、填空题1、在N型半导体中，多数载流子是；在P型半导体中，多数载流子是。
2、场效应管从结构上分为结型和两大类，它属于控制性器件。
3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入（共射、共集、共基）组态放大电路。
4、在多级放大器中，中间某一级的电阻是上一级的负载。
5、集成运放应用电路如果工作在线性放大状态，一般要引入____________。
6、根据下图中各三极管的电位，判断它们所处的状态分别为_________、_________、_________。
7、正弦波振荡电路通常由，，和四部分组成。
二、选择题1、利用二极管的（）组成整流电路。
A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入（）后形成的杂质半导体。
A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示，其类型为( )场效应管。
A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型图2－10 4、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（ ）。
A 1：ｅ、2：ｂ、3：ｃB 1：ｃ、2：e 、3：ｂC 1：ｃ、2：ｂ、3：ｅD 其它情况 5、集成运放中间级的作用是（ ）。
A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件，判断图2-6所示振荡电路中（ ）发生振荡。
A 可能 B 不能7、差模信号电压是两个输入信号电压（ ）的值。
A 差 B 和 C 算术平均8、在单相桥式整流电容滤波电路中，已知变压器二次电压有效值U 2＝24V ，设二极管为理想二极管，用直流电压表测得R L 的电压值约为21.6V ，问电路的现象是( )。
A 正常工作情况 B R L 开路 C C 开路 D 一个二极管和C 开路 E 一个二极管开路 F 其它情况9、某仪表放大电路，要求输入电阻大，输出电流稳定，应选（ ）负反馈。
《模拟电子技术》模拟题及答案（本题共5小题, 每小题4分, 共 20 分）一、填空题1.在本征硅中掺入三价杂质元素, 可获得 型半导体, 其多子是 载流子, 少子是 载流子, 不能移动的定域离子带 电。
2.稳压二极管正常工作......区；光电二极管正常工作...... 区；变容二极管正常工作......区；发光二极管正常工作......区, 其导通压降至少应... V 以上。
3.双极型晶体管是以基极小电流控制集电极大电流的器件, 所以称....控制型器件；单极型场效应管则是以栅源间小电压控制漏极大电流的器件, 因之称... 控制型器件。
4.放大电路静态分析的目的是找出合适......., 以消除非线性失真；动态分析的目的是寻求放大电路......., 根据动态分析结果来确定放大电路的适用场合。
5.文氏桥正弦波振荡器主要......网络和集成运放构成..... 构成的。
电路中的正反馈环节起.....作用；电路中的负反馈环节则起.....作用。
6.小功率并联型直流稳压电源的输出电压是.......调整的；串联型直流稳压电源中的调整管正常工作.....状态；开关型直流稳压电源中的调整管正常工作.....状态。
（本题共11小题, 每小题1分, 共11分）二、 判断正、误题 1.雪崩击穿和齐纳击穿都是场效应式的电击穿, 不会损坏二极管。
2.双极型三极管各种组态的放大电路, 输入、输出均为反相关系。
3.本征半导体中掺入五价杂质元素后, 生成N 型半导体, 其多子是自由电子载流子。
..）4.OCL 甲乙类功放采用了单电源供电方式, 其输出大电容起负电源的作用。
..）5.功率放大器中, 甲乙类功放的性能最优良, 高保真较甲类强, 效率较乙类高。
..）6.NPN 型三极管工作在放大状态时, 其发射极电位最低, 集电极电位最高。
..）7.“虚短”和“虚断”两个重要概念, 无论是分析运放的线性电路还是非线性电路均适用。
考试科目 《模拟电子技术》 专业 （A 类B 卷）学号 姓名 考试日期： 年 月 日一、选择题(8小题,每空2分，共20分)1．电路如图所示，()V sin 05.0i t u ω=，当直流电源电压V 增大时，二极管V D 的动态电阻将__ __。
A ．增大，B ．减小，C ．保持不变2．已知某N 沟道增强型MOS 场效应管的)GS(th U ＝4V 。
GS u =3V ，DS u =10V ，判断管子工作在 。
A ．恒流区，B ．可变电阻区 ，C ．截止区3. 某直接耦合放大电路在输入电压为 0.1V 时，输出电压为 4V ；输入电压为 0.2V 时，输出电压为 8V （均指直流电压）。
则该放大电路的电压放大倍数为________________。
A ．80 ，B ．40，C ．－40，D ．20 4. 在某双极型晶体管放大电路中，测得)m V 20sin (680BE t u ω+=，A μ)10sin (20B t i ω+=，则该放大电路中晶体管的_ ___。
A ．2，B ．34，C ．0.4，D ．15. 差分放大电路如图所示。
设电路元件参数变化所引起静态工作点改变不会使放大管出现截止或饱和。
若R e 增加，差模电压放大倍数d u A 。
A ．增大，B ．减小，C ．基本不变6. 为使其构成OCL 电路，V 2CES ≈U ，正常工作时，三极管可能承受的最大管压降≈CEmax U 。
A ．36VB ．34VC ．32VD ．18V(-18V)7. 已知图示放大电路中晶体管的＝50，＝1k 。
该放大电路的中频电压放大倍数约为___ _ _（A ．50， B ．100， C ．200）；下限截止频率约为___ __Hz（A ．16， B ．160， C ．1.6k ）；当输入信号频率f ＝时，输出电压与输入电压相位差约为 _ _（A ．45°， B ．－45°， C ．－135°， D ．－225°）。

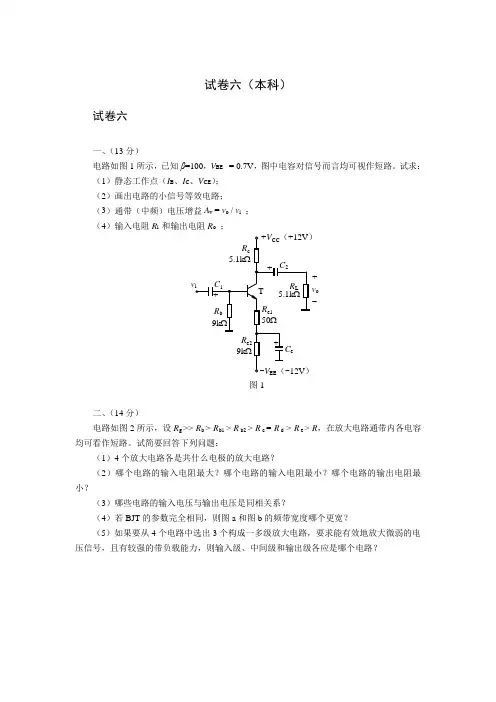

试卷五（本科）及其参考答案试卷五一、填空和选择题（每小题2分共16分）1．半导体二极管的重要特性之一是。
（A）温度稳定性（B）单向导电性（C）放大作用（D）滤波特性2．在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生失真。
（A）截止失真（B）饱和v失真（C）双向失真（D）线性失真3．多级放大电路与组成它的任何一个单级放大电路相比，通频带。
（A）变宽（B）变窄（C）不变（D）与单级放大电路无关4．电流源电路的特点是输出电流恒定，交流等效电阻。
（A）等于零（B）比直流等效电阻小（C）等于直流等效电阻（D）远远大于直流等效电阻5．放大电路产生零点漂移的主要原因是。
（A）采用了直接耦合方式（B）采用了阻容耦合方式（C）采用了正、负双电源供电（D）增益太大6．二阶压控电压源低通有源滤波器通带外幅频响应曲线的斜率为。
（A）20dB/十倍频程（B）-20dB/十倍频程（C）40dB十倍频程（D）-40dB/十倍频程7．当有用信号的频率低于100Hz时，应采用滤波电路。

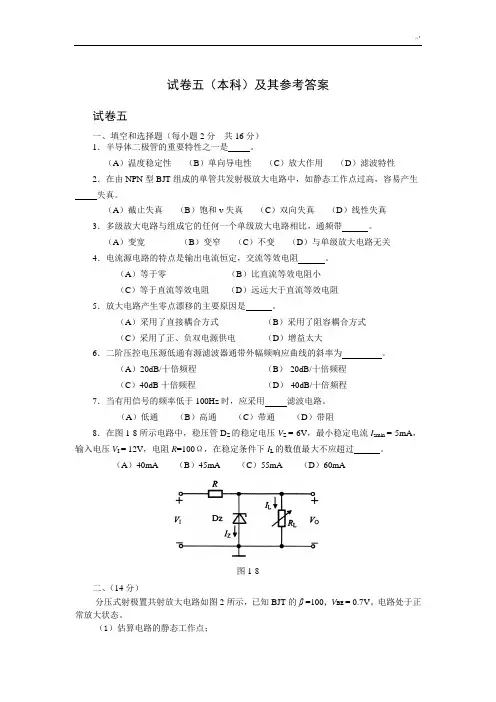

（A）低通（B）高通（C）带通（D）带阻8．在图1-8所示电路中，稳压管D Z的稳定电压V Z = 6V，最小稳定电流I zmin = 5mA，输入电压V I = 12V，电阻R=100Ω，在稳定条件下I L的数值最大不应超过。
（A）40mA （B）45mA （C）55mA （D）60mA图1-8二、（14分）分压式射极置共射放大电路如图2所示，已知BJT的β =100，V BE = 0.7V。
电路处于正常放大状态。
（1）估算电路的静态工作点；（2）画出简化的H参数小信号等效电路；（3）求放大电路通带内的电压增益、输入电阻和输出电阻。
图2三、（12分）放大电路如图3 a、b、c、d所示。
（1）试分别说明4个放大电路所属的组态；（2）当信号源为电压源，且内阻不为零时，最好采用图中哪一个电路作为输入级？（3）为了使放大电路有较强的带负载能力，最好采用图中哪一个电路作为输出级？（4）当信号的频率范围比较宽，肯包含较高的频率成分时，最好采用图中哪一个电路进行放大？（5）假设图a放大电路的输入电阻和输出电阻均为4kΩ，图d的输入电阻为60kΩ，输出电阻为50Ω，当用图a和d构成两级放大电路，其输入信号取自内阻为200Ω的电压源信号，输出端带4kΩ负载时，试问：由图a作为第一级、图d为第二级时电压增益的值大，还是图d为第一级、图a为第二级时电压增益的值大？图3四、（10分）电路如图4所示。
模拟电子技术基础部分练习题含答案一、单选题（共50题，每题1分，共50分）1、二极管在电路板上用( )表示。
A、CB、DC、RD、L正确答案：B2、根据作业指导书或样板之要求，不该断开的地方断开叫( )。
A、焊反B、短路C、开路D、连焊正确答案：C3、电感线圈磁芯调节后它的什么参数改变了？ ( )A、电流B、电压C、电阻D、电感正确答案：D4、三段固定集成稳压器CW7906的一脚是( )A、输入端B、公共端C、调整端D、输出端正确答案：B5、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。
A、截止区B、放大区C、截止区与饱和区D、饱和区正确答案：A6、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。
A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C7、下列关于变压器表述不正确的是 ( )。
A、变压器的效率越高，各种损耗越小B、变压器在高频段和低频段的频率特性较中频段好C、变压器温升值越小，变压器工作越安全D、升压变压器的变比n<1正确答案：C8、在三极管放大电路中，三极管各极电位最高的是( )A、NPN管基极B、NPN管发射极C、PNP管集电极D、PNP管发射极正确答案：D9、衡量一个差动放大电路抑制零漂能力的最有效的指标是( )A、差模电压放大倍数B、共模电压放大倍数C、共模抑制比D、电路的对称性正确答案：C10、某三极管,测得其发射结反偏，集电结反偏，则该三极管处于( )。
A、放大状态B、截止状态C、饱和状态D、失真状态正确答案：B11、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、被烧坏B、电流基本正常C、击穿D、电流为零正确答案：B12、某多级放大电路的各级电压放大倍数分别为：1、100、-100，则总的电压放大倍数( )。
A、10000倍B、-10000倍C、1倍D、100倍正确答案：B13、共发射极放大器的输出电压和输人电压在相位上的关系是( )A、同相位B、相位差360°C、相位差90°D、相位差180°正确答案：D14、在基本放大电路中，集电极电阻Rc的作用是( )A、放大电流B、调节偏置电流IBQC、把放大的电流转换成电压D、防止输入信号被短正确答案：C15、在P型半导体中，自由电子浓度（）空穴浓度。
试卷一专升本试卷及其参考答案试卷一〔总分150分〕〔成人高等学校专升本招生全国统一考试电子技术根底试卷之一〕一、选择题〔本大题10个小题，每题4分，共40分。
在每题给出的四个选项中，只有一项为哪一项符合题目要求的，把所选项前的字母填在题后的括号内。
〕1. 用万用表的R ×100档测得某二极管的正向电阻阻值为500Ω，假设改用R ×1k 档，测量同一二极管，那么其正向电阻值〔 〕a. 增加b. 不变c. 减小d. 不能确定2. 某三极管各电极对地电位如图2所示，由此可判断该三极管〔 〕a. 处于放大区域b. 处于饱和区域c. 处于截止区域d. 已损坏图23. 某放大电路在负载开路时的输出电压为6V ，当接入2k Ω负载后，其输出电压降为4V ，这说明该放大电路的输出电阻为〔 〕a. 10k Ωb. 2k Ωc. 1k Ωd. 0.5k Ω4. 某放大电路图4所示.设V CC >>V BE,L CEO ≈0，那么在静态时该三极管处于〔 〕 a.放大区 b.饱和区 c.截止区 d.区域不定图45. 图5所示电路工作在线性放大状态，设L R '=R D //R L ,那么电路的电压增益为〔 〕a.L m R g 'b.s m L m 1R g R g +'-C.L m R g '- d.m L /g R '-图56. 图5中电路的输入电阻R i 为〔 〕a. R g +(R g1//R g2)b. R g //(R g1+R g2)c. R g //R g1//R g2d.[R g +(R g1//R g2)]//(1+g m )R S7. 直流负反应是指〔 〕a. 存在于RC 耦合电路中的负反应b. 放大直流信号时才有的负反应c. 直流通路中的负反应d. 只存在于直接耦合电路中的负反应8. 负反应所能抑制的干扰和噪声是〔 〕a. 输入信号所包含的干扰和噪声b. 反应环内的干扰和噪声c. 反应环外的干扰和噪声d. 输出信号中的干扰和噪声9. 在图9所示电路中，A 为理想运放，那么电路的输出电压约为〔 〕a. －2.5Vb. －5Vc. －6.5Vd. －7.5V图910. 在图10所示的单端输出差放电路中，假设输入电压△υS1=80mV, △υS2=60mV,那么差模输入电压△υid 为〔 〕a. 10mVb. 20mVc. 70mVd. 140mV图10二、填空题〔本大题共7个小题，18个空，每空2分，共36分。
模拟试卷一一、填空(16分)1．半导体二极管的主要特性是___________ 。
2．三极管工作在放大区时，发射结为____ 偏置，集电结为_____偏置；工作在饱和区时发射结为___偏置，集电结为____偏置。
3．当输入信号频率为fL和fH时，放大倍数的幅值约下降为中频时的__倍，或者是下降了__dB，此时与中频时相比，放大倍数的附加相移约为_____ 。
4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻，应引入_____反馈。
5．乙类功率放大电路中，功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。
这类功放的能量转换效率在理想情况下，可达到_____，但这种功放有______失真。
6．在串联型稳压电路中，引入了——负反馈；为了正常稳压，调整管必须工作在____区域。
二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是( )。
A．NPN 型硅管 B．NPN 型锗管 C．PNP 型硅管 D．PNP 型锗管2．某场效应管的转移特性如图１所示，该管为( )。
A．P沟道增强型MOS管B．P沟道结型场效应管C．N沟道增强型MOS管D．N沟道耗尽型MOS管3．在图示2差分放大电路中，若uI = 20 mV，则电路的( )。
A．差模输入电压为10 mV，共模输入电压为10 mV。
B．差模输入电压为10 mV，共模输入电压为20 mV。
C．差模输入电压为20 mV，共模输入电压为10 mV。
D．差模输入电压为20 mV，共模输入电压为20 mV。
4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。
A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大5．在图示电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应( )。
A．减小C，减小Ri B．减小C，增大RiC．增大C，减小Ri D．增大C，增大 Ri6．如图所示复合管，已知V1的 b1 = 30，V2的 b2 = 50，则复合后的 b 约为( )。
一、填空题：（要求）1、电子电路中常用的半导体器件有二极管、稳压管、双极型三极管和场效应等。
制造这些器材的主要材料是半导体，例如和等。
半导体中中存在两种载流子：和。
纯净的半导体称为，它的导电能力很差。
掺有少量其他元素的半导体称为杂质半导体。
杂质半导体分为两种：型半导体——多数载流子是；型半导体——多数载流子是。
当把P型半导体和N型半导体结合在一起时，在两者的交界处形成一个结，这是制造半导体器件的基础。
2、三极管的共射输出特性可以划分为三个区：区、区和区。
为了对输入信号进行线形放大，避免产生严重的非线形性失真，应使三极管工作在区。
当三极管的静态工作点过分靠近区时容易产生截止失真，当三极管的静态工作点靠近区时容易产生饱和失真。
3、半导体二极管就是利用一个加上外壳，引出两个电极而制成的。
它的主要特点是具有性，在电路中可以起整流和检波等作用。
半导体二极管工作在区时，即使流过管子的电流变化很大，管子两端的电压变化也很小，利用这种特性可以做成。
4、场效应管利用栅源之间电压的效应来控制漏极电流，是一种控制器件。
场效应管分为型和型两大类。
5、多极放大电路常用的耦合方式有三种：耦合、耦合和耦合。
6、在本征半导体中加入价元素可形成N型半导体，加入价元素可形成P型半导体。
7、集成运放中常用的偏置电路有电流源、电流源和电流源等。
8、不同类型的反馈对放大电路产生的影响不同。
正反馈使放大倍数；负反馈使放大倍数；但其他各项性能可以获得改善。
直流负反馈的作用是，交流负反馈能够。
9、电压负反馈使输出保持稳定，因而了放大电路的输出电阻；而电流负反馈使输出保持稳定，因而了输出电阻。
串联负反馈了放大电路的输入电阻；并联负反馈则了输入电阻。
在实际的负反馈放大电路中，有以下四种基本的反馈组态：式、式、式和式。
10、将一个RC低通电路与一个RC高通电路联在一起，可以组成带通滤波器；将一个RC低通电路与一个RC高通电路联在一起，可以组成带阻滤波器。
《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时导通，反偏时截止，所以PN结具有单向导电性。
2、漂移电流是温度电流，它由少数载流子形成，其大小与温度有关，而与外加电压无关。
3、所谓理想二极管，就是当其正偏时，结电阻为0，等效成一条直线；当其反偏时，结电阻为无穷，等效成断开；4、三极管是电流控制元件，场效应管是电压控制元件。
5、三极管具有放大作用外部电压条件是发射结正偏，集电结反偏。
6、当温度升高时，晶体三极管集电极电流Ic变小，发射结压降不变。
7、三极管放大电路共有三种组态分别是共基、共射、共集放大电路。
8、为了稳定三极管放大电路的静态工作点，采用电压并联负反馈，为了稳定交流输出电流采用串联负反馈。
9、负反馈放大电路和放大倍数AF=1/（1/A+F），对于深度负反馈放大电路的放大倍数AF=1/ F。
10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW，其中BW=fH –fL，1+AF称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号，而加上大小相等、极性相反的两个信号，称为差模信号。
12、为了消除乙类互补功率放大器输出波形的交越失真，而采用甲乙类互补功率放大器。
13、OCL电路是双电源互补功率放大电路；OTL电路是单电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数小于近似等于1，输入电阻大，输出电阻小等特点，所以常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制零点漂移，也称温度漂移，所以它广泛应用于集成电路中。
16、用待传输的低频信号去改变高频信号的幅度称为调幅，未被调制的高频信号是运载信息的工具，称为载波信号。
17、模拟乘法器输出与输入的关系式是U0=KUxUy，电路符号是。
二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（ B ）状态，但其两端电压必须（ C ），它的稳压值Uz才有导通电流，否则处于（ F ）状态。
模拟与数字电子技术基础硕士研究生入学考试试卷及参考答案试卷四及参考答案试卷四一、（12分）二极管电路如图1所示，试分析判断D 1、D 2导通、截止情况。
假设D 1、D 2为理想二极管，求AO 两端电压V AO 。
OD图1二、（15分）单管放大电路如图2所示，已知BJT 的电流放大系数β=50。
1．估算Q 点；2．画出简化H 参数小信号等效电路；3．计算i o V V V A =及s o Vs V V A =的值。
500v s -图2三、（12分）电路如图3所示，已知T 1工作点上的参数g m =18ms ，T 2工作点上的参数β=100。
1．画简化的小信号等效电路；2．求电压增益i oV V V A =、输入电阻R i 、输出电阻R o 。
V图3四、（12分）由运放组成的BJT 电流放大系数β的测试电路如图4所示，设BJT 的V BE =0.7V 。
1．求BJT 的c 、b 、e 各极电位值；2．若电压表读数为200mV ，求BJT 的β值。
＋ 电压表 200mV图4五、（12分）由三个理想运放A 1、A 2、A 3组成的反馈放大电路如图5所示，试分析电路中存在哪些反馈，求电压增益i oVF V V A =之值。
图中各电阻均为10k Ω。
V o图5六、（12分）电路如图6所示，试分析该电路能否输出正弦波。
能输出正弦波的条件是什么？写出振荡频率的表达式。
v o图6七、（15分）1．将逻辑函数BD C B C AB Y +++=写成与非—与非式； 2．写出CD C B A Y ++=)(的反演式；3．组合逻辑电路和时序逻辑电路有什么区别？有什么联系？ 4．将下列十进制数转换为二进制数和二—十进制BCD 码：（1）10 （2）5985．一个n 位D/A 转换器，可以达到的精度为多少？若一D/A 转换器满刻度输出电压为10V ，当要求1mV 的分辨率时，输入数字量的位数n 至少应为多少？八、（12分）图8所示是一双相时钟发生器。
