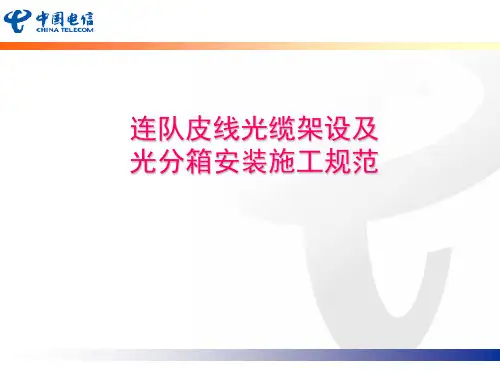

连队皮线光缆架设及光分线箱的安装施工规范6191资料
- 格式:ppt
- 大小:14.34 MB
- 文档页数:26
FTTH用户端皮线光缆施工规一、用户端施工安装主要场景介绍1、场景一:主要使用于沿街、街坊、农村地区的建筑。
(1)在建筑物外安装支撑件,自承式蝶形光缆引入;(2)沿墙外敷设32PVC管,经空调孔或其它孔洞光缆引入;(3)沿墙外钉固,墙体开孔后光缆引入。
(4)室墙壁部分用槽板保护至用户信息接入点2、场景二:主要使用于沿街、街坊、农村地区的建筑。
(1)在原电杆上安装光分配箱,沿光缆的布放路由的电杆上安装支撑件;(2)架空敷设自承式蝶形光缆。
3、场景三:主要使用于集团客户、住宅客户楼道竖井。
(1)合理利用用户楼层、楼道间的管线资源(明管、暗管、槽道)敷设蝶形光缆;(2)楼道水平部分蝶形光缆采用槽板或PVC管保护;(3)入户部分开孔后蝶形光缆引入。
(4)室墙壁部分用槽板保护至用户信息接入点4、场景四:主要使用于住宅客户楼道。
(1)住宅客户楼道管线资源不可利用(明管、暗管、槽道);(2)在楼道布放垂直和水平明管,楼层间安装检修盒;(3)蝶形光缆穿放于明管中,在用户门口开孔入户;(4)室墙壁部分用槽板保护至用户信息接入点5、场景五:主要使用于商务楼宇水平隐蔽部分。
(1)在多层或高层商务楼宇楼层天花板预埋暗管;(2)蝶形光缆穿放于暗管中;(3)蝶形光缆到达用户端后,从天花板打孔引出。
(4)室墙壁部分用槽板保护至用户信息接入点6、场景六:主要使用于可利用原先管线的用户室。
(1)用户入户管线资源可利用(明管、暗管、槽道);(2)蝶形光缆通过原先的管线资源入户,将蝶形光缆布放到终端位置。
7、场景七:主要使用于对部装潢要求不高的用户室(1)通过空调洞或门口墙体开孔,将蝶形光缆引入用户室;(2)蝶形光缆进入用户室后,通过“卡钉扣”沿墙面钉固至终端位置。
8、场景八:主要是用户对部装潢要求较高的用户室(1)通过空调洞或门口墙体开孔,将蝶形光缆引入用户室;(2)在用户布放线槽至用户终端位置;(3)蝶形光缆通过穿放线槽至终端位置。
光缆线路施工规范概述随着通信技术的快速发展和互联网的普及,光缆线路得到了广泛的应用和推广。
在光缆线路的施工过程中,如果没有严格的施工规范和标准,会导致光缆线路性能下降,甚至严重影响到通信的稳定性和可靠性。
因此,本文将介绍光缆线路施工的基本规范和标准,以确保光缆线路施工的质量。
施工前准备工作在施工前,需要根据光缆线路的布放方案,确定线路走向,对施工区域进行现场勘测,了解周围情况,预判可能出现的施工风险,并制定应对措施,以避免影响线路建设的进度。
同时,应向当地政府部门、物业公司、居委会等申请施工许可,满足相关规定要求,尽可能减少不必要的纠纷。
施工过程中的操作规范掘槽施工1.首先清理施工区域,将区域内的杂物和垃圾清理干净,保持施工区域的整洁;2.根据施工图确定要开挖的深度和宽度,开挖前应标记好施工区域,避免引起周围的不必要误解;3.挖掘时间要尽可能缩短,尽快完成挖掘,避免影响周围交通和居民的正常生活;4.挖掘和修复过程中,需要定期进行检查,检查挖掘的深度是否符合要求,保证掘槽施工的质量;5.完成挖掘后,要认真检查掘槽是否干净,有无杂物、砖石残渣等。
若发现问题及时修复。
管道道路施工1.对线路进行敷设时,需对土石方进行处理,要求铺设土石方顺畅,不得走样;2.采用过桥或悬挂方式敷设时,需保证桥、架结构牢固,敷设的光缆线路应处于桥、架内,不得弯曲过度,光缆线路敷设长度不得超过规定长度;3.线缆敷设长度超过规定长度时,需要进行接头处理,接头位置应在主干道路无交叉段处进行;4.完成敷设后,可以适当地修整线路两侧的土壤、草皮,使其整体更加协调,且不影响线路的正常使用。
施工结束后的验收工作光缆线路敷设完成后,需要对线路进行验收,以确保该线路的质量符合要求。
对光缆线路施工完成后应进行的验收工作如下:1.验证线路敷设位置是否与规划布局吻合,确认线路敷设长度、斜率、弯曲度、敷设方式是否符合标准的要求;2.进行基本参数测试,如光缆线路传输损耗、衰减等参数,确保光缆线路稳定性和可靠性;3.做好验收报告,对施工过程中的好坏要点进行整理,提出改进意见和建议,为更好的施工提供有价值的经验。
FTTH用户端皮线光缆施工规范一、用户端施工安装主要场景介绍1、场景一:主要使用于沿街、街坊、农村地区的建筑。
(1)在建筑物外安装支撑件,自承式蝶形光缆引入;(2)沿墙外敷设32PVC管,经空调孔或其它孔洞光缆引入;(3)沿墙外钉固,墙体开孔后光缆引入。
(4)室内墙壁部分用槽板保护至用户信息接入点2、场景二:主要使用于沿街、街坊、农村地区的建筑。
(1)在原电杆上安装光分配箱,沿光缆的布放路由的电杆上安装支撑件;(2)架空敷设自承式蝶形光缆。
3、场景三:主要使用于集团客户、住宅客户楼道竖井内。
(1)合理利用用户楼层、楼道间的管线资源(明管、暗管、槽道)敷设蝶形光缆;(2)楼道水平部分蝶形光缆采用槽板或PVC管保护;(3)入户部分开孔后蝶形光缆引入。
(4)室内墙壁部分用槽板保护至用户信息接入点4、场景四:主要使用于住宅客户楼道内。
(1)住宅客户楼道内管线资源不可利用(明管、暗管、槽道);(2)在楼道内布放垂直和水平明管,楼层间安装检修盒;(3)蝶形光缆穿放于明管中,在用户门口开孔入户;(4)室内墙壁部分用槽板保护至用户信息接入点5、场景五:主要使用于商务楼宇内水平隐蔽部分。
(1)在多层或高层商务楼宇楼层天花板内预埋暗管;(2)蝶形光缆穿放于暗管中;(3)蝶形光缆到达用户端后,从天花板内打孔引出。
(4)室内墙壁部分用槽板保护至用户信息接入点6、场景六:主要使用于可利用原先管线的用户室内。
(1)用户入户管线资源可利用(明管、暗管、槽道);(2)蝶形光缆通过原先的管线资源入户,将蝶形光缆布放到终端位置。
7、场景七:主要使用于对内部装潢要求不高的用户室内(1)通过空调洞或门口墙体开孔,将蝶形光缆引入用户室内;(2)蝶形光缆进入用户室内后,通过“卡钉扣”沿墙面钉固至终端位置。
8、场景八:主要是用户对内部装潢要求较高的用户室内(1)通过空调洞或门口墙体开孔,将蝶形光缆引入用户室内;(2)在用户布放线槽至用户终端位置;(3)蝶形光缆通过穿放线槽至终端位置。
光缆线路工程施工规范一、总则1.1 本规范适用于光缆线路工程的施工管理和质量验收,旨在加强对光缆线路工程施工过程的监督,提高工程质量,确保工程安全。
1.2 施工单位应按照本规范的要求进行施工,并根据施工实际情况适时调整施工方案,确保施工质量和进度。
1.3 施工单位应从事光缆线路工程施工的人员,必须经过相关技术培训及持证上岗。
1.4 施工单位应建立完善的施工管理制度,明确施工责任,加强施工过程监督,确保施工质量。
1.5 施工单位应根据《光缆线路工程施工图纸》的要求,合理安排施工顺序,遵守相关管理规定,确保工程顺利进行。
二、施工前准备工作2.1 施工单位应对相关施工人员进行技术培训,确保施工人员具备相关技术要求。
2.2 施工单位应根据工程实际情况编制施工方案,并报相关监理部门审核。
2.3 施工单位应购买符合标准要求的施工设备和工具,并组织施工人员进行设备、工具的检查和调试。
2.4 施工单位应根据工程实际情况确定施工队伍组织结构,明确施工人员责任分工。
2.5 施工单位应对施工场地进行勘察,确保施工场地符合施工要求,并同时进行安全评估。
2.6 施工单位应制定安全生产计划及应急预案,做好应对突发事件的准备。
2.7 施工单位应对施工区域进行管线勘察,确保施工过程中不会影响周边管线及设施。
2.8 施工单位应确定施工工期,并编制详细的施工计划,包括施工顺序、进度安排及质量要求。
2.9 施工单位应派遣专人到施工现场进行安全交底,确保施工人员了解安全规范和操作规程。
2.10 施工单位应办理相关施工许可手续,并按照要求报备有关部门。
三、施工过程管理3.1 施工单位应按照施工方案和施工计划,组织施工人员进行施工,确保按时完成工程。
3.2 施工单位应对施工人员进行定期培训和考核,不断提高施工质量和安全性。
3.3 施工单位应加强现场监督,及时发现和解决施工中的问题,确保施工质量。
3.4 施工单位应制定施工报告,包括施工工序、材料使用情况、质量检查结果等内容,报监理部门备案。
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点,结合不同的施工工序,拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制,依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收,以达到工程质量符合工程总体验收标准之目的。
1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量,以设计单位提供的施工图设计为依据,确定杆路路由的具体位置、准确长度以及每根电杆的杆位,确定线路穿越障碍物的具体位置和相应保护措施,复测中继段距离时,应根据地形起伏,核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度,并确定接头的具体位置.监理工程师采用见证或巡视的方法,检查复测所取得的数据是否与施工图纸相一致,以及复测单位所采取的纠偏技术措施,出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时,施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2)立杆(1)电杆洞深不同土质,水泥电杆的洞深亦不相同,施工时一定按规范要求,不得随意增减深度,防止造成安全和质量事故.监理按(一)表1规定的技术数据和偏差应小于—50mm的要求检查洞深。
(一)表1水泥电杆洞深(2)杆距电杆间的距离按设计规定,允许±5m偏差,但不得随意加大设计杆距。
(3)电杆的垂直度利用简易量具检查电杆的垂直度.直线段的电杆轴心线应上下垂直,其位置应在路由的中心线上,左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100~150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100~200mm.(4)杆根装置施工时,监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种,卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定:①直线路由上电杆杆根用的卡盘一般装在线路的一侧,相邻电杆均用卡盘时应交错装设;杆距长度不等时,装在长杆档的一侧。
FTTH装机规一、皮线光缆分线箱处进线及路由走势规:1、FTTH装机所使用的皮线光缆必须从统一进线口进行出线,不得与分支光缆同一路由进行出线。
所有皮线光缆引出后应当遵循走相同路由的方式,杜绝同一网络箱的多根皮线光缆走多个路由的现象;2、皮线光缆在进入分线箱后,要将皮线光缆卡在分线箱下面的卡槽,卡在模块左侧的第一个卡线口,进行固定,第一个固定卡口被占用后方可使用第二个借口,依次类推。
固定皮线光缆的卡槽要依次使用,不得跳用。
3、皮线光缆与跳纤的熔接点最好是在第一个卡槽与第二个卡槽之间。
4、皮线光缆进入分线箱的路由要走在分线箱的左侧,路由必须是在盘纤盘的右侧卡槽。
5、皮线光缆与跳纤的熔接点要用保护套进行保护,避免后期装机、维护而造成纤芯中断。
6、分线箱与皮线光缆熔接的跳纤要走盘纤柱进行固定,避免跳纤长时间使用负荷较大而产生纤芯损坏,造成故障。
7、分线箱的端口使用要依次使用,不得跳用,可以从最上面一个端口使用,也可以从最下面一个端口使用,所使用的跳纤走线路由必须全部走在卡槽。
如某一端口因故障无法使用,应贴上标签,注明原因。
8、分线箱的标签要粘贴在跳纤的保护套未侧,统一粘贴,标签容为:用户的楼栋、单元号、房间号、用户名、装机人、装机时间。
分线箱端口标识使用图应贴在分线箱的外侧面板上,皮线光缆在分线箱布放完后,同时要在分线箱端口标识图上写明用户楼号、单元号、户号、账号,与分线箱所使用端口标识标签对应,同时对应的栏目写上装机人、装机时间,同时,在巡检本上留痕。
9、在布放皮线光缆时,往往会有多余的皮线光缆,装机人员要将皮线光缆依次盘好,进行绑扎,并固定在分线箱的下侧右侧,同时做好保护环,避免余缆的重量导致跳纤与皮线光缆熔接点脱落或损伤。
(皮线光缆出多媒体网络箱后应当进行捆扎、汇聚,皮线光缆每隔80CM应当用扎带或扎线进行绑扎,在转弯处应增大绑扎密度,避免纤芯受到损伤。
)10、严禁将分光器出来的暂时不用的跳纤防尘帽拔掉,避免造成跳纤不能使用或光衰较大。
FTTH用户端皮线光缆施工规范一、用户端施工安装主要场景介绍1、场景一:主要使用于沿街、街坊、农村地区的建筑。
(1)在建筑物外安装支撑件,自承式蝶形光缆引入;(2)沿墙外敷设32PVC管,经空调孔或其它孔洞光缆引入;(3)沿墙外钉固,墙体开孔后光缆引入。
(4)室内墙壁部分用槽板保护至用户信息接入点2、场景二:主要使用于沿街、街坊、农村地区的建筑。
(1)在原电杆上安装光分配箱,沿光缆的布放路由的电杆上安装支撑件;(2)架空敷设自承式蝶形光缆。
3、场景三:主要使用于集团客户、住宅客户楼道竖井内。
(1)合理利用用户楼层、楼道间的管线资源(明管、暗管、槽道)敷设蝶形光缆;(2)楼道水平部分蝶形光缆采用槽板或PVC管保护;(3)入户部分开孔后蝶形光缆引入。
(4)室内墙壁部分用槽板保护至用户信息接入点4、场景四:主要使用于住宅客户楼道内。
(1)住宅客户楼道内管线资源不可利用(明管、暗管、槽道);(2)在楼道内布放垂直和水平明管,楼层间安装检修盒;(3)蝶形光缆穿放于明管中,在用户门口开孔入户;(4)室内墙壁部分用槽板保护至用户信息接入点5、场景五:主要使用于商务楼宇内水平隐蔽部分。
(1)在多层或高层商务楼宇楼层天花板内预埋暗管;(2)蝶形光缆穿放于暗管中;(3)蝶形光缆到达用户端后,从天花板内打孔引出。
(4)室内墙壁部分用槽板保护至用户信息接入点6、场景六:主要使用于可利用原先管线的用户室内。
(1)用户入户管线资源可利用(明管、暗管、槽道);(2)蝶形光缆通过原先的管线资源入户,将蝶形光缆布放到终端位置。
7、场景七:主要使用于对内部装潢要求不高的用户室内(1)通过空调洞或门口墙体开孔,将蝶形光缆引入用户室内;(2)蝶形光缆进入用户室内后,通过“卡钉扣”沿墙面钉固至终端位置。
8、场景八:主要是用户对内部装潢要求较高的用户室内(1)通过空调洞或门口墙体开孔,将蝶形光缆引入用户室内;(2)在用户布放线槽至用户终端位置;(3)蝶形光缆通过穿放线槽至终端位置。

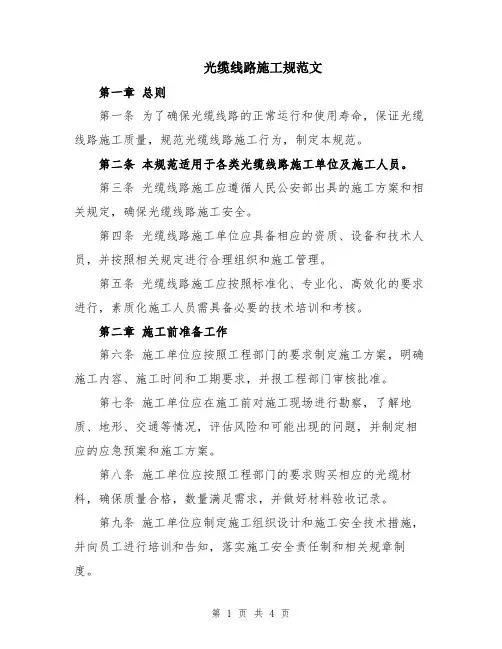

光缆线路施工规范文第一章总则第一条为了确保光缆线路的正常运行和使用寿命,保证光缆线路施工质量,规范光缆线路施工行为,制定本规范。
第二条本规范适用于各类光缆线路施工单位及施工人员。
第三条光缆线路施工应遵循人民公安部出具的施工方案和相关规定,确保光缆线路施工安全。
第四条光缆线路施工单位应具备相应的资质、设备和技术人员,并按照相关规定进行合理组织和施工管理。
第五条光缆线路施工应按照标准化、专业化、高效化的要求进行,素质化施工人员需具备必要的技术培训和考核。
第二章施工前准备工作第六条施工单位应按照工程部门的要求制定施工方案,明确施工内容、施工时间和工期要求,并报工程部门审核批准。
第七条施工单位应在施工前对施工现场进行勘察,了解地质、地形、交通等情况,评估风险和可能出现的问题,并制定相应的应急预案和施工方案。
第八条施工单位应按照工程部门的要求购买相应的光缆材料,确保质量合格,数量满足需求,并做好材料验收记录。
第九条施工单位应制定施工组织设计和施工安全技术措施,并向员工进行培训和告知,落实施工安全责任制和相关规章制度。
第三章施工技术要求第十条光缆线路施工应按照施工方案进行,避免人为损害光缆,保证光缆质量。
第十一条光缆敷设时应遵循直线敷设原则,尽量避免拐弯、折曲和过弯,减少光缆的弯曲损伤。
第十二条光缆敷设深度应符合地质要求和相关规定,确保光缆安全稳定地敷设于地下。
第十三条光缆沟槽应按照规定的尺寸和断面形状进行开挖和整理,保证光缆沟槽的光滑度和可靠性。
第十四条光缆的挖沟施工应注意保护地下设施,如管道、电缆等,避免损坏和交叉影响。
第十五条光缆连接、接续和终端处理应按照规定的工艺和要求进行,确保光缆的连接质量和可靠性。
第十六条光缆固定应满足固定点数、固定方式和固定强度的要求,确保光缆线路的牢固和稳定。
第十七条光缆综合接地安装应按照规定的方法和要求进行,确保光缆线路的接地安全有效。
第四章施工质量验收第十八条施工单位在完成光缆线路施工后,应按照规定的验收标准和要求进行质量验收。

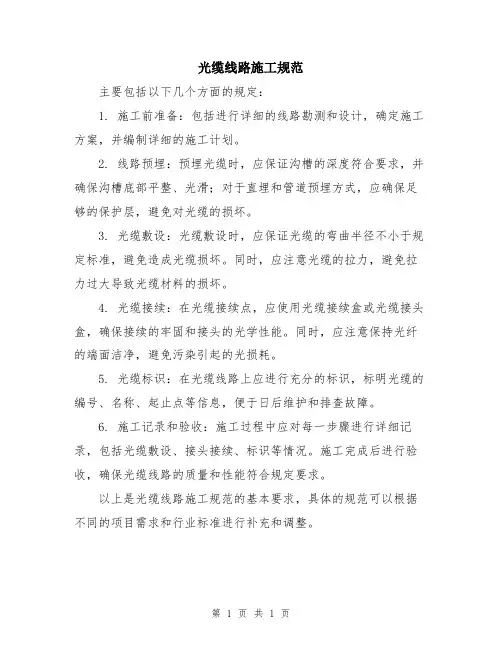

光缆线路施工规范
主要包括以下几个方面的规定:
1. 施工前准备:包括进行详细的线路勘测和设计,确定施工方案,并编制详细的施工计划。
2. 线路预埋:预埋光缆时,应保证沟槽的深度符合要求,并确保沟槽底部平整、光滑;对于直埋和管道预埋方式,应确保足够的保护层,避免对光缆的损坏。
3. 光缆敷设:光缆敷设时,应保证光缆的弯曲半径不小于规定标准,避免造成光缆损坏。
同时,应注意光缆的拉力,避免拉力过大导致光缆材料的损坏。
4. 光缆接续:在光缆接续点,应使用光缆接续盒或光缆接头盒,确保接续的牢固和接头的光学性能。
同时,应注意保持光纤的端面洁净,避免污染引起的光损耗。
5. 光缆标识:在光缆线路上应进行充分的标识,标明光缆的编号、名称、起止点等信息,便于日后维护和排查故障。
6. 施工记录和验收:施工过程中应对每一步骤进行详细记录,包括光缆敷设、接头接续、标识等情况。
施工完成后进行验收,确保光缆线路的质量和性能符合规定要求。
以上是光缆线路施工规范的基本要求,具体的规范可以根据不同的项目需求和行业标准进行补充和调整。
第 1 页共 1 页。
皮线光缆施工规范皮线光缆施工规范1.入户光缆敷设前应考虑用户住宅建筑物的类型、环境条件和已有线缆的敷设路由,同时需要对施工的经济性、安全性以及将来维护的便捷性和用户满意度进行综合判断。
2.对于建有垂直布线桥架的住宅楼,宜在桥架内安装波纹管和楼层过路盒,用于穿放蝶形引入光缆。
如桥架内无空间安装波纹管,则应采用缠绕管对敷设在内的蝶形引入光缆进行包扎,以起到对光缆的保护作用或使用包塑软管进行保护连接。
3.由于蝶形引入光缆不能长期浸泡在水中,因此一般不适宜直接在地下管道中敷设。
4.敷设蝶形引入光缆的最小弯曲半径应符合:敷设过程中不应小于30mm;固定后不应小于15mm。
5.一般情况下,蝶形引入光缆敷设时的牵引力不宜超过光缆允许张力的80%;瞬间最大牵引力不得超过光缆允许张力的100%,且主要牵引力应加在光缆的加强构件上。
6.应使用光缆盘携带蝶形引入光缆,并在敷设光缆时使用放缆托架,使光缆盘能自动转动,以防止光缆被缠绕。
7.在光缆敷设过程中,应严格注意光纤的拉伸强度、弯曲半径,避免光纤被缠绕、扭转、损伤和踩踏。
8.在入户光缆敷设过程中,如发现可疑情况,应及时对光缆进行检测,确认光纤是否良好。
9.蝶形引入光缆敷设入户后,为制作光纤接续连接插头预留的长度宜为:光缆分纤箱或光分路箱一侧预留 2.0m,住户家庭信息配线箱或光纤面板插座一侧预留1.0m。
10.使用专业光纤熔接器对光缆进行熔接,并检查好其保护措施的完整,熔接好的光纤应按标准进行保护和盘放。
11.入户光缆敷设完毕后应使用光源、光功率计对其进行测试,入户光缆段在1310nm、1490nm波长的光衰减值均应小于1.5dB,如入户光缆段光衰减值大于1.5dB。
皮线光缆技术规范及要求1. 技术规格及范围光缆按YD/T 908-2011 的规定分类和划分型式、规格和编制型号。
具体型号及结构名称如下皮线光缆分类表:光缆按YD/T 908-2011 的规定分类和划分型式、规格和编制型号。
与护套材料有关的代号应符合YD/T1258.4 -2005 的规定,其中H代表低烟无卤阻燃聚烯烃护套。
加工订货时应标明光缆产品标记, 它由光缆的型号和本文件规定的编号组成。
例如:金属加强件、聚烯烃护套、蝶形引入光缆,包含 2 根B6 类光纤,则产品的标记为:GJXH 2B6a。
光缆材料和结构的选用应适合预期用途及安装条件,应特别注意符合阻燃性能的任何特定要求。
本文件推荐采用干式结构,但只要能满足YD/T 1997-2009 各部分规定的机械、环境和传输性能要求,其它结构经用户同意后也可采用。
3. 皮线光缆结构3.1 涂覆光纤光缆中所用的单模光纤应是符合YD/T 1954-2009规定的B6类(或ITU-T G.657 类)光纤,也可以是用户要求的其它单模光纤。
宜选用ITU-T G.657A 光纤。
光缆中的光纤数宜为1、2 或 4 芯,也可以是用户要求的其它芯数。
光缆中光纤的识别用全色谱颜色识别,其颜色应符合GB/T 6995.2-2008 规定,在没有特殊要求下,光纤的颜色应按表 2 中的颜色顺序依次选用。
单纤的为蓝色。
光缆中应对称放置两根相同的加强构件。
加强构件可以为光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件。
加强构件应嵌入在护套内,不得外露。
在光缆制造长度内,加强构件不允许有接头。
管道蝶形引入光缆有防鼠要求时,宜选用非金属纤维增强进行防护。
3.3 ▲护套1)缆芯(和吊线)外应挤包一层具有保护功能的护套,护套材料可采用低烟无卤阻燃聚烯烃材料或聚氯乙烯材料。
对于低烟无卤阻燃聚烯烃护套,护套材料宜符合 套材料宜符合 GB/T 8815-2002 中“ 90℃护套级软聚氯乙烯塑料”的规定;也可根据用户需要采用其它材 料,但其性能应能满足 YD/T 1997-2009 的要求。
光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种:管道、直埋和架空敷设方式。
一、光缆线路工程实施要求(一)基本要求1、一般要求(1)线路工程实施前应按设计图纸进行复测,重新丈量线路路由长度、人孔井位置。
复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段,要及时反馈给建设单位和设计单位,并在下达设计变更通知单后再进行调整、实施。
(2)施工前应根据光缆盘长和路由情况进行合理配盘,应尽量按盘号顺序敷设,以减少光纤参数差别所产生的接头本征损耗;光缆单盘标准长度:管道光缆以2km做为配盘基数,架空光缆按3公里配盘,直埋光缆按3公里配盘;靠近局站侧的单盘长度不宜小于500米,严禁使用短段光缆。
(3)光缆敷设安装的最小曲率半径应符合下表的要求:光缆允许的最小弯曲半径指标表波纹管和钢管管孔内应穿放子管道,其子管道总外径不应超过原管孔内径的85%,子管道内径不宜小于光缆外径的15倍。
(5)光缆引上部分均采用Φ80mm钢管保护,钢管内穿放2根子管,子管规格为Φ28/32mm聚乙烯塑料管。
钢管下部延伸至人(手)孔内或地下,钢管上方管口以及子管管口应作堵塞处理。
(6)光缆线路在施工过程中要考虑光缆必要的预留长度,主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。
光缆的预留长度要严格按照下表要求实施,对特殊地段可结合工程现场实际情况确定。
光缆预留长度表XX局为A端,XX中继站为B端。
(二)架空光缆线路安装要求1、杆路建筑安装要求(1)电杆的规格及选用架空杆路全程采用油木电杆,电杆稍径φ14-20厘米。
杆路建筑标准杆高为8米,标准杆距为50米,超过65米按长杆档处理。
光缆距地面的高度达不到要求时,可采取增加电杆高度的方式,当电杆高度为12米以下时(不含12米)采用单接杆方式,当电杆高度为12米以上时采用品接杆方式。
接杆时电杆锯出断面及刨平面需用沥青作防腐处理,接杆下节杆稍径不得小于上节杆稍径,单接杆时下节杆稍径不小于上节杆根径的四分之三。
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点,结合不同的施工工序,拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制,依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收,以达到工程质量符合工程总体验收标准之目的。
1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量,以设计单位提供的施工图设计为依据,确定杆路路由的具体位置、准确长度以及每根电杆的杆位,确定线路穿越障碍物的具体位置和相应保护措施,复测中继段距离时,应根据地形起伏,核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度,并确定接头的具体位置。
监理工程师采用见证或巡视的方法,检查复测所取得的数据是否与施工图纸相一致,以及复测单位所采取的纠偏技术措施,出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时,施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2)立杆(1)电杆洞深不同土质,水泥电杆的洞深亦不相同,施工时一定按规范要求,不得随意增减深度,防止造成安全和质量事故。
监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。
(一)表1水泥电杆洞深(2)杆距电杆间的距离按设计规定,允许±5m偏差,但不得随意加大设计杆距。
(3)电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直,其位置应在路由的中心线上,左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100~150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100~200mm.(4)杆根装置施工时,监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种,卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定:①直线路由上电杆杆根用的卡盘一般装在线路的一侧,相邻电杆均用卡盘时应交错装设;杆距长度不等时,装在长杆档的一侧。
