一、施工方案（一）工程概况本合同段为鹤大高速公路桓仁新开岭（辽吉界）至丹东古城子段第4合同段，项目工程包括5条中小隧道,5条隧道均为左右分离式，分别为上古城隧道、下古城隧道、挂牌岭隧道、石哈达1号隧道、石哈达2号隧道。
各隧道围岩级别包括V级（偏压）、V级（浅埋）、V级（深埋）、IV级（深埋）、Ⅲ级。
各条隧道进出口为V级围岩，在管棚施工完成后，进行围岩开挖。
其中各隧道左右线V级围岩长度分别为：上古城隧道左线195m，右线200m；下古城隧道左线，右线；挂牌岭隧道左线545m，右线；石哈达1号隧道左线107m，右线107m；石哈达2号隧道左线175m，右线215m。
本施工方案论述Ⅴ级浅埋段围岩开挖与支护。
（二）、主要工程材料规格表（表1）表1（三）、施工工序施工准备→测量放样→土石方开挖→掌子面素喷→出碴→钢架架立→系统锚杆施作→挂网→喷砼。
（四）、施工方案开挖：采用弧形导坑开挖预留核心土法进行。
先开挖上部导坑成弧形，并进行初期支护，再分部开挖剩余部分的施工方法。
1.弧形导坑预留核心土施工工艺流程 工艺流程见图1超前地质预报围岩·图1 弧形导坑预留核心土施工工艺流程图2.弧形导坑预留核心土法具体开挖施工顺序（具体见图2）图 2弧形导洞预留核心土法，将开挖断面分为上、中、下三个部分逐级掘进施工。
开挖顺序如图2，按数字由小到大的顺序逐级开挖。
上、下断面间距控制在1-2倍洞室尺寸。
⑴开挖前拱部施作φ50超前小导管对拟开挖岩体进行注浆预加固，待浆液达到一定强度后，采用小型挖掘机开挖，预留一定厚度由人工持风镐修边到位。
⑵每一台阶开挖完成后，及时喷射混凝土对围岩进行封闭，施作系统锚杆，设立型钢钢架及锁脚锚杆，最后铺设钢筋网，分层复喷混凝土到设计厚度，必要时各台阶设临时仰拱加强支护，完成一个开挖循环。
3．开挖、支护施工开挖：开挖时采用人工配合挖掘机进行，必要时采用浅孔弱爆破开挖，人工辅助修边，每循环进尺0.6m。
(整理)三尖岭隧道V级围岩开挖及初期支护安全技术交底
（3）喷射砼应随拌随喷，回弹料不得重新用做喷射混凝土材料。
（4）有裂隙渗水处，采取相应措施，改变喷射砼的配合比，增加水泥用量，先喷干混合料，待其与涌水融合后，再重新加水喷射，并由远至近向涌水处逼近，然后在渗水处安设排水管将水排出，再在导管周围喷射。涌水量大时，设置泄水孔，边排边喷射。
（5）钢架与壁面之间应用喷射混凝土充填密室，岩壁、钢架、混凝土黏结良好，拱脚基础喷射混凝土密实，严禁悬空。
①选用的空压机应满足喷射机工作风压和耗风量的要求。风压进入喷射机前必须进行油水分离。
②喷射机输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能。
③检查速凝剂的泵送及计量装置性能。
3、喷射作业
（1）喷射砼作业面应紧跟开挖面，下次开挖距喷射砼作业完成时间的间隔不小于4h。
（2）喷射作业时喷头与受喷面基本垂直，距离保持0.6~0.8m左右，并成螺旋状自下而上施喷，且喷射厚度适当，分层进行，喷射首层砼时，应着重找平，后一层应在前一层终凝后进行，喷射完成2小时后，对其表面喷水养护，使其表面保持湿润。
4、钢筋网支护
本工程钢筋网采用φ8，20cm×20cm双层钢筋网。
围岩开挖后，首先对岩面初喷一层砼，然后施作锚杆，锚杆施作完毕后挂设钢筋网，钢筋搭接长度不少于30d，并不得小于一个网格长边尺寸。
钢筋网架设前进行检查，符合以下要求方可投入本工程施工：
⑴钢筋无锈蚀、污物，或已经按规范要求进行了清理，表面洁净，满足规范要求。
②对于混凝土不易粘结的岩质或土质围岩，可采用锚固方法敷设细孔网片，先喷一层水泥浆，待终凝后再喷射混凝土。应通过试验，确定合适的速凝剂掺量和喷射风压。
（2）岩面有渗水时，应做好引排水工作，再喷射砼。
（3）埋设测试喷射砼厚度的标志，以确保最小厚度满足要求。
（4）有裂隙渗水处，采取相应措施，改变喷射砼的配合比，增加水泥用量，先喷干混合料，待其与涌水融合后，再重新加水喷射，并由远至近向涌水处逼近，然后在渗水处安设排水管将水排出，再在导管周围喷射。涌水量大时，设置泄水孔，边排边喷射。
（5）钢架与壁面之间应用喷射混凝土充填密室，岩壁、钢架、混凝土黏结良好，拱脚基础喷射混凝土密实，严禁悬空。
①选用的空压机应满足喷射机工作风压和耗风量的要求。风压进入喷射机前必须进行油水分离。
②喷射机输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能。
③检查速凝剂的泵送及计量装置性能。
3、喷射作业
（1）喷射砼作业面应紧跟开挖面，下次开挖距喷射砼作业完成时间的间隔不小于4h。
（2）喷射作业时喷头与受喷面基本垂直，距离保持0.6~0.8m左右，并成螺旋状自下而上施喷，且喷射厚度适当，分层进行，喷射首层砼时，应着重找平，后一层应在前一层终凝后进行，喷射完成2小时后，对其表面喷水养护，使其表面保持湿润。
4、钢筋网支护
本工程钢筋网采用φ8，20cm×20cm双层钢筋网。
围岩开挖后，首先对岩面初喷一层砼，然后施作锚杆，锚杆施作完毕后挂设钢筋网，钢筋搭接长度不少于30d，并不得小于一个网格长边尺寸。
钢筋网架设前进行检查，符合以下要求方可投入本工程施工：
⑴钢筋无锈蚀、污物，或已经按规范要求进行了清理，表面洁净，满足规范要求。
②对于混凝土不易粘结的岩质或土质围岩，可采用锚固方法敷设细孔网片，先喷一层水泥浆，待终凝后再喷射混凝土。应通过试验，确定合适的速凝剂掺量和喷射风压。
（2）岩面有渗水时，应做好引排水工作，再喷射砼。
（3）埋设测试喷射砼厚度的标志，以确保最小厚度满足要求。
Ⅴ级围岩三台阶七步开挖技术交底 - 2级
第2、3步，左、右侧中台阶开挖：开挖进尺不能大于1榀钢架，开挖高度一般为3.6m，左、右侧台阶错开2～3m，开挖后立即初喷4cm混凝土，及时进行喷、锚、网系统支护，接长钢架，在钢架墙脚以上30cm高度处，紧贴钢架两侧边沿按下倾角20°打设锁脚锚管，锁脚锚管与钢架牢固焊接，复喷混凝土至设计厚度。
第4、5步，左、右侧下台阶开挖：开挖进尺不能大于2榀钢架，开挖高度一般为3.84m，左、右侧台阶错开2～3m，开挖后立即初喷4cm混凝土，及时进行喷、锚、网系统支护，接长钢架，在钢架墙脚以上30cm高度处，紧贴钢架两侧边沿按下倾角20°打设锁脚锚管，锁脚锚杆与钢架牢固焊接，复喷混凝土至设计厚度。
隧底开挖后，应及时清除虚碴、杂物、泥浆、积水，立即初喷4cm厚混凝土封闭岩面，按照设计要求安装仰拱钢架，复喷射混凝土至设计厚度，使初期支护及时闭合成环。
仰拱应超前拱墙衬砌，每循环浇筑长度宜为4～6m，仰拱应采用浮放模板支架成型。仰拱混凝土应分段全幅浇筑，一次成型，不留纵向施工缝，仰拱施工缝和变形缝应设置止水带。仰拱表面应平顺，不积水。
2）墙部单元安装工序：墙脚部位铺设槽钢垫板→施作定位锚杆→对应拱部单元架设墙部钢架单元→布设纵向连接筋。拱、墙部钢架单元宜采用栓接的方式连接。
3）加强钢架拱（墙）脚锁脚锚管施工，各台阶每单元钢架拱（墙）脚以上30cm高度处，紧贴钢架两侧边沿按下倾角20°打设2根锁脚锚管，锁脚锚管与钢架牢固焊接，锁脚锚管直径为42mm，长度4.5m，以控制基脚变形。
12应完善洞内临时防排水系统，严禁积水浸泡拱（墙）脚及在施工现场漫流，防止基底承载力降低。当地层含水量大时，上台阶开挖工作面附近宜开挖横向水沟，将水引至隧道中部或两侧排水沟排出洞外。必要时应配合井点降水等措施，降低地下水位至隧道仰拱以下，确保施工顺利进行。反坡施工时，应设置集水坑将水集中抽排。
第4、5步，左、右侧下台阶开挖：开挖进尺不能大于2榀钢架，开挖高度一般为3.84m，左、右侧台阶错开2～3m，开挖后立即初喷4cm混凝土，及时进行喷、锚、网系统支护，接长钢架，在钢架墙脚以上30cm高度处，紧贴钢架两侧边沿按下倾角20°打设锁脚锚管，锁脚锚杆与钢架牢固焊接，复喷混凝土至设计厚度。
隧底开挖后，应及时清除虚碴、杂物、泥浆、积水，立即初喷4cm厚混凝土封闭岩面，按照设计要求安装仰拱钢架，复喷射混凝土至设计厚度，使初期支护及时闭合成环。
仰拱应超前拱墙衬砌，每循环浇筑长度宜为4～6m，仰拱应采用浮放模板支架成型。仰拱混凝土应分段全幅浇筑，一次成型，不留纵向施工缝，仰拱施工缝和变形缝应设置止水带。仰拱表面应平顺，不积水。
2）墙部单元安装工序：墙脚部位铺设槽钢垫板→施作定位锚杆→对应拱部单元架设墙部钢架单元→布设纵向连接筋。拱、墙部钢架单元宜采用栓接的方式连接。
3）加强钢架拱（墙）脚锁脚锚管施工，各台阶每单元钢架拱（墙）脚以上30cm高度处，紧贴钢架两侧边沿按下倾角20°打设2根锁脚锚管，锁脚锚管与钢架牢固焊接，锁脚锚管直径为42mm，长度4.5m，以控制基脚变形。
12应完善洞内临时防排水系统，严禁积水浸泡拱（墙）脚及在施工现场漫流，防止基底承载力降低。当地层含水量大时，上台阶开挖工作面附近宜开挖横向水沟，将水引至隧道中部或两侧排水沟排出洞外。必要时应配合井点降水等措施，降低地下水位至隧道仰拱以下，确保施工顺利进行。反坡施工时，应设置集水坑将水集中抽排。
V级围岩开挖技术交底
技术交底书ZT1502CX15-单位：单位：中铁十五局集团沪昆客专江西HKJX-1标段项目部二分部编号：HKJX-1-2- 工程名称编制交底项目V级围岩开挖复核一、适用范围隧道V级围岩开挖（弧形导坑预留核心土法）二、作业内容隧道V级围岩支护，开挖，仰拱及填充施工等三、作业顺序超前地质预报→测量放线→拱部超前支护→上部环行开挖、出渣→上部初期支护→核心土及中部开挖、出渣→中部初期支护→下部开挖、出渣→下部初期支护→底部开挖→底部初期支护→仰拱→仰拱填充施工→下一工序测量放线 拱部超前支护 上部环行开挖、出碴核心土及中部开挖、出碴中部初期支护 下部开挖、出碴 下部初期支护 底部开挖超前地质预报仰拱填充施工下一工序 上部初期支护 底部初期支护仰拱 围岩监控量测围岩监控量测围岩监控量测 围岩监控量测 上中下部进行四个循环围岩稳定性评判、 修正施工方案，确定二次衬砌施作四、施工方法1.弧形导坑预留核心土法，将开挖断面分为上、中、下及底部四个部分逐级掘进施工。
上部宜超前中部3～5m，中部超前下部3～5m，下部超前底部10m左右。
为方便机械作业，上部开挖高度控制在4.5m左右，中部台阶高度也控制在4.5m左右，下部台阶控制在3.5m左右。
2.开挖前拱部施作φ42或φ50超前小导管对拟开挖岩体进行注浆预加固，待浆液达到一定强度后，采用小型挖掘机开挖，预留一定厚度由人工持风镐修边到位。
3.每一台阶开挖完成后，及时喷射4cm厚微纤维混凝土对围岩进行封闭，设立型钢钢架及锁脚锚杆，施作系统锚杆，最后铺设钢筋网，分层复喷微纤维混凝土到设计厚度，必要时各台阶设临时仰拱加强支护，完成一个开挖循环。
五、安全、质量控制措施⑴加强对技术及施工人员的培训，提高全体参建人员的安全、质量意识。
⑵岩石隧道坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的原则，黄土隧道施工严格按照“先探测、管超前、非爆破、严控水、短进尺、强支护、勤量测、早衬砌”的原则组织施工。
Ⅴ级围岩整体式衬砌开挖及初期支护
项目名称 中铁上海工程局蒙华铁路MHTJ-16标段二工区第1页 共10页交底编号： MHTJ-16-DZSSDX2-001工程名称 大中山隧道设计文件图号 大中山隧道结构设计图（蒙华施隧34-1）；辅助坑道设计图隧参Ⅲ02变施工部位 瓦窑沟斜井Ⅴ型整体围岩开挖及初期支护交底交底日期2015.9.18交底人： 复核人： 接收人：日 期： 日 期： 日 期： 技术交底内容： 1、 技术交底范围：本交底为蒙华铁路MHTJ-16标段二工区大中山隧道斜井Ⅴ级围岩整体式开挖及初期支护施工。
2、 设计情况：根据蒙华铁路大中山隧道设计图，辅助坑道设计图及施工工法图,斜井开挖采用台阶法开挖，上台阶每循环开挖1.0m ，高4.2m ，宽8.6m ；下台阶每循环开挖2.0m ，高4.5m ，宽9.4m ；仰拱开挖紧跟下台阶。
初期支护架立H180格栅钢架，纵向间距1.0m 。
HRB400Φ22纵向连接筋，每根长1.46m ，环向间距1.5m 。
Φ22药包锚杆，L=3m ，间距1.5*1.5（环*纵）梅花型布置，孔内注M30水泥砂浆。
定位系筋规格φ16，每根长1m ，沿环向左右侧间距1m 布置一根，并与钢架焊接。
φ8钢筋网片，间距20cm*20cm ，搭接1～2个网格，φ42锁脚锚管壁厚3.5mm ，长4m 。
拱墙喷射混凝土采用C25混凝土，厚度为25cm 。
3、 开始施工的条件及施工准备工作：3.1按照设计要求做好现场劳动力组织，各种施工机械满足施工要求，施工所需各项材料进场，满足施工要求。
3.2施工前对原材料进行取样试验，合格后方可使用，同时通过监理工程师的确认后才可以使用，定期对使用的原材料进行抽检。
4、施工工艺：4.1.测量放线每循环由测量人员放样出开挖轮廓线及掌子面中心线。
项目名称 中铁上海工程局蒙华铁路MHTJ-16标段二工区第2页 共10页交底编号： MHTJ-16-DZSSDX2-001工程名称 大中山隧道设计文件图号 大中山隧道结构设计图（蒙华施隧34-1）；辅助坑道设计图隧参Ⅲ02变施工部位 瓦窑沟斜井Ⅴ型整体围岩开挖及初期支护交底交底日期2015.9.18交底人： 复核人： 接收人：日 期： 日 期： 日 期： 4.2.开挖4.2.1测量放样开挖断面轮廓线，根据技术交底在掌子面上标出炮眼位置。
技术交底单V级围岩

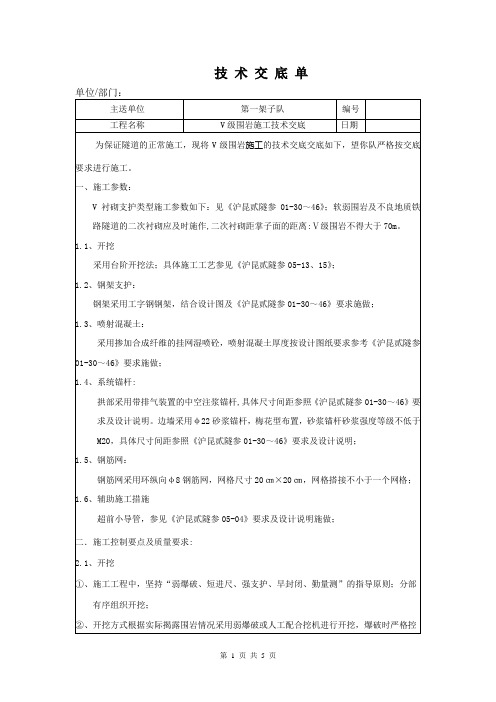

技术交底单单位/部门：主送单位第一架子队编号工程名称V级围岩施工技术交底日期为保证隧道的正常施工，现将V级围岩施工的技术交底交底如下，望你队严格按交底要求进行施工。
一、施工参数：V衬砌支护类型施工参数如下：见《沪昆贰隧参01-30～46》；软弱围岩及不良地质铁路隧道的二次衬砌应及时施作,二次衬砌距掌子面的距离:Ⅴ级围岩不得大于70m。
1.1、开挖采用台阶开挖法；具体施工工艺参见《沪昆贰隧参05-13、15》；1.2、钢架支护：钢架采用工字钢钢架，结合设计图及《沪昆贰隧参01-30～46》要求施做；1.3、喷射混凝土：采用掺加合成纤维的挂网湿喷砼，喷射混凝土厚度按设计图纸要求参考《沪昆贰隧参01-30～46》要求施做；1.4、系统锚杆:拱部采用带排气装置的中空注浆锚杆,具体尺寸间距参照《沪昆贰隧参01-30～46》要求及设计说明。
边墙采用φ22砂浆锚杆，梅花型布置，砂浆锚杆砂浆强度等级不低于M20，具体尺寸间距参照《沪昆贰隧参01-30～46》要求及设计说明；1.5、钢筋网：钢筋网采用环纵向φ8钢筋网，网格尺寸20㎝×20㎝，网格搭接不小于一个网格；1.6、辅助施工措施超前小导管，参见《沪昆贰隧参05-04》要求及设计说明施做；二．施工控制要点及质量要求:2.1、开挖①、施工工程中，坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的指导原则；分部有序组织开挖；②、开挖方式根据实际揭露围岩情况采用弱爆破或人工配合挖机进行开挖，爆破时严格控制炮眼深度以及装药量，采用多打眼、少装药的方式进行爆破作业；③、预留核心土的长度为3～5m为宜；④、根据地质预报调整开挖进尺和开挖方式；⑤、开挖断面围岩预留变形量8～10㎝；⑥、隧道开挖要小于小导管的注浆长度，预留部分作为下一循环的止浆墙；⑦、上台阶每循环开挖支护进尺Ⅴ级围岩不应大于1榀钢架间距；⑧、边墙每循环开挖支护进尺不得大于2榀；⑨、仰拱开挖前必须完成钢架锁脚锚杆,每循坏开挖进尺不得大于3m；⑩、隧道开挖后初期支护应及时施作并封闭成环,Ⅴ级围岩封闭位置距离掌子面不得大于35m；2.2、钢架、钢筋网支护①、钢架加工根据钢架加工尺寸图加工，保证钢架尺寸符合设计要求；②、钢架架立之前必须进行测量，保证无欠挖，对于存在欠挖的部位必须进行补炮处理；③、钢架架立工程中保证拱架间距和垂直度，钢架间距误差±10㎝,横向偏差±5㎝，垂直度偏差±2º，高程偏差±5㎝；④、钢架连接板连接过程中，保证连接板密室，无企口，螺栓旋紧无松动，⑤、钢架在初喷4 ㎝混凝土后架设，相邻钢架间采用φ22钢筋相连，间距1.0m，平行内侧布置，并焊于钢架内翼缘处；⑥、钢架在工序变化处设置L=4.5m的φ42锁脚锚管定位，每处4根；保证钢架基础稳定；⑦、钢筋网与钢架和锚杆焊接牢固，保证喷射混凝土过程中无晃动，钢筋网设置于拱架内侧，纵环向设置，网片搭接不小于一个网格尺寸；⑧、钢架拱架处垫钢板必须设置于基岩上，不能设置于虚渣或者悬空，防止受力拱架变形；⑨、双线Ⅴ级围岩隧道采用台阶法施工时,必须设置锁脚锚杆(管)等控制拱(墙)脚位移的措施。
隧道V级围岩开挖技术交底书
技术交底书
单位：中交路桥建设有限公司 雅康高速公路 C3 合同段 编号：
005
交
V 级围岩洞身开挖施工技术交底
底内容
明确 V 级围岩开挖作业的工艺流程、操作要点和相应的工艺标
准，指导、规范斜井开挖施工，尽可能地减少超挖，保证斜井的开挖
作业安全、保证开挖质量。
一、设计要求
采用上下断面预留核心土开挖，设计开挖断面尺寸，宽：1025
（7）、施工中应加强通风，保持洞内空气质量。便道及施工现 场要注意撒水防尘，减少对周围环境的破坏。
（8）、此交底中遗漏未交到的事宜，按有关工程质量验收标ห้องสมุดไป่ตู้ 执行，并及时汇报总工程师或工程科。
交底提出的问题及解决 交底人
接底人
作业人员签字
超前地质预报
测量放线 拱部超前支护
上部环形开挖、出碴 上部初期支护
下部开挖、出碴 下部初期支护
仰拱
仰拱填充施工 下一工序
围岩监控量测
围岩 稳定 性评 判、 修正 施工
方 案， 确定 二次 衬砌 施作 时间
围岩监控量测
开挖采用 1 台 PC-200 型挖掘机开挖时在开挖轮廓线以内要预 留 20-30cm 采用人工持风镐进行开挖修边，可最大限度的控制超欠 挖，隧道出碴利用自卸汽车并配 1 台 zlc50c 装载机。
2、洞身开挖要及时核对边墙基础及隧底的地质，基底内无积水
和浮渣，若隧道底需要加固处理时应符合设计要求；
3、洞身开挖断面的中线、高程必须符合设计要求。
4、水沟应仰拱基础同时开挖，且一次成型，边墙基础高程应符
合设计要求。
三、工艺措施及工艺方法 1、施工工艺流程见流程图 2、施工测量：开挖前必须经过作业队测量人员对掌子面进行测 量放样，放样出开挖轮廓线，项目部测量人员对隧道开挖轮廓的中线、 高程及平面位置进行复核，确保开挖符合设计及验标要求，预留沉降 量 8cm，确保隧道二次衬砌厚度，测量放样详见《测量放样技术交 底》。 3、洞身开挖： Z5j,Z5 上台阶高度控制在 5.0m 以内， 开挖前拱部环向以 30cm 间距采用 L=4.5m 长的Φ42 超前小导 管进行注浆预加固，待浆液达到一定强度后，采用小型挖掘机开挖， 并预留一定厚度 30cm 由人工持风镐修边到位，保证轮廓的圆顺和平 整。 每一台阶开挖完成后，及时喷射 3cm 混凝土对围岩进行封闭， 施作系统锚杆 Z5j 并施作 1 榀/0.6m 间距架立 I20a 钢拱架，Z5 并施 作 1 榀/0.8m 间距架立 I18 钢拱架，开挖隧道两侧拱架分节处各设置 2 根Φ42 锁脚锚管，L=3.0m。最后铺设钢筋网，分层复喷混凝土到 设计厚度 20cm。
单位：中交路桥建设有限公司 雅康高速公路 C3 合同段 编号：
005
交
V 级围岩洞身开挖施工技术交底
底内容
明确 V 级围岩开挖作业的工艺流程、操作要点和相应的工艺标
准，指导、规范斜井开挖施工，尽可能地减少超挖，保证斜井的开挖
作业安全、保证开挖质量。
一、设计要求
采用上下断面预留核心土开挖，设计开挖断面尺寸，宽：1025
（7）、施工中应加强通风，保持洞内空气质量。便道及施工现 场要注意撒水防尘，减少对周围环境的破坏。
（8）、此交底中遗漏未交到的事宜，按有关工程质量验收标ห้องสมุดไป่ตู้ 执行，并及时汇报总工程师或工程科。
交底提出的问题及解决 交底人
接底人
作业人员签字
超前地质预报
测量放线 拱部超前支护
上部环形开挖、出碴 上部初期支护
下部开挖、出碴 下部初期支护
仰拱
仰拱填充施工 下一工序
围岩监控量测
围岩 稳定 性评 判、 修正 施工
方 案， 确定 二次 衬砌 施作 时间
围岩监控量测
开挖采用 1 台 PC-200 型挖掘机开挖时在开挖轮廓线以内要预 留 20-30cm 采用人工持风镐进行开挖修边，可最大限度的控制超欠 挖，隧道出碴利用自卸汽车并配 1 台 zlc50c 装载机。
2、洞身开挖要及时核对边墙基础及隧底的地质，基底内无积水
和浮渣，若隧道底需要加固处理时应符合设计要求；
3、洞身开挖断面的中线、高程必须符合设计要求。
4、水沟应仰拱基础同时开挖，且一次成型，边墙基础高程应符
合设计要求。
三、工艺措施及工艺方法 1、施工工艺流程见流程图 2、施工测量：开挖前必须经过作业队测量人员对掌子面进行测 量放样，放样出开挖轮廓线，项目部测量人员对隧道开挖轮廓的中线、 高程及平面位置进行复核，确保开挖符合设计及验标要求，预留沉降 量 8cm，确保隧道二次衬砌厚度，测量放样详见《测量放样技术交 底》。 3、洞身开挖： Z5j,Z5 上台阶高度控制在 5.0m 以内， 开挖前拱部环向以 30cm 间距采用 L=4.5m 长的Φ42 超前小导 管进行注浆预加固，待浆液达到一定强度后，采用小型挖掘机开挖， 并预留一定厚度 30cm 由人工持风镐修边到位，保证轮廓的圆顺和平 整。 每一台阶开挖完成后，及时喷射 3cm 混凝土对围岩进行封闭， 施作系统锚杆 Z5j 并施作 1 榀/0.6m 间距架立 I20a 钢拱架，Z5 并施 作 1 榀/0.8m 间距架立 I18 钢拱架，开挖隧道两侧拱架分节处各设置 2 根Φ42 锁脚锚管，L=3.0m。最后铺设钢筋网，分层复喷混凝土到 设计厚度 20cm。
Ⅴ级围岩开挖初支施工技术交底
Ⅴ级围岩开挖初支施工技术交底一：隧道开挖洞口段Ⅴ级围岩是整个施工的重点，根据以往类似隧道施工经验，保证安全拱，封闭成环施工顺序：超前小导管（洞口段为超前管棚）→注浆→测量→上、下部打眼→装药→上、下部分段爆破→通风、找顶→初喷砼封闭岩面→出渣→施作径向砂浆锚杆→上、下部立拱架、挂钢筋网→复喷至设计厚度→下一循环。
施工方法：Ⅴ级围岩段施工采用短台阶法施工,上台阶预留核心土，上台阶采用人工手持风钻钻孔，下台阶采用多功能作业台架配合人工钻孔，核心土长度3~5米，上下台阶长度错开10-15米，光面爆破开挖，上台阶采用ZLC-50C侧卸式装载机装渣，翻入下台阶。
由下台阶18t自卸汽车出渣。
循环进尺控制在1m。
施工中严格坚持“管超前、严注浆、短进尺、强支护、紧封闭、勤量测”的施工方针。
根据监控量测结果及时调整台阶长度。
初期支护紧跟开挖工作面。
为了避免初期支护钢架拱脚下沉，应增加锁脚锚杆。
加强围岩监控量测以观察拱顶下沉和拱脚收敛情况，下部采用跳槽马口开挖，初期钢拱架、锚喷支护紧跟开挖面。
循环进尺控制在1m以内。
二、隧道施工支护及辅助施工措施初期支护施工工艺见《隧道喷、锚、网、喷支护施工工艺框图》。
1：初期支护A 喷射砼施工施工工序：清理岩面→初喷砼→系统锚杆→挂钢筋网→复喷至设计厚度。
施工方法：采用湿喷机作业，砼由洞外拌合站集中拌料，砼运输车运到工作面。
喷射砼前，先用水、高压风对岩面粉尘、松动岩石和杂物进行清理，并使岩面保持一定的湿度。
喷射作业分段、分片、由下而上顺序进行。
①喷射砼采用6m3/h湿喷机，湿喷料由洞外拌和楼集中拌料，运料车运到工作面。
②喷砼：喷射砼前，用高压风Ⅴ类围岩段可用高压风、水将岩面粉尘和杂物进行清理，喷射作业应分段、分片、由下而上顺序进行。
初喷砼厚度不小于2～4cm。
格栅拱架等安装完后进行复喷砼作业，喷至设计厚度。
B锚杆施工马尾寨隧道Ⅴ级围岩段系统锚杆设计为中空注浆锚杆（Ф25，L=3m，，纵环间距50×100 cm）按梅花形布置。
正洞V级围岩开挖技术交底
甲画晋彝改建铁路广通至大理线扩能改造工程广通4号隧道斜井工区正洞Vc级围岩开挖技术交底(D4K7+955~D4K7+905)编制： ______________________复核： ______________________审核： ______________________日期： ______________________甲固帘琳广通4号隧道正洞开挖技术交底（D4K7+955〜D4K7+905段）一、工程概况广通4号隧道位于广通北〜普棚区间，双线隧道，设计为4 %。
和9.4 %。
的单面下坡，隧道进口里程D4K6+115出口里程D4K11+805全长5690 米，最大埋深约250米，为本标段最长隧道，为H级风险隧道。
正洞小里程方向D4K7+955〜D4K7+90段设计为Vc级围岩属于回蹬关正断层。
碎带宽2〜20m断层响应带宽度较大，受其影响，断层附近岩体破碎，风化强烈，弱风化带（W2断层NE盘为下统普昌河组（K1P泥岩夹砂岩，泥灰岩局部含有石膏透镜体，对隧道工程影响较大，施工方法为三台阶法临时仰拱法。
二、施工方案1. 本隧道V级围岩本着“短进尺、弱爆破、强支护、勤量测、早衬砌” 的原则进行组织施工。
正洞D4K7+955〜D4K7+90段开挖采用三台阶临时仰拱法，超前小导管辅助施工，采用分部弱爆破开挖，挖掘机扒碴，装载机装碴，自卸汽车运输出碴。
此段围岩进尺为0.6m/榀。
2. 隧道通风采用压入式通风，110KW轴流式SDDY-100C型通风机。
3. 洞内排水：由于隧道为下坡施工，在线路两侧设置临时水沟，水沟宽30cm,深40cm。
三、施工方法甲国甲联1洞身开挖施工隧道V级围岩地段采用超前预支护下采用预留核心土三台阶临时仰拱法开挖施工，采用分部弱爆破开挖，每循环开挖进尺为0.6m，台阶长度控制在3〜5m隧道钻眼采用12〜16台丫T-28支腿式风钻，二号岩石硝胺炸药、非电毫秒雷管爆破，开挖前拱部采取超前小导管预支护，隧道开挖后立即架设钢支撑，并与系统组合锚杆焊接，及时实施喷、网、锚、钢架等联合支护，并尽早施做仰拱、二次衬砌。
v级围岩开挖支护技术交底
技术交底书编号：PY-A6-3 –BGL-工程名称：xxx隧道右线工程项目：V级围岩开挖及支护里程：YK89+715～YK89+751日期：20XX年8月23日一、施工工序超前支护——开挖左侧导坑上台阶——左侧导坑上台阶初期支护（包括侧壁临时支护、拱墙初期支护及临时仰拱），施作上台阶锁脚锚杆——开挖左侧导坑下台阶（包括临时仰拱）——左侧导坑下台阶初期支护（包括侧壁临时支护、拱墙初期支护及仰拱初期支护）,必要时边墙脚设置锁脚锚杆——开挖右侧导坑上台阶——右侧导坑上台阶初期支护(包括拱墙初期支护及临时仰拱)，施作上台阶锁脚锚杆——开挖右侧导坑下台阶（包括临时仰拱）——施作下台阶初期支护（包括拱墙初期支护及仰拱初期支护），必要时边墙脚设置锁脚锚杆二、施工方法1、辅助施工措施：正洞开挖前应先按照图纸做好辅助施工措施：YK89+713～YK89+740为F1（c）型超前大管棚，大管棚施工技术详见《xxx隧道右线进口大管棚施工技术交底》,YK89+740～+YK89+751采用F2-1型超前小导管注浆支护，注浆小导管选用φ50mm热轧无缝钢管加工，壁厚5mm，外插角15°，单根长度5m，环向间距50cm，相邻两环之间的搭接长度为1.83m，小导管头部做成10cm长锥形，管身每隔15cm 钻设Φ8注浆孔，管尾1米长不钻孔作为预留止浆段（见附图1 《xxx隧道F2-1型小导管注浆设计图》）。
施工要点：1）小导管从钢架腹部空过，尾部与钢架焊接牢固以增加整体刚度及受力性能，小导管外插角为15°。
2）在钻孔、清孔完毕后将小导管顶入地层，管口用麻丝和锚固剂封堵钢管与孔壁间的间隙，管口安装封头和孔口阀，并能承受规定的最大注浆压力和水压。
3）注浆前，应对开挖面喷射厚为5cm混凝土或模注混凝土封闭，以防止注浆作业时孔口跑浆现象。
4）待封闭砼及锚固剂达到强度后方可进行注浆作业。
注浆按由下至上的顺序施工，浆液先稀后浓，注浆量先大后小，注浆采用水泥净浆，水灰比W：C=0.5：1，注浆压力0.5～1.0MPa。
