matlabfir滤波器设计MATLAB是一个高级编程语言和交互式环境，被广泛应用于各种科学和工程问题的数值分析、数据可视化和编程开发等领域。
FIR滤波器是数字信号处理中经常使用的一种滤波器，它是基于有限长冲激响应的滤波器。
在MATLAB平台上，我们可以使用fir1函数来设计FIR滤波器。
一、FIR滤波器设计基础1.1 什么是FIR滤波器FIR滤波器是有限长冲激响应滤波器，由于其具有线性相位特性和可控阶数等优点，在数字信号处理中得到了广泛的应用。
一般来说，FIR滤波器的频率响应特性由滤波器的系数函数确定。
FIR滤波器的设计一般采用窗函数法、最小二乘法、频率抽取法等方法。
窗函数法是最常见的一种方法，大部分情况下选择的是矩形窗、汉宁窗、布莱克曼窗等。
1.3 fir1函数介绍fir1函数是MATLAB中用于FIR滤波器设计的函数，用法为：h = fir1(N, Wn, type)N为滤波器的阶数，Wn是用于指定滤波器截止频率的参数，type指定滤波器类型，可以是低通、高通、带通、带阻等。
二、使用fir1函数设计FIR滤波器2.1 设计要求采样率为300Hz；滤波器阶数为50；截止频率为50Hz。
2.2 实现步骤（1）计算规范化截止频率规范化截止频率是指在数字滤波器设计中使用的无单位量，通常范围为0到1。
在本例中，我们需要将50Hz的截止频率转化为规范化截止频率。
Wn = 2*50/300 = 1/3根据计算出的规范化截止频率和滤波器阶数，我们可以使用fir1函数来进行滤波器设计。
此处滤波器的阶数为50，规范化截止频率为1/3，类型为低通。
（3）绘制滤波器的幅频响应图为了验证设计的低通FIR滤波器是否符合要求，我们需要绘制其幅频响应图。
freqz(h,1,1024,300)经过上述步骤后，我们就得到了一张低通FIR滤波器的幅频响应图，如下图所示：图1.低通FIR滤波器的幅频响应图三、总结通过上述例子，我们可以看出在MATLAB中与fir1函数可以非常方便的进行FIR滤波器的设计。
fir 有限冲激响应有限冲激响应（Finite Impulse Response，FIR）是一种常见的数字滤波器结构。
在数字信号处理领域，滤波器用于对信号进行处理，提取感兴趣的频率成分或去除不需要的频率成分。
而FIR滤波器是一种线性相位滤波器，其特点是具有有限长度的冲激响应。
FIR滤波器的核心思想是通过一系列的加权和延时操作对输入信号进行处理。
这些加权系数决定了滤波器的频率响应特性。
而冲激响应则是指当输入信号为一个单位冲激函数时，滤波器的输出响应。
FIR滤波器的冲激响应可以通过离散时间线性系统的卷积运算得到。
假设FIR滤波器的长度为N，那么其冲激响应可以表示为一个长度为N的序列。
具体计算方法是将单位冲激函数输入到FIR滤波器中，得到的输出序列就是滤波器的冲激响应。

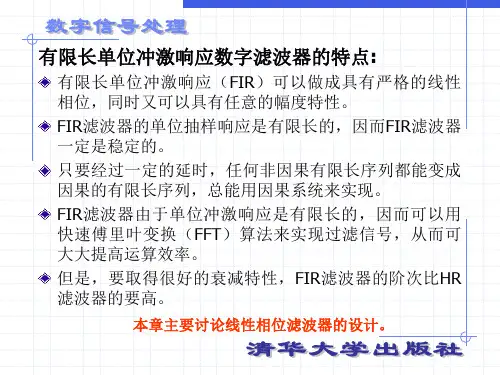

由于FIR滤波器的冲激响应是有限长度的，因此其具有一些优点。
首先，由于冲激响应是有限的，滤波器的输出只与有限个过去的输入有关，使得FIR滤波器的实现相对简单。
其次，有限冲激响应意味着滤波器的频率响应具有线性相位特性，不会引入信号的相位失真。
FIR滤波器的性能主要由其冲激响应的系数决定。
通常情况下，设计一个满足特定要求的FIR滤波器需要确定其冲激响应的系数。
常见的设计方法有窗函数法、频率采样法和最小均方误差法等。
窗函数法是一种简单直观的设计方法，通过选择合适的窗函数来确定滤波器的冲激响应。
常用的窗函数有矩形窗、汉宁窗和哈密顿窗等。
频率采样法则是通过在频域上对滤波器的频率响应进行采样，然后通过反傅里叶变换得到滤波器的冲激响应。
最小均方误差法则是通过最小化滤波器的输出与期望输出之间的均方误差来确定滤波器的冲激响应。
FIR滤波器在实际应用中有着广泛的应用。
例如，在音频处理中，FIR滤波器常用于音频均衡器、陷波器和低通滤波器等；在图像处理中，FIR滤波器可用于图像增强、边缘检测和图像去噪等。
FIR有限冲激响应是一种常见的数字滤波器结构，具有有限长度的冲激响应。
FIR滤波原理及verilog设计FIR滤波器是一种基于有限长冲激响应（Finite Impulse Response）的数字滤波器，它主要用于对数字信号进行滤波处理，例如降噪、去除杂音和频带限制等。
本文将介绍FIR滤波的原理，并给出一个基于Verilog的FIR滤波器设计。
一、FIR滤波原理：FIR滤波器是一种非递归滤波器，其输出是输入信号的线性组合。
它通过计算输入信号与一组滤波系数之间的加权和来实现滤波。
每一个滤波系数决定了输入信号在输出中所占的权重，当输入信号通过滤波器时，每一个采样点都与滤波系数进行乘法运算，并将结果相加得到输出。
Y(n)=h(0)*X(n)+h(1)*X(n-1)+h(2)*X(n-2)+…+h(N-1)*X(n-N+1)其中，Y(n)为输出信号的当前采样值，X(n)为输入信号的当前采样值，h(i)为滤波器的滤波系数，N为滤波器的阶数。
二、FIR滤波器的设计：1.滤波器的阶数N的选择：2.滤波系数h(i)的计算：滤波系数的计算是根据所需滤波器的频率响应来确定的。
常见的计算方法有窗函数法、频率采样法和最佳化法等。
具体的计算方法可以根据不同的需求进行选择。
三、基于Verilog的FIR滤波器设计：以下是一个基于Verilog的FIR滤波器设计示例，该设计以32阶FIR滤波器为例。
```verilogmodule FIR_filterinput wire clk,input wire reset,input wire signed [15:0] X,output reg signed [15:0] Yparameter N = 32;reg signed [15:0] delay_line [N-1:0];parameter signed [15:0] h [N-1:0] = {32'b0000_0000_0000_0000, /* 系数h0 */32'b0000_0000_0000_0000,/*系数h1*/...32'b0000_0000_0000_0000};/*系数h31*/if(reset) beginY<=0;for(int i=0; i<N; i=i+1) begindelay_line[i] <= 0;endendelse beginY <= (h[0] * X) + (h[1] * delay_line[0]) + ... + (h[N-1] * delay_line[N-2]);for(int i=N-1; i>0; i=i-1) begindelay_line[i] <= delay_line[i-1];enddelay_line[0] <= X;endendendmodule```在上面的Verilog代码中，FIR_filter模块包含了一个clk时钟信号、一个reset复位信号，以及输入信号X和输出信号Y。
