热裂纹防止措施

一、防止温度裂缝可采取以下措施：
1、良好的屋面保温层。

2、采用柔性车顶系统，降低车顶的整体刚度，从而减少面对墙体的客舱约束。

檩条瓦屋面系统是农村地区广泛采用的柔性屋面系统。

3、严格控制建筑长度。

当建筑物过长时，应设置温度膨胀缝。

二、防止不均匀沉降裂缝的措施：
1、避免建筑物位于软、硬两种地基土，不能避免的，应选择合理、可靠的处理措施对地基进行处理;基础顶部钢筋混凝土环梁和核心梁也可以减少基础不均匀沉降引起的裂缝。

2、设置沉降缝，建筑从地基到屋顶全部断开，将建筑划分为几个独立单元。

沉降缝一般位于以下部分：地基土具有明显的软、硬差异;建筑高度、楼层数、荷载存在较大差异。

3、防止干缩裂缝的措施:砌体的干缩大部分在施工过程中完成，且在施工完成后很短的时间内完成。

因此，在施工过程中加强质量控制，保证砂浆的饱和，可以避免干缩裂缝。

混凝土受热裂缝原理及预防措施一、前言混凝土作为建筑材料，其强度、耐久性、防火性能等方面都具有很好的性能。

但是在受到高温作用时，混凝土往往会出现开裂现象，这会严重影响其使用寿命和安全性能。

因此，混凝土受热裂缝的原理及预防措施是建筑工程中一个重要的研究内容。

二、混凝土受热裂缝原理1.高温引起混凝土开裂混凝土受热裂缝的形成是由于混凝土内部温度升高，导致混凝土产生热胀冷缩，从而产生应力。

当混凝土内部的应力达到一定程度时，就会引起混凝土开裂。

这是混凝土受热裂缝的主要原因。

2.混凝土内部结构变化导致开裂混凝土受热裂缝的形成还与混凝土内部结构的变化有关。

当混凝土受到高温影响时，其内部水分会蒸发，混凝土中的孔隙率会增大，从而导致混凝土内部结构的变化。

这种结构变化会导致混凝土内部应力的集中，从而引起混凝土开裂。

3.混凝土材料本身性质引起开裂混凝土材料本身的性质也会影响混凝土受热裂缝的形成。

例如，当混凝土材料中的骨料含有大量脆性成分时，混凝土在受到高温作用时容易开裂。

此外，混凝土中的冷却剂、膨胀剂等添加剂也会对混凝土的开裂性能产生影响。

三、混凝土受热裂缝预防措施1.控制混凝土内部温度升高为了避免混凝土受热裂缝的形成，可以采取控制混凝土内部温度升高的措施。

例如，在混凝土施工过程中，可以采用降温剂、遮阳网等降低混凝土表面温度的方法。

此外，在混凝土受到高温影响时，可以采用喷水、覆盖湿毛毯等措施降低混凝土内部温度。

2.改善混凝土内部结构为了避免混凝土受热裂缝的形成，还可以采用改善混凝土内部结构的措施。

例如，在混凝土施工过程中，可以加入适量的粉煤灰、硅粉等细微材料，从而减小混凝土中的孔隙率。

此外，可以采用添加剂、增加钢筋等措施改善混凝土的性能。

3.选用合适的混凝土材料为了避免混凝土受热裂缝的形成，还可以选用合适的混凝土材料。

例如，在混凝土施工过程中，可以选用高温强度较高的混凝土材料，从而提高混凝土的抗裂性能。

此外，可以选择骨料含量低、膨胀剂含量低的混凝土材料，从而减小混凝土的开裂倾向。

焊接接头再热裂纹产生原因、措施及方法再热裂纹的形成主要是由于焊接接头中的低合金高强钢材料中含有较多碳化物形成元素（如Cr、Mo、V），并且这些元素能够产生沉淀碳化物，从而导致焊后消除应力热处理过程中产生再热裂纹。

这种裂纹的形成机理在于晶内强度很大而晶界强度较弱，在应力松弛时的形变集中加在了晶界上，一旦晶界应变超出了晶界的强度极限，就会导致沿晶界开裂产生裂纹。

再热裂纹的预防措施为了预防再热裂纹的产生，需要采取以下措施：1.选择合适的焊接工艺和焊接材料，以减少裂纹的产生。

2.控制焊接接头的热输入和焊接过程中的温度，以减少应力的产生。

3.进行适当的后热处理，以减少残余应力和提高焊接接头的强度。

4.在焊接前进行材料的预热，以减少焊接接头中的应力和裂纹的产生。

再热裂纹的检验方法为了检验焊接接头中是否存在再热裂纹，可以采用以下方法：1.利用显微镜观察焊接接头的金相组织和裂纹情况。

2.采用磁粉探伤或超声波检测等无损检测方法，以检测焊接接头中是否存在裂纹。

3.进行拉伸试验和冲击试验，以检验焊接接头的强度和韧性是否符合要求。

总之，再热裂纹的产生是低合金高强钢焊接性要解决的主要问题之一，为了预防和检验再热裂纹的产生，需要采取相应的措施和方法。

微观检验是管道和部件质量检验的重要环节，包括浸蚀前和浸蚀后的检验。

浸前主要检查试样是否存在裂纹、非金属夹杂物和制样过程中的缺陷；浸蚀后主要检验试样的显微组织。

观察时，应先用显微镜的低倍率观察组织全貌，需要观察细微组织时再选用适宜的高倍率。

管道和部件的微观检验主要包括以下几个方面：a、鉴别材料中非金属夹杂物和显微裂纹的类型，观察其形态和分布，测量其数量和大小；b、鉴别被检件显微组织的组成，各种组织的形貌、分布和数量。

对晶粒度、带状组织、非金属夹杂物、XXX组织、球化组织、脱碳层等作出评定；c、鉴别组织特征，判定热处理工艺状态，必要时为重新制定热处理工艺提供依据；d、鉴别以上缺陷与所检裂纹之间的关联。

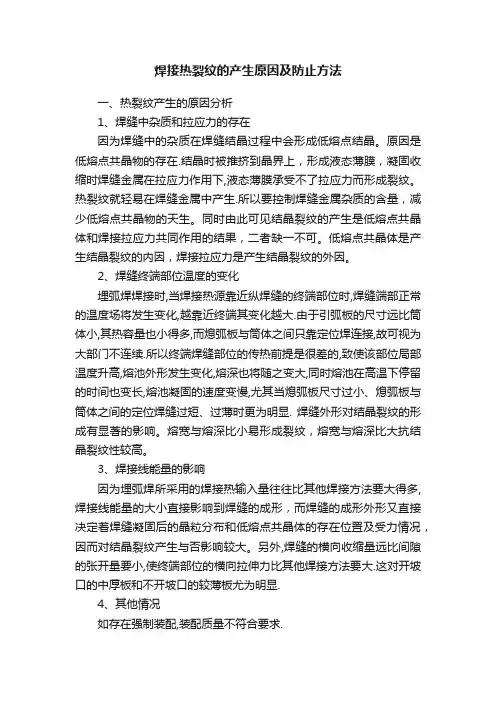

焊接热裂纹的产生原因及防止方法一、热裂纹产生的原因分析1、焊缝中杂质和拉应力的存在因为焊缝中的杂质在焊缝结晶过程中会形成低熔点结晶。

原因是低熔点共晶物的存在.结晶时被推挤到晶界上，形成液态薄膜，凝固收缩时焊缝金属在拉应力作用下,液态薄膜承受不了拉应力而形成裂纹。

热裂纹就轻易在焊缝金属中产生.所以要控制焊缝金属杂质的含量，减少低熔点共晶物的天生。

同时由此可见结晶裂纹的产生是低熔点共晶体和焊接拉应力共同作用的结果，二者缺一不可。

低熔点共晶体是产生结晶裂纹的内因，焊接拉应力是产生结晶裂纹的外因。

2、焊缝终端部位温度的变化埋弧焊焊接时,当焊接热源靠近纵焊缝的终端部位时,焊缝端部正常的温度场将发生变化,越靠近终端其变化越大.由于引弧板的尺寸远比筒体小,其热容量也小得多,而熄弧板与筒体之间只靠定位焊连接,故可视为大部门不连续.所以终端焊缝部位的传热前提是很差的,致使该部位局部温度升高,熔池外形发生变化,熔深也将随之变大,同时熔池在高温下停留的时间也变长,熔池凝固的速度变慢,尤其当熄弧板尺寸过小、熄弧板与筒体之间的定位焊缝过短、过薄时更为明显. 焊缝外形对结晶裂纹的形成有显著的影响。

熔宽与熔深比小易形成裂纹，熔宽与熔深比大抗结晶裂纹性较高。

3、焊接线能量的影响因为埋弧焊所采用的焊接热输入量往往比其他焊接方法要大得多,焊接线能量的大小直接影响到焊缝的成形，而焊缝的成形外形又直接决定着焊缝凝固后的晶粒分布和低熔点共晶体的存在位置及受力情况，因而对结晶裂纹产生与否影响较大。

另外,焊缝的横向收缩量远比间隙的张开量要小,使终端部位的横向拉伸力比其他焊接方法要大.这对开坡口的中厚板和不开坡口的较薄板尤为明显.4、其他情况如存在强制装配,装配质量不符合要求.二、焊缝裂纹的性质及特点终端裂纹形成的部位有时为终端,有时为距终端四周地区150mm 范围内,有时为表面裂纹,有时为内部裂纹,而大多数情况是发生在终端四周的内部裂纹.裂纹与焊缝的波纹线相垂直，露在焊缝表面的有显著的锯齿外形。

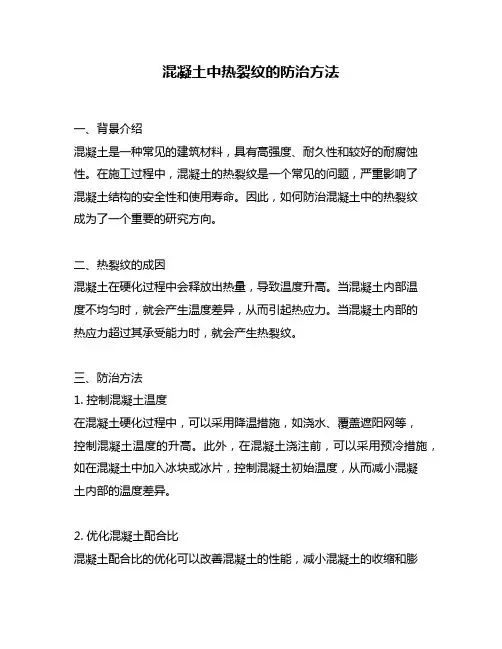

混凝土中热裂纹的防治方法一、背景介绍混凝土是一种常见的建筑材料，具有高强度、耐久性和较好的耐腐蚀性。

在施工过程中，混凝土的热裂纹是一个常见的问题，严重影响了混凝土结构的安全性和使用寿命。

因此，如何防治混凝土中的热裂纹成为了一个重要的研究方向。

二、热裂纹的成因混凝土在硬化过程中会释放出热量，导致温度升高。

当混凝土内部温度不均匀时，就会产生温度差异，从而引起热应力。

当混凝土内部的热应力超过其承受能力时，就会产生热裂纹。

三、防治方法1. 控制混凝土温度在混凝土硬化过程中，可以采用降温措施，如浇水、覆盖遮阳网等，控制混凝土温度的升高。

此外，在混凝土浇注前，可以采用预冷措施，如在混凝土中加入冰块或冰片，控制混凝土初始温度，从而减小混凝土内部的温度差异。

2. 优化混凝土配合比混凝土配合比的优化可以改善混凝土的性能，减小混凝土的收缩和膨胀。

在混凝土中加入适量的细砂、矿渣粉等细颗粒材料，可以填充混凝土中的孔隙，减小混凝土的收缩率。

此外，在混凝土中加入适量的膨胀剂、纤维等材料，可以增加混凝土的延性，减小混凝土的膨胀率。

3. 采用预应力技术预应力技术是一种有效的防治混凝土热裂纹的方法。

在混凝土浇注前，在混凝土中预埋钢筋或钢束，通过预应力作用来控制混凝土内部的应力分布，从而减小热应力的影响。

此外，在混凝土浇注后，还可以采用加固措施，如加固钢筋、加固板等，进一步增强混凝土的强度和耐久性。

4. 加强施工管理在混凝土浇注过程中，需要严格控制混凝土的浇筑速度、浇筑厚度等参数，避免混凝土内部的温度差异过大。

此外，还需要加强混凝土的养护管理，保持混凝土的湿润状态，避免混凝土的干缩和龟裂。

四、结论混凝土中的热裂纹是一个常见的问题，严重影响了混凝土结构的安全性和使用寿命。

为了防治混凝土中的热裂纹，可以采用控制混凝土温度、优化混凝土配合比、采用预应力技术和加强施工管理等方法。

通过合理的防治措施，可以有效地减小混凝土热裂纹的发生，提高混凝土结构的安全性和耐久性。

大体积混凝土温度裂缝防治措施一、背景介绍在混凝土的浇筑过程中，由于温度的变化，往往会出现温度裂缝。

对于大体积混凝土结构来说，这种情况更加常见。

温度裂缝不仅影响美观，还会降低混凝土的强度和耐久性。

因此，在大体积混凝土结构中，必须采取有效的措施来防止温度裂缝的发生。

二、原因分析1. 混凝土浇筑时内部水分蒸发导致收缩；2. 大体积混凝土结构自身重量压力；3. 气温变化引起的热胀冷缩。

三、预防措施1. 控制水分含量：在混凝土浇筑前应进行充分的调配和搅拌，确保混合物均匀。

同时，应控制好水灰比和砂率等参数，以避免过多的水分蒸发导致收缩。

2. 合理设置伸缩缝：在大体积混凝土结构中设置伸缩缝是必要的措施之一。

通过设置伸缩缝，可以使混凝土结构在温度变化时有一定的伸缩空间，从而避免温度裂缝的发生。

3. 控制浇筑温度：在大体积混凝土结构的浇筑过程中，应控制好混凝土的温度。

一般来说，混凝土的浇筑温度应控制在20℃~30℃之间。

如果温度过高，则会导致混凝土内部产生较大的热胀冷缩变形，从而引起温度裂缝。

4. 采用降温剂：在大体积混凝土结构中，可以采用降温剂来控制混凝土的温度。

降温剂可以有效地降低混凝土内部的温度，从而避免因热胀冷缩引起的裂缝。

5. 加强养护：在大体积混凝土结构浇筑完成后，必须进行充分的养护。

养护时间应不少于28天，并且要保持适宜的湿润环境，以确保混凝土内部完全干燥和固化。

四、治理措施1. 填补温度裂缝：如果出现了温度裂缝，必须及时进行治理。

一般来说，可以采用填补的方式来修复温度裂缝。

填补材料应选择与原混凝土相同的材料，并且要充分保证填补材料与原混凝土的粘结性。

2. 加固结构：在大体积混凝土结构中，如果出现了较大的温度裂缝，可能会影响结构的安全性。

这时，可以采用加固措施来增强结构的承载能力。

加固方法可以根据具体情况选择，比如设置加筋板、加固梁柱等。

五、总结针对大体积混凝土结构中出现的温度裂缝问题，必须从预防和治理两个方面来进行措施。

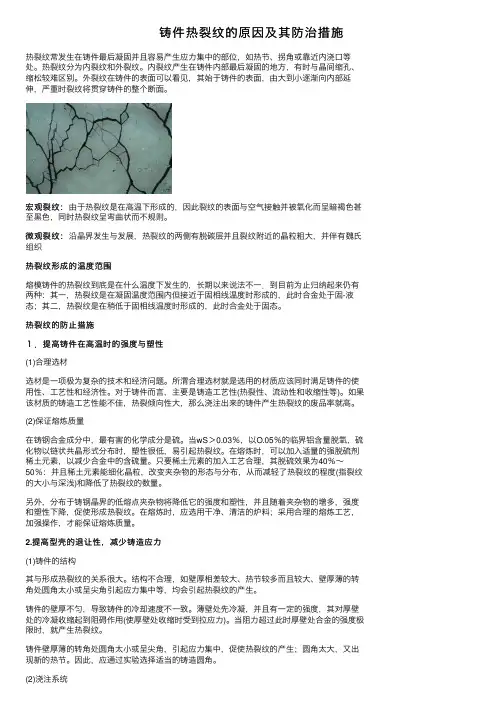

铸件热裂纹的原因及其防治措施热裂纹常发⽣在铸件最后凝固并且容易产⽣应⼒集中的部位，如热节、拐⾓或靠近内浇⼝等处。

热裂纹分为内裂纹和外裂纹。

内裂纹产⽣在铸件内部最后凝固的地⽅，有时与晶间缩孔、缩松较难区别。

外裂纹在铸件的表⾯可以看见，其始于铸件的表⾯，由⼤到⼩逐渐向内部延伸，严重时裂纹将贯穿铸件的整个断⾯。

宏观裂纹：由于热裂纹是在⾼温下形成的，因此裂纹的表⾯与空⽓接触并被氧化⽽呈暗褐⾊甚宏观裂纹：⾄⿊⾊，同时热裂纹呈弯曲状⽽不规则。

微观裂纹：沿晶界发⽣与发展，热裂纹的两侧有脱碳层并且裂纹附近的晶粒粗⼤，并伴有魏⽒微观裂纹：组织热裂纹形成的温度范围熔模铸件的热裂纹到底是在什么温度下发⽣的，长期以来说法不⼀．到⽬前为⽌归纳起来仍有两种：其⼀，热裂纹是在凝固温度范围内但接近于固相线温度时形成的，此时合⾦处于固-液态；其⼆，热裂纹是在稍低于固相线温度时形成的，此时合⾦处于固态。

热裂纹的防⽌措施１．提⾼铸件在⾼温时的强度与塑性(1)合理选材选材是⼀项极为复杂的技术和经济问题。

所渭合理选材就是选⽤的材质应该同时满⾜铸件的使⽤性、⼯艺性和经济性。

对于铸件⽽⾔，主要是铸造⼯艺性(热裂性、流动性和收缩性等)。

如果该材质的铸造⼯艺性能不佳，热裂倾向性⼤，那么浇注出来的铸件产⽣热裂纹的废品率就⾼。

(2)保证熔炼质量在铸钢合⾦成分中，最有害的化学成分是硫。

当wS＞0.03％，以O.05％的临界铝含量脱氧，硫化物以链状共晶形式分布时，塑性很低，易引起热裂纹。

在熔炼时，可以加⼊适量的强脱硫剂稀⼟元素，以减少合⾦中的含硫量。

只要稀⼟元素的加⼊⼯艺合理，其脱硫效果为40％～50％：并且稀⼟元素能细化晶粒，改变夹杂物的形态与分布，从⽽减轻了热裂纹的程度(指裂纹的⼤⼩与深浅)和降低了热裂纹的数量。

另外，分布于铸钢晶界的低熔点夹杂物将降低它的强度和塑性，并且随着夹杂物的增多，强度和塑性下降，促使形成热裂纹。

在熔炼时，应选⽤⼲净、清洁的炉料；采⽤合理的熔炼⼯艺，加强操作，才能保证熔炼质量。

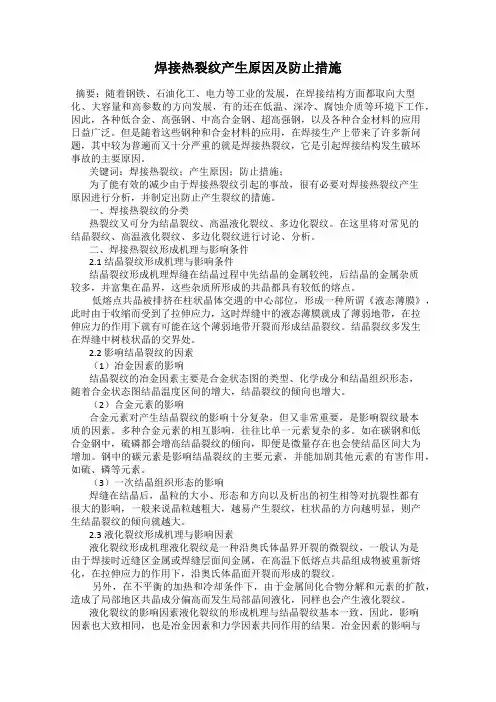

焊接热裂纹产生原因及防止措施摘要：随着钢铁、石油化工、电力等工业的发展，在焊接结构方面都取向大型化、大容量和高参数的方向发展，有的还在低温、深冷、腐蚀介质等环境下工作，因此，各种低合金、高强钢、中高合金钢、超高强钢，以及各种合金材料的应用日益广泛。

但是随着这些钢种和合金材料的应用，在焊接生产上带来了许多新问题，其中较为普遍而又十分严重的就是焊接热裂纹，它是引起焊接结构发生破坏事故的主要原因。

关键词：焊接热裂纹；产生原因；防止措施；为了能有效的减少由于焊接热裂纹引起的事故，很有必要对焊接热裂纹产生原因进行分析，并制定出防止产生裂纹的措施。

一、焊接热裂纹的分类热裂纹又可分为结晶裂纹、高温液化裂纹、多边化裂纹。

在这里将对常见的结晶裂纹、高温液化裂纹、多边化裂纹进行讨论、分析。

二、焊接热裂纹形成机理与影响条件2.1 结晶裂纹形成机理与影响条件结晶裂纹形成机理焊缝在结晶过程中先结晶的金属较纯，后结晶的金属杂质较多，并富集在晶界，这些杂质所形成的共晶都具有较低的熔点。

低熔点共晶被排挤在柱状晶体交遇的中心部位，形成一种所谓《液态薄膜》，此时由于收缩而受到了拉伸应力，这时焊缝中的液态薄膜就成了薄弱地带，在拉伸应力的作用下就有可能在这个薄弱地带开裂而形成结晶裂纹。

结晶裂纹多发生在焊缝中树枝状晶的交界处。

2.2 影响结晶裂纹的因素（1）冶金因素的影响结晶裂纹的冶金因素主要是合金状态图的类型、化学成分和结晶组织形态，随着合金状态图结晶温度区间的增大，结晶裂纹的倾向也增大。

（2）合金元素的影响合金元素对产生结晶裂纹的影响十分复杂，但又非常重要，是影响裂纹最本质的因素。

多种合金元素的相互影响，往往比单一元素复杂的多。

如在碳钢和低合金钢中，硫磷都会增高结晶裂纹的倾向，即便是微量存在也会使结晶区间大为增加。

钢中的碳元素是影响结晶裂纹的主要元素，并能加剧其他元素的有害作用，如硫、磷等元素。

（3）一次结晶组织形态的影响焊缝在结晶后，晶粒的大小、形态和方向以及析出的初生相等对抗裂性都有很大的影响，一般来说晶粒越粗大，越易产生裂纹，柱状晶的方向越明显，则产生结晶裂纹的倾向就越大。

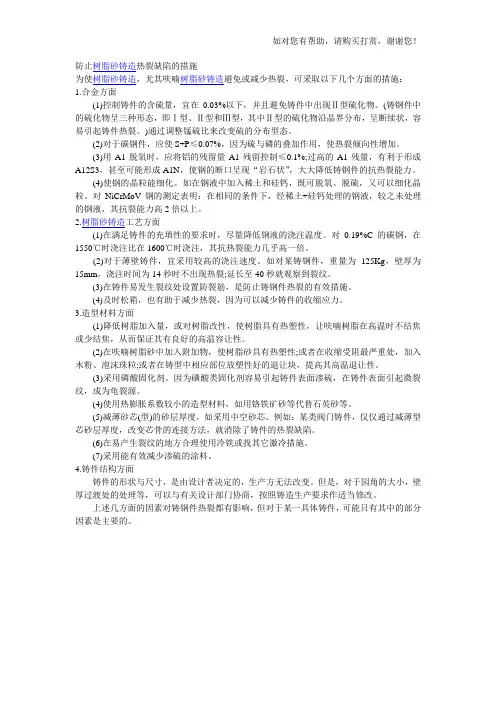

如对您有帮助，请购买打赏，谢谢您！防止树脂砂铸造热裂缺陷的措施为使树脂砂铸造，尤其呋喃树脂砂铸造避免或减少热裂，可采取以下几个方面的措施：1.合金方面(1)控制铸件的含硫量，宜在0.03%以下，并且避免铸件中出现Ⅱ型硫化物。

(铸钢件中的硫化物呈三种形态，即Ⅰ型、Ⅱ型和Ⅲ型，其中Ⅱ型的硫化物沿晶界分布，呈断续状，容易引起铸件热裂。

)通过调整锰硫比来改变硫的分布型态。

(2)对于碳钢件，应使S+P≤0.07%，因为硫与磷的叠加作用，使热裂倾向性增加。

(3)用A1脱氧时，应将铝的残留量A1残留控制≤0.1%;过高的A1残量，有利于形成A12S3，甚至可能形成A1N，使钢的断口呈现“岩石状”，大大降低铸钢件的抗热裂能力。

(4)使钢的晶粒能细化。

如在钢液中加入稀土和硅钙，既可脱氧、脱硫，又可以细化晶粒。

对NiCrMoV钢的测定表明：在相同的条件下，经稀土+硅钙处理的钢液，较之未处理的钢液，其抗裂能力高2倍以上。

2.树脂砂铸造工艺方面(1)在满足铸件的充填性的要求时，尽量降低钢液的浇注温度。

对0.19%C的碳钢，在1550℃时浇注比在1600℃时浇注，其抗热裂能力几乎高一倍。

(2)对于薄壁铸件，宜采用较高的浇注速度。

如对某铸钢件，重量为125Kg，壁厚为15mm，浇注时间为14秒时不出现热裂;延长至40秒就观察到裂纹。

(3)在铸件易发生裂纹处设置防裂筋，是防止铸钢件热裂的有效措施。

(4)及时松箱，也有助于减少热裂，因为可以减少铸件的收缩应力。

3.造型材料方面(1)降低树脂加入量，或对树脂改性，使树脂具有热塑性，让呋喃树脂在高温时不结焦或少结焦，从而保证其有良好的高温容让性。

(2)在呋喃树脂砂中加入附加物，使树脂砂具有热塑性;或者在收缩受阻最严重处，加入木粉、泡沫珠粒;或者在铸型中相应部位放塑性好的退让块，提高其高温退让性。

(3)采用磷酸固化剂。

因为磺酸类固化剂容易引起铸件表面渗硫，在铸件表面引起微裂纹，成为龟裂源。

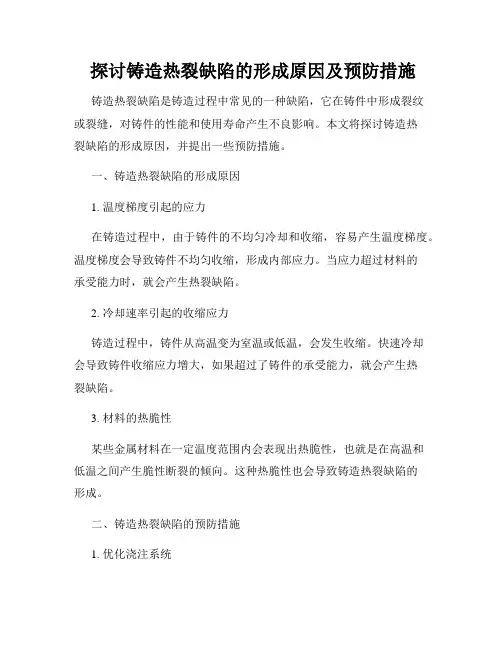

探讨铸造热裂缺陷的形成原因及预防措施铸造热裂缺陷是铸造过程中常见的一种缺陷，它在铸件中形成裂纹或裂缝，对铸件的性能和使用寿命产生不良影响。

本文将探讨铸造热裂缺陷的形成原因，并提出一些预防措施。

一、铸造热裂缺陷的形成原因1. 温度梯度引起的应力在铸造过程中，由于铸件的不均匀冷却和收缩，容易产生温度梯度。

温度梯度会导致铸件不均匀收缩，形成内部应力。

当应力超过材料的承受能力时，就会产生热裂缺陷。

2. 冷却速率引起的收缩应力铸造过程中，铸件从高温变为室温或低温，会发生收缩。

快速冷却会导致铸件收缩应力增大，如果超过了铸件的承受能力，就会产生热裂缺陷。

3. 材料的热脆性某些金属材料在一定温度范围内会表现出热脆性，也就是在高温和低温之间产生脆性断裂的倾向。

这种热脆性也会导致铸造热裂缺陷的形成。

二、铸造热裂缺陷的预防措施1. 优化浇注系统铸造过程中，合理设计浇注系统可以帮助铸件更均匀地冷却，减少温度梯度的产生。

例如，合理设置浇口、冷却器和冷却垫等措施，可以提高铸件的冷却均匀性，降低热裂缺陷的风险。

2. 控制冷却速率合理控制铸件的冷却速率可以减少收缩应力的产生。

通过改变冷却介质或调整冷却周期等方法，可以使铸件的冷却过程更加平缓，降低热裂缺陷的发生概率。

3. 选择适当的材料对于存在热脆性的金属材料，可以选择具有更好耐热性和耐脆性的材料。

例如，添加合适的合金元素，调整材料的成分，改善材料的热稳定性，从而减少热裂缺陷的风险。

4. 加强预热处理在铸造前进行适当的预热处理可以改变铸件的组织结构，提高材料的抗裂性能。

通过加热铸件，可以减轻材料内部的应力，预防热裂缺陷的生成。

5. 控制冷却过程中的应力在铸件冷却过程中，可以采取一些措施来控制应力的产生和释放，避免应力积累导致热裂缺陷。

例如，采用合适的保温措施、调整冷却速率等。

总结：铸造热裂缺陷是铸造过程中常见的一种缺陷，其形成原因主要包括温度梯度引起的应力、冷却速率引起的收缩应力以及材料的热脆性。

防治混凝土产生温度裂纹的措施混凝土在凝固过程中会产生热量，并且随着水化反应的进行而释放温度。

由于混凝土的热膨胀系数较大，如果不能及时采取措施控制温度，混凝土就会产生温度裂纹。

温度裂纹对混凝土的强度和耐久性产生不良影响，因此需要采取一些措施来防治混凝土产生温度裂纹。

1.减少混凝土温升速率：降低混凝土在凝固过程中的温升速率可以减少温度梯度，从而降低产生温度裂纹的风险。

可以通过以下方式来实现：(1)减少水灰比：在施工过程中，适当降低混凝土的水灰比可以减少水化反应的热释放，从而减缓温升速率。

(2)控制拌合温度：控制混凝土的拌合温度，降低混凝土在静态状态下的温升速率。

(3)使用低热水泥：低热水泥的水化反应热量较小，可以减缓混凝土的温升速率。

(4)使用缓凝剂：缓凝剂可以延缓混凝土的凝结硬化过程，降低热量的产生速率。

2.采取散热措施：提供有效的散热通道，促使混凝土中的热量尽快散发。

具体措施包括：(1)加强通风：确保施工现场有良好的通风条件，增加热量的散发速度。

(2)使用散热管：在混凝土中埋设散热管，通过水循环散热的方式，将混凝土中的热量散发到外部环境。

(3)喷水降温：在混凝土表面喷水降温，通过蒸发吸热的方式来降低混凝土的温度。

3.控制混凝土的温度：在混凝土静止状态下，控制混凝土的温度，避免温度梯度过大，从而减少温度裂纹的发生。

具体措施包括：(1)采取防水及保温措施：在施工现场环境温度较低的情况下，采取防水和保温措施，避免混凝土受到外界温度的影响。

(2)使用冷却剂：在混凝土中加入冷却剂，降低混凝土的温度。

(3)预冷混凝土原材料：在混凝土搅拌区域进行预冷处理，减少搅拌过程中原材料的温度升高。

4.加强综合管理：在混凝土施工过程中加强综合管理，确保施工质量。

具体措施包括：(1)严格控制施工工艺：按照施工图要求和技术规范，严格控制混凝土的配合比、施工工艺等。

(2)定期检测：定期进行混凝土温度和裂缝的检测，及时发现问题并采取措施加以解决。

一、什么是热裂纹热裂纹是在高温和熔池凝固过程中产生的裂纹，是焊接过程中最常见的裂纹类型，从低碳钢、低合金高强度钢，到奥氏体不锈钢、铝合金和镍基合金等都有产生焊接热裂纹的可能。

热裂纹最常见于焊缝中心，属于结晶裂纹，其形成过程主要与低熔点共晶物和拉应力有关。

二、影响热裂纹的主要因素1、焊缝金属的化学成分焊缝金属中C、S、P、Cu、Zn等低熔点元素及其化合物较多时，会促使形成热裂纹。

在焊缝凝固过程期间，这些低熔点物质容易在焊缝中央聚集偏析，当焊缝边缘结晶凝固时，焊缝中心晶粒间杂质仍处于液态膜状态，在焊缝收缩产生的应力作用下产生裂纹。

2、焊缝横截面形状当焊缝深度比宽度大时，会使凝固颗粒增长垂直于焊接中心，容易产生热裂纹，特别是高熔深的埋弧焊和药芯焊丝气保焊用于厚板窄间隙焊接时更容易发生。

建议焊道宽深比（焊缝宽度/焊缝深度）在1~1.4之间有利于提高抗裂性。

此外，凹形焊缝比凸形焊缝更容易产生裂纹，而高电压、焊接速度过快是凹形焊缝的主要成因，应尽量避免。

3、焊接应力焊件刚性大，装配和焊接时产生较大的焊接应力，会促使形成热裂纹。

三、预防热裂纹的主要措施1、冶金控制方面（1）控制焊缝中有害杂质含量严格限制母材和焊接材料中的C、P、S等有害杂质含量。

（2）改善焊缝结晶组织碳钢和低合金钢主要通过向焊缝添加某些合金元素,如Mo、V、Ti等，以改变结晶组织形态，细化晶粒从而提高抗裂性。

不锈钢则通过加入Cr、Mo等铁素体形成元素，使焊缝中形成适量铁素体，以减少P、S等有害元素在晶界上的分布，同时细化晶粒，从而有效防止裂纹产生。

（3）限制稀释率对于一些易于向焊缝转移某些有害杂质的母材，焊接时必须尽量减少稀释率，如开大坡口、减小熔深、堆焊隔离层等，尤其是中碳钢、高碳钢以及异种金属焊接时。

2、应力控制方面（1）选择合理的接头形式（2）确定合理的焊接顺序总体原则是尽量使大多数焊缝在较小的刚度条件下焊接，避免焊接结构产生较大的拘束应力。

政府经济学串讲笔记一、政府经济学的研究对象和任务1、概念：是研究公共部门经济行为的一门学科，即是以公共部门经济行为、政府智能及其对资源配置和社会福利阻碍为研究对象的一门经济学科2、公共部门与公共经济3、政府经济学的研究对象政府经济学是要解决政府与经常这良种在行为逻辑上差异明显的机智如何有几的结合起来共同实现资源的有效配置 1.对市场失灵的分析 2.市场缺陷的存在决定了政府干预的必要性 3.对公共物品问题的研究4.对公共选择问题的研究5.对政府预算问题的研究 6.对公共支出问题的研究7.对公共收入问题的研究二. 判定资源配置是否合理的两个差不多准则1.效率准则第一、什么是效率准则（又称帕累托效率准则）效率是指资源配置已达到如此一种境地，即任何重新改变资源配置的方式，都不可能使一部分人在没有其他人受损的情形下受益。

第二，经济效率的实现条件：产品的最佳产量的决定条件：当MSC=MSB，即社会边际成本等于社会边际收益时，这种配置状态符合“帕累托效率”。

即MSC=MSB时，生产该种产品带来的总的净收益（收益扣除成本）才实现了最大化，即TSB-TSC所得的总的净收益达到最大值2.公平准则三. 政府经济学的研究方法1、实证分析和规范分析2、归纳与演绎3、博弈论四. 市场失灵的表现 1.公共产品 2.垄断 3.外部效应 4.市场的不完全 5.信息不完全 6.优值品、劣值品7.失业、通货膨胀和经济失衡8.分配问题五. 政府经济活动的范畴1.提供公共产品。

2.爱护竞争。

3.矫正外部效应。

4.政府参与某些经济活动5提供经济信息6.针对优值品、劣值品进行引导或规制7.稳固经济8.调剂收入分配。

七. 市场失灵的表现： 1.公共产品 2.垄断 3.外部效应4市场的不完全.八. 政府失灵1.公共政策失效 2.公共产品供给的低效率：《1》，对公共产品评判的困难。

《2》，公共部门缺乏提高效率的动力。

《3》，监督信息不完备3.政府部门的扩张冲动4.寻租行为九.政府的经济职能《简答题》1.提供市场经济运行的差不多框架2.进行微观经济治理3.坚持宏观经济稳固和推动宏观经济增长4.调剂收入分配，增进社会公平十一.公共产品的含义〈特点〉公共产品（服务）是私人不情愿生产或无法生产抑或无法全部生产必须由政府提供的产品，如国防、司法、治安、公共照明等。

混凝土中热裂纹的防治方法一、前言混凝土结构在使用过程中，由于受到温度变化、荷载作用等因素的影响，可能会产生热裂纹。

热裂纹的出现不仅会影响混凝土结构的力学性能，还会降低其耐久性能，严重时甚至会导致混凝土结构的破坏。

因此，为了保证混凝土结构的安全可靠性，必须采取有效的措施防止混凝土中的热裂纹产生。

二、混凝土中热裂纹的形成机理混凝土结构在施工过程中，由于混凝土的收缩和温度变化等因素的影响，会产生内部应力。

如果这些应力超过混凝土的承载能力，就会导致混凝土中的热裂纹产生。

具体来说，混凝土中热裂纹的形成机理主要有以下几个方面：1.混凝土的收缩：混凝土在硬化过程中会产生收缩，这是由于混凝土中孔隙水的蒸发和水泥胶体的凝固引起的。

混凝土的收缩会导致内部应力的产生，如果这些应力超过混凝土的强度，就会引起热裂纹的产生。

2.混凝土的温度变化：混凝土结构在使用过程中，由于受到环境温度的影响，会产生温度变化。

混凝土的温度变化会引起其体积的变化，进而导致内部应力的产生，如果这些应力超过混凝土的强度，就会引起热裂纹的产生。

3.混凝土的荷载作用：混凝土结构在使用过程中，由于承受荷载的作用，会产生内部应力。

如果这些应力超过混凝土的强度，就会引起热裂纹的产生。

三、混凝土中热裂纹的防治方法为了避免混凝土中的热裂纹产生，可以采取以下措施：1.控制混凝土的收缩：混凝土的收缩是热裂纹产生的主要原因之一，因此必须采取措施控制混凝土的收缩。

具体来说，可以采用以下方法：（1）使用低热发生水泥：低热发生水泥的热释放量较小，可以减少混凝土的收缩。

（2）使用缩微混凝土：缩微混凝土中添加了微小的气泡，可以减少混凝土的收缩。

（3）控制混凝土中水泥的用量：过多的水泥会导致混凝土的收缩增大，因此必须控制混凝土中水泥的用量。

2.控制混凝土的温度变化：混凝土的温度变化是热裂纹产生的另一个重要原因，因此必须采取措施控制混凝土的温度变化。

具体来说，可以采用以下方法：（1）采用预应力混凝土结构：预应力混凝土结构具有较高的刚度和强度，可以减少混凝土的变形和温度变化。

热裂纹的防止措施引言热裂纹是一种在高温环境下发生的金属构件裂纹，常见于焊接过程中。

热裂纹的形成对于工件的性能和寿命有严重影响，因此必须采取适当的防止措施。

本文将介绍一些常用的防止热裂纹的措施。

材料选择材料的选择对于热裂纹的防止非常重要。

在高温环境中，一些金属材料容易发生热裂纹，而其他材料则较不容易。

因此，在进行焊接或其他高温操作之前，必须对材料进行仔细评估。

一般而言，具有较高熔点的材料更不容易发生热裂纹。

另外，还要考虑材料的热膨胀系数和热导率等因素，以确保选用的材料在高温环境下具有良好的热稳定性。

控制温度分布温度分布的不均匀性是热裂纹发生的主要原因之一。

因此，在进行高温操作时，必须采取措施来控制温度分布。

一种常用的方法是预加热。

预加热可以使整个工件达到较均匀的温度，减小热应力的集中。

此外，还可以通过调整焊接参数和采用适当的焊接顺序来控制温度分布。

减小热应力热应力是热裂纹发生的另一个关键原因。

减小热应力可以有效降低热裂纹的风险。

以下是一些减小热应力的方法：缩小焊缝尺寸焊缝的尺寸对于热应力的大小有直接影响。

较小的焊缝尺寸意味着较小的热影响区域，从而减小了热应力的集中。

使用预热和后热处理预热和后热处理都可以减小热应力。

预热可以使工件达到较高的温度，减小焊接时的温度梯度和热应力集中。

后热处理可以进一步改善材料的热稳定性，减小残余应力。

采用适当的焊接顺序焊接顺序的选择对于热应力的分布非常重要。

一般而言，从低应力区域向高应力区域进行焊接可以减小热应力的集中。

采用合适的焊接工艺选择合适的焊接工艺也是防止热裂纹的关键之一。

以下是一些常用的焊接工艺：慢速焊接慢速焊接通常可以减小热应力，降低热裂纹的风险。

慢速焊接可以减小焊接时的温度梯度，使热应力分布更均匀。

间歇焊接间歇焊接是在焊接过程中定期停止，以减小热应力。

通过间歇焊接，可以使焊接区域有时间进行冷却和释放热应力，从而降低热裂纹的发生概率。

焊接前置操作在进行实际焊接之前，可以采取一些前置操作来减小热应力。

混凝土热裂纹防治原理一、引言混凝土是一种广泛应用于建筑和基础设施建设中的材料，它具有高强度、耐久性和抗压性等优点。

然而，在混凝土浇筑和养护过程中，由于温度变化和水分蒸发等因素导致混凝土热裂纹的出现，这不仅会影响混凝土的强度和耐久性，还会影响整个工程的质量和安全。

因此，混凝土热裂纹防治是建筑工程中的重要问题。

二、混凝土热裂纹的形成机理混凝土的收缩和膨胀是引起热裂纹的主要原因。

在混凝土养护过程中，由于水分蒸发和温度变化，混凝土会发生收缩和膨胀。

当混凝土表面收缩速度快于内部时，混凝土就会出现拉应力，这会导致混凝土热裂纹的产生。

三、混凝土热裂纹防治的方法1. 控制混凝土温度混凝土温度是影响混凝土热裂纹的重要因素之一。

因此，通过控制混凝土温度来防止热裂纹的产生是一种有效的方法。

混凝土温度的控制主要有以下几个方面：（1）控制混凝土施工时的环境温度和湿度，避免在高温和低湿度的环境下施工。

（2）采用降温剂来降低混凝土的温度，从而减少混凝土的收缩和膨胀。

（3）在混凝土中加入热稳定剂，从而提高混凝土的抗裂性能。

2. 控制混凝土水分混凝土水分的蒸发是混凝土热裂纹产生的另一个重要原因。

因此，控制混凝土水分的蒸发是防止混凝土热裂纹的关键。

（1）在混凝土浇筑后，及时覆盖保护，避免水分过快蒸发。

（2）在混凝土表面喷洒保水剂，从而减少混凝土表面的水分蒸发。

（3）在混凝土表面覆盖湿布或塑料薄膜，从而避免混凝土表面的水分蒸发。

3. 加强混凝土的抗裂性能混凝土的抗裂性能是防止混凝土热裂纹的关键。

通过加强混凝土的抗裂性能，可以有效地防止混凝土热裂纹的产生。

（1）在混凝土中加入纤维增强剂，从而提高混凝土的抗拉强度和抗裂性能。

（2）在混凝土中加入膨胀剂，从而减少混凝土的收缩和膨胀。

（3）在混凝土中加入粘结剂，从而增强混凝土的粘结力和抗拉强度。

四、混凝土热裂纹防治的实践应用混凝土热裂纹防治的实践应用是建筑工程中的重要问题。

以下是一些混凝土热裂纹防治的实践应用：1. 混凝土温度控制在混凝土施工中，通过控制混凝土温度来防止热裂纹的产生是非常重要的。
