防水工程施工技术标准附图表[详细]

防水工程施工技术标准
一、总则
1.1 本标准适用于各种建筑防水工程的施工，包括地下室、屋顶、墙体、卫生间、厨房等部位的防水。

1.2 防水工程施工应遵循安全、可靠、经济、美观的原则，并应符合国家及地方的相关标准。

二、材料要求
2.1 防水材料应具有优良的耐候性、耐久性、耐腐蚀性、抗渗透性等性能，并应符合国家及地方的相关标准。

2.2 水泥应采用强度等级不低于32.5级的普通硅酸盐水泥或矿渣硅酸盐水泥，并应符合国家及地方的相关标准。

2.3 砂应采用中砂或粗砂，并应符合国家及地方的相关标准。

2.4 石材应采用质地坚硬、耐久、不起尘的天然或人造石材，并应符合国家及地方的相关标准。

三、施工工艺要求
3.1 防水工程施工前应进行图纸会审，并应编制施工方案，报请监理工程师批准后方可施工。

3.2 防水工程施工应按照先地下后地上，先墙身后顶棚的顺序进行。

地下防水工程中的排水沟、水池等部位的施工应在基础工程完成并经验收合格后进行。

3.3 防水工程施工过程中应保持操作面清洁，不得在潮湿面上进
行施工。

3.4 防水工程施工过程中应采取措施防止对已完成的防水层的损坏。

3.5 防水工程施工完成后，应进行闭水试验或其他相关检验，并应符合国家及地方的相关标准。

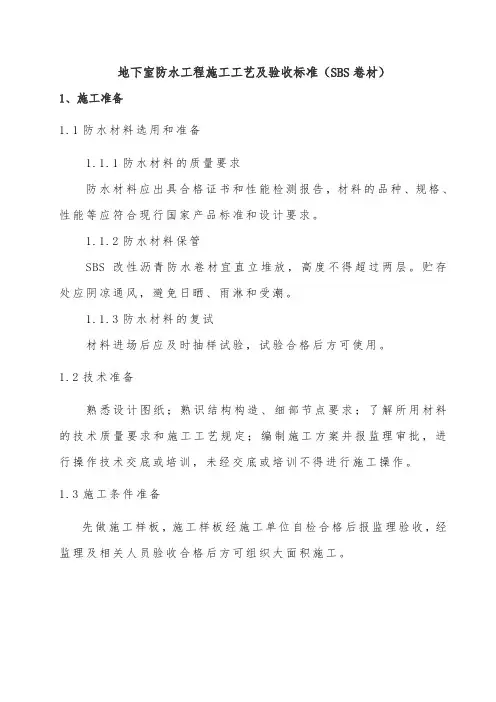

地下室防水工程施工工艺及验收标准（SBS卷材）1、施工准备1.1防水材料选用和准备1.1.1防水材料的质量要求防水材料应出具合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

1.1.2防水材料保管SBS改性沥青防水卷材宜直立堆放，高度不得超过两层。

贮存处应阴凉通风，避免日晒、雨淋和受潮。

1.1.3防水材料的复试材料进场后应及时抽样试验，试验合格后方可使用。

1.2技术准备熟悉设计图纸；熟识结构构造、细部节点要求；了解所用材料的技术质量要求和施工工艺规定；编制施工方案并报监理审批，进行操作技术交底或培训，未经交底或培训不得进行施工操作。

1.3施工条件准备先做施工样板，施工样板经施工单位自检合格后报监理验收，经监理及相关人员验收合格后方可组织大面积施工。

2、防水施工工艺基坑开挖——垫层施工——砌筑基础筏板砖胎膜——基层处理——底板卷材附加层卷材施工——底板卷材铺贴——20厚1：2.5水泥砂浆保护层（基础底）外墙基层清理（包括后浇带砌保护墙）——外墙卷材附加层铺贴——外墙卷材铺贴——保护层施工（外墙及顶板）2.1、垫层施工基础垫层完成后，在底板垫层的四周用防水砂浆先砌筑基础筏板砖胎膜（具体高度按筏板厚度确定），砖墙最上3皮砖用石灰砂浆砌筑（便于以后拆除，露出卷材进行搭接），内墙面抹15mm厚1：2.5水泥砂浆并压光。

所有阴阳角均做成50mm圆弧，以便于卷材粘结。

2.2、基层处理2.2.1基层必须牢固，无松动、起砂等缺陷。

基层表面应平整洁净、均匀一致。

2.2.2必须将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清除干净，最好用高压空气进行清理。

阴阳角、管道根部等处更应仔细清理，若有油污、铁锈等，应以砂纸、钢丝刷、溶剂等予以清除干净。

2.2.3基层若高低不平或凹坑较大时，应用掺加108胶（占水泥重量的15%）的1：3水泥砂浆抹平。

2.2.4基层与变形缝或管道等相连接的阴角应做成均匀一致、平整光滑的折角或圆弧。

地下防水工程施工质量标准一、桩头节点防水（一）桩头的受力钢筋根部应采用遇水膨胀止水条或止水胶并采取保护措施，密封材料嵌填应密实、连续、饱满，粘结牢固。

钢筋混凝土灌注桩桩顶标高应比设计标高高0.5m。

桩头标高符合设计要求，釆用无齿锯环切后用錾子剔出桩头钢筋、修整桩头成圆盘状，使得桩头混凝土伸入承台内的高度不小于50mm (当桩径大于等于800mm时，伸入不小于100mm) 。

禁止用冲击钻野蛮“劈桩”，防止损坏桩身。

桩头混凝土不得有缺棱掉角、松动的混凝土块等缺陷，桩顶面平整度≤15mm。

（二）桩顶主筋伸入承台内锚固长度不宜小于30倍主筋直径，抗拔桩基不应小于40 倍主筋直径。

（三）桩头顶面和侧面祼露处应涂刷水泥基渗透结晶型防水涂料，并延伸至结构底板垫层150mm处。

桩头周围300mm范围内应抺聚合物水泥防水砂浆过渡层。

（四）结构底板防水层应做在聚合物水泥防水砂浆过渡层上并延伸至桩头侧壁，其与桩头侧壁接缝处应采用密封材料嵌填。

（五）桩头的受力钢筋根部应采用遇水膨胀止水条或止水胶并采取保护措施，密封材料嵌填应密实、连续、饱满，粘结牢固。

二、施工缝处理（无防水要求）（一）水平施工缝：应在砼强度达到1.2MPa后、浇筑新砼之前，弹线切割后用鑿子剔除施工缝部分表面浮浆和松散的混凝土，并用清水清洗同时加以湿润，新砼浇筑时表面无积水。

混凝土浇筑时宜先铺10~15mm厚的同强度等级无石子砂浆，避免直接靠近缝边下料，振捣时振捣器由远向缝边接近，在靠近缝边80~100mm处停止振捣。

（二）竖向施工缝：使用快易收口网的竖向施工缝，一般不需凿毛，如在收口网外表面粘有少量松散混凝土或浮浆，剔除即可，并对先浇混凝土外口在新混凝土浇筑前加以湿润。

使用普通模板支设的竖向施工缝，砼强度达到1.2MPa后、浇筑新砼之前，应对原混凝土进行弹线并用无切锯切割10mm后凿毛处理，用水清洗加以湿润，新砼浇筑时，施工缝表面无积水。

三、防水混凝土施工缝施工缝留设：防水混凝土应连续浇筑，宜少留施工缝。

防水工程施工技术标准1适用范围适用于防水工程施工。

2施工准备2.1技术准备：组织操作人员学习设计图纸；熟悉屋面构造、细部节点要求；了解所用材料的技术质量要求和施工工艺规定；进行操作技术交底或培训，未经交底或培训不得上屋面进行施工操作。

确定本屋面防水工程检查验收工序为：进场材料抽样复验——排汽道和排汽孔设置——找平层含水率测定——节点密封处理和增强附加层——涂刷冷底子油——卷材铺贴——搭接缝边粘合和密封材料封边处理——卷材收头固定和密封。

以上每道工序完成，必须由质量检查人员检验合格后，方能进行下道工序的施工。

2.2技术要求1）卷材搭接缝宽度卷材防水层采用满粘法施工，故要求长边及短边搭接缝宽度均不得小于10mm。

为确保搭接缝宽度，应先在找平层上弹出粉线，进行卷材试铺，无问题后方可进行正式的铺贴。

2）掌握好卷材热熔胶的加热程度卷材底部的热熔胶加热不足，卷材与基层粘结不牢；过分加热，易使卷材烧穿，胎体老化，热熔胶焦化变脆，严重降低防水层的质量。

因此，要求烘烤时要使卷材底面和基层同时均匀加热，喷枪要沿卷材横向缓缓来回移动，移动速度要合适，使卷材幅度内加热温度均匀，至热熔胶熔融呈光亮黑色时，即可趁卷材柔软情况下滚铺粘贴。

3）辊压、排气应趁热用压辊滚压，排出卷材下面的空气，并使之粘贴牢固。

表面平展，无皱折现象。

4）搭接缝施工在进行搭接缝粘贴前，应先接下层表面80mm宽的铝膜用喷枪烧熔，注意不要烧伤搭接缝的卷材，粘贴搭接缝卷材时，当卷材底部的热熔胶熔融至呈光亮的黑色即可粘贴，并进行滚压至热熔胶溢出，收边者趁热用刮板将溢出的热熔胶刮平，沿边封严。

当整个卷材防水层铺贴完毕后，在所有搭接缝边均要用SBS改性沥青弹性密封膏涂料。

宽10mm。

5）节点处理在正式辅贴卷材前，要进行水落口杯、变形缝、泛水等部位的防水处理，包括嵌填SBS改性沥青弹性密封膏，做防水附加层，如防水附加层选用的是涂刷类的，涂刷时应分遍涂刷并加铺化纤无纺布胎体墙体材料。

最详细全面的屋面防水施工做法2014-07-23 18:37 专业分类：建筑施工浏览数：49593一、屋面构造保温屋面构造层次示意图：倒置式屋面构造层次示意图：二、找平层施工一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。

1 厚度及技术要求⑴水泥砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当有整体或块状材料保温层时，厚度为20～25mm；当结构层为装配式砼板且保温层为松散材料时，厚度为20～30mm。

水泥砂浆采用1：2.5～1:3(水泥：砂)体积比，水泥强度等级不低于32.5级。

⑵细石砼找平层：厚度为30～35mm，砼强度等级不低于C20。

⑶沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25mm。

沥青砂浆采用1：8（沥青：砂）质量比。

2 找平层的排水坡度平屋面采用结构找坡时不应小于3%，材料找坡时宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。

3 节点处理找平层在突出屋面结构(女儿墙、山墙、变形缝、烟囱)的交接处和转角处应作成园弧形，园弧半径当防水层为沥青防水卷材时R=100～150mm，高聚物改性沥青防水卷材时R=50mm，合成高分子防水卷材时R=20mm。

内部排水的落水口周围，找平层应做成略低的凹坑。

高低跨变形缝处理：伸出屋面管道防水处理：直式水落口：4 找平层的分格缝找平层宜设分格缝，并嵌填密封材料。

分格缝应留设在板端缝处，其纵横缝的最大间距，水泥砂浆或细石砼找平层不宜大于6m，沥青砂浆不宜大于4m。

屋面分格缝的面层处理：三、保温层施工1 保温层材料保温材料可分为三类：一是松散材料，如炉渣、膨胀蛭石、膨胀珍珠岩等，目前已较少使用。

二是板状材料，如膨胀蛭石、膨胀珍珠岩块，泡沫水泥、加气砼块，岩棉板、EPS聚笨板、XPS挤塑板。

三是整体现浇（喷）保温层，如沥青膨胀蛭石、沥青膨胀珍珠岩、聚胺酯硬泡防水保温一体化系统等。

防水工程施工技术标准防水工程施工技术标准是指在建筑领域中，针对防水工程施工的规范和要求。

其目的是为了保证建筑物在使用过程中能够有效地防止水分渗透，保证建筑物的结构和使用功能。

防水工程施工技术标准包括了防水材料的选择、施工技术要求、验收标准等内容。

下面将对防水工程施工技术标准进行详细的阐述。

一、材料选择防水材料是保证建筑物防水效果的重要因素。

在进行防水工程施工时，应严格按照以下要求选择材料：1. 防水材料应符合国家相关标准，并具有相应的检测报告，确保材料质量符合标准要求。

2. 根据不同的施工环境和要求，选择适合的防水材料，例如防水涂料、防水卷材、防水胶等。

3. 对于涂料类防水材料，应注意其耐磨、耐候、抗老化等性能，确保施工后的防水层能够长期保持良好的防水效果。

二、施工技术要求1. 在进行防水工程施工时，应根据设计要求和施工方案，严格按照相关技术标准进行操作。

2. 在进行防水施工前，必须对施工现场进行清理和打扫，确保基层表面平整、干净，并且无松动、浮粒和脏污物。

3. 针对不同的防水材料，采取相应的施工工艺，确保防水材料能够完全渗透到基层，形成均匀、密实的防水层。

4. 在施工中应注意受潮防护，防止防水层在施工过程中受到雨水或其他水分的侵蚀，导致防水效果不佳。

5. 对于施工过程中出现的问题，及时调整施工方案，保证防水层的施工质量。

三、验收标准1. 防水工程施工完成后，应及时进行验收。

验收人员应当具有相关的专业知识，能够对防水工程的施工质量进行准确的评估。

2. 针对不同的防水材料和施工工艺，制定相应的验收标准，确保防水层的质量符合要求。

3. 对于防水层的厚度、均匀性、附着力、渗透性等性能进行检测，确保防水层能够满足设计要求。

4. 验收合格后，应出具相关的验收报告，并在建筑物使用过程中保留好相关的验收文件。

通过严格按照防水工程施工技术标准进行施工，可以有效地保证建筑物防水层的质量，延长建筑物的使用寿命，为人们的生活和工作提供更加安全、舒适的环境。

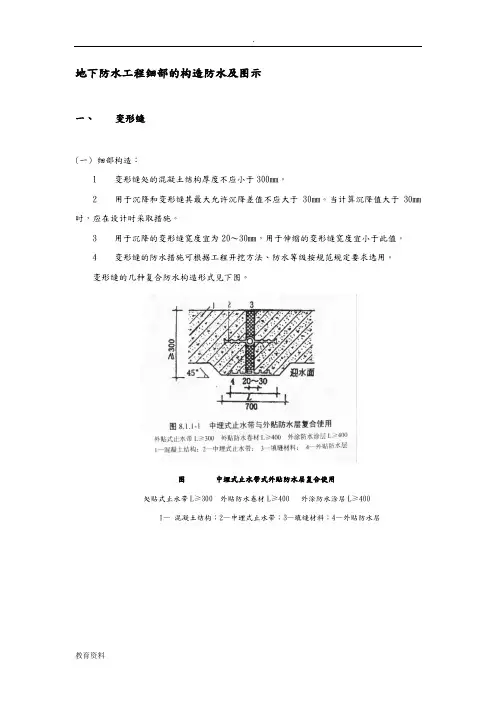

地下防水工程细部的构造防水及图示一、变形缝(一) 细部构造：1 变形缝处的混凝土结构厚度不应小于300mm。

2 用于沉降和变形缝其最大允许沉降差值不应大于30mm。

当计算沉降值大于30mm 时，应在设计时采取措施。

3 用于沉降的变形缝宽度宜为20～30mm，用于伸缩的变形缝宽度宜小于此值。

4 变形缝的防水措施可根据工程开挖方法、防水等级按规范规定要求选用。

变形缝的几种复合防水构造形式见下图。

图中埋式止水带式外贴防水层复合使用处贴式止水带L≥300 外贴防水卷材L≥400 外涂防水涂层L≥4001—混凝土结构；2—中埋式止水带；3—填缝材料；4—外贴防水层图一中埋式止水带与遇水膨胀橡胶条、嵌缝材料复合使用1一混凝土结构；2-中埋式止水带；3一嵌缝材料；4一背衬材料：5一遇水膨胀胶条：6-填缝材料圈一中埋式止水带与可卸式止水带复合使用1-混凝土结构;2-填缝材料；3-中埋式止水带；4-预埋钢板；5-紧固件压板；6-预埋螺栓；7-螺母；8-垫圈；9-紧固件压块；10-Ω型止水带；11-紧固件圆钢（二）变形缝施工。

1 中埋式止水带施工应符合以下规定：(1) 止水带埋设应准确，其中间空心圆环应与变形缝的中心线重合。

(2)止水带应妥善固定，顶、底板内止水带应成盆状安设，止水带宜采用专用钢筋套或扁钢固定。

采用扁钢固定时，止水带端训应先用扁钢夹紧，并将扁钢与结构内钢筋焊牢。

固定扁钢用的螺栓间距宜为500mm，见下图。

图顶（底）板中埋式止水带的固定1一结构主筋：2一混凝土结构；3一固定用钥筋：4一固定止水带有扁钢；5一填缝材料；6-中埋式止水带；7-螺母：8一双头螺杆(3) 中埋式止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆。

(4) 止水带的接缝宜为一处，应设在边墙较高位置上，不得设在结构转角处，接头宜采用热压焊。

(5) 中埋式止水带在转弯处宜采用直角专用配件，并应做成圆弧形，橡胶止水带的转角半径应不小于200mm,钢边橡胶止水带应不小300mm.且转角半径应随止带的宽度增大而相应加大，2 宜采用遇水膨胀橡胶与普通复合的复合型橡胶条、中间夹有钢丝或纤维织物的遇水膨胀橡胶条、中空圆环型遇水膨胀橡胶条。

参加讨论认定人员：4.5.5泛水收头4.5.6出屋面管道4.5.7排气管道5各管控重点的设计及材料要求、工艺（实施）标准5.1设计要求5.1地下防水为-20 C SBS（聚酯胎）防水卷材。

5.2厨卫间防水为双组份聚氨酯（油性）防水涂料三遍。

5.3厨卫间地埋管道置于防水层以下。

5.4屋面防水为-20 C SBS（聚酯胎）防水卷材。

5.5需设置排气管道的屋面，其面积不大于36卅设置1根排气管。

5.2材料检测要点5.2.1防水卷材材料1）检查是否有出厂合格证及厂家产品质量证明文件；2）量测材料尺寸、厚度是否符合要求；3）聚酯胎SBS防水卷材一般手撕不开裂；4）85 C热水中2h不流淌，无集中性气泡；5）材料进场后按规定现场见证取样、复试、合格后并留存样品。

5.2.2防水涂料材料1）检查是否有出厂合格证及厂家产品质量证明文件；2）外观检查材料液料均匀、无结块、无颗粒；3）现场在玻璃上涂刷200mmX200mm 样品，掀起观测其完整性及厚度等；4）材料进场后按规定现场见证取样、复试。

5.3各控制重点工艺（实施）标准5.3.1基层的检查1）检查基层清理是否干净、无杂物，表面平整；2）阴阳角八字（圆角）是否满足以下要求；3）基层干燥程度是否符合要求。

5.3.2基层干燥程度进行测试1）将I卅卷材（塑料膜）平坦地铺在找平层上；2）静置不小于3h后掀开检查；3）覆盖部位基层无水印，卷材（塑料膜）上无凝结水痕即可。

2）垫层与立墙处做成半径为50mm的小圆角，并设置宽度不小于500mm（每边不小于250mm ）的附加层；3）找平层完成后，卷材从垫层直接铺至临时保护墙顶部；4）砼浇筑完成后，拆除临时保护墙，清理卷材接头，将卷材铺贴在结构上；533.2止水对拉螺栓1）有抗渗要求的地下砼墙体模板支设应采用止水对拉螺栓；（图5.3.3-1）图5.3.3-1 止水对拉螺栓1.结构混凝土；2•固定模板螺栓；3.止水环;4.胶密封材料；5.膨胀水泥砂浆2）关注重点：a、螺栓中部必须设置止水环；b、螺栓部位用膨胀水泥砂浆堵实抹平；c、采用钢板止水环时，必须双面满焊严密。

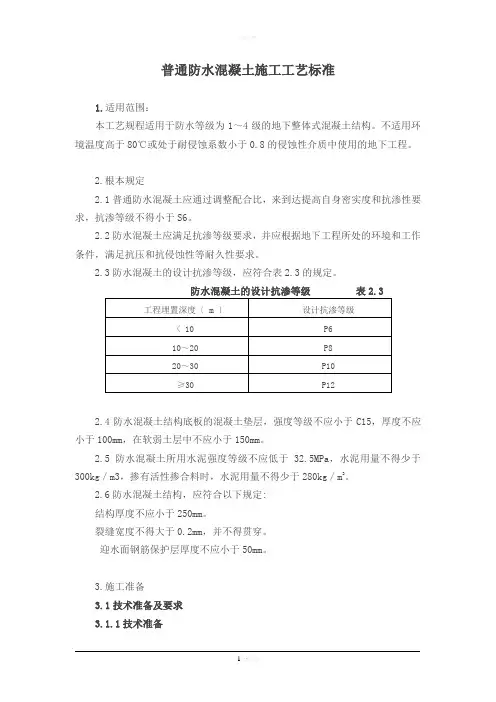

普通防水混凝土施工工艺标准1.适用范围：本工艺规程适用于防水等级为1～4级的地下整体式混凝土结构。

不适用环境温度高于80℃或处于耐侵蚀系数小于0.8的侵蚀性介质中使用的地下工程。

2.根本规定2.1普通防水混凝土应通过调整配合比，来到达提高自身密实度和抗渗性要求，抗渗等级不得小于S6。

2.2防水混凝土应满足抗渗等级要求，并应根据地下工程所处的环境和工作条件，满足抗压和抗侵蚀性等耐久性要求。

2.3防水混凝土的设计抗渗等级，应符合表2.3的规定。

防水混凝土的设计抗渗等级表2.32.4防水混凝土结构底板的混凝土垫层，强度等级不应小于C15，厚度不应小于100mm，在软弱土层中不应小于150mm。

2.5防水混凝土所用水泥强度等级不应低于32.5MPa，水泥用量不得少于300kg／m3，掺有活性掺合料时，水泥用量不得少于280kg／m3。

2.6防水混凝土结构，应符合以下规定:结构厚度不应小于250mm。

裂缝宽度不得大于0.2mm，并不得贯穿。

迎水面钢筋保护层厚度不应小于50mm。

3.施工准备3.1技术准备及要求3.1.1技术准备3.1.1.1工程部技术负责人已编制施工组织设计、专项施工方案，并通过公司审批。

试验室根据施工要求试配提出混凝土配合比，并换算出施工配合比。

普通防水混凝土配合比除满足设计规定的强度等级、抗渗性、耐久性外，如有大体积混凝土的构件尚应符合大体积混凝土的施工特性，并应合理使用材料、减少水泥用量、降低混凝土绝热温升值。

3.1.1.3工程部施工员已按设计资料和施工方案对参加普通防水混凝土施工的操作工人进行了书面技术交底，其主要内容为：施工准备、施工工艺、细部构造要求、质量标准、应注意的事项、成品保护和平安环保措施。

3.1.1.4对参加普通防水混凝土施工的操作工人进行平安技术和操作技能培训，经考核合格前方可上岗。

3.1.1.5按设计资料计算工程量，制定防水混凝土材料需要量方案。

3.1.1.6根据设计要求和工程实际情况制定特殊部位施工技术措施。

各个部位防水施工工艺标准（超全，建议收藏）平屋面防水施工工艺标准一、工艺流程1、适用范围平屋面SBS卷材防水与聚氨脂涂膜组合防水层施工。

2、工艺流程基层处理→聚氨脂防水层施工→闭水试验→保护层施工→炉渣找坡层→找平层施工→SBS防水卷材施工→苯板保温层施工→刚性层施工。

3、基层处理（1）出屋面管道、烟道、落水口等安装完成，并采用细石混凝土吊洞；女儿墙等出屋面墙体应在防水完成高度处留出泛水槽。

完成后对屋面结构板进行24小时闭水；如发现混凝土结构有裂缝，应对裂缝进行修补。

（2）平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm；在楼板混凝土面应清理干净，不平的应采用1:3水泥砂浆找补平。

（3）将基层清扫干净，基层应平整、清洁干燥，立墙面不得出现空鼓、开裂返沙等现象。

4、聚氨脂防水涂料（1）阴阳角部位、管洞周边采用1.2mm厚200mm宽同种类聚氨酯涂膜作为加强层。

（2）立墙面、地面分多遍均匀涂刷1.2厚双组份非焦油聚氨脂（Ⅱ型）防水涂料，上口必须进入泛水槽。

5、闭水试验JS完成后，应闭水24小时，检查防水质量。

如出现漏水，应修补后方可隐蔽。

6、按图纸设计要求做1:3水泥砂浆20 mm 厚JS防水保护层、炉渣找坡层及找平层，找平层表面应压光。

平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm。

7、涂刷冷底子油冷底子油要涂刷均匀，不得漏底，干燥后方能进行卷材施工。

8、SBS卷材附加层平立面交接处、转折处、阴阳角处，需设置500 mm宽附加层卷材，平立面平均展开。

9、SBS卷材大面施工（1）卷材厚度3mm，采用热熔法施工，与基层满粘。

（2）SBS卷材长边短边搭接长度均为不小于100mm，搭接范围必须焊接牢固，接口应溢出热熔的沥青，并将接口封死。

（3）卷材上口必须全部收入泛水槽内，并固定牢固，采用油膏封闭。

泛水槽最低不得低于屋面完成后最高处以上250mm。

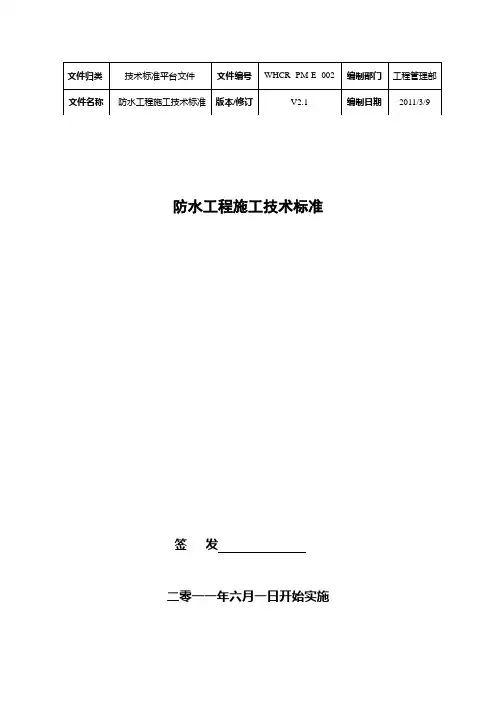

防水工程施工技术标准签发二零一一年六月一日开始实施防水工程施工技术标准1编制目的加强项目现场施工管理，推行项目施工管理规范化、标准化；成为设计参考、合同附件及施工指导书，从而能够避免出现系统性的偏差，同时也保证公司各项目的防水质量能够得到控制和提高。

2适用范围适用于华润置地（武汉）有限公司及其关联公司在建的所有项目，其现场防水施工及管理适用本管理标准；3防水工程施工技术标准本标准为现场施工必须执行的文本（与设计或其它文件有冲突时，按本文件执行），投标人投标时必须认真考虑，竣工结算时一律不再增加任何费用。

防水工程实行“样板引路”管理，大面积防水施工之前，应先做样板，并经联合验收合格后，有监理、发包人签字的书面验收合格文件。

验收流程中的所有工序必须有监理部和发包人工程师签字认可的验收合格文件，否则，视为不合格工程，不予以支付工程款，也不进入工程结算；3.1 技术措施原则：工艺要求：过于复杂的工艺往往在实际操作时难以实现，不合理的工艺则导致防水失败，所以在工艺上要严格按本标准施工。

排水原则：防水工艺设计首先要考虑的是排水。

如果在防水体系中存在积水情况，则非常容易产生渗漏。

强化结构构件和围护构件的自防水功能：混凝土墙、柱、板、墙体砌筑、抹灰层、塞缝等必须具备自防水的功能。

如果不能做到自防水，则防水体系始终存在隐患。

所以对工艺进行设计时，应特别强调对构件自防水相关的节点要求。

基层清理：基层必须清理干净，要严格验收制度，包括二次结构防水构件及补洞时的清理及防水涂料施工前的清理。

3.2 管理措施原则：材料控制：所有进场的防水材料必须确保发包人指定的品牌产品，进场抽检合格后才能使用。

强化交底：通过强化交底制度让具体操作的人员提高施工质量意识，并加强过程的监控。

承包人必须在施工前作施工交底工作。

成品保护：防水层施工完后应避免随意开凿等对防水层的破坏，在后续各道工序施工时，应加强成品保护措施，原则上封闭施工。

施工部位：所有防水层必须按发包人的技术要求，必须做在结构层表面。

地下防水工程施工工艺标准做法图集，含节点做法详图1、基坑侧边防水卷材铺贴要求基坑侧边及距坡顶、坡底800mm宽度范围内防水卷材必须实铺。

2、后浇带超前止水构造做法①沉降后浇带均采用超前止水构造；②先浇筑超前止水构造的砼，再浇筑底板砼；③底板砼浇筑前应对先浇筑的砼表面凿毛处理；④超前止水伸缩缝下增设500 宽防水附加层；3、导墙止水钢板焊接及阴阳角位置做法①止水钢板搭接处需要双面紧贴满焊，搭接长度为100mm。

②阴阳角处的止水钢板采用整块板弯折后贯通。

③止水钢板搭接位置距离转角不应小于300mm。

4、止水钢板穿柱、梁部位的箍筋加固方法①当止水钢板需穿过柱子和梁箍筋时，此箍筋应使用开口箍，与止水钢板进行焊接。

②单面焊接长度不小于10d 且不允许将止水钢板焊穿。

5、止水螺杆的质量要求①双面焊接饱满；②无砂眼、无夹渣、无漏焊；③螺栓直径d 不应小于14mm；④止水环厚度3mm；6、地下室外墙止水螺杆端部处理方法①取下锥形螺套。

②聚合物水泥砂浆封堵。

③做防水附加层。

7、地下室外墙采用脱卸式止水螺杆①内杆加工尺寸必须准确。

②锥形螺套控制外墙尺寸。

③钢制大模板穿墙螺栓采用图一。

④木模穿墙螺栓采用图二。

8、外墙抗渗与非抗渗混凝土交接位置处理方法①地下室墙体混凝土浇筑时，应在内墙距外墙200mm 位置设置竖向通长钢丝网，拦截抗渗混凝土。

②待外墙抗渗混凝土浇筑完成后再浇筑内墙混凝土。

9、地下室外墙根部防水做法①转角位置做50mm 圆弧。

②转角、变形缝、施工缝、管根处做防水附加层，宽度不小于500mm。

③立面防水卷材搭接宽度不小于150mm。

④相连卷材接头应错开不小于500mm。

⑤上下两层和相邻两幅卷材的接缝应错开1/2 幅宽且两层卷材不得垂直铺贴。

10、出墙群管管根做法①出墙群管管根应设置混凝土墩台，与外墙混凝土同时浇筑，外侧群管外皮距墩台外边混凝土不小于200mm。

②群管横竖向净间距不小于100mm。

③群管端头采用钢板临时封堵时，钢板不应超出管边，以便正面模板安装。

三、各部位防水设计图1、地下室底板防水做法示意图地下室底板大面做法底板变形缝防水做法底板变形缝处防水做法底板后浇带防水构造做法底板后浇带防水做法高低跨连接处防水做法桩头防水处理采用水泥基渗透结晶型防水涂料 +改性沥青防水涂料 +卷材的复合防水做法。

：防水处理工序如下：1.由总承包方凿出桩头至设计标高位置，调整受力钢筋，并切割露出的定位钢筋，并由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格。

2.水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm范围，涂刷参考用量1.2kg/㎡，成膜厚度约1.0mm ；3.在桩头部位收口卷材采用橡胶沥青防水涂料涂抹。

注意事项：1、桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。

同时，涂料采用硬毛刷搓揉涂刷。

见下图：2、地下室侧墙防水做法 地下室底板防水交接处预留做法水泥渗透结晶型涂料需要用硬毛刷搓揉涂刷，以保证活性物质与混凝土紧密结合地下室侧墙抗渗增强处理方法：侧墙抗渗增强处理技术侧壁底板防水接头做法：地下室侧墙地面收口做法：防水系统地面收口做法穿墙管件防水处理穿墙群管的防水做法3、屋面防水做法种植屋面基本做法：种植屋面基本构造上人屋面做法出屋面管道防水做法4、厨房卫生间防水做法卫生间防水构造做法出屋面管道防水大样注明：侧墙墙体四面墙体防水高度均为1800mm。

四、改性沥青防水卷材防水成功案例在我司历年承接施工的防水工程中，所有工程的质量都得到了甲方、监理公司的一致好评，其中采用改性沥青防水卷材的成功案例不在少数，现将其节选如下：五、本设计方案所用产品简介(一)、APP 改性沥青防水卷材产品简介 【产品】“雨虹”牌塑性体（APP ） 改性沥青防水卷材是无规聚丙烯（APP ）或聚烯烃类聚合物（APAO 、APO ）等改性剂的沥青做浸渍和涂盖材料，上表面覆以聚乙烯膜、细砂、矿物片（粒）料或铝箔、铜箔等隔离材料所制成的可以卷曲的片状防水材料。
