MPLS LDP 基本配置

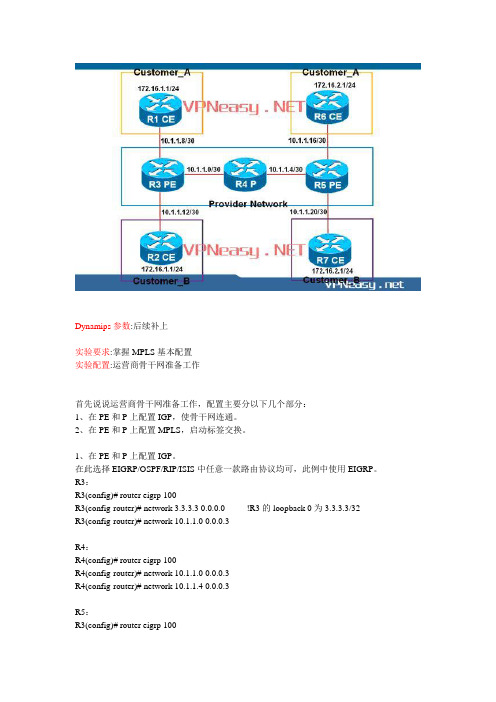

Dynamips参数:后续补上实验要求:掌握MPLS基本配置实验配置:运营商骨干网准备工作首先说说运营商骨干网准备工作，配置主要分以下几个部分：1、在PE和P上配置IGP，使骨干网连通。

2、在PE和P上配置MPLS，启动标签交换。

1、在PE和P上配置IGP。

在此选择EIGRP/OSPF/RIP/ISIS中任意一款路由协议均可，此例中使用EIGRP。

R3：R3(config)# router eigrp 100R3(config-router)# network 3.3.3.3 0.0.0.0 !R3的loopback 0为3.3.3.3/32R3(config-router)# network 10.1.1.0 0.0.0.3R4：R4(config)# router eigrp 100R4(config-router)# network 10.1.1.0 0.0.0.3R4(config-router)# network 10.1.1.4 0.0.0.3R5：R3(config)# router eigrp 100R3(config-router)# network 5.5.5.5 0.0.0.0 !R5的loopback 0为5.5.5.5/32R3(config-router)# network 10.1.1.4 0.0.0.32、在PE和P上配置MPLSR3：R3(config)# inte***ce s1/2.1 point-to-pointR3(config-if)# description connect to R4R3(config-if)# mpls ipR4：R4(config)# inte***ce s1/2.1 point-to-pointR4(config-if)# description connect to R3R4(config-if)# mpls ipR4(config)# inte***ce s1/2.2 point-to-pointR4(config-if)# description connect to R5R4(config-if)# mpls ipR5：R5(config)# inte***ce s1/2.1 point-to-pointR5(config-if)# description connect to R4R5(config-if)# mpls ip骨干网准备工作配置完毕！客户端（CE）配置接着来谈谈CE的配置，CE需要将客户的网络接入运营商，同时将自己的路由通告给PE，然后由PE通过骨干网将路由通告给该客户的其他CE。

LDP（Label Distribution Protocol）是一个用于在MPLS （Multiprotocol Label Switching）网络中分发标签的协议。

在MPLS网络中，标签用于在数据包传输过程中对数据包进行标记和路由选择。

在LDP中，路由器通过使用标签来识别和路由数据包。

在MPLS网络中，常常会遇到需要为非32位路由（例如IPv6路由）分发标签的情况。

为了处理这种情况，LDP提供了一些命令和配置选项，使得可以为非32位路由分发标签。

下面是一些LDP给非32位路由分发标签的命令：1.配置LDP协议：在配置LDP协议时，需要使用相关命令来启用LDP协议，并配置相应的参数。

对于非32位路由，可能需要特定的参数配置。

2.指定IPv6路由：在分发标签之前，需要先指定要为哪些IPv6路由分发标签。

可以使用命令来指定IPv6路由，并在配置中明确表明这些路由需要被分发标签。

3.配置标签分发策略：针对非32位路由，需要配置相应的标签分发策略。

这包括指定哪些路由需要被分发标签，以及如何分发标签。

4.配置路由策略：为非32位路由分发标签时，需要配置相应的路由策略来确保标签被正确分发并应用到数据包上。

5.启用标签分发：需要使用命令来启用对非32位路由的标签分发。

这将确保配置的标签分发策略和路由策略生效，并开始为非32位路由分发标签。

总结：在MPLS网络中，LDP提供了丰富的命令和配置选项，使得可以为非32位路由分发标签。

通过配置LDP协议、指定IPv6路由、配置标签分发策略、配置路由策略并启用标签分发，可以实现对非32位路由的标签分发。

这些命令和配置选项为网络管理员提供了灵活的手段，以满足不同网络环境下的需求。

LDP（Label Distribution Protocol）在MPLS（Multiprotocol Label Switching）网络中的作用和重要性不言而喻。

它是一个基于TCP的标签分发协议，用于在MPLS网络中为数据包分发标签，以实现更高效的数据传输和路由选择。

MPLS LDP/CR_LDP基础北研测试 NE 80李磊汇报大纲ØMPLS 概述Ø MPLS 支持的一些功能MPLS 概述基本概念•基本组成单元•基本工作过程•基本信令协议MPLS 基本概念•MultiProtocol Label Switching•将标记交换/转发和网络层路由技术集于一身的一种标准化路由与交换技术平台•多协议(MultiProtocol)是指其上层和下层协议可以是当前网络中存在的各种协议MPLS 概述基本概念基本组成单元基本工作过程•基本信令协议MPLS 的几个概念LDP: Label Distribution ProtocolLSP: Label Switched PathFEC: Forwarding Equivalence Class LSR: Label Switching RouterLER: Label Edge RouterMPLS LSR (MPLS的基本组成单元)•构成q控制模块l路由的选择l MPLS控制协议LDP的执行l标记的分配与发布l标记信息库的形成q转发模块l依据标记信息库建立标记转发表l对标记分组进行简单的转发操作MPLS 概述基本概念基本组成单元基本工作过程•基本信令协议MPLS 基本工作过程•首先在各个LSR中为有业务需求的FEC建立路由表和标记映射表(FEC-Label映射),即成功建立LSPFEC¯—¶¤• ظø˚ ˜… —ł “•¢几点说明MPLS 概述基本概念基本组成单元基本工作过程•基本信令协议LDP 协议LDP的基本概念•LDP的工作过程(消息交换)LDP的基本概念•LDP是MPLS的一种控制与信令协议•主要功能ＦＥＣ映射v建立与维护标记交换路径LDP 协议LDP的基本概念LDP的工作过程(消息交换)标记分发协议 LDP •LDP PDULSR之间信息交互的基本单元•TLV ˆ – ˚ LDP消息中的大部分信息与数据交互信息的构成•所有的各种LDP消息都包含在PDU中•每个PDU中可以包含一个或多个LDP消息•LDP消息中带有一个或多个相应的TLVLDP PDU 头(10字节)一个或多个LDP 消息每个消息中包含一个或多个必选或可选参数TLVLDP的消息交换•发现阶段建立LDP对等实体LSP‰»»»发现阶段基本发现机制•发现通过链路层直接相连的LSR •周期性地发送LDP链路Hello消息•目的地址•对称的发现发现阶段扩展发现机制•发现不通过链路层直接相连的LSR •周期性地发送LDP目标Hello消息•目的地址目标LSR可以自行决定是否响应Hello消息发现阶段“Hello”消息•消息头(U,消息类型消息标识符)•Common Hello Parameters TLVv Hello 消息保持时间v两个FLAGØT请求发送目标Hello消息指示Ø保留字段接收时忽略•Optional Parametersv传输地址 TLV(长度4)Common Hello Parameters TLV 保留R 类型编码(0x0400)0T 保持时间长度0LDP的消息交换•发现阶段建立LDP对等实体LSP‰»»»会话的建立传输连接建立•会话初始化会话的建立传输连接建立•传输地址的确定v在Hello消息中通告的传输地址v发送Hello消息时的源IP地址•主被动关系的确定v传输地址大者为主动方•LDP TCP连接的建立v由主动方主动尝试建立v被动方等待会话的建立传输连接建立会话初始化会话的建立会话的初始化•交换初始化消息•协商初始化参数Ø会话保持时间Ø标记通告方式Ø最大PDUØ环路检测等•成功建立会话会话初始化消息•消息头(U,消息类型消息标识符)•Common Session Parameters TLVv协议版本号(2 字节)v会话保持时间v标记通告方式v环路检测&最大路径向量(D/7 bits)v最大PDUv收方LDP标识符(LSR ID(4字节)Common Session Parameters TLV 收方LDP 标识符PVLim 保留 (7 b)D TLV 编码０最大PDU 长度A 会话保持时间协议版本号长度0会话初始化过程•主动方发送初始化消息--OPENSENT•被动方查找有无匹配邻接体—OPENREC v有:继续查看初始化消息的内容是否可接受v初始化消息的内容可以接受:返回自己的初始化消息及“keepalive”消息---OPENREC•主动方---OPERATIONALv收到可接受的初始化消息:发送“keepalive”消息—OPENRECv收到“keepalive”消息---OPERATIONAL•被动方收到“keepalive”消息---OPERATIONAL会话初始化过程•当主被动双方都处于OPERATIONAL状态会话成功建立•在初始化过程中会引起TCP连接的关闭,会话建立不成功地址消息•成功的建立会话后•LSR向他的LDP对等实体发送•接收LSR将通过此消息来维护LDP标识符与下一跳地址的映射数据库地址消息•消息头•地址列表 TLV(地址簇字段)•无可选参数LDP的消息交换•发现阶段建立LDP对等实体LSP‰»»»标记的分发与管理LSP的建立与维护详细处理过程包括v上游LSR发起的标记请求处理过程v上游LSR发起的标记路由不存在处理过程v下游LSR发起的标记分发处理过程v下游LSR发起的标记撤销处理过程v上游LSR发起的标记释放处理过程LDP的消息交换•发现阶段建立LDP对等实体LSP‰»»»会话的撤消•会话保持定时器v LSR针对每个LDP会话维持一个会话保持定时器v每收到一个LDP PDU»Æ» –£‡ ¶¤˚–˘ ‰« —´¸¢—´v在定时器超时前未收到任何PDU则关闭TCP连接汇报大纲Ø MPLS 概述ØMPLS 支持的一些功能MPLS 支持的一些功能•MPLS TEMPLS TE•TE¶ ´• …‡ ˜ ——§¿ ˘˚… ˆ˝ł´ ˚ ·˜ …» ˆ ‰ ¯ ˜ ß ˆ· ¶ł– ˆ `¸·«˝‡SPF算法得出的多个业务流的最短路径汇聚到一条特定链路或路由器接口上的弊病MPLS TE •对于SPF算法的改进算法Ø网络的物理链路信息ｈｏｐ　ｃｏｕｎｔØ业务的实际需求信息MPLS TE •MPLS TE•MPLS TERSVP提供给CSPF算法MPLS TE•业务量参数属性 (CR_LDP:Traffic TLV)•通用路径选择与管理属性l显示路由 (CR_LDP: ER-TLV)l多重路径优先级别l资源类别亲和属性 (CR_LDP: Resource Class TLV) l适应性属性 (Re-optimization)l负载分配•优先权属性 (CR_LDP:Pre-emption TLV)•强占权属性 (CR_LDP:Pre-emption TLV)•弹性属性 (链路故障后的重路由功能)•策略属性 (类似于传统路由协议的策略)MPLS 支持的一些功能•MPLS TEMPLS QOS•MPLS QOS实际是对于IP QOS的MPLS 实现label•映射的方式主要有两种MPLS TE 与 MPLS QOS •TE˚˙»‚ ˛æ`¿ ˜ ¡´•˛˚•QOS¶ ¸ø — ›… ‚ˆ´• ¶· ‰˙ł– ˛æ·ƒ谢谢几点说明•标记分发协议不只LDP一种决定由谁来去掉分组的标记•Label可以不只一层返回。

MPLSLDP建⽴LSP⽰例及解析LDP建⽴LSP⽰例及解析摘要：本⽂简要介绍LDP建⽴LSP的配置，及LSP建⽴好之后，MPLS包的转发。

LDP建⽴LSP的核⼼思路：通过全局启⽤LDP和接⼝的mpls标签转发功能，借由已经建⽴好的IGP并通告的路由，实现fec和标签、接⼝的映射关系，Forwarding Equivalence Class (FEC)转发等价类在此处即是具有相同⽬的⼦⽹的地址,通过IGP交互获得。

LDP负责标签的交互(分发)，维持邻居关系。

出接⼝也是通过IGP获知。

基本LDP配置⽰例1.拓扑：2.配置说明(Cisco)：全局启⽤Cisco快速转发（CEF）全局启⽤ldp mpls标签交换配置接⼝IP地址包括loopback环回⼝地址启⽤IGP协议，这⾥⽤的OSPF接⼝下启⽤mpls通常启⽤mpls 的基本配置思路接⼝IP(包括loopback)IGPLSR idMPLS LDP全局使能接⼝mpls ldp使能3.主要配置：接⼝，Loopback接⼝地址地址，ospf配置略，具体可参看配置⽂件。

这⾥需要说明的是OSPF配置的⽬的主要是要能把PE1,2,P1,2之间的链路的路由通告给对⽅，包括loopback 接⼝。

router-id不是必须使⽤loopback接⼝，但这样⽐较好，接⼝不容易出现异动。

PE1(config)#ip cefPE1(config)#mpls ldp router-id Loopback1 //配置ldp router-id配置⼀个可达的接⼝PE1(config)#int gi 1/0PE1(config-if)#mpls ipP1，P2，PE2配置参考上述配置Show running-config配置：P2.txt Pe1.txt P1.t x t Pe2.txt4.检查配置⽣效结果：配置完成后可通过show mpls ldp neighbor查看到LDP邻居关系。
