SJ99D无创血压计动态检定仪操作规程
仪器简介：

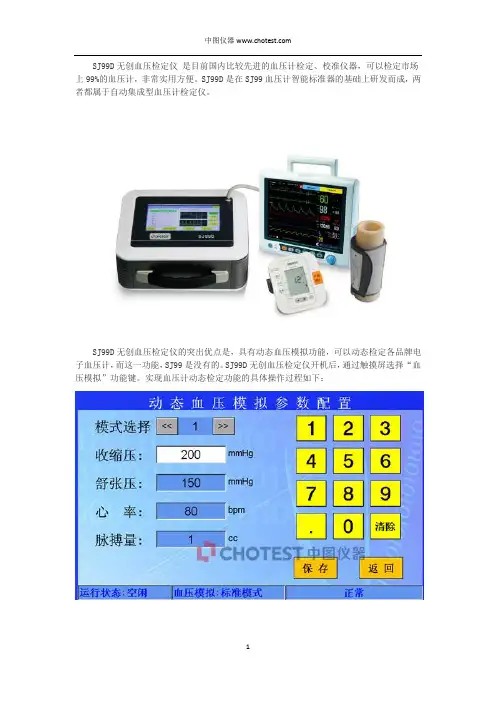

SJ99D无创血压计动态检定仪是一种应用于示波法无创血压监护仪的多用途
检测仪器。SJ99D能提供动态血压模拟，静态校准，自动泄漏测试，以及过压释放检测。可用于检验多种不同血压监护仪的性能指标。SJ99D可提供450mmHg(60kPa)的压力值用于自动泄漏测试、过压测试和压力源模拟。
广泛应用于计量、医院、研究院、高校实验室，用于血压计校验，也可用于精密压力表，一般压力表等校验。
1、目的：
为了规范SJ99D无创血压计动态检定仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。为保障国家计量单位制的统一和量值的准确可靠，保障广大人民的身体健康，以有效的措施来控制影响检测质量的各种因素，确保检测质量，为客户提供可靠数据，出具符合国家标准、准确无误的证书，制定本作业指导书。
2、适用范围
血压计、血压表、无创自动测量血压计的血压测量。
3、主要技术指标：
静态压力测量：
压力发生范围：(0-60) kPa[(0-450)mmHg]
压力测量范围：(0-60) kPa[(0-450)mmHg]
准确等级：0.1级，0.05级
0.1级分辨率： 0.01 kPa(0.1mmHg)
0.05级分辨率： 0.001 kPa(0.01mmHg)
控压稳定度：0.05%F.S
动态血压模拟：
成人模式：收缩压：(6.7～34.0)kPa[(50～255)mmHg]
舒张压：(4.0～26.0)kPa[(30～195)mmHg]
新生儿模式：收缩压：(4.0～16.0)kPa[(30～120)mmHg]
舒张压：(1.3～13.3)kPa[（10～100）mmHg]
血压示值重复性：不大于0.3kPa(2mmHg)
心率范围： (30-250) 次/min
脉搏容积达到2.4cc时200BPM
脉搏容积达到1.2cc时250BPM
心率准确度：±(1%R.D+1)（30～200）次/min
脉搏量：(0.1-2.4)CC
增量：0.1CC
显示单位：kPa, mmHg, cmH20, inH2O及PSI (用户可选择)
尺寸：270mm×220mm×100mm
重量：5KG
4、操作规程：
4.1. 检查外观是否受损。
4.2. 开机及预热：接通标准器电源按下电源开关键开启仪器，开机后仪器进行自检。
4.3. 系统进入主界面，切换所检测项目模式。
4.3.1血压模拟:对血压示值重复性进行检测。
4.3.2单项测量：产生标准压力，对示值误差、气密性、放气速率、灵敏度进行鉴定。
4.3.3自动测量：静态压力示值误差、系统气密性、自动放气速率（听诊法压力计）、灵敏度（压力表）、动态血压模拟进鉴定。先设定好所需鉴定参数，点击开始，记录数据即可。
4.3.4系统设置：包括对压力校准、量程、检测模式、密码等设置，也可对系统进行管理、参数进行查询。
4.4. 关机：监测完毕后，按下开关机键关机。
5.、维护保养
5.1. 日常清洁：不能将4SJ99D无创血压计动态检定仪浸湿。仪器不防水，液体会损坏电路，仪器应保持清洁无灰尘和污染。仪器工作面可用汽油或乙醇棉擦拭。
5.2. 贮存：贮存在防火、抗撕裂、防风雨并且通风良好的干燥器内。
5.3. 仪器搬运：用原包装箱装好仪器及配件，搬运和使用过程中轻拿轻放。
6、注意事项
6.1.仪器是计量校准设备，一般在无震动的环境中使用，仪器应水平放置，工作电压（220V±10%）要求稳定。
6.2本仪器可自动监测压力值变化，如压力值超出量程范围即会报警音提示。
6.3.仪器每次使用完后应关闭电源。
6.4仪器应存放干燥、阴凉处，有利于延长设备使用寿命，若出现失调和其他异常现象，应和厂家或供货商联系，不可盲目拆修。
7、检测技术依据
1、《无创自动测量血压计检定规程》JJG_692-2010
2、《血压计和血压表检定规程》JJG 270-2008
