唐山大型钢铁通过式抛丸机东莞振隆部件内容说明

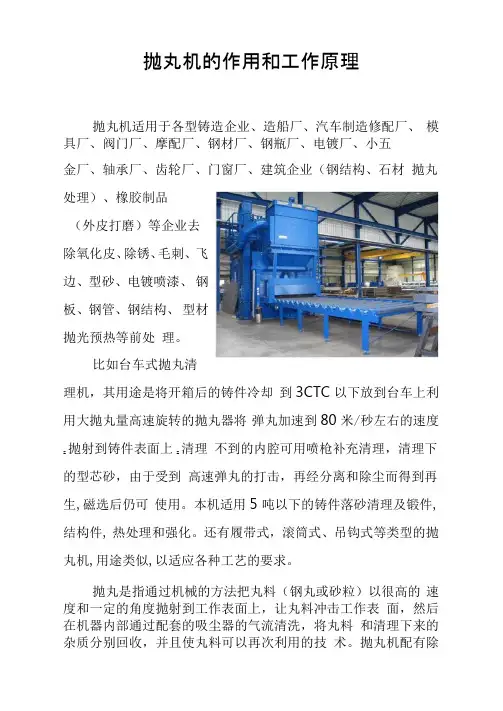

抛丸机的作用和工作原理抛丸机适用于各型铸造企业、造船厂、汽车制造修配厂、模具厂、阀门厂、摩配厂、钢材厂、钢瓶厂、电镀厂、小五金厂、轴承厂、齿轮厂、门窗厂、建筑企业（钢结构、石材抛丸处理）、橡胶制品（外皮打磨）等企业去除氧化皮、除锈、毛刺、飞边、型砂、电镀喷漆、钢板、钢管、钢结构、型材抛光预热等前处理。

比如台车式抛丸清理机，其用途是将开箱后的铸件冷却到3CTC以下放到台车上利用大抛丸量高速旋转的抛丸器将弹丸加速到80米/秒左右的速度抛射到铸件表面上z清理不到的内腔可用喷枪补充清理，清理下z的型芯砂，由于受到高速弹丸的打击，再经分离和除尘而得到再生,磁选后仍可使用。

本机适用5吨以下的铸件落砂清理及锻件,结构件, 热处理和强化。

还有履带式，滚筒式、吊钩式等类型的抛丸机,用途类似,以适应各种工艺的要求。

抛丸是指通过机械的方法把丸料（钢丸或砂粒）以很高的速度和一定的角度抛射到工作表面上，让丸料冲击工作表面，然后在机器内部通过配套的吸尘器的气流清洗，将丸料和清理下来的杂质分别回收，并且使丸料可以再次利用的技术。

抛丸机配有除尘器,可做到无尘、无污染施工,既提高效率,又保护环境。

抛丸机按其行走形式可分为三种：手推式、车载式和自行式。

抛丸机操作时通过控制和选择丸料的颗粒大小、形状，以及调整和设走机器的行走速度,控制丸料的抛射流量,得到不同的抛射强度，获得不同的表面处理效果。

抛丸处理工艺和抛丸处理设备根据需要处理的表面的不同，通过三个参数来控制处理后的表面状况的。

选择丸料的大小和形状;设备的行走速度;丸料的流量大小。

以上三个参数互相配合,可以得到不同的处理效果，确保抛丸处理后表面的理想粗糙度。

例如：采用S330钢丸,流量10A ,处理C50混凝土表面,可以达到粗糙度90 ;处理沥青表面,可以去除泛油层, 同时达到粗糙度80 ;处理钢板时，可以达到SA3的清洁度标准。

抛丸机是指能抛出高速弹丸来清理或强化铸件表面的一种设备，而且他还可以对铸件进行落砂、除芯等处理。

抛丸机工作原理引言概述：抛丸机是一种常用的表面处理设备，广泛应用于金属制品的清理、去除表面氧化层和增加表面粗糙度等工艺中。

本文将详细介绍抛丸机的工作原理，包括抛丸机的基本构造、工作过程和应用。

一、抛丸机的基本构造1.1 抛丸机的主体结构抛丸机主要由机壳、抛丸轮、抛丸室、抛丸室门、抛丸机电机等组成。

机壳是抛丸机的外部保护结构，通常由钢板焊接而成，具有良好的刚性和密封性。

抛丸轮是抛丸机的核心部件，由电机带动，通过高速旋转产生的离心力将抛丸物料抛射到被处理物体表面。

1.2 抛丸室的结构抛丸室是抛丸机的工作空间，通常由耐磨钢板制成。

抛丸室内壁覆盖有耐磨材料，以增加抛丸物料与被处理物体的碰撞效果。

抛丸室内还设有合理的导向装置，使抛丸物料能够均匀地分布在被处理物体表面。

1.3 抛丸机电机的作用抛丸机电机是抛丸机的动力来源，通过带动抛丸轮的旋转实现抛丸物料的抛射。

电机通常采用交流电机或直流电机，具有较高的功率和转速，以确保抛丸物料能够充分击打被处理物体表面。

二、抛丸机的工作过程2.1 准备工作在进行抛丸处理之前，需要将被处理物体放置在抛丸室内，并确保抛丸室门密封良好。

同时，根据被处理物体的材质和处理要求，选择合适的抛丸物料。

2.2 抛丸过程当抛丸机启动后，电机带动抛丸轮高速旋转，抛丸物料被离心力抛射到抛丸室内。

抛丸物料与被处理物体表面发生碰撞，以去除表面氧化层、清理污垢或增加表面粗糙度。

同时，抛丸室内的抛丸物料与被处理物体表面反弹后再次被抛射，以实现更加均匀的处理效果。

2.3 结束工作抛丸处理完成后，停止抛丸机的运行，打开抛丸室门，将被处理物体取出。

根据需要，可进行后续的喷涂、涂装等工艺。

三、抛丸机的应用3.1 金属制品清理抛丸机能够有效去除金属制品表面的氧化层、锈蚀和污垢，使其恢复光洁的表面状态，为后续的加工和涂装提供良好的基础。

3.2 表面粗糙度增加通过抛丸处理，可以增加金属制品表面的粗糙度，提高其与涂层或粘接材料的附着力，增强产品的耐久性和使用寿命。

抛丸机工作原理标题：抛丸机工作原理引言概述：抛丸机是一种常用的表面处理设备，广泛应用于汽车、航空航天、机械制造等行业。

它通过高速旋转的抛丸轮将金属颗粒或砂粒等弹射到工件表面，以去除氧化层、焊渣、油污等杂质，从而达到清洁、增强表面硬度的效果。

本文将详细介绍抛丸机的工作原理。

一、抛丸机的工作原理1.1 抛丸轮的旋转抛丸轮是抛丸机的核心部件，它通过电机驱动高速旋转。

在旋转的同时，抛丸轮内部的金属颗粒或砂粒也被带动一起旋转。

1.2 弹射装置的作用抛丸轮旋转时，金属颗粒或砂粒通过弹射装置被抛射出去，以一定的速度和角度撞击到工件表面。

这种撞击力可以去除表面的杂质和氧化层。

1.3 集尘系统的作用在抛丸过程中，金属颗粒或砂粒会产生大量的粉尘。

集尘系统通过吸风装置将这些粉尘收集起来，避免对环境造成污染。

二、抛丸机的分类2.1 悬挂式抛丸机悬挂式抛丸机适用于处理大型工件，工件通过吊钩悬挂在抛丸室内旋转，抛丸轮将金属颗粒或砂粒弹射到工件表面。

2.2 地面式抛丸机地面式抛丸机适用于处理平板或小型工件，工件放置在传送带上，通过传送带将工件送入抛丸室，实现表面处理。

2.3 旋转式抛丸机旋转式抛丸机适用于处理管材或圆形工件，工件通过旋转机构带动旋转，抛丸轮将金属颗粒或砂粒均匀撒播到工件表面。

三、抛丸机的应用领域3.1 汽车制造汽车零部件的表面处理是抛丸机的重要应用颀，可以去除零件表面的氧化层和油污，增强零件的表面硬度和耐腐蚀性。

3.2 航空航天航空航天领域对零部件的表面质量要求极高，抛丸机可以有效去除焊渣和氧化层，提高零部件的表面光洁度。

3.3 机械制造在机械制造领域，抛丸机可以用于去除铸件表面的氧化皮和砂粒，提高铸件的精度和表面质量。

四、抛丸机的优势4.1 高效节能抛丸机采用机械弹射原理，工作效率高，能耗低，节约能源。

4.2 自动化程度高抛丸机可以实现自动化生产，减少人工干预，提高生产效率。

4.3 表面处理效果好抛丸机可以均匀撒播金属颗粒或砂粒，实现对工件表面的全面清洁和增强。

目录一、功能概述二、主要技术规格三、主要技术指标四、供货范围五、主要特点概述六、产品执行标准七、设备随机附件八、机器外型尺寸九、供货期十、服务质量承诺十一、部分业绩一、设备功能概述车架抛丸机主要用于专用车车架在喷漆前对其表面进行抛丸除锈强化、喷涂防锈漆膜，以提高钢材抗腐蚀能力，提高抗疲劳能力，提高效率，减轻清理工作的劳动强度，减轻环境污染，用于提高其产品的外观质量和产品的表面抗腐蚀性能。

二、主要技术规格三、主要技术指标四、主要特点概述本生产线由送进辊道、抛丸清理室、出料辊道、抛丸除尘系统、电控系统等组成。

输送系统车架输送系统由送进辊道、抛丸室辊道、出料辊道组成。

★抛丸系统抛丸机由前密封室、抛丸室、抛丸室辊道、后密封室、丸料循环系统和抛丸除尘系统等组成。

1、密封室前后密封室各悬挂多层耐磨橡胶帘，悬挂式结构，便于拆换维修，底部毛刷排使密封更加严密，防止弹丸飞出，粉尘外逸。

2、抛丸室抛丸室由室体壳、耐磨铸铁防护板、（抛丸室辊道）、抛丸器总成、抽风口、等组成。

室体耐磨护板采用积木式搭接，相连的护板具有卡口式连接，消除护板直接拼接时的间隙。

抛丸室上下面各布置4台抛丸器以完全覆盖工件表面。

抛丸室采用优质钢材焊接而成，室内装有耐磨铸铁板防护，采用积木式结构安装，用高铬耐磨铸铁螺母固定，耐用且维修方便。

抛丸器优化布置，以确保工件的全面覆盖，消除清理死区。

抛丸器布置示意3、抛丸器抛丸器是本机关键部件，对钢材清理质量及使用寿命，维护都有很大影响。

本机采用国际领先技术Q035型抛丸器（引进美国技术专利）主要由叶轮、电机、分丸轮、定向套、护板、传动机构等组成。

本机安装8台Q035型抛丸器、经三维动态确定抛射角度，上部四台配备15kw电机，底部四台配备15kw电机，以确保抛头上下对称分布，作用力均匀，清理效果明显，达到变形量小，效果好的目的。

抛丸器主要零件叶轮选用20CrMnMo材料渗碳淬火，加工后经过平衡检测，定向套、分丸轮、护板均选用特种耐磨铸铁制造，工件表面硬度HRC60-65，有效高的耐磨性及使用。
