下载文档原格式
丁苯橡胶硬度与比重表
丁苯橡胶（ SBR）是一种合成橡胶，由丁二烯和苯乙烯共聚而成，其中苯乙烯单元增强了橡胶的耐油性和耐热性。
以下是丁苯橡胶的基本参数、优缺点和应用方向：
基本参数：
密度：1.1-1.2（g/cm³
硬度：60-100（Shore（A
拉伸强度：5-20（MPa
伸长率：200-600%
耐热性：工作温度-30°C（到+120°C
耐化学性：具有很好的耐油性、耐溶剂性
优点：
△良好的耐油性和耐热性，可在高温、高压、高速和化学环境下工作。
△具有很好的耐化学性，对很多化学物质具有很好的稳定性和抗腐蚀性。
△良好的物理机械性能，如弹性、拉伸强度和耐磨性。
缺点：
▼对极性溶剂和氧化剂敏感。
▼低温下的强度和韧性较差。
▼不适用于酸性环境。
应用方向：
汽车和机械制造业：作为密封件、油封、胶垫和轮胎等产品的制造材料。
石油和化工工业：用于油管、油垫、密封件和化工管道等制品的制造。
食品和制药工业：用于制造食品和药品容器、管道和密封件等。

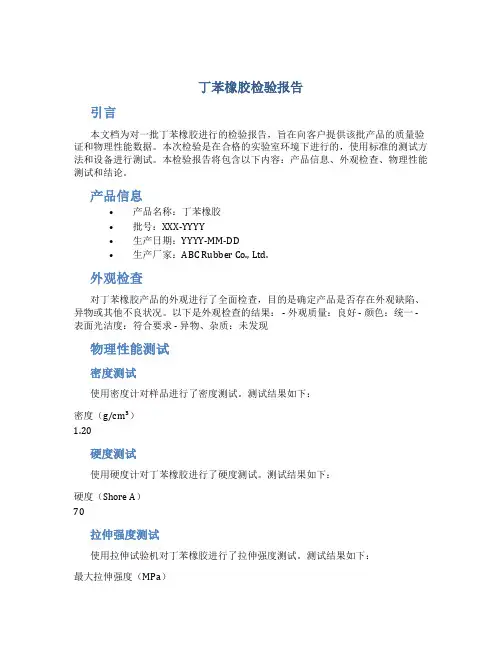

丁苯橡胶检验报告引言本文档为对一批丁苯橡胶进行的检验报告，旨在向客户提供该批产品的质量验证和物理性能数据。
本次检验是在合格的实验室环境下进行的，使用标准的测试方法和设备进行测试。
本检验报告将包含以下内容：产品信息、外观检查、物理性能测试和结论。
产品信息•产品名称：丁苯橡胶•批号：XXX-YYYY•生产日期：YYYY-MM-DD•生产厂家：ABC Rubber Co., Ltd.外观检查对丁苯橡胶产品的外观进行了全面检查，目的是确定产品是否存在外观缺陷、异物或其他不良状况。
以下是外观检查的结果： - 外观质量：良好 - 颜色：统一 - 表面光洁度：符合要求 - 异物、杂质：未发现物理性能测试密度测试使用密度计对样品进行了密度测试。
测试结果如下：密度（g/cm³）1.20硬度测试使用硬度计对丁苯橡胶进行了硬度测试。
测试结果如下：硬度（Shore A）70拉伸强度测试使用拉伸试验机对丁苯橡胶进行了拉伸强度测试。
测试结果如下：最大拉伸强度（MPa）15伸长率测试使用拉伸试验机对丁苯橡胶进行了伸长率测试。
测试结果如下：伸长率（%）500结论根据对丁苯橡胶的检验结果分析，可以得出以下结论： 1. 该批丁苯橡胶外观质量良好，无异物、杂质，表面光洁度符合要求。
2. 丁苯橡胶的密度为1.20 g/cm³，硬度为70 Shore A，拉伸强度为15 MPa，伸长率为500%。
以上数据均符合产品要求和标准规定。
3. 综合以上分析，我们认为该批丁苯橡胶产品具备良好的质量和物理性能。
请注意，本检验报告仅针对所提供样品的检验结果，不具备对其他批次丁苯橡胶的推论效力。
如有任何疑问或需要进一步的信息，请联系生产厂家。
参考文献[1] ASTM D412-06, Standard Test Methods for Vulcanized Rubber and Thermoplastic Elastomers-Tension. ASTM International, West Conshohocken, PA, 2006.[2] ASTM D2240-05, Standard Test Method for Rubber Property-Durometer Hardness. ASTM International, West Conshohocken, PA, 2005.[3] ASTM D792-13a, Standard Test Methods for Density and Specific Gravity (Relative Density) of Plastics by Displacement. ASTM International, West Conshohocken, PA, 2013.。
丁苯橡胶(styrene-butadiene rubber,sbr)百度百科/view/479980.htm丁苯橡胶（SBR) 是最大的通用合成橡胶品种，也是最早实现工业化生产的橡胶之一。
★参考价格：1.8～2.4万元/吨★理化性能1.基本特性：较好的强伸、弹性、低温、耐磨以及耐泥水、油污、酒精、甘油2.丁苯橡胶（sbr）的数均分子量为1.5～4*105，重均分子量为2～10*105，通用丁苯橡胶的玻璃化温度为-55℃，结合苯乙烯量大的丁苯橡胶玻璃化温度高。
3. sbr依其结合苯乙烯的多少，性质有所差异。
Eg:研究了结合苯乙烯质量分数在22.5%～24.5%范围内变化时,对丁苯橡胶性能的影响.结果表明,随结合苯乙烯提高,SBR1500 相对分子质量及其分布变化微小;生胶门尼粘度、拉伸强度、300%定伸强度稍有增大,而扯断伸长率明显降低,扯断永久变形有所增大,硬度提高,而撕裂强度、回弹值降低;橡胶的硫化性能中最大转矩、最小转矩有所增大,硫化时间T10、T90有所延长,阿克隆磨耗量、屈挠温升增大;并且丁苯橡胶的抗热氧老化性能有所提高,抗热分解的能力明显增强.4. sbr具有较好的综合性能，它的机械性能、加工性能和制品应用性能均与天然橡胶相近，其中耐磨、耐热、耐老化、永久变形和硫化速度等特征优于天然橡胶。
优点：低成本的非抗油性材质,良好的抗水性,硬度70以下具良好弹力,高硬度时具较差的压缩性；缺点：不建议使用强酸、臭氧、油类、油酯和脂肪及大部份的碳氢化合物之中。
★制备1.一般工作温度：-40～702.丁二烯与苯乙烯之共聚合物,丁二烯和苯乙烯为重要原材料。
3.sbr大体上可分为乳液聚合丁苯橡胶（esbr）和溶液聚合丁苯橡胶（ssbr）。
在乳液聚合丁苯橡胶中，重要单体是丁二烯（约3/4），苯乙烯为辅助单体（约1/4）。
大分子链上含有不饱和双键，反式1,4结构约占70%。
丁苯橡胶无结晶性。
溶液法聚合的丁苯橡胶具有有规立构性。
第1篇一、实验目的1. 了解丁苯橡胶的合成原理及制备方法。
2. 掌握乳液聚合反应的基本操作和实验技能。
3. 分析丁苯橡胶的性能及其影响因素。
二、实验原理丁苯橡胶（SBR）是一种合成橡胶，由丁二烯和苯乙烯在引发剂的作用下进行乳液聚合反应而成。
该反应过程为自由基聚合反应，具体原理如下：\[ n\text{C}_4\text{H}_6 + n\text{C}_6\text{H}_5\text{CH}=CH_2\rightarrow (\text{C}_6\text{H}_5\text{CH}-\text{CH}_2\text{C}_4\text{H}_6)_n \]其中，C4H6代表丁二烯，C6H5CH=CH2代表苯乙烯，n为聚合度。
三、实验仪器与试剂1. 仪器：搅拌器、反应釜、温度计、压力计、真空泵、乳液聚合反应装置等。
2. 试剂：丁二烯、苯乙烯、引发剂（过氧化氢、过硫酸铵等）、乳化剂（十二烷基硫酸钠等）、调节剂（十二烷基苯磺酸钠等）、去离子水等。
四、实验步骤1. 准备反应釜，加入适量的去离子水。
2. 加入引发剂，搅拌均匀，待引发剂完全溶解。
3. 加入乳化剂，搅拌均匀。
4. 加入苯乙烯和丁二烯，搅拌均匀。
5. 将反应釜加热至预定温度，维持一段时间。
6. 冷却反应釜，终止聚合反应。
7. 离心分离乳液，得到丁苯橡胶乳液。
8. 将乳液干燥，得到丁苯橡胶粉。
五、实验结果与分析1. 实验结果根据实验条件，我们制备了不同分子量的丁苯橡胶。
实验结果表明，随着聚合温度、聚合时间、单体浓度等条件的改变，丁苯橡胶的分子量、门尼粘度、抗拉强度等性能也会发生变化。
2. 结果分析（1）聚合温度：温度对丁苯橡胶的分子量有显著影响。
温度越高，分子量越小。
这是因为高温有利于自由基的生成和迁移，导致链增长反应加剧，从而降低分子量。
（2）聚合时间：聚合时间对丁苯橡胶的性能也有一定影响。
随着聚合时间的延长，分子量逐渐增大，抗拉强度和硬度也随之提高。
丁苯橡胶理化性质与质量指标1.1 丁苯橡胶的基本概念丁苯橡胶又称丁苯胶；英文名：Emulsion-polymerized styrene butadiene rubber、Styrene Butadiene Rubber；简称：SBR；分子式：C12H14；分子量：158.2426；CAS号：9003-55-8；结构式：图1.1 丁苯橡胶分子结构式丁苯橡胶（SBR) 是最大的通用合成橡胶品种，也是最早实现工业化生产的橡胶之一。
它是1,3-丁二烯与苯乙烯的无规共聚物。
丁苯橡胶的综合性能好，是合成橡胶中产量最高、消耗量最大的品种，常与天然橡胶掺混或单独使用。
丁苯橡胶（SBR）按聚合体系可分为乳聚丁苯橡胶（ESBR）和溶聚丁苯橡胶（SSBR）两类。
乳聚丁苯橡胶根据聚合温度的不同，分为高温乳聚丁苯橡胶和低温乳聚丁苯橡胶两大类。
一般乳聚丁苯橡胶苯乙烯含量为23.5%，苯乙烯含量高于40%的称为高苯乙烯丁苯橡胶，结合苯乙烯达到70%～90%者则称为高苯乙烯树脂。
此外，还有充油乳聚丁苯橡胶和充油充炭黑乳聚丁苯橡胶。
乳聚丁苯橡胶主要用于轮胎胎面胶、胎侧胶，也广泛用于胶带、胶管、胶辊、胶布、鞋底、医疗用品及其他工业制品，并少量用于电线、电缆等非橡胶制品中。
溶聚丁苯橡胶是丁二烯和苯乙烯在烃类溶剂中采用有机锂引发阴离子聚合而制得的共聚物。
溶聚丁苯橡胶具有耐磨、耐寒、生热低、回弹性高、收缩性低、色泽好、灰分少、纯度高以及硫化速度快等优点，近年来在发达国家发展较快。
溶聚丁苯橡胶有纯溶聚丁苯和充油溶聚丁苯两类。
溶聚丁苯橡胶主要用于制造轮胎，制造皮带、刮水板、窗框密封及散热器软管等工业用零部件，制造胶鞋、雨衣、毡布、手套、风衣及气垫床等日用品，应用相当广泛。
溶聚丁苯橡胶是兼具多种综合性能的橡胶品种。
其生产工艺与乳聚丁苯橡胶相比，具有装置适应能力强、胶种多样化、单体转化率高、排污量小、聚合助剂品种少等优点，是今后的发展方向。
1.2 丁苯橡胶的特性丁苯橡胶与其它通用橡胶一样，是一种不饱和的烃类高聚物，能溶于大部分溶解度参数相近的烃类溶剂中，而硫化胶仅能溶胀。
丁苯橡胶理化性质与质量指标1.1 丁苯橡胶的基本概念丁苯橡胶又称丁苯胶；英文名：Emulsion-polymerized styrene butadiene rubber、Styrene Butadiene Rubber；简称：SBR；分子式：C12H14；分子量：158.2426；CAS号：9003-55-8；结构式：图1.1 丁苯橡胶分子结构式丁苯橡胶（SBR) 是最大的通用合成橡胶品种，也是最早实现工业化生产的橡胶之一。
它是1,3-丁二烯与苯乙烯的无规共聚物。
丁苯橡胶的综合性能好，是合成橡胶中产量最高、消耗量最大的品种，常与天然橡胶掺混或单独使用。
丁苯橡胶（SBR）按聚合体系可分为乳聚丁苯橡胶（ESBR）和溶聚丁苯橡胶（SSBR）两类。
乳聚丁苯橡胶根据聚合温度的不同，分为高温乳聚丁苯橡胶和低温乳聚丁苯橡胶两大类。
一般乳聚丁苯橡胶苯乙烯含量为23.5%，苯乙烯含量高于40%的称为高苯乙烯丁苯橡胶，结合苯乙烯达到70%～90%者则称为高苯乙烯树脂。
此外，还有充油乳聚丁苯橡胶和充油充炭黑乳聚丁苯橡胶。
乳聚丁苯橡胶主要用于轮胎胎面胶、胎侧胶，也广泛用于胶带、胶管、胶辊、胶布、鞋底、医疗用品及其他工业制品，并少量用于电线、电缆等非橡胶制品中。
溶聚丁苯橡胶是丁二烯和苯乙烯在烃类溶剂中采用有机锂引发阴离子聚合而制得的共聚物。
溶聚丁苯橡胶具有耐磨、耐寒、生热低、回弹性高、收缩性低、色泽好、灰分少、纯度高以及硫化速度快等优点，近年来在发达国家发展较快。
溶聚丁苯橡胶有纯溶聚丁苯和充油溶聚丁苯两类。
溶聚丁苯橡胶主要用于制造轮胎，制造皮带、刮水板、窗框密封及散热器软管等工业用零部件，制造胶鞋、雨衣、毡布、手套、风衣及气垫床等日用品，应用相当广泛。
溶聚丁苯橡胶是兼具多种综合性能的橡胶品种。
其生产工艺与乳聚丁苯橡胶相比，具有装置适应能力强、胶种多样化、单体转化率高、排污量小、聚合助剂品种少等优点，是今后的发展方向。
1.2 丁苯橡胶的特性丁苯橡胶与其它通用橡胶一样，是一种不饱和的烃类高聚物，能溶于大部分溶解度参数相近的烃类溶剂中，而硫化胶仅能溶胀。

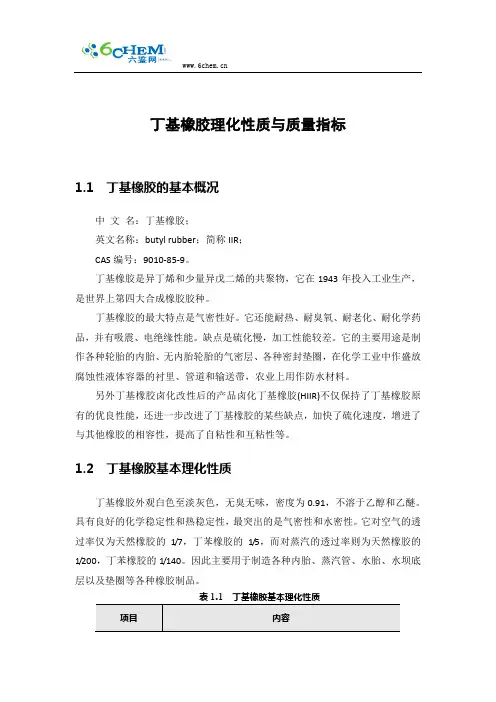

丁基橡胶理化性质与质量指标1.1 丁基橡胶的基本概况中文名：丁基橡胶；英文名称：butyl rubber；简称IIR；CAS编号：9010-85-9。
丁基橡胶是异丁烯和少量异戊二烯的共聚物，它在1943年投入工业生产，是世界上第四大合成橡胶胶种。
丁基橡胶的最大特点是气密性好。
它还能耐热、耐臭氧、耐老化、耐化学药品，并有吸震、电绝缘性能。
缺点是硫化慢，加工性能较差。
它的主要用途是制作各种轮胎的内胎、无内胎轮胎的气密层、各种密封垫圈，在化学工业中作盛放腐蚀性液体容器的衬里、管道和输送带，农业上用作防水材料。
另外丁基橡胶卤化改性后的产品卤化丁基橡胶(HIIR)不仅保持了丁基橡胶原有的优良性能，还进一步改进了丁基橡胶的某些缺点，加快了硫化速度，增进了与其他橡胶的相容性，提高了自粘性和互粘性等。
1.2 丁基橡胶基本理化性质丁基橡胶外观白色至淡灰色，无臭无味，密度为0.91，不溶于乙醇和乙醚。
具有良好的化学稳定性和热稳定性，最突出的是气密性和水密性。
它对空气的透过率仅为天然橡胶的1/7，丁苯橡胶的1/5，而对蒸汽的透过率则为天然橡胶的1/200，丁苯橡胶的1/140。
因此主要用于制造各种内胎、蒸汽管、水胎、水坝底层以及垫圈等各种橡胶制品。
表1.1 丁基橡胶基本理化性质项目内容外观白色至淡灰色气味无臭无味密度0.91溶解性不溶于乙醇和乙醚用于制造汽车内胎、无内胎轮胎、气球、电缆绝缘层、蒸汽管、主要用途水胎、贮槽衬里、水坝底层及垫圈等各种橡胶制品1.3 丁基橡胶的包装、运输及贮存及其他等包装：丁基橡胶产品均为块状胶，胶块先用高压聚乙烯薄膜热合封装后放入木箱进行贮存和运输。
胶块净重量为(25± 0.2)kg；每箱胶净重量为1050kg。
运输：应防止日光照射和雨水淋泡，避免损坏包装和侵入杂物。
注意防止冷流变形。
贮存：丁基橡胶应存放在通风、清洁、干燥的仓库中，严禁露天堆放和阳光直接照射。
还应成行堆放，保持一定行距，注意防止冷流变形。
丁苯橡胶丁苯橡胶是由1，3-丁二烯与苯乙烯共聚而得的高聚物，简称SBR，是一种综合性能较好的产量和消耗量最大的通用橡胶。
其工业生产方法有乳液聚合法和溶液聚合法，其中主要是采用乳液聚合生产的丁苯橡胶。
主要产品有：低温丁苯橡胶、高温丁苯橡胶、低温丁苯橡胶炭黑母炼胶、低温充油丁苯橡胶、高苯乙烯丁苯橡胶、液体丁苯橡胶等。
采用溶液聚合生产的丁苯橡胶有烷基锂引发、醇烯络合物引发、锡偶联、高反式等丁苯橡胶。
下面重点介绍低温丁苯橡胶的生产工艺技术。
一、主要原料1、1,3-丁二烯1，3-丁二烯的结构式为：CH2＝CH－CH＝CH21，3-丁二烯是最简单的共轭双烯烃。
在常温、常压下为无色气体，有特殊气味，有麻醉性，特别刺激粘膜。
容易液化，易溶于有机溶剂。
相对分子质量为54.09，相对密度0.6211，熔点－108.9℃，沸点－4.5℃。
性质活泼，容易发生自聚反应，因此在贮存、运输过程中要加入叔丁邻苯二酚阻聚剂。
与空气混合形成爆炸性混合物，爆炸极限为2.16%～11.47%（体积）。
是合成橡胶、合成树脂等的原料。
2丁苯橡胶1，3-丁二烯主要由丁烷、丁烯脱氢，或碳四馏分分离而得。
2、苯乙烯二、丁苯橡胶的生产原理与工艺1、聚合原理丁二烯与苯乙烯在乳液中按自由基共聚合反应机理进行聚合反应。
在典型的低温乳液聚合共聚物大分子链中顺式约占9.5%，反式约占55%，乙烯基约占12%。
如果采用高温乳液聚合，则其产物大分子链中顺式约占16.6%，反式约占46.3%，乙烯基约占13.7%。
2．低温乳液聚合生产丁苯橡胶工艺（1）典型配方（2）条件确定分散介质一般以水为分散介质。
要求必须采用去离子水，以保证乳液的稳定和聚合产物的质量。
用量一般为单体量的60%～300%，水量多少体系的稳定性和传热都有影响，水量少，乳液稳定性差，不利于传热；尤其在低温下聚合这种影响更大，因此，低温乳液聚合生产丁苯橡胶要求乳液的浓度低一些为好，一般控制单体与水的比值为1∶1.05～1∶1.8（物质的量的比），而高温乳液聚合则为1∶2.0～1∶2.5。

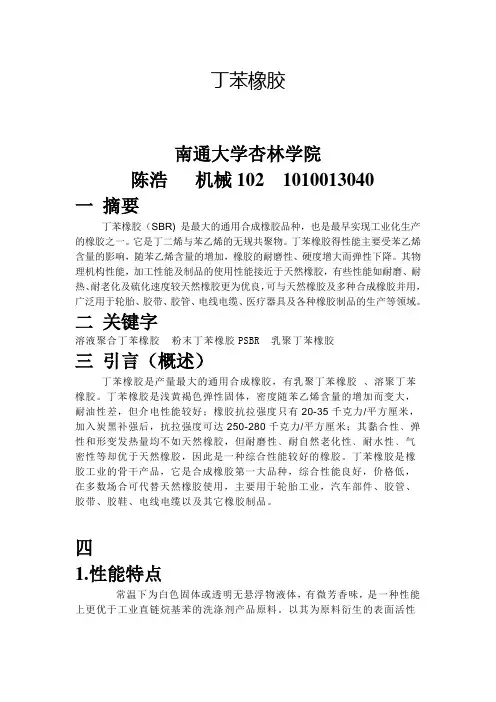

丁苯橡胶摘要：丁苯橡胶（SBR) ，又称聚苯乙烯丁二烯共聚物。
其物理机构性能，加工性能及制品的使用性能接近于天然橡胶，有些性能如耐磨、耐热、耐老化及硫化速度较天然橡胶更为优良，可与天然橡胶及多种合成橡胶并用，广泛用于轮胎、胶带、胶管、电线电缆、医疗器具及各种橡胶制品的生产等领域，是最大的通用合成橡胶品种，也是最早实现工业化生产的橡胶品种之一。
关键词：丁苯橡胶自由基聚合聚合方法丁苯橡胶的改性丁苯橡胶的应用丁苯橡胶（SBR）是应用于轮胎胎面胶的重要胶种之一，在较大幅度的提高胎面抗湿滑性的同时能够明显改善其耐磨耗性能。
由于轮胎胎面胶中常并用天然橡胶（NR），为了使胎面具有良好的综合性能，所以需要使丁苯橡胶与天然橡胶有良好的混容性[1,2]。
虽然乳聚丁苯橡胶（ESBR）能够达到提高胎面胶抗湿滑性和耐磨性的要求，但是乳聚丁苯橡胶与天然橡胶的混容性较差，从而影响到其它重要的性能，尤其会使生热量大增[3,4]，而对于轮胎而言则将会增大其滚动阻力，增加油耗。
基于此，人们用溶液聚合的方法制得了在分子链结构上与乳聚丁苯橡胶有着明显区别的溶聚丁苯橡胶(SSBR)[5]。
近来的研究成果表明，SSBR 与天然橡胶的并用体系，能够较好地解决轮胎的抓着力、滚动阻力、耐磨性之间实现最佳平衡的问题，因此，溶聚丁苯橡胶成为开发“绿色轮胎”最主要的研究对象之一[6]。
丁苯橡胶是苯乙烯与丁二烯单体通过无规共聚得到的，丁苯橡胶链节中包含苯乙烯、1-2-聚丁二烯、顺 1-4-聚丁二烯、反 1-4-聚丁二烯四种结构单元。
其中，苯乙烯赋予了胶料一定的强度和耐磨性，但会显著提高胶料的刚性和生热量；1-4聚丁二烯赋予胶料较好的柔顺性和抗湿滑性并能够降低生热量，但强度性能较低，且耐磨性较差；而 1-2-聚丁二烯则兼具苯乙烯和 1-4-聚丁二烯两种结构的优点。
按照不同的聚合方法可以将丁苯橡胶（SBR）分成乳液聚合丁苯橡胶（即乳聚丁苯橡胶/ESBR）和溶液聚合丁苯橡胶（即溶聚丁苯橡胶/SSBR）。

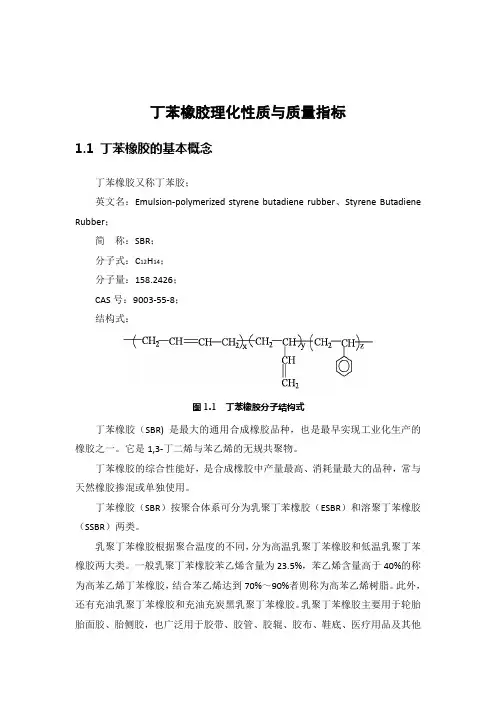

丁苯橡胶理化性质与质量指标
1.1 丁苯橡胶的基本概念
丁苯橡胶又称丁苯胶；
英文名：Emulsion-polymerized styrene butadiene rubber、Styrene Butadiene Rubber；
简称：SBR；
分子式：C12H14；
分子量：158.2426；
CAS号：9003-55-8；
结构式：
图1.1 丁苯橡胶分子结构式
丁苯橡胶（SBR) 是最大的通用合成橡胶品种，也是最早实现工业化生产的橡胶之一。
它是1,3-丁二烯与苯乙烯的无规共聚物。
丁苯橡胶的综合性能好，是合成橡胶中产量最高、消耗量最大的品种，常与天然橡胶掺混或单独使用。
丁苯橡胶（SBR）按聚合体系可分为乳聚丁苯橡胶（ESBR）和溶聚丁苯橡胶（SSBR）两类。
乳聚丁苯橡胶根据聚合温度的不同，分为高温乳聚丁苯橡胶和低温乳聚丁苯橡胶两大类。
一般乳聚丁苯橡胶苯乙烯含量为23.5%，苯乙烯含量高于40%的称为高苯乙烯丁苯橡胶，结合苯乙烯达到70%～90%者则称为高苯乙烯树脂。
此外，还有充油乳聚丁苯橡胶和充油充炭黑乳聚丁苯橡胶。
乳聚丁苯橡胶主要用于轮胎
胎面胶、胎侧胶，也广泛用于胶带、胶管、胶辊、胶布、鞋底、医疗用品及其他工业制品，并少量用于电线、电缆等非橡胶制品中。
溶聚丁苯橡胶是丁二烯和苯乙烯在烃类溶剂中采用有机锂引发阴离子聚合而制得的共聚物。
溶聚丁苯橡胶具有耐磨、耐寒、生热低、回弹性高、收缩性低、色泽好、灰分少、纯度高以及硫化速度快等优点，近年来在发达国家发展较快。
溶聚丁苯橡胶有纯溶聚丁苯和充油溶聚丁苯两类。
溶聚丁苯橡胶主要用于制造轮胎，制造皮带、刮水板、窗框密封及散热器软管等工业用零部件，制造胶鞋、雨衣、毡布、手套、风衣及气垫床等日用品，应用相当广泛。
溶聚丁苯橡胶是兼具多种综合性能的橡胶品种。
其生产工艺与乳聚丁苯橡胶相比，具有装置适应能力强、胶种多样化、单体转化率高、排污量小、聚合助剂品种少等优点，是今后的发展方向。
1.2 丁苯橡胶的特性
丁苯橡胶与其它通用橡胶一样，是一种不饱和的烃类高聚物，能溶于大部分溶解度参数相近的烃类溶剂中，而硫化胶仅能溶胀。
丁苯橡胶能进行许多聚烯烃型反应，如氧化、臭氧破坏、卤化和氢卤化等。
在光、热、氧和臭氧结合作用下，将发生物理化学变化，但其被氧化的作用比天然橡胶缓慢，即使在较高温度下老化反应的速度也较缓慢。
光对丁苯橡胶的老化作用不明显，但丁苯橡胶对臭氧的作用比天然橡胶敏感，耐臭氧性比天然橡胶差。
丁苯橡胶的低温性能稍差，脆性温度约为-45℃。
与其它通用橡胶相似，影响丁苯橡胶电性能的主要因素是配合剂。
丁苯橡胶的物理性能列于表1.1。
表1.1 丁苯橡胶（结合苯乙烯23.5%）的物理性能
填充50份炭黑硫化性能未硫化胶纯胶硫化胶
胶密度，kg/m3933 980 1150
体积膨胀系数，β=(1/V)(δV/δT)，K-1932.5-933.940-1000 530×10-6
5
玻璃化温度，K 660×10-3660×10-6221
650-700×
1.50 比热容(cp)，KJ/(kg·K) 209-214
10-6
ΔCρ/αT，KJ/(kg·K) 1.89 221 -- 导热性，W/(m·K) 3.2×10-2 1.83 0.300 燃烧值，MJ/kg -- 0.190-0.250 --
折射率(nρ) -56.5 -- --
dnρ/dT，K-1 1.5345 -- --
1.534-1.53
-- 2.50 介电常数(1kHz)
5
体积弹性模量(等温)，GPa -37×10-5 2.66 400-600 扯断伸长率，。
% 2.5 1.96 17-28 拉伸强度中，MPa 1.89 400-600 --
性能SBR NR
生胶格林强度/MPa ~0.5 1.4-2.5
纯胶硫化胶拉伸强度/MPa 1.4-3.0 17-25
填充50份炭黑硫化胶拉伸强度/MPa 17-28 25-35
填充50份炭黑硫化胶撕裂强度/(KN/m) 40-60 90-160
与一般通用橡胶相比，丁苯橡胶具有如下优缺点。
缺点有：
（1）丁苯橡胶纯胶强度低，需加入高活性补强剂后方可使用。
丁苯橡胶加配合剂的难度比天然橡胶大，配合剂在橡胶中分散性差。
（2）反式结构多，侧基上带有苯环，因而滞后损失大，生热高，弹性低，耐寒性也稍差。
但充油后能降低生热。
（3）收缩大，生胶强度低，粘着性差。
（4）硫化速度慢。
（5）耐屈挠龟裂性比天然橡胶好，但裂纹扩展速度快，热撕裂性能差。
优点有：
（1）硫化曲线平坦，胶料不易焦烧和过硫。
（2）耐磨性、耐热性、耐油性和耐老化性等均比天然橡胶好。
高温耐磨性好，适用于乘用胎。
（3）加工中分子量降到一定程度后不再降低，因而不易过炼，可塑度均匀。
硫化胶硬度变化小。
（4）提高分子量可达到高填充。
充油丁苯橡胶的加工性能好。
（5）丁苯橡胶很容易与其它高不饱和通用橡胶并用，尤其是与天然橡胶或顺丁橡胶并用，经配合调整可以克服丁苯橡胶的缺点。
乳聚丁苯橡胶具有良好的综合性能，其加工性能、物理机械性能和制得的橡胶产品的使用性能均接近于天然橡胶，且耐老化、耐热性和耐磨性均优于天然橡胶，可与天然橡胶、聚丁二烯橡胶并用而改善加工性能和物理性能。
但其弹性比天然橡胶低，滞后损失大，硫化胶生热高，收缩变形大，表面不光滑，黏性和自黏性差。
溶聚丁苯橡胶具有优良的耐磨性、耐沟纹龟裂性，且对湿路面抓着力、耐热性及在高温下长时间暴露后的耐屈挠性良好，加之在密炼机混炼时生热低、压出膨胀率小、填充量高等特点，主要应用于轮胎方面，约占溶聚丁苯胶总产量的80%，如制造轿车轮胎、大型轮胎胎面、雪地轮胎胎体等。
从耐磨性、拉伸强度、硫化平坦性、耐屈挠性和耐热性等考虑，特别适于制造耐热运输带。
由于耐低温
性、防震性与金属粘合性好，适用于制造皮带、刮水板、窗框密封及散热器软管等工业用零部件。
另外，由于溶聚丁苯橡胶具有触感好，耐候性、回弹性好以及永久变形小等优点，可用于制作雨衣、毡布、风衣及气垫床等，还可制作发泡均匀、结构致密的海绵材料。
溶聚丁苯橡胶由于其良好的辊筒操作性、压延性、耐磨性以及高填充性，还广泛地用于制鞋业，用它制作的鞋，具有色泽鲜艳、触感良好、表面光滑、花纹清晰、不易走形、硬度适中等优点。
随着轮胎子午化的普及，尤其是新型节能子午线轮胎的发展，对轮胎用胶提出了更高的要求，不仅要求胶料强度高，抗湿滑性好，还要求滚动阻力低（车辆的燃料中10～20%是用来克服轮胎的滚动阻力的）。
传统的乳聚丁苯橡胶抗湿滑性好，但滚动阻力大；天然橡胶和顺丁橡胶滚动阻力小，但抗湿滑性又差；而溶聚丁苯橡胶则兼具了抗湿滑性好和滚动阻力低的综合性能。
据报道，采用新型溶聚丁苯橡胶制造的轮胎与采用乳聚丁苯橡胶制造的轮胎相比，滚动阻力减少30%，抗湿滑性提高3%，耐磨性提高11%，燃料消耗降低5～6%。
因此近几年随着新型节能轮胎的发展，溶聚丁苯橡胶在发达国家中发展较快。
在美国，目前80%以上的轿车轮胎胎面中使用了溶聚丁苯橡胶，日本及西欧地区的轮胎生产商也在轿车轮胎胎面中较大比例地使用溶聚丁苯橡胶。
……
①按聚合方法和条件分类
可以分为乳液聚丁苯橡胶和溶液聚丁苯橡胶；乳聚丁苯橡胶开发历史悠久，生产和加工工艺成熟，应用广泛，其生产能力、产量和消耗量在丁苯橡胶中均占首位。
溶聚丁苯橡胶是兼具多种综合性能的橡胶品种，其生产工艺与乳聚丁苯橡胶相比，具有装置适应能力强、胶种多样化、单体转化率高、排污量小、聚合助剂品种少等优点，是今后的发展方向。
乳液聚丁苯橡胶又可以分为高温乳液聚合丁苯橡胶和低温乳液聚合丁苯橡胶，后者应用较广，前者趋于淘汰。
在生产工艺上，乳液聚合丁苯橡胶更加成熟。
溶液聚丁苯橡胶(SSBR)是60年代初由美国Firestone和Phillips率先实现工业化生产的。
溶液聚丁苯橡胶具有多种结构，能制取各种类型的橡胶制品。
按丁二烯苯乙
烯两种单体共聚结合的方式，它可分为无规共聚型及嵌段共聚型，前一类为通用型合成橡胶，用于轮胎、鞋类和工业橡胶制品。
后一类为热塑性弹性体，是一种节约燃油型轮胎用胶，且具有一定的抗湿滑性，还用于鞋类及其他工业制品。
溶液丁苯和乳液丁苯一样，也可充油或充炭黑得到相应的充油或充炭黑的溶液丁苯橡胶。
溶聚丁苯胶因具有低滚动阻力和高抗湿滑和耐磨耗等优异性性能而成为80年代以来合成橡胶发展的热点之一。
②按填料品种分类
可以分为充炭黑丁苯橡胶、充油丁苯橡胶和充炭黑充油丁苯橡胶等。
③按苯乙烯含量分类
丁苯橡胶-10、丁苯橡胶-30、丁苯橡胶-50等，其中数字为苯乙烯聚合时的含量（质量），最常用的是丁苯橡胶-30。
详细内容参见六鉴网()发布《丁苯橡胶技术与市场调研报告》。
