网线水晶头接法

  • 格式：doc
  • 大小：36.00 KB
  • 文档页数：4

网线水晶头接法，交直连线和叉连接1法
许昌实验中学王灿峰
一、直连线(适合电脑与路由器、拨号猫、交换机)
两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
交叉连接一头568A一头568B （适用于电脑与电脑）
568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

568A标准：
绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8
568B标准：
橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8
注："橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同
事实上10M以太网的网线只使用1、2、3、6编号的芯线传递数据，即1、2用于发送，3、6用于接收，按颜色来说：橙白、橙两条用于发送；绿白、绿两条用于接收；4、5，7、8是双向线。

100M和1000M网卡需要使用四对线，即8根芯线全部用于传递数据。

由于10M网卡能够使用按100M方式制作的网线；而且双绞线又提供有四对线，所以日常生活中不再区分，10M网卡一般也按100M 方式制作网线。

两台电脑通过网线直接连接（即对等网）的有关设置
上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

但是这时两台电脑间不一定马上就能进行数据传
送，还必须进行相关的设置：
1. 指定每台电脑的ip 地址：
可以选择192.168.0.1 ———192.168.0.254 之间任何值作为这两台电脑的ip 地址，注意ip 地址不要重复使用。

2. 设置每台电脑的子网掩码为：255.255.255.0
3. 设置每台电脑的网关一样：
例如，如果第一台电脑的ip 地址是192.168.0.1，第二台电脑的ip 地址是192.168.0.2，则第一台电脑和第二台电脑的网关都应该是192.168.0.1 或都是192.168.0.2，或者网关取192.168.0.1 ———192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.100。

4. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同。

完成了上面 1. —— 4. 项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制－粘贴”互相传送数据了
网线水晶头接法，交直连线和叉连接2法
许昌实验中学王灿峰
如果是路由器链接路由器网线两端是不一样的（反线），
进算机连路由器是一样的（正线）
modem连接电脑的话一样
用正线
白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
水晶头做法有两种：
一、568A ，把网线剥开
从左到右排列顺序为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕二、568B，把网线剥开
从左到右排列顺序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
如果要制作PC交换机或集线器的网线，应该选择直通线：两头都是568A 或者两头都是568B
如果要制作路由器交换机或集线器的网线，应该选择直通线：两头都是568A 或者两头都是568B
如果我要制作PC PC 的网线，应该选择交叉线：一头是568A 、一头是568B
一头如果是568A，那么另外一头全部反接，
如一头为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
另一头为：棕、白棕、橙、白蓝、蓝、白橙、绿、白绿
直通双绞线：两端都为568B排线标准的双绞线
交叉双绞线：一端是568A标准，一端是568B标准的双绞线
568A排线顺序：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
568B排线顺序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
对于568A和568B，二者没有本质的区别，只是颜色上的区别，本质的问题是要保证：
（1）1、2线对是一个绕对
（2）3、6线对是一个绕对
（3）4、5线对是一个绕对
（4）7、8线对是一个绕对
（1）用HUB或交换机相互组网时，一根线的两头必须用同一个标准制作，在同一个HUB或交换机上最好只用一种标准制作网线；（2）当只有两台计算机不用HUB或交换机时，网线的一头需采用568A标准，另一头则应采用568B标准，这是因为网卡的脚1和脚2用作发送数据，而脚3和脚6用作接收数据引脚。

两种不同的标准正好和脚1、2、3、6相对应。

（3）不管两台计算机的物理位置多近，实践证明，网线的长度应大于1.5米，否则也会发生数据传输时断时续的现象。

以下情况必须使用交叉线：
1、两台计算机通过网卡直接连接（即所谓的双机直连）时；
2、以级联方式将集线器或交换机的普通端口连接在一起时；
以下情况必须使用直通线：
1、计算机连接至集线器或交换机时；
2、一台集线器或交换机以Up-Link端口连接至另一台集线器或交换机的普通端口时；
3、集线器或交换机与路由器的LAN端口连接时；
以下情况既可以使用直通线，也可使用交叉线：
1、集线器或交换机的RJ-45端口拥有极性识别功能，可以自动判断所连接的另一端设备，并自动实现MDI/MDI-II间的切换；
2、集线器或交换机的特定端口MDI/MDI-II开关，可通过拨动该开关选择使用直通线或交叉线与其他集线设备连接。

合集下载

网线水晶头接法序(图文详解)

网线水晶头接法序(图文详解)

网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

网线水晶头的接法要点

网线水晶头的接法要点


• 2、剥除外包皮即可见到双绞线的 4 对 8 条
芯线，并且可以看到每对的颜色都不同。 先把 4 对芯线一字并排排列，然后再把每 对芯线分开，并按从左到右：白橙、 橙、 白绿、蓝、白蓝、绿、白棕、棕的顺 序排列(这种排列称为 568B 排序)。然后 用 网线钳垂直于芯线排列方向剪齐。
3、左手水平握住水晶头，然后把剪齐、并列 排列的 8 条芯线对准水晶头开口并排 插入水 晶头中，注意一定要使各条芯线都插到水晶 头的底部，不能弯曲。
•
网线水晶头接法主要有两种， 一种是平行线接法，另一种是 交叉线接法。
必备工具：压线钳，水晶头，网 线，网线测试仪
一、平行线接法
• 1、用双绞线网线钳把五类双绞线的一端剪
齐(最好先剪一段符合布线长度要求的 网 线)，然后把剪齐的一端插入到网线钳用于 剥线的缺口中。注意网线不能弯， 直插进 去，直到顶住网线钳后面的挡位，稍微握 紧压线钳慢慢旋转一圈。
• 交叉线接法和直通线接法的基本步骤是一
样的，不同的就是芯线的排列规则了，并 且两个头的排列规则也不一样。主要有两 种排序：568A标准和568B标准(绿橙换位)。 即： • 568A 标准：白绿，绿，白橙，蓝，白 蓝，橙，白棕，棕 • 568B 标准：白橙，橙，白绿，蓝，白 蓝，绿，白棕，棕
• 交叉线接法即一端是568A标准， 另一端是
这序号做网络联线时非常重要,不能搞错。双绞线 的最大传输距离为100米。 标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝 白--5，橙--6，棕白--7，棕—8 ； 标准568B： 橙白--1，橙--2，绿白--3，蓝--4，蓝 白--5，绿--6，棕白--7，棕—8 。 1、2用于发送，3、6用于接收，4、5，7、8是双 向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8 双绞。

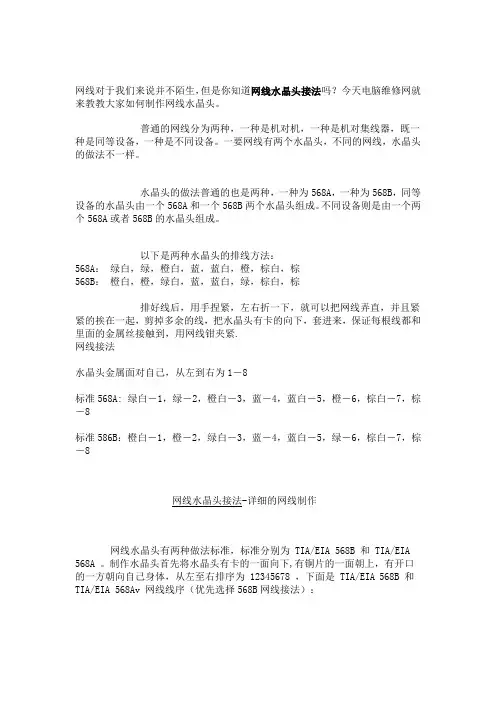

网线水晶头接法

网线水晶头接法

网线对于我们来说并不陌生，但是你知道网线水晶头接法吗？今天电脑维修网就来教教大家如何制作网线水晶头。

普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。

一要网线有两个水晶头，不同的网线，水晶头的做法不一样。

水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个568B两个水晶头组成。

不同设备则是由一个两个568A 或者568B的水晶头组成。

以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧.网线接法水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

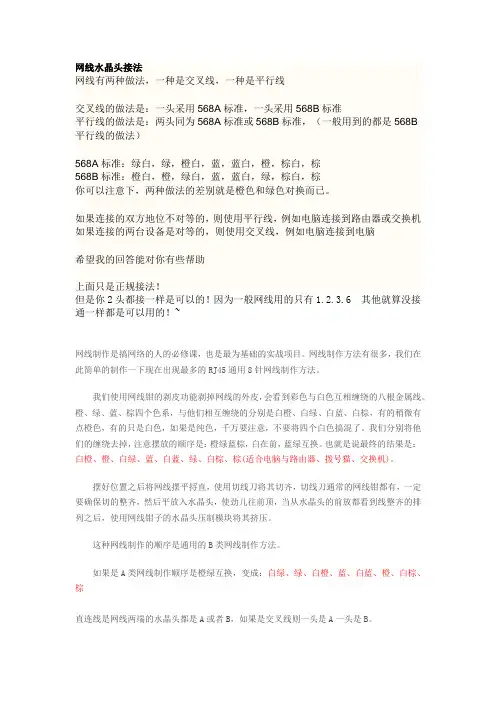

网线水晶头接法和线序
