电动机点动和自锁控制电路

电动机自锁控制电路实验总结实验总结：接触器自身是没有机械自锁的，所谓的自锁是靠电路实现的，首先要明白这一点。

一般的点动就是通过按钮送电到接触器的线圈，然后接触器吸合，松开按钮后线圈断电，接触器分开，这就是点动了。

长动是在点动的基础上，在接触器的常开辅助触头中再引出一条线经过"停止"按钮到线圈，当按下“启动”按钮后，线圈得电吸合，常开辅助触头闭合，线圈由此得电，这样松开“启动”按钮后，线圈也能保持得电吸合，就成了长动了。

只有按下“停止”按钮后，接触器的线圈断电，主触头分离。

点动控制：用手按下按钮后电动机得电运行，当手松开后，电动机失电，停止运行。

长动控制：用手按下按钮后电动机得电运行，当手松开后，由于接触器利用常开辅助触头自锁，电动机照样得电运行，只有按下停止按钮后电动机才会失电停止运行。

注意事项：(1)电动机和按钮的金属外壳必须可靠接地。

接至电动机的导线必须穿在导线通道内加以保护，或采用坚韧的四芯橡皮线或塑料护套线进行临时通电校验。

(2)电源进线应接在螺旋式熔断器底座的中心端上，出线应接在螺纹外壳上。

(3)按钮内接线时，用力不能过猛，以防螺钉打滑。

(4)热继电器的热元件应串接在主电路中，其常闭控制触点应串接在控制电路中。

(5)热继电器的整定电流必须按电动机的额定电流自行调整。

绝对不允许弯折双金属片。

(6)一般热继电器应置于手动复位的位置上，若需要自动复位时，可将复位调节螺钉以顺时针方向向里旋足。

(7)热继电器因电动机过载动作后，若要再次启动电动机，必须待热元件冷却后，才能使热继电器复位，一般复位时间：对自动复位需5分钟；对手动复位需2分钟。

(8)接触器的自锁常开触点KM必须与启动按钮SB2并联。

(9)在启动电动机时，必须在按下启动按钮SB2的同时，还应按住停止按钮，SB1，以保证万一出现故障可立即按下停止按钮SB1,防止扩大事故。

(10）接电前必须经教师检查无误后，才能通电操作。

点动控制电路工作原理
点动控制电路是一种常用的电路，用于实现设备或机器的点动运行。

它通过一个控制按钮或开关来控制电机的运行，使设备能够在按下按钮后持续运行，直到再次按下按钮或开关停止。

点动控制电路的工作原理如下：
1. 点动按钮：点动按钮是一个常闭按钮，在正常情况下按钮处于关闭状态，不提供电源给电机。

当按下按钮时，按钮瞬间打开并发送一个短暂的电流信号。

2. 控制电路：控制电路由电容器、继电器和其他电子元件组成。

在按钮打开时，电容器开始充电，继电器吸合并维持吸合状态，将电源电流传递给电机。

电容器的充电过程通常需要一段时间。

3. 电机运行：一旦继电器吸合，电机开始运行，并且将保持运行直到电容器完全充电。

在这期间，即使松开按钮，电机仍然保持运行状态。

4. 松开按钮：当电容器充电完毕后，相当于电容器断开了供电，电流中断。

这导致继电器失去电源，释放并切断电机电源。

总结起来，点动控制电路的主要原理是通过点动按钮来提供短暂的电流信号，继电器吸合并维持状态，将电源电流传递给电机，从而实现设备或机器的点动运行。

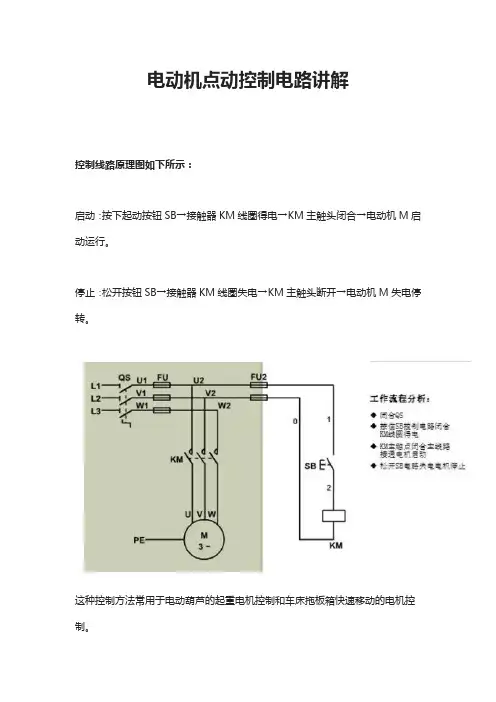

电动机点动控制电路讲解控制线路原理图如下所示：启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。

停止：松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。

这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。

点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路接线示意图如下图所示。

从图中可以看出点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。

其中以转换开关QS作电源隔离开关，熔断器FU 作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止，线路工作原理如下：当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM 的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

上图中点动正转控制接线示意图是用近似实物接线图的画法表示的，看起来比较直观，初学者易学易懂，但画起来却很麻烦，特别是对一些比较复杂的控制线路，由于所用电器较多，画成接线示意图的形式反而使人觉得繁杂难懂，很不实用。

因此，控制线路通常不画接线示意图，而是采用国家统一规定的电器图形符号和文字符号，画成控制线路原理图。

点动正转控制线路原理图，如下。

它是根据实物接线电路绘制的，图中以符号代表电器元件，以线条代表联接导线。

用它来表达控制线路的工作原理，故称为原理图。

原理图在设计部门和生产现场都得到了广泛的应用。

除了点动控制电路，在工作中，还会用到各种电路，比如：起保停电路、自锁控制电路、正反转控制电路、降压启动控制电路、启停控制电路等等...。

组成电气控制电路的基本规律及保护措施组成电气控制电路的基本规律有：按电气联锁进行控制的规律和按控制过程的变化参量进行控制的规律。

前者包括启动与停止控制（自锁电路）、正反向接触器间的互锁控制、实现按顺序工作时的联锁控制、连续工作与点动工作的联锁控制、多地或条件的联锁控制、自动循环控制等；后者包括按时间、电流、行程、速度等原则控制的规律。

电气联锁控制就是顺序控制，就是将各种控制电气及其触头，按照一定的逻辑关系组合来实现控制系统的要求。

变压掌控分成自锁，互相制约（分离式）、按先决条件制约、挑选制约、两地或多地操作控制等。

一：点动与自锁电路。

按下启动按钮，电动机转动；松开按钮后，电动机停转，这种控制称为点动控制。

按下启动按钮后抬起按钮，电动机能已连续运转，只有按下停放按钮时电动机才暂停，这种具备记忆功能的电路称作自锁电路。

其特点就是靠接触器自身辅助动合阀维持线圈得电的电路，称作自锁或自保电路，北起门锁促进作用的动合阀被称作自锁阀或自保阀。

若要求甲、乙两只接触器不能同时接通，则可在其线圈前互串对方的辅助动断触头，即在乙接触器线圈前串接甲接触器的辅助动断触头，在甲接触器线圈前串接乙接触器的辅助动断阀，这样可以确保每次最多就可以存有一只接触器得电，而另一只则无法得电，这种逻辑关系称作接触器分离式。

分离式实际上就是一种变压关系，之所以这样称呼，就是为了特别强调阀之间的分离式促进作用。

互锁电路又称为先动作优先电路，即先按下的启动开关所控制的继电器吸合，而后按下的启动开关所控制的继电器被锁定在释放状态。

若同时按下两个启动开关，则动作快者有效。

利用无机按钮的动合、动断阀在电路中起至相互制约的三相，称作机械变压或按钮变压。

利用无机按钮的变压功能，可以同时实现“正-反-停在”或“反-正-停在”掌控。

无机按钮虽具备变压功能，但工作不可信，因为在实际采用中，由于短路电流或大电流的长期促进作用，接触器的主阀可以被猛烈的电弧“烧焊”在一起，或者当接触器的机构失灵，韩祯祥阀无法断裂，这时若另一接触器动作，将可以导致电源短路事故。
