液位传感器

液位传感器的应用及原理液位传感器的应用液位传感器是一种用于检测液体或固体级别的传感器。

液位传感器广泛应用于各种工业领域和应用中，其中包括但不仅限于以下几个方面：1.工业自动化：液位传感器常被用于监测和控制工业过程中的液位状态，如水处理、油田开采、化学生产等。

通过及时准确地监测液位，液位传感器能够帮助实现自动化控制和节省人力成本。

2.环境监测：液位传感器在环境监测中起着重要的作用。

例如，用于测量水库、湖泊、河流、地下水位的变化；用于监测水井的水位，以确保饮用水供应安全；用于检测水污染物的浓度，保护环境安全等。

3.物流与仓储：液位传感器被广泛应用于物流和仓储管理中，用于监测油罐、燃料储存罐、粮食仓储等容器中的液位状态。

通过实时监测液位，物流公司和仓库管理者可以及时调度货物，预防物料溢出或耗尽的问题。

4.汽车工业：液位传感器在汽车工业中发挥着关键作用。

它们被用于监测车辆燃料箱中的油位，以及车辆冷却液、刹车液等仪表盘中的液位。

这些传感器不仅帮助驾驶者了解车辆状况，还能预警潜在问题，确保行车安全。

液位传感器的原理液位传感器的工作原理各不相同，下面介绍几种常见的液位传感器原理：1.浮子式液位传感器：浮子式液位传感器是一种机械式传感器，在液体中浮沉的浮球通过机械系统与传感器输出相关的电信号。

当液位上升时，浮球也会上升，通过浮子上的磁体和磁敏元件之间的磁力变化，转化为电信号输出。

浮球下降时，输出信号减小或消失。

2.压力式液位传感器：压力式液位传感器可以通过液位的静压力来判断液位高低。

传感器中的压力传感器或压力变送器可以感应到液体表面施加在传感器上的压力，根据压力的变化来确定液位高度。

3.电容式液位传感器：电容式液位传感器利用液位介质与传感器之间的电容变化来检测液位高低。

当液位上升时，液体与传感器之间的介电常数增加，电容值增大。

传感器测量电路会根据电容值变化来确定液位高度。

4.声波式液位传感器：声波式液位传感器通过发射和接收超声波信号来测量液位高度。

液位传感器的种类一、液位传感器概述液位传感器是一种用于测量液体或液态物质深度的传感器。

它广泛应用于工业生产、环境保护、医疗卫生等领域，对于监控液体的存储、流动和消耗等方面具有重要作用。

液位传感器具有多种类型，各有其独特的原理和应用范围。

二、液位传感器的种类与工作原理1.电容式液位传感器电容式液位传感器是利用电容器原理工作的。

在传感器内部，有一个电极和导电的液体介质。

当液位发生变化时，液体的介电常数会发生变化，从而影响电容器中的电容值。

通过测量电容值的变化，可以计算出液体的深度。

这种传感器具有响应速度快、精度高、稳定性好等优点，但容易受到温度、压力等因素的影响。

电容式液位传感器的具体工作原理如下：在传感器内部，有一个电极和导电的液体介质。

当液位发生变化时，液体的介电常数会发生变化，从而影响电容器中的电容值。

通过测量电容值的变化，可以计算出液体的深度。

2.超声波液位传感器超声波液位传感器是利用超声波的反射原理来测量液位。

在传感器内部，有一个超声波发生器和接收器。

当超声波发生器发出超声波时，它会在液体表面产生反射，然后被接收器接收。

通过测量超声波在空气中传播的时间，可以计算出液体的深度。

这种传感器具有非接触、测量精度高、适用范围广等优点，但受环境噪声和气体影响较大。

超声波液位传感器的具体工作原理如下：在传感器内部，有一个超声波发生器和接收器。

当超声波发生器发出超声波时，它会在液体表面产生反射，然后被接收器接收。

通过测量超声波在空气中传播的时间，可以计算出液体的深度。

3.光学式液位传感器光学式液位传感器是利用光的折射、反射、干涉等原理来测量液位的。

常见的光学式液位传感器有光纤液位传感器和激光液位传感器。

当光线通过液体时，会发生折射和反射现象，通过测量光线的折射和反射情况，可以推算出液体的深度。

这种传感器具有非接触、测量精度高、耐腐蚀等优点，但容易受到液体颜色、透明度等因素的影响。

光学式液位传感器的具体工作原理如下：在传感器内部，有一个光源和一个光接收器。

液位传感器工作原理引言概述：液位传感器是一种广泛应用于工业自动化领域的传感器，用于测量液体的高度或液位。

它可以实时监测液体的变化，并将数据传输给控制系统，从而实现液位的监测和控制。

本文将详细介绍液位传感器的工作原理，包括传感器类型、测量原理、工作方式和应用领域。

一、传感器类型：1.1 接触式液位传感器：接触式液位传感器通过直接接触液体来测量液位。

它通常由一个浸入液体中的探头和一个转换器组成。

当液位接触到探头时，传感器会发出信号，并将信号转换为电信号输出。

1.2 非接触式液位传感器：非接触式液位传感器不需要直接接触液体，通过测量液体与传感器之间的物理特性来确定液位。

常见的非接触式液位传感器有超声波传感器、雷达传感器和光电传感器等。

二、测量原理：2.1 压力测量原理：某些液位传感器使用压力传感器来测量液体的压力，然后通过压力与液位之间的关系来确定液位。

当液体高度增加时，液体对传感器施加的压力也会增加，从而可以计算出液位的高度。

2.2 电容测量原理：电容液位传感器通过测量液体与传感器之间的电容变化来确定液位。

当液体高度增加时，液体与传感器之间的电容值会发生变化，通过测量电容值的变化可以计算出液位的高度。

2.3 光学测量原理：光学液位传感器利用光的传输特性来测量液位。

传感器通过发射光束并测量光的反射或透射来确定液位的高度。

当液体高度增加时，光的反射或透射会发生变化，从而可以计算出液位的高度。

三、工作方式：3.1 连续式液位传感器：连续式液位传感器可以实时监测液位的变化，并以连续的方式输出液位数据。

它可以提供精确的液位测量结果，并适用于需要实时监测和控制的应用场景。

3.2 开关式液位传感器：开关式液位传感器只输出两种状态，即液位高和液位低。

当液位达到设定值时，传感器会触发开关信号，从而实现液位的控制。

它适用于一些简单的液位控制场景。

四、应用领域：4.1 工业领域：液位传感器在工业领域中广泛应用于液体储罐、管道和反应器等设备的液位监测和控制。

液位传感器的原理液位传感器是一种能够实时监测液体高度的设备，常用于工业控制、流量测量以及油罐等技术领域。

其工作原理基于液体与空气或固体的物理性质的差异。

液位传感器的基本原理是通过测量液位高度来检测液体是否存在或容器内液位高度的变化，将液体变换成电信号进行传输，从而实现对液位高度的测量和控制。

常用的液位传感器主要分为电容液位传感器、超声波液位传感器和压力液位传感器等多种类型。

下面将详细介绍这三种液位传感器的工作原理。

一、电容液位传感器电容液位传感器是最为常见的一种液位传感器，根据电容原理进行测量并输出电信号。

它具备精度高、使用寿命长、结构简单、使用方便等特点，在工业控制、流量检测、仪表仪器等领域被广泛应用。

电容液位传感器主要由两个电极组成。

一个电极固定在容器底部，另一个电极位于容器上部。

当容器内液位升高时，形成一层液体即使两个电极之间的距离缩小。

将电容液位传感器中的电极分别连接到电源上，两个电极之间的电容值与液位高度成反比例关系。

因此，当液位上升时，两个电极之间的电容值将减小，传感器将输出一个电信号并加以放大。

当输出信号的值超过预设值时，传感器将触发报警装置。

液位传感器的电容值关系式为：C=εS/D，其中ε为介电常数，S为电容极电极面积，D为极距。

二、超声波液位传感器超声波液位传感器是基于超声波传播原理而设计的一种液位传感器。

它将超声波信号引入液体中，利用超声波被反射的时间计算容器内液面的高度，从而实现对液位的监测。

当超声波传感器被放置在一个容器的上部时，它会向下发出一束超声波。

当超声波遇到液体表面，一部分能量都将被反射回来，并被传感器接收。

接收到反射回来的信号后，传感器内部的处理器会精确计算从发射到回波接收所经过的时间。

当时间被量化之后，传感器就可以准确地测量液面高度。

此时，可以得到的液面高度是整个容器的高度减去传感器到容器底部的高度。

可以通过校准传感器到容器底部的距离，使传感器直接输出液位高度的实际值。

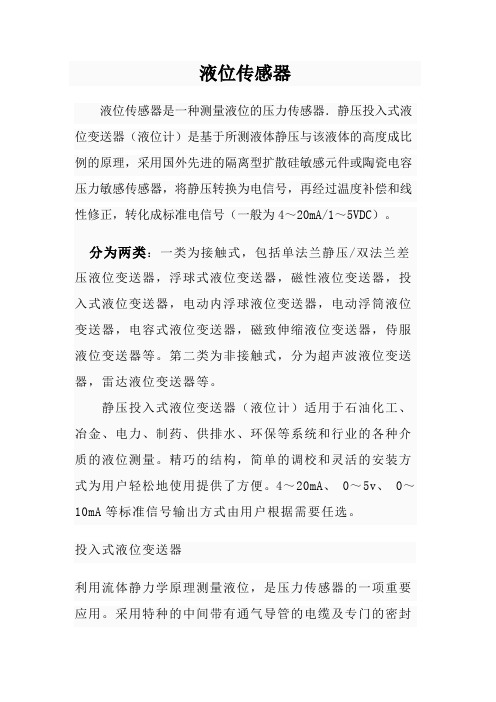

液位传感器液位传感器是一种测量液位的压力传感器．静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。

分为两类：一类为接触式，包括单法兰静压/双法兰差压液位变送器，浮球式液位变送器，磁性液位变送器，投入式液位变送器，电动内浮球液位变送器，电动浮筒液位变送器，电容式液位变送器，磁致伸缩液位变送器，侍服液位变送器等。

第二类为非接触式，分为超声波液位变送器，雷达液位变送器等。

静压投入式液位变送器（液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。

精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。

4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。

投入式液位变送器利用流体静力学原理测量液位，是压力传感器的一项重要应用。

采用特种的中间带有通气导管的电缆及专门的密封技术，既保证了传感器的水密性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。

是针对化工工业中强腐蚀性的酸性液体而特制，壳体采用聚四氟乙烯材料制成，采用特种氟胶电缆及专门的密封技术进行电气连接，既保证了传感器的水密性、耐腐蚀性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。

工作原理：用静压测量原理：当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ= ρ.g.h + Po式中：P ：变送器迎液面所受压力ρ：被测液体密度g ：当地重力加速度Po ：液面上大气压H ：变送器投入液体的深度同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ.g.h ，显然 , 通过测取压力 P ，可以得到液位深度。

液位传感器工作原理和功能
液位传感器是一种用于测量液体容器中液位高低的设备。

其工作原理是通过检测液体和气体的接触界面位置来确定液位的高度。

液位传感器可以采用多种工作原理，其中一种常见的原理是浮子法。

该原理利用一个浮子连接到一个浮子杆或测量杆，并根据液体的浮力来测量液位。

浮子的浮力与液体的密度、液位位置和浮子的体积有关，所以通过测量浮子的位置，可以推算出液位的高度。

液位传感器的功能主要包括以下几个方面：
1. 液位监测：液位传感器可以实时监测液体容器中的液位高度，以便及时掌握液体的用量和储存状态。

2. 控制和报警：液位传感器可以与控制系统相连，当液位高度超过或低于设定的阈值时，会触发相应的控制和报警信号，以便采取相应的措施。

3. 自动化控制：液位传感器可以用于自动化控制系统中，实现液位的自动调节和控制，提高生产过程的精确度和效率。

4. 安全保护：液位传感器可以用于监测液体容器的液位，提供安全保护功能，如防止液体溢出、泄漏等危险情况的发生。

5. 数据记录和分析：液位传感器可以记录和分析液位随时间的变化趋势，为生产管理和品质控制提供数据支持。

综上所述，液位传感器通过测量液体和气体的接触界面位置来确定液位的高度，具有液位监测、控制和报警、自动化控制、安全保护以及数据记录与分析等功能。

液位传感器液位传感器是一种用于测量液体高度或液位的装置。

它在许多工业应用中发挥着重要的作用，例如储罐液位监控、水处理系统、石油和化工工业等。

本文将介绍液位传感器的原理、类型和应用。

原理液位传感器的工作原理通常基于以下几种方法：1.压力传感器：通过测量被液体压力所产生的绝对压力差来确定液位高度。

液体的压力与液体的高度成正比，因此可以通过测量压力来确定液位高度。

2.超声波传感器：通过发送超声波脉冲并测量其返回时间来确定液位高度。

声波在空气和液体之间传播速度不同，因此可以通过测量发送和接收时间之间的差异来计算液位高度。

3.容积浮子传感器：通过将浮子连接到一个测量系统中，当浮子上下移动时，可以测量液体的压力或浮力变化，从而确定液位高度。

4.电容传感器：通过测量电容的变化来确定液位高度。

当电容片部分浸入液体中时，电容值会发生变化，通过测量电容值的变化可以计算液位高度。

类型液位传感器根据其工作原理和安装位置的不同可以分为多种类型：1.波浪传感器：波浪传感器通过测量浪涌的垂直振动来确定液位高度。

它适用于大型储罐和河流、湖泊等震荡液体的液位测量。

2.测压传感器：测压传感器通过测量液体压力来确定液位高度。

它广泛应用于液体化学品和石油行业。

3.浮子传感器：浮子传感器通过使用浮子上升和下降的原理来测量液位高度。

它常见于燃油储罐和水处理系统。

4.电容传感器：电容传感器通过测量电容的变化来确定液位高度。

它被广泛应用于食品和制药行业。

5.高频声纳传感器：高频声纳传感器通过测量液体中声波的返回时间来测量液位高度。

它适用于非常精确的液位测量。

应用液位传感器在许多工业和商业领域都得到了广泛应用。

以下是一些常见的应用场景：1.储罐液位监控：液位传感器可以用于监控燃油罐、水罐和化学品罐的液位，确保它们在安全范围内运行。

2.污水处理：液位传感器可以用于监控污水处理系统中的液位，帮助管理人员确定何时需要排放或处理污水。

3.游泳池和水疗中心：液位传感器可以用于监控游泳池和水疗中心的水位，确保在适当的水位范围内维持水质和安全。

液位传感器工作原理液位传感器是一种用于测量液体高度或液体界面位置的设备。

它在工业自动化、环境监测、液位控制等领域广泛应用。

液位传感器的工作原理可以分为多种类型，包括浮子式、电容式、压力式、超声波式等。

下面将详细介绍其中几种常见的液位传感器工作原理。

1. 浮子式液位传感器：浮子式液位传感器通过一个浮子来测量液体的高度。

浮子通常由密度较小的材料制成，如塑料或泡沫。

当液位上升时，浮子会随之上升，通过与浮子相连的杆或绳传递液位信息。

传感器通过测量浮子与传感器壳体之间的距离来确定液位高度。

这种传感器适用于液位变化较小的场景。

2. 电容式液位传感器：电容式液位传感器利用液体对电容的影响来测量液位高度。

传感器内部有两个电极，当液体接触到电极时，会改变电容的值。

通过测量电容的变化，可以确定液位的高度。

电容式液位传感器具有高精度和快速响应的特点，适用于液位变化较大或需要精确测量的场景。

3. 压力式液位传感器：压力式液位传感器利用液体的压力来测量液位高度。

传感器通过将一个管道或导管部分浸入液体中，液体的压力会作用在导管上。

通过测量导管上的压力，可以确定液位的高度。

压力式液位传感器适用于高温、高压或腐蚀性液体的测量。

4. 超声波式液位传感器：超声波式液位传感器利用超声波在液体和空气之间的传播速度差来测量液位高度。

传感器通过发射超声波信号，当超声波遇到液体时，一部分能量会被液体吸收，另一部分能量会被液体反射回传感器。

通过测量超声波的传播时间，可以确定液位的高度。

超声波式液位传感器适用于非接触式测量和需要长距离测量的场景。

除了以上几种常见的液位传感器工作原理，还有其他一些特殊的液位传感器，如雷达式液位传感器、红外线式液位传感器等。

不同的液位传感器适用于不同的场景，选择适合的液位传感器可以提高测量的准确性和稳定性。

在实际应用中，还需要考虑传感器的材质、安装方式、环境适应性等因素，以确保传感器的可靠性和持久性。

总结：液位传感器通过不同的工作原理来测量液体的高度或界面位置。

液位传感器工作原理液位传感器是一种用于测量液体或固体物质的高度或深度的设备。

它们广泛应用于工业控制、环境监测、流量计量等领域。

液位传感器的工作原理可以分为多种类型，包括浮球式、超声波式、电容式、电阻式等。

1. 浮球式液位传感器：浮球式液位传感器通过一个浮球来检测液位的高低。

浮球随着液位的变化而上下浮动，通过与传感器内部的磁性组件相互作用，产生电信号。

这个信号经过放大和处理后，可以转化为液位的高度或深度。

2. 超声波式液位传感器：超声波式液位传感器使用超声波来测量液位。

传感器发射超声波脉冲，并接收反射回来的波。

根据波的传播时间和速度，可以计算出液位的高度。

这种传感器适用于不同介质和复杂环境。

3. 电容式液位传感器：电容式液位传感器利用电容的变化来测量液位。

传感器由两个电极组成，一个是固定的，另一个是浸入液体中的。

液体的介电常数会影响电容值，通过测量电容值的变化，可以确定液位的高度。

4. 电阻式液位传感器：电阻式液位传感器利用液体的电阻变化来测量液位。

传感器由两个电极组成，一个是固定的，另一个是浸入液体中的。

液体的电阻值随着液位的变化而变化，通过测量电阻值的变化，可以确定液位的高度。

液位传感器的选择取决于应用的具体要求和环境条件。

不同类型的液位传感器具有不同的优缺点，例如浮球式传感器适用于较小的容器，而超声波式传感器适用于大容量的液体测量。

在工业控制中，液位传感器可以与其他设备和系统集成，实现自动化控制和监测。

例如，在液体储罐中使用液位传感器可以实时监测液位的变化，并根据需要自动控制液体的供给或排放。

总之，液位传感器是一种重要的测量设备，通过不同的工作原理实现对液体或固体物质液位的准确测量。

其应用广泛，可以提高工业生产效率，优化资源利用，保障安全环保。
