安徽理工大学机械设计基础试题及答案

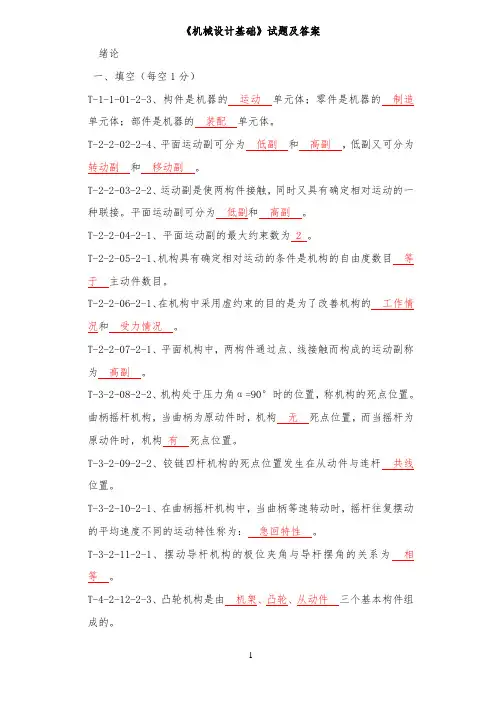

《机械设计基础》试题及答案绪论一、填空（每空1分）T-1-1-01-2-3、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。

T-2-2-02-2-4、平面运动副可分为低副和高副，低副又可分为转动副和移动副。

T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副。

T-2-2-04-2-1、平面运动副的最大约束数为 2 。

T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。

T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。

T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为高副。

T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆共线位置。

T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。

T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为相等。

T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。

T-5-1-13-2-1、螺旋机构的工作原理是将螺旋运动转化为直线运动。

T-6-2-14-2-1、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。

T-6-7-15-2-3、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

T-6-7-16-2-3、链传动和带传动都属于挠性件传动。

T-7-2-17-3-6、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（B）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（D）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（B）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（D）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。

2、渐开线齿廓形状取决于________大小。

3、普通螺纹的牙型为_______________形。

4、刚性联轴器无补偿__________的能力。

5、当滚子链的链节数为奇数时.接头要用_____________________。

6、阿基米德蜗杆在轴面的齿廓为______________________________。

7、槽轮轮机构常由___________________________________等组成。

8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数.____________参数为计算参数。

10、所谓高副就是指两构件的直接接触为_______________________。

二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄.则此机构是不会成为双摇杆机构的。

2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

3．（）三角形螺纹具有较好的自锁性能。

螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就是在振动及交变载荷作用下.也不需要防松。

4．（）m.d.ha＊ c＊都是标准值的齿轮是标准齿轮。

5．（）渐开线标准直齿圆柱齿轮传动.由于安装不准确.产生了中心距误差.但其传动比的大小仍保持不变。

三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。

2、分析比较带传动的弹性滑动和打滑现象。

四、综合题（1 题2分.2题8分.3题5分.共15分）已知一四杆机构各杆长为AB = 50㎜ .BC = 90㎜ .CD = 80㎜.AD = 100 ㎜。

1、以何杆为机架杆时可得到双曲柄机构？2、若以AD杆为机架杆.此机构为什么机构？用作图法求作极位夹角.并计算行程速比系数K。

机械设计基础考试题库及答案（选择填空题）机械设计基础考试试题库（选择题）一、选择题（本大题共小题，每小题分，共分）在每小题列出的四个备选项中只有一个就是符合题目要求的,请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 机器中各运动单元称为（D ）A 、零件B 、部件C 、机构D 、构件2. 在平面机构中，每增加一个低副将引入（C ）A 、0个约束B 、1个约束C 、2个约束D 、3个约束3. 当机构中主动件数目（B ）机构自由度数目时，该机构具有确定的相对运动。

A 、小于B 、等于C 、大于D 、大于或等于4. 曲柄摇杆机构处于死点位置时，角度等于零度的就是（B ）A 、压力角B 、传动角C 、极位夹角D 、摆角5. 皎链四杆机构中，若最短杆与最长杆长度之与小于其余两杆长度之与，则为了获得曲柄摇杆机构，其机架应取（B ）A 、最短杆B 、最短杆的相邻杆C 、最短杆的相对杆D 、任何一杆6. 在曲柄滑块机构中，若取曲柄为机架时，则可获得（A ）A 、曲柄转动导杆机构B 、曲柄摆动导杆机构C 、摆动导杆滑块机构D 、移动导杆机构7. 凸轮机构的从动件选用等速运动规律时，其从动件的运动（A ）A 、将产生刚性冲击B 、将产生柔性冲击C 、没有冲击D ＞既有刚性冲击乂有柔性冲击8. 在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应（B ）A 、减小凸轮基圆半径C 、减小平底宽度D 9. 能满足超越要求的机构就是 A 、外啮合棘轮机构 B C 、外啮合槽轮机构 D 10. 槽轮机构所实现的运动变换就是（C ）A 、变等速连续转动为不等速连续转动B 、变等速连续转动为移动C 、变等速连续转动为间歇转动D 、变等速连续转动为摆动 11. 安装飞轮不能达到调节机械非周期性速度波动目的的原因就是（C ） B 、增大凸轮基圆半径、增加平底宽度（B ）、内啮合棘轮机构、内啮合槽轮机构A、飞轮的作用只就是“吸收”能量B、飞轮的作用只就是“释放”能量C、它既不能创造出能量，也不能消耗能量飞轮的作用只就是“吸收”与“释放”能量。

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

《机械设计基础》习题集及答案集系部：适用专业：制定人：审核人：系（部）第一章机械设计概论一、填空题。

1、机械零件最常见的失效形式有_______,_______,_______,_______,。

2、机械没计的“三化”指__________,__________,__________。

3、强度是指零件在载荷作用下抵抗__________的能力，强度可分为__________和__________。

4、刚度是指受载后抵抗__________的能力。

5、机械零件丧失预定功能或者预定功能指标降低到许用值以下的现象，为__________。

二、选择题。

1、机械设计这门学科，主要研究（）的工作原理、结构和设计计算方法。

A、各类机械零件和部件B、通用机械零件和部件C、专用机械零件和部件D、标准化的机械零件和部件2、设计一台机器包括以下几项工作:a、零件设计;b、总体设计;c、技术设计，它们进行的顺序大休上是()。

A、acbB、bacC、bcaD、cba3、下列零件的失效形式中，不属于强度问题。

A、螺栓断裂B、齿轮的齿面发生疲劳点蚀C、蜗杆轴产生过大的弯曲变形D、滚动轴承套圈的滚道上被压出深深的凹坑4、在设计机械零件时，对摩擦严重的一些零件，要考虑其散热性，主要是由于（）。

A、在高温下将产生蠕变现象，出现较大塑性变形B、材料的机械性能下降，可能造成零件因强度不够而失效C、下产生较大的热变形，影响正常工作D、升高后，破坏了正常润滑条件，从而使零件发生胶合5、我国国家标准的代号是（）。

A、GCB、KYC、GBD、ZB三、是非题。

1、机器的各部分之间具有确定的相对运动，在工作时能够完成有用的机械功或实现能般的转换。

2、机构的各部分之间具有确定的相对运动，所以机器与机构只是说法不同而己。

3、由于强度不够引起的破坏是零件失效中最常见的形式。

4、表面失效主要有疲劳点浊、磨损和腐蚀等，表面失效后通常会增加零件的摩擦，使尺寸发生变化，最终导致零件的报废。

机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

( ) 10．螺纹中径是螺纹的公称直径。

（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。

( ) 12．在运动副中，高副是点接触，低副是线接触。

( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。

( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。

( )16．周转轮系的自由度一定为1。

( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。

( ) 18．代号为6205的滚动轴承，其内径为25mm。

( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。

( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。

( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。

3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。

6．轴上零件的轴向固定方法有、、、等。

7．常用的滑动轴承材料分为、、三类。

机械设计基础考试试题库（选择题）一、选择题(本大题共小题，每小题分，共分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．机器中各运动单元称为（ D)A 、零件 B、部件 C、机构 D、构件2．在平面机构中，每增加一个低副将引入( C ）A 、0 个约束 B、1 个约束 C、2 个约束 D、3 个约束3．当机构中主动件数目( B )机构自由度数目时，该机构具有确定的相对运动。

A 、小于 B、等于 C、大于 D、大于或等于4．曲柄摇杆机构处于死点位置时,角度等于零度的是（ B ）A 、压力角 B、传动角 C、极位夹角 D、摆角5．铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构，其机架应取（ B）A 、最短杆 B、最短杆的相邻杆 C、最短杆的相对杆 D、任何一杆6．在曲柄滑块机构中，若取曲柄为机架时，则可获得（A ）A 、曲柄转动导杆机构 B、曲柄摆动导杆机构C 、摆动导杆滑块机构 D、移动导杆机构7．凸轮机构的从动件选用等速运动规律时，其从动件的运动（A )A 、将产生刚性冲击 B、将产生柔性冲击 C、没有冲击D 、既有刚性冲击又有柔性冲击8．在设计直动平底从动件盘形凸轮机构时,若出现运动失真现象，则应( B ) A 、减小凸轮基圆半径 B、增大凸轮基圆半径C 、减小平底宽度 D、增加平底宽度9．能满足超越要求的机构是(B )A 、外啮合棘轮机构 B、内啮合棘轮机构C 、外啮合槽轮机构 D、内啮合槽轮机构10．槽轮机构所实现的运动变换是( C ）A 、变等速连续转动为不等速连续转动 B、变等速连续转动为移动C 、变等速连续转动为间歇转动 D、变等速连续转动为摆动11．安装飞轮不能达到调节机械非周期性速度波动目的的原因是（C )A 、飞轮的作用只是“吸收”能量B 、飞轮的作用只是“释放”能量C 、它既不能创造出能量，也不能消耗能量D 、飞轮的作用只是“吸收"和“释放”能量.12．回转件静平衡条件是分布在回转件上的各个偏心质量的（ A ）A 、离心惯性力合力为零B 、离心惯性力的合力矩为零C 、离心惯性力合力及合力矩均为零D ．离心惯性力的合力及合力矩均不为零13．当两个被联接件之一太厚,不宜制成通孔，且联接不需要经常拆装时，宜采用（ BA 、螺栓联接 B、螺钉联接 C、双头螺柱联接 D、紧定螺钉联接14．在被联接件之一的厚度较大，且需要经常装拆的场合，应采用(B ）A ．普通螺栓联接 B、双头螺栓联接C 、螺钉联接 D、紧定螺钉联接15．标准普通平键联接的承载能力，通常取决于(A ）A 、键、轮毂和轴中较弱者的挤压强度B 、轴、轮毂中较弱者的挤压强度C 、键、轴中较弱者的挤压强度D 、键、轮毂中较弱者的挤压强度16．普通平键的工作面是（C ）A 、顶面 B、底面 C、侧面 D、端面17．平带、V 带传动传递运动和动力主要是依靠（ C ）A 、带的紧边拉力 B、带的预紧力 C、带和带轮接触面间的摩擦力D 、带的松边拉力18．带传动的主要失效形式是带的（A ）A 、疲劳断裂和打滑 B、磨损和打滑C 、胶合和打滑 D、磨损和疲劳断裂19．在载荷较大的带传动中,若希望价格便宜些，则应优先选用( C ）A 、圆带 B、多楔带 C、V 带 D、平带20．一对渐开线圆柱齿轮要正确啮合，一定相等的是（ D )A 、直径 B、宽度 C、齿数 D、模数21．渐开线齿轮的齿根圆（D )A 、总是小于基圆 B、总是等于基圆C 、总是大于基圆 D、有时小于基圆，有时大于基圆22．一对标准齿轮啮合传动时，其啮合角（D )其分度圆压力角.A 、大于 B、等于 C、小于 D、可能等于也可能大于23．用齿条刀具加工渐开线齿轮时,判断被加工齿轮产生根切的依据是（ B )。

试卷一1. 轴与传动件轮毂配合的部分称为 __ 。

A.轴颈B.轴头C.轴肩 D .轴身2. 为了实现两根空间交错轴之间的传动，可以采用。

A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动4.对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用。

A．刚性凸缘联轴器B．万向联轴器C．弹性套柱销联轴器D．齿式联轴器5. 当两个被联接件一厚一薄，厚工件不便加工通孔，且不宜经常装拆，常采用。

A. 螺栓联接B. 螺钉联接C. 双头螺栓联接D. 紧定螺钉联接6. 雷达天线采用的是机构。

A．曲柄摇杆机构 B.曲柄滑块机构 C.定块机构 D.双摇杆机构7. 能保持瞬时传动比恒定的传动是。

A. 摩擦轮传动B. 链传动C. 齿轮传动D. 带传动8. 构件是的单元。

A.制造B.运动C.传力9. 渐开线齿轮的齿廓曲线形状取决于。

A.分度圆B.齿顶圆C.齿根圆D.基圆10. 常用于锥形轴端的键联接类型是。

A、普通平键B、导向平键C、半圆键11、___________不属于原动机。

A、电动机B、内燃机C、减速器D、气压缸和液压缸12、关于合力与分力，下列说法正确的是。

A、合力的大小一定大于每个分力的大小B、合力的大小至少大于其中的一个分力C、合力的大小可以比两个分力都大，也可以比两个分力都小D、合力不可能与其中的一个分力相等13、下列构件是二力杆的是ADB CFEA 、AB杆B 、CD杆 C、EF杆 D、都是14、一对正常齿标准直齿圆柱齿轮传动，m=4mm，z1=22，z2=80，标准中心距a 为。

A．408mm B .204mm C .102mm D.306mm15、材料抵抗破坏的能力称为。

A 、强度B、硬度C、刚度D、稳定性二、简答题（10分）联轴器和离合器的功用是什么？二者有什么区别？三、一等直杆受力如图所示，试求出指定截面轴力，并作轴力图。

（写出计算过程）。

（12分）四、如图所示的空间定轴轮系中，己知Z1=20，Z2=30，Z2＇=20，Z3=40，Z3＇=2（右旋），Z4=60，n1=1440r/min，转向如图所示。

《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程，涵盖了机械设计的基础知识和基本技能。

下面是一份试题和答案，希望能对读者有所帮助。

一、选择题1、下列哪个零件不属于标准件？（） A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案：D. 连杆2、在机械设计中，哪种材料具有较好的耐磨性和耐腐蚀性？（） A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案：D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件？（） A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案：C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的？（） A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案：A. 模数5、下列哪个零件属于常用件？（） A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案：A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。

答案：使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况，轴可分为________、和。

答案：心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。

答案：原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。

答案：轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。

答案：直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。

答案：机械设计在工业设计中具有举足轻重的地位。

机械设计为产品的实现提供了技术和美学的支撑，是产品性能和使用寿命的重要保障。

同时，机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用，成为产品外观和结构设计的灵感来源。

2、请说明机械零件常用金属材料应具备哪些性能。

答案：机械零件常用金属材料应具备以下性能：力学性能，包括强度、硬度、塑性和韧性等；物理性能，如导热性、导电性和密度等；化学性能，如耐腐蚀性和抗氧化性等；工艺性能，如铸造性、焊接性、切削加工性和热处理性等。

机械设计基础考试试题库（选择题）一、选择题（本大题共小题，每小题分，共分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1 .机器中各运动单元称为（D）A、零件B、部件C、机构D、构件2 .在平面机构中，每增加一个低副将引入（C）A0个约束B、1个约束C、2个约束D、3个约束3 .当机构中主动件数目（B）机构自由度数目时，该机构具有确定的相对运动。

A、小于B、等于C、大于D、大于或等于4 .曲柄摇杆机构处于死点位置时，角度等于零度的是（B）A、压力角B、传动角C、极位夹角D、摆角5 .钱链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取（B）A、最短杆B、最短杆的相邻杆C、最短杆的相对杆D、任何一杆6 .在曲柄滑块机构中，若取曲柄为机架时，则可获得（A）A、曲柄转动导杆机构B、曲柄摆动导杆机构C、摆动导杆滑块机构D、移动导杆机构7 .凸轮机构的从动件选用等速运动规律时，其从动件的运动（A）A、将产生刚性冲击B、将产生柔性冲击C、没有冲击D既有刚性冲击又有柔性冲击8 .在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应（B）A、减小凸轮基圆半径B、增大凸轮基圆半径C、减小平底宽度D、增加平底宽度9 .能满足超越要求的机构是（B）A、外啮合棘轮机构B、内啮合棘轮机构C、外啮合槽轮机构D、内啮合槽轮机构10 .槽轮机构所实现的运动变换是（C）A、变等速连续转动为不等速连续转动B、变等速连续转动为移动C、变等速连续转动为间歇转动D、变等速连续转动为摆动11 .安装飞轮不能达到调节机械非周期性速度波动目的的原因是（C）A、飞轮的作用只是“吸收”能量B、飞轮的作用只是“释放”能量C、它既不能创造出能量，也不能消耗能量D飞轮的作用只是“吸收”和“释放”能量。

12 .回转件静平衡条件是分布在回转件上的各个偏心质量的（A）A、离心惯性力合力为零B、离心惯性力的合力矩为零C、离心惯性力合力及合力矩均为零D.离心惯性力的合力及合力矩均不为零13 .当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，宜采用（BA、螺栓联接B、螺钉联接C、双头螺柱联接D、紧定螺钉联接14 .在被联接件之一的厚度较大，且需要经常装拆的场合，应采用（B）A.普通螺栓联接B、双头螺栓联接C、螺钉联接D、紧定螺钉联接15 .标准普通平键联接的承载能力，通常取决于（A）A、键、轮毂和轴中较弱者的挤压强度B、轴、轮毂中较弱者的挤压强度C、键、轴中较弱者的挤压强度D键、轮毂中较弱者的挤压强度16 .普通平键的工作面是（C）A、顶面B、底面C、侧面D、端面17 .平带、V带传动传递运动和动力主要是依靠（C）A、带的紧边拉力B、带的预紧力C、带和带轮接触面间的摩擦力D带的松边拉力18 .带传动的主要失效形式是带的（A）A、疲劳断裂和打滑B、磨损和打滑C、胶合和打滑D、磨损和疲劳断裂19 .在载荷较大的带传动中，若希望价格便宜些，则应优先选用（C）A、圆带B、多楔带C、V带D、平带20 .一对渐开线圆柱齿轮要正确啮合，一定相等的是（D）A、直径B、宽度C、齿数D、模数21 .渐开线齿轮的齿根圆（D）A、总是小于基圆B、总是等于基圆C、总是大于基圆D、有时小于基圆，有时大于基圆22 .一对标准齿轮啮合传动时，具啮合角（D）其分度圆压力角。

A卷一、简答与名词解释(每题5分，共70分)1. 简述机构与机器的异同及其相互关系答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。

相互关系：机器一般由一个或若干个机构组合而成。

2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。

3. 机构中的运动副具有哪些必要条件？答. 三个条件：①两个构件；②直接接触；③相对运动。

4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。

平面自由构件的自由度为3。

5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？答. 机构具有确定运动条件：自由度＝原动件数目。

原动件数目<自由度，构件运动不确定；原动件数目>自由度，机构无法运动甚至构件破坏。

6. 铰链四杆机构有哪几种基本型式？答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。

7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。

α＋γ≡900。

压力角（传动角）越小（越大），机构传力性能越好。

偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚子半径rT 相等时：ρ=rT，凸轮实际轮廓变尖（实际轮廓曲率半径ρ’=0）。

在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。

CHENG《机械设计基础》考试题库 一、 填空题 1. 机械是（机器）和（机构）的总称。

2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。

3. 平面机构的自由度计算公式为：（32）。

4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比 （n 12）= （D 21）= （z 2/ z 1）。

5. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。

6. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。

7. 平面连杆机构的死点是指（从动件与连杆共线的）位置。

8. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。

9. 凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。

10. 带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。

11. 带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σσ1＋σb1＋σc 。

12. 渐开线的形状取决于（基）圆。

13. 一对齿轮的正确啮合条件为：（m 1 = m 2）与（α 1 = α2）。

14. 一对齿轮连续传动的条件为：（重合度1>ε）。

15. 齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、（塑性变形）和（轮齿折断）。

16. 蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。

17. 常用的轴系支承方式有（向心）支承和（推力）支承。

18. 轴承6308，其代号表示的意义为（6：深沟球轴承、3：直径代号，08：内径为Φ40）。

19. 润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。

20. 轴按所受载荷的性质分类，自行车前轴是（心轴）。

21. 在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角）形螺纹自锁性最好。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中,能实现急回运动的是BA．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构2．平面连杆机构中，当传动角γ较大时,则AA．机构的传力性能较好B。

机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：DA. 压力角不变B。

啮合角不变C．节圆半径不变D。

基圆半径不变【】4．渐开线齿轮实现连续传动时,其重合度为DA．ε<0 B.ε=0 C.ε〈1 D。

ε≥1 【】5。

塑性材料制成的零件进行静强度计算时,其极限应力为BA．σB B. σs C. σ0 D。

σ－1【】6. 下列四种螺纹中，自锁性能最好的是BA．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹D。

锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其AA．挤压强度 B. 剪切强度C．弯曲强度D。

耐磨性【】8．一对相啮合的圆柱齿轮的Z2〉Z1，b1〉b2，其接触应力的大小是CA．σH1〈σH2B。

σH1 >σH2C。

σH1=σH2 D。

可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为AA．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大D。

三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：CA．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11。

带传动中，弹性滑动DA．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于AA.σ1+σb1+σc B。

《机械设计基础》试题库-选择填空答案work Information Technology Company.2020YEAR《机械设计基础》题库题型说明：一、单项选择题（每小题1分，共10分）二、多项选择题（每小题2分，共20分，错选或漏选均不得分）三、填空题（每小题2分，共20分）四、分析设计题（每小题10分，共30分）五、计算题（每小题10分，共20分）第一部分客观题0 绪论一、单选题1、下列不属于机器或机械的是 B 。

A、内燃机B、连杆C、数控车床D、计算机2、下列通常情况不属于构件的是 C 。

A、曲柄B、滑块C、螺钉D、连杆3、下列说法中正确的是 D 。

A、机构具有确定的功能B、机器只有传递运动和动力的功能C、机构是由机器组成的D、机器是由机构组成的4、下列说法中不正确的是 D 。

A、构件是运动的单元B、零件是制造的单元C、构件是由零件组成的D、螺栓通常作为一种构件二、多选题1、下列属于机器特征的是（ A B C ）A、人造的实物组合体B、各部分之间具有确定的相对运动C、具有确定的功能D、具有特定的结构2、下列属于机器和机构共同特征的是（ A B ）A、人造的实物组合体B、各部分之间具有确定的相对运动C、具有确定的功能D、具有特定的结构3、根据工作类型或用途的不同，机器可分为哪几类？（ A B C D ）A、动力机器B、加工机器C、运输机器D、信息机器4、一台现代化机器的组成部分包括（ A B C D ）A、动力部分B、执行部分C、传动部分D、控制部分三、填空题1、各部分具有确定的相对运动，用来传递运动和动力的实物组合体称为机构。

2、各部分具有确定的相对运动，并具有确定功能的实物组合体称为机器。

3、机构是具有相对运动的构件组合体。

4、构件是运动的单元，零件是制造的单元。

1 平面机构的结构与运动分析一、单选题1、两构件通过点或线接触而构成的运动副称为 C 。

A、凸轮副B、齿轮副C、高副D、低副2、两构件通过面接触而构成的运动副称为 D 。

3《机械设计基础》试题和答案第一篇：3《机械设计基础》试题和答案《机械设计基础》试题二一、填空题(每空1分，共30分)1、构件是机器的____单元体；零件是机器的_____单元体；部件是机器的_____单元体。

2、平面运动副可分为________和_______，低副又可分为_______和_______。

3、轮系运动时，所有齿轮几何轴线都固定不动的，称_______轮系，至少有一个齿轮几何轴线不固定的，称_________轮系。

4、为保证带传动的工作能力，一般规定小带轮的包角α≥__________。

5、若键的标记为键B20×70GB1096-79,则该键为______平键，b=______，L=________。

6、轴的作用是_____________________________。

按轴的承载情况不同，可以分为_______、________、_________。

7、凸轮机构是由____________、____________、____________三个基本构件组成的。

8、在曲柄摇杆机构中，当曲柄等速转动时，____________。

9、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越10、齿轮啮合时，当主动齿轮的______推动从动齿轮的合点应为____________与啮合线的交点；当主动齿轮的合，所以终止啮合点为____________与啮合线的交点。

11、滚动轴承内圈与轴颈的配合采用______制，外圈与轴承孔的配合采用制。

二、判断题(每题1分，共10分)1、基圆以内有渐开线。

()2、极位夹角是曲柄摇杆机构中，摇杆两极限位置的夹角。

3、螺纹联接是不可拆联接。

()4、机构处于死点位置时，其传动角等于90°。

（5、凸轮轮廓的形状取决于从动件的运动规律。

（6、蜗杆传动一般用于大速比的场合。

()7、楔键的两侧面是工作面。

（）8、普通车床变速箱内齿轮的润滑方式时油雾润滑。

安徽理工大学机械设计基础试题一一 .填空（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为（A）压力角（B）传动角（C）极位夹角（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有____摩擦力_______。

(A) 压紧力 (B) 轴向力 (C) 摩擦力(A) 螺栓联接 (B) 双头螺栓联接 (C) 螺钉联接 (D) 三角形细牙螺纹(E) 三角形粗牙螺纹 (F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，13.带传动的主动轮直径d1=180mm，转速n1=940r/min，从动轮的直径为d2=710 转速n2=233r/min,则其弹性滑动系数ε为_____0.022__________。

(A)4 (B)6 (C)2 (D)10(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆16.一标准直齿圆柱的齿距为15.7mm，齿顶圆直径为400mm,则该齿轮的齿数为_____78___。

(A)滚子轴承 (B) 球轴承二，简要回答：1.计算图示机构的自由度，并判定其是否具有确定的运动。

1具有确定运动2.作下列机构图示位置的压力角。

3.图示尖顶对心移动从动杆盘状凸轮机构。

（1）作出图示位置压力角；（2）求该凸轮基圆半径r=?b(3)求从动杆升程h=?4,简述带传动为什么限制带速V在5——25米/秒范围内？三，计算题：1，一队外啮合齿轮标准直齿圆柱挂齿轮传动，测得其中心距为160mm.两齿轮的齿数分别为Z1=20，Z2=44，求两齿轮的主要几何尺寸。

答：m=5 d1=100 d2=220 da1=100+10=110 da2=220+10=230 df1=100-12.5=87.5df2=220-12.5=207.5 p=3.14*5=15.7 s=e=7.852．图示轮系，已知：Z1=20，Z2=40，Z3=80，Z4=Z5=30，Z6=90。
