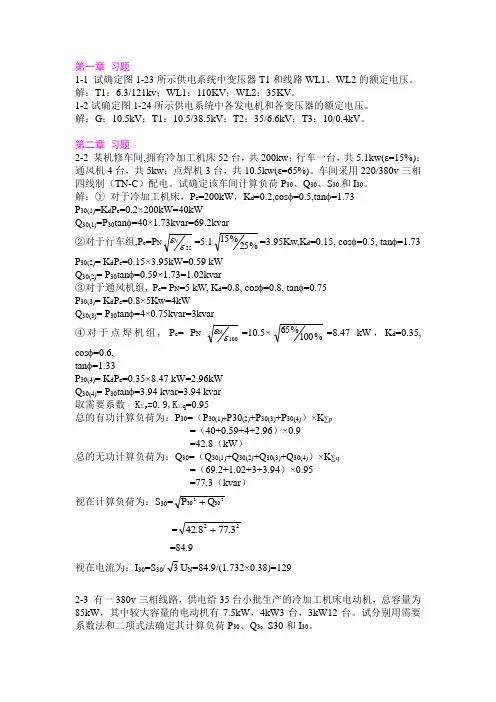

第一章 习题
1-1 试确定图1-23所示供电系统中变压器T1和线路WL1、WL2的额定电压。
解：T1：6.3/121kv；WL1：110KV；WL2：35KV。
1-2试确定图1-24所示供电系统中各发电机和各变压器的额定电压。
解：G：10.5kV；T1：10.5/38.5kV；T2：35/6.6kV；T3：10/0.4kV。
第二章 习题
2-2 某机修车间,拥有冷加工机床52台，共200kw；行车一台，共5.1kw(ε=15%)；通风机4台，共5kw；点焊机3台，共10.5kw(ε=65%)。车间采用220/380v三相四线制（TN-C）配电。试确定该车间计算负荷P30、Q30、S30和I30。
解：① 对于冷加工机床，Pe=200kW，Kd=0.2,cos=0.5,tan=1.73
P30(1)=KdPe=0.2×200kW=40kW
Q30(1)=P30tan=40×1.73kvar=69.2kvar
②对于行车组,Pe=PN25N=5.1%25%15=3.95Kw,Kd=0.15, cos=0.5, tan=1.73
P30(2)= KdPe=0.15×3.95kW=0.59 kW
Q30(2)= P30tan=0.59×1.73=1.02kvar
③对于通风机组, Pe= PN=5 kW, Kd=0.8, cos=0.8, tan=0.75
P30(3)= KdPe=0.8×5Kw=4kW
Q30(3)= P30tan=4×0.75kvar=3kvar
④对于点焊机组, Pe= PN 100N=10.5×%100%65=8.47 kW，Kd=0.35,
cos=0.6,
tan=1.33
P30(4)= KdPe=0.35×8.47 kW=2.96kW
Q30(4)= P30tan=3.94 kvar=3.94 kvar
取需要系数 K∑p=0.9,K∑q=0.95

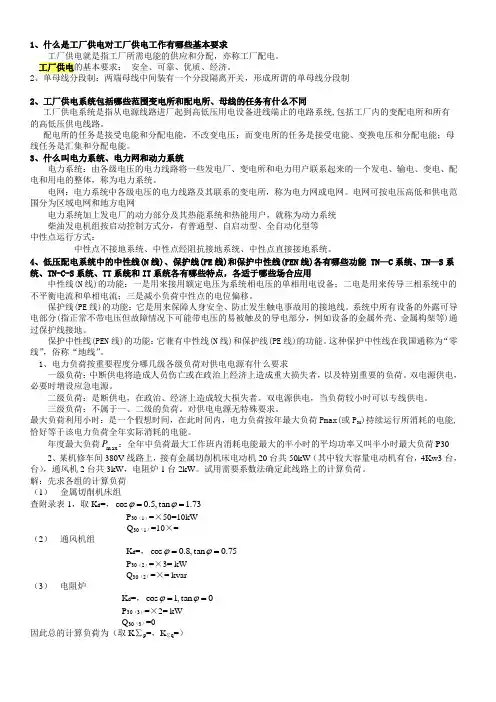

1、什么是工厂供电对工厂供电工作有哪些基本要求
工厂供电就是指工厂所需电能的供应和分配，亦称工厂配电。
工厂供电的基本要求： 安全、可靠、优质、经济。
2、单母线分段制：两端母线中间装有一个分段隔离开关，形成所谓的单母线分段制
2、工厂供电系统包括哪些范围变电所和配电所、母线的任务有什么不同
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能；母线任务是汇集和分配电能。
3、什么叫电力系统、电力网和动力系统
电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。电网可按电压高低和供电范围分为区域电网和地方电网
电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统
柴油发电机组按启动控制方式分，有普通型、自启动型、全自动化型等
中性点运行方式：
中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
4、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能 TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用
中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地。
《工厂供电》课程标准 标准，进行具体的课程设计，明确教学载体、工作任务、教学资源以
及“教学做”一体化的形式和成果等内容，规范和指导教学，在实施 工程教学时，建议学生分组教学、各组之间展开评比讨论，选取最优 方案；同时对大型设备不具备的可采用多媒体演示、动画演示、视频 录像、等手段围绕实践方式展开，保证课程教学质量。
六、考核方式建议
考核方式参考理论和实践教学环节课时比例分配，理论考试和实 践教学环节的分数各占分数权重。
表3考核方式
考评方式 过程考评（80分） 期末考试（卷面考试20
分） 素质考评 实操考评
20 60 20
考评实施 由指导教师根据学生表现集 中考评 由实训教师对学生进行项
目操作考评 按照教考别离原那么，由学 校教务处组织考评
考评标准 根据遵守设备安全和生产纪 律等情况进行打分见表3 根据实践环节考核内容打
分见表2 建议提醒不少于五种：填
空、单项选择、多项选择、判断、 名词解释、问答题、计算 题。
注：造成设备损坏或人身伤害的工程计0分
表4实践考核内容
序号 工程 工作任务 考核内容 1 供配电系 统的认识
（100 分） 识读供电系统图（20分） 1认识供电系统图中的图形符号、文字符号
（5分）
2说出母线的作用（5分）
3指出供电系统图的工作过程（10分）
变电所的参观（50分） 1说出10KV变电所的结构，各局部的作用
（15 分）
2完成参观实习报告（35分）
三相五线制电源配电箱的安 装（30分） 1说出三相三相五线制电源的含义（5分）
2配电箱安装正确，按工艺要求配线（25分） 2 供配电系 统负荷计 算及短路 电流的分 析（100分） 电力负荷的计算（100分） 1能正确计算学校的用电负荷（50分）
2将负荷正确分配（50分）
3 高低压电
气设备的 认识高低压开关设备，观察其
接线方式（20分） 1说出高低压开关设备的名称、作用、识读
名牌指出接线方式（10分）
工厂供电课程设计完整版
前言
电能是社会主义建设和人民生活不可缺少的重要资源，电力工业在国民经济中占有十分重要的地位，电能时有发电厂供给，因为考虑经济缘故，发电厂大多建在动力资源比较丰富的地点，而这些地点又远离大中型都市和工厂企业，如此需要远距离输送，通过升降压变电所进行转接，在进一步的将电能分配给用户和生产企业。
由于电力电能的重要特点是不能储存，因此电力电能的生产、输送、分配和使用是同时进行的，因此电力电能从生产到使用构成一个整体，称为电力系统。
对电力系统运行的差不多要求：
1. 保证供电的可靠性
电力系统的中断将使生产停顿，生活纷乱，甚至危机人身和设备的安全运行，造成十分严峻的后果，给国民经济带来严峻的缺失，因此，对电力系统的运行第一要保证供电的可靠性。
2. 保证良好的电能质量
3. 提高系统运行的经济性
4. 保证电力系统安全运行
课程设计：
一、设计题目
某机械厂降压变电所的电气设计 二、设计要求
要求依照本厂所能取得的电源及本厂用电负荷的实际情形，并适当考虑到工厂生产的进展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电爱护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图纸。
三、设计依据
1. 工厂总平面图
图1 工厂总平面图
2. 工厂负荷情形
工厂多数车间为两班制，年最大负荷利用小时为6800小时，日最大负荷连续时刻为8小时。该厂除特种电机分厂、实验站为一级负荷，铸造分厂、锅炉房属二级负荷外，其余均属三级负荷。低压动力设备均为三相，额定电压为380V。电气照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如表1所示。 3. 供电电源情形
按照工厂与当地供电部门签订的供用电协议规定，本厂可由离厂5km和8km〔0.4欧姆/km〕两处的35kV的公用电源干线取得工作电源。干线首端所装设的断路器断流容量为800MVA，该电源的走向参看工厂总平面图。
