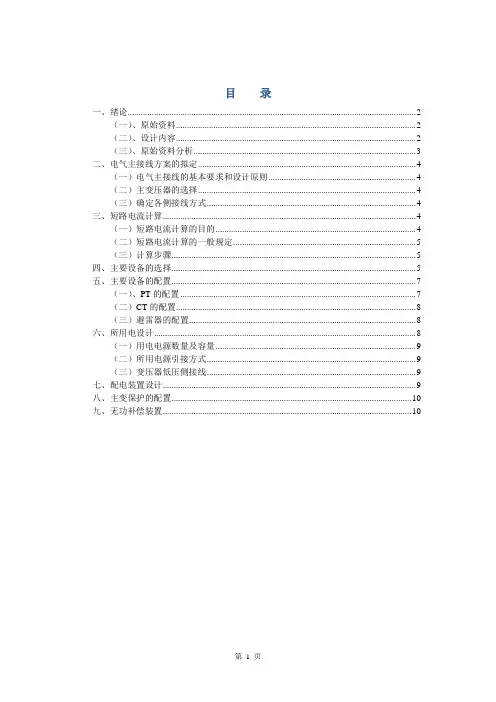

第 1 页 目 录
一、绪论 ................................................................................................................................... 2
（一）、原始资料 ............................................................................................................. 2
（二）、设计内容 ............................................................................................................. 2
（三）、原始资料分析 ..................................................................................................... 3
二、电气主接线方案的拟定 ................................................................................................... 4
（一）电气主接线的基本要求和设计原则 ................................................................... 4
（二）主变压器的选择 ................................................................................................... 4

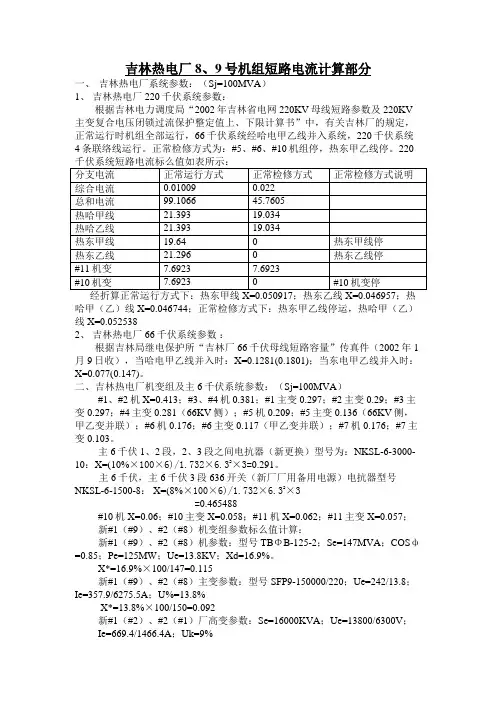

吉林热电厂8、9号机组短路电流计算部分
一、 吉林热电厂系统参数：（Sj=100MVA）
1、 吉林热电厂220千伏系统参数：
根据吉林电力调度局“2002年吉林省电网220KV母线短路参数及220KV主变复合电压闭锁过流保护整定值上、下限计算书”中，有关吉林厂的规定，正常运行时机组全部运行，66千伏系统经哈电甲乙线并入系统，220千伏系统4条联络线运行。正常检修方式为：#5、#6、#10机组停，热东甲乙线停。220千伏系统短路电流标么值如表所示：
分支电流 正常运行方式 正常检修方式 正常检修方式说明
综合电流 0.01009 0.022
总和电流 99.1066 45.7605
热哈甲线 21.393 19.034
热哈乙线 21.393 19.034
热东甲线 19.64 0 热东甲线停
热东乙线 21.296 0 热东乙线停
#11机变 7.6923 7.6923
#10机变 7.6923 0 #10机变停
经折算正常运行方式下：热东甲线X=0.050917；热东乙线X=0.046957；热哈甲（乙）线X=0.046744；正常检修方式下：热东甲乙线停运，热哈甲（乙）线X=0.052538
2、 吉林热电厂66千伏系统参数 ：
根据吉林局继电保护所“吉林厂66千伏母线短路容量”传真件（2002年1月9日收），当哈电甲乙线并入时：X=0.1281(0.1801)；当东电甲乙线并入时：X=0.077(0.147)。
二、吉林热电厂机变组及主6千伏系统参数：（Sj=100MVA）
#1、#2机X=0.413；#3、#4机0.381；#1主变0.297；#2主变0.29；#3主变0.297；#4主变0.281（66KV侧）；#5机0.209；#5主变0.136（66KV侧，甲乙变并联）；#6机0.176；#6主变0.117（甲乙变并联）；#7机0.176；#7主变0.103。
课程设计报告
题目：短路电流计算
所在学院
专业班级
学生姓名
学生学号
指导教师
提交日期
目录
一、计算原理： ................................................................................................... 1
二、计算流程： ................................................................................................... 1
三、程序分析： ................................................................................................... 3
四、短路电流计算主程序输入文件清单： ....................................................... 4
五、导纳矩阵程序输入文件清单： ................................................................... 7
六、整理计算结果： ........................................................................................... 8
七、短路电流计算的要点： ............................................................................. 12
Caiguolin 第 1 页 共 6 页
2013-3-30

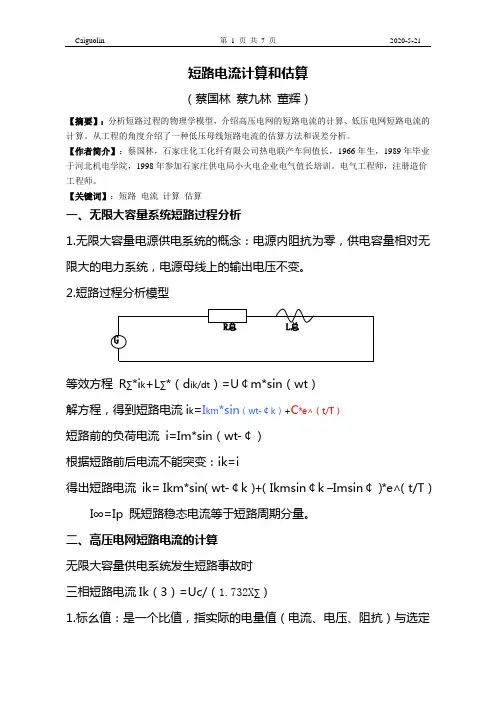

短路电流计算和估算
（蔡国林 蔡九林 董辉）
【摘要】：分析短路过程的物理学模型，介绍高压电网的短路电流的计算、低压电网短路电流的计算。从工程的角度介绍了一种低压母线短路电流的估算方法和误差分析。
【作者简介】：蔡国林，石家庄化工化纤有限公司热电联产车间值长，1966年生，1989年毕业于河北机电学院，1998年参加石家庄供电局小火电企业电气值长培训。电气工程师，注册造价工程师。
【关键词】：短路 电流 计算 估算
一、无限大容量系统短路过程分析
1.无限大容量电源供电系统的概念：电源内阻抗为零，供电容量相对无限大的电力系统，电源母线上的输出电压不变。
2.短路过程分析模型
等效方程 R∑*ik+L∑*（dik/dt）=U￠m*sin（wt）
解方程，得到短路电流ik=Ikm*sin（wt-￠k）+C*e∧（t/T）
短路前的负荷电流 i=Im*sin（wt-￠）
根据短路前后电流不能突变：ik=i
得出短路电流 ik= Ikm*sin（wt-￠k）+（Ikmsin￠k –Imsin￠）*e∧（t/T）
I∞=Ip 既短路稳态电流等于短路周期分量。
二、高压电网短路电流的计算
无限大容量供电系统发生短路事故时
三相短路电流Ik（3）=Uc/（1.732X∑）
1.标幺值：是一个比值，指实际的电量值（电流、电压、阻抗）与选定Caiguolin 第 2 页 共 6 页
2013-3-30
的基准值的比值。
A﹡=A/Ad
一般选基准容量为100MVA；基准电压选短路点的电压Ud=Uc=1.05Un
基准电流Id=Sd/(1.732Ud)；基准阻抗Xd=1.732*Ud*Ud/Sd
2.电力系统各元件的标幺值
电力系统的电抗标幺值：Xs﹡=Sd/Sk
电力线路的电抗标幺值：XwL﹡=X0*L*Sd/（Uc*Uc）
*一般10KV架空线0.35，35KV架空线0.4,10KV电缆0.08欧/km
