皮带机技术参数

SDJ-150皮带机检修工艺流程

SDJ-150皮带机的技术特征：

输送量：630 t/h 输送长度：700 m

胶带速度：1.9 m/s 贮藏胶带长度：50 m

主电机型号：DSB-75 功率：2*75 kw

转速：1480 r/min 胶带规格：B=1000 mm

传动卷筒直径：Φ630mm

换向滚筒直径：Φ400mm(机头) Φ320mm（机尾）

托辊直径：Φ108 mm

张紧绞车 电动机型号：JBY4-4 功率：4kw

绳速：4.77~7.67m/min 最大牵引：90MPa

收放胶带装置 电动机型号：JBY4-4

功率：4kw 胶带卷筒转速：11.7r/min

与转载机搭接最大行程：12m

机头传动装置外型尺寸：4755*2266*1615 mm

机尾外形尺寸：15994*1586*686 mm

总重：68432kg

SDJ-150皮带机

本文来自: 中国煤矿安全生产网 () 详细出处参考：/html/2011/10/07/103170.shtml

检修工艺流程图：

一、SDJ-150皮带机是可伸缩胶带运输机：

胶带运输机是煤矿井下生产系统中广泛使用的运输设备，它运力大，工作阻力小，能耗低，运输中撒煤少，破碎性小，因而降低了煤尘和损耗，胶带运输机在生产中是主要的运输设备。在综合机械采煤中，工作面推进速度较快，运输距离变换较大，设备必需能够灵活的伸长缩短，它的传动原理是根据桡体摩擦传动，靠胶带与传动滚筒之间的摩擦力来驱动运行。

二、可伸缩胶带运输机的构造：

（1）它是由机头部、贮带装置、机身及托辊、机尾部胶带等部件组成。

（2）机头部：机头部包括传动装置和卸载臂，它主要由电机液力偶合器、减速器、主副传动滚筒、联动齿轮和传动架等组成。电动机是由两台75千瓦三项防爆电机，通过联轴节和减速器传动主滚筒带动皮带机运转。

（3）减速器：它采用三级齿轮传动，第一级为一对轴元弧伞齿轮和元弧伞齿轮，第二级和第三级分别为一对斜圆柱齿轮和一对直齿圆柱齿轮，它的速比为24.44，箱体采用球墨铸铁铸造，并分为上下箱体对称，可翻转，减速器输出轴与滚筒之间采用半内齿轮联接。

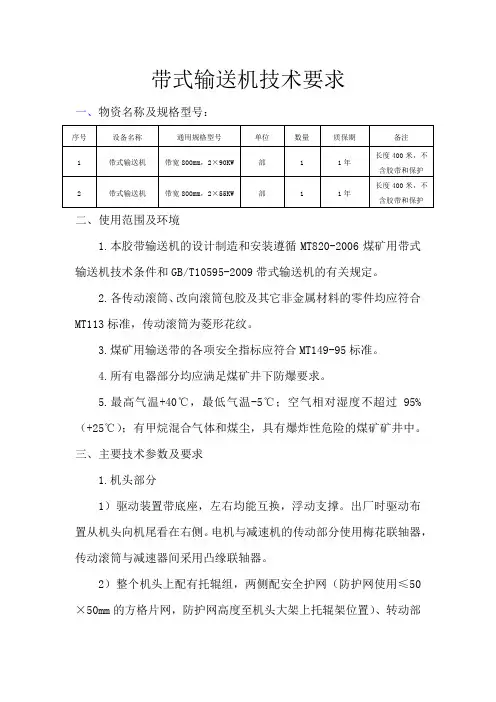

带式输送机技术要求

一、物资名称及规格型号：

序号 设备名称 通用规格型号 单位 数量 质保期 备注

1 带式输送机 带宽800mm，2×90KW 部 1 1年 长度400米，不含胶带和保护

2 带式输送机 带宽800mm，2×55KW 部 1 1年 长度400米，不含胶带和保护

二、使用范围及环境

1.本胶带输送机的设计制造和安装遵循MT820-2006煤矿用带式输送机技术条件和GB/T10595-2009带式输送机的有关规定。

2.各传动滚筒、改向滚筒包胶及其它非金属材料的零件均应符合MT113标准，传动滚筒为菱形花纹。

3.煤矿用输送带的各项安全指标应符合MT149-95标准。

4.所有电器部分均应满足煤矿井下防爆要求。

5.最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）；有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。

三、主要技术参数及要求

1.机头部分

1）驱动装置带底座，左右均能互换，浮动支撑。出厂时驱动布置从机头向机尾看在右侧。电机与减速机的传动部分使用梅花联轴器，传动滚筒与减速器间采用凸缘联轴器。

2）整个机头上配有托辊组，两侧配安全护网（防护网使用≤50×50mm的方格片网，防护网高度至机头大架上托辊架位置）、转动部件配有护罩。

3）机架为焊接结构，用螺栓组装，机头传动装置所有的零部件均安装在机架上，电动机和减速器可根据具体情况安装在机架的左侧和右侧。

4）驱动装置架使用板式结构制作具有足够的刚度、强度和稳定性，制造误差符合有关标准的要求。

5）电动机采用高效节能矿用防爆交流电动机，厂家选用国内知名品牌（如：浙江卧龙电机、佳木斯电机、河南南洋电机）。

6）联轴器有较强的弹性，有较高的抗冲击能力和缓冲减震能力。联轴器可以快速拆装维修，安装及拆卸时可只移走需要检修的电机或减速器或滚筒，而无须移动相邻的部件。联轴器设有可拆装的防护罩。

7）减速器采用国内知名品牌减速器，其输出扭矩应满足本输送机提升负载的要求。减速器自带逆止功能。减速器采用油池式润滑方式，减速器与电动机的联接应保证较强同心度。

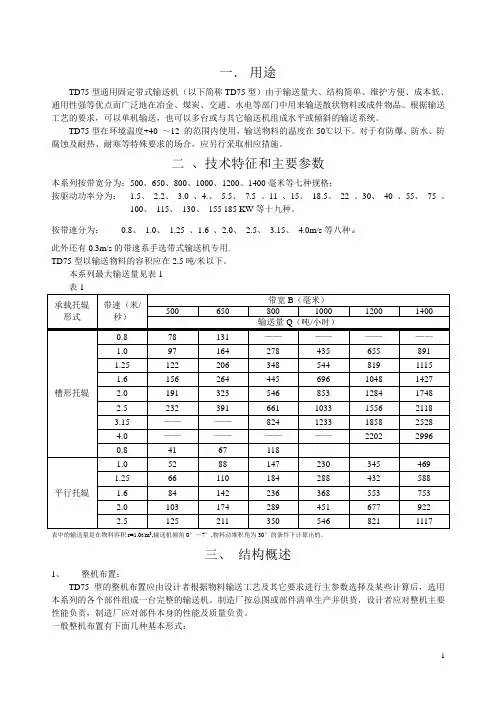

1 一． 用途

TD75型通用固定带式输送机（以下简称TD75型）由于输送量大、结构简单、维护方便、成本低、通用性强等优点而广泛地在冶金、煤炭、交通、水电等部门中用来输送散状物料或成件物品。根据输送工艺的要求，可以单机输送，也可以多台或与其它输送机组成水平或倾斜的输送系统。

TD75型在环境温度+40 ～12 的范围内使用，输送物料的温度在50℃以下。对于有防爆、防水、防腐蚀及耐热、耐寒等特殊要求的场合，应另行采取相应措施。

二 、技术特征和主要参数

本系列按带宽分为：500、650、800、1000、1200、1400毫米等七种规格；

按驱动功率分为： 1.5、 2.2、 3.0 、4.、 5.5、 7.5 、11 、15、 18.5、 22 、30、 40 、55、 75 、100、 115、 130、 155 185 KW等十九种。

按带速分为： 0.8、 1.0、 1.25 、1.6 、2.0、 2.5、 3.15、 4.0m/s等八种。

此外还有0.3m/s的带速系手选带式输送机专用.

TD75型以输送物料的容积应在2.5吨/米以下。

本系列最大输送量见表1

表1

承载托辊形式 带速（米/秒） 带宽B（毫米）

500 650 800 1000 1200 1400

输送量Q（吨/小时）

槽形托辊 0.8 78 131 —— —— —— ——

1.0 97 164 278 435 655 891

1.25 122 206 348 544 819 1115

1.6 156 264 445 696 1048 1427

2.0 191 323 546 853 1284 1748

2.5 232 391 661 1033 1556 2118

3.15 —— —— 824 1233 1858 2528

4.0 —— —— —— —— 2202 2996

0.8 41 67 118

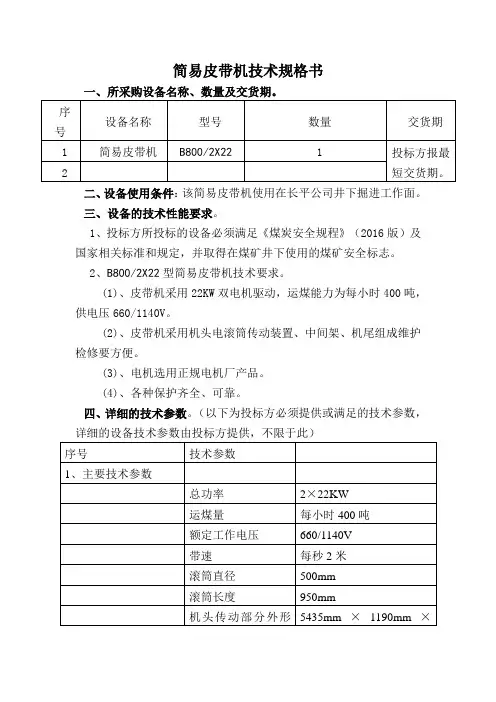

简易皮带机技术规格书

一、所采购设备名称、数量及交货期。

序号 设备名称 型号 数量 交货期

1 简易皮带机 B800/2X22 1 投标方报最短交货期。 2

二、设备使用条件：该简易皮带机使用在长平公司井下掘进工作面。

三、设备的技术性能要求。

1、投标方所投标的设备必须满足《煤炭安全规程》（2016版）及国家相关标准和规定，并取得在煤矿井下使用的煤矿安全标志。

2、B800/2X22型简易皮带机技术要求。

(1)、皮带机采用22KW双电机驱动，运煤能力为每小时400吨，供电压660/1140V。

(2)、皮带机采用机头电滚筒传动装置、中间架、机尾组成维护检修要方便。

(3)、电机选用正规电机厂产品。

(4)、各种保护齐全、可靠。

四、详细的技术参数。（以下为投标方必须提供或满足的技术参数，详细的设备技术参数由投标方提供，不限于此）

序号 技术参数

1、主要技术参数

总功率 2×22KW

运煤量 每小时400吨

额定工作电压 660/1140V

带速 每秒2米

滚筒直径 500mm

滚筒长度 950mm

机头传动部分外形5435mm×1190mm×尺寸 1795mm

机尾外形尺寸 4000mm×1575mm×960mm

2、电机 2×22KW
