工厂供电期末考试复习题

第 1 页 工厂供电期末考试题库试题

一、判断题：

1、 一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线〔 〕

2、 在输送功率与距离一定时，选用电压越高，电压与电能的损失就越小，电压质量容易保证。〔 〕

3、 用电设备的额定电压就是供电线路的额定电压。〔 〕

4、 用户从一个方向得到电能的电网是闭式电网〔 〕

5、 电压与频率过高或过低都会影响电力系统的稳定性〔 〕

6、 目前在35-60kv的高压电网中多采用中性点经消弧线圈接地方式。〔 〕

7、 当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点，这个点对地电位为零。该点称电源的中性点。〔 〕

8、 电网是由不同等级线路与输配电设备组成的。〔 〕

9、 我国电力系统的额定频率是50赫兹 〔 〕

10、 家庭用电属于二级负荷( )

11、 工厂供电，是指工厂所需电能的供给与分配，亦称工厂配电。〔 〕

12、 目前我国110KV及其以上的电网均采用中性点不接地方式〔 〕

13、 电力系统调度规章规定，单相接地运行时间一般不能超过5个小时〔 〕

14、 工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。〔 〕 15、 供电系统中降压变电所的作用是承受电能、变换电压与分配电能，而配电所的作用是承受电能与分配电能。〔 〕

16、 电网的频率降低，只影响电动机的功率，而转速不变。〔 〕

17、 中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。〔 〕

18、 工厂变配电所的位置应该尽量靠近负荷中心。〔 〕

19、 工厂变配电所的位置应该接近电源侧。〔 〕

20、 变电所中有配电变压器，而配电所中没有配电变压器。〔 〕

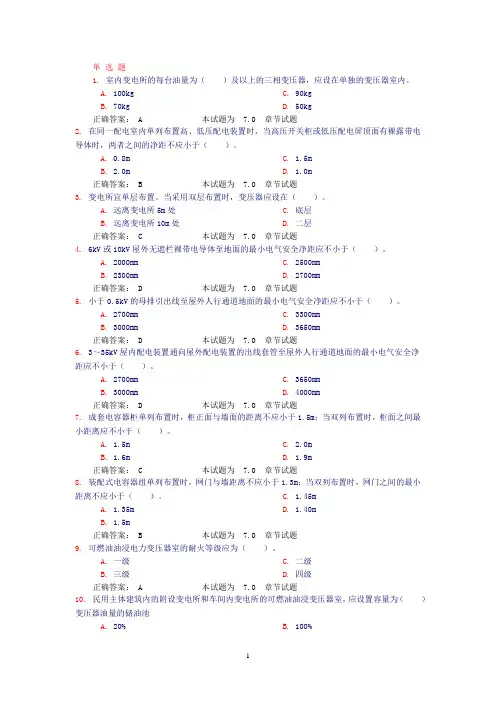

1 单 选 题

1. 室内变电所的每台油量为（ ）及以上的三相变压器，应设在单独的变压器室内。

A. 100kg

B. 70kg C. 90kg

D. 50kg

正确答案： A 本试题为 7.0 章节试题

2. 在同一配电室内单列布置高、低压配电装置时，当高压开关柜或低压配电屏顶面有裸露带电导体时，两者之间的净距不应小于（ ）。

A. 0.8m

B. 2.0m C. 1.5m

D. 1.0m

正确答案： B 本试题为 7.0 章节试题

3. 变电所宜单层布置。当采用双层布置时，变压器应设在（ ）。

A. 远离变电所5m处

B. 远离变电所10m处 C. 底层

D. 二层

正确答案： C 本试题为 7.0 章节试题

4. 6kV或10kV屋外无遮栏裸带电导体至地面的最小电气安全净距应不小于（ ）。

A. 2000mm

B. 2300mm C. 2500mm

D. 2700mm

正确答案： D 本试题为 7.0 章节试题

5. 小于0.5kV的母排引出线至屋外人行通道地面的最小电气安全净距应不小于（ ）。

A. 2700mm

B. 3000mm C. 3300mm

D. 3650mm

正确答案： D 本试题为 7.0 章节试题

6. 3～35kV屋内配电装置通向屋外配电装置的出线套管至屋外人行通道地面的最小电气安全净距应不小于（ ）。

A. 2700mm

B. 3000mm C. 3650mm

D. 4000mm

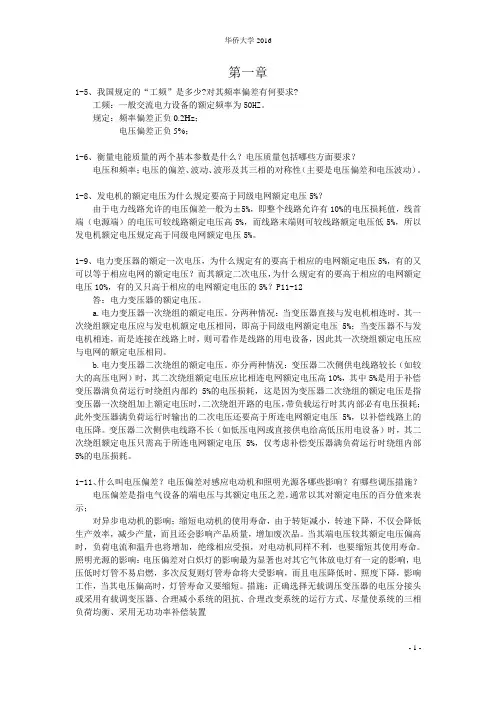

华侨大学2016

- 1 - 第一章

1-5、我国规定的“工频”是多少?对其频率偏差有何要求?

工频：一般交流电力设备的额定频率为50HZ。

规定：频率偏差正负0.2Hz；

电压偏差正负5%；

1-6、衡量电能质量的两个基本参数是什么？电压质量包括哪些方面要求？

电压和频率；电压的偏差、波动、波形及其三相的对称性（主要是电压偏差和电压波动）。

1-8、发电机的额定电压为什么规定要高于同级电网额定电压5%？

由于电力线路允许的电压偏差一般为±5%，即整个线路允许有10%的电压损耗值，线首端（电源端）的电压可较线路额定电压高5%，而线路末端则可较线路额定电压低5%，所以发电机额定电压规定高于同级电网额定电压5%。

1-9、电力变压器的额定一次电压，为什么规定有的要高于相应的电网额定电压5%，有的又可以等于相应电网的额定电压？而其额定二次电压，为什么规定有的要高于相应的电网额定电压10%，有的又只高于相应的电网额定电压的5%？P11-12

答：电力变压器的额定电压。

a.电力变压器一次绕组的额定电压。分两种情况：当变压器直接与发电机相连时，其一次绕组额定电压应与发电机额定电压相同，即高于同级电网额定电压5%；当变压器不与发电机相连，而是连接在线路上时，则可看作是线路的用电设备，因此其一次绕组额定电压应与电网的额定电压相同。

b.电力变压器二次绕组的额定电压。亦分两种情况：变压器二次侧供电线路较长（如较大的高压电网）时，其二次绕组额定电压应比相连电网额定电压高10%，其中5%是用于补偿变压器满负荷运行时绕组内部约5%的电压损耗，这是因为变压器二次绕组的额定电压是指变压器一次绕组加上额定电压时，二次绕组开路的电压，带负载运行时其内部必有电压损耗；此外变压器满负荷运行时输出的二次电压还要高于所连电网额定电压5%，以补偿线路上的电压降。变压器二次侧供电线路不长（如低压电网或直接供电给高低压用电设备）时，其二次绕组额定电压只需高于所连电网额定电压5%，仅考虑补偿变压器满负荷运行时绕组内部5%的电压损耗。

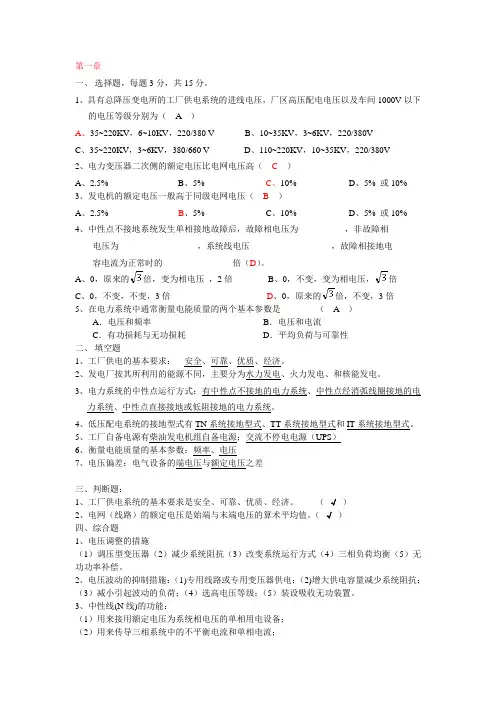

第一章

一、 选择题，每题3分，共15分。

1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ A ）

A、35~220KV，6~10KV，220/380 V B、10~35KV，3~6KV，220/380V

C、35~220KV，3~6KV，380/660 V D、110~220KV，10~35KV，220/380V

2、电力变压器二次侧的额定电压比电网电压高（ C ）

A、2.5% B、5% C、10% D、5% 或10%

3、发电机的额定电压一般高于同级电网电压（ B ）

A、2.5% B、5% C、10% D、5% 或10%

4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相

电压为---------------------------，系统线电压----------------------------，故障相接地电

容电流为正常时的------------------------倍（D）。

A、0，原来的倍，变为相电压 ，2倍 B、0，不变，变为相电压，倍

C、0，不变，不变，3倍 D、0，原来的倍，不变，3倍

5、在电力系统中通常衡量电能质量的两个基本参数是 （ A ）

A．电压和频率 B．电压和电流

C．有功损耗与无功损耗 D．平均负荷与可靠性

二、 填空题

1、工厂供电的基本要求： 安全、可靠、优质、经济。
