“伏安法”测电阻1

2016年上海物理一模：伏安法测电阻

1、根据“用电流表、电压表测电阻”的实验，完成下列要求。

⑴ 实验原理_____________。

⑵小张同学依照图1电路图正确连接器材，闭合电键后，两电表示数如图2所示，则记录的数据是Ix=_____安，Ux=_____伏，计算出Rx=_____欧；为了减小误差进行多次测量，因此接下去小张同学要进行的主要操作是：________________________________________。

⑶小姜同学依照图3电路图连接器材，且将滑片移到变阻器一端，闭合电键S后，两电表都有示数；但移动滑片时，两电表示数都不变化。产生这一现象的原因可能是：__________

___________________________________________________________________________________________________________。

2、在“用电流表、电压表测电阻”的实验中，小李同学按图4连接电路进行实验．所用电源为3节新干电池串联而成，且电压保持不变，滑动变阻器上标有“20 2A”字样．

①在闭合电键S前，他应将滑动变阻器的滑片置于图中

端．（选填“A”或“B”）

②他实验步骤正确，闭合电键时，观察电流表的示数并记录在序号1中．接着，他移动滑片到中点位置（即滑动变阻器接入电路的电阻为10欧），将电压表的示数2.5伏记录在序号2中．当他将滑片移动到另一端时，将电流表的示数0.36安记录在序号3中．

请在上表中将该同学设计的表格空白处填写完整．（计算电阻时，精确到0.1欧）．

3、小王做“用电流表、电压表测电阻”实验，现有电源（电源电压为1.5伏的整数倍）、待测电阻、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好。他连接电路后，按照正确的实验步骤操作，刚闭合电键时电流表示数为0.2安，电压表示数为4伏；他移动变阻器的滑片，观察到电流表示数变大而电压表示数变小。经过思考后他重新连接电路，图3 S Rx

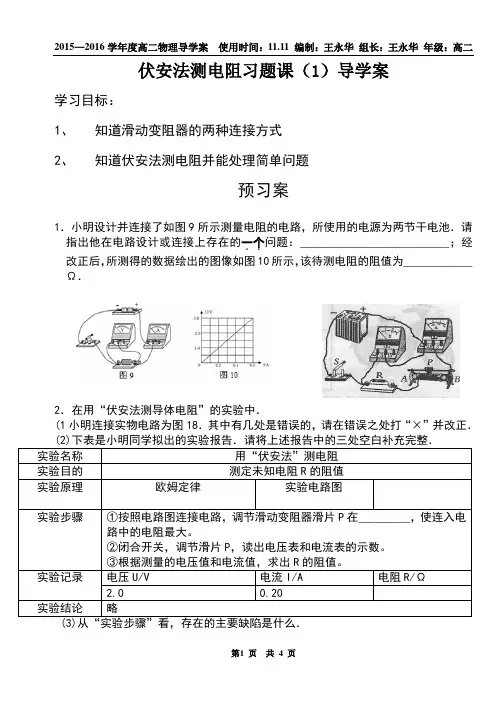

2015—2016学年度高二物理导学案 使用时间：11.11 编制：王永华 组长：王永华 年级：高二

第1 页 共 4 页 伏安法测电阻习题课（1）导学案

学习目标：

1、 知道滑动变阻器的两种连接方式

2、 知道伏安法测电阻并能处理简单问题

预习案

1．小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个．．问题：__________________________；经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为____________Ω．

2．在用“伏安法测导体电阻”的实验中．

(1小明连接实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．

(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．

实验名称 用“伏安法”测电阻

实验目的 测定未知电阻R的阻值

实验原理

欧姆定律

实验电路图

实验步骤 ①按照电路图连接电路，调节滑动变阻器滑片P在_________，使连入电路中的电阻最大。

②闭合开关，调节滑片P，读出电压表和电流表的示数。

③根据测量的电压值和电流值，求出R的阻值。

实验记录 电压U/V 电流I/A 电阻R/Ω

2.0 0.20

实验结论 略

(3)从“实验步骤”看，存在的主要缺陷是什么． 班级： 小组： 姓名： 评价：

第 2页 共 4 页

探究案

1．用图20所示的仪器测电阻R的电阻值

（1）将图20的电路，连成正确的测量电路

（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______

（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。

2．某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。小灯班级： 小组： 姓名： 评价：

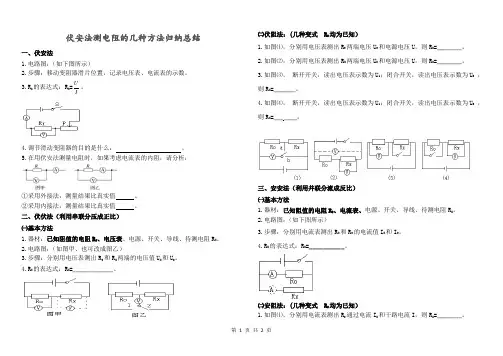

第 1 页 共 2 页 伏安法测电阻的几种方法归纳总结

一、伏安法

1.电路图：（如下图所示）

2.步骤：移动变阻器滑片位置，记录电压表、电流表的示数。

3.RX的表达式：RX=IU。

4.调节滑动变阻器的目的是什么： 。

5.在用伏安法测量电阻时，如果考虑电流表的内阻，请分析：

①采用外接法，测量结果比真实值 。

②采用内接法，测量结果比真实值 。

二、伏伏法（利用串联分压成正比）

㈠基本方法

1.器材：已知阻值的电阻R0、电压表、电源、开关、导线、待测电阻RX。

2.电路图：（如图甲、也可改成图乙）

3.步骤：分别用电压表测出R0和RX两端的电压值UX和U0。

4.RX的表达式：RX=_____________。

㈡伏阻法：(几种变式 R0均为已知）

1.如图⑴，分别用电压表测出R0两端电压U0和电源电压U，则RX=________。

2.如图⑵，分别用电压表测出RX两端电压UX和电源电压U，则RX=________。

3.如图⑶， 断开开关，读出电压表示数为U1；闭合开关，读出电压表示数为U2 ，则RX=_______。

4.如图⑷， 断开开关，读出电压表示数为U1；闭合开关，读出电压表示数为U2 ，则RX=___ ____。

三、安安法（利用并联分流成反比）

㈠基本方法

1.器材：已知阻值的电阻R0、电流表、电源、开关、导线、待测电阻RX。

2.电路图：（如下图所示）

3.步骤：分别用电流表测出RX和R0的电流值IX和I0。

4.RX的表达式：RX=__________。

㈡安阻法：(几种变式 R0均为已知）

1.如图⑴，分别用电流表测出R0通过电流I0和干路电流I，则RX=________。

第 2 页 共 2 页 2.如图⑵，分别用电流表测出R0通过电流IX和干路电流I，则RX=___ _____。

3.如图⑶，断开开关，读出电流表示数为I1；闭合开关，读出电流表示数为I2 ，则RX=_ __。

伏安法测电阻电阻实验报告

伏安法测电阻电阻实验报告

引言：

电阻是电学基础中的重要概念之一，它在电路中起着限制电流流动的作用。为了准确测量电阻值，科学家们发展出了伏安法这一实验方法。本文将介绍伏安法测电阻的原理、实验步骤和结果分析。

一、实验原理

伏安法是通过测量电阻两端的电压和电流，利用欧姆定律来计算电阻值的一种实验方法。根据欧姆定律，电阻R等于电压U与电流I的比值，即R=U/I。在实验中，我们可以通过改变电阻两端的电压或者电流来观察电阻的变化。

二、实验步骤

1. 准备实验装置：将电阻器、电流表、电压表和电源连接好，确保电路连接正确无误。

2. 调节电流：将电流表的量程调至适当范围，根据实验要求设置所需电流值。

3. 测量电压：用电压表测量电阻两端的电压，并记录下来。

4. 计算电阻：根据欧姆定律，将测得的电压值除以电流值，即可得到电阻的数值。

三、实验结果分析

在实验中，我们选择了几个不同的电阻值进行测量，并记录下了相应的电压和电流数据。通过计算，我们得到了一系列的电阻数值。在分析这些数据时，我们可以观察到以下几个现象：

1. 直线关系：根据欧姆定律，电阻与电压和电流之间应该呈现线性关系。通过绘制电压-电流图像，我们可以发现这种线性关系。实验结果表明，电阻值与电压成正比，与电流成反比。

2. 非线性关系：在某些特殊情况下，电阻与电压和电流之间可能呈现非线性关系。这可能是由于电阻器本身的特性或者电路中其他元件的影响所导致的。在实验中，我们可以通过观察电压-电流图像的形状来判断是否存在非线性关系。

3. 温度影响：电阻值与温度也有一定的关系。在实验过程中，我们可以通过改变电阻器的温度来观察电阻值的变化。实验结果表明，电阻值随温度的升高而增加。

四、实验误差分析

在实验中，由于各种因素的存在，可能会导致实际测量值与理论值之间存在一定的误差。主要的误差来源包括仪器误差、电源波动、电路接触不良等。为了减小误差，我们可以采取以下措施：
