威纶触摸屏与施耐德PLC通讯说明

一、WINCC FLEXIBLE 下载组态画面到 触摸屏

1、触摸屏地址设置

第一步：打开触摸屏，选择“Control Panel”

第二步：双击以太网设置图标，设置触摸屏IP地址，如下图

2、Wincc Flexible 设置

第一步：画面组态好后，用双绞线连接触摸屏和电脑，点击Wincc软件里的下载按键

第二步：出现以下窗口，模式选择“以太网模式”，计算机名或IP地址设置为1里设置的触摸屏IP地址（注意不要设置为计算机IP地址），点击传送开始下载。

二、PLC与触摸屏通讯

1、PLC的IP地址设置

第一步：用PPI/USB电缆连接电脑和PLC,打开S7软件，点击按钮出现图1对话框。对话框右边显示为“PC/PPI cable(PPI)”。双击“双击刷新”，会搜寻到PLC，画面如图2所示（注意：有的时候不是一次就能成功，需不断插拔PPI/USB电缆）和重启PLC），此时S7与PLC通讯成功。

图 1

图 2

第二步：选择S7软件的工具——>以太网向导进行如下步骤设置

图 3

图 4

图 5

图 6

模块位置选0,再点击”读取模块”。显示如下图，“CP243-1”为你PLC上接的以太网模块

图 7

点击下一步，设置PLC的IP地址（注意PLC的IP地址应与电脑的IP地址以及触摸屏IP地址在一个网段）

图 8

设置如下，“子网掩码”、“网关地址”不动

图 9

点击下一步，设置如下

图 10

点击下一步，设置如下

图 11

点击下一步设置如下

图 12

点击下一步出现画面后，再点击一下“建议地址”，出现如下画面

图 13

点击下一步出现如下画面

图 14

点击完成，程序块内程序设置如下

图 15

点击下载到PLC，则PLC以太网向导设置完成。

2、Wincc Flexible里的设置

第一步：点击“通讯”——>“连接”进行设置，接口选“以太网”模式，下方IP地址为触摸屏之前自己设的IP地址。右边PLC的IP地址设为1、中设置的PLC的IP地址。

威纶触摸屏与s7-200通信实例

------------------------------------------作者xxxx

------------------------------------------日期xxxx 威纶触摸屏与s7-200通信实例

2 / 6 • 目 录

• 1. 范例操作概述

• 2. 规划说明

• 3. 元件列表

•

•

•

1. 范例操作概述

此范例将介绍如何快捷简易地建立WEINVIEW HMI与S7-200 PLC通讯。注意事项：通讯参数设置，通讯线接法。

2. 规划说明 威纶触摸屏与s7-200通信实例

3 / 6 (1) 新建简单PLC 示例程序，建立外部输入点I0.0,I0.1，辅助继电器M0.0，外部输出点Q0.0，数据寄存器VW0，VW2。

注意：

外部输入I 的状态取决于外部的物理开关状态，Project 工程里做指示灯显示，不被直接用做开关量。可借助辅助继电器控制输出，如程序示例。

(2) PLC 通讯参数设置：在系统块下，通讯端口设置，如设置端口0：PLC 地址2，波特率19.2kbps。

(3) EB8000 软件,PLC 设备属性通讯参数设置：通讯参数如波特率等必须与第(2)步的通讯端口设置一致，如PLC 地址2，波特率19.2kbps。可依据PLC 的威纶触摸屏与s7-200通信实例

4 / 6 通讯参数作修改，如PLC 地址改为2，波特率改为187.5kbps；PLC 和HMI

的程序通讯参数都必须做对应修改。

威纶触摸屏与s7-200通信实例

5 / 6

建议：与S7-200 通讯时，建议将通讯延时、ACK 讯号延时分别设置为默认值5ms、30ms（如上图），但可根据通讯速率需求做适当修改。

(4) 通讯线制作：EB8000 软件，说明——帮助主题——PLC 连接手册，可查询通讯线接法。

注意：通讯线接法必须与选择的COM 口一致，如上述选择COM1 口，通讯线：屏（公头）1、2、5——PLC（公头）8、3、5。与SIEMENS S7－200CN PLC 通讯时，建议在D-和D＋之间接上一个100Ω 1/4W终端电阻。

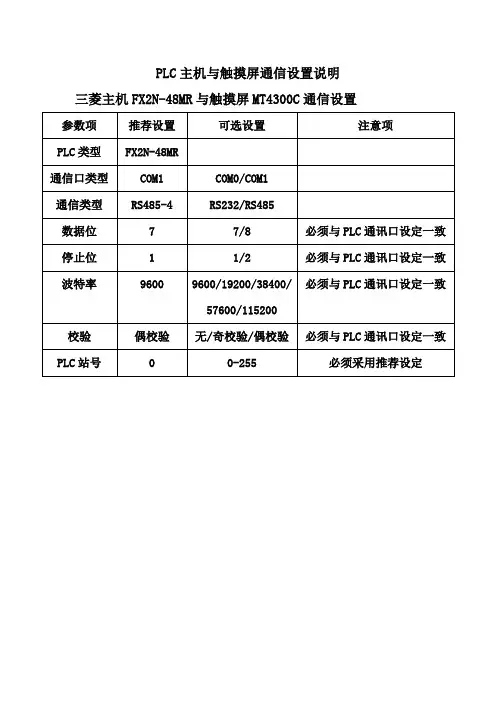

PLC主机与触摸屏通信设置说明

三菱主机FX2N-48MR与触摸屏MT4300C通信设置

参数项 推荐设置 可选设置 注意项

PLC类型 FX2N-48MR

通信口类型 COM1 COM0/COM1

通信类型 RS485-4 RS232/RS485

数据位 7 7/8 必须与PLC通讯口设定一致

停止位 1 1/2 必须与PLC通讯口设定一致

波特率 9600 9600/19200/38400/57600/115200 必须与PLC通讯口设定一致

校验 偶校验 无/奇校验/偶校验 必须与PLC通讯口设定一致

PLC站号 0 0-255 必须采用推荐设定

西门子主机S7-200与触摸屏MT4300C通信设置

参数项 推荐设置 可选设置 注意项

PLC类型 S7-200

通信口类型 COM1 COM0/COM1

通信类型 RS485-2 RS232/RS485

数据位 8 7/8 必须与PLC通讯口设定一致

停止位 1 1/2 必须与PLC通讯口设定一致

波特率 9600 9600/19200/38400/57600/115200 必须与PLC通讯口设定一致

校验 偶校验 无/奇校验/偶校验 必须与PLC通讯口设定一致

PLC站号 2 0-255 必须采用推荐设定

松下主机FP-X L60与触摸屏MT4300C通信设置

参数项 推荐设置 可选设置 注意项

PLC类型 FP-X L60

通信口类型 COM1 COM0/COM1

通信类型 RS232 RS232/RS485

数据位 8 7/8 必须与PLC通讯口设定一致

停止位 1 1/2 必须与PLC通讯口设定一致

波特率 9600 9600/19200/38400/57600/115200 必须与PLC通讯口设定一致

校验 奇校验 无/奇校验/偶校验 必须与PLC通讯口设定一致

PLC站号 1 0-255 必须采用推荐设定

PLC与施耐德变频器通讯操作手册

P L C与施耐德变频器通

讯操作手册

TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】

矩形P L C 与施耐德变频器通讯案例

施耐德变频器的通讯参数设置

变频器应配置有RS485通讯接口，支持Modbus RTU 协议。

变频器通讯参数设置如下所示。【变频器型号：ATV21】

a. 1870H(1871H)、1871（1872H ）这两个寄存器支持（10H

功能码MODBUS ）单个写和两个一

起写。

b. FA00（FA01）、FA01（FA02）这两个寄存器只支持单个写（10功能码MODBUS ）。

c. FD01（FD02）、FD00（FD01）、FE03（FE04）、FE05（FE06）、FC91（FC92）、FE22

（FE23）、FD06（FD07）、FD07（FD08）、FE35（FE36）、FE36（FE37）、FE90（FE91）这些只支持单个寄存器读（03H 功能码MODBUS ）。

d. 通信编号（变频器内部参数）：0000-0912这些只支持06H 功能码操作单个写。

PLC 与变频器通讯的线连接

1、32点以下PLC

与从站设备通讯连接； 2、32点以上PLC 与从站设备通讯连接：

案例程序：矩形PLC 与施耐德变频器的PLC 梯形图

① PLC 的1#RS485与变频器通讯，进行参数设置

功能：设置PLC 1#485与 变频器通讯参数，动作过程如下：

S1：当PLC （09925为ON 上电初始化）运行时，设定变频器通讯参数。

S2： 设置参数需与从站设备一致。

41001 【1】 变频器站地址为 1

41002 【3】变频器波特率：9600

41003 【2】变频器校验：无校验

41004 【2】变频器停止位：1位停止位

S3：SADDR设置PLC通讯串口;

#1为RS232通讯串口1；COM1
