LED封装工艺及产品介绍

LED（Light Emitting Diode）是一种半导体器件，其具有发光、长寿命、低功耗、发光效率高等优点，因此在照明、显示、通讯等领域得到广泛应用。而LED封装工艺是将LED芯片固定在支座上并进行封装，以保护LED芯片并增强其发光亮度和稳定性。本文将对LED封装工艺及产品做详细介绍。

1.芯片切割：将大面积的蓝宝石衬底上的芯片通过切割工艺分割成小块，每块一个芯片。

2.衬底处理：将芯片背面进行清洗和抛光处理，以提高光的反射效率。

3.焊接金线：使用金线将芯片正电极与底座连接，以供电。金线的材料一般选择纯金或金合金。

4.包封胶：使用固化胶将芯片包封在透明树脂中，以保护芯片不受湿氧侵蚀和机械损害。

5.电极镀膜：通过真空镀膜或湿法镀膜技术，在芯片的正负电极上涂覆一层金属薄膜，以增加电极的导电性。

经过以上工艺处理后，LED芯片就成功封装成LED灯珠或是LED灯管等各类产品。根据不同的应用需求，LED产品可以进一步细分为以下几种：

1.LED灯珠：是一种通过封装工艺将LED芯片固定在底座上的产品。它通常具有高亮度、长寿命、低能耗等特点，广泛应用于LED照明领域。

2.LED灯管：是一种通过封装工艺将多个LED灯珠串联或并联在一起，形成条状灯管的产品。它具有均匀照明、高照度等特点，广泛应用于室内、室外照明等场合。 4. RGB LED：RGB（Red, Green, Blue）LED是一种通过使用多个LED芯片，分别发出红、绿、蓝三种颜色的光，从而形成各种不同颜色的光源。它广泛应用于彩色显示、彩色照明等场合。

除了以上介绍的LED产品，还有LED点阵屏、LED显示屏、LED模组等各种具有特殊功能和形状的LED产品，满足了不同行业的需求。

总之，LED封装工艺及产品已经在各个领域得到广泛应用，通过不断的研发与创新，LED产品的亮度、生产效率、稳定性等方面不断提高，助力推动绿色环保、高效节能的发展。

合集下载

LED显示屏生产工艺及LED显示屏封装工艺技术介绍e

LED显示屏生产工艺及LED显示屏封装工艺技术介绍e

LED显示屏生产工艺及LED显示屏封装工艺技术介绍

一、LED显示屏生产工艺

1.LED显示屏工艺：

a)清洗：采用超声波清洗PCB或LED支架，并烘干。

b)LED显示屏装架：在LED管芯〔大圆片〕底部电极备上银胶后进行扩张，将扩张后的管芯〔大圆片〕安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。

c)LED显示屏压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。LED直接安装在PCB上的，一般采用铝丝焊机。〔制作白光TOP-LED需要金线焊机〕

d)LED显示屏封装：通过点胶，用环氧将LED管芯和焊线保护起来。在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。这道工序还将承当点荧光粉〔白光LED〕的任务。

e)LED显示屏焊接：如果背光源是采用SMD-LED或其它已封装的LED，那么在装配工艺之前，需要将LED焊接到PCB板上。

f)LED显示屏切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。

g)LED显示屏装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。

h)LED显示屏测试：检查背光源光电参数及出光均匀性是否良好。

LED显示屏包装：将成品按要求包装、入库。

二、LED显示屏封装工艺

是将外引线连接到LED芯片的电极上，同时保护好LED芯片，并且起到提高光取出效率的作用。关键工序有装架、压焊、封装。

LED封装形式可以说是五花八门，主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。LED按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。

4．封装工艺说明

镜检：材料外表是否有机械损伤及麻点麻坑〔lockhill〕

芯片尺寸及电极大小是否符合工艺要求

电极图案是否完整

由于LED芯片在划片后依然排列紧密间距很小〔约0.1mm〕，不利于后工序的操作。我们采用扩片机对黏结芯片的膜进行扩张，是LED芯片的间距拉伸到约0.6mm。也可以采用手工扩张，但很容易造成芯片掉落浪费等不良问题。

LED显示屏生产工艺及LED显示屏封装工艺技术介绍

LED显示屏生产工艺及LED显示屏封装工艺技术介绍

LED显示屏生产工艺及LED显示屏封装工艺技术介绍

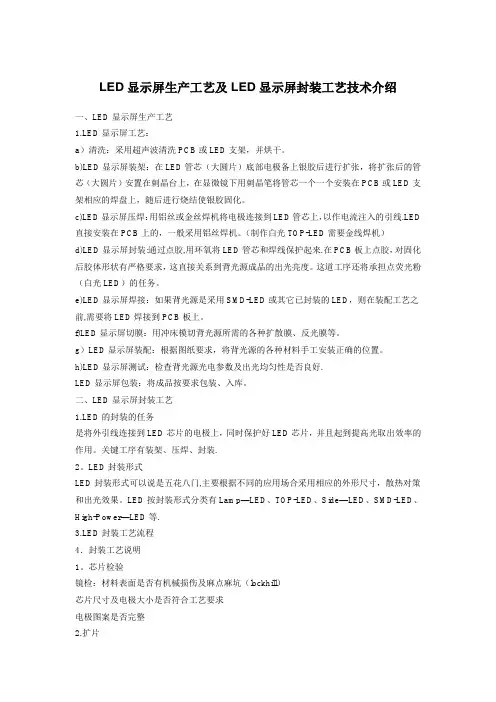

一、LED显示屏生产工艺

1.LED显示屏工艺：

a）清洗：采用超声波清洗PCB或LED支架，并烘干。

b)LED显示屏装架：在LED管芯（大圆片）底部电极备上银胶后进行扩张，将扩张后的管芯（大圆片）安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。

c)LED显示屏压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线.LED直接安装在PCB上的，一般采用铝丝焊机。（制作白光TOP-LED需要金线焊机）

d)LED显示屏封装:通过点胶,用环氧将LED管芯和焊线保护起来.在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。这道工序还将承担点荧光粉（白光LED）的任务。

e)LED显示屏焊接：如果背光源是采用SMD-LED或其它已封装的LED，则在装配工艺之前,需要将LED焊接到PCB板上。

f)LED显示屏切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。

g）LED显示屏装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。

h)LED显示屏测试：检查背光源光电参数及出光均匀性是否良好.

LED显示屏包装：将成品按要求包装、入库。

二、LED显示屏封装工艺

1.LED的封装的任务

是将外引线连接到LED芯片的电极上，同时保护好LED芯片，并且起到提高光取出效率的作用。关键工序有装架、压焊、封装.

2。LED封装形式

LED封装形式可以说是五花八门,主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。LED按封装形式分类有Lamp—LED、TOP-LED、Side—LED、SMD-LED、High-Power—LED等.

3.LED封装工艺流程

4．封装工艺说明

1。芯片检验

镜检：材料表面是否有机械损伤及麻点麻坑（lockhill）

LED封装胶种及介绍

LED封装胶种及介绍

封装胶种类：

1.环氧树脂 Epoxy Resin

2.硅胶 Silicone

3.胶饼 Molding Compound

4.硅树脂 Hybrid

根据分子结构，环氧树脂大体上可分为五大类：

1、 缩水甘油醚类环氧树脂

2、 缩水甘油酯

封装胶种类：

1.环氧树脂 Epoxy Resin

2.硅胶 Silicone

3.胶饼 Molding Compound

4.硅树脂 Hybrid

根据分子结构，环氧树脂大体上可分为五大类：

1、 缩水甘油醚类环氧树脂

2、 缩水甘油酯类环氧树脂

3、 缩水甘油胺类环氧树脂

4、 线型脂肪族类环氧树脂

5、 脂环族类环氧树脂

环氧树脂特性介紹：

A 胶：

环氧树脂是泛指分子中含有兩个或兩个以上环氧基团的有机高分子化合物，一般为bisphenol A type环氧树脂(DGEBA)

B 胶：

常见的为酸酐类有机化合物，如：MHHPA

EPOXY：

Ether Bond 为Epoxy 封裝树脂中较弱之键，易导致黄变光衰，A 剂比例偏高导致Ether Bond 偏多，易黄化。Silicon 树脂則以Si-O 键取代之。

led 对环氧树脂之要求：

1.高信赖性(LIFE)

2.高透光性。

3. 低粘度，易脱泡。

4.硬化反应热小。 5.低热膨胀系数、低应力。

6. 对热的安定性高。

7.低吸湿性。

8.对金属、玻璃、陶瓷、塑胶等材质接着性优良。

9.耐机械之冲击性。

10. 低弹性率(一般)。

一、因硬化不良而引起胶裂

现象：胶体中有裂化发生。

原因：硬化速度过快，或者烘烤度溫度不均，导致胶体本身或其与金属材料间蓄积过大之內应力。

处理方法：

1.测定Tg 是否有硬化不良之现象。

2.确认烤箱內部之实际温度。

led封装胶水介绍

led封装胶水介绍

1 / 4

文章由LED灯管http:

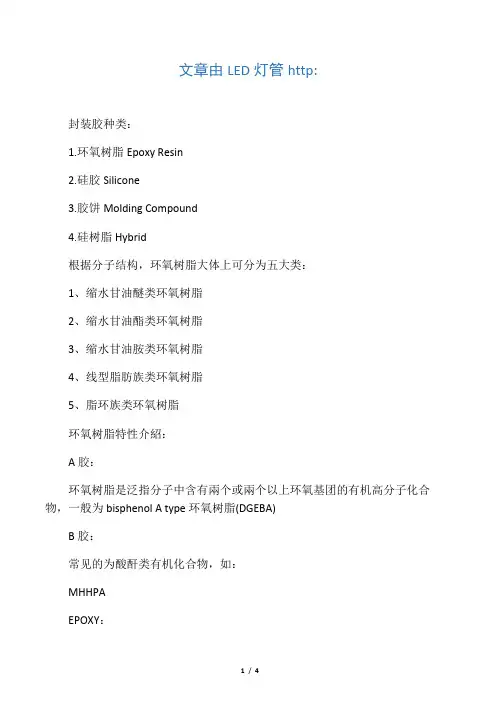

封装胶种类：
