光伏电站设计方案实例

项目设计：渔光互补光伏电站方案简介本文档旨在提出一种渔光互补光伏电站方案，该方案利用渔光互补技术，在渔业养殖基地上建设光伏电站，实现光伏发电与渔业养殖的互补发展。

背景光伏发电作为一种清洁、可再生的能源形式，受到越来越多的关注。

然而，在一些地区，光伏电站建设面临着用地紧张、土地资源浪费等问题。

与此同时，渔业养殖基地的用地面积较大，但其对光照要求较高，这为光伏电站的建设提供了机会。

方案设计本方案的主要设计思路是在渔业养殖基地上建设光伏电站，利用渔光互补技术，实现光伏发电与渔业养殖的互补发展。

渔光互补技术渔光互补技术是指在渔业养殖基地上安装光伏电站，使光伏电站的组件与养殖池塘相结合。

通过合理布局和设计，既能保证光伏电站的正常发电，又不会对养殖池塘的光照造成过多影响。

光伏电站建设在渔业养殖基地上选择合适的用地，布置光伏电站的光伏组件。

根据光伏电站的设计容量和可利用的用地面积，确定光伏组件的数量和布局。

同时，考虑到渔光互补技术的要求，需要在组件之间留有足够的空间，以保证光照的均匀分布。

渔业养殖管理在光伏电站建设完成后，需要加强渔业养殖管理。

特别是在电站运行过程中，要注意光伏电站对养殖池塘的光照影响，合理安排养殖池塘的布局，避免光伏组件阻挡阳光照射，影响养殖效果。

经济效益与环境效益渔光互补光伏电站方案的实施可以带来良好的经济效益和环境效益。

光伏电站的发电可以为渔业养殖基地提供稳定的电力供应，减少能源成本。

同时，光伏发电的清洁特性也符合当今环境保护的要求。

结论渔光互补光伏电站方案是一种简单、可行的方案，通过光伏发电与渔业养殖的互补发展，可以实现能源的可持续利用和渔业养殖的可持续发展。

该方案在解决用地紧张和光伏电站建设难题的同时，还能带来良好的经济效益和环境效益。

实用标准文案精彩文档Xxx市XX镇xx村3.12KWp分布式电站设计方案设计单位： xxxx编制时间： 2016年月1、项目概况- 1 -2、设计原如此- 2 -3、系统设计- 3 -〔一〕光伏发电系统简介- 3 - 〔二〕项目所处地理位置- 5 -〔三〕项目地气象数据- 6 -〔四〕光伏系统设计- 8 -4.1、光伏组件选型- 8 -4.2、光伏并网逆变器选型- 9 -4.3、站址的选择- 9 -4.4、光伏最优方阵倾斜角与方位- 10 -4.5、光伏方阵前后最优间距设计- 11 -4.6、光伏方阵串并联设计- 12 -4.7、电气系统设计- 13 -4.8、防雷接地设计- 14 -4、财务分析- 18 -5、节能减排- 19 -6、结论- 20 -1、项目概况光伏发电特指采用光伏组件，将太阳能直接转换为电能的发电系统。

它是一种新型的、具有广阔开展前景的发电和能源综合利用方式，它倡导就近发电，就近并网，就近转换的原如此，不仅能够有效提高同等规模光伏电站的发电量，同时还有效解决了电力在升压与长途运输中的损耗问题。

分布式光伏发电具有以下特点：一、是输出功率相对较小。

一般而言，一个分布式光伏发电项目的容量在数千瓦以内。

与集中式电站不同，光伏电站的大小对发电效率的影响很小，因此对其经济性的影响也很小，小型光伏系统的投资收益率并不会比大型的低。

二、是污染小，环保效益突出。

分布式光伏发电项目在发电过程中，没有噪声，也不会对空气和水产生污染。

三、是能够在一定程度上缓解局地的用电紧X状况。

但是，分布式光伏发电的能量密度相对较低，每平方米分布式光伏发电系统的功率仅约100瓦，再加上适合安装光伏组件的建筑屋顶面积有限，不能从根本上解决用电紧X问题。

四、是可以发电用电并存。

大型地面电站发电是升压接入输电网，仅作为发电电站而运行；而分布式光伏发电是接入配电网，发电用电并存，且要求尽可能地就地消纳。

2、设计原如此（一）合理性由于分布式光伏发电系统也是属于光伏电站的一种，所以其设计、施工均需满足国标《GB50797-2012光伏发电站设计规X》的要求，将根据其对项目站址选址、太阳能发电系统、电气局部、接入系统进展合理性设计。

300kw光伏电站设计方案一、引言随着全球能源危机的不断加剧，清洁能源的开发利用成为解决能源问题的关键。

光伏电站作为最常见的清洁能源发电方式之一，具有环保、可再生、分布广泛等优势，逐渐受到人们的关注。

本文将详细介绍一种300kw的光伏电站设计方案。

二、方案概述本方案的目标是建设一座300kw的光伏电站，以太阳能光伏电池板为发电装置，通过光电转换将太阳能转化为电能。

该电站的设计经济寿命为20年，建设周期为6个月。

电站预计年发电量为400,000 kWh，可满足周边地区居民的用电需求。

三、选址与布局1. 选址要求光伏电站选址应充分考虑日照条件、地形地貌、土地使用、电力输送、环境保护等要素。

选址应尽量选择日照充足、地形平坦的地区，避免遮挡物对光伏电池板的影响。

同时，选址应符合国家规定的土地使用政策，避免占用农田等受限用地。

2. 布局设计根据选址情况和电站规模，将太阳能光伏电池板合理布置在场地上。

电池板间距应适度，避免阴影遮挡。

同时，在布置光伏电池板时要考虑维护通道的设置，方便设备的安装和维护。

四、光伏电池板选型与布置1. 电池板选型根据300kw光伏电站的需求，选择高效、稳定性好的太阳能光伏电池板。

考虑到电站的经济性，可以选择多晶硅或单晶硅太阳能电池板，具体型号和参数需根据实际情况进行选择。

2. 电池板布置在选定的电站布局上，按照电池板的尺寸和方向进行布置。

为了最大程度利用光能，电池板的倾斜角度应与当地地理纬度相对应，可采用固定式或可调式支架进行安装。

五、逆变器与电网连接1. 逆变器选择逆变器是将太阳能光伏电池板输出的直流电转换为交流电的关键设备。

根据电站的需求，选择逆变器时要考虑其额定功率、效率、可靠性等因素。

逆变器的品牌和型号需根据实际情况进行选择。

2. 电网连接将逆变器输出的交流电通过电缆连接至电网系统。

需符合电力行业相关的安全管理规定和标准，确保电网连接的安全稳定。

六、电站运维与监测1. 运维管理建设光伏电站后，需建立相应的运维管理团队，负责设备定期检查、维护和故障排除。

10MW光伏电站设计方案光伏电站是一种利用太阳能光伏发电技术的发电设施，它将太阳能转化为电能，具有环保、可再生、低碳排放等优点。

为了实现10MW光伏电站的设计方案，我们需要考虑多个因素，包括选址、电池板类型、倾角和朝向、逆变器选择、储能系统和电网接入等。

首先，选址是10MW光伏电站设计的重要因素。

合适的选址可以确保太阳能的获取和系统运行的稳定性。

选址时需要考虑太阳辐射资源充足、地理条件适宜、土地使用政策支持等因素。

可以考虑选择平整、开阔、无遮挡物的地区建设光伏电站，可以避免阻挡太阳辐射和光能接收。

其次，电池板的选择对于光伏电站的发电效率和性能至关重要。

常见的电池板类型包括单晶硅、多晶硅和薄膜电池等，根据实际情况和预算可以选择适合的电池板类型。

单晶硅电池板具有高效率和较长的使用寿命，适用于大型光伏电站；多晶硅电池板具有较低的成本和较高的性价比，适用于中小型光伏电站；薄膜电池板具有较好的温度特性和抗阴影能力，适用于局部光照条件较差的地区。

光伏电站的倾角和朝向也是影响发电效率的重要因素。

根据所在地的纬度和经度情况，可以计算出最佳的倾角和朝向。

通常来说，南方的倾角可以选择与纬度相等，而朝向可以选择正南方向。

而北方的倾角和朝向则可以略有调整，以便更好地接收太阳能。

逆变器的选择也是光伏电站设计的关键环节。

逆变器可以将光伏电池的直流电转换为交流电，以供给电网使用。

逆变器的种类和规格应根据光伏电站的功率和使用条件进行合理选择，同时要考虑其安全性和可靠性。

可以选择具有高效率、低故障率和较长寿命的逆变器。

储能系统是一个可选的组件，能够存储太阳能发电后的多余电能。

储能系统可以解决太阳能发电的不稳定性问题，保证能源的平稳输出。

常见的储能方式包括锂离子电池储能系统和钠硫电池储能系统等，根据预算和技术经济性可以选择适合的储能方式。

最后，光伏电站的电网接入是设计中需要考虑的重要环节。

光伏电站可以将发电的多余电能并网销售，也可以通过电网进行能量的互通。

208MW太阳能光伏发电站系统工程设计方案太阳能光伏发电站系统工程设计是一项综合性工作，需要多个专业领域的技术人员合作完成。

本文将以208MW的太阳能光伏发电站为例，详细介绍其系统工程设计方案。

一、工程选择1.1选址和布局：选取适宜的地理位置，克服地形、土壤等地理条件的限制，确保太阳能资源的最大化利用。

发电站的布局需要合理安排太阳能电池板的安装位置和方向，以确保在太阳高度角和方位角变化时能最大限度地捕捉到太阳能。

1.2电站规模：根据电网容量和需求预测，确定电站的规模。

208MW的太阳能光伏发电站，需要根据实际情况确定光伏电池板的数量和布局方式，以及逆变器、变压器等设备的容量和数量。

1.3设备选择：选择高效、可靠的太阳能电池板、逆变器、变压器等设备，确保系统的正常运行和长期稳定发电。

同时要考虑设备的可维护性和后期扩展性，以满足未来电网的发展需求。

1.4电站设计：根据选址和布局要求，制定详细的电站工程设计方案，包括土地利用、电网接入、电站的防雷、防风、防火等措施，确保电站的安全和可靠。

二、施工方案2.1土地准备：对选定的土地进行整理和平整，确保电站的平稳运行和安全施工。

同时要考虑土地的排水和保护，以防止雨水对光伏电池板的影响。

2.2光伏电池板安装：按照工程设计方案，安装太阳能电池板，并确保其位置和方向的准确性。

同时要根据电站的规模和需求，合理布置电池板之间的连接和布线，保证电站的可靠运行和高效发电。

2.3逆变器和变压器安装：根据系统设计要求，安装逆变器和变压器，并进行调试和测试，确保其正常运行和高效转换太阳能电流。

2.4电网接入：根据电站的需求和电网的准入要求，进行电网接入的施工和调试。

包括电站和电网之间的电气连接和保护装置的安装，以及与电力公司的配合和沟通。

2.5设备调试和试运行：完成设备的调试和试运行，确保电站的正常运行和发电效率的最大化。

三、运维管理方案3.1运维组织：建立专业的运维团队，负责电站的日常运维和管理工作。

光伏电站设计方案实例光伏电站是利用太阳能发电的一种可再生能源电站，它通过将太阳能转换为电能，实现了清洁、环保的发电方式。

光伏电站的设计方案需要考虑多个因素，包括地理位置、光照条件、设备选择和布局等。

以下是一个光伏电站设计方案的实例，该电站位于中国南部的一个阳光资源较为丰富的地区。

1.地理位置：电站选址在一个开阔的平原地区，避免有大量阴影的地方，以确保光伏组件能够充分接收到阳光。

地理位置应具备便利的输电条件，以方便将发电的电能输送到市区。

2.光照条件：该地区的年均光照时间较长，阳光照射强度较高。

在选址时要选择较少被阴影覆盖、较平坦的地块，以确保光伏组件能够最大程度地吸收太阳能。

3.设备选择：光伏电站所需的主要设备包括光伏组件、逆变器、电池组和配电系统等。

在光伏组件的选择上，应优先考虑高效、耐久的产品，如单晶硅光伏组件。

逆变器应具备高转换效率和稳定性，能够将直流电转换为交流电并输出给电网。

电池组应能够存储多余的电能，以应对夜间或阴天等情况。

4.布局设计：光伏电站的布局设计应遵循最佳利用土地和光照条件的原则。

光伏组件可以采用固定倾斜安装或可调角度安装，以获取最佳的太阳能吸收效果。

每个光伏组件之间需要有一定的间距，以便维护和清洁。

5.电网连接：光伏电站应与电网连接，以便将发电的电能输送出去。

连接方式可以是并网式，即将发电的电能直接输入到电网中；也可以是离网式，即将发电的电能存储到电池组中，再根据需要使用或向电网供电。

6.安全措施：光伏电站的设计也需要考虑安全因素。

电站周边应设置安全栏杆和警示标志，以保护现场人员的安全。

电站内部应有防雷系统和地网接地系统，以防雷击和火灾风险。

7.运维管理：光伏电站的运维管理也是一个重要的方面。

应建立完善的运维管理体系，包括定期巡检、设备维护和故障处理等。

定期的清洁和设备检查可以保证光伏组件的正常运行和发电效率。

该光伏电站设计方案考虑了地理位置、光照条件、设备选择和布局等多个因素，以最大程度地提高电站的发电效率和利用率。

<1>光伏阵列效率η 1：光伏阵列在1000W/㎡太阳辐射强度下,实际的直流输出功率与标称功率之比.光伏阵列在能量转换过程中的损失包括：组件的匹配损失、表面尘埃遮挡损失、不可利用的太阳辐射损失、温度影响、最大功率点跟踪精度、与直流路线损失等,取效率85%计算.<2>逆变器转换效率η2：逆变器输出的交流电功率与直流输入功率之比,取逆变器效率95%计算.<3>交流并网效率η3：从逆变器输出至高压电网的传输效率,其中主要是升压变压器的效率,取变压器效率95%计算.<4>系统总效率为：η总=η 1 ×η2×η3=85%×95%×95%=77%3、倾斜面光伏阵列表面的太阳能辐射量计算从气象站得到的资料,均为水平面上的太阳能辐射量,需要换算成光伏阵列倾斜面的辐射量才干进行发电量的计算.对于某一倾角固定安装的光伏阵列,所接受的太阳辐射能与倾角有关,较简便的辐射量计算经验公式为：Rβ=S×[sin<α+β>/sinα]+D式中：Rβ--倾斜光伏阵列面上的太阳能总辐射量S--水平面上太阳直接辐射量D--散射辐射量α-- 中午时分的太阳高度角β--光伏阵列倾角根据当地气象局提供的太阳能辐射数据,按上述公式计算不同倾斜面的太阳辐射量,具体数据见下表：不同倾斜面各月的太阳辐射量<KWH/m2>4、太阳能光伏组件串并联方案太阳能光伏组件串联的组件数量Ns=560/23.5±0.5=24<块>,这里考虑温度变化系数, 取太阳能电池组件18块串联,单列串联功率P=18×165Wp=2970Wp;单台250KW 逆变器需要配置太阳能电池组件串联的数量Np=250000÷2970≈85列,1 兆瓦太阳能光伏电伏阵列单元设计为340列支路并联,共计6120块太阳能电池组件,实际功率达到1009.8KWp.整个10兆瓦系统所需165Wp 电池组件的数量M1=10×6120=61200<块>,实际功率达到10.098兆瓦.该工程光伏并网发电系统需要165Wp 的多晶硅太阳能电池组件61200块,18块串联,3400列支路并联的阵列.5、太阳能光伏阵列的布置<1>光伏电池组件阵列间距设计为了避免阵列之间遮阴,光伏电池组件阵列间距应不小于D：D=0.707H/tan〔arcsin<0.648cosΦ-0.399sinΦ>〕式中Φ 为当地地理纬度<在北半球为正,南半球为负>,H 为阵列前排最高点与后排组件最低位置的高度差>.根据上式计算,求得：D=5025㎜.取光伏电池组件先后排阵列间距5.5米.<2>太阳能光伏组件阵列单列罗列面布置见下图：<三>直流配电柜设计每台直流配电柜按照250KWp 的直流配电单元进行设计,1兆瓦光伏并网单元需要4台直流配电柜.每一个直流配电单元可接入10路光伏方阵防雷汇流箱,10兆瓦光伏并网系统共需配置40台直流配电柜.每台直流配电柜分别接入1台250KW 逆变器,如下图所示：直流配电柜每一个1MW 并网单元可另配备一套群控器<选配件>,其功能如下：<1>群控功能的解释：这种网络拓朴结构和控制方式适合大功率光伏阵列在多台逆变器公用可分断直流母线时使用,可以有效增加系统的总发电效率.<2>当太阳升起时,群控器控制所有的群控用直流接触器KM1~KM3闭合,并指定一台逆变器INV1首先工作,而其他逆变器处于待机状态.随着光伏阵列输出能量的不断增大,当INV1的功率达到80%以上时,控制直流接触器KM2断开, 同时控制INV3进行工作.随着日照继续增大,将按上述顺序挨次投入逆变器运行;太阳落山时,则按相反顺序挨次断开逆变器.从而最大限度地减少每台逆变器在低负载、低效率状态下的运行时间,提高系统的整体发电效率.<3>群控器可以通过RS485总线获取各个逆变器的运行参数、故障状态和发电参数, 以作出运行方式判断.<4>群控器同时提供友好的人机界面.用户可以直接通过LCD和按键实现运行参数察看、运行模式设定等功能.<5>用户可以通过手动方式解除群控运行模式.<6>群控器支持至少20台逆变器按照群控模式并联运行.<四>太阳能光伏并网逆变器的选择此太阳能光伏并网发电系统设计为10个1兆瓦的光伏并网发电单元,每一个并网发电单元需要4台功率为250KW 的逆变器,整个系统配置40台此种型号的光伏并网逆变器,组成10兆瓦并网发电系统.选用性能可靠、效率高、可进行多机并联的逆变设备,本方案选用额定容量为250KW 的逆变器,主要技术参数列于下表：表：250KW 并网逆变器性能参数表1、性能特点选用光伏并网逆变器采用32位专用DSP<LF2407A>控制芯片,主电路采用智能功率IPM 模块组装,运用电流控制型PWM 有源逆变技术和优质进口高效隔离变压器,可靠性高,保护功能齐全,且具有电网侧高功率因数正弦波电流、无谐波污染供电等特点.该并网逆变器的主要技术性能特点如下：<1>采用32位DSP 芯片进行控制;<2>采用智能功率模块<IPM>;<3>太阳电池组件最大功率跟踪技术<MPPT>;<4>50Hz 工频隔离变压器,实现光伏阵列和电网之间的相互隔离;系统中采用的负荷开关,通常为具有接通、隔断和接地功能的三工位负荷开关.变压器馈线间隔还增加高遮断容量后备式限流熔断器来提供保护.这是一种简单、可靠而又经济的配电方式.<2>高遮断容量后备式限流熔断器的选择由于光伏并网发电系统的造价昂贵,在发生路线故障时,要求路线切断时间短, 以保护设备.熔断器的特性要求具有精确的时间- 电流特性<可提供精确的始熔曲线和熔断曲线>;有良好的抗老化能力;达到熔断值时能够快速熔断;要有良好的切断故障电流能力,可有效切断故障电流.根据以上特性,可以把该熔断器作为路线保护,和并网逆变器以与整个光伏并网系统的保护使用,并通过选择合适的熔丝曲线和配合,实现上级熔断器与下级熔断器与熔断器与变电站保护之间的配合.对于35kV 路线保护,《3- 110kV 电网继电保护装置运行整定规程》要求：除极少数有稳定问题的路线外,路线保护动作时间以保护电力设备的安全和满足规程要求的选择性为主要依据,不必要求速动保护快速切除故障.通过选用性能优良的熔断器,能够大大提高路线在故障时的反应速度, 降低事故跳闸率, 更好地保护整个光伏并网发电系统.<3>中压防雷保护单元该中压防雷保护单元选用复合式过电压保护器,可有效限制大气过电压与各种真空断路器引起的操作过电压,对相间和相对地的过电压均能起到可靠的限制作用..该复合式过电压保护器非但能保护截流过电压、多次重燃过电压与三相同时开断过电压, 而且能保护雷电过电压.过电压保护器采用硅橡胶复合外套整体模压一次成形,外形美观, 引出线采用硅橡胶高压电缆,除四个线鼻子为裸导体外,其他部份被绝缘体封闭,故用户在安装时,无需考虑它的相间距离和对地距离.该产品可直接安装在高压开关柜的底盘或者互感器室内.安装时,只需将标有接地符号单元的电缆接地外,其余分别接A 、B、C 三相即可.设置自控接入装置对消除谐振过电压也具有一定作用.当谐振过电压幅值高至危害电气设备时,该防雷模块接入电网, 电容器增大主回路电容,有利于破坏谐振条件, 电阻阻尼震荡,有利于降低谐振过电压幅值.所以可以在高次谐波含量较高的电网中工作,适应的电网运行环境更广.此外,该防雷单元可增设自动控制设备,如放电记录器,清晰掌控工作动作状况.可以配置自动脱离装置,当设备过压或者处于故障时,脱离开电网,确保正常运行.<4>中压电能计量表中压电能计量表是真正反应整个光伏并网发电系统发电量的计量装置,其准确度和稳定性十分重要.采用性能优良的高精度电能计量表至关重要.为保证发电数据的安全,建议在高压计量回路同时装一块机械式计量表,作为IC 式电能表的备用或者参考.该电表不仅要有优越的测量技术,还要有非常高的抗干扰能力和可靠性. 同时,该电表还可以提供灵便的功能：显示电表数据、显示费率、显示损耗<ZV>、状态信息、警报、参数等.此外,显示的内容、功能和参数可通过光电通讯口用维护软件来修改.通过光电通讯口,还.可以处理报警信号,读取电表数据和参数.3、监控装置系统采用高性能工业控制PC 机作为系统的监控主机,可以每天24小时不间断对所有的并网逆变器进行运行数据的监测.光伏并网系统的监测软件使用本公司开辟的大型光伏并网系统专用网络版监测软件SPS-PVNET<Ver2.0>.该软件可连续记录运行数据和故障数据：<1>要求提供多机通讯软件,采用RS485或者Ethernet<以太网>远程通讯方式,实时采集电站设备运行状态与工作参数并上传到监控主机.<2>要求监控主机至少可以显示下列信息：①可实时显示电站的当前发电总功率、日总发电量、累计总发电量、累计CO2总减排量以与每天发电功率曲线图.②可查看每台逆变器的运行参数,主要包括：A、直流电压B、直流电流C、直流功率D、交流电压E、交流电流F、逆变器机内温度G、时钟.H、频率I、功率因数J、当前发电功率K、日发电量L、累计发电量M、累计CO2减排量N、每天发电功率曲线图③监控所有逆变器的运行状态,采用声光报警方式提示设备浮现故障,可查看故障原因与故障时间,监控的故障信息至少因包括以下内容：A、电网电压过高;B、电网电压过低;C、电网频率过高;D、电网频率过低;E、直流电压过高;F、直流电压过低;G、逆变器过载;H、逆变器过热;I、逆变器短路;J、散热器过热;K、逆变器孤岛;L 、DSP 故障;M、通讯失败;<3>要求监控软件集成环境监测功能,主要包括日照强度、风速、风向、室外温度、室内温度和电池板温度等参量.<4>要求最短每隔5分钟存储一次电站所有运行数据,包括环境数据.故障数据需要实时存储.<5>要求至少可以连续存储20年以上的电站所有的运行数据和所有的故障纪录.<6>要求至少提供中文和英文两种语言版本.<7>要求可以长期24小时不间断运行在中文WINDOWS2000,XP 操作系统<8>要求使用高可靠性工业PC 作为监控主机<9>要求提供多种远端故障报警方式,至少包括：SMS<短信>方式,E_MAIL 方式,FAX 方式.<10>监控器在电网需要停电的时候应能接收电网的调度指令.4、环境监测装置在太阳能光伏发电场内配置1套环境监测仪,实时监测日照强度、风速、风向、温度等参.数该装置由风速传感器、风向传感器、日照辐射表、测温探头、控制盒与支架组成.可测量环境温度、风速、风向和辐射强度等参量,其通讯接口可接入并网监控装置的监测系统,实时记录环境数据.5、系统防雷接地装置为了保证本工程光伏并网发电系统安全可靠,防止因雷击、浪涌等外在因素导致系统器件的损坏等情况发生,系统的防雷接地装置必不可少.<1>地线是避雷、防雷的关键,在进行配电室基础建设和太阳电池方阵基础建设的同时, 选择电厂附近土层较厚、潮湿的地点,挖1~2米深地线坑,采用40扁钢,添加降阻剂并引出地线,引出线采用35mm2铜芯电缆,接地电阻应小于4欧姆.<2>直流侧防雷措施：电池支架应保证良好的接地,太阳能电池阵列连接电缆接入光伏阵列防雷汇流箱,汇流箱内含高压防雷器保护装置, 电池阵列汇流后再接入直流防雷配电柜,经过多级防雷装置可有效地避免雷击导致设备的损坏.<3>交流侧防雷措施：每台逆变器的交流输出经交流防雷柜<内含防雷保护装置>接入电网,可有效地避免雷击和电网浪涌导致设备的损坏,所有的机柜要有良好的接地.。

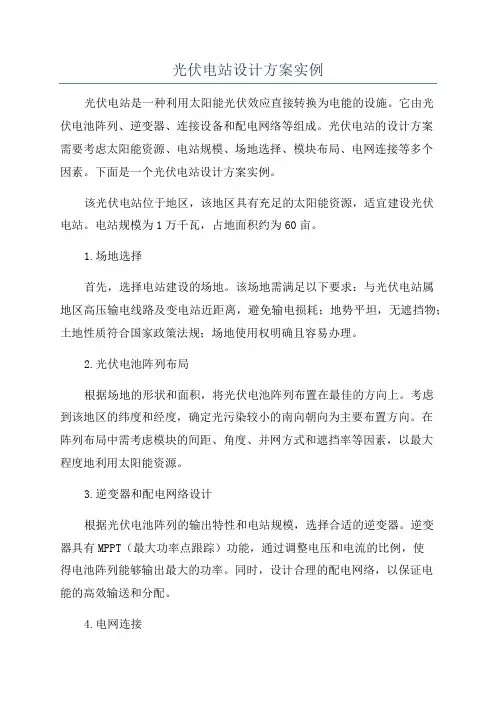

光伏电站设计方案实例光伏电站是一种利用太阳能光伏效应直接转换为电能的设施。

它由光伏电池阵列、逆变器、连接设备和配电网络等组成。

光伏电站的设计方案需要考虑太阳能资源、电站规模、场地选择、模块布局、电网连接等多个因素。

下面是一个光伏电站设计方案实例。

该光伏电站位于地区，该地区具有充足的太阳能资源，适宜建设光伏电站。

电站规模为1万千瓦，占地面积约为60亩。

1.场地选择首先，选择电站建设的场地。

该场地需满足以下要求：与光伏电站属地区高压输电线路及变电站近距离，避免输电损耗；地势平坦，无遮挡物；土地性质符合国家政策法规；场地使用权明确且容易办理。

2.光伏电池阵列布局根据场地的形状和面积，将光伏电池阵列布置在最佳的方向上。

考虑到该地区的纬度和经度，确定光污染较小的南向朝向为主要布置方向。

在阵列布局中需考虑模块的间距、角度、并网方式和遮挡率等因素，以最大程度地利用太阳能资源。

3.逆变器和配电网络设计根据光伏电池阵列的输出特性和电站规模，选择合适的逆变器。

逆变器具有MPPT（最大功率点跟踪）功能，通过调整电压和电流的比例，使得电池阵列能够输出最大的功率。

同时，设计合理的配电网络，以保证电能的高效输送和分配。

4.电网连接光伏电站与电网的连接方式有并网式和离网式两种。

由于该电站规模较大且属于商业运营型电站，选择采用并网式连接方式。

与电网接入需符合国家电力部门的规范和要求，确保电站的运营安全和稳定。

5.监控系统设计针对光伏电站的实时监测和管理，设计合理的监控系统。

监控系统可以实时获取光伏电池阵列的工作状态、发电功率、温度等信息，并能进行故障检测和报警。

通过监控系统，可以实现对电站的远程控制和运维管理。

6.项目经济效益评估最后，对光伏电站的经济效益进行评估。

根据电站的发电量和并网价格，计算电站的年发电收入。

同时，考虑建设成本、运维成本、收益年限等因素，进行投资回报期和净现值分析，评估项目的经济可行性。

综合考虑以上因素，设计出的光伏电站方案可以提供清洁且可持续的能源供应，为当地提供更多的电力资源，并减少对传统能源的依赖。

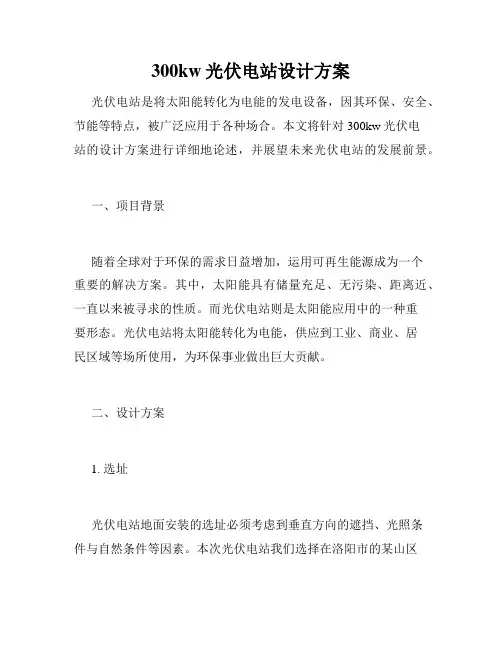

300kw光伏电站设计方案光伏电站是将太阳能转化为电能的发电设备，因其环保、安全、节能等特点，被广泛应用于各种场合。

本文将针对300kw光伏电站的设计方案进行详细地论述，并展望未来光伏电站的发展前景。

一、项目背景随着全球对于环保的需求日益增加，运用可再生能源成为一个重要的解决方案。

其中，太阳能具有储量充足、无污染、距离近、一直以来被寻求的性质。

而光伏电站则是太阳能应用中的一种重要形态。

光伏电站将太阳能转化为电能，供应到工业、商业、居民区域等场所使用，为环保事业做出巨大贡献。

二、设计方案1. 选址光伏电站地面安装的选址必须考虑到垂直方向的遮挡、光照条件与自然条件等因素。

本次光伏电站我们选择在洛阳市的某山区进行搭建。

此地表面较平整，高差较小，有充足光照，适合建设光伏电站。

2. 光伏电池板光伏电池板是光伏电站的核心部分，它的品质决定了后期发电量。

我们使用单晶硅光伏电池板，因其转换效率高达25%以上，质量与可靠性均较好。

而且它运作过程中产生的噪音极小，不会带来干扰，符合当地环保要求。

3. 方阵设计方阵设计是光伏电站建设过程中又一个非常重要的环节。

在设计时需要充分考虑阵列方向、阵列间隔、阵列布局等因素，从而提高光伏电站的发电效率。

我们采用最佳朝向33.5°，最佳倾角25°的方阵设计，并将光伏电池板按照一定的间距布置在固定的基座上，保证了光伏电站的可靠性和安全性。

4. 逆变器系统逆变器是光伏电站的核心设备之一。

在光伏电池板产生电能后，还是直流电，需要通过逆变器转化为交流电以便进行供电。

我们使用了德国SMA公司的逆变器系统，它拥有高转换效率和直观的界面，为电站的高效运营提供保障。

三、未来展望随着科技进步和技术的不断提高，光伏电站的未来前景十分广阔。

未来光伏电站将更加高效、智能、稳定、绿色。

随着人们对于环保意识的不断提高，光伏电站的使用范围也将越来越广泛，未来建设更多的光伏电站，将为节能环保事业做出更大的贡献。

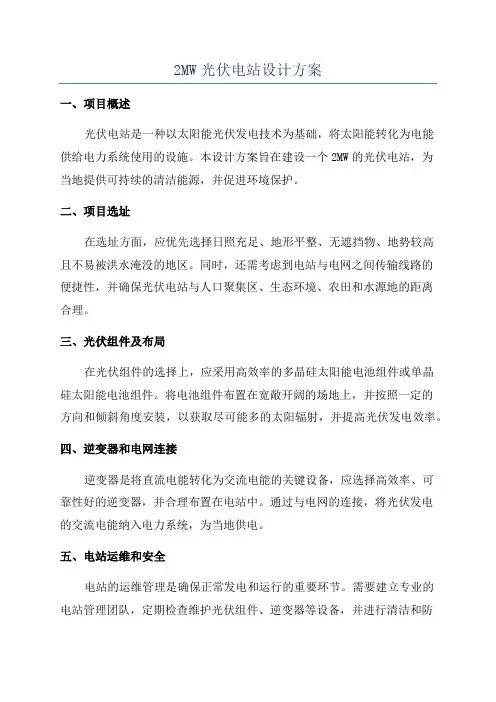

2MW光伏电站设计方案一、项目概述光伏电站是一种以太阳能光伏发电技术为基础，将太阳能转化为电能供给电力系统使用的设施。

本设计方案旨在建设一个2MW的光伏电站，为当地提供可持续的清洁能源，并促进环境保护。

二、项目选址在选址方面，应优先选择日照充足、地形平整、无遮挡物、地势较高且不易被洪水淹没的地区。

同时，还需考虑到电站与电网之间传输线路的便捷性，并确保光伏电站与人口聚集区、生态环境、农田和水源地的距离合理。

三、光伏组件及布局在光伏组件的选择上，应采用高效率的多晶硅太阳能电池组件或单晶硅太阳能电池组件。

将电池组件布置在宽敞开阔的场地上，并按照一定的方向和倾斜角度安装，以获取尽可能多的太阳辐射，并提高光伏发电效率。

四、逆变器和电网连接逆变器是将直流电能转化为交流电能的关键设备，应选择高效率、可靠性好的逆变器，并合理布置在电站中。

通过与电网的连接，将光伏发电的交流电能纳入电力系统，为当地供电。

五、电站运维和安全电站的运维管理是确保正常发电和运行的重要环节。

需要建立专业的电站管理团队，定期检查维护光伏组件、逆变器等设备，并进行清洁和防尘工作，以保持较高的发电效率。

同时，还要制定完善的安全管理制度，确保工作人员的人身安全，并有效应对自然灾害和事故风险。

六、环保措施为减少对环境的影响，光伏电站应采取一系列环保措施。

首先，要建立完善的噪声控制设施，减少电站运行时产生的噪音。

其次，要合理规划电站区域内的植被和排水系统，防止土壤侵蚀和水污染，并促进生态恢复。

此外，还应推广使用无公害和环境友好的清洁能源设备和材料，减少对环境的污染。

七、经济效益和社会效益光伏电站建设不仅可以提供可持续的清洁能源，还可以创造就业机会，促进经济发展。

在经济效益方面，光伏电站可以通过发电销售获得收入，并享受政府给予的太阳能发电补贴和税收优惠政策。

在社会效益方面，光伏电站的建设可以减少对传统能源的依赖，降低二氧化碳等温室气体的排放，改善当地的空气质量和生态环境。

kw光伏电站设计方案设计方案：KW光伏电站一、概述光伏电站是利用太阳能光能产生电能的装置，具有环保、可持续等优势，被广泛应用于能源领域。

本文将提出一个KW级的光伏电站设计方案。

二、选址与布局1. 选址要考虑气候条件、地形地貌、资源供给等因素，选择日照时间充足、不受阴影遮挡的地区。

2. 电站布局应合理布置光伏阵列，并考虑最大化发电量。

三、光伏组件选择1. 在光伏组件方面，应选择高效率、高耐久性的太阳能电池板，如单晶硅或多晶硅电池板。

2. 组件的选用应充分考虑电站的发电需求和环境因素。

四、并网逆变器选择1. 并网逆变器是将直流电转换成交流电并与电网连接的关键设备，选择高效率、可靠性好的型号。

2. 需要根据电站的发电量、输入电压范围等因素进行选择。

五、电池储能系统1. 电池储能系统能够解决光伏电站发电不稳定的问题，应根据需求选择适当的电池类型和容量。

2. 电池储能系统也能提供备用电源和调峰填谷等功能。

六、光伏电站监测与维护1. 通过安装监测设备对电站的发电情况、效率进行实时监测，及时发现故障并采取措施维修。

2. 定期检查清洁电池板，保持其表面清洁，提高发电效率。

七、经济效益分析1. 光伏电站的建设成本、每年的发电收益以及投资回收期等指标应通过经济模型进行评估，确定其经济可行性。

2. 充分利用国家和地方政府的政策支持和补贴，提高电站的经济效益。

八、环境影响评价1. 电站建设需要评估其对周边环境的影响，包括土地利用、水资源、噪音等方面。

2. 采取合适的环保措施，确保电站建设和运行过程对环境的影响最小化。

九、总结本文提出了一个KW级别的光伏电站设计方案，包括选址与布局、光伏组件选择、并网逆变器选择、电池储能系统、监测与维护、经济效益分析和环境影响评价等方面。

通过科学合理的设计和运营，光伏电站能够为地方能源供给和减少碳排放做出贡献，具有良好的发展前景。

光伏建设典型案例做法光伏建设典型案例是指在特定地区或项目中，利用光伏技术建设光伏发电站的实际案例。

下面是一些典型的光伏建设案例：1. 甘肃民乐光伏电站：位于甘肃省民乐县，总装机容量达到2.2万千瓦。

该电站采用的是地面安装光伏板，利用光伏发电技术将太阳能转化为电能，为当地供电，减少了对传统煤炭能源的依赖。

2. 青海某光伏示范项目：该项目位于青海省某地区，总装机容量为5万千瓦。

该项目采用的是屋顶安装光伏板，利用太阳能发电，为当地提供清洁能源。

3. 江苏连云港光伏农业园：该项目位于江苏省连云港市，总装机容量达到1万千瓦。

光伏板安装在农田上方，不仅可以发电，还能提供农田的遮阳作用，为农作物提供更好的生长环境。

4. 浙江某光伏扶贫项目：该项目位于浙江省某地区，旨在帮助贫困地区脱贫致富。

通过光伏发电技术，为当地提供电力，改善了贫困地区的能源状况，促进了当地经济的发展。

5. 新疆光伏电站：新疆是我国光伏发电的重要基地之一，拥有丰富的太阳能资源。

在新疆建设了多个光伏电站，利用太阳能发电，为当地提供清洁能源。

6. 内蒙古光伏项目：内蒙古地广人稀，太阳能资源丰富。

在内蒙古建设了多个光伏项目，利用太阳能发电，为当地提供电力，并减少了对传统能源的依赖。

7. 陕西某光伏示范园区：该示范园区位于陕西省某地，总装机容量达到3万千瓦。

该园区采用的是水面浮体安装光伏板，利用水面上的太阳能发电，为当地提供可再生能源。

8. 广东某光伏农业园：该光伏农业园位于广东省某地，总装机容量为 1.5万千瓦。

光伏板安装在农田上方，不仅可以为当地提供电力，还能为农作物提供遮阳作用，提高农作物产量。

9. 湖南某光伏扶贫项目：该项目位于湖南省某地，旨在帮助贫困地区发展经济。

通过光伏发电技术，为当地提供电力，改善了贫困地区的能源状况，促进了当地经济的发展。

10. 四川某山区光伏电站：该光伏电站位于四川某山区，总装机容量为2万千瓦。

该电站利用太阳能发电，为山区提供清洁能源，改善了电力供应不足的问题，促进了山区的发展。

目录第一、.工程综合说明
第二、整体方案设计和布局
第三、配件选择
第四、工程概算
第五、效益测算
第一章、.工程综合说明
1.1装机容量为30KWh，年均生产发电量为38325KW.其中大部分楼内自行消耗，余电送入国家电网。

1.2装机地点为：上海****大酒店
1.3目的：工程建成后即可为建筑提供新电源，又不增加环境压力，还可以起到良好的环境保护示范宣传作用，具有明显的社会效益和环境效益。

第二章、整体方案设计和布局
2.1本工程选用250瓦30V多晶硅电池组件，数量为120pcs,合计装机容量为30kw
2.2太阳能电池组件为20片一组，分为6组阵列
2.3只要构成部件由太阳能电池板（组件）、逆变器、支架及变配电会流系统组成
2.4现场布局：
第三章、配件选择
3.1太阳能电池板（组件）.
3.
2逆变器，选用30KW并网型逆变器
本工程由于太阳能板为30KW,考虑后续的扩容和安全性质，选用30KW 并网三相380VAC逆变器。

3.3会流箱
A同时接入6路的输入，可以通过断路器进行限流保护B回路耐压大于>1000vdc;C防雷功能
3.4支架，依照现场再定
第四章，固定资产投资估算表
第五、效益测算典型案例
学习计划表周一至周五。

光伏电站设计方案实例(总7页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March甘肃某建筑屋顶光伏发电系统初步设计方案一、项目背景1、项目意义（略）2、项目建设地基本信息：、建设地：甘肃某地、当地地理纬度： 36°左右，、年平均太阳能辐射资源：㎡·day、当地气温：最高气温：38°C，最低气温：-20°C、光伏电站建设布局及占地面积屋顶面积：58x35=2030平方米，朝向：正南设计阵列朝向：正南三、项目规模预计最大装机容量：2030m²x130W/m²=264kW四、方案设计1、逆变器初选:根据初步预算容量选用5台50千瓦串接式逆变器。

MPPT范围：350-800V最大输入电压：1000V2、组件选择：选用300Wp光伏组件。

3、支架倾角设计：鉴于该建筑朝向东南45度，为了综合考虑朝向非正南对发电的影响，设计光伏支架倾角为30°。

支架结构设计（略）支架基础设计（略）4、平面设计及阵列排布（1）采用光伏组件横向排布，上下2层支架设计，18块一串，阵列总长18米。

每个阵列有18x2=36块组件封2串组成，合计10800Wp。

（2）计算阵列占地投影宽度米，遮阴间距米，取值米。

错误：上面说，横向排布，上下2层支架设计，18块一串，阵列总长18米。

L 阵列斜长应为4米。

投影宽度米，遮阴间距米.（3）设计布局8排,共计24个阵列，总设计安装容量（如果设计布局7排,共计21个阵列，总设计安装容量，前后空间比较大）5、总平面布置图：6、电路设计（略）五、投资预算：1、静态投资：序号项目单价(元)合计（万元）1电站单晶硅光伏组件Wp25台50kVA逆变器等并网配件Wp25 3C型钢支架Wp13屋面混凝土基础Wp4电缆Wp接入系统Wp5其他配件Wp6安装劳务费等W7其他Wp8盈利、税、25%总投资约万元人民币，折合每峰瓦元人民币注：该预算不含土地或场地、特别地区的运输等费用，劳务费支出仅供参考，实际支出应根据当地实际情况和管理水平计算。

太阳能光伏发电电站的设计方案太阳能直放站的电源设计直放站是移动通信网络优化的重要手段之一，随着直放站的普及,那些地形较好、供电方便、用户量大的地方已基本覆盖，因而在网络优化过程中，那些地形复杂、供电困难的地方如果继续采用有线供电的方式，则会存在线路架设困难、成本高、维护不方便及容易遭雷击等自然灾害的危害。

为了使直放站能更好地为网络优化服务，我公司提供的太阳能供电直放站系列就能够较好的解决这方面的问题。

一、直放站的选择由于太阳能供电直放站系统往往架设在位置较高的地方，因而主要选用无线直放站。

根据当地的信号情况再决定是否采用选频方式，考虑到地势较高及太阳能电池的容量及成本，一般直放站的输出功率以不超过20W为宜。

由于太阳能直放站是以太阳能转化为电能的方式来供电的，因而直放站的耗能大小就成为直放站在恶劣天气情况下工作时间长短的关键，直放站消耗能量最大的部件是功放，为了能使功放的效率达到更高，我公司采用了效率更高的攻放模块来代替原来的功放管，虽然增加了许多成本，但设备的效率提高了，而且，当无人通话时，功放的工作电流仅为静态电流。

从组网的方面来考虑，由于太阳能的供能使有限的，因而，直放站的整机耗能不易过大，一般以不超过60w为宜。

二、太阳能供电系统的配置1、电池容量假设直放站的功耗为60w，直放站每天消耗的电流为（24V供电）：2.5×24小时=60（AH）设电池容量能满足直放站工作15天，则电池容量最小为：60×15=900（AH）虽然电池的标称容量就是其额定放电容量，但我们仅按75%的放电量来设计，以便有一定的富裕量，则设计的电池总容量为：900/0.75=1200（AH）至于电池的组合则有多种方式如:12V×120AH×20个24V×120AH×10个2V×1200AH×12个等等可根据机房形式、搬运难度、其它特殊要求等情况选择不同的方式。

光伏电站施工方案设计光伏电站是通过太阳能光伏发电技术将太阳能转化为电能的设施，具有环保、可持续、清洁等优点，被广泛应用于能源供应和减少环境污染的领域。

光伏电站的施工方案设计是确保光伏电站能够安全高效地建设和运营的重要环节，下面是一个光伏电站施工方案设计的例子。

一、项目概况该光伏电站项目位于地区，总装机容量为XX兆瓦，用地面积为XX平方米。

项目的建设目标是实现清洁能源的利用，减少对传统能源的依赖和环境污染。

二、项目设计1.光伏组件选型：根据项目的需求和环境条件，选择高效率、高可靠性的光伏组件，确保电站的发电效率和稳定性。

2.数字化监控系统：建立数字化监控系统，实时监测光伏组件的工作状态、发电量、温度等参数，通过数据分析提高电站的运行效率和发电量。

3.逆变器选择：根据光伏组件的电压和电流参数，选择适合的逆变器，确保光伏电能转化为交流电能的效率和稳定性。

4.建设布局设计：根据电站的用地面积和组件选择结果，进行合理的电站布局设计，确保光伏组件的光照和通风条件，以提高发电效率。

5.排水系统设计：根据能够预测的降雨量和地表水位，设计排水系统，将电站区域内的雨水排出，确保电站的安全和正常运行。

6.光伏支架结构设计：根据电站的安装位置和组件选择结果，设计合适的光伏支架结构，并考虑地震、风压等因素，确保支架的稳固和安全性。

7.输电系统设计：根据电站的容量和电网接入条件，设计合适的输电系统，包括电缆敷设、变电站建设等，确保发电能够全部接入电网。

三、施工流程1.土地准备：清理建设用地，确保光伏电站的平整和稳定。

2.基础施工：根据设计要求，进行光伏支架基础的挖掘、预埋件的安装和混凝土浇筑。

3.技术设备安装：安装光伏组件、逆变器、数字监控系统等技术设备，确保安装质量和技术要求。

4.输电系统建设：进行电缆敷设、变电站建设等相关工程，确保发电能够全部接入电网。

5.系统调试：对光伏组件、逆变器、数字监控系统等设备进行调试和测试，确保设备的正常运行。

实用文案文案大全XX光伏系统有限公司项目实施方案项目地址：设计单位：联系电话：江苏常州XXX分布式光伏电站项目2016年6月目录一、工程概况 (3)二、项目意义及主要内容 (3)1.项目意义 (3)2.主要内容 (3)三、技术方案 (3)1.组件排布 (3)2.结构设计 (4)3.发电系统设计 (5)四、设备参数 (6)1.光伏组件 (6)2.并网逆变器 (6)五、物料清单 (6)六、系统效率和发电量 (7)1.太阳能光电系统效率 (7)2.发电量 (7)3.节能计算 (7)七、投资收益 (7)1.财政补贴 (8)2.并网 (8)3.投资分析 (8)一、工程概况项目名称：山东莱州32.13kW分布式并网光伏电站项目项目建设所在地位于山东莱州居民屋顶。

项目所属屋顶初估安装102片315W 多晶硅光伏组件。

此分布式并网光伏电站项目暂时按1个32.13kWp光伏系统，采用380V低压并网，项目所发电量全部卖入电网。

二、项目意义及主要内容1. 项目意义屋顶分布式太阳能发电站为分布式光伏发电的一种形式，在本文中简称分布式光伏电站。

分布式太阳能是利用闲置屋面和建筑内部电网实现太阳能并网发电，不占用建筑额外可利用空间和额外的土地资源，达到增加建筑美感；增强建筑本身节能效果；提供绿色电力，进一步达到了节能和减排的综合效果，并具有较好的经济收益。

2. 主要内容本光伏并网电站总安装功率为32.13kWp，系统由102块315W光伏组件，1台33kW并网逆变器,1台并网计量箱和电缆等配件组成。

光伏电站的交流侧在电网侧380V一点低压并网，电站发出电力全部送到电网。

三、技术方案1. 组件排布太阳能组件以最佳倾角安装在楼顶及地面区域（共102块）。

注：地面西侧组件探出围墙约50cm。

2. 结构设计光伏板采用不打孔、不生根的支架安装方案，首先将混凝土预制块搁置在屋面，然后安装支架及光伏板，该安装方案对屋面几乎无影响。

安装效果图如下：步骤一：布置混凝土预制块步骤二：安装支架步骤三：安装光伏板屋顶光伏方阵安装方案3. 发电系统设计本项目太阳能光伏发电系统由光伏组件、并网逆变器、配电箱、电表构成。
