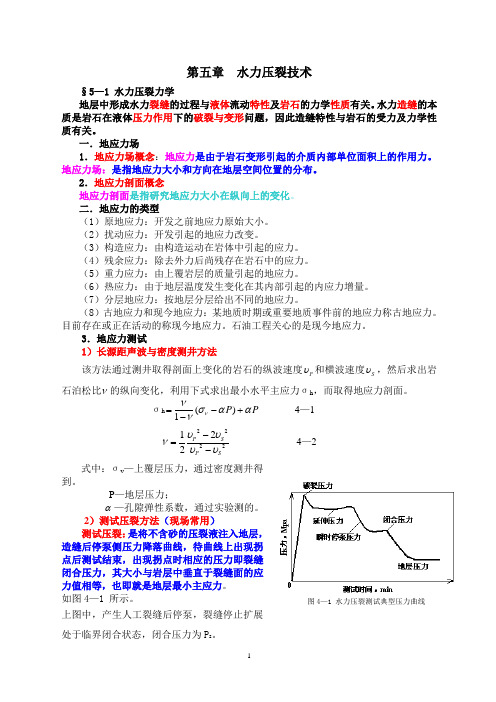

第五章 水力压裂技术§5—1 水力压裂力学地层中形成水力裂缝的过程与液体流动特性及岩石的力学性质有关。
水力造缝的本质是岩石在液体压力作用下的破裂与变形问题，因此造缝特性与岩石的受力及力学性质有关。
一．地应力场1．地应力场概念：地应力是由于岩石变形引起的介质内部单位面积上的作用力。
地应力场：是指地应力大小和方向在地层空间位置的分布。
2．地应力剖面概念地应力剖面是指研究地应力大小在纵向上的变化。
二．地应力的类型（1）原地应力：开发之前地应力原始大小。
（2）扰动应力：开发引起的地应力改变。
（3）构造应力：由构造运动在岩体中引起的应力。
（4）残余应力：除去外力后尚残存在岩石中的应力。
（5）重力应力：由上覆岩层的质量引起的地应力。
（6）热应力：由于地层温度发生变化在其内部引起的内应力增量。
（7）分层地应力：按地层分层给出不同的地应力。
（8）古地应力和现今地应力：某地质时期或重要地质事件前的地应力称古地应力。
目前存在或正在活动的称现今地应力。
石油工程关心的是现今地应力。
3．地应力测试1）长源距声波与密度测井方法该方法通过测井取得剖面上变化的岩石的纵波速度P υ和横波速度S υ，然后求出岩石泊松比ν的纵向变化，利用下式求出最小水平主应力σh ，而取得地应力剖面。
σh ()1P P ννσααν=-+- 4—12222212P S P S υυνυυ-=- 4—2 式中：σv —上覆层压力，通过密度测井得到。
P —地层压力；α—孔隙弹性系数，通过实验测的。
2）测试压裂方法（现场常用）测试压裂：是将不含砂的压裂液注入地层，造缝后停泵侧压力降落曲线，待曲线上出现拐点后测试结束，出现拐点时相应的压力即裂缝闭合压力，其大小与岩层中垂直于裂缝面的应力值相等，也即就是地层最小主应力。
如图4—1 所示。
上图中，产生人工裂缝后停泵，裂缝停止扩展处于临界闭合状态，闭合压力为P s 。
图4—1 水力压裂测试典型压力曲线结论：可以认为，裂缝临界闭合时，裂缝内的流体压力等于裂缝闭合的最小地应力。
第六章水力压裂技术一、名词解释1、水力压裂：常简称为压裂，指利用水力作用使油层形成裂缝的方法，是油气井增产、注水井增注的一项重要技术措施，不仅广泛用于低渗透油气藏，而且在中、高渗油气藏的增产改造中也取得了很好的效果。
2、地应力：指赋存于地壳岩石中的内应力。
3、地应力场：地应力在空间的分布。
4、破裂压力梯度：地层破裂压力与地层深度的比值。
5、闭合压力（应力）：使裂缝闭合的压力，理论上等于最小主应力。
6、分层压裂：分压或单独压开预定的层位，多用于射孔完成的井。
7、裂缝的方位：裂缝的延伸（扩展）方向。
8、压裂液：压裂过程中，向井内注入的全部液体。
9、水基压裂液：以水为基础介质，与各种添加剂配制而成的压裂工作液。
10、交联剂：能将溶于水中的高分子链上的活性基团以化学链连接成三维网状型的结构，使聚合物水溶液形成水基交联冻胶压裂液。
11、闭合压力：使裂缝闭合的压力，理论上等于最小主应力。
二、叙述题1、简述岩石的破坏及破坏准则。
答案要点：脆性与塑性岩石：在外力作用下破坏前总应变小于3%的岩石叫脆性岩石，总应变大于5%的岩石叫塑性岩石，总应变介于3～5%的岩石叫半脆性岩石。
岩石的破坏类型：拉伸破坏；剪切破坏；塑性流动。
其中拉伸破坏与剪切破坏主要发生在脆性岩石。
塑性流动主要发生在塑性岩石。
2、简述压裂液的作用。
答案要点：按泵注顺序和作用，压裂液可分前置液、携砂液和顶替液。
其中，携砂液是压裂液的主体液。
○1前置液的作用：造缝、降温；○2携砂液的作用：携带支撑剂、延伸造缝、冷却地层；○3顶替液的作用：中间顶替液用来将携砂液送到预定位置，并有预防砂卡的作用；注完携砂液后要用顶替液将井筒中全部携砂液替入裂缝中，以提高携砂液效率和防止井筒沉砂。
3、简述压裂液的性能及要求。
答案要点：滤失少；悬砂能力强；摩阻低；稳定性；配伍性；低残渣；易返排；货源广、便于配制、价钱便宜。
4、压裂液有哪几种类型？答案要点：水基压裂液、油基压裂液、泡沫压裂液、乳化压裂液、醇基压裂液、胶束压裂液。
水力压裂
什么是水力压裂？
水力压裂（Hydraulic Fracturing，简称水压）是一种在地下岩石层中注入高压水和添加剂以制造裂缝的技术。
它被广泛用于油田和天然气开采中，旨在增加地下储层的渗透率和产量。
水力压裂是目前广泛使用的一种增产方法，可应用于各种类型的地质结构和岩石组合。
水力压裂的原理和过程
压裂液的组成
水力压裂过程中使用的压裂液是由水、砂和添加剂组成的混合物。
水的主要作用是传递压力，并在裂缝形成后将砂颗粒带入其中以保持裂缝的开放性。
砂颗粒的大小和形状可以根据具体的地质条件进行调整。
添加剂通常包括粘度剂、消泡剂、防菌剂和界面活性剂等，用于改善压裂效果以及保护设备。
压裂过程
水力压裂通常是在千米以下的深井中进行的。
整个过程分为多个步骤：
1.预处理：地下岩石的特性和地质结构分析后，会进行预处理来确定
最佳注水点和压裂压力。
这一步骤通常包括孔隙度测量、浸泡实验和岩心分析等。
2.井筒注水：在进行水力压裂前，需要先在井筒中注入压裂液。
压裂
液通过井筒进入地下岩石层，加压注入。
3.裂缝扩张：高压的压裂液在地下岩石层中流动，对岩石施加巨大的
压力。
这个过程会导致岩石层裂缝扩张，增加油气的渗透区域。
4.砂颗粒进入：压裂液中的砂颗粒会随着液体一起进入岩石裂缝中。
这些砂颗粒的作用是防止裂缝在裂缝压力释放后重新闭合。
5.压力释放：压力释放后，压裂液从井筒中排出，油气开始从裂缝中
渗出到井筒中。
水力压裂的优势和挑战
优势
1.提高产量：水力压裂可以显著增加地下储层的渗透率，从而提高油田
和天然气田的产量。
2.提高可采储量：通过裂缝扩张和增加储层渗透性，水压可以开发以前
无法利用的油气资源。
3.可针对不同地质条件：水力压裂可以适应不同类型的地质结构和岩石
组合，具有一定的灵活性。
挑战
1.环境影响：水力压裂过程中使用的大量水和化学添加剂可能对地下水
资源和环境造成污染。
2.地震风险：水力压裂过程中产生的岩石应力释放可能导致地震活动，
尤其是在地下注水压力较大的地区。
3.水资源需求：水力压裂需要大量的水资源，这可能会对供水系统和周
围地区的水供应造成压力。
结论
水力压裂是一种广泛使用的增产技术，用于油田和天然气开采中。
它可以显著提高地下储层的渗透性和产量，但同时也面临环境影响和地震风险的挑战。
在实施水力压裂时，应充分考虑这些挑战并采取相应的防范措施，以确保能够最大限度地发挥其优势并最小化潜在的负面影响。
