高低压配电房验收标准

备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。

二类的验收项目不合格者，验收人员可拒绝送电。

三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕。

【开闭所、配电室、箱式变、环网开关柜】验收规范表
备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。

二类的验收项目不合格者，验收人员可拒绝送电，整改完成合格后送电。

三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕
备注：类别属于一类的验收项目不具备者，电气安装单位可不进场施工。

二类的验收项目不合格者，电气安装单位可以进场施工,但必须在工程送电前整改合格.。

附录三：
配电电房标准化配置表。

配电房验收规范
1、高低压配电柜要整齐排列，并安装在钢结构的底座上，采用螺栓固定。

正面、背面排列整齐，同时两面都印有相关标识，预留足够的空间。

2、配电柜内部接线整齐，每条线都有对应编号，接线正确，柜内贴有一次系统图。

3、高低压配电房不允许任何排水管通过。

4、变压器低压侧中性点与接电线连接，钢结构底座接地良好。

5、电缆在支架上合理布局，排布整齐，分段捆扎，有挂牌，接地排布置清晰规范，绝缘挡板设置合理。

6、电缆在端头、拐弯、接头和竖井出两端设立明显标识。

7、高低压配电设备和裸露母线正上方不应安装灯具。

8、配电室内所有空洞都要进行防火密封填堵。

9、配电柜长度大于6米，必须有两个出口，每个出口宽度不得小于1米。

10、配电房门口必须安装挡鼠板。

11、配电柜工作区域要铺橡胶板。

配电房验收规范配电房验收规范主要包括以下几个方面的内容：一、基本要求1. 配电房验收应以相关规范、标准和设计要求为依据进行，并由专业技术人员进行验收；2. 配电房验收前应进行必要的准备工作，包括：检查施工单位的施工记录和质量验收记录、检查设备、仪器的安装情况、检查配电房的外观和环境卫生等。

二、电气装置验收1. 配电设备安装应符合设计要求和相关安全规范，包括设备的安装高度、与周围设备的间距、接地等；2. 配电设备应进行必要的测试和检修，确保设备正常运行；3. 配电设备的绝缘电阻应满足相关要求，且应进行必要的绝缘电阻测试；4. 配电设备的线缆应正确接线，接线端子应牢固可靠；5. 配电设备的接地系统应符合相关要求，且应进行必要的接地测试。

三、照明和插座验收1. 配电房内照明设施应满足相关照明标准和要求，确保光照充足；2. 配电房内的插座应符合相关电气安全标准，且插座接线牢固可靠；3. 配电房内的照明和插座设备应进行必要的测试，确保正常运行；4. 配电房内照明和插座设备的安装位置、数量和布置应符合设计要求。

四、安全设施验收1. 配电房内应设有消防设施，包括灭火器、消防报警器等，并应进行必要的测试和检修；2. 配电房内应设置警示标识，明确指示各种安全措施和设施的位置和使用方法；3. 配电房内应保持通风良好，并应安装必要的通风设备。

五、档案和记录验收1. 配电房应建立完善的档案管理制度，包括设备清单、设备维修记录、事故记录等；2. 配电房的设备和线路接线图应按照规范要求进行标识和保存。

六、验收报告编写1. 配电房验收结束后，应编写详细的验收报告，记录验收过程和结果；2. 验收报告中应清晰地说明存在的问题和需要改善的地方，并提出相关建议。

总结：以上是配电房验收规范的一些基本内容，通过对各项验收要求的严格执行，可保证配电房的设备和安全设施的质量和可靠性，提高配电房的安全性能，为正常运行提供保证。

同时，对于存在的问题和不足之处，及时进行改进和修正，以确保配电房的正常运行和维护。

备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。

二类的验收项目不合格者，验收人员可拒绝送电。

三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕。

【开闭所、配电室、箱式变、环网开关柜】验收规范表
备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。

二类的验收项目不合格者，验收人员可拒绝送电，整改完成合格后送电。

三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕
备注：类别属于一类的验收项目不具备者，电气安装单位可不进场施工。

二类的验收项目不合格者，电气安装单位可以进场施工,但必须在工程送电前整改合格.。

附录三：
配电电房标准化配置表。

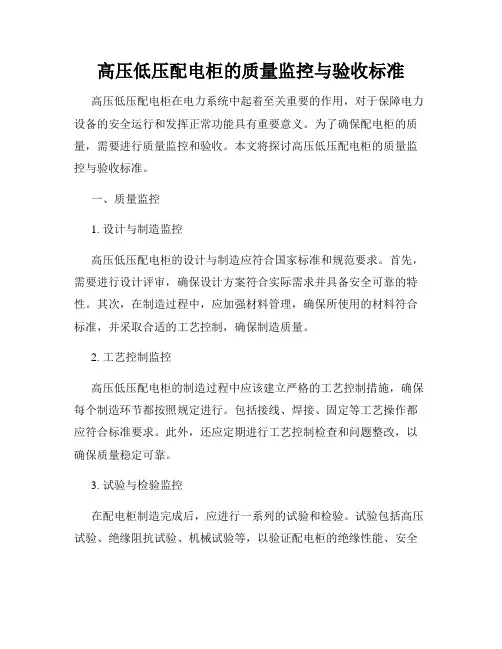

高压低压配电柜的质量监控与验收标准高压低压配电柜在电力系统中起着至关重要的作用，对于保障电力设备的安全运行和发挥正常功能具有重要意义。

为了确保配电柜的质量，需要进行质量监控和验收。

本文将探讨高压低压配电柜的质量监控与验收标准。

一、质量监控1. 设计与制造监控高压低压配电柜的设计与制造应符合国家标准和规范要求。

首先，需要进行设计评审，确保设计方案符合实际需求并具备安全可靠的特性。

其次，在制造过程中，应加强材料管理，确保所使用的材料符合标准，并采取合适的工艺控制，确保制造质量。

2. 工艺控制监控高压低压配电柜的制造过程中应该建立严格的工艺控制措施，确保每个制造环节都按照规定进行。

包括接线、焊接、固定等工艺操作都应符合标准要求。

此外，还应定期进行工艺控制检查和问题整改，以确保质量稳定可靠。

3. 试验与检验监控在配电柜制造完成后，应进行一系列的试验和检验。

试验包括高压试验、绝缘阻抗试验、机械试验等，以验证配电柜的绝缘性能、安全可靠性、机械强度等。

检验主要包括外观检查、尺寸检查、配件检查等，确保配电柜的外观无损坏、尺寸符合要求、配件完整。

二、验收标准高压低压配电柜的验收应按照一定的标准进行。

以下是常见的验收标准：1. 外观验收外观验收主要是检查配电柜外观是否完好无损。

应检查配电柜箱体是否平整、表面是否无划伤、漆面是否光滑、标志是否清晰等。

同时，还应检查门锁、密封条等附件是否完好。

2. 尺寸验收尺寸验收主要是检查配电柜的各项尺寸是否符合设计要求。

应检查高度、宽度、深度等各个尺寸是否与设计图纸一致，并检查各个间隔、通道的尺寸是否满足要求。

3. 电气性能验收电气性能验收是配电柜验收的重要内容。

包括以下几个方面：额定电流、额定电压、开关能力、过载和短路保护等。

应通过检测配电柜在额定电流下的工作是否正常，开关动作是否准确可靠，并进行保护装置的检测。

4. 绝缘性能验收绝缘性能验收是针对高压低压配电柜的绝缘状况进行检测。

配电室验收标准一、配电室局部1、配电室门、窗向外开，房顶无漏雨、渗水现象。

防小动物措施完整。

2、配电室内、外照明完好，室内通风良好，符合防火要求，标志显明。

3、配电室卫生环境良好，无杂物，进出线孔洞应封堵完好。

二、户外高压设施1、架空线路完成绝缘化，导线接头符合施工要求。

2、630KV A及以上容量，户外应装柱上断路器，防雷、防震设施良好。

3、跌落开关安装合理，相间距离不低于0.5米，并采取有效的灭弧措施。

熔体完整无损伤，与负载相配合，有氧化锌避雷器爱护。

4、窗墙套管应涂RTV。

5、直埋电缆走径有明显标志，直埋深度到达规程要求。

三、户内上下压设施1、高压柜及母线安装端正，牢固，柜门及隔板封闭良好。

2、高压柜充油电气设备无渗油、缺油现象。

3、高、低压柜前配备绝缘板。

4、电缆、爱护、变压器电气设备，定期试验汇报齐全。

5、变压器音响正常、无杂音、渗油、放电现象，油标管指示正常。

6、配电盘名称、编号齐全、正确、字体正规醒目。

7、各种仪表、指示灯、指示正确。

四、治理制度1、值班制度2、交接班制度3、设备巡视检查制度4、电气操作制度5、配电室电气设备负荷检测记录五、平安工具1、有专用工具箱定点存放绝缘工器具。

2、绝缘杆、绝缘手套、绝缘靴、高压验电笔、临时接地线齐全合格。

3、各种表示牌合格。

4、应急灯、消防器材合格。

六、技术治理1、电气一、二次系统接线图正确2、供用电合约有效。

3、严格服从电网的命令。

4、用电单位执行电价正确，无混接现象。

5、无准私自增容和转供电现象。

6、备用电源及用户自发电在供电部门备案，并安装合格的双投刀闸。

7、用电单位应配备通讯工具。

七、土建局部1、有无质监备案2、有无消防范案3、工程资料是否齐全4、有无监理单位5、有无设计质量认证书2、有无质监验收3、配电房内必须配备干粉灭火器4、配电柜距后墙不小于800CM5、配电柜左、右距墙不小于1.2M正面距墙不小于1.5M，底座不低于200CM6、工作台必须绝缘7、配电柜必须标明线路用途，配备绝缘胶布，进线必须有成束套管，必须有阻水弯头，出线必须有成束套管。

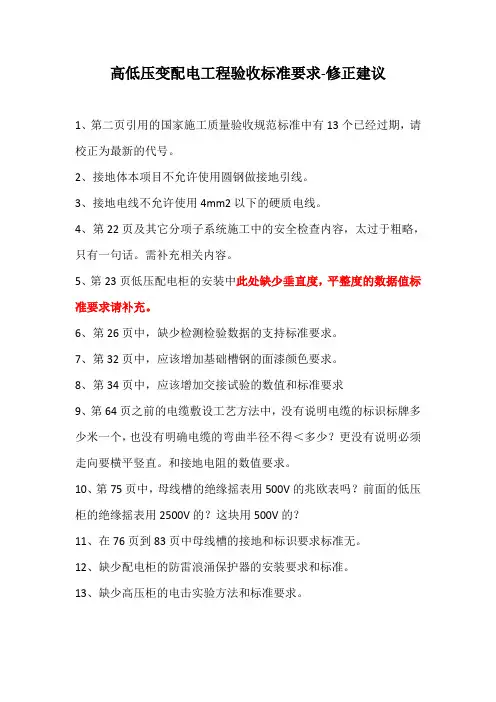

高低压变配电工程验收标准要求-修正建议
1、第二页引用的国家施工质量验收规范标准中有13个已经过期，请校正为最新的代号。

2、接地体本项目不允许使用圆钢做接地引线。

3、接地电线不允许使用4mm2以下的硬质电线。

4、第22页及其它分项子系统施工中的安全检查内容，太过于粗略，只有一句话。

需补充相关内容。

5、第23页低压配电柜的安装中此处缺少垂直度，平整度的数据值标准要求请补充。

6、第26页中，缺少检测检验数据的支持标准要求。

7、第32页中，应该增加基础槽钢的面漆颜色要求。

8、第34页中，应该增加交接试验的数值和标准要求
9、第64页之前的电缆敷设工艺方法中，没有说明电缆的标识标牌多少米一个，也没有明确电缆的弯曲半径不得＜多少？更没有说明必须走向要横平竖直。

和接地电阻的数值要求。

10、第75页中，母线槽的绝缘摇表用500V的兆欧表吗？前面的低压柜的绝缘摇表用2500V的？这块用500V的？
11、在76页到83页中母线槽的接地和标识要求标准无。

12、缺少配电柜的防雷浪涌保护器的安装要求和标准。

13、缺少高压柜的电击实验方法和标准要求。

14、在全篇中缺少对配电房的土建配套标准的要求。

比如地坪环氧树脂油漆，墙面的乳胶漆，天花的颜色。

以及电灯，气体灭火及防排烟和防火门的要求。

15、在全篇中缺少对整个电房整体美观和谐工艺标准要求。

工程部：杨新意2018.5.15。

高、低压配电室设施接管验收表一、配电室建筑部分:1、门、窗向外开,房顶无漏雨、渗水现象,地面防尘、防小动物措施完整、2、配电室内、外照明完好,室内通风良好,符合防火要求,各类标志明显。

2、配电室卫生环境良好,无杂物,进出线孔洞应密封良好。

３、电缆沟盖板完整,沟内无积水,电缆铺设有序,有绝缘措施。

二、配电柜外观部分1、外观检查完好,绝缘器件无裂纹,安装方式符合产品技术文件得要求。

２、配电柜及母线安装端正、牢固,柜体接地可靠,柜门、隔板、进、出线孔封闭良好。

3、配电柜前配备绝缘板(或胶皮)4、配电盘名称、编号齐全、正确,字体正规醒目5、各种仪表、指示灯标识、指示正确,柜内照明完好。

６、与配电柜相关得合格证、试验报告、说明书、三C证、图纸等资料齐全、7、开关小车,开关操作把手,接地刀分、合手柄,应急解锁手柄,解锁鈅匙等附带齐全、８、高低压柜前后应铺设相应得绝缘垫,开关操作摇把、门电柜钥匙齐全、资料齐全、三、配电柜内部接线部分1、盘柜油漆完整,盘面清洁,柜内五杂物,同型号小车互换性能良好、2、一二次系统接线正确,符合图纸要求,电气间隙符合要求。

３、导线接触面、开关与母线连接面等必须连接紧密,联接螺丝无松动,各接触面用０、０5mｍ得塞尺试验,应塞不进去。

４、小车、抽屉应推拉灵活,无卡阻现象,开关操作灵活、无误动、无拒动现象,开关或保护装置得保护定值设置正确,开关保护动作正常可靠。

5、小车、抽屉得动、静触头得中心线应一致,接触紧密,各切换接头,机械、电气联锁装置动作正确、连接可靠。

四、变压器部分１、变压器室照明、通风良好,室内清洁,门、窗完整外开,有防小动物措施,有事故油池。

2、变压器固定牢固,器身与套管清洁,无污物。

３、变压器器身与零线接地可靠,接地线符合要求、4、变压器进、出线或铜排固定牢固,接线正确、可靠,电气间隙符合要求,线缆或铜排规格符合要求、5、变压器附件:温度表,呼吸器(应加油)、瓦斯继电器(应充满油)、油位指示等要安装齐全,指示或动作正常。

备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。

二类的验收项目不合格者，验收人员可拒绝送电。

三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕。

【开闭所、配电室、箱式变、环网开关柜】验收规范表
备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。

二类的验收项目不合格者，验收人员可拒绝送电，整改完成合格后送电。

三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕
备注：类别属于一类的验收项目不具备者，电气安装单位可不进场施工。

二类的验收项目不合格者，电气安装单位可以进场施工,但必须在工程送电前整改合格.。

附录三：
配电电房标准化配置表。

配电房验收标准配电房验收标准新建电缆⾛廊施⼯要求4.2.1 电缆⾛廊的基础处理和断⾯尺⼨符合设计要求。

⼆类符合设计要求4.2.2 电缆沟预埋件、⽀架、接地体的规格、数量、安装尺⼨应符合设计要求，并应有防腐措施且焊接质量良好。

⼆类符合设计要求4.2.3 电缆沟应有排⽔设施。

⼆类符合设计要求4.2.4 电缆⾛廊的拐弯半径应⼤于1.5⽶⼆类符合设计要求4.2.5 没有使⽤的电缆排管两端应⽤专⽤端盖封堵三类4.2.6 ⾮敞开式电缆⼯井的净⾼应⼤于1.9⽶⼆类符合设计要求低压电缆5.1.1资料设计资料、设计变更资料、竣⼯图纸⼀类5.1.2 电缆及其附件出⼚合格证⼀类5.1.3 电缆⾛向路径图(在总平图进⾏描绘) ⼀类5.1.4 电缆明细表（包括电缆起⽌点、电缆型号、电缆长度）⼆类5.1.5 监理资料（⼯程开⼯报审单、⼯程材料/构配件/设备报审单、⼯程竣⼯报验单、隐蔽⼯程验收记录、⼯程质量评定表、监理报告）⼀类5.2.1 敷设施⼯及低压配电柜出线主⼲电缆截⾯应⼤于35mm2⼆类符合设计要求5.2.2 分⽀回路截⾯不⼩于25mm2⼆类符合设计要求5.2.3 低压电缆供电半径⼀般不⼤于200⽶，且不能有中间接头⼆类符合设计要求5.2.4 电缆四芯应等截⾯，并带铠装（整条电缆均沿室内敷设的可不带铠装）⼀类符合设计要求- 2 -5.2.5 材料要求电缆直埋时应有保护管，深度不得⼩于0.5⽶⼆类中间检查5.2.6各梯位之间电缆、或分接箱⾄表箱间的低压电缆主体部分不允许从房屋下⽅及墙体内穿管直埋，应沿电缆主沟敷设并挂牌，上墙部分电缆应采⽤保护管保护并在其转弯处增设⼯井。

⼆类符合设计要求备注：类别属于⼀类的验收项⽬不具备者，验收⼈员可拒绝参与验收。

⼆类的验收项⽬不合格者，验收⼈员可拒绝送电。

三类的验收项⽬不合格者，验收⼈员可在整改完成合格后或在特殊情况下可给予送电，限5⽇内整改完毕。

- 3 -【开闭所、配电室、箱式变、环⽹开关柜】验收规范表序号项⽬验收内容及标准类别备注验收具备资料1.1资料应具有齐全的设计资料（蓝图、材料单）、计划任务书、材料表、竣⼯图等资料⼀类1.2 应具有电⽓设备出⼚试验报告和出⼚说明书、合格证（⾼压柜单元、变压器、低压柜单元）⼀类1.3 应具有电⽓设备安装的交接试验报告⼆类1.4 应具有监理材料（⼯程开⼯报审单、⼯程材料/构配件/设备报审单、⼯程竣⼯报验单、隐蔽⼯程签证、质量评定表）⼀类电房建筑物：⾼压室、变压器室、低压室2.1.1门电房（包括开关站、开闭所、配电站（室）、室内环⽹柜等，下同）应设两个甲级防⽕门（⼀⼤⼀⼩）并向外开启，⼤门使⽤门栓挂锁、地栓、天栓，⼤门统⼀采⽤防⽕门（要求铁制、防锈、喷塑），防⽕门还应带外门框。

配电房验收标准配电房是电力系统中的重要组成部分，为了确保其安全、可靠、稳定的运行，必须对其设计、建造、运行进行正确的评估，并确定适当的验收标准。

下面介绍一些关于配电房验收标准的内容。

1、结构质量要求：配电房必须按照规定的结构标准进行建造，并且完成抗震设计要求，在使用过程中能够承受环境要求以及设备承载负荷。

2、电气可靠性要求：配电房必须符合电气安全规程，其线路要求接线良好，连接要求良好，通路良好，且符合国家电网平均电流的要求Standard。

3、热式设计要求：必须采用合适的冷却方式，保证其稳定运行，且符合房内装有的设备及系统的要求，并且具备热风对流的散热系统，以控制设备的温度。

4、节能要求：配电房的节能要求应根据设备的类型和能源要求综合考虑，提高设备的运行效率，达到节能的要求。

5、维护保养要求：配电房必须定期进行维护保养，对可能存在的潜在危险进行及时的排除，以确保配电房的安全稳定运行。

上述是关于配电房验收标准的简要介绍，配电房验收非常重要，只有把验收标准执行得当，才能保证配电房安全、可靠、稳定的运行。

在验收过程中，需要清楚了解配电房的建筑材料、设备性能等要求，验收时应该重点验收配电房规范要求的各项性能指标，确保设计、施工和检验都达到了合格标准。

配电房验收工作完成后，除了要检查配电房结构安全性能、电气设备的可靠性、热式设计的合理性，还要对配电房的环境质量进行检测，确保配电房的环境质量达到相应的要求，以确保配电房的安全耐用。

同时，为了确保设备的正常工作，配电房的维护保养也要认真对待，定期进行检查，及时更换设备和部件，保证配电房的正常运行。

总之，配电房验收要求较高，必须确保其安全、可靠、稳定，以确保系统安全稳定运行。

用户在进行验收时，必须全面考虑，确保满足国家、行业和企业的有关验收标准，保证施工质量达到规定，对配电房的运行有效保障。

备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。

二类的验收项目不合格者，验收人员可拒绝送电。

三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕。

【开闭所、配电室、箱式变、环网开关柜】验收规范表
备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。

二类的验收项目不合格者，验收人员可拒绝送电，整改完成合格后送电。

三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕
备注：类别属于一类的验收项目不具备者，电气安装单位可不进场施工。

二类的验收项目不合格者，电气安装单位可以进场施工,但必须在工程送电前整改合格.。

附录三：
配电电房标准化配置表。

备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。

二类的验收项目不合格者，验收人员可拒绝送电。

三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕。

【开闭所、配电室、箱式变、环网开关柜】验收规范表
备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。

二类的验收项目不合格者，验收人员可拒绝送电，整改完成合格后送电。

三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕
备注：类别属于一类的验收项目不具备者，电气安装单位可不进场施工。

二类的验收项目不合格者，电气安装单位可以进场施工,但必须在工程送电前整改合格.。

附录三：
配电电房标准化配置表。

高低压配电房验收标准高低压配电房是供电系统中的一个重要组成部分，其建设和验收标准直接关系到供电系统的安全稳定运行。

为了确保高低压配电房的建设和验收工作能够符合相关标准和要求，我们制定了以下验收标准，以便对配电房进行全面的检查和评估。

一、外观验收。

1. 配电房建筑结构是否符合相关规范，包括房屋结构、防火墙、通风设施等；2. 配电房周围是否存在安全隐患，如杂物堆放、易燃易爆物品等；3. 配电房门窗是否完好，是否存在漏水、漏风等情况；4. 配电房内外是否存在明显的腐蚀、漏水、裂缝等现象。

二、电气设备验收。

1. 配电设备是否符合国家标准，包括变压器、开关设备、电缆线路等；2. 配电设备的安装是否符合相关要求，包括接地、绝缘、线缆敷设等；3. 配电设备的运行状态是否正常，是否存在过载、短路等情况；4. 配电设备的温度、噪音、振动等情况是否在允许范围内。

三、安全防护验收。

1. 配电房是否设置了必要的安全警示标识，包括高压警示、禁止通行等；2. 配电房是否安装了必要的安全防护设施，如防火墙、防爆设备等；3. 配电房内是否存在安全隐患，如漏电、绝缘不良等；4. 配电房是否配备了必要的消防器材，并进行了定期检查和维护。

四、环境卫生验收。

1. 配电房内外环境是否清洁整洁，是否存在垃圾、杂物等；2. 配电房周围是否存在污水、污泥等环境污染情况；3. 配电房内是否存在有毒有害气体、粉尘等情况；4. 配电房的通风设施是否正常运行，是否存在异味、缺氧等情况。

五、验收记录和报告。

1. 对配电房的验收工作应当进行详细记录，包括验收时间、验收人员、验收内容等；2. 验收报告应当真实客观，对发现的问题进行准确描述，并提出整改意见；3. 验收报告应当及时上报相关部门，并按照相关程序进行归档保存。

以上就是高低压配电房验收标准的主要内容，希望各位在进行验收工作时能够严格按照以上标准进行，确保配电房的安全运行和可靠性。

同时，也希望各位在平时的配电房管理中能够加强对配电设备的日常检查和维护，及时发现问题并进行处理，确保供电系统的安全稳定运行。

配电房验收标准新建电缆走廊施工要求4.2.1 电缆走廊的基础处理和断面尺寸符合设计要求。

二类符合设计要求4.2.2 电缆沟预埋件、支架、接地体的规格、数量、安装尺寸应符合设计要求，并应有防腐措施且焊接质量良好。

二类符合设计要求4.2.3 电缆沟应有排水设施。

二类符合设计要求4.2.4 电缆走廊的拐弯半径应大于1.5米二类符合设计要求4.2.5 没有使用的电缆排管两端应用专用端盖封堵三类4.2.6 非敞开式电缆工井的净高应大于1.9米二类符合设计要求低压电缆5.1.1资料设计资料、设计变更资料、竣工图纸一类5.1.2 电缆及其附件出厂合格证一类5.1.3 电缆走向路径图(在总平图进行描绘) 一类5.1.4 电缆明细表（包括电缆起止点、电缆型号、电缆长度）二类5.1.5 监理资料（工程开工报审单、工程材料/构配件/设备报审单、工程竣工报验单、隐蔽工程验收记录、工程质量评定表、监理报告）一类5.2.1 敷设施工及低压配电柜出线主干电缆截面应大于35mm2二类符合设计要求5.2.2 分支回路截面不小于25mm2二类符合设计要求5.2.3 低压电缆供电半径一般不大于200米，且不能有中间接头二类符合设计要求5.2.4 电缆四芯应等截面，并带铠装（整条电缆均沿室内敷设的可不带铠装）一类符合设计要求- 2 -5.2.5 材料要求电缆直埋时应有保护管，深度不得小于0.5米二类中间检查5.2.6各梯位之间电缆、或分接箱至表箱间的低压电缆主体部分不允许从房屋下方及墙体内穿管直埋，应沿电缆主沟敷设并挂牌，上墙部分电缆应采用保护管保护并在其转弯处增设工井。

二类符合设计要求备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。

二类的验收项目不合格者，验收人员可拒绝送电。

三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕。

- 3 -【开闭所、配电室、箱式变、环网开关柜】验收规范表序号项目验收内容及标准类别备注验收具备资料1.1资料应具有齐全的设计资料（蓝图、材料单）、计划任务书、材料表、竣工图等资料一类1.2 应具有电气设备出厂试验报告和出厂说明书、合格证（高压柜单元、变压器、低压柜单元）一类1.3 应具有电气设备安装的交接试验报告二类1.4 应具有监理材料（工程开工报审单、工程材料/构配件/设备报审单、工程竣工报验单、隐蔽工程签证、质量评定表）一类电房建筑物：高压室、变压器室、低压室2.1.1门电房（包括开关站、开闭所、配电站（室）、室内环网柜等，下同）应设两个甲级防火门（一大一小）并向外开启，大门使用门栓挂锁、地栓、天栓，大门统一采用防火门（要求铁制、防锈、喷塑），防火门还应带外门框。

高低压工程验收方案一、前言高低压工程验收是指在高低压电力设施建设完成后，为了保证其电气设备的安全性和可靠性，进行的一系列检查和测试。

验收是电气设备、设施的一道门槛，通过验收能够保证电气设备在正常运行条件下满足设计要求，避免发生安全事故和质量问题。

本验收方案将从高低压工程验收的目的、验收程序、验收内容和验收标准等方面进行详细说明，以便发起单位和验收单位能够按照规范要求进行验收。

二、验收目的1. 确保高低压工程的安全性。

通过验收，可以确认高低压设施的设计、施工和调试是否符合国家规定的标准和要求，保证设施的安全可靠运行。

2. 保证高低压工程的合格性。

验收可以对设备的性能和功能是否符合设计要求进行检验，确保设备能够正常工作。

3. 客观评价高低压工程的质量。

验收不仅是对电气设备和设施的客观评价，也是对设计单位和施工单位的质量管理的检查和评价。

4. 维护高低压电力系统的稳定性和可靠性。

通过验收，可以及时发现问题并进行整改，确保电力系统的正常供电和运行。

三、验收程序1. 验收发起验收发起单位在高低压工程竣工后，向验收单位提出验收申请，并提交相关资料和报告。

验收发起单位需提供工程设计图纸、设备及材料清单、施工验收报告等相关资料。

2. 验收准备验收单位收到验收申请后，将根据申请要求，组织相关人员进行验收准备工作。

包括对相关资料和报告进行审核，确定验收时间和地点，制定验收计划和验收人员名单等。

3. 验收实施验收单位按照验收计划和验收标准，安排验收人员到现场进行实地验收。

验收过程中，验收人员将对设备和设施进行检查、测试和测量，并对发现的问题进行记录和整改要求。

4. 验收结果完成验收后，验收单位将结合实地验收和相关资料，编制验收报告，并提出验收意见和结论。

验收报告、结论及整改要求将提交给验收发起单位。

5. 整改验收验收发起单位在收到验收报告后，将进行针对性的整改，并在整改完成后向验收单位提交整改报告。

验收单位将根据整改报告进行故障排除测试，确认整改是否符合验收标准。
