阻尼比的计算

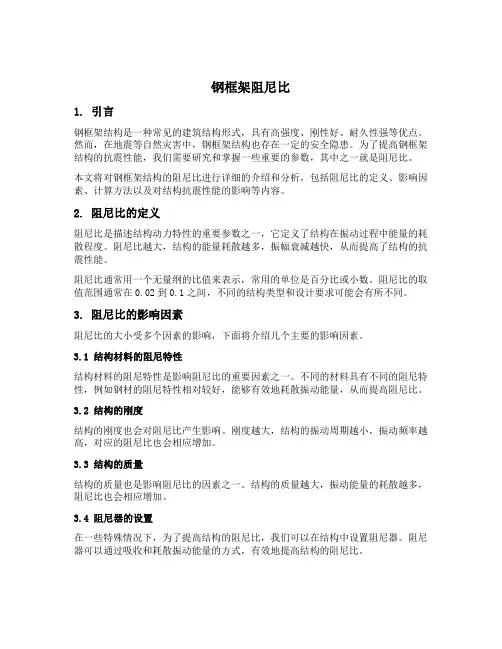

钢框架阻尼比1. 引言钢框架结构是一种常见的建筑结构形式，具有高强度、刚性好、耐久性强等优点。

然而，在地震等自然灾害中，钢框架结构也存在一定的安全隐患。

为了提高钢框架结构的抗震性能，我们需要研究和掌握一些重要的参数，其中之一就是阻尼比。

本文将对钢框架结构的阻尼比进行详细的介绍和分析，包括阻尼比的定义、影响因素、计算方法以及对结构抗震性能的影响等内容。

2. 阻尼比的定义阻尼比是描述结构动力特性的重要参数之一，它定义了结构在振动过程中能量的耗散程度。

阻尼比越大，结构的能量耗散越多，振幅衰减越快，从而提高了结构的抗震性能。

阻尼比通常用一个无量纲的比值来表示，常用的单位是百分比或小数。

阻尼比的取值范围通常在0.02到0.1之间，不同的结构类型和设计要求可能会有所不同。

3. 阻尼比的影响因素阻尼比的大小受多个因素的影响，下面将介绍几个主要的影响因素。

3.1 结构材料的阻尼特性结构材料的阻尼特性是影响阻尼比的重要因素之一。

不同的材料具有不同的阻尼特性，例如钢材的阻尼特性相对较好，能够有效地耗散振动能量，从而提高阻尼比。

3.2 结构的刚度结构的刚度也会对阻尼比产生影响。

刚度越大，结构的振动周期越小，振动频率越高，对应的阻尼比也会相应增加。

3.3 结构的质量结构的质量也是影响阻尼比的因素之一。

结构的质量越大，振动能量的耗散越多，阻尼比也会相应增加。

3.4 阻尼器的设置在一些特殊情况下，为了提高结构的阻尼比，我们可以在结构中设置阻尼器。

阻尼器可以通过吸收和耗散振动能量的方式，有效地提高结构的阻尼比。

4. 阻尼比的计算方法计算结构的阻尼比是非常重要的，下面将介绍几种常用的计算方法。

4.1 经验公式法经验公式法是一种简化的计算方法，通过结构的基本参数，如质量、刚度等，来估算阻尼比的大小。

这种方法通常适用于初步设计阶段的快速估算。

4.2 模态分析法模态分析法是一种较为精确的计算方法，通过求解结构的固有振型和固有频率，进而计算得到阻尼比的大小。

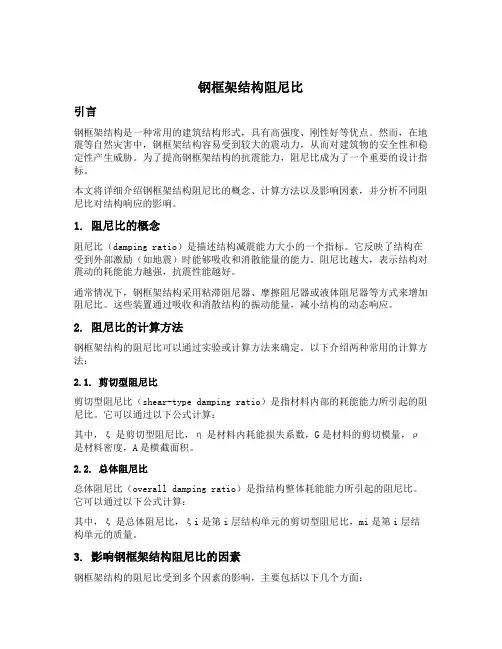

钢框架结构阻尼比引言钢框架结构是一种常用的建筑结构形式，具有高强度、刚性好等优点。

然而，在地震等自然灾害中，钢框架结构容易受到较大的震动力，从而对建筑物的安全性和稳定性产生威胁。

为了提高钢框架结构的抗震能力，阻尼比成为了一个重要的设计指标。

本文将详细介绍钢框架结构阻尼比的概念、计算方法以及影响因素，并分析不同阻尼比对结构响应的影响。

1. 阻尼比的概念阻尼比（damping ratio）是描述结构减震能力大小的一个指标。

它反映了结构在受到外部激励（如地震）时能够吸收和消散能量的能力。

阻尼比越大，表示结构对震动的耗能能力越强，抗震性能越好。

通常情况下，钢框架结构采用粘滞阻尼器、摩擦阻尼器或液体阻尼器等方式来增加阻尼比。

这些装置通过吸收和消散结构的振动能量，减小结构的动态响应。

2. 阻尼比的计算方法钢框架结构的阻尼比可以通过实验或计算方法来确定。

以下介绍两种常用的计算方法：2.1. 剪切型阻尼比剪切型阻尼比（shear-type damping ratio）是指材料内部的耗能能力所引起的阻尼比。

它可以通过以下公式计算：其中，ξ是剪切型阻尼比，η是材料内耗能损失系数，G是材料的剪切模量，ρ是材料密度，A是横截面积。

2.2. 总体阻尼比总体阻尼比（overall damping ratio）是指结构整体耗能能力所引起的阻尼比。

它可以通过以下公式计算：其中，ξ是总体阻尼比，ξi是第i层结构单元的剪切型阻尼比，mi是第i层结构单元的质量。

3. 影响钢框架结构阻尼比的因素钢框架结构的阻尼比受到多个因素的影响，主要包括以下几个方面：3.1. 阻尼器类型和参数不同类型的阻尼器具有不同的耗能能力和工作特性，会对阻尼比产生显著影响。

例如，粘滞阻尼器具有较大的耗能能力，可以显著提高结构的阻尼比。

而摩擦阻尼器则具有较小的耗能能力。

此外，阻尼器参数（如粘滞系数、刚度等）也会对阻尼比产生影响。

一般来说，增大粘滞系数或降低刚度可以提高阻尼比。

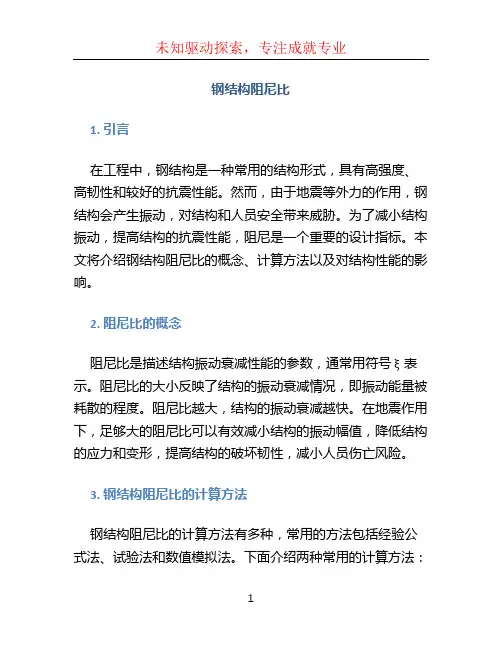

钢结构阻尼比1. 引言在工程中，钢结构是一种常用的结构形式，具有高强度、高韧性和较好的抗震性能。

然而，由于地震等外力的作用，钢结构会产生振动，对结构和人员安全带来威胁。

为了减小结构振动，提高结构的抗震性能，阻尼是一个重要的设计指标。

本文将介绍钢结构阻尼比的概念、计算方法以及对结构性能的影响。

2. 阻尼比的概念阻尼比是描述结构振动衰减性能的参数，通常用符号ξ表示。

阻尼比的大小反映了结构的振动衰减情况，即振动能量被耗散的程度。

阻尼比越大，结构的振动衰减越快。

在地震作用下，足够大的阻尼比可以有效减小结构的振动幅值，降低结构的应力和变形，提高结构的破坏韧性，减小人员伤亡风险。

3. 钢结构阻尼比的计算方法钢结构阻尼比的计算方法有多种，常用的方法包括经验公式法、试验法和数值模拟法。

下面介绍两种常用的计算方法：3.1 经验公式法经验公式法是根据已有的工程经验，通过统计分析得出的估计值。

常用的经验公式包括Rayleigh阻尼公式和新西兰水平谱法。

3.1.1 Rayleigh阻尼公式Rayleigh阻尼公式是一种常用的经验公式，可以通过结构的固有频率计算阻尼比。

公式如下：ξ = η / (2πfn)其中，ξ为阻尼比，η为结构的经验系数，fn为结构的第n 阶固有频率。

3.1.2 新西兰水平谱法新西兰水平谱法是根据地震记录的响应谱数据，通过拟合得到的阻尼比。

该方法结合了实测数据和理论分析，比较准确。

在实际工程中，可以根据新西兰水平谱法提供的公式和图表，快速计算出钢结构的阻尼比。

3.2 数值模拟法数值模拟法是通过利用有限元软件，对钢结构进行动力响应分析，得到结构的振动特性，并计算阻尼比。

数值模拟法可以考虑更多的因素，如结构的非线性和随机荷载的作用，计算结果更精确。

但由于计算复杂度较高，通常用于大型和复杂结构的阻尼比计算。

4. 钢结构阻尼比对结构性能的影响钢结构阻尼比的大小对结构性能有着直接影响。

较大的阻尼比可以减小结构的振动幅值，减小结构的激振荷载，降低结构的应力和变形，提高结构的抗震性能。

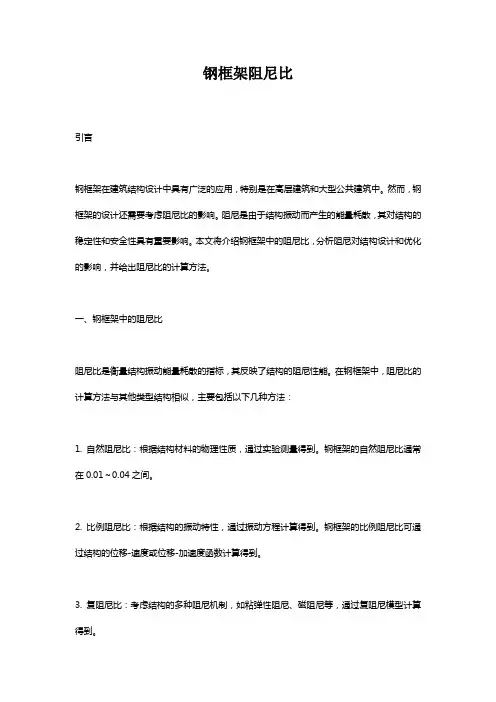

钢框架阻尼比引言钢框架在建筑结构设计中具有广泛的应用，特别是在高层建筑和大型公共建筑中。

然而，钢框架的设计还需要考虑阻尼比的影响。

阻尼是由于结构振动而产生的能量耗散，其对结构的稳定性和安全性具有重要影响。

本文将介绍钢框架中的阻尼比，分析阻尼对结构设计和优化的影响，并给出阻尼比的计算方法。

一、钢框架中的阻尼比阻尼比是衡量结构振动能量耗散的指标，其反映了结构的阻尼性能。

在钢框架中，阻尼比的计算方法与其他类型结构相似，主要包括以下几种方法：1. 自然阻尼比：根据结构材料的物理性质，通过实验测量得到。

钢框架的自然阻尼比通常在0.01～0.04之间。

2. 比例阻尼比：根据结构的振动特性，通过振动方程计算得到。

钢框架的比例阻尼比可通过结构的位移-速度或位移-加速度函数计算得到。

3. 复阻尼比：考虑结构的多种阻尼机制，如粘弹性阻尼、磁阻尼等，通过复阻尼模型计算得到。

二、阻尼比对结构设计的影响阻尼比对钢框架的设计具有重要影响。

较低的阻尼比可以提高结构的承载能力和抗震性能，但同时也可能降低结构的稳定性。

因此，在设计钢框架时，需要综合考虑阻尼比的影响，合理选择阻尼类型和阻尼参数，以实现结构性能与稳定性的平衡。

三、阻尼比的计算方法钢框架的阻尼比计算方法可以分为两类：理论计算和实验测量。

理论计算主要依赖于结构的振动特性和材料性质，通过建立振动方程和能量守恒方程，可以计算得到阻尼比。

实验测量则通过测量结构的振动响应，结合阻尼理论，反推得到阻尼比。

两种方法各有优缺点，实际应用中需要根据具体情况选择合适的计算方法。

结论钢框架中的阻尼比对结构性能和稳定性具有重要影响。

为了实现钢框架设计的合理性和安全性，需要综合考虑阻尼比的影响，并选择合适的阻尼比计算方法。

随着结构振动理论和阻尼技术的不断发展，阻尼比的计算方法和应用将更加精确和完善。

振动分析中常用的计算公式在振动分析中，有许多常用的计算公式，以下是一些常见的计算公式和它们的应用。

1. 频率（Frequency）计算公式：频率是指振动系统中单位时间内的往复运动次数。

频率的计算公式为：f=1/T其中，f为频率，T为周期，频率的单位是赫兹（Hz）。

2. 周期（Period）计算公式：周期是指振动系统中一个完整循环所需的时间。

周期的计算公式为：T=1/f其中，T为周期，f为频率，周期的单位是秒（s）。

3. 振幅（Amplitude）计算公式：振幅是指振动系统中最大偏离平衡位置的距离。

振幅的计算公式为：A = (x1 + x2 + ... + xn) / n其中，A为振幅，xi为第i个测量值，n为测量次数。

4. 谐振频率（Resonant Frequency）计算公式：谐振频率是指在没有外力作用下，振动系统自然地振动的频率。

谐振频率的计算公式为：f=√(k/m)/(2π)其中，f为谐振频率，k为系统的弹性系数（刚度），m为系统的质量，谐振频率的单位是赫兹（Hz）。

5.等效刚度（Equivalent Stiffness）计算公式：等效刚度是指在多个弹簧（或多个质量）连接的振动系统中，与整个系统的振动特性相同的单个刚度。

等效刚度的计算公式为：keq = k1 + k2 + ... + kn其中，keq为等效刚度，ki为第i个弹簧（或质量）的刚度。

6.等效质量（Equivalent Mass）计算公式：等效质量是指在多个质量连接的振动系统中，与整个系统的振动特性相同的单个质量。

等效质量的计算公式为：meq = m1 + m2 + ... + mn其中，meq为等效质量，mi为第i个质量。

7. 阻尼比（Damping Ratio）计算公式：阻尼比是指振动系统中阻尼力与临界阻尼力之比。

阻尼比的计算公式为：ζ = c / (2√(mk))其中，ζ为阻尼比，c为阻尼系数，m为质量，k为刚度。

8. 动力响应（Dynamic Response）计算公式：动力响应是指系统在受到外界力作用时的振动响应。

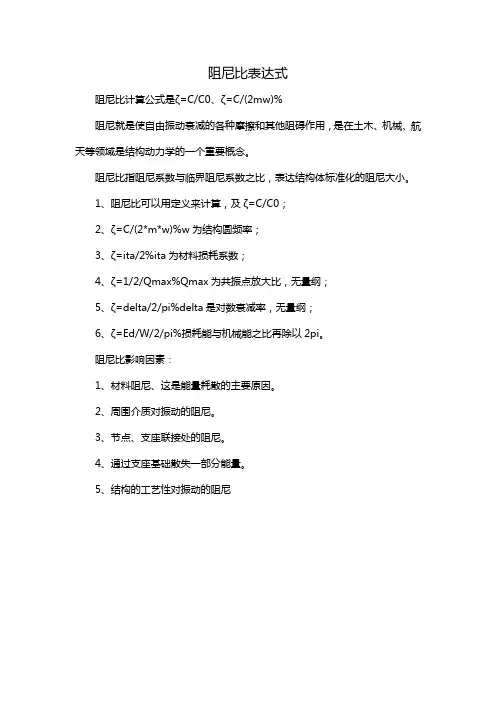

阻尼比表达式
阻尼比计算公式是ζ=C/C0、ζ=C/(2mw)%
阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用，是在土木、机械、航天等领域是结构动力学的一个重要概念。

阻尼比指阻尼系数与临界阻尼系数之比，表达结构体标准化的阻尼大小。

1、阻尼比可以用定义来计算，及ζ=C/C0；
2、ζ=C/(2*m*w)%w为结构圆频率；
3、ζ=ita/2%ita为材料损耗系数；
4、ζ=1/2/Qmax%Qmax为共振点放大比，无量纲；
5、ζ=delta/2/pi%delta是对数衰减率，无量纲；
6、ζ=Ed/W/2/pi%损耗能与机械能之比再除以2pi。

阻尼比影响因素：
1、材料阻尼、这是能量耗散的主要原因。

2、周围介质对振动的阻尼。

3、节点、支座联接处的阻尼。

4、通过支座基础散失一部分能量。

5、结构的工艺性对振动的阻尼。

阻尼器阻尼比计算公式全文共四篇示例，供读者参考第一篇示例：阻尼器是一种用来减少系统振动幅度并使系统达到稳定状态的装置。

在工程领域中，阻尼器广泛应用于减振和减震系统中，起到了至关重要的作用。

在设计阻尼器时，阻尼比是一个非常重要的参数，它能够影响系统的振动特性和稳定性。

本文将介绍阻尼器阻尼比的计算公式，帮助读者更好地理解并设计阻尼器。

阻尼比通常用ζ来表示，它是一个无量纲的参数，反映了实际阻尼器的阻尼效果相对于临界阻尼效果的大小。

阻尼比越大，阻尼效果越强，系统的振动幅度会更快地减小，系统也会更快地达到稳定状态。

而阻尼比越小，系统的振动幅度会越大，系统达到稳定状态的时间也会更长。

对于线性阻尼器，阻尼比可以通过以下公式进行计算：ζ = c / (2 * √(mk))ζ表示阻尼比，c表示阻尼器的阻尼系数，m表示系统的质量，k 表示系统的刚度。

这个公式描述了阻尼比和阻尼器的特性、系统的质量和刚度之间的关系。

在实际设计中，需要根据实际工程需求和系统参数来确定阻尼比的大小，以确保系统具有良好的稳定性和减振效果。

值得注意的是，阻尼比并不是越大越好，也不是越小越好。

在设计阻尼器时，需要根据系统的振动特性和工作环境来确定合适的阻尼比。

过大的阻尼比可能导致系统反应迟钝，振动幅度较小，但系统稳定性差；而过小的阻尼比可能导致系统振动幅度过大，在系统达到稳定状态前会经历长时间的振荡。

在实际的工程设计中，经常需要通过试验和模拟来确定阻尼比的大小。

通过对系统进行振动分析和实验测试，可以获得系统的振动特性，从而确定合适的阻尼比。

工程师需要综合考虑系统的质量、刚度、工作环境等因素，来确定阻尼比的大小，以实现系统的稳定和减振效果。

阻尼器阻尼比的计算公式为ζ = c / (2 * √(mk))，其中阻尼比反映了阻尼器的阻尼效果相对于临界阻尼效果的大小。

在设计阻尼器时，需要根据系统的振动特性和工作环境来确定合适的阻尼比，以实现系统的稳定和减振效果。

阻尼比阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用。

在土木、机械、航天等领域是结构动力学的一个重要概念，指阻尼系数与临界阻尼系数之比，表达结构体标准化的阻尼大小。

主要概念阻尼比是无单位量纲，表示了结构在受激振后振动的衰减形式。

可分为等于1，等于0, 大于1，0~1之间4种，阻尼比=0即不考虑阻尼系统，结构常见的阻尼比都在0~1之间。

ζ<1的单自由度系统自由振动下的位移u(t) = exp(-ζ wn t)*A cos (wd t - Φ )，其中wn 是结构的固有频率，wd = wn*sqrt(1-ζ^2) ,Φ为相位移.Φ和常数A 由初始条件决定。

影响因素主要针对土木、机械、航天等领域的阻尼比定义来讲解。

阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有（1）材料阻尼、这是能量耗散的主要原因。

（2）周围介质对振动的阻尼。

（3）节点、支座联接处的阻尼（4）通过支座基础散失一部分能量。

（5）结构的工艺性对振动的阻尼。

计算方法对于小阻尼情况[1]：1) 阻尼比可以用定义来计算，及ζ=C/C0；2) ζ=C/(2*m*w) % w为结构圆频率3) ζ=ita/2 % ita 为材料损耗系数4) ζ=1/2/Qmax % Qmax 为共振点放大比，无量纲5) ζ=delta/2/pi % delta是对数衰减率，无量纲6) ζ=Ed/W/2/pi % 损耗能与机械能之比再除以4pi取值方式对结构基本处于弹性状态的的情况，各国都根据本国的实测数据并参考别国的资料，按结构类型和材料分类给出了供一般分析采用的所谓典型阻尼比的值。

《建筑抗震设计规范》GB50011-2010第8.2.2条规定，钢结构抗震计算的阻尼比宜符合下列规定：（1）多遇地震下的计算，高度不大于50m是可取0.04，高度大于50m且小于200m时可取0.03，高度不小于200m时宜取0.02.（3）罕遇地震下的弹塑性分析，阻尼比可取0.05。

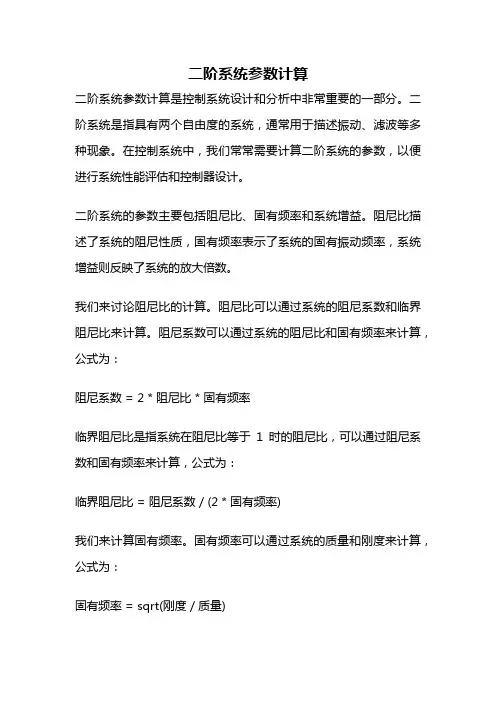

二阶系统参数计算二阶系统参数计算是控制系统设计和分析中非常重要的一部分。

二阶系统是指具有两个自由度的系统，通常用于描述振动、滤波等多种现象。

在控制系统中，我们常常需要计算二阶系统的参数，以便进行系统性能评估和控制器设计。

二阶系统的参数主要包括阻尼比、固有频率和系统增益。

阻尼比描述了系统的阻尼性质，固有频率表示了系统的固有振动频率，系统增益则反映了系统的放大倍数。

我们来讨论阻尼比的计算。

阻尼比可以通过系统的阻尼系数和临界阻尼比来计算。

阻尼系数可以通过系统的阻尼比和固有频率来计算，公式为：阻尼系数 = 2 * 阻尼比 * 固有频率临界阻尼比是指系统在阻尼比等于1时的阻尼比，可以通过阻尼系数和固有频率来计算，公式为：临界阻尼比 = 阻尼系数 / (2 * 固有频率)我们来计算固有频率。

固有频率可以通过系统的质量和刚度来计算，公式为：固有频率 = sqrt(刚度 / 质量)其中，质量是指系统的质量，刚度是指系统的刚度。

固有频率是系统在没有任何外界干扰时的振动频率。

我们来计算系统增益。

系统增益可以通过系统的输出和输入之间的关系来计算。

在频域中，系统增益可以通过系统的传递函数来计算。

传递函数是指系统的输出和输入之间的比值，通常用一个复数来表示。

在时域中，系统增益可以通过系统的冲击响应或阶跃响应来计算。

冲击响应是指系统对一个冲击输入的响应，阶跃响应是指系统对一个阶跃输入的响应。

通过计算阻尼比、固有频率和系统增益，我们可以对二阶系统的性能进行评估和控制器设计。

阻尼比决定了系统的响应速度和稳定性，固有频率决定了系统的振动频率，系统增益决定了系统的放大倍数。

在进行二阶系统参数计算时，我们需要准确地知道系统的物理特性和输入输出关系。

同时，我们还需要考虑系统的非线性和时变性对参数计算的影响。

总结起来，二阶系统参数计算是控制系统设计和分析中的重要内容。

通过计算阻尼比、固有频率和系统增益，我们可以对系统的性能进行评估和控制器设计。

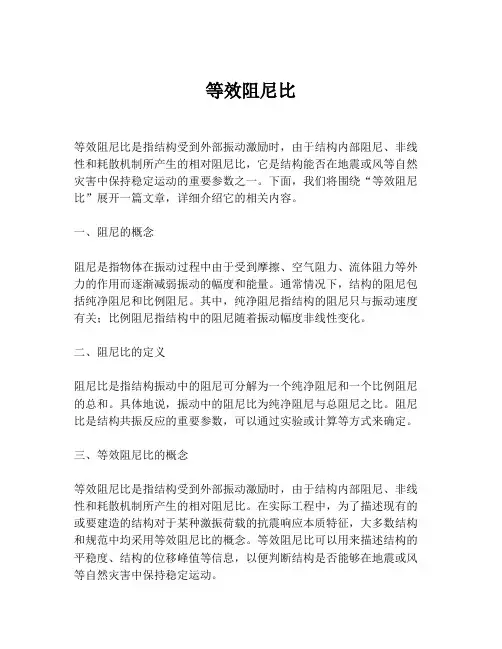

等效阻尼比等效阻尼比是指结构受到外部振动激励时，由于结构内部阻尼、非线性和耗散机制所产生的相对阻尼比，它是结构能否在地震或风等自然灾害中保持稳定运动的重要参数之一。

下面，我们将围绕“等效阻尼比”展开一篇文章，详细介绍它的相关内容。

一、阻尼的概念阻尼是指物体在振动过程中由于受到摩擦、空气阻力、流体阻力等外力的作用而逐渐减弱振动的幅度和能量。

通常情况下，结构的阻尼包括纯净阻尼和比例阻尼。

其中，纯净阻尼指结构的阻尼只与振动速度有关；比例阻尼指结构中的阻尼随着振动幅度非线性变化。

二、阻尼比的定义阻尼比是指结构振动中的阻尼可分解为一个纯净阻尼和一个比例阻尼的总和。

具体地说，振动中的阻尼比为纯净阻尼与总阻尼之比。

阻尼比是结构共振反应的重要参数，可以通过实验或计算等方式来确定。

三、等效阻尼比的概念等效阻尼比是指结构受到外部振动激励时，由于结构内部阻尼、非线性和耗散机制所产生的相对阻尼比。

在实际工程中，为了描述现有的或要建造的结构对于某种激振荷载的抗震响应本质特征，大多数结构和规范中均采用等效阻尼比的概念。

等效阻尼比可以用来描述结构的平稳度、结构的位移峰值等信息，以便判断结构是否能够在地震或风等自然灾害中保持稳定运动。

四、等效阻尼比的计算方法在结构动态分析过程中，通常采用下列方法计算等效阻尼比：1、基于能量法的等效阻尼比计算方法。

该方法根据能量守恒原理，通过计算结构等效阻尼所消耗的能量与荷载输入的能量之比，来计算等效阻尼比。

2、基于频率响应函数的等效阻尼比计算方法。

该方法通过当前振坑与历史振动过程中的频率响应函数和等效滞回力来计算等效阻尼比。

这种方法相对于能量法计算更加精确，但需要借助于专业的软件进行。

3、基于反应谱的等效阻尼比计算方法。

该方法利用结构在地震波动力作用下的反应谱模型，使用求最小总能量消耗原则来确定等效阻尼比。

这种方法相对于前两种方法更加简单易行，但精度可能会有所下降。

综上所述，等效阻尼比是结构动态响应分析中的重要参数，它对结构的稳定性、平稳度和位移峰值等方面均有一定的影响。

赛车阻尼比率计算公式在赛车运动中，阻尼比率是一个非常重要的参数，它影响着赛车的行驶性能和稳定性。

阻尼比率的计算公式是一个复杂的数学模型，它涉及到赛车的速度、重量、悬挂系统和减震器等多个因素。

本文将介绍赛车阻尼比率的计算公式，并对其影响因素进行分析。

阻尼比率的计算公式可以表示为：Damping Ratio = (C / 2 sqrt(k m))。

其中，Damping Ratio表示阻尼比率，C表示减震器的阻尼系数，k表示弹簧的刚度，m表示赛车的质量。

在这个公式中，减震器的阻尼系数C是一个重要的参数，它决定了减震器对赛车悬挂系统的控制能力。

通常来说，减震器的阻尼系数越大，阻尼比率就越高，赛车的悬挂系统就会更加稳定。

而弹簧的刚度k和赛车的质量m也会对阻尼比率产生影响，弹簧的刚度越大，赛车的质量越大，阻尼比率就会越高。

阻尼比率的计算公式可以帮助赛车工程师们优化赛车的悬挂系统，提高赛车的行驶性能和稳定性。

通过调整减震器的阻尼系数、弹簧的刚度和赛车的质量，可以使赛车在高速行驶时更加稳定，在弯道行驶时更加灵活，从而取得更好的比赛成绩。

除了上述的影响因素外，赛车阻尼比率的计算公式还受到赛道路况、气温、湿度等外部环境因素的影响。

在不同的赛道和不同的气候条件下，赛车的阻尼比率可能会有所不同，因此赛车工程师们需要根据具体情况进行调整。

总之，赛车阻尼比率的计算公式是一个复杂的数学模型，它涉及到多个因素的综合影响。

通过对阻尼比率的计算和分析，赛车工程师们可以优化赛车的悬挂系统，提高赛车的行驶性能和稳定性，从而取得更好的比赛成绩。

希望本文对赛车阻尼比率的计算公式有所帮助，谢谢阅读。

说明：在下面的数据处理中，如1A，11d T，1δ，1ξ，1n T，1nω：表示第一次实1验中第一、幅值、对应幅值时间、变化率、阻尼比、无阻尼固有频率。

第二次和和三次就是把对应的1改成2或3.由于在编缉公式时不注意２，３与平方，三次方会引起误会，请老师见谅！！Ap0308104 陈建帆2006-7-1 实验题目：悬臂梁一阶固有频率及阻尼系数测试一、实验要求以下：1. 用振动测试的方法，识别一阻尼结构的（悬臂梁）一阶固有频率和阻尼系数；2. 了解小阻尼结构的衰减自由振动形态；3. 选择传感器，设计测试方案和数据处理方案，测出悬臂梁的一阶固有频率和阻尼根据测试曲线，读取数据，识别悬臂梁的一阶固有频率和阻尼系数。

二、实验内容识别悬臂梁的二阶固有频率和阻尼系数。

三、测试原理概述：1，瞬态信号可以用三种方式产生，有脉冲激振，阶跃激振，快速正弦扫描激振。

2，脉冲激励用脉冲锤敲击试件，产生近似于半正弦的脉冲信号。

信号的有效频率取决于脉冲持续时间τ，τ越小则频率范围越大。

3.幅值：幅值是振动强度的标志，它可以用峰值、有效值、平均值等方法来表示。

频率：不同的频率成分反映系统内不同的振源。

通过频谱分析可以确定主要频率成分及其幅值大小，可以看到共振时的频率，也就可以得到悬臂梁的固有频率4、阻尼比的测定自由衰减法: 在结构被激起自由振动时，由于存在阻尼，其振幅呈指数衰减波形，可算出阻尼比。

一阶固有频率和阻尼比的理论计算如下：113344423.515(1)2=210;70;4;285;7800;,1212,, Ix= 11.43 cm Iy= 0.04 cm 0.004 2.810,,1x y y f kg E pa b mm h mm L mm mab a bI I I m m E L πρρ-----------⨯======⨯=⨯固x y ＝式惯性矩：把数据代入I 后求得载面积：S ＝bh=0.07m 把S 和I 及等数据代入（）式，求得本41.65()HZ 固理悬臂梁理论固有频率f ＝阻尼比计算如下：2221111220,2,........ln ,,22;n d n n nd n d n T ii i j ji i i i j i i i j i n d i jn d n d d d d x dx c kx dt dtc e A A A A A T A T T ξωξωωξωωωξωωηηδξωωωωωπδπξ++-++++++++=++===≈==⨯⨯⨯==≈2二阶系统的特征方程为S 微分方程：m 很少时，可以把。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载阻尼比的计算地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容说明：在下面的数据处理中，如，，，，，：表示第一次实验中第一、幅值、对应幅值时间、变化率、阻尼比、无阻尼固有频率。

第二次和和三次就是把对应的1改成2或3.由于在编缉公式时不注意２，３与平方，三次方会引起误会，请老师见谅！！Ap0308104 陈建帆2006-7-1实验题目：悬臂梁一阶固有频率及阻尼系数测试实验要求以下：1. 用振动测试的方法，识别一阻尼结构的（悬臂梁）一阶固有频率和阻尼系数；2. 了解小阻尼结构的衰减自由振动形态；3. 选择传感器，设计测试方案和数据处理方案，测出悬臂梁的一阶固有频率和阻尼根据测试曲线，读取数据，识别悬臂梁的一阶固有频率和阻尼系数。

二、实验内容识别悬臂梁的二阶固有频率和阻尼系数。

三、测试原理概述：1，瞬态信号可以用三种方式产生，有脉冲激振，阶跃激振，快速正弦扫描激振。

2，脉冲激励用脉冲锤敲击试件，产生近似于半正弦的脉冲信号。

信号的有效频率取决于脉冲持续时间τ，τ越小则频率范围越大。

3. 幅值：幅值是振动强度的标志，它可以用峰值、有效值、平均值等方法来表示。

频率：不同的频率成分反映系统内不同的振源。

通过频谱分析可以确定主要频率成分及其幅值大小，可以看到共振时的频率，也就可以得到悬臂梁的固有频率4、阻尼比的测定自由衰减法 : 在结构被激起自由振动时，由于存在阻尼，其振幅呈指数衰减波形，可算出阻尼比。

一阶固有频率和阻尼比的理论计算如下：阻尼比计算如下：在这个实验中，我们使用的是自由衰减法，以下是实验应该得到的曲线样本及物理模型。

实验步骤及内容1，按要求，把各实验仪器连接好接入电脑中，然后在悬臂梁上粘紧压电式加速度传感器打开计算机，。

之答禄夫天创作说明：在下面的数据处置中, 如1A, 11d T, 1δ, 1ξ, 1n T, 1nω：暗1示第一次实验中第一、幅值、对应幅值时间、变动率、阻尼比、无阻尼固有频率.第二次和和三次就是把对应的1改成2或3.由于在主笔公式时不注意２, ３与平方, 三次方会引起误会, 请老师见谅！！Ap0308104 陈建帆2006-7-1实验题目：悬臂梁一阶固有频率及阻尼系数测试一、实验要求以下：1. 用振动测试的方法, 识别一阻尼结构的（悬臂梁）一阶固有频率和阻尼系数；2. 了解小阻尼结构的衰减自由振动形态；3. 选择传感器, 设计测试方案和数据处置方案, 测出悬臂梁的一阶固有频率和阻尼根据测试曲线, 读取数据, 识别悬臂梁的一阶固有频率和阻尼系数.二、实验内容识别悬臂梁的二阶固有频率和阻尼系数.三、测试原理概述：1, 瞬态信号可以用三种方式发生, 有脉冲激振, 阶跃激振, 快速正弦扫描激振.2, 脉冲激励用脉冲锤敲击试件, 发生近似于半正弦的脉冲信号.信号的有效频率取决于脉冲继续时间τ, τ越小则频率范围越年夜.3. 幅值：幅值是振动强度的标识表记标帜, 它可以用峰值、有效值、平均值等方法来暗示. 频率：分歧的频率成份反映系统内分歧的振源.通过频谱分析可以确定主要频率成份及其幅值年夜小, 可以看到共振时的频率, 也就可以获得悬臂梁的固有频率4、阻尼比的测定自由衰减法 : 在结构被激起自由振动时, 由于存在阻尼, 其振幅呈指数衰减波形, 可算出阻尼比.一阶固有频率和阻尼比的理论计算如下：113344423.515(1)2=210;70;4;285;7800,1212,, Ix= 11.43 cm Iy= 0.04 cm 0.004 2.810,,1x y y f kg E pa b mm h mm L mm ab a bI I I m m E L πρρ-----------⨯======⨯=⨯固x y ＝式惯性矩：把数据代入I 后求得载面积：S ＝bh=0.07m 把S 和I 及等数据代入（）式，求得本41.65()HZ 固理悬臂梁理论固有频率f ＝阻尼比计算如下：在这个实验中, 我们使用的是自由衰减法, 以下是实验应该获得的曲线样本及物理模型.实验步伐及内容1, 按要求, 把各实验仪器连接好接入电脑中, 然后在悬臂梁上粘紧压电式加速度传感器翻开计算机, .. 2, 翻开计算机, 启动计算机上的“振动测试及谱分析 .vi ”. 3, 选择适当的采样频率和采样点数以及硬件增益.点击 LabVIEW 上的运行按钮（ Run ）观察由脉冲信号引起梁自由衰减的曲线的波形和频谱.4, 检验考试输入分歧的滤波截止频率, 观察振动信号的波形和频谱的变动.5，检验考试输入分歧的采样频率和采样点数以及硬件增益, 观察振动信号的波形变动.6，根椐最合适的参数选择, 显示最佳的结果.然后按下“结束按钮, 完成信号收集.最后我选择的参数是：采样频率fs 为512HZ,采样点数N为512点.7，记录数据, copy读到数据的法式, 关闭计算机.软件设计法式：第一次实验数据记录及分析：为了准确读取数据, 可以在原法式中增加一个可以读取框图.是第一组衰减振荡信号的数据图.任意选取其中幅值较年夜的连续的7个幅值, 获得如下数据及处置如下：111111112345671111112340.13806;0.12707;0.11365;0.10632;0.09167;0.09045;018413;331815;473314;614714;d d d d A A A A A A A T s T s T s T s ========-==-==-==-=234567幅值：时间：T =4s ,T =18s ,T =33s,T =47s,T =61s, T =74s, T =88s;1156746113;887414d d T s T s=-==-=11171110.053980.089510.08951;0.014253770.034452 6.28141413.99858(HZd dA IN IN A sT ST δδξπωωω============11d d n n d 从得到的周期可知，T ，而T 得T 为有阻尼的信号周期，T 为无阻尼信号的周期。

岩石阻尼比1. 引言岩石阻尼比是一个重要的地震工程参数，用于描述岩石在地震波传播过程中对振动的抑制能力。

本文将深入探讨岩石阻尼比的定义、影响因素以及其在地震工程中的应用。

2. 岩石阻尼比的定义岩石阻尼比是指岩石对振动的能量耗散能力与其储存能力之比。

它是一个无量纲的参数，通常用ξ表示，计算公式为：ξ = (2πΔE) / (ωE₀²)其中，ΔE是岩石在一个完整振动周期内耗散的能量，ω是振动的角频率，E₀是振动周期开始时的总能量。

3. 影响岩石阻尼比的因素岩石阻尼比受多种因素的影响，下面列举了一些主要的因素：3.1 岩石的物理性质岩石的物理性质包括密度、弹性模量、剪切模量等。

这些性质会影响岩石的振动特性，进而影响岩石的阻尼比。

3.2 岩石的结构特征岩石的结构特征包括孔隙度、裂隙度、孔隙连通性等。

这些特征会影响岩石内部的能量传递和耗散，从而影响阻尼比。

3.3 岩石的应力状态岩石的应力状态对其阻尼比也有一定影响。

在不同的应力状态下，岩石的振动特性会发生变化，进而影响阻尼比的大小。

3.4 岩石的温度岩石的温度会影响其内部的能量传递和耗散过程，从而对阻尼比产生影响。

4. 岩石阻尼比在地震工程中的应用岩石阻尼比在地震工程中有着重要的应用价值，下面将介绍一些常见的应用场景：4.1 地震动响应分析地震动响应分析是地震工程中的一项重要任务，通过模拟地震波在结构物中的传播和相互作用过程，来评估结构物的受力性能。

岩石阻尼比是地震动响应分析中的一个重要参数，它可以影响结构物的动力特性和响应。

4.2 结构物的设计与优化在结构物的设计与优化过程中，岩石阻尼比可以作为一个重要的设计参数。

通过调整岩石阻尼比的大小，可以改变结构物的动力特性，从而提高结构物的抗震性能。

4.3 地震波能量耗散地震波在传播过程中会遇到各种阻尼，其中岩石阻尼是一种重要的能量耗散机制。

研究岩石阻尼比可以帮助我们更好地理解地震波的能量传递和耗散过程。
