弱电智能化各系统介绍，基础知识入门讲解（一）引言概述:弱电智能化系统是指通过信息技术手段将弱电系统与计算机网络相结合，实现自动化控制和智能化管理的一种技术体系。

本文将介绍弱电智能化系统的基础知识，包括其概念、分类和应用领域。

正文内容:1. 弱电智能化系统的概念和分类:- 弱电智能化系统是指利用先进的信息技术手段，将弱电设备与计算机网络相连接，实现智能控制和管理的系统。

- 弱电智能化系统根据应用领域的不同，可以分为安防系统、楼宇自控系统、智能家居系统等几大类。

1.1 安防系统:- 视频监控系统：通过摄像头和监控设备，实时监测目标区域的情况，并提供录像和远程监控功能。

- 门禁系统：利用刷卡、指纹等身份认证技术，控制进出口门的开关，提高安全性。

- 报警系统：通过烟雾、火灾或入侵等传感器的监测，及时发出警报，保障人员和财产安全。

1.2 楼宇自控系统:- 空调控制系统：通过温度、湿度等传感器实时监测室内环境，智能调节空调工作状态，提供舒适的办公环境。

- 照明控制系统：根据光照强度和人员活动情况智能控制灯光的开关和亮度，节约能源，提高照明质量。

- 电力能源监测系统：监测楼宇电力用量和负荷情况，实时分析并控制能源使用，降低能源消耗。

1.3 智能家居系统:- 家庭安防系统：通过视频监控、门禁和报警等设备，保障家庭的安全。

- 家居自动化系统：通过智能控制设备，实现家电、照明等功能的远程控制和自动化管理。

- 环境智能监测系统：监测室内温度、湿度、空气质量等环境指标，提供智能化的环境调节和控制。

2. 弱电智能化系统的应用领域:- 商业建筑：如写字楼、购物中心、酒店等。

- 工业园区和厂房：用于监测、控制和优化厂内设备和能源运行。

- 居民小区和住宅楼：提供安全监控、环境调节和家居自动化等功能。

- 公共设施：如学校、医院、机场等。

3. 弱电智能化系统的优势和挑战:- 优势:- 自动化控制和智能管理，提高工作效率和生活质量。

建造智能化系统的组成：通信网络系统、安全防范系统、火灾报警及消防联动系统、信息网络系统、建造设备自动监控系统、综合布线系统等。

一、通信网络系统(cns)通信网络系统是建造物内的语音、数据、图象传输的基础，同时与外部通信网络相连，确保信息畅通和实现信息共享。

包括电话通信系统、有线电视系统和公共广播系统。

(一)电话通信系统(电话网)电话通信系统主要包括用户交换设备、通信路线和用户终端设备三大部份。

(二)有线电视系统(有线电视网)1．有线电视系统的组成有线电视系统由信号源、前端系统、干线系统和分配网络系统等四部份组成。

2．有线电视系统的主要设备包括接收天线、放大器、调制器、混合器、分配器、分支器、传输线和用户终端等。

(三)公共广播音响系统公共广播系统是对公共场所进行广播的系统，简称为 pa 系统，它是广播系统中的一大类型。

1．公共广播系统设置在物业管理区域，通常将服务广播与事故广播设为一个系统，平时用于服务性广播，当浮现事故时，则用于事故广播，如发生火灾，可用于引导人员疏散。

2．公共广播系统组成(1)音源设备(2)功率放大器(3)扬声装置：用于事故广播的扬声器不得设置开关和音量调节。

(4)传输路线：应优先满足事故广播的需要；应具有阻燃性，应按楼层或者划分的报警区分路配线，各输出分路应设有输出显示信号和保护控制装置。

二、安全防范系统(sas)(一)门禁系统(出入口管理系统)门禁系统主要由对讲门机 (普通对讲门机和可视对讲门机) 和电控锁 (钥匙电控锁、磁卡电控锁、 ic 卡电控锁、密码电控锁和指纹电控锁等)组成，由于物联网的普及，现已增加手机摇一摇开启功能及远程手机控制功能。

(二)入侵报警系统(周界防越报警系统、防盗报警系统)(1)入侵报警探测器有门窗磁性开关、玻璃破碎探测器、被动型红外线探测器和主动型红外线探测器(截断型、反射型) 、微波探测器、超声波探测器、双鉴(或者三鉴)探测器、线圈传感器和泄漏电缆传感器等。

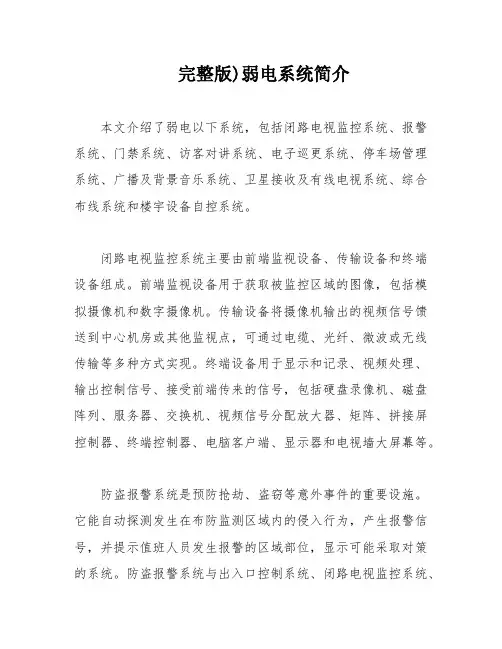

完整版)弱电系统简介本文介绍了弱电以下系统，包括闭路电视监控系统、报警系统、门禁系统、访客对讲系统、电子巡更系统、停车场管理系统、广播及背景音乐系统、卫星接收及有线电视系统、综合布线系统和楼宇设备自控系统。

闭路电视监控系统主要由前端监视设备、传输设备和终端设备组成。

前端监视设备用于获取被监控区域的图像，包括模拟摄像机和数字摄像机。

传输设备将摄像机输出的视频信号馈送到中心机房或其他监视点，可通过电缆、光纤、微波或无线传输等多种方式实现。

终端设备用于显示和记录、视频处理、输出控制信号、接受前端传来的信号，包括硬盘录像机、磁盘阵列、服务器、交换机、视频信号分配放大器、矩阵、拼接屏控制器、终端控制器、电脑客户端、显示器和电视墙大屏幕等。

防盗报警系统是预防抢劫、盗窃等意外事件的重要设施。

它能自动探测发生在布防监测区域内的侵入行为，产生报警信号，并提示值班人员发生报警的区域部位，显示可能采取对策的系统。

防盗报警系统与出入口控制系统、闭路电视监控系统、访客对讲系统和电子巡更系统等一起构成了安全防范系统。

一旦发生突发事件，就能通过声光报警信号在安保控制中心准确显示出事地点，使于迅速采取应急措施。

防盗报警系统由探测器、传输通道和报警控制器三部分构成。

报警探测器是防盗报警系统的关键，由传感器和信号处理组成，用于探测入侵者入侵行为。

传感器是报警探测器的核心元件，采用不同原理的传感器件可以构成不同种类、不同用途、达到不同探测目的的报警探测装置。

报警探测器按工作原理、方式和探测范围的不同可分为多种类型。

报警系统需采用智能网络专用协议传输，总线式通讯，以最简洁的系统架构，便于设计、施工、使用和管理维护。

报警控制主机有多防区机型可供选择，足以满足各种场所的防盗报警需要。

电话报警、联网报警等方式极为方便，采用总线方式布线可以降低系统造价。

保安中心通过监控管理软件实时监测各种系统状态，可以对报警系统进行双向控制，构成多级联网报警系统。

弱电工程作为一个综合性强、技术复杂的工程领域，涵盖了多个分项工程。

以下是对弱电工程包含的分项工程进行的详细阐述。

一、通信系统工程通信系统工程是弱电工程的重要组成部分，它主要涵盖电话通信系统、计算机网络系统以及数据传输系统。

电话通信系统负责实现建筑物内部的语音通信，包括电话线路的铺设、电话交换机的安装与调试等。

计算机网络系统则负责构建高效、稳定的网络环境，实现数据的共享和传输。

数据传输系统则利用光缆、网线等传输介质，实现数据的高速、稳定传输。

二、广播音响系统广播音响系统主要用于公共场所的音频播放，包括背景音乐、紧急广播等。

它涉及到音频设备的选型、安装和调试，以及音频信号的传输和处理。

通过广播音响系统，可以实现音频信息的实时播放和传递，满足人们的日常需求。

三、电视信号工程电视信号工程主要包括有线电视系统和卫星电视接收系统。

有线电视系统负责将电视信号传输到用户终端，实现电视节目的观看。

详情+V bairui191而卫星电视接收系统则通过卫星接收设备，接收卫星传送的电视信号，为用户提供更加丰富的电视节目选择。

四、智能消防系统智能消防系统是弱电工程中的重要安全系统，它涵盖了火灾自动报警系统、消防联动控制系统以及消防通信系统等。

火灾自动报警系统能够在火灾发生时及时发出警报，提醒人员疏散；消防联动控制系统则能够自动控制消防设备的启动和关闭，实现火灾的自动扑救；消防通信系统则保障了消防部门与现场人员的实时通信，提高灭火效率。

五、安全防范系统安全防范系统是弱电工程中不可或缺的一部分，它主要包括闭路电视监控系统、防盗报警系统、门禁控制系统以及巡更系统等。

闭路电视监控系统通过摄像头对特定区域进行实时监控，确保场所的安全；防盗报警系统则能够在入侵发生时发出警报，提醒人员采取相应措施；门禁控制系统则通过刷卡、密码等方式控制人员进出，提高场所的安全性；巡更系统则用于管理巡逻人员的工作情况，确保巡逻工作的有效性。

六、楼宇自动化系统楼宇自动化系统是弱电工程中的高级应用，它通过将各种智能化设备集成在一起，实现对建筑物内部环境的自动调节和控制。

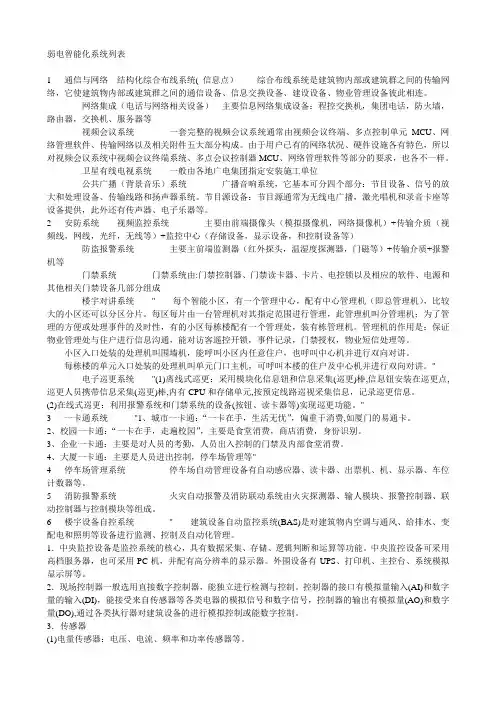

弱电智能化系统列表1 通信与网络结构化综合布线系统( 信息点）综合布线系统是建筑物内部或建筑群之间的传输网络，它使建筑物内部或建筑群之间的通信设备、信息交换设备、建设设备、物业管理设备彼此相连。

网络集成（电话与网络相关设备）主要信息网络集成设备：程控交换机，集团电话，防火墙，路由器，交换机、服务器等视频会议系统一套完整的视频会议系统通常由视频会议终端、多点控制单元MCU、网络管理软件、传输网络以及相关附件五大部分构成。

由于用户已有的网络状况、硬件设施各有特色，所以对视频会议系统中视频会议终端系统、多点会议控制器MCU、网络管理软件等部分的要求，也各不一样。

卫星有线电视系统一般由各地广电集团指定安装施工单位公共广播（背景音乐）系统广播音响系统，它基本可分四个部分：节目设备、信号的放大和处理设备、传输线路和扬声器系统。

节目源设备：节目源通常为无线电广播，激光唱机和录音卡座等设备提供，此外还有传声器、电子乐器等。

2 安防系统视频监控系统主要由前端摄像头（模拟摄像机，网络摄像机）+传输介质（视频线，网线，光纤，无线等）+监控中心（存储设备，显示设备，和控制设备等）防盗报警系统主要主前端监测器（红外探头，温湿度探测器，门磁等）+传输介质+报警机等门禁系统门禁系统由:门禁控制器、门禁读卡器、卡片、电控锁以及相应的软件、电源和其他相关门禁设备几部分组成楼宇对讲系统" 每个智能小区，有一个管理中心，配有中心管理机（即总管理机），比较大的小区还可以分区分片。

每区每片由一台管理机对其指定范围进行管理，此管理机叫分管理机；为了管理的方便或处理事件的及时性，有的小区每栋楼配有一个管理处，装有栋管理机。

管理机的作用是：保证物业管理处与住户进行信息沟通，能对访客遥控开锁，事件记录，门禁授权，物业短信处理等。

小区入口处装的处理机叫围墙机，能呼叫小区内任意住户，也呼叫中心机并进行双向对讲。

每栋楼的单元入口处装的处理机叫单元门口主机，可呼叫本楼的住户及中心机并进行双向对讲。

弱电智能化系统基础知识弱电智能化系统包括如下系统模块：1、综合布线系统2、计算机网络系统3、安防监控系统4、消防广播及背景音乐系统5、智能对讲系统6、整体机房系统7、巡更系统8、智能家居系统9、停车场管理系统10、门禁一卡通系统11、LED及大屏显示系统12、有线电视及卫星接收系统13、远程视频电视电话/会议系统14、楼宇自控系统15、报警系统16、电子围栏系统综合布线系统品牌：康普、美国西蒙、molex、泛达、施耐德、梅兰日兰、TCL、罗格朗、普天、ADC、耐克森、易初、唯康、文德综合布线系统（简称PDS）是一种集成化通用传输系统，在楼宇和园区范围内，利用双绞线或光缆来传输信息，可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。

PDS使用标准的双绞线和光纤，支持高速率的数据传输。

PDS使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的集中管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。

目前综合布线领域广泛遵循的标准是EIA/TIA-568、ISO/IEC 11801、EIA/TIA TSB-67。

综合布线系统分为六个子系统：一、建筑群连接子系统；二、设备间子系统；三、干线（垂直）子系统；四、管理子系统；五、水平子系统；六、工作区子系统；工作区子系统提供从水平子系统的信息插座到用户终端设备之间的连接。

它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和输入/输出（I/O）之间搭接。

水平子系统是由配线间至信息插座的配线电缆和工作区用的信息插座等组成。

包括双绞线电缆、信息插座等。

干线（垂直）子系统是由设备间子系统、管理子系统和水平子系统的引入口设备之间的相互连接电缆组成。

它是建筑物内的主干电缆、用于楼层之间垂直干线电缆的统称。

设备间子系统是在大楼的适当地方安装进出线设备和主配线架，并进行布线系统管理和维护的场所。

智能化各子系统阐述一、安全防范子系统1、住户报警系统：住户报警系统，公寓楼的底层和顶层窗户需要设置红外报警探头，此项功能是公安局技防办验收要求，每户独立配置报警主机与物业安保机房联网并通过电话向住户手机发送报警信息，是比较先进的作法。

增强系统的稳定性和可靠性。

2、闭路电视监控系统：在一楼大厅和电梯轿厢设置摄像机，此项功能是公安局技防办验收要求，数字化监控是监控技术发展的必然趋势，建立在网络平台上的监控系统具备良好的扩展性和先进性。

3、可视对讲管理及电梯控制系统：可视对讲是住宅公寓的必备系统，电梯控制系统能够更好地为业主提供人性化的服务，为物业管理提供更加先进的管理手段，提高楼盘的档次。

4、电子巡更管理系统：是有效管理物业安保人员的手段。

5、门禁管理系统：建议在住户进户门设置次系统，目前市场上的中高档楼盘均设置次系统，也是方便业主的设备。

二、信息网络子系统1、有线电视网络系统：2、电话网络系统：3、高速宽带网络系统：以上三个子项，在精装修是必须配置到位。

有智能化专业公司来施工，能最大限度的减少业主使用的故障率和保修问题。

三、管理与监控子系统1、自动抄表系统：入住公寓的业主，年轻化和知识化的白领阶层应该居多，在家的时间相对较少，次系统能够为业主更好地提供增值服务。

2、LED液晶信息发布系统：信息发布系统如果能够和物业管理系统、可视对讲系统集成起来使用，铂锐公寓的智能化系统，在南京将是小区智能化系统应用最先进的案例，对提升项目的名声，有很大的帮助。

3、综合物业管理系统和综合服务信息管理系统：对提高物业管理的水平，为业主提供增值服务提供必要的手段，物业管理系统如果能够和信息发布系统、可视对讲系统集成应有，对物业管理水平将有很大的提高4、公共场所和走廊灯光控制节能系统：次系统是更好地为业主服务，并为物业管理节约电费的重要手段。

5、无线对讲系统：是物业管理人员、保安人员进行工作的必备工具。

6、机房系统：是整个公寓智能化系统的心脏，在系统建设中必须得到重视，机房建设的好坏直接关系到整个智能化系统的运行。
