标题栏及明细栏的格式及尺寸

标题栏规定尺寸必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。

例如A3×4的幅面是1189×420，A3的幅面为420×297。

再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。

?图1-1图纸幅面及加长幅面1.2 图框格式及方向符号图纸可以横放也可以竖放。

画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。

格式分为留有装订边和不留装订边两种。

分别见图。

(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。

对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。

同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。

图1-3对中符号与看图方向符号1.3标题栏图纸上必须有标题栏。

一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。

（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。

标题栏主要内容如图1-4所示。

国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容图1-4标题栏及明细表的格式及尺寸2.比例（GB/T14690-93）比例是图中图形与其实物相应要素的线性尺寸之比。

作图时，应尽可能地按机件的实际大小画出以方便看图。

如果机件太大或太小，可采用缩小或放大的比例画图。

国家标准中推荐供优先选用的比例，如表1-2。

必要时也允许采用图1-3中的比例。

同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下方或右侧标注比例。

例如：表1-2国家标准中推荐供表1-3允许采用的比例优先选用的比例图1-5尺寸的组成（1）尺寸界线表示所注尺寸的起止范围，用细实线绘制应由图形的轮廓线，轴线或对称中心线引出。

标题栏：位于每张图纸右下角的图框，与看图方向一致；注意: 标题栏外框线一律用粗实线绘制，右边和底边与图框线重合，内部分格线用细实线绘制标题栏的字体、字高、线型及线宽规定如（标准来自《水利水电制工程图标准》（征求意见稿））（1）A0，A1号图纸标题栏：单位名称为二号加粗仿宋体，宽×高为7*5.6，其余为小三号仿宋体，宽×高为4*3.2。

（2）A2,A3号图纸标题栏：单位名称为三号加粗仿宋体，宽×高为4*3.2，其余为小四号仿宋体，宽×高为3*2.4。

（3）A4号图纸标题栏：单位名称为为五号加粗仿宋体，宽×高为3*2.4，其余为五号仿宋体，宽×高为3*2.4。

1.零件图中的标题栏2.国标GB10609.1－1989的规定明细栏示例，每张图纸上都必须画出标题栏，装配图有明细表。

明细表按下图所示绘制和填写15 15零 件 名 称 制图 审核 日期 日期 所 属 单 位 材料 数量 比例 15 25 20 140 8 35 图号装配图零部件序号及明细栏标准标准来自（/view/068eaff7ba0d4a7302763a67.html）一：装配图中的零（部）件序号和明细表为了便于看图和图纸的配套管理以及生产组织工作的需要，装配图中的零件和部件都必须编写序号，同时要编制相应的明细栏。

1、零、部件的序号（1）一般规定1）装配图中所有零、部件都必须编写序号。

2）装配图中，一个部件可只编写一个序号，同一装配图中，尺寸规格完全相同的零、部件，只编一个序号。

3）装配图中的零、部件的序号应与明细栏中的序号一致（2）序号的标注形式零、部件序号标注的基本形式如图标注一个完整的序号，一般应有三个部分：指引线、水平线（或圆圈）及序号数字。

1）指引线指引线用细实线绘制，应自所指部分的可见轮廓内引出，并在可见轮廓内的起始端画一圆点。

2）水平线或圆圈水平线或圆圈用细实线绘制，用以注写序号数字。

标题栏：位于每张图纸右下角的图框，与看图方向一致；注意: 标题栏外框线一律用粗实线绘制，右边和底边与图框线重合，内部分格线用细实线绘制标题栏的字体、字高、线型及线宽规定如（标准来自《水利水电制工程图标准》（征求意见稿））（1）A0，A1号图纸标题栏：单位名称为二号加粗仿宋体，宽×高为7*5.6，其余为小三号仿宋体，宽×高为4*3.2。

（2）A2,A3号图纸标题栏：单位名称为三号加粗仿宋体，宽×高为4*3.2，其余为小四号仿宋体，宽×高为3*2.4。

（3）A4号图纸标题栏：单位名称为为五号加粗仿宋体，宽×高为3*2.4，其余为五号仿宋体，宽×高为3*2.4。

1.零件图中的标题栏2.国标GB10609.1－1989的规定15 15零 件 名 称 制图 审核 日期 日期 所 属 单 位 材料 数量 比例 15 25 20 140 8 35 图号明细栏示例，每张图纸上都必须画出标题栏，装配图有明细表。

明细表按下图所示绘制和填写装配图零部件序号及明细栏标准标准来自（/view/068eaff7ba0d4a7302763a67.html）一：装配图中的零（部）件序号和明细表为了便于看图和图纸的配套管理以及生产组织工作的需要，装配图中的零件和部件都必须编写序号，同时要编制相应的明细栏。

1、零、部件的序号（1）一般规定1）装配图中所有零、部件都必须编写序号。

2）装配图中，一个部件可只编写一个序号，同一装配图中，尺寸规格完全相同的零、部件，只编一个序号。

3）装配图中的零、部件的序号应与明细栏中的序号一致（2）序号的标注形式零、部件序号标注的基本形式如图标注一个完整的序号，一般应有三个部分：指引线、水平线（或圆圈）及序号数字。

1）指引线指引线用细实线绘制，应自所指部分的可见轮廓内引出，并在可见轮廓内的起始端画一圆点。

2）水平线或圆圈水平线或圆圈用细实线绘制，用以注写序号数字。

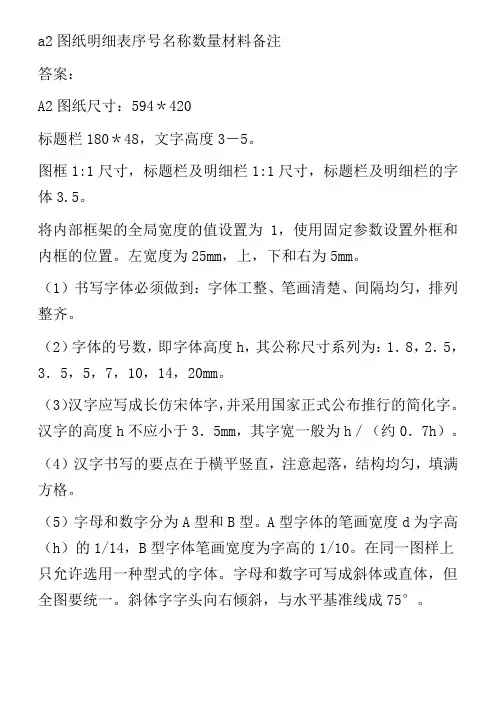

a2图纸明细表序号名称数量材料备注
答案：
A2图纸尺寸：594＊420
标题栏180＊48，文字高度3－5。

图框1:1尺寸，标题栏及明细栏1:1尺寸，标题栏及明细栏的字体3.5。

将内部框架的全局宽度的值设置为1，使用固定参数设置外框和内框的位置。

左宽度为25mm，上，下和右为5mm。

（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。

（2）字体的号数，即字体高度h，其公称尺寸系列为：1．8，2．5，3．5，5，7，10，14，20mm。

（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。

汉字的高度h不应小于3．5mm，其字宽一般为h／（约0．7h）。

（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。

（5）字母和数字分为A型和B型。

A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。

在同一图样上只允许选用一种型式的字体。

字母和数字可写成斜体或直体，但全图要统一。

斜体字字头向右倾斜，与水平基准线成75°。

标题栏规定尺寸.标题栏规定尺寸必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。

例如A3×4的幅面是1189×420，A3的幅面为420×297。

再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。

图1-1图纸幅面及加长幅面1.2 图框格式及方向符号图纸可以横放也可以竖放。

画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。

格式分为留有装订边和不留装订边两种。

分别见图。

(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。

对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。

同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。

图1-3对中符号与看图方向符号1.3标题栏图纸上必须有标题栏。

一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。

（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。

标题栏主要内容如图1-4所示。

国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容图1-4标题栏及明细表的格式及尺寸2.比例（GB/T14690-93）比例是图中图形与其实物相应要素的线性尺寸之比。

作图时，应尽可能地按机件的实际大小画出以方便看图。

如果机件太大或太小，可采用缩小或放大的比例画图。

国家标准中推荐供优先选用的比例，如表1-2。

必要时也允许采用图1-3中的比例。

同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下方或右侧标注比例。

例如：表1-2国家标准中推荐供表1-3允许采用的比例优先选用的比例种类比例原值比例1:1放大比例5:12:15×10n:12×10n:11×10n:1缩小比例1:21:51:2×10n1:5×10n1:1×10n 类比例值比例1：1大比例5:12:15×10n:12×10n:11×1 0n:小比例1:21:51:2×10n1:5×10n1:1×10n3.字体（GB/T14691-93）汉字：图样中的汉字应写成长仿宋体，采用国家正式公布执行的简化字。

标题栏规定尺寸必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。

例如A3×4的幅面是1189×420，A3的幅面为420×297。

再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。

图1-1图纸幅面及加长幅面1.2 图框格式及方向符号图纸可以横放也可以竖放。

画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。

格式分为留有装订边和不留装订边两种。

分别见图。

(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。

对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。

同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。

图1-3对中符号与看图方向符号1.3标题栏图纸上必须有标题栏。

一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。

（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。

标题栏主要内容如图1-4所示。

国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容图1-4标题栏及明细表的格式及尺寸2.比例（GB/T14690-93）比例是图中图形与其实物相应要素的线性尺寸之比。

作图时，应尽可能地按机件的实际大小画出以方便看图。

如果机件太大或太小，可采用缩小或放大的比例画图。

国家标准中推荐供优先选用的比例，如表1-2。

必要时也允许采用图1-3中的比例。

同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下方或右侧标注比例。

例如：表1-2国家标准中推荐供表1-3允许采用的比例优先选用的比例种类比例原值比例1:1放大比例5:12:15×10n:12×10n:11×10n:1缩小比例1:21:51:2×10n1:5×10n1:1×10n种类比例原值比例1：1放大比例5:12:15×10n:12×10n:11×1 0n:缩小比例1:21:51:2×10n1:5×10n1:1×10n3.字体（GB/T14691-93）汉字：图样中的汉字应写成长仿宋体，采用国家正式公布执行的简化字。

AotoCAD标题栏的标准以及技术要求标题栏国家标准总结⼀、标题栏：位于每张图纸右下⾓的图框，与看图⽅向⼀致；注意: 标题栏外框线⼀律⽤粗实线绘制，右边和底边与图框线重合，内部分格线⽤细实线绘制，如下图所⽰：标题栏的字体、字⾼、线型及线宽规定如（标准来⾃《⽔利⽔电制⼯程图标准》（征求意见稿））⼆、图纸的图幅⼤⼩：（1）A0，A1号图纸标题栏：单位名称为⼆号加粗仿宋体，宽×⾼为7*5.6，其余为⼩三号仿宋体，宽×⾼为4*3.2。

（2）A2,A3号图纸标题栏：单位名称为三号加粗仿宋体，宽×⾼为4*3.2，其余为⼩四号仿宋体，宽×⾼为3*2.4。

（3）A4号图纸标题栏：单位名称为为五号加粗仿宋体，宽×⾼为3*2.4，其余为五号仿宋体，宽×⾼为3*2.4。

1515 零件名称制图审核⽇期⽇期所属单位材料数量⽐例 15 2520 140 835 图号三、零件图标题栏的⽰例：四、明细栏：明细栏如下图所⽰，每张图纸上都必须画出标题栏，装配图有明细表。

明细表按下图所⽰绘制和填写说明：明细栏（根据GB 10609.2—89）1、明细栏的画法（1）明细栏⼀般应紧接在标题栏上⽅绘制。

若标题栏上⽅位置不够时，其余部分可画在标题栏的左⽅。

（2）当明细栏直接绘制在装配图中时，其格式和尺⼨按GB 10609.2—89。

（3）明细栏最上⽅（最末）的边线⼀般⽤细实线绘制。

（4）当装配图中的零、部件较多位置不够时，可作为装配图的续页按A4 幅⾯单独绘制出明细栏。

若⼀页不够，可连续加页。

其格式和要求参看国标GB10609.2-89。

2、明细栏的填写（1）当明细栏直接画在装配图中时，明细栏中的序号应按⾃下⽽上的顺序填写，以便发现有漏编的零件时，可继续向上填补。

如果是单独附页的明细栏，序号应按⾃上⽽下的顺序填写。

（2）明细栏中的序号应与装配图上编号⼀致，即⼀⼀对应。

（3）代号栏⽤来注写图样中相应组成部分的图样代号或标准号。

表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102〕标题栏和明细表〔GB/T 10609.1 – 1989〕每图纸上都必须画出标题栏，装配图有明细表。

标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。

图1 标题栏图2 明细表2、字体〔GB／T 14691—1993〕〔1〕书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。

〔2〕字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。

〔3〕汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。

汉字的高度h不应小于 3.5mm，其字宽一般为h／〔约0.7h〕。

〔4〕汉字书写的要点在于横平竖直，注意起落，构造均匀，填满方格。

〔5〕字母和数字分为A型和B型。

A型字体的笔画宽度d为字高〔h〕的1/14，B型字体笔画宽度为字高的1/10。

在同一图样上只允许选用一种型式的字体。

字母和数字可写成斜体或直体，但全图要统一。

斜体字字头向右倾斜，与水平基准线成75°。

3、图线1〕根本线型根据国标GB/T 17450－1998?技术制图图线?，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等〔见表2〕。

表2根本线型及应用2〕图线的宽度图线的宽度d应根据图形的大小和复杂程度，在以下数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。

在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。

在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。

在同一图样中，同类图线的宽度应一致。

4．比例表3 常用比例原值比例1:1缩小比例〔1:1.5〕1:2 〔1:2.5〕〔1:3〕〔1:4〕1:5 1:101:2×10n 〔1:2.5×10n〕〔1:3×10n〕〔1:4×10n〕1:5×10n 〔1:6×10n〕放大比例2:1 〔2.5:1〕〔4:1〕5:11×10n:1 2×10n:1 〔2.5×10n:1〕〔4×10n:1〕5×10n:1注：n为正整数。

机械制图标准－技术制图－明细栏中华人民共和国国家标准技术制图UDC明细栏GB 10609.2-89Technical drawingsItem lists本标准参照采用国际标准ISO 7573-83《技术制图明细表》。

1 主题内容与适用范围本标准规定了技术图样中明细栏的基本要求、内容、尺寸与格式。

本标准适用于装配图中所采用的明细栏。

其他带有装配性质的技术图样或技术文件也可参照采用。

2 引用标准GB 10609.1 技术制图标题栏GB 4457.3 机械制图字体GB 10609.4 反术制图对缩微笑复制原件的要求GB 4457.4 机械制图图线3 基本要求3.1 装配图中一般应有明细栏。

3.2 明细栏的配置3.2.1 明细栏一般配置在装配图中标题栏的上方，按由下而上的顺序填写(见附录A中的图A1和图A2)。

其格数应根据需要而定。

当由下而上延伸位置不够时，可紧靠在标题栏的左边自下而上延续。

3.2.2 当装配图中不能在标题栏的上方配置明细栏时，可作为装配图的续页按A4幅面单独给出(见附录A中的图A3和图A4)，其顺序应是由上而下延伸，还可连续加页，但应在明细栏的下方配置标题栏，并在标题栏中填写与装配图相一致的名称和代号。

3.3 当有两张或两张以上同一图样代号的装配图，而又按照3.2.1条配置明细栏时，明细栏应放在第一张装配图上。

3.4 明细栏中的字体应符合GB 4457.3中的要求。

3.5 明细栏的线型应按GB 4457.3中规定的粗实线和细实线的要求绘制。

3.6 需缩微复制的图样，其明细栏应满足GB 10609.4的规定。

4 内容4.1 明细栏的组成明细栏一般由序号、代号、名称、数量、材料、质量(单件、总计)、分区、备注等组成，也可按实际需要增加或减少。

4.2 明细栏的填写4.2.1 序号：填写图样中相应组成部分的序号；4.2.1 代号：填写图样中相应组成部分的图样代号或标准号；4.2.3 名称：填写图样中相应组成部分的名称。

机械学院毕业设计机械学院毕业设计图纸标题栏、明细栏统一格式要求
图1 毕业设计用标题栏格式
注：签字区“设计”学生自签，“校核”（同学互签），“审核”（指导教师签）
图2 明细栏格式
装配图要有图号，装配图中的每一个件在零件明细表中都应有一个编号，标准件要在代号一栏中有国家标准代号，零件或部件则要有零（部）件号。

例如一个机器人（Robot）设计图，装配图号是RB-00，则零（部）件图号可以是RB-00-01, RB-00-02,…等等。

如果RB-00-07是部件图号，则部件装配图的零件图编号就是RB-00-07-01,RB-00-07-02,…等等。

机械学院2010届毕业设计工作委员会
2010年3月。
