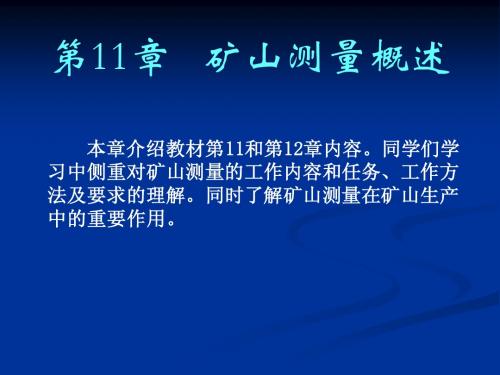

测量学11井下测量

井下测量煤矿井下测量分为外业和内业，外业主要是使用仪器进行对巷道的实测，内业是把测量的数据进行计算，形成台帐，最终算出测量点的坐标和高程。

如果把步骤太细化，很费时和精力，而且还容易出错，一般都是采用卡西欧计算器计算，利用水平用算出方位角，根据斜长和倾角算出水平距和高差，用水平距和方位角算出坐标增量，用上站坐标和坐标增量算出本站坐标，用上站高程、前视高、觇标高和高差算出本站高程，这么多步骤可以不需要计算器归零，直接可以一步到位，建议你用左手按计算器，右手来写台帐，这样速度会更快。

导线测量的外业工作导线测量的外业工作包括：踏勘选点及建立标志、量边、测角和连测，兹分述如下。

1．踏勘选点及建立标志选点前，应调查搜集测区已有地形图和高一级的控制点的成果资料，把控制点展绘在地形图上，然后在地形图上拟定导线的布设方案，最后到野外去踏勘，实地核对、修改、落实点位和建立标志。

如果测区没有地形图资料，则需详细踏勘现场，根据已知控制点的分布、测区地形条件及测图和施工需要等具体情况，合理地选定导线点的位置。

实地选点时应注意下列几点：(1)相邻点间通视良好，地势较平坦，便于测角和量距。

(2)点位应选在土质坚实处，便于保存标志和安置仪器。

(3)视野开阔，便于施测碎部。

(4)导线各边的长度应大致相等，除特殊情形外，应不大于350m，也不宜小于50m，(5)导线点应有足够的密度，分布较均匀，便于控制整个测区。

导线点选定后，要在每一点位上打一大木桩，其周围浇灌一圈混凝土，桩顶钉一小钉，作为临时性标志，若导线点需要保存的时间较长，就要埋没混凝土桩或石桩，桩顶刻“十”字，作为永久性标志。

导线点应统一编号。

为了便于寻找，应量出导线点与附近固定而明显的地物点的距离，绘一草图，注明尺寸，称为点之记，2．量边导线边长可用光电测距仪测定，测量时要同时观测竖直角，供倾斜改正之用。

若用钢尺丈量，钢尺必须经过检定。

对于一、二、三级导线，应按钢尺量距的精密方法进行丈量。

目录前言 (1)第一章实习目的，要求及准备 (2)1.1 实验要求 (2)1.2实验仪器和工具 (2)1.3 实验小组分配安排.......................................................................... (2)第二章实习内容 (2)2.1水准测量 (3)2.1.1目的与要求 (3)2.1.2 步骤与方法 (4)2.1.3 实验注意事项 (5)2.1.4 数据处理 (5)2.2经纬仪导线测量 (5)2.2.1步骤与方法 (5)2.2.2 实验注意事项 (6)2.2.3 数据处理 (6)2.3 井下三角高程测量 (6)2.2.1步骤与方法 (6)2.2.2 实验注意事项 (6)2.2.3 数据处理 (6)附表一：图根水准测量附表二：三角高程测量附表三：导线测量原始数据水平角观测附表四：平面距离测量附表五：经纬仪闭合导线坐标计算心得体会前言矿山测量实训是在理论教学之后，在实习场地集中进行的实践性教学，是巩固深化促进理论知识学习的必要环节。

通过实习，使学生们不仅能系统地掌握测量仪器操作及施测，井下导线测量，井下水准测量，井下三角高程测量基本技能，而且能为今后解决实际工程中有关矿山测量工作的问题打下基础，还能在业务组织能力和实践工作中都得到锻炼，能培养学生具有严格认真的科学态度，实事求是的工作作风，吃苦耐劳的精神及团队协作的集体观念。

本实习安排有井下导线测量井下水准测量，井下三角高程测量，三个实习任务，实习时间安排四天。

我们小组是采矿14-2班的第一小组，井下导线测量井下水准测量和井下三角高程测量的地点是大巴沟隧道。

本次实习，与之前的课堂实习和简单认知实习，相比时间显得更加集中，内容涉猎更为广泛，且完全立足于实际，故程序更加系统。

是加深我们对书本知识进一步理解掌握与综合应用的重要渠道。

极好的锻炼了我们理论联系实际，独立工作，以及综合分析和解决问题的能力。

煤矿测量技术井下测量实习指导书山东科技大学泰山科技学院2007年10月井下测量实习指导书一、熟悉矿井布局，勘选井下导线点和高程控制点熟悉矿井布局的目的在于对矿井有个全面的认识和了解，为合理选择井下平面控制点和高程控制点，绘制准确的矿井平面图做准备。

收集矿井地质、掘进、开采和已有矿图等资料。

二、井下高程控制测量地下高程控制测量的任务是，测定地下坑道中各高程点的高程，建立一个与地面统一的地下高程控制系统，作为地下工程在竖直面内施工放样的依据。

解决各种地下工程在竖直面内的几何问题。

地下高程控制测量可分为：地下水准测量和地下三角高程测量。

其特点为：1、高程测量线路一般与地下导线测量的线路相同。

在坑道贯通之前，高程测量线路均为支线，因此需要往返观测及多次观测进行检核。

2、通常利用地下导线点作为高程点。

高程点可埋设在顶板、底板或边墙上。

3、在施工过程中，为满足施工放样的需要，一般是低等级高程测量给出坑道在竖直面内的掘进方向，然后再进行高等级的高程测量进行检测。

每组永久高程点应设置三个，永久高程点的间距一般以300—500m 为宜。

地下水准测量的作业方法同于地面水准测量，测量时应使前后视距离相等。

由于坑道内通视条件差，仪器到水准尺的距离不宜大于50m。

水准尺应直接立于导线点（或高程点）上，以便直接测定点的高程。

测量时每个测站应进行测站检核，即在每个测站上应用水准尺黑红面上进行读数。

若使用单面水准尺，则应用两次仪器高进行观测，所求得的高差的差数不应超过土3mm。

高差计算公式仍为h=a-b，但当高程点在顶板上时，要倒立水准尺，以尺底零端顶住测点，读数应作为负值代入公式中进行计算。

对于水准支线，要进行往返观测，当往返测不符值在容许限差之内，则取高差平均值作为其最终值。

地下三角高程测量的作业方法同于地面，其高差计算公式为：h=l′·sinα+i-v但应注意，在计算过程中当点在顶板时，i、v应加入负号后代入公式中进行运算。

采矿工程井下工程测量工作探讨一、井下工程测量的基本概念和原理井下工程测量是一种以严格的数学和测量原理为基础的测量方法，其工作流程包括建立坐标系、测量坐标和方位角度、计算出测量结果等多个步骤。

本文将以采矿工程井下工程测量为例，从测量设备的选择、数据处理和测量误差控制等角度，详细阐述井下测量的基本概念和原理。

二、井下工程测量的设备与技术在采矿工程井下测量中，通常采用的测量设备包括电子测距仪、测斜仪、全站仪、激光测距仪等，但在实际测量过程中，仪器设备的选择需要根据具体情况进行评估和比较。

此外，本文还将介绍几种广泛应用于井下工程测量的新兴技术，如无线测量设备、移动测量设备等，并对其技术特点和应用前景进行分析。

三、井下工程测量误差的分析和控制井下工程测量误差的控制是保证测量结果可靠和精确的关键。

本文将从仪器误差、人为误差和环境误差等多方面对井下测量误差进行分析，并提出相应的控制方法和注意点，以避免误差影响测量结果的准确性。

四、井下工程测量在矿山工程中的应用井下工程测量在矿山工程中的应用十分广泛，包括煤炭矿山的井下矿柱测量、采矿进度监控、矿井安全监测等。

本文将结合实际案例，对井下工程测量在矿山工程中的应用进行深入探讨，并评估其实际效果和经济效益。

五、井下工程测量的发展趋势和前景井下工程测量作为一项关键技术，在未来的发展中将不断创新和进步。

本文将结合国内外的研究成果，从智能化、高精度、便携化、自动化等多个角度分析井下工程测量的发展趋势和前景，并展望其在矿山工程中的应用前景。

基本概念和原理井下工程测量是一种由传统平面测量发展而来的新兴技术，其主要实现是在井下实施测量任务，随后将测量数据传输到地面进行数据处理。

井下工程测量具有精度高、工作效率高、安全性强等优点，并且可以准确地反映出井下现场的实际情况，为井下工程的安全和实际作业提供有效的技术支持。

所以井下工程测量在矿山工程中应用越来越广泛。

井下工程测量的基本原理就是通过建立坐标系，在地下采矿过程中进行测量采集，在采集的数据基础上，根据测量原理进行数据计算，得到矿山地下通道、交点、具体位置及角度等信息。

井下水准测量实习报告井下水准测量实习报告第五章井下水准测量一、实验目的井下高程测量的目的是在井下建立一个与地面统一的高程系统，确定各种采掘巷道峒，在竖直方向上的位置及相互关系。

其任务是：1、确定主要巷道内各水准点与导线点的高程，已建立井下高程基本控制；2、给定巷道在竖直面内的方向；3、测绘主要运输巷道纵剖面图；井下高程测量分三种类型；1、通过立井导入高程；2、水准测量；3、三角高程测量。

试验在黑暗环境中进行，要求学生掌握在该环境下作业的方法与技巧。

二、实验原理在进行井下高程测量之前，在井底车场和主要巷道内预先设置好水准点，水准点每组应不少两个，两点距离在30到80米；各组之间的距离一般是300到800米范围之内。

井下永久导线点可做水准点用，水准点应编号。

井下水准测量分为两级：I级水准测量时井下高程测量的首级控制，其精度较高，基本上满足贯通工程在高程方面上的精度要求，一般由井底车场水准点开始，沿主要运输巷道想井田边界敷设；II级水准测量的精度较低，作为I级水准点间的加密控制，主要满足矿井日常生产需要。

一般在主要巷道掘进是，先用II 级水准给腰线。

当巷道掘进到300~800米时，在测设I级水准点，以确定在巷道中设置水准点和永久导线点的高程，并作为对II级水准点的检查。

这样逐渐向前测设，直到井田边界为止。

当井田一翼小于800米可不测I级水准。

井下水准测量的施测方法为：视线长度宜为15~40米；前后视距大致相等；每站用两次仪器高法观测，其高差互差I级为4毫米，II级为5毫米取其平均值为一次测量结果。

当水准点设在巷道顶板上时，要倒立水准尺，读数应加“”号。

I级水准路线应用两次仪高法沿线路往返测量；II级闭、附和水准路线可用两次仪高法进行单程测量。

水准测量的高程容许闭合差，见下：水准测量等级水准支线往返的高差不符值闭、附路线的高程容许闭合差I+15mm/-15mm倍的根号下RII+30mm/-30mm倍的根号下R正负24mm倍的根号下L三、实验内容与要求1、从教学区一号楼与二号楼之间的水准点出发，通过学校的人防巷道，再返回，形成一个闭合的水准路线。
