20151060042-贾炜光-混频器仿真实验报告

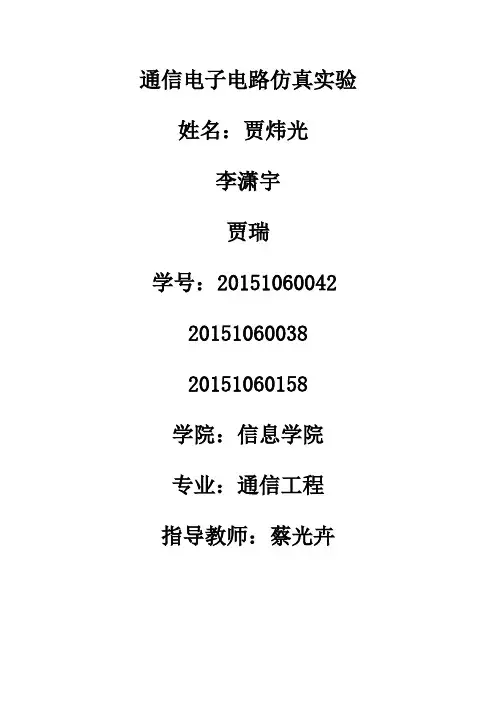

通信电子电路仿真实验姓名：贾炜光李潇宇贾瑞学号：201510600422015106003820151060158学院：信息学院专业：通信工程指导教师：蔡光卉一、实验目的（1）加深对混频理论方面的理解，提高用程序实现相关信号处理的能力；（2）掌握multisim实现混频器混频的方法和步骤；（3）掌握用muitisim实现混频的设计方法和过程，为以后的设计打下良好的基础。

二.实验原理混频器将天线上接收到的射频信号与本振产生的信号相乘，cosαcosβ=[cos(α+β)+cos(α-β)]/2可以这样理解，α为射频信号频率量，β为本振频率量，产生和差频。

当混频的频率等于中频时，这个信号可以通过中频放大器，被放大后，进行峰值检波。

检波后的信号被视频放大器进行放大，然后显示出来。

由于本振电路的振荡频率随着时间变化，因此频谱分析仪在不同的时间接收的频率是不同的。

混频是指将信号从一个频率变换到另外一个频率的过程 ,其实质是频谱线性搬移的过程。

在超外差接收机中 ,混频的目的是保证接收机获得较高的灵敏度 ,足够的放大量和适当的通频带 ,同时又能稳定地工作。

混频电路包括三个组成部分 : 本机振荡器、非线性器件、带通滤波器。

[1]由于非线性元件( 如二极管、三极管、场效应管等) 的作用,混频过程中会产生很多的组合频率分量 : p f L ±qf S 。

一般来讲 ,其中满足需要的仅仅是 f I =f L -f S 或者是f I =f S -f L 。

前者产生中频的方式称为高差式混频 , 后者称为低差式混频。

在这里 ,混频过程中产生的一系列组合频率分量经过带通滤波器即可以选择输出相应的中频 ,而其他的频率分量会得到抑制。

1、直流工作点分析使用仿真软件中的“直流工作点分析”，得放大器的直流工作点如下所示：但经测试，在电路中加入输入隔直流电容，混频输出的中频信号与输入信号之间出现一定的相位延迟。

实验结果见下图所示。

课程实验报告
《集成电路设计实验》
2010- 2011学年第 1 学期
班级：
混频器（单平衡）实验名称：
指导教师：
姓名学号：
实验时间：2011年5月23日
一、实验目的：
1、了解基本射频电路的原理。

2、理解基本混频器的工作原理并设计参数。

3、掌握Cadence的运用，仿真。

二、实验内容：
1、画出混频器的原理图。

2、仿真电路：仿真出混频器的的输入、输出频谱，输出增益，1dB压缩点。

Gain=8dB，NF<8dB，IIp3=0dBm，IP1dB=-10dBm。

三、实验结果
1、混频器原理图为：
2、仿真平台的建立
3、混频管参数
设置差分管参数如下，漏端电阻R=600，隔直电容1pF，晶体管W=32u，L=400n，nr=4，m=2
4、仿真参数
设置端口初始化仿真参数frf=800MHz，prf=-40dBm，flo=850MHz，plo=20dBm，Vbias=1.5V，采用PSS和Pac仿真：
3、仿真结果
（1）增益
运行spacture,得到电压转换增益为8.8dB，在输入功率-8dBm以下保持不变，如下：
（2）线性度
1、查看PSS结果，得到输入1dB压缩点IP-1=-6.5dBm，
2、得到IIP3=3.8dBm
3、噪声
仿真Pnoise，得到输出变频DSB噪声在50MHz约为12.5dB，
4、心得体会
这次实验让我可以开始熟练的使用PSS、pnoise等仿真，同时也更为深刻的了解到了Cadence的运用。

在以后的实验中我会更努力的做好实验的。

实验四模拟乘法混频一、实验目的1.了解集成混频器的工作原理2.了解混频器中的寄生干扰二、实验内容1.研究平衡混频器的频率变换过程2.研究平衡混频器输出中频电压V i与输入本振电压的关系3.研究平衡混频器输出中频电压V i与输入信号电压的关系4.研究镜象干扰。

三、实验原理及实验电路说明在高频电子电路中，常常需要将信号自某一频率变成另一个频率。

这样不仅能满足各种无线电设备的需要，而且有利于提高设备的性能。

对信号进行变频，是将信号的各分量移至新的频域，各分量的频率间隔和相对幅度保持不变。

进行这种频率变换时，新频率等于信号原来的频率与某一参考频率之和或差。

该参考频率通常称为本机振荡频率。

本机振荡频率可以是由单独的信号源供给，也可以由频率变换电路内部产生。

当本机振荡由单独的信号源供给时，这样的频率变换电路称为混频器。

混频器常用的非线性器件有二极管、三极管、场效应管和乘法器。

本振用于产生一个等幅的高频信号V L，并与输入信号V S经混频器后所产生的差频信号经带通滤波器滤出。

本实验采用集成模拟相乘器作混频电路实验。

因为模拟相乘器的输出频率包含有两个输入频率之差或和，故模拟相乘器加滤波器，滤波器滤除不需要的分量，取和频或者差频二者之一，即构成混频器。

图4-1所示为相乘混频器的方框图。

设滤波器滤除和频，则输出差频信号。

图4-2为信号经混频前后的频谱图。

我们设信号是：载波频率为S f 的普通调幅波。

本机振荡频率为L f 。

设输入信号为t V v S S S ωcos =，本机振荡信号为t V v L L L ωcos = 由相乘混频的框图可得输出电压t V tV V K K v S L S L S L M F )cos()cos(2100ωωωω-=-=式中 S L M F V V K K v 210=定义混频增益M A 为中频电压幅度0V 与高频电压S V 之比，就有L M F S M V K K V V A 210==图4-3为模拟乘法器混频电路，该电路由集成模拟乘法器MC1496完成。

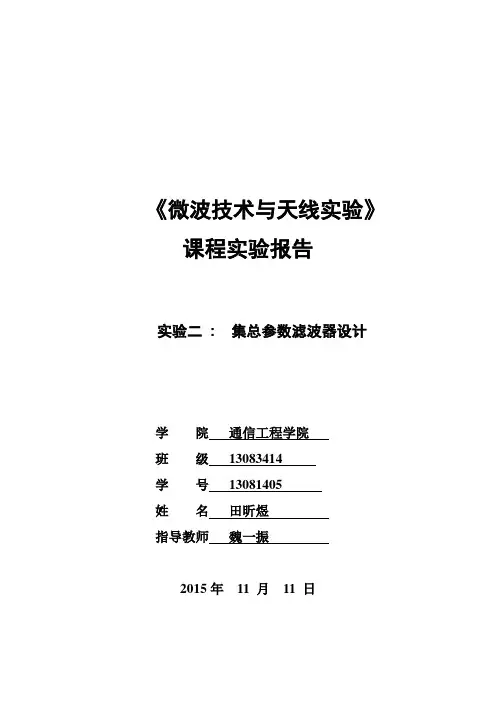

《微波技术与天线实验》课程实验报告实验二:集总参数滤波器设计学院通信工程学院班级13083414学号13081405姓名田昕煜指导教师魏一振2015年11 月11 日实验名称：1.实验目的一：通过此次实验，我们需要熟悉集总参数滤波器软件仿真过程，且通过亲自实验来熟悉MWO2003的各种基本操作。

二：本次实验我们需要用到MWO2003的优化和Tune等工具，要求熟练掌握MWO 提供的这些工具的使用方法和技巧2.实验内容设计一低通滤波器要求如下：1、通带频率范围：0MHz～400MHz2、增益参数 S 21 ：通带内 0MHz～400MHz S 21 >--0.5dB3、阻带内 600MHZ 以上 S 21 <-50dB4、反射系数 S 11 ：通带内 0MHz～400MHz S 11 <-10dB3.实验结果电路设计如下图然后在软件中按照设计的要求做如下的优化要求然后点击运行就可以得到仿真的结果了，我们还可以对结果进一步进行优化，利用优化选项，使用随机优化，点击开始优化，可以是结果更加理想。

之后再点开Tuner微调，多次调试后发下如下参数比较合理得到仿真结果如下4.思考题（1）如果要你设计的是高通滤波器，与前面相比，需要变化那几个步骤？首先需要改变电路图的结构，如下图将原来的电容接地改成电感接地。

之后在优化参数进行重新设置。

也就是将原来0~400MHZ的优化条件改成400MHZ~MAX的频率范围。

原来的600~MAX的改为0~600MHZ的频率范围。

如下图之后重复上述仿真可以得到如下结果可见这样设计并不是十分的完美，在0~300MHZ内基本满足条件，在之后增益略微有偏差。

反射系数在某个区域内比较符合。

（2）你在优化设计过程中，那些参量调解对优化结果影响最大？（最敏感）利用TUNE进行略微条件，观察波形的变化。

可以总结出电容中：调节电容C1(位于最左边的电容)对波形的影响最大。

电感中：调节电感L3(位于最中间的电感)对波形的影响最大。

第1篇一、实验背景随着科技的飞速发展，仿真技术在各个领域得到了广泛应用。

混合仿真作为一种将不同仿真方法结合的综合性仿真手段，能够更加全面、准确地模拟复杂系统的行为和性能。

本实验旨在通过混合仿真方法，对某交通信号控制系统进行性能评估，以期为实际工程应用提供参考。

二、实验目的1. 掌握混合仿真的基本原理和方法。

2. 建立交通信号控制系统的混合仿真模型。

3. 评估交通信号控制系统的性能，并提出改进措施。

三、实验内容1. 仿真模型建立（1）交通流模型：采用VISSIM软件建立交通流模型，模拟实际道路上的车辆行驶情况。

（2）信号控制系统模型：采用MATLAB/Simulink软件建立信号控制系统模型，包括控制器、执行器等模块。

（3）混合仿真模型：将交通流模型和信号控制系统模型进行集成，实现混合仿真。

2. 仿真参数设置（1）道路参数：根据实际道路情况设置道路长度、车道数、信号灯数量等参数。

（2）交通流参数：根据实际交通流量设置车辆到达率、车辆速度等参数。

（3）信号控制系统参数：根据实际信号灯控制策略设置绿灯时间、红灯时间、黄灯时间等参数。

3. 仿真运行与分析（1）运行混合仿真模型，观察交通流和信号控制系统的运行情况。

（2）分析仿真结果，评估交通信号控制系统的性能，包括交通流量、延误、停车次数等指标。

（3）根据仿真结果，提出改进措施，如优化信号灯控制策略、调整道路参数等。

四、实验结果与分析1. 交通流量分析通过仿真实验，发现交通流量在信号灯控制下呈现周期性变化。

在绿灯时间较长的情况下，交通流量较大；在红灯时间较长的情况下，交通流量较小。

2. 延误分析仿真结果显示，信号灯控制对车辆延误有显著影响。

在绿灯时间较短的情况下，车辆延误较大；在绿灯时间较长的情况下，车辆延误较小。

3. 停车次数分析仿真结果显示，信号灯控制对车辆停车次数有显著影响。

在绿灯时间较短的情况下，车辆停车次数较多；在绿灯时间较长的情况下，车辆停车次数较少。

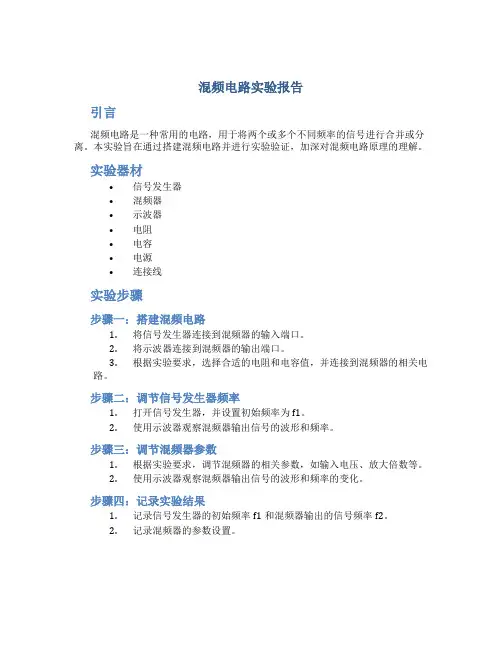

混频电路实验报告引言混频电路是一种常用的电路，用于将两个或多个不同频率的信号进行合并或分离。

本实验旨在通过搭建混频电路并进行实验验证，加深对混频电路原理的理解。

实验器材•信号发生器•混频器•示波器•电阻•电容•电源•连接线实验步骤步骤一：搭建混频电路1.将信号发生器连接到混频器的输入端口。

2.将示波器连接到混频器的输出端口。

3.根据实验要求，选择合适的电阻和电容值，并连接到混频器的相关电路。

步骤二：调节信号发生器频率1.打开信号发生器，并设置初始频率为f1。

2.使用示波器观察混频器输出信号的波形和频率。

步骤三：调节混频器参数1.根据实验要求，调节混频器的相关参数，如输入电压、放大倍数等。

2.使用示波器观察混频器输出信号的波形和频率的变化。

步骤四：记录实验结果1.记录信号发生器的初始频率f1和混频器输出的信号频率f2。

2.记录混频器的参数设置。

实验结果与分析实验结果根据实验记录，我们得到了以下结果：•信号发生器的初始频率f1为1000Hz。

•混频器输出的信号频率f2为2000Hz。

•混频器的参数设置为放大倍数为2。

结果分析根据实验结果，我们可以得出以下结论：1.混频器能够将两个不同频率的信号进行合并，输出一个新的信号。

2.输入信号的频率会对混频器输出信号的频率产生影响。

3.混频器的参数设置可以调节输出信号的放大倍数。

总结通过本实验，我们成功搭建了混频电路，并验证了混频器的原理。

混频电路在通信领域有着广泛的应用，如无线电通信、雷达系统等。

深入理解混频电路的原理对于电子工程师而言是非常重要的，本实验为我们提供了一个实践操作的机会，加深了对混频电路的理解和掌握。

混频器仿真模拟一 混频器原理介绍混频是将已调波中载波频率变换为中频频率，而保持调制规律不变的频率变换过程。

本地振荡信号())(1012752cos 2003mv f l ⨯⨯=π调幅信号为 ))(108102cos())10102cos(1(2033mv fs ⨯⨯⨯⨯⨯+=ππ。

经过混频器之后，信号会实现线性的搬移.调幅信号经过频率的线性搬移之后，由高频区移动至中频区，再采用滤波器将中频段的信号取出，即可得到465KHZ 中频段的调幅信号。

实验电路图如下（其中调幅信号由Multisim 中信号源提供）实验结果如下(其本中第一路为调幅输入信号，第二路为本地振荡信号，第三路为混频之后的输出信号)采用Multisim 中的傅里叶分析仪对输入输出信号进行频谱分析，可以观察到信号的输入和输出时的频谱搬移变化。

频谱图如下：第一幅为输入时的频谱图（调幅信号为))(108102cos())10102cos(1(2033mv fs ⨯⨯⨯⨯⨯+=ππ），第二幅为进过混频后输出的频率图二 参数分析（1）静态工作点的变化对输出的影响三极管静态工作点的位置决定了信号进行非线性变化之后高次分量，合理的静态工作点会有效的排除一些不必要的干扰。

在本实验中通过改变电阻R3可以改变静态工作点。

对参数R3进行扫描分析，图形如下（2）输入的本地信号幅度对输出的影响混频器的正常工作条件除了合理的静态工作点之外，还要求本地振荡信号的幅度远远大于射频信号的幅度（一般为十倍关系），但是本地振荡信号的幅度过大也会影响到混频的效果。

如下分别列出了本地振荡信号的幅度过大和过小两种情况下的混频输出结果。

1.本地载波输入过小（为20mv）2.本地载波过大（为2v）输入信号过小时，对于混频器来说信号的强度不够，输出信号的信噪比就不够，便容易引起失真；但是输入过大，如上述第二幅波形图所示，会引起严重的失真。

二极管的瞬时工作点取决于直流偏置电压，本地载波以及输入的调幅，时变静态工作点是由于直流偏置电压，本地载波决定，当输入信号远远小于本地振荡时，晶体管便不再是一个静态工作点随本地振荡信号变化而变化的线性元件，从而导致输出失真。

混频器实验报告混频器仿真实验报告混频器仿真实验报告一．实验目的（1）加深对混频理论方面的理解，提高用程序实现相关信号处理的能力；（2）掌握multisim实现混频器混频的方法和步骤；（3）掌握用muitisim实现混频的设计方法和过程，为以后的设计打下良好的基础。

二．实验原理以及实验电路原理图(一).晶体管混频器电路仿真本实验电路为AM调幅收音机的晶体管混频电路，它由晶体管、输入信号源V1、本振信号源V2、输出回路和馈电电路等组成，中频输出465KHz的AM波。

电路特点：（1）输入回路工作在输入信号的载波频率上，而输出回路则工作在中频频率（即LC选频回路的固有谐振频率fi）。

（2）输入信号幅度很小，在在输入信号的动态范围内，晶体管近似为线性工作。

（3）本振信号与基极偏压Eb共同构成时变工作点。

由于晶体管工作在线性时变状态，存在随UL周期变化的时变跨导gm(t)。

工作原理：输入信号与时变跨导的乘积中包含有本振与输入载波的差频项，用带通滤波器取出该项，即获得混频输出。

在混频器中，变频跨导的大小与晶体管的静态工作点、本振信号的幅度有关，通常为了使混频器的变频跨导最大（进而使变频增益最大），总是将晶体管的工作点确定在：UL=50~200mV，IEQ=0.3~1mA，而且，此时对应混频器噪声系数最小。

(二).模拟乘法(转载于: 写论文网:混频器实验报告)器混频电路模拟乘法器能够实现两个信号相乘，在其输出中会出现混频所要求的差频（ωL-ωC），然后利用滤波器取出该频率分量，即完成混频。

与晶体管混频器相比，模拟乘法器混频的优点是：输出电流频谱较纯，可以减少接收系统的干扰；允许动态范围较大的信号输入，有利于减少交调、互调干扰。

三．实验内容及记录(一).晶体管混频器电路仿真1、直流工作点分析使用仿真软件中的“直流工作点分析”，测试放大器的静态直流工作点。

注：“直流工作点分析”仿真时，要将V1去掉，否则得不到正确结果。

第1篇一、实验背景混频电路是无线通信系统中至关重要的组成部分，它负责将高频信号与本地振荡信号混合，产生中频信号，以便于后续的处理和传输。

本次实验旨在通过搭建混频电路，观察其工作原理，并分析其性能。

二、实验目的1. 了解混频电路的基本原理和结构；2. 掌握混频电路的设计与搭建方法；3. 分析混频电路的性能指标，如频率响应、增益、噪声系数等；4. 培养实验操作能力和分析问题能力。

三、实验原理混频电路的基本原理是利用非线性元件（如二极管、三极管等）的非线性特性，将两个不同频率的信号混合，产生新的频率。

本实验采用二极管混频电路，其工作原理如下：1. 本地振荡信号（LO）和高频信号（RF）分别输入混频电路的两个端口；2. 非线性元件将两个信号进行混合，产生新的频率，包括和频、差频等；3. 通过滤波器选择所需的中频信号（IF）。

四、实验内容1. 搭建混频电路实验平台；2. 输入本振信号和射频信号，观察输出中频信号；3. 测量中频信号的频率、幅度等性能指标；4. 分析混频电路的性能，如频率响应、增益、噪声系数等。

五、实验步骤1. 搭建混频电路实验平台，包括信号源、混频电路、滤波器、示波器等；2. 连接本振信号和射频信号，调整信号幅度；3. 观察示波器上中频信号的波形，记录频率、幅度等数据；4. 测量中频信号的频率、幅度等性能指标；5. 分析混频电路的性能，如频率响应、增益、噪声系数等。

六、实验结果与分析1. 实验结果：搭建的混频电路成功实现了本振信号和射频信号的混合，产生了中频信号。

中频信号的频率约为30MHz，幅度约为1V。

2. 分析：（1）频率响应：混频电路的频率响应较好，在中频附近具有较高的增益，且在两侧有一定的频率范围；（2）增益：混频电路的增益约为20dB，满足实际应用需求；（3）噪声系数：混频电路的噪声系数约为3dB，相对较低，有利于提高系统的信噪比。

七、实验收获1. 通过本次实验，深入了解了混频电路的基本原理和结构，掌握了混频电路的设计与搭建方法；2. 提高了实验操作能力和分析问题能力，为今后从事无线通信领域的研究奠定了基础；3. 深化了对非线性电路理论的理解，为今后研究其他非线性电路提供了借鉴；4. 增强了团队合作意识，培养了与他人沟通、协作的能力。

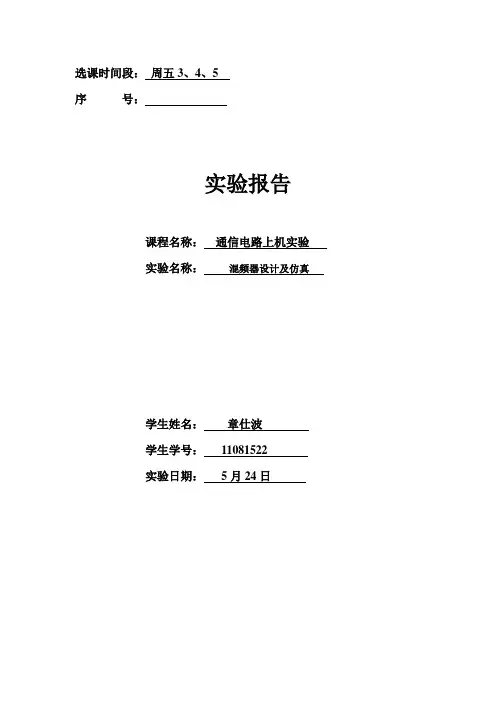

选课时间段：周五3、4、5序号：实验报告课程名称：通信电路上机实验实验名称：混频器设计及仿真学生姓名：***学生学号：********实验日期：5月24日混频器的设计及仿真一、 设计要求及主要指标1、 LO 本振输入频率：1.45MHz ，RF 输入频率：1MHz ，IF 中频输出频率：450KHz 。

2、 LO 本振输入电压幅度：5V ，RF 输入电压幅度：0.5V 。

3、 混频器三个端口的阻抗为50Ω。

4、 本实验采用二极管环形混频器进行设计，二极管采用DIN4148。

二、 实验电路图三、实验波形图图12R 的输出电压ifV 波形图22R 两端电压IF V 的频谱图频谱图分析：由输出的频谱图可见，环形混频器的输出电压中主要的组合频率分量为：0.45MHZ ，2.45MHz ，3.35 MHz ，5.35 MHz ，6.24 MHz ，8.25 MHz ，9.15 MHz 等等。

其中0.45MHZ 为差频输出信号，2.45MHz 为和频输出信号。

图3 输入RF 信号电压in V 波形图图4 输入RF 信号电流in I 波形图由图2可知：输出的中频（0.45MHZ ）幅度为：mV V if 2.153=由图3，图4可知输入电压，电流的幅值分别为： mV V in 8.270=mA I in 47.4=通过以上数据求出混频器的混频增益为： dB A C 95.48.2702.153log20== 输出的中频功率为：mW R V P LIFIF 2347.0212==RF 信号的输入功率为： mW I V P in in in 60524.021==所以有混频器的混频损耗为： dB P P L IFinC 11.4log10== 对于RF 输入端可得到输入阻抗为： Ω==6.60ininin i V R表1 输入\输出电压及电流值通过MATLAB仿真我们可以得到输入、输出功率(dBm)的关系图，如图5所示。

仿真实验报告（正文开始）。

仿真实验报告。

一、实验目的。

本实验旨在通过仿真实验的方式，探究某一特定系统的性能、特性和工作原理，从而为实际应用提供理论和实践基础。

二、实验原理。

本次实验选取了电子电路仿真作为研究对象，通过计算机软件模拟电路的工作过程，以此来观察和分析电路的性能和特性。

三、实验内容。

1. 确定仿真电路的基本参数和元器件。

2. 搭建仿真电路并进行仿真。

3. 分析仿真结果，得出结论。

四、实验步骤。

1. 确定仿真电路的基本参数和元器件。

在进行仿真实验之前，首先需要确定所要研究的电路的基本参数和元器件，包括电阻、电容、电感等。

2. 搭建仿真电路并进行仿真。

在软件中搭建所要研究的电路，并设置仿真参数，如输入信号的频率、幅度等，然后进行仿真操作。

3. 分析仿真结果，得出结论。

根据仿真结果，分析电路的性能和特性，比如频率响应、幅频特性等，最终得出结论。

五、实验结果与分析。

经过仿真实验，我们得出了电路的频率响应曲线，并对其进行了分析。

通过实验结果，我们可以清晰地观察到电路在不同频率下的响应情况，从而对电路的性能有了更深入的了解。

六、实验结论。

通过本次仿真实验，我们深入了解了所研究电路的性能和特性，为实际应用提供了理论和实践基础。

七、实验总结。

本次实验通过仿真的方式，成功地探究了电路的性能和特性，为我们提供了宝贵的经验和教训。

在今后的研究和实践中，我们将继续深入探索，不断提高仿真实验的水平和质量。

八、参考文献。

[1] 《电子电路仿真实验教程》。

[2] 《电路仿真软件操作指南》。

（正文结束）。

以上是本次仿真实验的报告内容，希望能对您有所帮助。

一、实验数据及处理（一）混频器1、中频频率的观测（1）晶体三极管混频器将LC振荡器输出频率为8.8MHZ作为本实验的本振信号输入混频器的一个输入端（5P01）,混频器的另一个输入端（5P02）接高频信号发生器的输出（6.3MHZ Vp-p=0.8V），用示波器观察5TP01、5TP02、5TP03如下：5TP01 5TP025TP03用频率及测量其频率，计算各频率得，只有中频5TP03符合Fi=F L-F S。

当改变高频信号源的频率时，观察到示波器有以下改变:波形变化规律：使高频信号源频率改变，输出波形的幅值会逐渐减小。

原因：当满足F i=F L-F S时，输出端的输出增益是最大值，任意改变高频信号源频率都会使F i发生改变，使输出增益变小。

②集成乘法器混频器输入信号源与①相同，分别送入到乘法器的输入端9P01和9P02，用示波器分别观察9TP01、9TP02、9TP04：9TP01 9TP029TP03当改变高频信号源频率时，波形变化如下：高频信号源频率改变时，波形的幅值变小，包络的频率也减小。

（二）中频放大器1.中频放大器输入输出波形观察及放大倍数测量将高频信号源频率设置为2.5MHz，峰峰值为150mV，并将其输入到放大器输入端7P01，调整7W02使输出幅值最大且不失真，用示波器观察输出波形：此时的幅度大小为150mv，输出幅值为11.4V，计算得，电压放大倍数为762.测量中频放大器的谐振曲线保持上述状态不变，改变高频信号源频率，保持高频信号源的输出为150mv，频率(MHz) 1.3 1.5 1.7 1.9 2.1 2.3 2.5 2.7 2.9 3.1 3.3 3.5 3.7 输出幅度(V) 6.8 6.0 5.6 5.4 8.0 10.6 11.0 10.4 9.2 8.0 7.2 6.4 5.4由表格得到中频放大器的幅度曲线：二、实验总结1、计算得出，中频放大器的放大倍数为762、中频放大器的通频带约为：1.16Mhz3、实验心得：。

混频器实验（虚拟实验）（一）二极管环形混频电路傅里叶分析得到的频谱图为分析：可以看出信号在900Hz和1100Hz有分量，与理论相符（二）三极管单平衡混频电路直流分析傅里叶分析一个节点的傅里叶分析的频谱图为两个节点输出电压的差值的傅里叶分析的频谱图为：分析：同样在1K的两侧有两个频率分量，900Hz和1100Hz 有源滤波器加入电路后U的傅里叶分析的频谱图为：IFU节点的傅里叶分析的频谱图为：out分析：加入滤波器后，会增加有2k和3k附近的频率分量（三）吉尔伯特单元混频电路直流分析傅里叶分析一个节点的输出电压的傅里叶分析的参数结果与相应变量的频谱图如下：两个节点输出电压的差值的傅里叶分析的参数结果与相应变量的频谱图为：失真分析：1k和3k两侧都有频率分量，有IP3将有源滤波器加入电路U的傅里叶分析的参数结果与相应变量的频谱图为：IFU节点的傅里叶分析的参数结果与相应变量的频谱图为：out分析：有源滤波器Uout节点的傅里叶分析的频谱相对于Uif的傅里叶分析的频谱来说，其他频率分量的影响更小，而且Uout节点的输出下混频的频谱明显减小了。

输出的电压幅度有一定程度的下降。

思考题（教材P116）：（1）比较在输入相同的本振信号与射频信号的情况下，三极管单平衡混频电路与吉尔伯特混频器两种混频器的仿真结果尤其是傅里叶分析结果的差异，分析其中的原因。

若将本振信号都设为1MHz，射频频率设为200kHz，结果有何变化，分析原因。

答：三极管吉尔伯特（2）对图18中加入的有源滤波器的特性进行分析，对其幅频特性、相频特性进行仿真。

若要使得滤波器的带宽减小20%，应对滤波器元件参数如何调整。

将调整带宽后的滤波器与混频器相连，比较前后傅里叶分析的结果异同，分析原因。

答：对有源滤波器进行仿真结果如下根据增益带宽积不变原则，弱带宽减少20%，则增益变为原先的125%，故可将运放处的反馈电阻由76K变为95K。

改变后傅里叶分析结果如下：改变前傅里叶分析结果如下：.。

,cos ,cos t V v t V v LO LO LO RF RF RF ωω==DL RF R R vi i +=-2232)(22141πω-+=-t K R R v i i LO DL RF实验名称：混频器设计及仿真一、实验目的1、理解和掌握二极管双平衡混频器电路组成和工作原理。

2、理解和掌握二极管双平衡混频器的各种性能指标。

3、进一步熟悉电路分析软件。

二、实验原理混频器作为一种三端口非线性器件，它可以将两种不同频率的输入信号变为一系列的输出频谱，输出频率分别为两个输入频率的和频、差频及其谐波。

两个输入端分别为射频端RF 和本振LO 。

输出端称为中频端IF 。

基本原理图如图：本实验采用二极管环形混频器如图：由于RF LOV V >>,二极管主要受到大信号LO V 控制，四个二极管均按开关状态工作， 将二极管用开关等效，开关函数表示为：)(1t K LO ω，因此在LO v 正半周期间开关闭合，上下回路方程为：0)(,0)(233322=---+-=---+L D LO RF L D LO RF R i i R i v v R i i R i v v ，求得： ， 与之相应的开关函数)(1t K LO ω，因此一般形式为： ，与之相应的开关函数)(1t K LO ω，因此一般形式为：，同理分析得在LO v 负半周期间有：专业：信息对抗（12083511） 学生姓名：刘美琪（12083103） 实验名称：混频器设计及仿真)(22132t K R R v i i L DL RFω+=-)(22132t K R R v i i L DL RFω+=-所以通过L R 的总电流为：...]3cos 34cos 4[cos 22)()(3241+-+-=---=t t t R R V i i i i i LO LO LO D L RF o ωπωπω所以知：双平衡混频器的输出电流中仅包括 的组合频率分量，而抵消了RF LO ωω,即p 为偶数的众多组合频率分量。

混频器实验预习报告学号201300121126 姓名牛梦豪试验台号22（一）模拟乘法器的应用(混频)一、实验目的：1、掌握集成模拟乘法器的工作原理及其特点。

2、进一步掌握用集成模拟乘法器（MC1596/1496）实现混频的电路调整与测试方法。

二、实验仪器：低频信号发生器、高频信号发生器、频率计、稳压电源、万用表、示波器三、实验原理：1、集成模拟乘法器原理：集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一，是一种多用途的线性集成电路。

可用作宽带、抑制载波双边带平衡调制器，不需要耦合变压器或调谐电路，还可作为高性能的SSB乘法检波器、AM调制/解调器、FM 解调器、混频器、倍频器、鉴相器等，它与放大器相结合还可以完成许多数学运算,如乘法、除法、乘方、开方等。

单片集成模拟乘法器MC1496/1596的内部电路及引脚排列如下图所示。

a）内部电路b ）引脚排列图中晶体管VT1～VT4组成双差分放大器，VT5、VT6组成单差分放大器，用以激励VT1～VT4；VT7、VT8、VT9及相应的电阻等组成多路电流源电路、VT9、VT8分别给VT5、VT6、提供0I /2的恒流电流；R 为外接电阻，可用以调节0I /2的大小。

另外，由VT5、VT6两管的发射级引出接线端2和3，外接电阻Ry ，利用Ry 的负反馈作用可以扩大输入电压2u 的动态范围。

c R 为外接负载电阻。

MC1496型模拟乘法器只适用与频率比较低的场合，一般工作在1MHZ 以下的频率。

双差分对模拟乘法器MC1496/1495的差值输出电流为：22x yy T v v i t h R V ⎛⎫≈ ⎪⎝⎭MC1496/1596广泛用于调幅及解调、混频等电路中，但应用时VT1、VT2 、VT 3、VT4 、VT5、VT6晶体管的基极均需外加偏置电压（即在8与10端、1与4端间加直流电压），方能正常工作。

通常把8、10端称为X 端Y 端，输入参考电压1v ；4、1端称为Y 输入端，输入信号电压2v 。

实验三、混频器151180013陈建一、实验目的1.了解三极管混频器和集成混频器的基本工作原理，掌握用MC1496 来实现混频的方法。

2.了解混频器的寄生干扰。

3.探究混频器输入输出的线性关系。

二、实验原理1.在通信技术中，经常需要将信号自某一频率变换为另一频率，一般用得较多的是把一个已调的高频信号变成另一个较低频率的同类已调信号，完成这种频率变换的电路称混频器。

在超外差接收机中的混频器的作用是使波段工作的高频信号，通过与本机振荡信号相混，得到一个固定不变的中频信号。

采用混频器后，接收机的性能将得到提高，这是由于：（1）混频器将高频信号频率变换成中频，在中频上放大信号，放大器的增益可以做得很高而不自激，电路工作稳；经中频放大后，输入到检波器的信号可以达到伏特数量级，有助于提高接收机的灵敏度。

（2）由于混频后所得的中频频率是固定的，这样可以使电路结构简化。

（3）要求接收机在频率很宽的范围内选择性好，有一定困难，而对于某一固定频率选择性可以做得很好。

混频器的电路模型下图所示。

一个等幅的高频信号，并与输入经混频后所产生的差频信号经带通滤波器滤出，这个差频通常叫做中频。

输出的中频信号与输入信号载波振幅的包络形状完全相同，唯一的差别是信号载波频率变换成中频频率。

目前高质量的通信接收机广泛采用二极管环形混频器和由差分对管平衡调制器构成的混频器，而在一般接收机（例如广播收音机）中，为了简化电路，还是采用简单的三极管混频器。

2.当采用三极管作为非线性元件时就构成了三极管混频器，它是最简单的混频器之一，应用又广，我们以它为例来分析混频器的基本工作原理。

从上图可知，输入的高频信号，通过C1 加到三极管b极，而本振信号经Cc 耦合，加在三极管的e极，这样加在三极管输入端（be之间）信号为。

即两信号在三极管输入端互相叠加。

由于三极管的特性（即转移特性）存在非线性，使两信号相互作用，产生很多新的频率成分，其中就包括有用的中频成分fL-fS和fL+fS，输出中频回路（带通滤波器）将其选出，从而实现混频。
