地基与基础单元工程质量评定表
发布时间：2013-5—6
水利水电工程单元工程施工质量验收评定标准
地基处理与基础工程(SL633—2012）质量评定表
表4.2。
3 岩石地基帷幕灌浆单孔施工质量标准
表4.5.3 隧洞回填灌浆单孔施工质量标准
表4.6.3钢衬接触灌浆单孔施工质量标准
混凝土防渗墙施工质量标准
表6。
1.5 地基排水孔单孔施工质量标准
表8。
0。
5钻孔灌注桩单桩施工质量标准
9.2 强夯法地基加固工程施工质量标准
表A。
0.1—1 单孔(桩、槽)及单元工程施工质量验收评定表
表A.0。
2—2 单孔(桩、槽）施工质量验收评定表
附录帷幕灌浆单孔钻孔工序施工质量验收评定表
帷幕灌浆单孔及单元工程施工质量验收评定表
高压喷射灌浆防渗墙单孔施工质量验收评定表
高压旋喷灌浆防渗墙单元工程施工质量验收评定表
地基管（槽）网排水铺设基面处理工序施工质量验收评定表
强夯法地基加固单元工程施工质量验收评定表。
混凝土防渗墙单元工程施工质量验收评定表(共15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--混凝土防渗墙单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.本表适用于松散透水地基或土石坝坝体内以泥浆护壁连续造孔成槽和浇筑混凝土形成的混凝土地下连续墙，其他成槽方法形成的混凝土防渗墙可参照执行。
2.单元工程划分：宜以每一个槽孔划分为一个单元工程。
3.单元工程量：填写本单元混凝土浇筑量（m³）。
4.本单元工程施工工序宜分为造孔、清孔（包括接头处理）、混凝土浇筑（包括钢筋笼、预埋件、观测仪器安装埋设）3个工序，其中混凝土浇筑为主要工序。
本表是在表表工序质量验收评定合格后完成。
5.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6.混凝土防渗墙单元工程施工质量验收评定标准。
（1）合格标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检査结果符合设计要求的前提下，工序施工质量验收评定全部合格；各项报验资料应符合SL633—2012的要求。
（2）优良标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检查结果符合设计要求的前提下，工序施工质量验收评定全部合格，其中2个及以上工序达到优良，并且混凝土浇筑工序达到优良；各项报验资料应符合SL633—2012的要求。
水利水电工程混凝土防渗墙单元工程施工质量验收评定表混凝土防渗墙造孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.单位工程、分部工程、单元工程名称及部位填写要与表相同。
2.检验（测）方法及数量。
3.工序施工质量验收评定应提交下列资料。

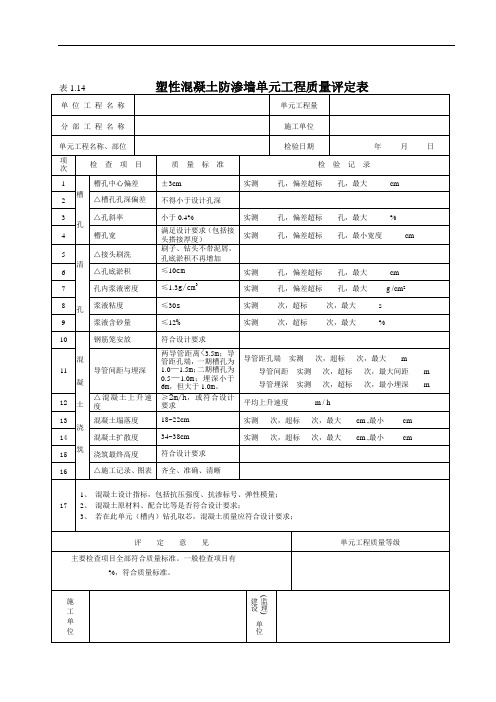

表1.14填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单元工程划分：以每一槽孔为一个单元工程。
2、单元工程量：本单元砼体积（M3）及单元槽段长度L X（m）。
3、检查项目项次2、
4、10、15的质量标准栏中有设计要求，须
填写出设计具体要求。
本例除项次10因内容多，另附页外，
其余各项均填写出设计具体要求。
项次17必须填写检查结果。
砼芯结构、表面情况、砼抗压强度、抗渗标号、弹性模量必须
符合设计标准，强度保证率在80%以上。
4、单元工程质量标准：在槽孔的主要检查（测）项目符合质量标
准的前提下，凡其它检查项目基本符合质量标准，且其它检测
项目有70%及以上符合质量标准的，评为“合格”。
凡其它检
查项目全部符合质量标准，且其它检测项目有90%及以上符合
质量标准的，评为“优良”。
混凝土防渗墙单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.本表适用于松散透水地基或土石坝坝体内以泥浆护壁连续造孔成槽和浇筑混凝土形成的混凝土地下连续墙，其他成槽方法形成的混凝土防渗墙可参照执行。
2.单元工程划分：宜以每一个槽孔划分为一个单元工程。
3.单元工程量：填写本单元混凝土浇筑量（m³）。
4.本单元工程施工工序宜分为造孔、清孔（包括接头处理）、混凝土浇筑（包括钢筋笼、预埋件、观测仪器安装埋设）3个工序，其中混凝土浇筑为主要工序。
本表是在表3.8.1～表工序质量验收评定合格后完成。
5.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6.混凝土防渗墙单元工程施工质量验收评定标准。
（1）合格标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检査结果符合设计要求的前提下，工序施工质量验收评定全部合格；各项报验资料应符合SL633—2012的要求。
（2）优良标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检查结果符合设计要求的前提下，工序施工质量验收评定全部合格，其中2个及以上工序达到优良，并且混凝土浇筑工序达到优良；各项报验资料应符合SL633—2012的要求。
水利水电工程混凝土防渗墙单元工程施工质量验收评定表混凝土防渗墙造孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.单位工程、分部工程、单元工程名称及部位填写要与表相同。
2.检验（测）方法及数量。
3.工序施工质量验收评定应提交下列资料。
（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。
水利水电工程混凝土防渗墙单元工程质量评定表及施工记录表附表1~11注：未填写检验具体内容的不得评定质量等级。
填表说明填表时必须遵守“填表基本规则”，并符合以下要求：1、单元工程划分：以每一槽孔为一个单元工程。
2、单元工程量：本单元混凝土体积（m 3）及单元槽段长度L X （m）。
3、填表依据：本表依据附表1至附表11防渗墙工程的施工记录填写。
施工单位务必作好施工记录，监理单位要认真检查。
如单元工程划分为重要隐蔽单元工程，项目法人、设计、工程运行管理（施工阶段已经有时）单位应与施工、监理单位组成联合小组，共同检查核定其质量等级并填写签证表。
4、检查项目项次2、4、10、12、15的质量标准栏中有设计要求，须填写设计具体要求，如内容较多应另附页。
项次17必须填写检查结果。
混凝土芯结构、表面情况、混凝土抗压强度、抗渗标号、弹性模量必须符合设计标准，强度保证率在80%以上。
5、单元工程质量标准：在槽孔的主要检查（测）项目符合质量标准的前提下，凡其它检查项目基本符合质量标准，且其它检测项目有70%及以上符合质量标准的，评为“合格”；凡其它检查项目全部符合质量标准，且其它检测项目有90%及以上符合质量标准的，评为“优良”。
单元工程名称及部位: 施工单位：钻机类型：槽孔编号：单孔编号：第页施工机组：接班孔深： m 交班孔深： m 班次：年月日时至月日时机长：班长：记录员：cheng单元工程名称及部位: 施工单位：抓斗型号：抓斗宽度： mm 槽孔编号：施工机组：接班孔深： m 交班孔深： m 年月日时机长：班长：记录员：cheng附表3：防渗墙单孔（槽）基岩／相对不透水层鉴定表单元工程名称及部位: 槽孔编号：单孔编号：施工单位：施工机组：中心桩号：附表4：防渗墙造孔质量检查记录表单元工程名称及部位: 槽孔编号: 槽孔长度: m检查孔位: 桅杆高： m 检查方法:施工单位: 施工机组：检查时间：年月日机长：质检员：记录员：监理工程师：注：上游方向偏差为正值，下游方向偏差为负值，面向下游左偏差为正值，右偏差为负值。
