驱动器结构及端口定义2015年6月30日181606

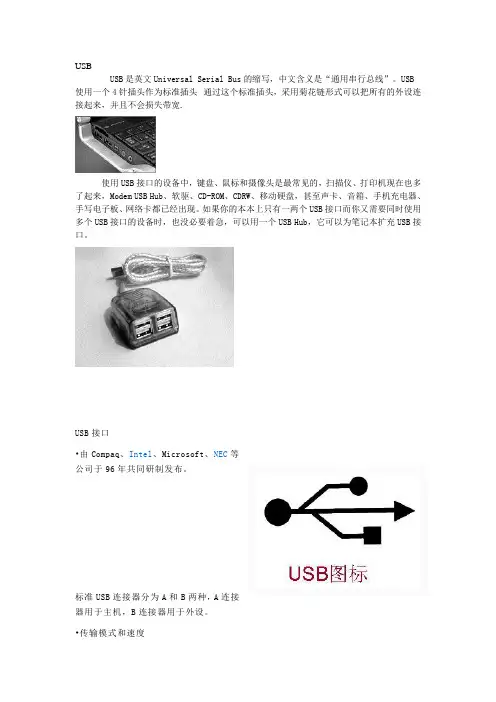

USBUSB 是英文Universal Serial Bus 的缩写，中文含义是“通用串行总线”。

USB 使用一个4针插头作为标准插头 通过这个标准插头，采用菊花链形式可以把所有的外设连接起来，并且不会损失带宽.使用USB 接口的设备中，键盘、鼠标和摄像头是最常见的，扫描仪、打印机现在也多了起来，Modem USB Hub 、软驱、CD-ROM 、CDRW 、移动硬盘，甚至声卡、音箱、手机充电器、手写电子板、网络卡都已经出现。

如果你的本本上只有一两个USB 接口而你又需要同时使用多个USB 接口的设备时，也没必要着急，可以用一个USB Hub ，它可以为笔记本扩充USB 接口。

USB 接口•由Compaq 、Intel 、Microsoft 、NEC 等公司于96年共同研制发布。

标准USB 连接器分为A 和B 两种，A 连接器用于主机，B 连接器用于外设。

•传输模式和速度USB采用平衡半双工方式。

USB1.1具有两个物理传输模式，全速模式为12Mb/s，低速模式为1.5Mb/s。

USB2.0的高速模式的物理速率为480Mb/s，同时兼容USB1.1。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

下面贴一张常见的USB接口图片从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)USB1.1是目前较为普遍的USB规范，其高速方式的传输速率为12Mbps，低速方式的传输速率为1.5Mbps（b是Bit的意思），1MB/s（兆字节/秒）=8MBPS （兆位/秒），12Mbps=1.5MB/s。

目前，大部分MP3为此类接口类型。

USB2.0规范是由USB1.1规范演变而来的。

它的传输速率达到了480Mbps，折算为MB为60MB/s，足以满足大多数外设的速率要求。

计算机内外接口超详细图解来源：作者：发布时间：2007-07-03每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识。

第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。

理论上单个USBhost控制器可以连接最多127个设备。

USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。

注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USBhost控制器以及USB设备决定。

USB可以通过连接线为设备提供最高5V，500mA的电力。

USB接口有3种类型：- Type A：一般用于PC- Type B：一般用于USB设备-Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V500mA的电力。

移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。

目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b（或Firewire-800）所取代。

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

电脑接口全程图解!本帖被天涯浪子执行取消锁定操作(2007-08-05)PC内外接口全程图解！每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB 接口分为TypeA、TypeB等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（Universal SerialBus通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。

理论上单个USB host控制器可以连接最多127个设备。

USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。

注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USBhost控制器以及USB设备决定。

USB可以通过连接线为设备提供最高5V，500mA的电力。

USB接口有3种类型：Type A：一般用于PC- Type B：一般用于USB设备- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为TypeB（连接设备）USB MiniUSB延长线，一般不应长于5M请认准接头上的USB标志USB分离线，每个端口各可以得到5V500mA的电力。

移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（5 00+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。

目前，数据传速率为40 0Mbps的IEEE-1394规范正被800Mbps的IEEE-1394b（或Firewire-800）所取代。

液晶显示器常用“通用驱动板”介绍类别：显示与光电1．常用“通用驱动板”介绍目前，市场上常见的驱动板主要有乐华、鼎科、凯旋、华升等品牌。

驱动板配上不同的程序，就驱动不同的液晶面板，维修代换十分方便。

常见的驱动板主要有以下几种类型：（1）2023 B-L驱动板2023B－L驱动板的主控芯片为RTD2023B，主要针对LVDS接口设计，实物如图1所示。

图1 2023B-L驱动板实物该驱动板的主要特点是：支持LVDS接口液晶面板，体积较小，价格便宜。

主要参数如下：输入接口类型：VGA模拟RGB输入；输出接口类型：LVDS；显示模式：640×350／70Hz～1600×1200／75Hz；即插即用：符合VESA DDC1／2B规范；工作电压：DC 12V±1.0V，2～3A；适用范围：适用于维修代换19in以下液晶显示器驱动板。

2023B－L驱动板上的VGA输入接口各引脚功能见表2，TXD、RXD脚一般不用。

表2 VGA插座引脚功能2023B-L驱动板上的按键接口可以接五个按键、两个LED指示灯，各引脚功能见表3。

表3 2023B-L驱动板上的按键接口引脚功能2023B-L驱动板上的LVDS输出接口（30脚）引脚功能见表4。

表4 2023B-L驱动板LVDS输出接口各引脚功能2023B-L驱动板上的高压板接口引脚功能见表5。

表5 2023B-L驱动板上的高压板接口引脚功能（2）203B-L驱动板2023B-L主要针对TTL接口设计，其上的LVDS接口为插孔，需要重新接上插针后才能插LVDS插头。

2023B-T 驱动板实物如图6所示。

图6 2023B-T驱动板实物图2023B-T驱动板体积比2023B-L稍大，价格也相对高一些，其主要参数如下：输入接口类型：VGA模拟RGB输入；输出接口类型：TTL；显示模式：640×350／70Hz～1280×1024／75 Hz：即插即用：符合VESA DDC1／2B规范；工作电压：DC 12V±1.0V，2～3A；适用范围：适用于维修代换20in以下液晶显示器的驱动板。

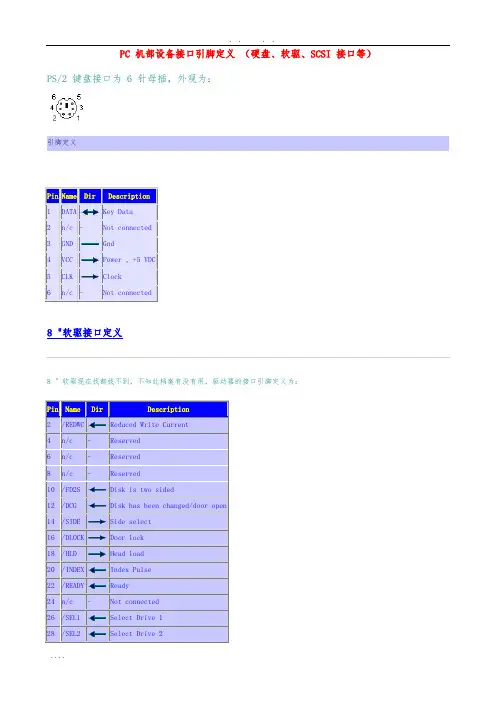

PC 机部设备接口引脚定义（硬盘、软驱、SCSI 接口等）PS/2 键盘接口为 6 针母插，外观为：引脚定义Pin Name Dir Description1DATA Key Data2n/c-Not connected3GND Gnd4VCC Power , +5 VDC5CLK Clock6n/c-Not connected8 "软驱接口定义8 " 软驱现在找都找不到，不知此档案有没有用，驱动器的接口引脚定义为：Pin Name Dir Description2/REDWC Reduced Write Current4n/c-Reserved6n/c-Reserved8n/c-Reserved10/FD2S Disk is two sided12/DCG Disk has been changed/door open14/SIDE Side select16/DLOCK Door lock18/HLD Head load20/INDEX Index Pulse22/READY Ready24n/c-Not connected26/SEL1Select Drive 128/SEL2Select Drive 230/SEL3Select Drive 332/SEL4Select Drive 434/DIR Direction36/STEP Step38/WDAT Write data40/WGAT Write gate42/TR00Track 00 (Zero)44/WPROT Write protect46/RDATA Read data48n/c-Not connected50n/c-Not connected软驱接口3.5" 软驱和 5" 软驱连线，外观为：引脚定义Pin Name Dir Description2/REDWC Density Select4n/c Reserved6n/c Reserved8/INDEX Index10/MOTEA Motor Enable A12/DRVSB Drive Sel B14/DRVSA Drive Sel A16/MOTEB Motor Enable B18/DIR Direction20/STEP Step22/WDATE Write Data24/WGATE Floppy Write Enable26/TRK00Track 028/WPT Write Protect30/RDATA Read Data32/SIDE1Head Select34/DSKCHG Disk ChangeIDE 接口IDE 是 Integrated Drive Electronics 的缩写，由 Compaq 和 Western Digital 公司开发，新版的 IDE 命名为ATA 即 AT bus Attachment，IDE 接口在设备和主板侧的外观为 40 脚插针：IDE 电缆外观为：引脚定义Pin Name Dir Description1/RESET Reset2GND Ground3DD7Data 74DD8Data 85DD6Data 66DD9Data 97DD5Data 58DD10Data 109DD4Data 410DD11Data 1111DD3Data 312DD12Data 1213DD2Data 214DD13Data 1315DD1Data 116DD14Data 1417DD0Data 018DD15Data 1519GND Ground20KEY-Key21n/c-Not connected22GND Ground23/IOW Write Strobe24GND Ground25/IOR Read Strobe26GND Ground27IO_CH_RDY28ALE Address Latch Enable29n/c-Not connected30GND Ground31IRQR Interrupt Request32/IOCS16?IO ChipSelect 1633DA1Address 134n/c-Not connected35DA0Address 036DA2Address 237/IDE_CS0(1F0-1F7)38/IDE_CS1(3F6-3F7)39/ACTIVE Led driver40GND GroundATA 44 接口ATA 是 AT bus Attachment 的缩写，由 Conner, Seagate 和 Western Digital 公司开发，是新版的 IDE 接口，ATA 44 接口是 ATA 接口再加上电源等线，主要用于便携式计算机用 2.5" 硬盘，在设备和主板侧的外观为 44 脚插针：ATA 44 电缆外观为：引脚定义ATA 44 接口的 1-40 脚的定义同 ATA，41-44 的定义为：Pin Name Dir Description41+5VL +5 VDC (Logic)42+5VM+5 VDC (Motor)43GND Ground44/TYPE Type (0=ATA)ESDI 接口ESDI 是 Enhanced Small Device Interface 的缩写，早在 1980 年由 Maxtor 公司开发，是老式硬盘的接口，它的电缆由两部分组成，ESDI 接口在接口卡侧的外观为 34 脚和 20 脚公插针：在硬盘侧为 34 脚的控制信号和 20 脚数据信号：引脚定义34 脚的控制信号：20 脚的数据信号：16GND Ground17NRZ Read Data+18NRZ Read Data-19GND Ground20GND GroundMitsumi CD-ROM 接口Mitsumi CD-ROM 在光驱和接口卡侧的外观为 40 脚插针：连接电缆外观为：引脚定义Pin Name Description1A0Address Bit 02GND Ground3A1Address Bit 14GND Ground5n/c Not connected6GND Ground7n/c Not connected8GND Ground9n/c Not connected10GND Ground11n/c Not connected12GND Ground13INT Interrupt14GND Ground15REQ Data request For DMA16GND Ground17ACK Data Acknowledge For DMA18GND Ground19RE Read Enable20GND Ground21WE Write Enable22GND Ground23EN Bus Enable24GND Ground25DB0Data Bit 026GND Ground27DB1Data Bit 128GND Ground29DB2Data Bit 230GND Ground31DB3Data Bit 332GND Ground33DB4Data Bit 434GND Ground35DB5Data Bit 536GND Ground37DB6Data Bit 638GND Ground39DB7Data Bit 740GND GroundPanasonic CD-ROM 接口Panasonic CD-ROM 在光驱和接口卡侧的外观为 40 脚插针：连接电缆外观为：引脚定义Pin Name Description1GND Ground2RESET CD-Reset3GND Ground4GND Ground5GND Ground6MODE0Operation Mode Bit 0 7GND Ground8MODE1Operation Mode Bit 1 9GND Ground10WRITE CD-Write11GND Ground12READ CD-Read13GND Ground14ST0CD-Status Bit 015GND Ground16n/c No Connection17GND Ground18n/c No Connection19GND Ground20ST1CD-Status Bit 121GND Ground22EN CD-Data Enable23GND Ground24ST2CD-Status Bit 225GND Ground26S/DE CD-Status/Data Enable 27GND Ground28ST3CD-Status Bit 329GND ground30GND ground31D7CD-Data 732D6CD-Data 633GND ground34D5CD-Data 535D4CD-Data 436D3CD-Data 337GND ground38D2CD-Data 239D1CD-Data 140D0CD-Data 0Sony CD-ROM 接口Sony CD-ROM 在光驱和接口卡侧的外观为 34 脚插针：连接电缆外观为：引脚定义Pin Name Description1RESET Reset2GND Ground3DB7Data Bit 74GND Ground置SCSI卡接口(单端信号方式)SCSI 是 Small Computer System Interface 的缩写，在控制器和设备侧的接口外观为 50 针公插座：连接电缆为 50 针母插头：引脚定义Pin Name Dir Description2DB0Data Bus 04DB1Data Bus 16DB2Data Bus 28DB3Data Bus 310DB4Data Bus 412DB5Data Bus 514DB6Data Bus 616DB7Data Bus 718PARITY Data Parity (odd Parity) 20GND Ground22GND Ground24GND Ground26TMPWR Termination Power28GND Ground30GND Ground32/ATN Attention34GND Ground36/BSY Busy38/ACK Acknowledge40/RST Reset42/MSG Message44/SEL Select46/C/D Control/Data48/REQ Request50/I/O Input/Output置SCSI卡接口(差分信号方式)SCSI 是 Small Computer System Interface 的缩写，在控制器和设备侧的接口外观为 50 针公插座：连接电缆为 50 针母插头：引脚定义Pin Name Dir Description01GND Ground02GND Ground03+DB0+Data Bus 004-DB0-Data Bus 005+DB1+Data Bus 106-DB1-Data Bus 107+DB2+Data Bus 208-DB2-Data Bus 209+DB3+Data Bus 310-DB3-Data Bus 311+DB4+Data Bus 412-DB4-Data Bus 413+DB5+Data Bus 514-DB5-Data Bus 515+DB6+Data Bus 616-DB6-Data Bus 617+DB7+Data Bus 718-DB7-Data Bus Parity719+DBP+Data Bus Parity (odd Parity) 20-DBP -Data Bus Parity (odd Parity) 21DIFFSENS????22GND Ground23res-Reserved24res-Reserved25TERMPWR Termination Power26TERMPWR Termination Power27res-Reserved28res-Reserved29+ATN+Attention30-ATN-Attention31GND Ground32GND Ground33+BSY +Bus is busy34-BSY-Bus is busy35+ACK+Acknowledge36-ACK-Acknowledge37+RST+Reset38-RST-Reset39+MSG +Message40-MSG-Message41+SEL+Select42-SEL-Select43+C/D+Control or Data44-C/D-Control or Data45+REQ+Request46-REQ-Request47+I/O+In/Out48-I/O-In/Out49GND Ground50GND Ground25针外置SCSI接口SCSI 是 Small Computer System Interface 的缩写，外置式 25 针接口为扫描仪等低速设备使用，接口外观为母插座：连接电缆插头为 25 针公插头：引脚定义Pin Name Dir Description1GND Ground2DB1Data Bus 13DB3Data Bus 34DB5Data Bus 55DB7Data Bus 76GND Ground7/SEL Select8GND Ground9TMPWR Termination Power10/RST Reset11C/D Control/Data12I/O Input/Output13GND Ground14DB0Data Bus 015DB2Data Bus 216DB4Data Bus 417DB6Data Bus 618PARITY Data Parity19GND Ground20/ATN Attention21/MSG Message22/ACK Acknowledge23BSY Busy24/REQ Request25GND Ground外置SCSI接口(单端信号方式) SCSI 是 Small Computer System Interface 的缩写，外置式 50 针接口的外观为母插座：连接电缆插头为 50 针公插头：引脚定义Pin Name Dir Description1-25GND Ground26DB0Data Bus 027DB1Data Bus 128DB2Data Bus 229DB3Data Bus 330DB4Data Bus 431DB5Data Bus 532DB6Data Bus 633DB7Data Bus 734PARITY Data Parity (odd Parity)35GND Ground36GND Ground37GND Ground38TMPWR Termination Power39GND Ground40GND Ground41/ATN Attention42n/c-Not connected43/BSY Busy44/ACK Acknowledge45/RST Reset46/MSG Message47/SEL Select48/C/D Control/Data49/REQ Request50/I/O Input/Output外置SCSI接口(差分信号方式) SCSI 是 Small Computer System Interface 的缩写，外置式 50 针接口的外观为母插座：连接电缆插头为 50 针公插头：引脚定义Pin Name Dir Description01GND Ground02+DB0+Data Bus 003+DB1+Data Bus 104+DB2+Data Bus 205+DB3+Data Bus 306+DB4+Data Bus 407+DB5+Data Bus 508+DB6+Data Bus 609+DB7+Data Bus 710+DBP+Data Bus Parity (odd Parity) 11DIFFSENS????12res-Reserved13TERMPWR Termination Power14res-Reserved15+ATN+Attention16GND Ground17+BSY+Bus is busy18+ACK +Acknowledge19+RST +Reset20+MSG+Message21+SEL+Select22+C/D+Control or Data23+REQ+Request24+I/O+In/Out25GND Ground26GND Ground27-DB0-Data Bus 028-DB1-Data Bus 129-DB2-Data Bus 230-DB3-Data Bus 331-DB4-Data Bus 432-DB5-Data Bus 533-DB6-Data Bus 634-DB7-Data Bus Parity735-DBP-Data Bus Parity (odd Parity) 36GND Ground37res-Reserved38TERMPWR Termination Power39res-Reserved40-ATN-Attention41GND Ground42-BSY -Bus is busy43-ACK-Acknowledge44-RST-Reset45-MSG-Message46-SEL-Select47-C/D-Control or Data48-REQ -Request49-I/O -In/Out50GND Ground外置SCSI高密接口(单端信号方式) SCSI 是 Small Computer System Interface 的缩写，外置式高密 50 针接口的外观为母插座：连接电缆插头为 50 针公插头：引脚定义Pin Name Dir Description1-25GND Ground26DB0Data Bus 027DB1Data Bus 128DB2Data Bus 229DB3Data Bus 330DB4Data Bus 431DB5Data Bus 532DB6Data Bus 633DB7Data Bus 734PARITY Data Parity (odd Parity)35GND Ground36GND Ground37GND Ground38TMPWR Termination Power39GND Ground40GND Ground41/ATN Attention42n/c-Not connected43/BSY Busy44/ACK Acknowledge45/RST Reset46/MSG Message47/SEL Select48/C/D Control/Data49/REQ Request50/I/O Input/Output外置SCSI高密接口(差分信号方式)SCSI 是 Small Computer System Interface 的缩写，外置式高密 50 针接口的外观为母插座：连接电缆插头为 50 针公插头：引脚定义Pin Name Dir Description01GND Ground02+DB0+Data Bus 003+DB1+Data Bus 104+DB2+Data Bus 205+DB3+Data Bus 306+DB4+Data Bus 407+DB5+Data Bus 508+DB6+Data Bus 609+DB7+Data Bus 710+DBP+Data Bus Parity (odd Parity) 11DIFFSENS????12res-Reserved13TERMPWR Termination Power14res-Reserved15+ATN+Attention16GND Ground17+BSY+Bus is busy18+ACK +Acknowledge19+RST+Reset20+MSG+Message21+SEL+Select22+C/D+Control or Data23+REQ+Request24+I/O+In/Out25GND Ground26GND Ground27-DB0-Data Bus 028-DB1-Data Bus 129-DB2-Data Bus 230-DB3-Data Bus 331-DB4-Data Bus 432-DB5-Data Bus 533-DB6-Data Bus 634-DB7-Data Bus Parity735-DBP -Data Bus Parity (odd Parity)36GND Ground37res-Reserved38TERMPWR Termination Power39res-Reserved40-ATN-Attention41GND Ground42-BSY -Bus is busy43-ACK-Acknowledge44-RST-Reset45-MSG-Message46-SEL-Select47-C/D -Control or Data48-REQ -Request49-I/O-In/Out50GND GroundATA 接口ATA 是 AT bus Attachment 的缩写，由 Conner, Seagate 和 Western Digital 公司开发，是新版的 IDE 接口，ATA 接口在设备和主板侧的外观为 40 脚插针：ATA 电缆外观为：引脚定义Pin Name Dir Description1/RESET Reset2GND Ground3DD7Data 74DD8Data 85DD6Data 66DD9Data 97DD5Data 58DD10Data 109DD4Data 410DD11Data 1111DD3Data 312DD12Data 1213DD2Data 214DD13Data 1315DD1Data 116DD14Data 1417DD0Data 018DD15Data 1519GND Ground20KEY-Key (Pin missing)21DMARQ?DMA Request22GND Ground23/DIOW Write Strobe24GND Ground25/DIOR Read Strobe26GND Ground27IORDY I/O Ready28SPSYNC:CSEL?Spindle Sync or Cable Select 29/DMACK?DMA Acknowledge30GND Ground31INTRQ Interrupt Request32/IOCS16?IO ChipSelect 1633DA1Address 134PDIAG?Passed Diagnostics35DA0Address 0 36DA2Address 2 37/IDE_CS0(1F0-1F7) 38/IDE_CS1(3F6-3F7) 39/ACTIVE Led driver 40GND Ground。

PC 机内部设备接口引脚定义（硬盘、软驱、SCSI 接口等）PS/2 键盘接口为6 针母插，外观为：DATA8 "软驱接口定义8 " 软驱现在找都找不到，不知此档案有没有用，驱动器的接口引脚定义为：软驱接口3.5" 软驱和5" 软驱连线，外观为：IDE 接口IDE 是Integrated Drive Electronics 的缩写，由Compaq 和Western Digital 公司开发，新版的IDE 命名为ATA 即AT bus Attachment，IDE 接口在设备和主板侧的外观为40 脚插针：IDE 电缆外观为：IO_CH_RDYATA 44 接口ATA 是AT bus Attachment 的缩写，由Conner, Seagate 和Western Digital 公司开发，是新版的IDE 接口，ATA 44 接口是ATA 接口再加上电源等线，主要用于便携式计算机用 2.5" 硬盘，在设备和主板侧的外观为44 脚插针：ATA 44 电缆外观为：ATA 44 接口的1-40 脚的定义同ATA，41-44 的定义为：/TYPEESDI 接口ESDI 是Enhanced Small Device Interface 的缩写，早在1980 年由Maxtor 公司开发，是老式硬盘的接口，它的电缆由两部分组成，ESDI 接口在接口卡侧的外观为34 脚和20 脚公插针：在硬盘侧为34 脚的控制信号和20 脚数据信号：34 脚的控制信号：20 脚的数据信号：Mitsumi CD-ROM 接口Mitsumi CD-ROM 在光驱和接口卡侧的外观为40 脚插针：连接电缆外观为：Panasonic CD-ROM 接口Panasonic CD-ROM 在光驱和接口卡侧的外观为40 脚插针：连接电缆外观为：Sony CD-ROM 接口Sony CD-ROM 在光驱和接口卡侧的外观为34 脚插针：连接电缆外观为：内置SCSI卡接口(单端信号方式)SCSI 是Small Computer System Interface 的缩写，在控制器和设备侧的接口外观为50 针公插座：连接电缆为50 针母插头：引脚定义内置SCSI卡接口(差分信号方式)SCSI 是Small Computer System Interface 的缩写，在控制器和设备侧的接口外观为50 针公插座：连接电缆为50 针母插头：25针外置SCSI接口SCSI 是Small Computer System Interface 的缩写，外置式25 针接口为扫描仪等低速设备使用，接口外观为母插座：连接电缆插头为25 针公插头：TMPWRPARITY外置SCSI接口(单端信号方式) SCSI 是Small Computer System Interface 的缩写，外置式50 针接口的外观为母插座：连接电缆插头为50 针公插头：引脚定义PARITYTMPWR外置SCSI接口(差分信号方式) SCSI 是Small Computer System Interface 的缩写，外置式50 针接口的外观为母插座：连接电缆插头为50 针公插头：外置SCSI高密接口(单端信号方式) SCSI 是Small Computer System Interface 的缩写，外置式高密50 针接口的外观为母插座：连接电缆插头为50 针公插头：PARITYTMPWR外置SCSI高密接口(差分信号方式) SCSI 是Small Computer System Interface 的缩写，外置式高密50 针接口的外观为母插座：连接电缆插头为50 针公插头：ATA 接口ATA 是AT bus Attachment 的缩写，由Conner, Seagate 和Western Digital 公司开发，是新版的IDE 接口，ATA 接口在设备和主板侧的外观为40 脚插针：ATA 电缆外观为：。

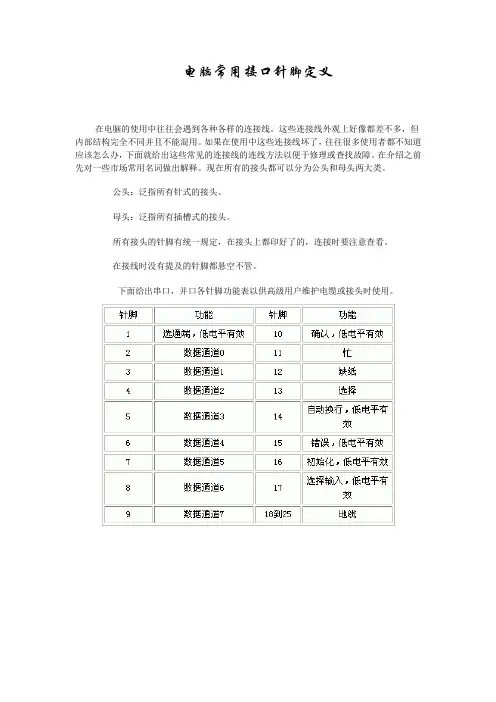

电脑常用接口针脚定义在电脑的使用中往往会遇到各种各样的连接线。

这些连接线外观上好像都差不多，但内部结构完全不同并且不能混用。

如果在使用中这些连接线坏了，往往很多使用者都不知道应该怎么办，下面就给出这些常见的连接线的连线方法以便于修理或查找故障。

在介绍之前先对一些市场常用名词做出解释。

现在所有的接头都可以分为公头和母头两大类。

公头：泛指所有针式的接头。

母头：泛指所有插槽式的接头。

所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。

在接线时没有提及的针脚都悬空不管。

下面给出串口，并口各针脚功能表以供高级用户维护电缆或接头时使用。

并口针脚功能一览表25针串口功能一览表9针串口功能一览表联机线的连接方法联机线主要用于直接把两台电脑连接，分为串口（com1,com2）联机线和并口（lpt1）联机线。

比较早一点的AT架构的电脑的串口有为9针，和25针两种，现在的ATX 架构的电脑两个串口全部是9针。

打印机的接口也是25针的但功能、外观上与AT架构的25针串口不一样。

于是联机线就分为4种（9针对9针串口联机线，9针对25针串口联机线，25针对25针串口联机线，25针对25针并口联机线）其中3种串口连接，一种并口连接。

并口联机线和串口联机线最大的差别就是速度，前者明显快于后者。

这些直接电缆连接线的两个头完全相同可以互换的连线方法如下表:首先我们必须准备2个连接头，以及大约1.5米的联机线，联机线应该选用带屏蔽的多芯线，把多余未用的芯全部接在接头的金属壳（地线）作为屏蔽用。

串口连机线一览表并口联机线一览表打印机连接线的现在使用的打印机连接线端口是25针公头的，和并口联机线使用的接头针脚数一样，但打印机连接线的两个头是不一样的,分别接电脑和打印机不能互换。

首先准备一个25针接头，和一个36线打印口接头。

并且先将25针接头的18-25针脚连接在一起。

把36线打印口接头的19-30脚连接在一起。

然后使用一根芯把这两组连接在一起。

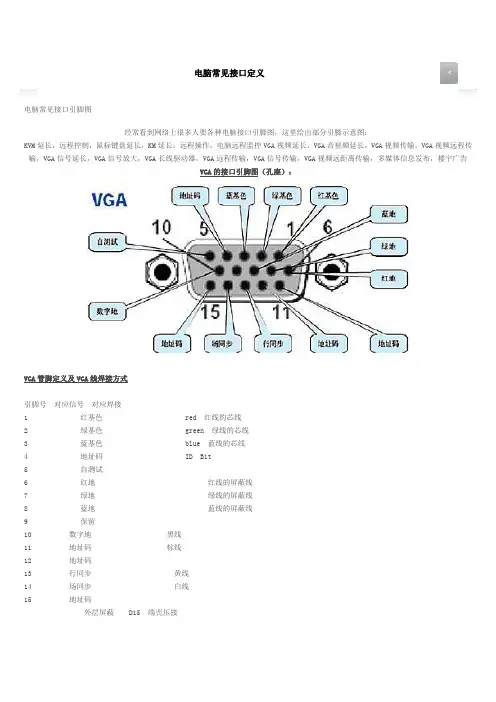

电脑常见接口定义
电脑常见接口引脚图
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：
KVM延长，远程控制，鼠标键盘延长，KM延长，远程操作，电脑远程监控VGA视频延长，VGA音视频延长，VGA视频传输，VGA视频远程传输，VGA信号延长，VGA信号放大，VGA长线驱动器，VGA远程传输，VGA信号传输，VGA视频远距离传输，多媒体信息发布，楼宇广告
VGA的接口引脚图（孔座）：
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色 red 红线的芯线
2 绿基色 green 绿线的芯线
3 蓝基色 blue 蓝线的芯线
4 地址码 ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽 D15 端壳压接
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
PS/2 接口示意图：
USB引脚图：Usb延长，USB信号延长，USB信号传输，USB传输，USB延长设备，USB远程使用，USB设备传输，USB信号放大，USB远程通讯
接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+
RJ45网线顺序：
568B:
568A：。

磁盘驱动器电路结构
磁盘驱动器的电路结构主要包括以下几个部分：
1. 磁头定位系统：由步进电机（无刷电机）、蜗杆、磁头小车、导轨等组成，作用是将磁头定位在指定的磁道上。

2. 主轴驱动系统：由主轴电机（无刷电机）、磁盘驱动机构以及稳速电路组成，用来带动磁盘匀速旋转。

3. 读/写系统：用来控制磁头的读写操作，由磁头选择电路选定由哪个磁头
来读或写。

4. 检测系统：包括00道检测、索引信号检测和写保护检测，分别用于检测磁头起始道的位置、定位磁盘上的第一扇区和检测写保护状态。

5. 磁盘控制器：控制逻辑、时序电路、并-串转换电路、串-并转换电路，用于连接主机和磁盘驱动器。

6. 读写电路：包括读/写转换开关、读/写磁头等部分。

磁盘驱动器的电路结构还包括一些辅助电路，如电源电路、接口电路等。

这些电路共同协作，实现磁盘的读写操作。

15针232串口定义
1. 引脚1（DCD），数据载波检测，指示数据载波的状态。

2. 引脚2（RXD），接收数据线，用于从外部设备接收数据。

3. 引脚3（TXD），发送数据线，用于向外部设备发送数据。

4. 引脚4（DTR），数据终端就绪，指示数据终端设备的准备
状态。

5. 引脚5（GND），地线，用于电气接地。

6. 引脚6（DSR），数据设备就绪，指示数据设备的准备状态。

7. 引脚7（RTS），请求发送，用于请求发送数据。

8. 引脚8（CTS），清除发送，指示外部设备是否准备好接收
数据。

9. 引脚9（RI），响铃指示，指示外部设备的响铃状态。

10. 引脚10（VCC），电源电压引脚，用于提供电源给外部设备。

11. 引脚11（CTS），数据信号准备好，指示数据信号的准备
状态。

12. 引脚12（SDCD），数据载波检测，指示数据载波的状态。

13. 引脚13（RXD），接收数据线，用于从外部设备接收数据。

14. 引脚14（TXD），发送数据线，用于向外部设备发送数据。

15. 引脚15（GND），地线，用于电气接地。

这些引脚的定义和功能使得RS-232接口能够在计算机和外部设
备之间进行可靠的串行通信。

在实际应用中，需要根据具体的设备
和通信协议来正确连接和配置这些引脚，以确保数据能够正确地传
输和解释。

电脑各种接口定义_图文（精）PRA-EC-8552VEEmbedded Motherboard User ’ s Guide目录第一章产品介绍 (3)简介 .................................................................................................................. 3环境与机械尺寸 (4)微处理器CPU .................................................................................................. 4芯片组Chipset (4)系统存储器System Memory ............................................................................ 4 IDE 功能. (4)USB 功能 ......................................................................................................... 4显示功能 (4)网络功能LAN ................................................................................................... 4音频 Audio 功能 ................................................................................................ 5扩展总线.. (5)CF卡 (5)BIOS ............................................................................................................ .... 5 I/O功能 (5)第二章安装说明 (6)产品外形 ............................................................................................................6跳线功能设置 .................................................................................................... 8接口定义 (9)USB .............................................................................................................. ... 9 IDE 接口 .......................................................................................................... 9并口................................................................................................................ 10串口................................................................................................................ 11显示接口 (12)键盘与鼠标接口 .............................................................................................. 13 IrDA/红外接口 ................................................................................................. 13音频Audio 功能 .............................................................................................. 13 CF卡............................................................................................................. 14状态指示接口 .................................................................................................. 15电源接口 (15)第一章产品介绍简介PRA-EC-8552VE 是一款采用Intel 最新笔记本电脑芯片组852GM 在203mm×146mm 尺寸上开发的全功能、高性能、低功耗嵌入式ULV Celeron-M 单板电脑,在5.25大小的嵌入式单板上集成了讯驰核心的超低功耗Celoron-M 处理器(用户可选主频、支持一条184DDR266的内存条、支持CRT+LVDS的双显示一个、Intel 100Mbps 网络接口、 AC 97Audio 接口一个、 PS/2键盘鼠标接口一个、40针标准A TA-100IDE 接口、 CompactFlash 电子盘接口、六个 RS232串口,一个并口,四个 USB2.0高速接口使嵌入式单板的海量移动存储成为可能、IrDA 红外接口; 提供一个Mini-PCI 接口可以扩展IntelWirelessLAN 无线模组将你的系统升级为Intel 讯驰移动系统, 该Mini-PCI 也可以提供客户自定义的加密卡等 PCI 设备的扩展,还提供一个标准 PICMG 的 PCI 扩展总线给客户扩展标准 PCI 设备。

本文介绍电脑主板各种接口及引脚定义，下图为常见的主板外设接口首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

主板上CPU等网风扇接口。

主板上音频线接口。

主板SATA串口硬盘接口。

PS/2接口鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB接口USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。

IDE接口是现在普遍使用的外部接口，主要接硬盘和光驱。

采用16位数据并行传送方式，体积小，数据传输快。

一个IDE接口只能接两个外部设备。

IDE的英文全称为“Integrated Drive Electronics”，即“电子集成驱动器”，它的本意是指把“硬盘控制器”与“盘体”集成在一起的硬盘驱动器。

把盘体与控制器集成在一起的做法减少了硬盘接口的电缆数目与长度，数据传输的可靠性得到了增强，硬盘制造起来变得更容易，因为硬盘生产厂商不需要再担心自己的硬盘是否与其它厂商生产的控制器兼容。

对用户而言，硬盘安装起来也更为方便。

IDE这一接口技术从诞生至今就一直在不断发展，性能也不断的提高，其拥有的价格低廉、兼容性强的特点，为其造就了其它类型硬盘无法替代的地位。

1.IDE接口44脚定义（一般为笔记本）序号定义描述序号定义描述1 RST 复位信号2 GND 地3 D7 数据位74 D8 数据位85 D6 数据位6 6 D9 数据位97 D5 数据位5 8 D10 数据位109 D4 数据位4 10 D11 数据位1111 D3 数据位3 12 D12 数据位1213 D2 数据位2 14 D13 数据位1315 D1 数据位1 16 D14 数据位1417 D0 数据位0 18 D15 数据位1519 GND 地 20 Key 保留未用21 DMARQ DMA请求22 GND 地23 DIOW# 写选通信号24 GND 地25 DIOR# 读选通信号26 GND 地27 IORDY 通道就绪 28 CSEL 主/从同步电缆选择29 MACK# DMA 应答 30 GND 地31 INTRQ 中断请求 32 IOCS16# 16位I/O33 DA1 地址1 34 PDIAG# 诊断完成（主从握手协议）35 DA0 地址0 36 DA2 地址237 CS1FX# 片选0 38 CS3FX# 片选139 DASP# 驱动器激活40 GND 地41 5VDC 5V逻辑电路供电 42 5VDC 5V电机供电43 GND 地 44 GND 地2.IDE接口40脚定义（一般为台式电脑)1、REASET2、GND3-18、DD线19、GND20、NC21、DMARQ22、GND23、DIOW24、GND25、DIOR26、GND27、IORDY28、ALE29、DMACK30、GND31、INTRQ32、IOCS1633、DA134、PDIAG35、DA036、DA237、CXO[size=-1]fx[/size]38、CXI[size=-1]fx[/size]39、DASP40、GND其中3-18DD线的阻值均相同，33、35阻值相同。

光驱的接口类型光驱的接口类型2011-03-22 16：06光存储驱动器的接口是驱动器与系统主机的物理链接，它是从驱动器到计算机的数据传输途径，不同的接口也决定着驱动器与系统间数据传输速度。

目前连接光存储产品与系统接口的类型：ATA/ATAPI接口：ATA/ATAPI(AT Attachment/AT Attachment Packet Interface，AT嵌入式接口/AT附加分组接口)是计算机内并行ATA接口的扩展。

ATA也被称为IDE 接口，ATAPI是CD/DVD和其它驱动器的工业标准的ATA接口。

ATAPI是一个软件接口，它将SCSI/ASPI命令调整到ATA接口上，这使得光驱制造商能比较容易的将其高端的CD/DVD驱动器产品调整到ATA接口上。

ATA/ATAPI接口的驱动器也习惯上叫增强IDE(EIDE)接口驱动器，它是在IDE接口上的扩展。

IDE接口是光存储产品最具性价比的产品，也是市场中应用最为广泛的光储接口，绝大多数的光驱都是通过ATA/ATAPI接口连接在主机上的。

USB接口：USB的全称是Universal Serial Bus，最多可连接127台外设，由于USB 支持热插拔，即插即用的优点，所以USB接口已经成为扫描仪的标准接口。

USB有两个规范，即USB1.1和USB2.0。

USB1.1是目前较为普遍的USB规范，其高速方式的传输速率为12Mbps，低速方式的传输速率为1.5Mbps。

注意：这里的b是Bit的意思，1MB/s(兆字节/秒)=8MBPS(兆位/秒)，12Mbps=1.5MB/s。

目前，家用低端扫描仪主要为USB接口类型。

USB2.0规范是由USB1.1规范演变而来的。

它的传输速率达到了480Mbps，折算为MB为60MB/s，足以满足大多数外设的速率要求。

USB 2.0中的"增强主机控制器接口"(EHCI)定义了一个与USB 1.1相兼容的架构。
